电主轴轴承的装配方法
1.专业装配的工装
轴承间隙测量,调整工具(很正规专业那种).
精密的标准平台,V型支撑,还有测量内外圆标高的仪器(全是瑞士产的), 还有一些手动工具.
动平衡测量,试验台.
最终的跑合试验台(自带润滑系统,动力系统的).
要求太高了相关的图纸,啊啊,
一套液压安装工具和一套感应加热工具.FAG和NSK都有商品供应.
角接触球轴承一般是成对使用的，有面对面，背对背、同向三种装配的方法，主要是看设计者的思路了，不同的装配方法做预加负载的方法也是不同的。作预加负载是使轴承的内圈与钢球、外圈之间产生一定的弹性变形，来适合你所需要的转速。预加负载的大小不但影响精度，而且影响它的使用寿命。比如背对背使用时，一般采取垫外圈或者磨内圈的方法来实现消除间隙，因为背对背使用时一般是用轴来限制轴承的位置，而外圈一般没有限制的。 2.
轴承安装，不同的人有不同的安装方法:过度配合(0.04mm以内)--开水烫或煮;过盈(0.04mm以上)---油煮等。
1、检查配合要求是否与负载和转速要求相同。
2、测量配合是否超标。
3、根据测量计算决定加热方式。保证轴承油隙。温度不宜超过300--400度。注意防风。不宜用明火加热。条件不许可非用明火时注意温度变化及温度的均匀性。
4、调整轴承的轴向间隙。外圈加垫。
5、用塞尺实测轴承油隙。对特大轴承的油隙最好在实际最大负载(偏载)下调整，要考虑现场温度对轴承的影响。
6、检查转动部份与不动部分是否干涉。
7、加油。注意污染。
8、现场运行监测。
轴承加热温度记得好像应该是小于120度吧
说得对～曾遇到过超过120C后轴承不能回复到原状,报废. 还有的轴承带润滑脂,也不能用热套.
热塑模芯杆, 为了节约材料, 准备用局部镶嵌式联接(相配直径φ30,长度30,用热套方式), 不转递扭矩:
请大家推荐过盈量是多少最合适, 热套零件会变形,二只零件热套后不再加工直接使用,行得通,
热套工艺适合热塑模具,
过盈量在:0---0.03以内。加热温度70度以内。国外轴承装配过盈量一般为0。我这装过几百支辊道辊，过盈量0.03--0.05，加热温度70--90。轴承是国外的。加热设备是自己做的。很土但很实用
对于精度要求较高的主轴组件,为了提高主轴的回转精度,除了要保证主轴及相关零件高的加工精度及采用精密的主轴轴承以外,轴承内圈与主轴装配需采用定向装配法或角度选配法,也就是人为地控制各装配件的径向跳动误差的方向,使误差相互抵消而不是误差累积.
电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势。
关键词:电主轴陶瓷球混合轴承油气润滑
1、概述
由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。于是，具有高速加工能力的数控机床已成为市场新宠。目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。
2、电主轴的工作原理、典型结构及优点
2.1 电主轴的工作原理
电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。
2.2电主轴的典型结构
电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间(如图所示)，其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床;其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。
1主轴箱体 2冷却套 3冷却水进口 4定子 5转子 6套筒
7冷却水出口 8转轴 9反馈装置 10主轴前轴承 11主轴后轴承
2.3电主轴的优点
电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速度及定角度的快速准停(C轴控制)，调速范围宽。
3、电主轴的关键技术
“电主轴”的概念不应简单理解为只是一根主轴套筒，而应该是一套组件，包括:定子、转子、轴承、高速变频装置、润滑装置、冷却装置等。因此电主轴是高速轴承技术、润滑技术、冷却技术、动平衡技术、精密制造与装配技术以及电机高速驱动等技术的综合运用。 3.1电主轴的高速轴承技术
实现电主轴高速化精密化的关键是高速精密轴承的应用。目前在高速精密电主轴中应用的轴承有精密滚动轴承、液体动静压轴承、气体静压轴承和磁悬浮轴承等，但主要是精密角接触陶瓷球轴承和精密圆柱滚子轴承。液体动静压轴承的标准化程度不高;气体静压轴承不适合于大功率场合;磁悬浮轴承由于控制系统复杂，价格昂贵，其实用性受到限制。
角接触球轴承不但可同时承受径向和轴向载荷，而且刚度高、高速性能好、结构简单紧凑、品种规格繁多、便于维修更换，因而在电主轴中得到广泛的应用。目前随着陶瓷轴承技术的发展，应用最多的电主轴轴承是混合陶瓷球轴承，即滚动体使用Si3N4陶瓷球，采用“小珠密珠”结构，轴承套圈为GCr15钢圈。这种混合轴承通过减小离心力和陀螺力矩，来减小滚珠与沟道间的摩擦，从而获得较低的温升及较好的高速性能。
陶瓷球混合轴承与钢球轴承相比，优点如下:
(1) 陶瓷与钢组成的陶瓷球轴承摩擦性能非常好，能降低材料与润滑剂的应力。 (2) 因陶瓷密度低，可降低运转时的离心力。
(3) 陶瓷较低的热膨胀系数有效降低了轴承预加负荷的变化。
(4) 陶瓷的弹性模量较高，可以提高轴承的刚性。
上述因素大幅度地延长了轴承的寿命和提升了轴承的运转极限速度。
3.2电主轴的润滑技术
高速电主轴必须采用合理的、可控制的轴承润滑方式来控制轴承的温升，以保证数控机床工艺系统的精度和稳定性。采用滚动轴承的电主轴的润滑方式目前主要有脂润滑、油雾润滑和油气润滑等方式。
脂润滑在转速相对较低的电主轴中是较常见的润滑方式。脂润滑型电主轴的润滑系统简单、使用方便、无污染、通用性强。
油雾润滑具有润滑和冷却双重作用，它以压缩空气为动力，通过油雾器将油液雾化并混入空气流中，然后把其输送到需要润滑的位置。油雾润滑所需设备简单，维修方便，价格比较便宜，是一种普遍使用的高速电主轴润滑方式。但它有污染环境，油耗比较高等缺点。随着人们对环保要求的提高，油雾润滑方式必将逐渐被淘汰。
油气润滑技术是利用压缩空气将微量的润滑油分别连续不断地、精确地供给每一套主轴轴承，微小油滴在滚动和内、外滚道间形成弹性动压油膜，而压缩空气则可带走轴承运转所产生的部分热量。
实践表明在润滑中供油量过多或过少都是有害的，而前两种润滑方式均无法准确地控制供油量多少，不利于主轴轴承转速和寿命的提高。而新近发展起来的油气润滑方式则可以精确地控制各个摩擦点的润滑油量，可靠性极高。实践证明，油气润滑是高速大功率电主轴轴承的最理想润滑方法，但其所需设备复杂，成本高。由于油气润滑方式润滑效果理想，目前
已成为国际上最流行的润滑方式。
3.3电主轴的热源分析及其冷却
电主轴有两个主要的内部热源:内置电动机的发热和主轴轴承的发热。如果不
加以控制，由此引起的热变形会严重降低机床的加工精度和轴承使用寿命，从而导致电主轴的使用寿命缩短。
电主轴由于采用内藏式主轴结构形式，位于主轴单元体中的电机不能采用风扇散热，因此自然散热条件较差。电机在实现能量转换过程中，内部产生功率损耗，从而使电机发热。研究表明，在电机高速运转条件下，有近1/3的电机发热量由电机转子产生，并且转子产生的绝大部分热量都通过转子与定子间的气隙传入定子中;其余2/3的热量产生于电机的定子。所以，对电机产生发热的主要解决方法是对电机定子采用冷却液的循环流动来实行强制冷却。典型的冷却系统是用外循环水式冷却装置来冷却电机定子，将电机的热量带走。
角接触球轴承的发热主要是滚子与滚道之间的滚动摩擦、高速下所受陀螺力矩产生的滑动摩擦以及润滑油的粘性摩擦等产生的。减小轴承发热量的主要措施: (1)适当减小滚珠的直径减小滚珠直径可以减小离心力和陀螺力矩，从而减小摩擦，减少发热量。
(2)采用新材料比如采用陶瓷材料做滚珠，陶瓷球轴承与钢质角接触球轴承相比，在高速回转时，滚珠与滚道间的滚动和滑动摩擦减小，发热量降低。
(3)采用合理的润滑方式油气和油雾等润滑方式对轴承不但具有润滑作用，还具有一定的冷却作用。
3.4电主轴的设计和装配
电主轴要获得好的性能和使用寿命，必须对电主轴各个部分进行精心设计和制造。电主轴的定子由具有高导磁率的优质矽钢片迭压而成，定子内腔带有冲制嵌线槽。转子由转子铁芯、鼠笼和转轴三部分组成。主轴箱的尺寸精度和位置精度也将直接影响主轴的综合精度。通常将轴承座孔直接设计在主轴箱上，为加装电机定子，必须至少开放一端。
主轴高速旋转时，任何小的不平衡质量即可引起电主轴大的高频振动。因此精密电主轴的动平衡精度要求达到G1~G0.4级。对于这种等级的动平衡，采用常规的方法即仅在装配前对主轴上的每个零件分别进行动平衡是远远不够的，还需在装配后进行整体的动平衡，甚至还要设计专门的自动平衡系统来实现主轴的在线动平衡。另外，在设计电主轴时，必须严格遵守结构对称原则，键联接和螺纹联接在电主轴上被禁止使用，而普遍采用过盈联接，并以此来实现转矩的传递。过盈联接与螺纹联接或键联接相比有:不会在主轴上产生弯曲和扭转应力，对主轴的旋转精度没有影响;主轴的动平衡易得到保证等优点。转子与转轴之间的过盈联接分为两类，一类是通过套筒实现的，此结构便于维修拆卸;另一类是没有套筒，转子直接过盈联接在转轴上，此类联接转子装配后不可拆卸。由于内孔与转轴配合面之间有很大的过盈量，所以转子与转轴可以采用转轴冷缩和转子热胀法装配。带有套筒的联接拆卸时，需向转子套筒上预留的油孔中高压注油，迫使转子的过盈套筒涨开，即可顺利拆卸下电机的转子。电机定子通过一个冷却套固定装在电主轴的箱体中。
3.5电主轴的运动控制
在数控机床中，电主轴通常采用变频调速方法。目前主要有普通变频驱动和控制、矢量控制驱动器的驱动和控制以及直接转矩控制三种控制方式。
普通变频为标量驱动和控制，其驱动控制特性为恒转矩驱动，输出功率和转速成正比。普通变频控制的动态性能不够理想，在低速时控制性能不佳，输出功率不够稳定，也不具备C轴功能。但价格便宜、结构简单，一般用于磨床和普通的高速铣床等。
矢量控制技术模仿直流电动机的控制，以转子磁场定向，用矢量变换的方法来实现驱动和控制，具有良好的动态性能。矢量控制驱动器在刚启动时具有很大的转矩值，加之电主轴
本身结构简单，惯性很小，故启动加速度大，可以实现启动后瞬时达到允许极限速度。这种驱动器又有开环和闭环两种，后者可以实现位置和速度的反馈，不仅具有更好的动态性能，还可以实现C轴功能;而前者动态性能稍差，也不具备C轴功能，但价格较为便宜。
直接转矩控制是继矢量控制技术之后发展起来的又一种新型的高性能交流调速技术，其控制思想新颖，系统结构简洁明了，更适合于高速电主轴的驱动，更能满足高速电主轴高转速、宽调速范围、高速瞬间准停的动态特性和静态特性的要求，已成为交流传动领域的一个热点技术。
4、电主轴的发展趋势
随着机床技术、高速切削技术的发展和实际应用的需要，人们对机床电主轴的性能也提出了越来越高的要求，电主轴技术的发展趋势主要表现在以下几个方面:
(1)向高速大功率和低速大转矩方向发展
(2)向高精度、高刚度方向发展
(3)向精确定向(准停)方向发展
(4)向快速起、停方向发展
(5)向超高速方向发展
(6)向标准化方向发展
GDZ09电主轴使用说明
GDZ09电主轴是一种磨削内孔的专用高精密电主轴，主要用于各种金属工件的精密磨削。
1、主要技术参数
转速 9000 r/min
频率 300 Hz
功率 20KW(S6)
电压 350 V
电流 43A
相数 3 ,
润滑方式油雾
冷却方式水(油)冷却
旋向从伸轴端看逆时针方向(右旋)
工作制S6 100%
2、使用说明
(1)将电主轴对位安装于机床机座内，安装时，如果是卧式安
装，请注意让轴前端的防尘盖上的孔向下;如果是立式安装，请不要让轴前端的防尘盖上的孔正对冷却液喷口。
(2)电主轴电机为水(或油)冷式，冷却液的引入与导出应于轴后部的冷却液进、出口相对应。按标示接通冷却水软管规格为,8
22×,6(软管通径,6)，冷却水压力在0.5Kg/cm至1 Kg/cm为合适。
(3)主轴轴承为油雾润滑，共4套轴承，其中B7011两套DT(<<)安装、B7009两套DT(>>)安装。
(4)电主轴若有电器插头，请用户按照长度需要准备电源线，每根导线截面应大于6平方毫米，电线一端焊接接插件的4-5-7接线柱，另一端联接变频器的U、V、W接口;若采用电缆线，则将其直接与变频器的U、V、W接口相联;
(5)检查安装无误后通电，点动运行，从轴伸端观察，电主轴的旋向,方向应为逆时针方向，确定转向无误后方可投入使用。
3、注意事项
(1) 选用变频器电源必须符合主轴铭牌参数。应按照变频器说
明书调整电压-频率曲线，若调整有误，可能会在短时间内
损坏电机。
(2) 主轴不能逆向旋转。
(3) 拆卸维修、更换轴承，必须具备专业条件，否则应与生产厂家联
系，进行维修。
(4) 使用过程中，发现主轴异常或其它技术问题，请及时与生产厂家联系。
4、外型及安装尺寸图附后。
电主轴的维修工具
基本的条件
一。量具
二、测量仪器
1、振动测量仪;
2、电工用嵌形万用表、万用表;
3、测温计(点式测量头);
4、转速计;
5、电机检测用摇表。
三、必要设备
1、加热装置(电热烘箱，250?);
2、液压工作站(50Mpa);
3、高压油(脂)枪;
4、油气润滑装置;
5、压缩空气装置;
6、空气过滤器;
7、水泵一只;
8、 0.3m3的水箱一只;
9、钳工研磨平板(300x300)一台。
四、工具
1、呆扳手一套;
2、内六方扳手一套;
3、金刚什锦挫刀一套;
4、板牙架、丝锥架各一只;
5、榔头、钳子、剪刀等常用工具若干;
6、轴承装配时压入、拆卸专用工具若干(可自制)。
五、其它
1、高标号汽油(120号航空汽油)10kg;
2、白绸布(或无纺布)若干;
3、黄铜棒(φ10×500、φ30×300)两根;
负荷与寿命滚动轴承中任一元件出现接触疲劳磨损前的运转总转数或在一定转速下的总工作时数，称为轴承寿命。滚动轴承的寿命参差很大，同一批生产的轴承在相同条件下运转，其寿命可相差数倍甚至数十倍。同一批轴承中的90,在疲劳剥落前能达到或超过的总转数(或工作时数)时称为额定寿命L。额定寿命为100万转时所能承受的载荷为额定动负荷C。承受载荷最大的滚动体与滚道接触处的塑性变形量之和达到万分之一滚动体直径时，所能承受的负荷为额定静负荷C0。额定负荷越大，轴承的负荷能力越强。向心轴承的额定负荷是纯径向负荷，推力轴承的额定载荷是纯轴向载荷。轴承的实际负荷情况常与额定负荷不同，须换算成当量负荷。在当量动负荷P作用下,轴承的寿命与实际负荷条件下的寿命相同。在当量
静负荷P0作用下，负荷最大的滚动体和滚道接触处的总塑性变形量与实际载荷条件下的相同。轴承的额定寿命、额定动负荷与当量动负荷之间的关系为
[266-11]式中为寿命指数:球轴承,3，滚子轴承,10/3。在选择轴承时通常取机器中修或大修期限作为轴承的预期寿命。例如,不经常使用的设
备为500,2000小时;每天工作8小时连续使用的机器为2,3万小时;每天连续使用24小时的机器为 4,10万小时。实际上达到预期寿命时只有少数轴承损坏。
调心性能轴中心线相对轴承座孔中心线倾斜时，轴承仍能正常工作的能力。双列向心球面球轴承和双列向心球面滚子轴承具有良好的调心性能。滚子轴承和滚针轴承不允许内、外圈轴线有相对倾斜。各类滚动轴承允许的倾斜角不同，如单列向心球轴承为8,16,双列向心球面球轴承为2?,3?，圆锥滚子轴承?2。
极限转速在一定载荷和润滑条件下轴承所允许的最高转速。极限转速与轴承类型、尺寸、精度、游隙、保持架、负荷和冷却条件等有关。轴承工作转速应低于极限转速。选用高精度轴承、改善保持架结构和材料、采用油雾润滑、改善冷却条件等，都可以提高极限转速。
轴承润滑主要有脂润滑和油润滑。采用脂润滑不易泄漏、易于密封、使用时间长、维护简便且油膜强度高，但摩擦力矩比油润滑大，不宜用于高速。轴承中脂的装填量不应超过轴承空间的1,2,1,3，否则会由于搅拌润滑剂过多而使轴承过热。油润滑冷却效果好，但密封和供油装置较复杂。油的粘度一般为 0.12,0.2厘米(,秒。负荷大，工作温度高时宜选用粘度高的油,转速高时选用粘度低的油。润滑方式有油浴润滑、滴油润滑、油雾润滑、喷油润滑和压力供油润滑等。油浴润滑时，油面应不高于最下方的滚动体中心。若按弹性流体动压润滑理论设计轴承和选择润滑剂粘度，则接触表面将被油膜隔开。这时，在稳定载荷作用下，轴承寿命可提高很多倍。
现代机器、仪器等设备正向高速、重载、精密、轻巧等方面发展，这对滚动轴承提出许多新的要求，如在减小尺寸的同时要求轴承保持甚至提高额定负荷，采用新技术改进工艺，提高制造精度，降低成本。通用滚动轴承已很难满足各式各样的要求，对生产量大的机器设备应设计制造专用轴承，在加强标准化的同时，增加品种，扩大专用轴承的比例。现代工业的发展还需要在特殊工况下工作的特种轴承，如在高速、高温、低温、强磁场或在酸、碱等介质中工作的轴承
电主轴的介绍 1.概括：高速数控机床（CNC）是装备制造业的技术基础和发展方向之一，是装备制造业的战略性产业。高速数控机床的工作性能，首先取决于高速主轴的性能。数控机床高速电主轴单元影响加工系统的精度、稳定性及应用范围，其动力性能及稳定性对高速加工起着关键的作用。高速主轴单元的类型主要有电主轴、气动主轴、水动主轴等。不同类型的高速主轴单元输出功率相差较大。 2.电主轴的结构：电动机的转子直接作为机床的主轴，主轴单元的壳体就是电动机机座，并且配合其他零部件，实现电动机与机床主轴的一体化。 3. 优点：电主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低、响应快等优点，而且转速高、功率大，简化机床设计，易于实现主轴定位，是高速主轴单元中的一种理想结构。电主轴轴承采用高速轴承技术，耐磨耐热，寿命是传统轴承的几倍。 4.电主轴的融合技术： 高速轴承技术 电主轴通常采用动静压轴承、复合陶瓷轴承或电磁悬浮轴承。 动静压轴承具有很高的刚度和阻尼，能大幅度提高加工效率、加工质量、延长刀具寿命、降低加工成本，这种轴承寿命多半无限长。 复合陶瓷轴承目前在电主轴单元中应用较多，这种轴承滚动体使用热压Si3N4陶瓷球，轴承套圈仍为钢圈，标准化程度高，对机床结构改动小，易于维护。 电磁悬浮轴承高速性能好，精度高，容易实现诊断和在线监控，但是由于电磁测控系统复杂，这种轴承价格十分昂贵，而且长期居高不下，至今没有得到广泛应用。 高速电机技术 电主轴是电动机与主轴融合在一起的产物，电动机的转子即为主轴的旋转部分，理论上可以把电主轴看作一台高速电动机。关键技术是高速度下的动平衡； 润滑
电主轴的润滑一般采用定时定量油气润滑；也可以采用脂润滑，但相应的速度要打折扣。所谓定时，就是每隔一定的时间间隔注一次油。所谓定量，就是通过一个叫定量阀的器件，精确地控制每次润滑油的油量。而油气润滑，指的是润滑油在压缩空气的携带下，被吹入陶瓷轴承。油量控制很重要，太少，起不到润滑作用；太多，在轴承高速旋转时会因油的阻力而发热。 冷却装置 为了尽快给高速运行的电主轴散热，通常对电主轴的外壁通以循环，冷却装置的作用是保持冷却剂的温度。 高速刀具的装卡方式 广为熟悉的BT、ISO刀具，已被实践证明不适合于高速加工。这种情况下出现了HSK、SKI等高速刀具。 高频变频装置 要实现电主轴每分钟几万甚至十几万转的转速，必须用一高频变频装置来驱动电主轴的内置高速电动机，变频器的输出频率必须达到上千或几千赫兹。 电主轴的运动控制 在数控机床中，电主轴通常采用变频调速方法。目前主要有普通变频驱动和控制、矢量控制驱动器的驱动和控制以及直接转矩控制三种控制方式。 普通变频为标量驱动和控制，其驱动控制特性为恒转矩驱动，输出功率和转速成正比。普通变频控制的动态性能不够理想，在低速时控制性能不佳，输出功率不够稳定，也不具备C轴功能。但价格便宜、结构简单，一般用于磨床和普通的高速铣床等。 矢量控制技术模仿直流电动机的控制，以转子磁场定向，用矢量变换的方法来实现驱动和控制，具有良好的动态性能。矢量控制驱动器在刚启动时具有很大的转矩值，加之电主轴本身结构简单，惯性很小，故启动加速度大，可以实现启动后瞬时达到允许极限速度。这种驱动器又有开环和闭环两种，后者可以实现位置和速度的反馈，不仅具有更好的动态性能，还可以实现C轴功能；而前者动态性能稍差，也不具备C轴功能，但价格较为便宜。 直接转矩控制是继矢量控制技术之后发展起来的又一种新型的高性能交流调速技术，其控制思想新颖，系统结构简洁明了，更适合于高速电主轴的驱动，更能满足高速电主轴高转速、宽调速范围、高速瞬间准停的动态特性和静态特性的要求，已成为交流传动领域的一个热点技术。 5.电主轴的发展趋势：随着机床技术、高速切削技术的发展和实际应用的需要，对机床电主轴的性能也提出了越来越高的要求，
调心滚子轴承安装最后应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时，应进行试验确定。轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。 调心滚子轴承的安装必须在干燥、清洁的环境条件下进行。安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 调心滚子轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。调心滚子轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。 当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。 调心滚子轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，
轴承装配工艺 为了使轴承正常工作，使用正确的安装方法至关重要。轴承为特定应用的选型及安装和拆卸方法在设计阶段初步确定。安装过程应尽可能在有干净无尘的空间中进行，不可以在有灰尘的生产机器上。 灰尘和碎屑会影响轴承的内部游隙和对轴或轴承精确的配合。微小的灰尘可以影响外圈外径，甚至会使紧密的配合产生缝隙。这将导致轴承的外圈可以在一个不圆的空间转动。轴上的灰尘会造成轴与密封元件接触部位的磨损而导致润滑油泄漏的结果。灰尘混合润滑油，会形成了一个研磨混合物，导致轴承磨损。 新的轴承不到安装的时候，不要把它原有的包装拆掉。新型轴承彻底涂上了化合物防锈涂层，隔绝了空气，水分和防锈涂层。大多数的轴承制造商使用的涂层是不会轻易消除的，因为它几乎能和所有石油类润滑油兼容。当使用合成油和合成润滑脂使，保护层化合物必须被清除。然而，随着合成烃类油和油脂的使用，复合涂层没有必要被清除。轴承是包裹在重型，防水的复合层压纸。应注意不要让轴承掉落或紧握轴承。轴承不应该暴露在可能导致冷凝的易变的温度环境下。非必要的。指纹可以成为生锈的起点。轴承装配有三种基本方法：冷装配合法，热装配合法，液压装配法。 （一）、冷装配合法 轴承外径达100mm可用套筒和锤子或重压进行冷装。通常使用一个普通的锤子。不宜使用带软金属头的锤子，因为金属碎屑可能会脱落，进入轴承。套筒末端的表面应平整，无毛刺平行。紧靠它应该与压装套环。 在装配或拆卸过程中，轴被装夹在老虎钳中，保护轴不被钳口的铜片损伤很重要。更换的轴承必须与失效轴承的绝对相同。轴承和轴设计时相互配合，不能做任何改变，除非制造了重新设计的机器。 如果轴承和轴配合过松，可出现滑移现象。这将使轴温过高，并导致轴承内圈与轴颈表面的磨损。如果压装配合过紧，轴承的内圈将被拉伸，以至于滚子或滚珠没有空隙旋转自如。 手工扳压机可用于安装小型轴承。把套筒放置在在轴承与扳压机。该端面应平整，无毛刺平滑的套筒。它应当被设计成过盈配合，否则滚子和滚道可以被损坏导致过早失效。为了方便安装，并减少损坏的风险，对待装配的轴上轴承支座应轻轻涂抹一层薄油膜。 有时有必要对内环一压装配合，因为内圈旋转且外圈上如果有一些不平衡负荷，可能导致外圈蠕滑。有效的压紧力必须同时通过在内圈与外圈的，否则会损坏轴承。 如果球面滚子轴承内圈旋转是用在有一个不平衡负载的情况下，可用针穿过过轴承外圈油孔，防止外圈蠕滑。有了这项安排一个合适的外圈就没有必要。 （二）、热装配合法 热装配合法通过让待配合的两个部分获得不同的温度进行过盈配合，从而使装配更容易的方法。所需要的温度差可以方式如下： 1）处理一部份（这是，一般来说，最常用的方法） 2）冷却的一部分 3）同时加热一部分，冷却另一部分 温度差分法是任何轴承尺寸合适的，无论是直孔和锥孔。由于所需设备的原因，冷装方法是尽可能用于外径小于100mm的轴承。 最常用的轴承装配方法是在其中的与一个内圈与轴过盈配合安装，外圈安装时带一条细线使配合变松。外径超过100mm的永久轴承，必须根据加热方式，加热整个轴承或轴承内圈，使内环容易套入了轴。在可分离轴承的情况下，只需要加热内圈。轴承应均匀加热，最高温度 121℃。加热轴承方法是：热油浴，热板，感应加热器，烤箱。密封的轴承不能进行热油
金属切削机床 电主轴资料总结报告 2016.5
目录 一、电主轴简介 (3) 二、电主轴的性能 (3) 1.电主轴的静态特性 (3) 2.电主轴的动态特性 (4) 三、电主轴的润滑，冷却方式 (4) 1.液体冷却 (4) 2.空气强制冷却 (5) 四、电主轴的振动问题 (5) 五、电主轴的支撑方式 (6) 六、参考文献 (6)
一、电主轴简介 电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。高速数控机床主传动系统取消了带轮传动和齿轮传动。机床主轴由内装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”。 电主轴的主要特点如下： (1)电主轴系统减少了高精密齿轮等关键零件，消除了齿轮传动误差。 (2)减少了主轴的振动，减小了噪声，提高了主轴的回转精度。 (3)用交流变频调速和矢量控制，输出功率大，调速范围宽，功率一扭矩特 性好。 (4)机械结构简单，转动惯量小，快速响应性好，能实现很高的速度和加速 度及定角度的快速准停。 二、电主轴的性能 1.电主轴的静态特性 电主轴的静刚度简称主轴刚度，是机床主轴系统重要的性能指标，它反映主轴单元抵抗静态外载荷的能力，与负荷能力及抗振性密切相关。主轴单元的弯曲刚度足，定义为使主轴前端产生单位径向位移d时，在位移方向所需施加的力f，轴单元的轴向刚度，定义为使主轴轴向产生单位位移时，在轴向所需施加的力。一般情况，弯曲刚度远比轴向刚度重要，是衡量主轴单元刚度的重要指标，通常用来代指主轴的刚度。它与主轴单元的悬伸量、跨距、几何尺寸、主轴材料的物理性能及轴承刚度有关。
滚动轴承安装参考手册
1、概述 本文用于通用滚动轴承的安装参考，所有数据来自SKF公司的手册，当具体设备没有提供轴承安装的数据时，可以参考本文的数据。否则，以具体设备的技术文件为准。 2、轴承安装的重要性 统计数据表明，16%的轴承失效是由于安装不当引起的。 3、轴承的作用 A、减少摩擦 B、提供运动导向和支撑 4、轴承的种类 轴承的常见编码方式和轴承类型如下（见图1）： A、双列角接触球轴承（0**） B、自调心球轴承（1） C、球面滚子轴承和球面滚子推力轴承（2） D、圆锥滚子轴承（3） E、双列深沟球轴承（4） F、推力球轴承（5） G、单列深沟球轴承（6） H、单列角接触球轴承（7） I、圆柱轴向推力轴承（8） J、圆柱滚子轴承（N） K、四点接触球轴承（QJ） **注：扩号内的代码表示轴承编码的首位代码 常见的轴承代码表示 前坠（放在轴承编码的最前面，用“-”号隔开）： L 内圈或者外圈可以拆卸或者可分（不常用） 后坠： 内部设计方面： A、B、C、D、E、（表示内部设计的改进，例如E表示加强型的球和保持架） 外部设计方面 CA、独立导圈、内圈支持法兰 CB、 CC、改进的内部设计（相对于CA、CB） K、内孔带锥度 RS、单侧有摩擦密封（仅仅用于滚针轴承）
2RS、双侧有摩擦密封（仅仅用于滚针轴承） RS1、单侧有摩擦型密封 2RS1、双侧有摩擦型密封 Z、单侧有防尘盖 2Z、双侧有防尘盖 保持架方面： J、金属保持架（常用、一般省略） M、冲压黄铜保持架 P、塑料保持架 精度方面： P4、P4A、P5、P6 内部间隙方面： C1、C2、C3、C4、C5（间隙逐渐增大，正常值在C2和C3之间） 润滑脂方面： HT、LHT、LT、MT（适用于自润滑轴承，表示轴承内装的润滑脂适用的温度范围）
高速电主轴技术 乔志敏 S1203027 摘要:通过阐述了高速电主轴的发展历程、高速电主轴的结构以及高速电主轴设计制造过程中的关键技术，分析了高精度、高转速电主轴对数控机床性能的影响。实践证明，采用高速加工技术可以解决机械产品制造中的诸多难题，能够获得特殊的加工精度和表面质量，高精度高转速电主轴功能部件，对提高数控机床的性能具有极大的影响。 关键词：高速电主轴；高精度；数控机床 Abstract: Based on the development of high-speed motorized spindle and the main str ucture of the motorized and the key technologies in the manufacturing process of high -speed motorized spindle, it analyzes the high precision, high speed electric spindle of influence on the performance of the numerical control machine. Practice has proved t hat high-speed processing technology can solve many problems in the manufacturing of mechanical products, and it can obtain special machining accuracy and surface qual ity. High precision and high speed motorized spindle features have a great impact on t he performance of CNC machine tools . Keywords: high-speed motorized spindle, high precision, CNC machine
供水泵电动机轴承更换工序卡 一﹑准备工作 1．值长安排合适的工作负责人及工作成员；2．按照上述要求准备材料及工器具； 3．工作负责人办理工作票。 二、组织措施 1．工作负责人召集工作班成员，列队宣读工作票，将安全措施布置情况及安全注意事项向全体工作人员交待清楚，下达开工令； 2. 当日工作结束后，清理工作现场，办理工作间断手续，召集工作班成员开班后会； 3. 全部工作完毕后，召集工作班成员开班后会，工作负责人对检修过程中的安全、技术 情况进行总结并作检修交待，办理工作票结束手续； 4. 召集工作班成员开班后会，对此次工作进行全面总结。 三、安全措施及注意事项 1.将需要检修电机操作把手置“切除”位置，在操作把手上挂“禁止操作”标示牌； 2.拉开电机动力电源空气开关，在其操作把手上挂“禁止合闸，有人工作”标示牌； 3.做好防止电机转动机械方面的措施； 4.在需要检修电机上挂“在此工作”标示牌； 5.上述安全措施只有在工作许可人和负责人共同到现场核实后方可办理许可手续； 6.在未办理工作票前禁止工作成员进行工作。 四、工作程序 1.核对该电动机是否是工作票上的电动机，准备材料、工具； 2.看更换的轴承是在负载端或在风扇端；在风扇端时，将电动机的风罩取下，然后取 出风扇，（注意风扇的卡子），然后用扳手拧松外油盒盖的螺栓，并取出外油盒盖（做好标记）； 3.用扳手将电动机的四个端盖螺栓拧松取出，将一字改刀插入端盖缝隙，并用榔头轻 轻敲击，当缝隙较大时，用活动扳手将端盖撬出，（做好标记）； 4.取出卡轴承的卡子，用抓勾将轴承拔出，取出方键，清洗转子轴颈和内油盒盖，内 油盒盖清洗完后，在抹上2/3的润滑脂； 5.更换新的轴承，上好键槽的键，套上轴承，用铜棒均匀地敲至适当位置。 6.装配好后，然后加入2/3的润滑脂，套上卡轴承的卡子，同时用白沙带穿过内油盒 盖、端盖、外油盒盖其中2个螺栓孔，端盖装回电动机的端盖子口后，收紧白沙带用螺栓从外油盒盖对齐到内油盒盖并吃住丝牙，取出白沙带用螺栓装回。 7.装配按分解时的程序相反进行，装配完毕后盘车是否灵活。 8.如需要更换的轴承在负载端，应先将电机挪开（注意电机地脚螺丝的垫片），用拉马 将靠背轮拆下，再按照上述工序拆卸更换； 9.电机回装后连接注意同心度，在连轴器上选取4个点，用直尺及灯光检查4个点的 间隙是否一致，如不一致，调整电机位置； 10.清理工作现场，会同值班员用500V摇表摇测电动机绝缘合格。
滚动轴承的安装和拆卸： 1 轴承的安装 1.1 安装前的准备 1.2 圆柱孔轴承的安装 1.3 圆锥孔轴承的安装 1.4 轴承的游隙调整 2 轴承的拆卸 轴承是精密机械零件，其安装是否正确，直接影响轴承的精度，寿命和性能。因此，轴承的安装和拆卸应严格地按规程进行，并采用正确的方法和适当的工具。 1 轴承的安装 1.1 安装前的准备 轴承的安装要在干燥，清洁的环境条件下进行。安装之前应准备好所有的部件，工具及设备。并确定好各相关零件的安装顺序。
安装前应仔细检查轴和外壳的配合表面，凸肩的端面，沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 在安装准备工作没有完成前，不要拆开轴承的包装，以免污染。 1.2 圆柱孔轴承的安装 (1)压入法对于圆柱形内孔且又必须与配合件过盈配合的小型轴承，可用机械的或液压的方法将轴承压装到轴上或壳体中，如图1-35所示。安装压力应直接施加于过盈配合的轴承套圈端面上，不允许施加于非过盈配合套圈通过滚动体来传递压力，否则会在轴承工作表面上造成压伤，导致轴承很快地损坏。 若轴承套圈与轴及外壳孔都是过盈配合，装配时轴承内，外圈要同时压入轴和壳体内，此时，装配环的形状应能同时压紧轴承内，外圈的端面，如图1-36所示。
可分离型的圆柱滚子轴承，圆锥滚子轴承，推力球轴承等，可以将内（轴）圈，外（座）圈分别安装到轴和壳体上。将已安装内圈的轴放入已装好外圈的轴承壳体中时应特别小心，必须保证对中。 （2）加热法或冷却法当轴承尺寸较大或过盈量较大时，所需安装力会显著增大，因此，可利用热胀冷缩原理来安装。轴承套圈与轴或壳体之间安装所需温差取决于过盈量和轴承尺寸，一般采用油浴加热或感应加热器加热方法。 较为适宜的加热温度范围为80∽100oC ，最高不能超过120oC。 所装轴承冷却后，宽度方向将收缩，因此要用螺母或其他适当的方法使之紧固，以防止套圈端面与轴肩之间产生间隙。 1.3 圆锥孔轴承的安装
高速电主轴及其结构报告 姓名：周李念 学号： 班级：机自实验04班 重庆大学机械工程学院
高速电主轴及其结构 周李念 （重庆大学机械工程学院机自实验04班） 摘要：高速加工能显著地提高生产率、降低生产成本和提高产品加工质量，是制造业发展的重要趋势，也是一项非常有前景的先进制造技术。实现高速加工的首要条件是高质量的高速机床，而高速机床的核心部件是高速电主轴单元，它实现了机床的“零传动”，简化了结构，提高了机床的动态响应速度，是一种新型的机械结构形式，其性能好坏在很大程度上决定了整台机床的加工精度和生产效率。 关键词：高速加工；电主轴；结构设计 1 高速电主轴概述 高速电主轴最早是用于磨削机床加工，逐步发展到加工中心电主轴及其他各行业机床主轴.典型的磨削电主轴的结构如图1 所示，传统的主轴一般是通过传动带、齿轮来进行传动驱动，而电主轴的驱动是将异步电机直接装入主轴内部，通过驱动电源直接驱动主轴进行工作，以实现机床主轴系统的零传动，形成“直接传动主轴”.从而减少中间皮带或者齿轮机械传动等环节，实现了机械与电机一体的主轴单元.电主轴不但减少了中间环节存在的打滑、振动和噪音的因素，也加速了主轴在高速领域的快速发展，成为满足高速切削，实现高速加工的最佳方案，其高转速、高精度、高刚性、低噪音、低温升、结构紧凑、易于平衡、安装方便、传动效率高等优点，使它在超高速切削机床上得到广泛的应用［1］. . 1 转轴；2 前轴承组；3 定子部件；4 转子部件；5 后轴承组；6 进-出水孔；7 进油孔；8 接线座；9 出油孔 图1 电主轴结构简图 高速电主轴的优点： 高速电主轴取消了由电机驱动主轴旋转工作的中间变速和传动装置（如齿轮、皮带、联轴节等），因此高速电主轴具有如下优点： （1）主轴由内装式电机直接驱动，省去了中间传动环节，机械结构简单、紧凑， 噪声低，主轴振动小，回转精度高，快速响应性好，机械效率高； （2）电主轴系统减少了高精密齿轮等关键零件，消除了齿轮传动误差，运行时更加平稳； （3）采用交流变频调速和矢量控制技术，输出功率大，调速范围宽，功率—扭矩特性好，可在额定转速范围实现无级调速，以适应各种负载和工况变化的需要； （4）可实现精确的主轴定位，并实现很高的速度、加速度及定角度快速准停，动态精度和稳定性好，可满足高速切削和精密加工的需要； （5）大幅度缩短了加工时间，只有原来的约 1/4； （6）加工表面质量高，无需再进行打磨等表面处理工序；
角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。该轴 承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。 单列角接触球轴承有以下几种结构形式： （1）分离型角接触球轴承 这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。 （2）非分离型角接触球轴承 这类轴承的套圈沟道有锁口，所以两套圈不能分离。按接触角分为三种： ①接触角α=40°，适用于承受较大的轴向载荷； ②接触角α=25°，多用于精密主轴轴承；
③接触角α=15°，多用于较大尺寸精密轴承。 （3）成对配置的角接触球轴承 成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。 单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型： 背对背配置O型配置面对面配置 X型配置 串联配置 T型配置 ①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。 ②面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷； ③串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。 此外，还有一种可供任意配对的单列角接触球轴承。这种轴承经特殊加工，可以两个背靠背、两个面对面或两个串联等任意方式组合，配对组合的轴向间隙可根据需要选择，后置代号CA表示轴向间隙较小，CB表示轴向间隙适中，CC表示轴向间隙较大。 万能配对的轴承，也可按使用要求配置成有预过盈的轴承，并以后置代号GA、GB、GC表示。GA 表示配对后有较小的预过盈；GB表示配对后有中等预过盈；GC表示配对后有较大的预过盈。
调心滚子轴承的安装方 法 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
调心滚子轴承安装最后应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时，应进行试验确定。轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。 调心滚子轴承的安装必须在干燥、清洁的环境条件下进行。安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 调心滚子轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。 调心滚子轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。 当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。
调心滚子轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。运转试验正常后方可交付使用。资深专家提醒一定要按照上为我们指出的安装方法进行，做到有循可依，使轴承得到长期运转。
高速精密角接触球轴承使用寿命与安装有很大关系，应注意以下事项: 1. 轴承安装应在无尘，洁净的房间内进行，轴承要经过精心选配，轴承用隔圈要经过研磨，在保持内外圈隔圈等高的前提下，隔圈平行度应控制在1um以下； 2. 轴承安装前应清洗干净，清洗时内圈斜坡朝上，手感应灵活，无停滞感，晾干后，放入规定量油脂，如属油雾润滑应放入少量的油雾油； 3. 轴承安装应采用专门工具，受力均匀，严禁敲打； 4. 轴承存放应清洁通风，无腐蚀气体，相对湿度不超过65%，长期保管应定期防锈。 无油轴承和自润滑轴承的专业生产企业：嘉兴固润轴承有限公司 --------------------------------------------------------------------------------------------------------------------------------- 【角接触球轴承】 角接触球轴承，主要用于载荷较轻的高速旋转场所，请求轴承高精度、高转速、高温升低振动和肯定的运用寿命。常作高速电主轴的支承件成对装置运用，是内外表磨床高速电主轴的症结配套件。 重要技巧指标： 1.轴承精度指标：超越GB/307.1-94P4级精度 2.高速性能指标：dmN值1.3~1.8x106/min 3.运用寿命（均匀）：＞1500h --------------------------------------------------------------------------------------------------------------------------------- 【角接触球轴承】安装与方法 一、安装方法 角接触球轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动体传递压力，轴承安装一般采用如下方法：轴承的安装： 角接触球轴承的周全与轴的配合一般为过渡配合，座圈与轴承座孔的配合一般为间隙配合，因此这种轴承较易安装，双向推力轴承的中轴应在轴上固定，以防止相对于轴转动。轴承的安装方法，一般情况下是轴旋转的情况居多，因此内圈与轴的配合为过赢配合，轴承外圈与轴承室的配合为间隙配合。 压入配合： 轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做
电主轴轴承的装配方法 1.专业装配的工装 轴承间隙测量,调整工具(很正规专业那种). 精密的标准平台,V型支撑,还有测量内外圆标高的仪器(全是瑞士产的), 还有一些手动工具. 动平衡测量,试验台. 最终的跑合试验台(自带润滑系统,动力系统的). 要求太高了相关的图纸,啊啊, 一套液压安装工具和一套感应加热工具.FAG和NSK都有商品供应. 角接触球轴承一般是成对使用的，有面对面，背对背、同向三种装配的方法，主要是看设计者的思路了，不同的装配方法做预加负载的方法也是不同的。作预加负载是使轴承的内圈与钢球、外圈之间产生一定的弹性变形，来适合你所需要的转速。预加负载的大小不但影响精度，而且影响它的使用寿命。比如背对背使用时，一般采取垫外圈或者磨内圈的方法来实现消除间隙，因为背对背使用时一般是用轴来限制轴承的位置，而外圈一般没有限制的。 2. 轴承安装，不同的人有不同的安装方法:过度配合(0.04mm以内)--开水烫或煮;过盈(0.04mm以上)---油煮等。 1、检查配合要求是否与负载和转速要求相同。 2、测量配合是否超标。 3、根据测量计算决定加热方式。保证轴承油隙。温度不宜超过300--400度。注意防风。不宜用明火加热。条件不许可非用明火时注意温度变化及温度的均匀性。 4、调整轴承的轴向间隙。外圈加垫。
5、用塞尺实测轴承油隙。对特大轴承的油隙最好在实际最大负载(偏载)下调整，要考虑现场温度对轴承的影响。 6、检查转动部份与不动部分是否干涉。 7、加油。注意污染。 8、现场运行监测。 轴承加热温度记得好像应该是小于120度吧 说得对～曾遇到过超过120C后轴承不能回复到原状,报废. 还有的轴承带润滑脂,也不能用热套. 热塑模芯杆, 为了节约材料, 准备用局部镶嵌式联接(相配直径φ30,长度30,用热套方式), 不转递扭矩: 请大家推荐过盈量是多少最合适, 热套零件会变形,二只零件热套后不再加工直接使用,行得通, 热套工艺适合热塑模具, 过盈量在:0---0.03以内。加热温度70度以内。国外轴承装配过盈量一般为0。我这装过几百支辊道辊，过盈量0.03--0.05，加热温度70--90。轴承是国外的。加热设备是自己做的。很土但很实用 对于精度要求较高的主轴组件,为了提高主轴的回转精度,除了要保证主轴及相关零件高的加工精度及采用精密的主轴轴承以外,轴承内圈与主轴装配需采用定向装配法或角度选配法,也就是人为地控制各装配件的径向跳动误差的方向,使误差相互抵消而不是误差累积. 电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势。 关键词:电主轴陶瓷球混合轴承油气润滑 1、概述
滚动轴承的安装--加热安装方法 当轴承的内径大于70mm，或配合过盈较大时，采用加热法使轴承孔膨胀，这样安装省力省时，也避免因施力过大而导致的损伤。这时需要控制的是加热温度，一般将轴承加热至80℃，最高100℃．就够了。超过120℃就会导致轴承发生回火现象，致使套圈的硬度降低与精度降低。常用的加热方法有： 1 电热板加热法 将轴承放置在温度为100℃的电热板上几分钟即可，此法最为简便，如翻转几次可使轴承受热均匀，而且效率也高，大小轴承都可使用此法。 2 电炉加热法 将轴承置于封闭的自动控温电炉内加热，加热均匀，控温准确，加热快，适于一批加热很多轴承的场合。 3 感应加热法 利用感应加热器可以快速、可靠而又干净地将轴承加热至所需温度，这特别适合于内圈紧配合的场合，由于被加热的只是内圈，而外圈受热很少，这样可以较易装于轴上，也容易装入座孔中。 4 电灯泡加热法 利用50W的电灯泡加热轴承，可保证加热温度在100℃左右，较小轴承可直接放在灯泡上，较大轴承可置于灯泡的锥形罩内，锥形罩可防灯泡热量散失，并使加热均匀。锥形罩上下可以调位，在一定的范围内能适应加热不同大小的轴承。如果采用远红外灯泡，注意灯泡方向
应向下，以免红外射线不利于人的眼睛。这种灯泡可以节能。灯泡加热法适用于数量少而不经常需；要对轴承加热的场合，平时灯泡还可作照明用，此外不需要任何其他设备。 5 油槽加热法 这是应用较广的传统加热方法，油槽距底部50～70mm处设金属网，轴承置于网上，大轴承要用钩子吊起。轴承不宜直接放于槽底，以防接触槽底的轴承部位局部受热过高，或槽底沉淀的污物进入轴承。油槽加热法的注意要点如下，应使用无腐蚀性热安定性好的矿物油，最好是变压器油，油和容器都应保持清洁。油槽的容量应与被加热轴承的大小和油量而定，如果容器太小，在连续操作时，一放入轴承油温就会很快下降，效果就不好。 加热安装法的要点 ①加热的温度要控制得宜，温度过高轴承会受到损伤，温度过低则套圈膨胀量不足，效果不显著。80～1000℃的加热温度所得的内圈内径的热膨胀量，这对于具有一般过盈量的轴承而言，已经是足够了。②一俟到达所要求的加热温度，就要尽快地进行安装，以免冷却而发生安装困难。 ③轴承在冷却时在宽度方向也有收缩，因此安装时要施加一定的压力将内圈向肩部压紧，并且在冷却后用极薄的塞尺试作检测，是否在内圈端面与轴肩之间出现了间隙。总之，蝶作要求熟练、迅速和准确。
电主轴的工作原理、典型结构及优点 打印引用发布时间：2010-04-25 电主轴是高速数控加工机床的“心脏部件”，本文介绍了电主轴的工作原理、典型结构，阐述了电主轴的关键技术，总结了其发展趋势. 1、概述 由于高速加工不但可以大幅度提高加工效率，而且还可以显著提高工件的加工质量，所以其应用领域非常广泛，特别是在航空航天、汽车和模具等制造业中。于是，具有高速加工能力的数控机床已成为市场新宠。目前，国内外各著名机床制造商在高速数控机床中广泛采用电主轴结构，特别是在复合加工机床、多轴联动、多面体加工机床和并联机床中。电主轴是高速数控加工机床的“心脏部件”，其性能指标直接决定机床的水平，它是机床实现高速加工的前提和基本条件。 2、电主轴的工作原理、典型结构及优点 2.1 电主轴的工作原理 电主轴就是直接将空心的电动机转子装在主轴上，定子通过冷却套固定在主轴箱体孔内，形成一个完整的主轴单元，通电后转子直接带动主轴运转。 2.2电主轴的典型结构 电主轴单元典型的结构布局方式是电机置于主轴前、后轴承之间（如图所示），其优点是主轴单元的轴向尺寸较短，主轴刚度大，功率大，较适合于大、中型高速数控机床；其不足是在封闭的主轴箱体内电机的自然散热条件差，温升比较高。 1主轴箱体 2冷却套 3冷却水进口 4定子 5转子 6套筒 7冷却水出口 8转轴 9反馈装置 10主轴前轴承 11主轴后轴承 2.3电主轴的优点 电主轴省去了带轮或齿轮传动，实现了机床的“零传动”，提高了传动效率。电主轴的刚性好、回转精度高、快速响应性好，能够实现极高的转速和加、减速度及定角度的快速准停（C轴控制），调速范围宽。 3、电主轴的关键技术 “电主轴”的概念不应简单理解为只是一根主轴套筒，而应该是一套组件，包括：定子、转子、轴承、高速变频装置、润滑装置、冷却装置等。因此电主轴是高速轴承技术、润滑技术、冷却技术、动平衡技术、精密制造与装配技术以及电机高速驱动等技术的综合运用。 3.1电主轴的高速轴承技术 实现电主轴高速化精密化的关键是高速精密轴承的应用。目前在高速精密电主轴中应用的轴承有精密滚动轴承、液体动静压轴承、气体静压轴承和磁悬浮轴承等，但主要是精密角接触陶瓷球轴承和精密圆柱滚子轴承。液体动静压轴承的标准化程度不高；气体静压轴承不适合于大功率场合；磁悬浮轴承由于控制系统复杂，价格昂贵，其实用性受到限制。

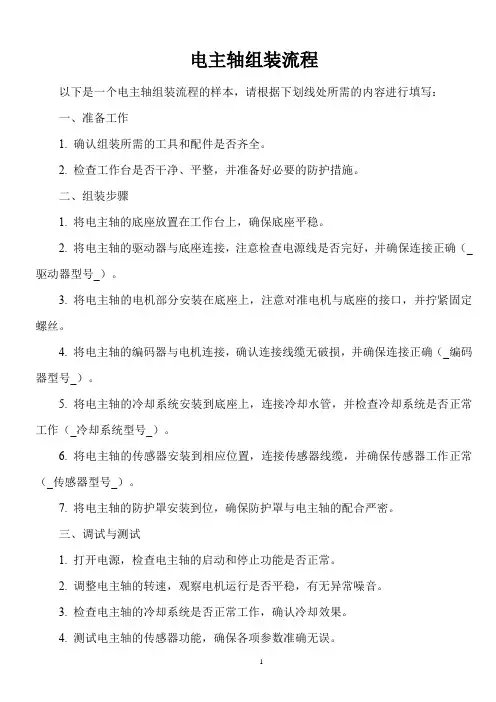

16电主轴组装流程和工艺 一、定子组装；1.定子组装时，先把后轴承座与定子用8个M3X25的内六方固定，固定是注意定子的线，不要挤压或划伤。2.在定子上装上密封圈，密封圈是定子自己带的，涂上重黄油。3.再装入主轴箱之前，先打磨主轴箱内部，防止划伤密封圈，清理干净后涂上重黄油。再将定子缓慢放入主轴箱里面，不要划伤。4.后轴承座与主轴箱用4个M6X25的内六方连接。5.再装的过程中，如果有点紧，可以把定子与后轴承座之间的螺钉松一点。就可以顺利装进去。6.在主轴箱上部装上压力表和气阀，通上气，看看是否漏气。 二、转子组装：1.将轴心、转子定位套清理干净后，用酒精擦拭干净。 2.将转子里外擦拭干净。 3.在轴心、转子定位套、转子上涂上680胶（圆柱形部件固持胶LOCTITE680）,将转子装入轴心上，转动几下，使胶粘合均匀。 4.将转子定位套装入轴心上，同上，转动。使胶粘合均匀。 5.用2个M3X6的圆柱顶丝堵上注口。 6.擦拭多余的胶，是转子表面干净。放置12小时。 三、整体装配：1.轴承7009、7007配对，清洗，晾干，注油脂，旋转使油脂均匀。2.测量前轴承座的深度，看看轴承，前压盖和轴承之间的间隙。间隙值在0.15-0.2之间最好。3.前压盖上的密封圈是S75.前轴承座的密封圈是G105.涂上重黄油。4.将轴承7009CTYNDBLP4装入前轴承座，装上前压盖，前压盖用4个M6X8内六方固定.5.将装好的转子装入前轴承座内，一起放入主轴箱。前轴承座与主轴箱用6个
M6X20的内六方固定。6.在前轴承压盖上装上两个叠型密封圈FK6-ASD-65。将前轴承压盖上紧在轴心上。用72N.m的力度锁紧。7.将后端的后轴承座螺钉和定子的螺钉松开，装上轴承7007CTYNDBLP4。使轴承在后轴承座内顺畅。8.将磁感应环装在感应环安装坐上，用4个M4X12内六方固定，然后将感应环安装座和磁感应环一起装入后端，和轴承贴紧。9.在刹车盘装上1个M4X12的圆柱头顶丝。然后将刹车盘装在后端，贴紧感应环安装座。顶丝对准轴心上的键槽。上紧顶丝后松半圈。使刹车盘能前后顺畅移动。但不能左右转动。10.用M35X1.5的锁紧螺母锁紧后端，锁紧力度为57N.m。然后上紧刹车盘顶丝。11.用千分表校正主轴前端外圆和内孔的精度，可以从后轴承座校正。精度在0.002以内就合格，然后锁紧后轴承座的螺钉和定子的螺钉。12.装上前盖，前盖用4个M4X12 的内六方螺钉固定。 四、主轴跑和：1.先是机械跑和，用皮带带动主轴转动，500正反转，各10分钟，1000正反转各10分钟，2000正反转各10分钟。3000正传30分钟。2.取下皮带，通电跑和3000转30分钟，作动平衡，做到G0.4级。3.做完动平衡后，继续跑和。需要水冷，4000、5000、6000、7000、8000、9000、10000转各跑合30分钟。4.记录温升和噪音。 五、后期装配：1.后盖用3个M8X55内六方固定，装之前先把线从后盖的穿线孔抽出来，再装后盖。2.爪母体和爪母体盖用4个M4X6的内六方固定，装的时候注意卡爪能否顺利摆动。有死点或者卡死，调
水泵的组装工艺、故障及维修与解决措施 一、装配工艺守则 1、装配中的一般要求 1.1 泵的零部件必须是合格品，并已完成各防锈处理。1.2 零部件在装配时要清洗干净，不允许有油污、脏物和铁屑存在。 1.3 对碳钢和铸铁材料零部件外露的加工表面应涂防锈油或油脂。 1.4 泵组装后必须有泵旋转方向的箭头标志。 1.5 泵组装后必须进行标识，方法按Q/SPCN.G.28001《产品标识及可追溯性控制程序》标准规定执行。 1.6 泵性能试验合格后，应除净泵内积水，对碳钢泵体流道、碳钢叶轮流道和外表面，碳钢泵轴等件应涂防锈油或油脂，参照《泵整机防锈工艺》。 1.7 泵包装前应对泵体的进出口安装5mm厚Q235-A材料的盲板。若有配套的法兰，也同时安装在盲板上。 2、部装和总装的要求 2.1 平键及轴承装配时，不得用铁锤直接敲打，应该用木锤.铜棒等或专用装配工具进行装配。 2.2 轴承内径是r6和s6等过盈配合时，要实行热装，温度在80-120℃ 2.3 双头螺栓与母体结合端要涂干油，应保证长短一致，
拧紧均匀。 2.4 在装配过程中，要严禁零部件表面，尤其各配合、密 封面被划伤，以免影响装配质量。 3、机械密封的装配 3.1 在装配时各结合面要严格贴合，摩擦面要涂工业凡士林润滑油。 4、合装 4.1 联轴器组装时应在内孔、轴颈和键涂润滑油，装配时用力均匀，防止冲击损坏零件。 二、装配 1、清洗：零部件必须经检验合格，材料代号符合图纸要求，表面清洗干净，配合面涂机油。轴承箱内清洗干净涂耐油磁漆，自然干燥24小时，经检查合格后方可进入装配。 2、轴承与轴的装配： 轴承在加热炉内加热到90℃-110℃装在轴上冷却。先装好轴承箱左面的轴承压盖，然后将轴承和轴的组件装入轴承箱内，靠到左面轴承压盖上，测量驱动端轴承压盖与轴承外 环端面的尺寸，CZ 泵在0.30-0.70mm，ZA 泵在0-0.42mm 间隙。如ZA泵轴承为配对使用，安装使用缩紧螺母将轴承锁紧到两轴承外环能相对轻微转动即可获得较理想的游隙。 3、口环与叶轮、泵体的装配 口环与叶轮、泵体装配时，要注意使口环四周均匀地装到叶
机床主轴轴承正确安装 方法 Document number：PBGCG-0857-BTDO-0089-PTT1998

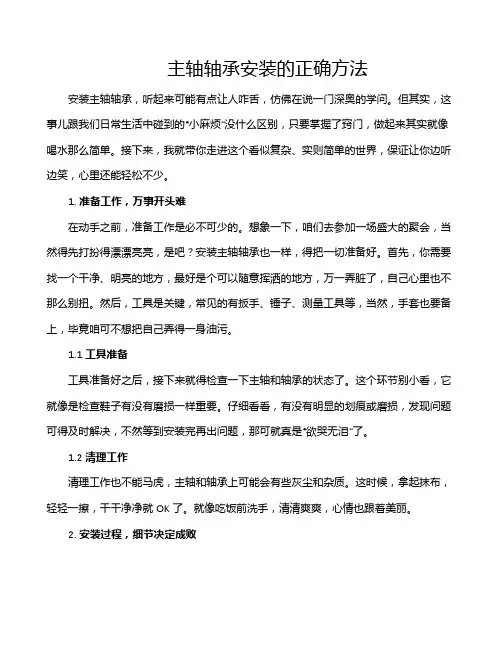

机床主轴轴承正确安装方法 主轴轴承是精密机床及类似设备的主轴轴承，它对保证精密机床的工作精度和使用性能有着重要的意义。 很多用户都对机床主轴轴承的安装存在烦恼，针对这一问题，今天众悦小编就到大家认识一下机床主轴轴承安装方法： a、压入配合 高速机床主轴轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。 轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。 b、加热配合 通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。是一种常用和省力的安装方法。此法适于过盈量较大的高速机床主轴轴承的安装，热装前把轴承或可分离型
轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。 轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，高速机床主轴轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。 此外，在安装过程中也要注意： （1）保持高速机床主轴轴承及其周转清洁即使是眼睛看不到的小尘埃，也会给轴承带来坏影响。所以，要保持周围清洁，使尘埃不致侵入轴承。 （2）小心谨慎地使用在使用中给与轴承强烈冲击，会产生伤痕及压痕，成为事故的原因。严重的情况下，会裂缝、断裂，所以必须注意。 （3）使用恰当的操作工具避免以现有的工轴承具代替，必须使用恰当的工具。我们经常强调工具的重要性，是因为有太多的客户在安装中使用了错误的工具造成了轴承的损伤。要注意轴承的锈蚀。 （4）操作高速机床主轴轴承时，手上的汗会成为生锈的原因。要注意用干净的手操作，最好尽量带手套。
