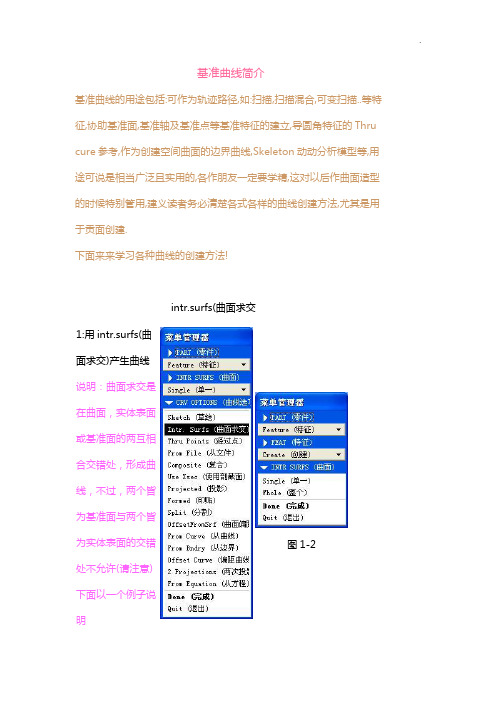

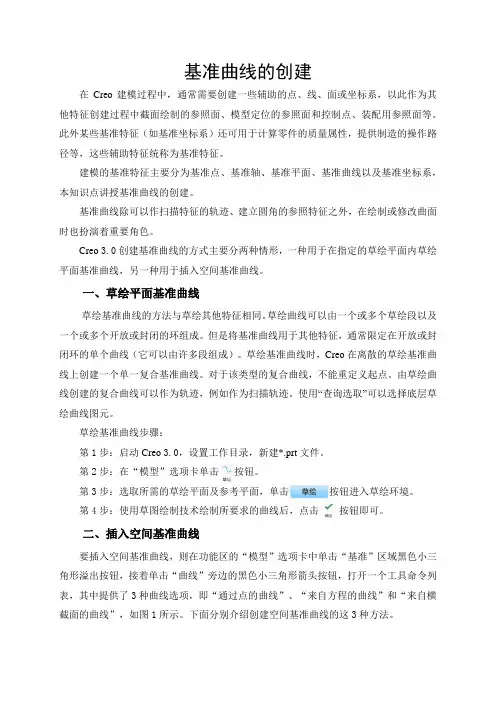

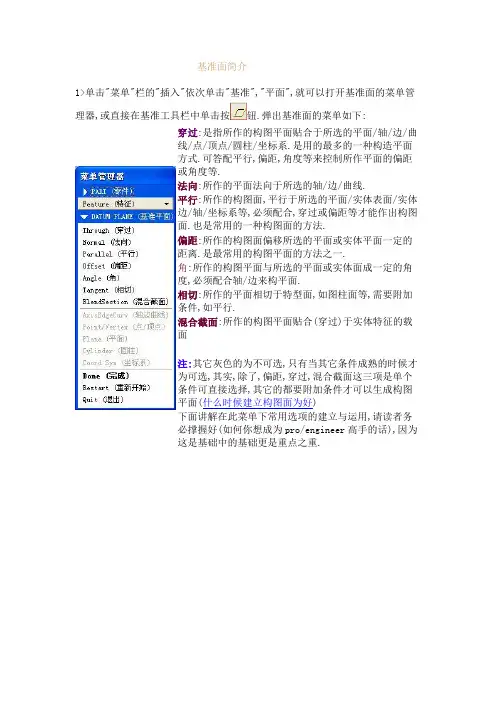

基准曲线简介
基准曲线的用途包括:可作为轨迹路径,如:扫描,扫描混合,可变扫描..等特征,协助基准面,基准轴及基准点等基准特征的建立,导圆角特征的Thru cure参考,作为创建空间曲面的边界曲线,Skeleton动动分析模型等,用途可说是相当广泛且实用的,各作朋友一定要学精,这对以后作曲面造型的时候特别管用,建义读者务必清楚各式各样的曲线创建方法,尤其是用于贡面创建.下面来来学习各种曲线的创建方法!
(曲面求交
1:用(曲面求交)产
生曲线
说明：曲面求交是
在曲面，实体表面
或基准面的两互相
合交错处，形成曲
线，不过，两个皆
为基准面与两个皆
为实体表面的交错
处不允许(请注意)
下面以一个例子说
明
单击基准工具
栏的或从菜单
栏依次点选"插入
","基准",＂曲线＂,
一样进入曲线菜单
管理器，如图1-1
(曲面求交)通
过两个或多个曲面的交接处产生一条曲线，如图 1-3所
示，单击弹出的基准线菜单管理器(图1-1)，点选(曲面求交),单击完成，弹出如图1-2所示的菜单，，选择"single(单一)",选择如图1-3所示的任图1-1
图1-2
何一个曲面，在单
击"完成", 此时再
点选"single(单一)",
在选取另外一个曲
面，单击"完成",
生成如图1-3所示
的两条黄色曲线
(此方法也是常用
的方法之一，一定
要学会哦，别说我
没提醒哦!)
图1-3
Thru points(经过点)
2:Thru points(经过点)来创建曲线经过点是曲线经过基准点或模型顶点等创建基准曲线
如要做图2-3图所示的曲线，单
击基准工具栏的或从菜单栏依次点选"插入","基准",＂曲线＂,进入曲线菜单管理器，如图2-1,依次点选Thru points(经过点)，单击"完成"，弹出如图2-2所示的菜单，点选spline(样条),whole Array(整个阵列）,add point(增加点),此时点选如图2-3所示的pnio与pnt1，马上生成曲线1,单击"完成"＂确定",按上面同样的的方法，依次点选，pnt2和实休模型的右顶端，此时马上生成曲线2,单击"完成"，"确定",一样，用上面的步骤，然后点选，半圆柱与四方体的右交点处和最四方体的右顶点处，立刻生成如图2-3所示曲线3.Thue points (经过点)有好几个选项，如图2-2所示，如single rad(单一半经)，
multiple rad(多重半经)等，方法跟这里说的一样，只是条件不同，由于空间和篇幅问题，在这里就不一一介绍，请大家原谅，大家可以试试（经过点来构建曲线，是最常用的一种方法，务必撑握）图2-1
图2-2
图2-3

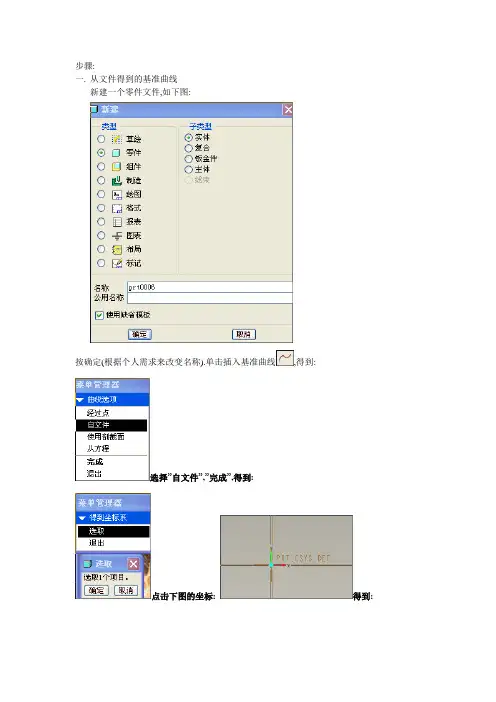

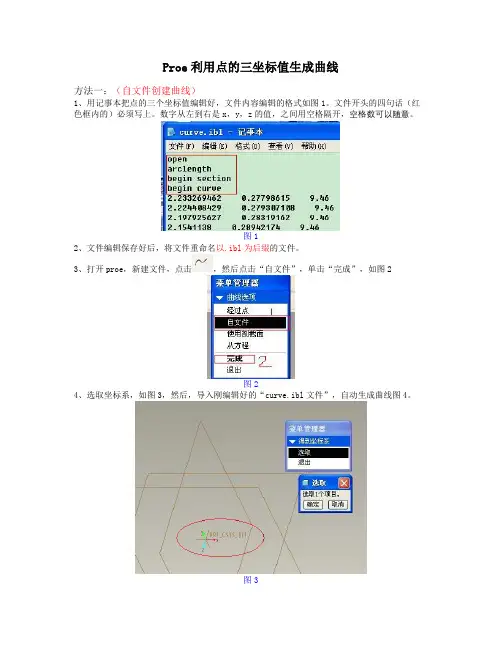

from file(从文件)
3，from file(从文件)说明：用来读入外来文件，
如:iges,set,vda,sec,dwg等格式文件，在逆向工程中，尽管使用的扫点工具是三次元量床，激光扫描仪或计算机断层扫描等，都必须将为数不多的点坐标资料，依特定格式加以编辑(可同时包含数条曲线)，并保存为扩展名为.ibl的文件格式，供pro/e 使用.读入文件后所形成的曲线(常以spline型方式连接)，经编修可作为曲面所需的边界线.此方法，一般人用得比较少，但很也很得重点．因此这里不做介绍！限于篇幅，不在举例，
Composite（复合）
说明：Composite（复合）是选取数条曲线，实体边或曲面边界线，并使之成为单一曲线，分"开放"和"封闭"两种，所选取的每条参考边须头尾连续相接，无特定的选取顺序，参考边依旧是存在的特征，并不会因使用Composite而消失，新曲线只是叠合在参考边的上方，故可使用Query Sel方工来点选所要的曲线．．．
2,几个参数的说明: Exact(正确):指曲线与点选的参考边形式完全相同Approximate(逼近):形成曲率连续的Spline型近似曲面,但所选取的参考须为相切状态3,选取参考边形成曲线时，可对曲线加以"trim/extend裁减/延拓",在决定欲修剪的端点后，有三种形式修剪(1)enter length(输入长度):直接输入长度，正值表示：扩展，角值表求缩短，注意：spline型的参考边不允许输入负值(2)Drag(拖移)：移动鼠标以决定扩展或缩短，系统会估算出所移动的长度(3)Trim At(裁剪位置):修剪至现存的"点"，"线","面"处，其中，点包括：基准点，角落点，端点等下面以一个例子作个简单的说明!!
如下所示,点选,选取"Composite（复合）","完成","exect(正确)","完成"点选下图的实体边A,"完成选取",点选"trim/extend裁减/延拓","接受",输入长度100,"完成","确定",马上生成如下图的B曲线
projected(投影)
5,projected(投影)利用投影创建基准曲线
利用投影来创建基准曲线，就是先在指定平面绘制草
图，通过投影的方法来生成位于指定曲面上的基准曲线，
如图5-1所示，单击基准工具栏的依次点选
projected(投影),"完成"，弹出prjcrvtyp(投影曲菜单)选"草
绘"，"完成",如图5-2所示,在绘图区当中选如图5-3所示
的基准面DTM１，在菜单管理器中依次点选，"正向","反
向"，"正向","缺省"，进入草绘，绘如图5-4所示的曲
线，点选,再单击工具栏的选择缺省方向，(此时
系统要求选择要投影的曲面)点选如图5-3所示的白色曲
面，单击菜单管理器的"完成",选择Norm to sket(垂直于草
绘平面),如图5-5所示，单击"完成","确定"，结果生成如
图5-6所示的(此方法经常用到，是非常实用和好用的方
法之一，请读者务必撑握好)
图5-1
图5-3 图5-4
图5-5
图5-6
Formed(印贴
6,formed(印贴),利用印贴创建基准曲线
利用印贴创建曲线与投影原理一样，只是印贴投影出来的曲线和原曲线等长，而投影就等长，希望读者注意区分，下面讲解此实例．
如本例所示，单击基准工具栏的弹出菜单管理器，依次点选，"formed(印贴)"，"完成"，"quilt surfs(使用面组)"，如图6-1和6-2所示,然后在工作区中点选DTM1，如图6-3所示,在菜单管理器中点选"正向"，"反向""，"正向"，"缺省",，进入草绘，绘制如6-4所示的曲线，并插入一个坐标系(注意：必需要有一个坐标系),单击，再单击"确定",结果生成如图6-5所示的曲线．(印贴和投影都是比较常用的方法之一，请读者作个比较，什么时候该用投影什么时候用印贴)
图6-1
图
图6-3
图6-4
图6-5
split(分割)
7,split(分割)，利用分割来创建基准曲线．
利用split(分割)来创建基准曲线是比较简单得常用的一种方法，如本例所示：
单击基准工具栏的 按钮，在弹出的菜单管理器中选择split(分割),完成，如左图的7-1所示，此时系统要求选择要分割的曲线及平面，这里选择如图7-2所示的红色线条和基准平面GIGHT,单击"完成"，此时选择保留分割曲线的方向，在这里选择正向，"确定"，生成如图7-3所示的曲线 (此种方法很简单，也很实用，一定要撑握)
图7-1
图7-2
图7-3
offsetFromsrt(曲面偏距)
8,offsetFromsrt(曲面偏距)
用此方法来生成曲线首先生成一个图形，才能控制基准曲线的偏距量.
如本例所示，首先单击菜单栏中的｛插入｝，｛基准｝，｛图形｝命令，在状态栏中输入名图形的名字为AA,进入草绘环境中绘制如图8-1所示的截面，需要辅加一个坐标系和两条辅助线（在绘制图形时，注意沿水平方向的尺寸值只能是１，图形两端的高度可以任意，因为水平方向的值只能是到1）,绘制完后
单击，完成．
单击基准工具栏的,弹出菜单，点选如图8-2所示的offsetFromsrf(曲面偏距)，{完成}，选取如图8-3所示的曲线，在弹出菜单管理器中选择｛正向｝，再点选曲面，选择{正向}，出现红色箭头表示此曲线的方向向上，在弹出菜弹管理器中选择｛菜单选取｝，点选如图8-4所示的AA,然后单击｛选取},在状态栏中输入在此方向上要偏移的值，这里输入30，回车，生成如图8-5的曲线
图8-5
图8-4
From Curve(从曲线)
说明:From Curve(从曲线)是沿着曲面的相切方向移动,曲
面上必需有一条存在的曲线,平移量可为正值或负值,不
过仅能平单一线段曲线.这点大家特别注意!如下图所示,
点选曲线A并指定附荷的曲面,并输入距离,就生成了曲
线B,大家可以试试....
Form Bndry(从边界)
说明:Form Bndry(从边界)移动"曲面"的边界线,形成新的曲线,形成的曲线依然落在该曲面上,作法跟曲面延拓有点类似.特别说明.它不需存在曲线,直接点选曲面上的边界即可.相当于在曲面上偏距该曲线一个数值.如下图所示,点选边界线A,接受两端的端点,并分别输入30,30,完成.就生了曲线B.大家可以试试.蛮容易的.也相当好用.....
Offset Curve(偏距曲线)
说明:Offset Curve(偏距曲线)跟From curve(从曲线)的用法差不多.只不多了几个选项,使得它的功能更有弹性,在此不浪费时间.大家可以一试就知..希望大家撑握好.也是用得蛮多的..
2 Projections(两次投影)
说明:2 Projections(两次投影)是用两平行的截面外形无限的拉伸,在交错的地方面产生曲线.跟两曲面相交产生的曲线相似,可草绘曲线也可选取曲线.这个命令用得相当的多.也是最好用的一个命令.因为两次投影出的曲线是一条3D曲线,常用来辅助各种曲面的建立.特别声明:2 Projections(两次投影)的两截面可以是开放的也可以是封闭的.下面图形来说明一下.让读者更便于理解:一:"2 Projections(两次投影)",点选"FRONT","TOP",进入草绘界面.绘制如下一个截面
二:,选"TOP","FRONT",进入草绘界面.绘制如下一个截面
三:完成退出草绘,生成如下两曲线
总结:如上例所示,可以理解为,两个直径圆分别为5和8的截面,向两个方向无限拉伸.在交错处产生两曲线.如下图所示,
看了上面的例子.相信大家理解已透切,另补充说明.截面可以是开放或封闭!请大家多尝试!

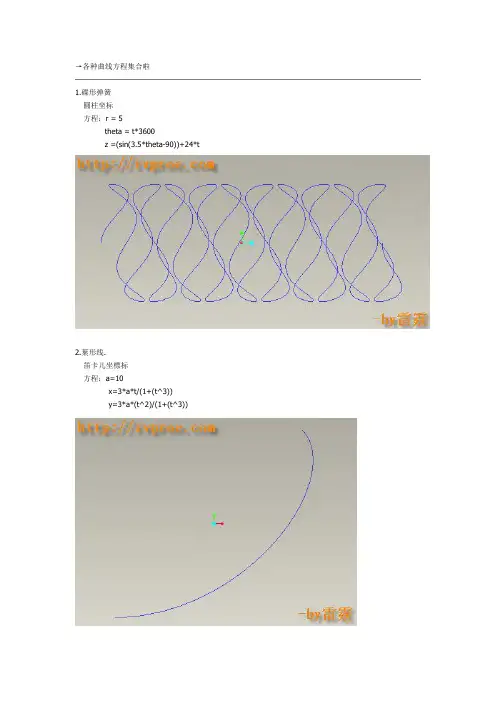

From Equation(从方程)
说明:From Equation(从方程)是由数学方程式产生的曲线.常用于该曲线具某特定数学方程式的情况,如叶片,波浪造型,机翼等等,使用的时候,须选择坐系,分:卡氏坐标系,圆柱坐标系,与球坐标系,并在编辑窗口中输入数学方程式,编辑窗口中有一简单范例供参考,方程式使用到一驱动参数:T,其范围是0至1之间变动.欲建立一个具有正弦波的特性曲线:两个全波,X-轴范围10到100,Y-轴平均值为30,振幅为10,Z-轴为一定值0,该曲线的数学方程式如下:x=10+90*ty=30+10*sin(T*720)z=0
生成的曲线如下:
说明:从方程用得很多.利用数学方程式来建立曲线,是一种高效且很值得推广的一种方法.
如果读者还不太明白,没关系,在编程和关系式教程中有详细的说明!
