直流电路分析试题库及答案

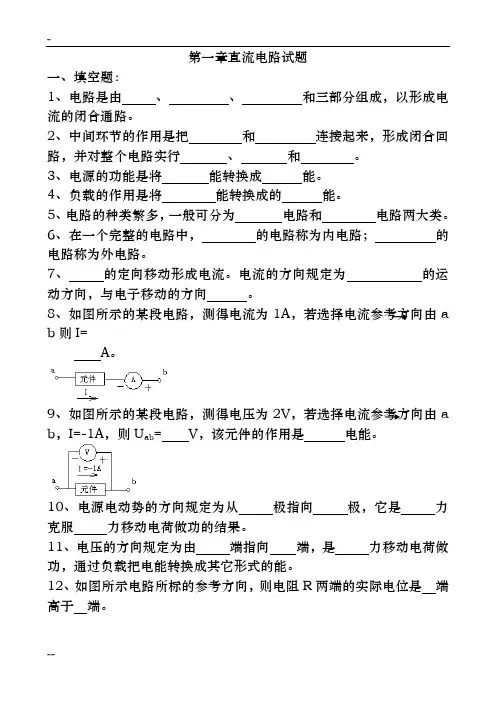

一、填空题
1、电流所经过的路径叫做电路，通常由电源、负载和传输环节三部分组成。
2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。
3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。
4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
5、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为 3 Ω。
7、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源S I 20 A，内阻iR 1 Ω。
8、负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率min P US2 /4R0 。
一、填空题(每空1分，共15分) 1、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。 2、电流源IS=5A，r0=2Ω，若变换成等效电压源，则U=，r0=. 3、b条支路、n个节点的电路，独立的KCL方程数等于，独立的个KVL方程数等于。 4、三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫做，火线与火线 之间的电压叫做。 5、正弦周期电流的有效值与最大值之间的关系是。 6、某一正弦交流电压的解析式为u=102cos（200πt＋45°）V，则该正弦电流的有 效值U=_____________V，频率为f=H Z。当t=1s 7、线性电路线性性质的最重要体现就是性和性，它们反映了电路中激励与响应的内在 关系。 8、功率因数反映了供电设备的利用率，为了提高功率因数通常采用补偿的方法。 二、判断题(正确打“√”,错误打“×”)(每题1分，共10分) 1、受控源与独立源一样可以进行电源的等效变换，变换过程中可以将受控源的控制量 变异。（） 2、叠加定理适用于线性电路，电压、电流和功率均可叠加。（） 3、应用叠加定理和戴维宁定理时，受控源不能与电阻同样对待。（） 4、电流表内阻越小，电压表内阻越大，测量越准确。（） 5、含有L、C元件的正弦交流信号电路，若电路的无功功率Q=0，则可判定电路发生谐 振 。 （ ） 6、电压和电流计算结果得负值，说明它们的参考方向假设反了。（） 7、电功率大的用电器，电功也一定大。（）
Ω100s i 1H F 18、结点电压法是只应用基尔霍夫电压定律对电路求解的方法。（） 9、非正弦周期量的有效值等于它各次谐波有效值之和。（） 10、实用中的任何一个两孔插座对外都可视为一个有源二端网络。（） 三、单项选择题(每小题1分，共20分) 1、一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段，然后并联使用，则其等效电阻是（） A.1/25Ω B.1/5Ω C.1Ω D.5Ω 2、两个同频率正弦交流电流i1、i2的有效值各为40A 和30A 。当i1+i2的有效值为10A 时，i1与i2的相位差是（） A.0O B.180O. C.90O D.270O 3、在R 、L 、C 串联电路中，当总电流与总电压同相时，下列关系式正确的是（） A.ωL 2c =1 B.ωLC =1 C.ω2LC =1 D.ωLC 2=1 4、图示单口网络的等效电阻等于（） (A)2Ω (B)4Ω (C)6Ω (D)-2Ω 5、图示电路中电阻R 吸收的平均功率P 等于（） (A)12.5W (B)16W (C)32W (D)25W 6、示电路中电压u 等于（） (A)4V (B)-4V (C)6V (D)-6V 7、图示谐振电路的品质因（） (A)0.01 (B)1 (C)10 (D)100 8、5F 的线性电容的端口特性为（） (A)i u 5=(B)i 5=ψ(C)q u 2.0= 9、端口特性为43+=i ψ的二端电路元件是（）元件 (A)电感(B)电容(C)电阻 10、LC 并联正弦电流电路中， A I A I A I C L R 5,1,3===则总电流为（）A 。 (A) 8(B)5 (C) 4 Ω 2Ω2- 2V + u -+
电路分析基础复习题及答案 1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：√ 2、理想电流源的输出电流和电压是恒定的，不随负载变化。（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：× 3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。( ) 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：× 4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：× 5、导体的长度和截面都增大一倍，其电阻值也增大一倍。（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：× 6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：高电压，低电压，低电压，高电压 7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的 端接电流的流出端。 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：正，负 8、工厂中一般动力电源电压为 ，照明电源电压为 。 以下的电压称为安全电压。如果考虑相位差，设?∠=? 10220A U ，则? B U = ， ? C U = 。 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：380伏，220伏，36伏，?-∠=? 110220B U ?∠=? 130220C U 9、用交流电表测得交流电的数值是其 值。受控源是大小方向受电路中其他地方的电压或电流控制的电源。受控源有四种模型，分别是： ； ； ；和 。
电路知识总结（精简) 1.电流的参考方向可以任意指定,分析时:若参考方向与实际方向一致，则ｉ>0，反之i<0。 电压的参考方向也可以任意指定,分析时：若参考方向与实际方向一致，则u>0反之u<0。?２. 功率平衡 一个实际的电路中,电源发出的功率总是等于负载消耗的功率。?3．全电路欧姆定律:U=E-ＲI ４. 负载大小的意义： 电路的电流越大，负载越大。 电路的电阻越大，负载越小。 5. 电路的断路与短路 电路的断路处:I＝0，U≠0?电路的短路处:U=0，Ｉ≠0 二. 基尔霍夫定律 １．几个概念： 支路：是电路的一个分支。?结点：三条(或三条以上)支路的联接点称为结点。 回路:由支路构成的闭合路径称为回路。?网孔:电路中无其他支路穿过的回路称为网孔。?２．基尔霍夫电流定律： (1) 定义:任一时刻，流入一个结点的电流的代数和为零。?或者说：流入的电流等于流出的电流。?(2) 表达式:ｉ进总和=０ 或： i进=i出?(３）可以推广到一个闭合面。 3．基尔霍夫电压定律?（1) 定义：经过任何一个闭合的路径，电压的升等于电压的降。?或者说:在一个闭合的回路中,电压的代数和为零。 或者说：在一个闭合的回路中,电阻上的电压降之和等于电源的电动势之和。 （２) 表达式：１?或: 2?或： 3 （３) 基尔霍夫电压定律可以推广到一个非闭合回路?三. 电位的概念?（1）定义：某点的电位等于该点到电路参考点的电压。 （2）规定参考点的电位为零。称为接地。?(３) 电压用符号U表示,电位用符号Ｖ表示 (4) 两点间的电压等于两点的电位的差。 （5）注意电源的简化画法。?四. 理想电压源与理想电流源 １．理想电压源?（1）不论负载电阻的大小，不论输出电流的大小,理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。?(2) 理想电压源不允许短路。?2. 理想电流源?（1) 不论负载电阻的大小,不论输出电压的大小，理想电流源的输出电流不变。理想电流源的输出功率可达无穷大。?(2）理想电流源不允许开路。 3．理想电压源与理想电流源的串并联 (1) 理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。 (２）理想电压源与理想电流源并联时，电源两端的电压等于电压源的电压，电压源起作用。?4. 理想电源与电阻的串并联?(１）理想电压源与电阻并联，可将电阻去掉（断开），不影响对其它电路的分析。 (2) 理想电流源与电阻串联，可将电阻去掉(短路)，不影响对其它电路的分析。?5. 实际的电压源可由一个理想电压源和一个内电阻的串联来表示。 实际的电流源可由一个理想电流源和一个内电阻的并联来表示。 五. 支路电流法 １．意义:用支路电流作为未知量，列方程求解的方法。?2. 列方程的方法：?(1）电路中有b条支路，共需列出b个方程。?（2）若电路中有n个结点,首先用基尔霍夫电流定律列出ｎ-1个电流方程。 （３）然后选ｂ－（ｎ－1)个独立的回路，用基尔霍夫电压定律列回路的电压方程。?3. 注意问题:?若电路中某条支路包含电流源,则该支路的电流为已知，可少列一个方程（少列一个回路的电压方程)。?六. 叠加原理 1. 意义：在线性电路中，各处的电压和电流是由多个电源单独作用相叠加的结果。 ２. 求解方法:考虑某一电源单独作用时,应将其它电源去掉,把其它电压源短路、电流源断开。?3．注意问题：最后叠加时,应考虑各电源单独作用产生的电流与总电流的方向问题。 叠加原理只适合于线性电路，不适合于非线性电路；只适合于电压与电流的计算，不适合于功率的计算。 七．戴维宁定理 1．意义：把一个复杂的含源二端网络，用一个电阻和电压源来等效。 2．等效电源电压的求法： 把负载电阻断开,求出电路的开路电压UOC。等效电源电压UeＳ等于二端网络的开路电压UOC。 3. 等效电源内电阻的求法：?(1) 把负载电阻断开,把二端网络内的电源去掉(电压源短路，电流源断路),从负载两端看进去的电阻,即等效电源的内电阻R0。?(2）把负载电阻断开,求出电路的开路电压UＯＣ。然后,把负载电阻短路,求出电路的短路电流ISC，则等效电源的内电阻等于UOC/ISC。 八．诺顿定理 1．意义：?把一个复杂的含源二端网络，用一个电阻和电流源的并联电路来等效。 2．等效电流源电流ＩeS的求法:?把负载电阻短路,求出电路的短路电流ＩSC。则等效电流源的电流IｅS等于电路的短路电流ISC。?3．等效电源内电阻的求法： 同戴维宁定理中内电阻的求法。 本章介绍了电路的基本概念、基本定律和基本的分析计算方法,必须很好地理解掌握。其中,戴维宁定理是必考内容，即使在本章的题目中没有出现戴维宁定理的内容,在第2章<＜电路的瞬态分析>>的题目中也会用到。?第2章电路的瞬态分析?一. 换路定则：?１．换路原则是: 换路时:电容两端的电压保持不变,Uc(o+) ＝Uc（ｏ-)。 电感上的电流保持不变， Iｃ(o＋)＝ Ic(o-)。?原因是：电容的储能与电容两端的电压有关，电感的储能与通过的电流有关。 2. 换路时,对电感和电容的处理?（1）换路前,电容无储能时，Uc(ｏ+)=0。换路后,Uc(o-)=０，电容两端电压等于零，可以把电容看作短路。 (2）换路前,电容有储能时,Uc(o＋)=U。换路后，Uc（ｏ-)＝U，电容两端电压不变，可以把电容看作是一个电压源。
训练一 “电路分析基础”试题(120分钟)—III 一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答 案的号码填入提干的括号内。每小题2分，共40分） 1、图示电路中电流i等于（） 1）1A 2）2A 3）3A 4）4A 2、图示单口网络的短路电流sc i等于（）1）1A 2）1.5A 3）3A 4）-1A 3、图示电路中电压u等于（） 1）4V 2）-4V 3）6V 4）-6V 4、图示单口网络的开路电压oc u等于（）1）3V 2）4V 3）5V 4）9V 7AΩ 2Ω 1 Ω 4 i 6V Ω 2 Ω 4 sc i Ω 2 Ω 4 + _ Ω 2 Ω 2 - 2V + - 10V + u - + Ω 1Ω 2 6V + _ 3V + _ + - oc u
5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W 2）4W 3）9W 4）12W 6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W 7、图示单口网络的等效电阻等于（ ） 1）2Ω 2）4Ω 3）6Ω 4）-2Ω 8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V 3V Ω 2+_ R Ω 1A 3Ω 3+ _ 6V 5:1 L R Ω 4- + i 2a b 4V Ω 2+ _ Ω 2+ - c u +_ 2V =t F 1
9、图示电路开关闭合后的电压)(∞c u 等于（ ） 1）2V 2）4V 3）6V 4）8V 10、图示电路在开关断开后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S 11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）t e 25- A 2）t e 5.05- A 3）)1(52t e -- A 4） )1(55.0t e -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V Ω46V Ω 2+ _ Ω 2+ - c u 0=t F 1- +1u 1 2u + - Ω 2+ _ Ω2+ - =t F 1F 25A Ω 20=t i 1H s 10+ _ + _ u 1H s u F 25.0V t t u s )2cos()(=
电路分析基础 1.（1）实际正方向：规定为从高电位指向低电位。 （2）参考正方向：任意假定的方向。 注意：必须指定电压参考方向，这样电压的正值或负值才有意义。 电压和电位的关系：U ab=V a－V b 2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。 电压、电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。 3. 参考方向 (1)分析电路前应选定电压电流的参考方向，并标在图中； (2)参考方向一经选定，在计算过程中不得任意改变。参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。 (3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。 (4) 参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。 (5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。 4. 电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联，“相反”指的是电压、电流参考方向非关联。 5.基尔霍夫定律 基尔霍夫定律包括结点电流定律（KCL）和回路电压（KVL）两个定律，是集总电路必须遵循的普遍规律。 中学阶段我们学习过欧姆定律（VAR），它阐明了线性电阻元件上电压、电流之间的相互约束关系，明确了元件特性只取决于元件本身而与电路的连接方式无关这一基本规律。 基尔霍夫将物理学中的“液体流动的连续性”和“能量守恒定律”用于电路中，总结出了他的第一定律（KCL）；根据“电位的单值性原理”又创建了他的第二定律（KVL），从而解决了电路结构上整体的规律，具有普遍性。基尔霍夫两定律和欧姆定律合称为电路的三大基本定律。 6.几个常用的电路名词 1.支路：电路中流过同一电流的几个元件串联的分支。（m） 2.结点：三条或三条以上支路的汇集点（连接点）。（n） 3.回路：由支路构成的、电路中的任意闭合路径。(l） 4.网孔：指不包含任何支路的单一回路。网孔是回路，回路不一定是网孔。平面电路的每个网眼都是一个网孔。
《电路分析基础》知识归纳 一、基本概念 1.电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。 2.电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。 3.集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l（长度）远小于电路 。 正常工作频率所对应的电磁波的波长λ，即l 4.电流的方向：正电荷运动的方向。 5.关联参考方向：电流的参考方向与电压降的参考方向一致。 6.支路：由一个电路元件或多个电路元件串联构成电路的一个分支。 7.节点：电路中三条或三条以上支路连接点。 8.回路：电路中由若干支路构成的任一闭合路径。 9.网孔：对于平面电路而言，其内部不包含支路的回路。 10.拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约 束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。 U（直流电压源）或是一定的时间11.理想电压源：是一个二端元件，其端电压为一恒定值 S u t，与流过它的电流（端电流）无关。 函数() S 12.理想电流源是一个二端元件，其输出电流为一恒定值 I（直流电流源）或是一定的时间 S i t，与端电压无关。 函数() S 13.激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。 14.响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。 15.受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它 支路的电压或电流的控制。 16.受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电 流源。 17.电位：单位正电荷处在一定位置上所具有的电场能量之值。在电力工程中，通常选大地 为参考点，认为大地的电位为零。电路中某点的电位就是该点对参考点的电压。 18.单口电路：对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。 19.单口电路等效：如果一个单口电路N1和另一个单口电路N2端口的伏安关系完全相同， 则这两个单口电路对端口以外的电路而言是等效的，可进行互换。 20.无源单口电路：如果一个单口电路只含有电阻，或只含受控源或电阻，则为不含独立源 单口电路。就其单口特性而言，无源单口电路可等效为一个电阻。 21.支路电流法：以电路中各支路电流为未知量，根据元件的VAR和KCL、KVL约束关系， 列写独立的KCL方程和独立的KVL方程，解出各支路电流，如果有必要，则进一步计算其他待求量。 22.节点分析法：以节点电压（各独立节点对参考节点的电压降）为变量，对每个独立节点 列写KCL方程，然后根据欧姆定律，将各支路电流用节点电压表示，联立求解方程，求得各节点电压。解出节点电压后，就可以进一步求得其他待求电压、电流、功率。23.回路分析法：以回路电流（各网孔电流）为变量，对每个网孔列写KVL方程，然后根据
电路分析试题及答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
电路分析期中练习题 班级:___________学号:___________姓名:___________得分:___________ 一、单项选择题(10小题，共20分) 1．已知接成Y 形的三个电阻都是30Ω，则等效形的三个电阻值为（ ）。 A 、全是10Ω B 、两个30Ω一个90Ω C 、两个90Ω一个30Ω D 、全是90Ω 2. 电路如图所示，其网孔方程是： ? ??=+-=-040010032003002121I I I I 则CCVS 的控制系数r 为 A 、100Ω B 、-100Ω C 、50Ω D 、-50Ω 3. 如图所示，电路中电流I 为（ ）。 A 、-2.5A B 、2.5A C 、-1.5A D 、1.5A 4. 如图所示，电路中理想电流源的功率为（ ）。 A 、30W B 、60W C 、20W D 、-20W 5. 如图所示，二端网络a 、b 端的等效电阻为（ ）。 A 、12Ω B 、36Ω C 、48Ω D 、24Ω 10Ω 2A 10Ω 10Ω - 10V + +40V I
6. 如图所示，电路中电阻1Ω吸收的功率为（ ）。 A 、1W B 、4W C 、9W D 、81W 7. 如图所示，电路中电压U S 为（ ）。（提示：计算每条支路电流和电压） A 、4V B 、7V C 、2V D 、8V 8. 如图所示，结点1的结点电压方程为（ ）。 A 、6U 1-U 2=6 B 、5U 1=2 C 、5U 1=6 D 、6U 1-2U 2=2 9. 电流的参考方向为（ ）。 + - 1Ω Ω
试卷编号 命题人：审批人：试卷分类（ A 卷或 B 卷） A 大学试卷 学期：2006 至2007 学年度第 1 学期 课程：电路分析基础I 专业：信息学院05 级 班级：姓名：学号： （本小题 5分）求图示电路中 a、b 端的等效电阻R ab。 （本小题 6分）图示电路原已处于稳态，在t 0时开关打开，求则i 0 。 t0 4A 5 1F 0.5H 3 得分 题号一二三四五六七八九十 十十 总分得分 、得分 R ab =R2 得分
i(0+)=20/13=1.54A
（本小题 5 分）已知某二阶电路的微分方程为 则该电路的固有频率（特征根）为d 2 u dt 2 du 8 12u 10 dt 和___-6 ___ 。该电路处于阻尼 得分 （本大题6分）求图示二端网络的戴维南等效电路。u ab=10v, R0=3Ω 得分 （本小题 5分）图示电路中 , 电流I =0，求 U S。 Us=6v 得分 b
U=4.8V 得分 （本小题 5分） 电路如图示 , 求a 、b 点对地的电压 U a 、U b 及电流 I 。 3V U a =U b =2v, I=0A. 得分 （ 本 大 题10分 ） 试用网孔分析法求解图示电路的电流 I 1 、 I 2 、 I 3 。 I 1=4A, I 2=6A, I 3=I 1-I 2=-2A 得分 （本小题 10 分 ） 用节点分析法求电压 U 。 2 2V 1 I 1
（本大题12分）试用叠加定理求解图示电路中电流源的电压。 34 6+ 4A 4A 单独作用时， u'=8/3V; 3V 单独作用时， u'='-2V; 共同作用时， u=u'+u'='2/3V 得分 （本大题 12 分）试求图示电路中R L为何值时能获得最大功率，并计算此时该电路效率 Uoc=4v,R0=2.4Ω; R L= R0=2.4Ω时，获得最大功率 Pmax，Pmax＝ 5/3W; P s=40/3W，η＝ Pmax/ P s=12.5%。 100%为多
电路分析试题及答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电路分析期中练习题 班级:___________学号:___________姓名:___________得分:___________ 一、单项选择题(10小题，共20分) 1．已知接成Y 形的三个电阻都是30Ω，则等效?形的三个电阻值为（ ）。 A 、全是10Ω B 、两个30Ω一个90Ω C 、两个90Ω一个30Ω D 、全是90Ω 2. 电路如图所示，其网孔方程是： ? ??=+-=-04001003 2003002121I I I I 则CCVS 的控制系数r 为 A 、100Ω B 、-100Ω C 、50Ω D 、-50Ω 3. 如图所示，电路中电流I 为（ ）。 A 、-2.5A B 、2.5A C 、-1.5A D 、1.5A 4. 如图所示，电路中理想电流源的功率为（ ）。 A 、30W B 、60W C 、20W D 、-20W 5. 如图所示，二端网络a 、b 端的等效电阻为（ ）。 A 、12Ω B 、36Ω C 、48Ω D 、24Ω 10 2A 10 10 +40V I
6. 如图所示，电路中电阻1Ω吸收的功率为（ ）。 A 、1W B 、4W C 、9W D 、81W 7. 如图所示，电路中电压U S 为（ ）。（提示：计算每条支路电流和电压） A 、4V B 、7V C 、2V D 、8V 8. 如图所示，结点1的结点电压方程为（ ）。 A 、6U 1-U 2=6 B 、5U 1=2 C 、5U 1=6 D 、6U 1-2U 2=2 9. 电流的参考方向为（ ）。 + 1Ω
1、电流、电压参考方向的含义（任意的）；实际方向与参考方向的关系；关联参考方向的含义（参考方向的关系，而不是实际方向的关系） 2、P的表达式的列法，会计算元件的P，根据P可判断该元件是电源性还是负载性，能根据P的正负判定是吸收还是释放功率 3、节点、回路和网孔的概念 4、KCL、KVL的列法（KVL与方向无关）（依据是参考方向，对任意电路都适用）；会列KCL、KVL方程求解电路中的U和I；会求两点之间的电压 独立的KCL和KVL方程数会判定 5、理想电压源、理想电流源的特性（恒压不恒流、恒流不恒压）。 使用时的注意事项（理想电压源不允许短路、理想电流源不允许开路） 6、电位的概念及求解、特点（相对性） 7、等效的含义。（是伏安特性相同；对外等效，对内不等效；），会利用等效变换法求u和i 8、分压、分流公式及特点 9、R、L、C三种基本元件的伏安关系（关联和非关联参考方向） 包括时域形式及相量形式 能根据R、L、C三种基本元件的相量形式判断元件电压与电流的相位关系及振幅分析 R、L、C三种元件的串并联等效变换会计算 10、掌握电源之间的等效变换；理想电压源与理想电流源不能等效互换 11、受控源的特点；含受控源的输入电阻的求解、含受控源的支路电流分析法、节点方程、网孔方程会列 12、支路分析法的求解步骤（KCL、KVL的个数），会根据支路分析法求u
和i

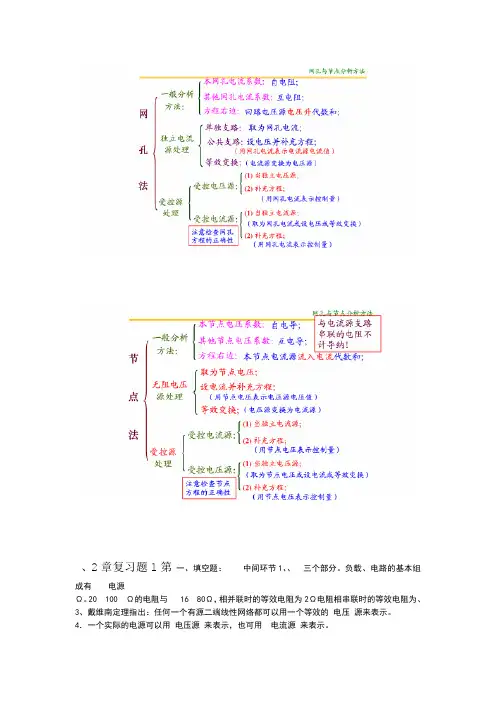

13、会根据电路列出电路的结点电压方程、网孔方程 14、叠加定理适用的范围、会用叠加定理求电路中的电压和电流，不起作用的电源的处理方式 15、会用戴维南定理求解电路中的u和i；电路中负载获得最大功率的条件及其最大功率的求解 16、在直流电路中，C、L的处理方式（L相当于短路，C相当于开路） 17、换路定理（u C、i L不能突变） 18、RC、RL电路的时间常数的表达式 19、一阶电路的三要素、会用三要素法求解电路的暂态响应，会根据三要素表达式求出三要素 20、交流电表的读数是有效值 21、正弦量的三要素，相位差的含义及其求解（三同），会根据相位差判断正弦量之间的相位关系（超前或滞后关系） 22、会根据正弦量的瞬时值表达式写出其对应的相量形式，能根据相量形式写出其对应的瞬时值表达式 23、掌握正弦量的书写形式（瞬时值、相量、振幅、有效值），各种表达式能正确区分 24、已知电表的读数，求其他表的读数 25、会求解正弦稳态电路的中的电流和电压 26、会计算无源单口网络的等效阻抗Z，会求阻抗的模和阻抗角，能根据阻抗角判定其电压与电流的相位关系 26、会计算电路的有功功率P、无功功率Q，视在功率S，三者之间的关系；会求解功率因素；功率因素提高的方法及含义
电路分析的基础知识 【内容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理论。本章主要介绍： 1、电路的组成及电路分析的概念； 2、电路中常用的基本物理量； 3、电路的基本元件； 4、基尔霍夫定律； 5、简单电阻电路的分析方法 6、简单RC电路的过渡过程 本章重点：简单直流电路的分析方法。 第一节电路的组成及电路分析的概念 一、电路及其作用 1、电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的电流通路。 2、电路的作用：电路的基本功能可分为两大类： ①是实现对信号的传递和处理。话筒→放大器→喇叭。 ②是实现能量的传输和转换。 发电机→升压变压器→导线→降压变压器→用电设备。 3、电路的组成：显然，任何一个电路都离不开提供能量的电源（或信号源）、消耗能量的负载（灯泡、喇叭）以及中间环节（连接二者之间的各种装置和线路）。电源、中间环节和负载是构成电路的三个基本组成部分。 二、电路分析和设计 ①电路分析：在已知电路结构和元件参数的条件下，求解电路待求电量的过程。 ②电路设计：在设定输入信号或功率的条件下，求解电路应有结构及参数的过程。 三、电路模型 1、电路元件①电路元件：在一定的条件下，忽略某些实际电器器件的次要因数，近似地将其理想化后所得到的只有单一电磁性能的元件----理想元件。 ②理想元件有：电阻元件R、电容元件C、电感元件L、电源。 2、电路模型：电路是由具体的电子设备和电子器件联接组成的。为了便于分析，通常将这些设备和器件理想化，并用规定的图形符号来表示这些元件，由此所得到的能反映实际电路联接方式的图形符号（电路图）称为电路模型，简称电路。 干电池 灯 泡 图1.1 手电筒实际电路 R L s U S R S 图1.2手电筒电路模型 电路模型是电路分析的基础。我们通过一个手电筒的实际电路来理解电路模型的建立过程。 （1）手电筒电路由电池、筒体、开关和灯泡组成；
《电路分析》章节测试题与答案 第1章单元测试 1、测量电流时，电流表与待测元件如何连接 答案：串联 2、如图电路，B点接地，电源电压为6V，则A点电位为（） 答案：6V 3、如图电路，电阻为3Ω，电流为2A，则A点电位为（） 答案：6V 4、电动势为12V、内阻为30Ω的电源，其开路电压为（） 答案：12V 5、某均匀规则的导体阻值为120Ω，将其对折后阻值变为（） 答案：30Ω 6、电路如图示，忽略电源内阻作用，求A点电位（） 答案：6V
7、额定功率为20W的电灯，工作30分钟，耗电几度（）： 答案：0.01度 8、如图，6Ω和4Ω两电阻串联，总电压U为5V，则U1和U2分别为（） 答案：3V、2V 9、3 个值为9Ω的电阻串联后，总电阻为（） 答案：27Ω 10、6个值为12Ω的电阻并联后，总电阻为（） 答案：2Ω 11、如图，4Ω和6Ω两电阻并联，总电流I为5A，则I1和I2分别为（） 答案：2A、3A 12、在如图所示电路中，为使输出电压UAB=1V，则输出电压UEF的值是（）。 答案：100V 第2章单元测试
1、如图1，节点数为。 答案：3 2、如图2，节点数为。 答案：4 3、如图1，支路数为。 答案：5 4、如图，左侧节点的KCL式为（） 答案：I1+I4+I6=0 5、如图，中间节点的KCL式为（） 答案：I2+I4-I5-I7=0 6、如图，I1、I2、I3、II 7、I8这六个电流之间的KCL关系式为（） 答案：该问题答案暂未收录，请手动搜索。 7、判断“基尔霍夫第二定律对任意回路都成立，与回路中元件性质无关”这句话是否正确。 答案：对
试卷编号 命题人：审批人：试卷分类（A卷或B卷）A 大学试卷 学期：2006至2007学年度第1学期 课程：电路分析基础 I专业：信息学院05级 班级：姓名：学号： 题号一二三四五六七八九 十十 十总分 一二 得分 一、得分 (本小题 5 分 )求图示电路中a、 b 端的等效电阻R ab。 R2 R1a b R ab=R2 二、得分 (本小题 6 分 )图示电路原已处于稳态，在t 0 时开关打开，求则i 0。 5i t 0 4A51F05.H3 i(0+)=20/13=1.54A
三、得分 (本大题6分)求图示二端网络的戴维南等效电路。 a +1 15V2 -1 1A2 2 b u ab=10v, R0=3Ω 四、得分 (本小题 5 分)图示电路中,电流I=0，求U S。 I 3 2A3 U S Us=6v 五、得分 (本小题 5 分)已知某二阶电路的微分方程为 d 2 u8 d u12 u 10 d t 2 d t 则该电路的固有频率(特征根 )为 ____-2________ 和___-6______ 。该电路处于 ___过 _____阻尼工作状态。
六、得分 (本小题 5 分 )电路如图示 ,求 a、 b 点对地的电压U a、U b及电流 I 。 1 1a1 I b 3V212V U a=U b=2v, I=0A. 七、得分 (本大题10分 )试用网孔分析法求解图示电路的电流I1、 I2、 I3。 4I1I 25 I 3 12V234V I1=4A, I 2=6A,I3=I1-I2=-2A 八、得分 (本小题 10 分 )用节点分析法求电压 U。 4 4U 14 U 1U 224 V U=4.8V
《电路分析》练习题 一、 填 空 题 1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。 2、电路分析的基本依据是_两类约束 方程。 3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。 4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ，称为叠加定理。 5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。 6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。 7、图1所示电路中电流i = 2 A 。 图1 8、图2所示单口网络的短路电流sc i = 1 A 。 图2 9、图3所示电路中电压 u = -4 V 。 图3 10、图4所示单口网络的等效电阻= 2 Ω。 图4 11、动态电路是指含有__动态_____元件的电路，其电路方程是微分方程。 12、5F 的线性电容的端口特性为q u 2.0=。 Ω 16V Ω - 10V + u -+ Ω 4a b
13、端口特性为43+=i ψ的二端电路元件是__电感_____元件。 14、10Ω电阻和0.2F 电容并联电路的时间常数为___2____s 。 15、1Ω电阻和2H 电感并联一阶电路中，电感电压零输入响应为 t L e u 5.0)0(-+ V 。 16、RLC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为___5____A 。 17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_____W 。 18.如图5所示谐振电路，已知S U =100mv,则谐振时电压Uc = V 。 图5 19. 如图6所示电路,已知R=3Ω，L ω=1Ω ,I=10 A ，则R I = A 。 图6 20、将图7所示电压源等效为电流源时，其电流源=S I A ，内阻=s R Ω。 6Ω 图7 21、将图8所示电流源等效为电压源时，其电压源U s = V, 内阻=s R Ω。 2 6A
电路分析期中练习题 班级:___________学号:___________姓名:___________得分:___________ 一、单项选择题(10小题，共20分) 1．已知接成Y 形的三个电阻都是30Ω，则等效?形的三个电阻值为（ ）。 A 、全是10Ω B 、两个30Ω一个90Ω C 、两个90Ω一个30Ω D 、全是90Ω 2. 电路如图所示，其网孔方程是： ???=+-=-0 4001003 2003002121I I I I 则CCVS 的控制系数r 为 A 、100Ω B 、-100Ω C 、50Ω D 、-50Ω 3. 如图所示，电路中电流I 为（ ）。 A 、-2.5A B 、2.5A C 、-1.5A D 、1.5A 4. 如图所示，电路中理想电流源的功率为（ ）。 A 、30W B 、60W C 、20W D 、-20W 5. 如图所示，二端网络a 、b 端的等效电阻为（ ）。 A 、12Ω B 、36Ω C 、48Ω D 、24Ω 15 4Ω 5Ω 24 24a b 10 10+40V I 102A
6. 如图所示，电路中电阻1Ω吸收的功率为（ ）。 A 、1W B 、4W C 、9W D 、81W 7. 如图所示，电路中电压U S 为（ ）。（提示：计算每条支路电流和电压） A 、4V B 、7V C 、2V D 、8V 8. 如图所示，结点1的结点电压方程为（ ）。 A 、6U 1-U 2=6 B 、5U 1=2 C 、5U 1=6 D 、6U 1-2U 2=2 9. 电流的参考方向为（ ）。 A 、正电荷的移动方向 B 、负电荷的移动方向 C 、电流的实际方向 D 、沿电路任意选定的某一方向 10. 如图所示，电路中电流I 为（ ）。 A 、1A B 、2A C 、-1A D 、 -2A 1Ω
第一章电路分析的基础知识 内容提要 【了解】电路的相关概念 【熟悉】三个基本物理量：电流、电压、功率 【掌握】电路元件的伏安关系（电阻、电感、电容、电源） 【掌握】电路结构的基尔霍夫定律（KCL、KVL） 【掌握】简单直流电阻电路的分析方法（电阻的串、并联及分压、分流公式） 【熟悉】等效变换、戴维南定理、迭加定理 【了解】 RC的过渡过程 一．一．网上导学 二．二．典型例题 三．三．本章小结 四．四．习题答案 网上导学 *概述：由三部分组成 电路分析(直流,第一章)、电子技术(数字,二~七)、数字系统(了解,八) 特点： 1.1. 相关课程删除(大学物理、电路与磁路)和滞后(高等数 学 ),难度大； 2.2. 内容多、课时少，强调自主学习； 3.3. 是一门实践性很强的课程(实验). 要求认真听课，独立完成作业 *了解电路的相关概念：p1~p3 电路(电路元件的联结体)、作用(产生或处理信号、功率)；
电路分析〔电路结构和参数→求解待求电量,唯一〕, 电路设计〔电路所要实现功能→求解电路结构和参数,多样〕 电路结构的相关名词：支路(“串联”),节点(支路连接点),回路及绕行方向〔参考图1.1.1〕P2。 图1.1.1 一.三个基本物理量电流、电压和功率：p3~p7 1.1.电流： 定义〔I＝ΔQ/Δt〕、单位（A）、字符〔I、i、i（t）〕，电流的真实方向（正电荷）〔参考图⒈⒉⒈P3〕 图1.2.1 2.2.电压：定义〔Uab＝ΔW/ΔQ〕、单位（V）、字符〔U、u、 u（t）〕，电压的真实极性（＋、－）〔参考图⒈⒉⒊P4〕 图1.2.3 3.电压和电位的关系： 电位：节点对参考点电压,Ua＝Uao； 电压：两片点间电位差,Uab＝Ua-Ub=-Uba； 例电路如图所示,试分别求出当c或b点为参考点时电位Ua、Ub 和Uab.
命题人：审批人：试卷分类（A卷或B卷） A 大学试卷 学期： 2006 至 2007学年度第 1 学期课程：电路分析基础I 专业：信息学院05级班级：姓名：学号： (本小题5分) 求图示电路中a、b 1 R 2 (本小题6分) Ωi(0+)=20/13=1.54A
( 本 大 题6分 ) 求图示二端网络的戴维南等效电路。 1A a b u ab =10v, R 0=3Ω (本小题5分)图示电路中, 电流I =0，求U S 。 Us=6v (本小题5分)已知某二阶电路的微分方程为d d d d 22 81210u t u t u ++=则该电路的固有频率(特征根)为____-2________和___-6______。该电路处于___过_____阻尼工作状态。
六、 (本小题5分)电路如图示, 求a 、b 点对地的电压U a 、U b 及电流I 。 U a =U b =2v, I=0A. ( 本 大 题10分 ) 试用网孔分析法求解图示电路的电流、、。 I 1=4A, I 2=6A, I 3=I 1-I 2=-2A (本小题10分)用节点分析法求电压U 。 U U=4.8V
( 本 大 题12分 ) 试用叠加定理求解图示电路中电流源的电压。 3V 4A 单独作用时，u ’=8/3V; 3V 单独作用时，u ’’=-2V; 共同作用时，u=u ’+u ’’=2/3V 。 十、 ( 本 大 题12分 ) 为多少。 Uoc=4v,R 0=2.4Ω; R L = R 0=2.4Ω时，获得最大功率Pmax ，Pmax ＝5/3W;
电路分析的基础知识 【容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理论。本章主要介绍： 1、电路的组成及电路分析的概念； 2、电路中常用的基本物理量； 3、电路的基本元件； 4、基尔霍夫定律； 5、简单电阻电路的分析方法 6、简单RC电路的过渡过程 本章重点：简单直流电路的分析方法。 第一节电路的组成及电路分析的概念 一、电路及其作用 1、电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的电流通路。 2、电路的作用：电路的基本功能可分为两大类： ①是实现对信号的传递和处理。话筒→放大器→喇叭。 ②是实现能量的传输和转换。 发电机→升压变压器→导线→降压变压器→用电设备。 3、电路的组成：显然，任何一个电路都离不开提供能量的电源（或信号源）、消耗能量的负载（灯泡、喇叭）以及中间环节（连接二者之间的各种装置和线路）。电源、中间环节和负载是构成电路的三个基本组成部分。 二、电路分析和设计 ①电路分析：在已知电路结构和元件参数的条件下，求解电路待求电量的过程。 ②电路设计：在设定输入信号或功率的条件下，求解电路应有结构及参数的过程。 三、电路模型 1、电路元件①电路元件：在一定的条件下，忽略某些实际电器器件的次要因数，近似地将其理想化后所得到的只有单一电磁性能的元件----理想元件。 ②理想元件有：电阻元件R、电容元件C、电感元件L、电源。 2、电路模型：电路是由具体的电子设备和电子器件联接组成的。为了便于分析，通常将这些设备和器件理想化，并用规定的图形符号来表示这些元件，由此所得到的能反映实际电路联接方式的图形符号（电路图）称为电路模型，简称电路。 干电池 灯 泡 图1.1 手电筒实际电路 R L s U S R S 图1.2手电筒电路模型 电路模型是电路分析的基础。我们通过一个手电筒的实际电路来理解电路模型的建立过程。 （1）手电筒电路由电池、筒体、开关和灯泡组成；
猪0.0 你是最棒的坚持下去永远支持你小铭铭@ “电路分析基础”试题(120分钟)—III 一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答 案的号码填入提干的括号内。每小题2分，共40分） 1、图示电路中电流i等于（） 1）1A 2）2A 3）3A 4）4A 2、图示单口网络的短路电流sc i等于（）1）1A 2）1.5A 3）3A 4）-1A 3、图示电路中电压u等于（）1）4V 2）-4V 3）6V 4）-6V Ω 1 6V Ω 4 - 10V + u - +
4、图示单口网络的开路电压oc u 等于（ ） 1）3V 2）4V 3）5V 4）9V 5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W 2）4W 3）9W 4）12W 6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W 7、图示单口网络的等效电阻等于（ ） 1）2Ω 2）4Ω 3）6Ω 4）-2Ω Ω 2Ω 1 5:1 L Ω 4a b
3 8、图示电路中开关断开时的电容电压)0(+c u 等于（ 1）2V 2）3V 3）4V 4）0V 9、图示电路开关闭合后的电压)(∞c u 等于（ ） 1）2V 2）4V 3）6V 4）8V 10、图示电路在开关断开后电路的时间常数等于（ ）1）2S 2）3S 3）4S 4）7S 11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）t e 25- A 2）t e 5.05- A 3）)1(52t e -- A 4）)1( 55.0t e -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（） 2V 6V + - c u F 1i 1H u 1H s u
