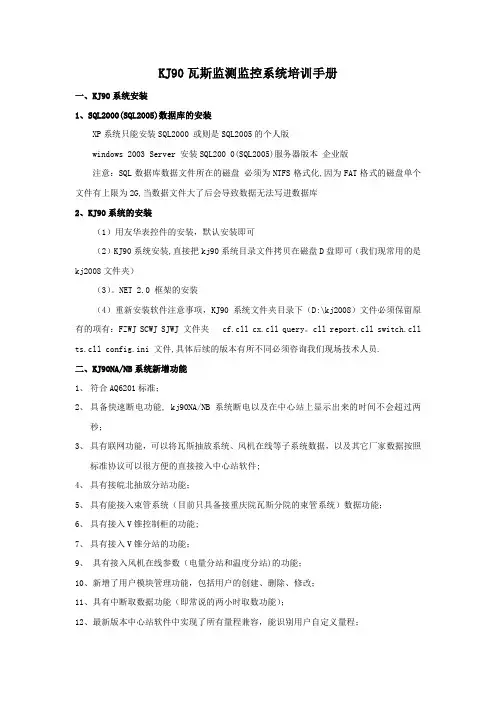

KJ90瓦斯监测监控系统培训手册
一、KJ90系统安装
1、SQL2000（SQL2005）数据库的安装
XP系统只能安装SQL2000 或则是SQL2005的个人版
windows 2003 Server 安装SQL200 0(SQL2005)服务器版本企业版
注意：SQL数据库数据文件所在的磁盘必须为NTFS格式化，因为FAT格式的磁盘单个文件有上限为2G，当数据文件大了后会导致数据无法写进数据库
2、KJ90系统的安装
（1）用友华表控件的安装，默认安装即可
（2）KJ90系统安装，直接把kj90系统目录文件拷贝在磁盘D盘即可（我们现常用的是kj2008文件夹）
（3）.NET 框架的安装
：
（4）重新安装软件注意事项，KJ90系统文件夹目录下（D:\kj2008）文件必须保留原有的项有：FZWJ SCWJ SJWJ 文件夹文件，具体后续的版本有所不同必须咨询我们现场技术人员。
二、KJ90NA/NB系统新增功能
1、符合AQ6201标准；
2、具备快速断电功能，kj90NA/NB系统断电以及在中心站上显示出来的时间不会超过两
秒；
3、具有联网功能，可以将瓦斯抽放系统、风机在线等子系统数据，以及其它厂家数据按照
标准协议可以很方便的直接接入中心站软件；
4、具有接皖北抽放分站功能；
5、具有能接入束管系统（目前只具备接重庆院瓦斯分院的束管系统）数据功能；
6、具有接入V锥控制柜的功能；
7、具有接入V锥分站的功能；
9、具有接入风机在线参数（电量分站和温度分站）的功能；
>
10、新增了用户模块管理功能，包括用户的创建、删除、修改；
11、具有中断取数据功能（即常说的两小时取数功能）；
12、最新版本中心站软件中实现了所有量程兼容，能识别用户自定义量程；
13、所有测点定义信息所涉及的类型读取XML文档，添加类型更加灵活，类型包括模拟量类型、开关量、智能开能开停类型、控制量状态类型、开停、智能开停状态类型；
14、操作记录功能，用户的所有操作系统都会自动记录。
三、KJ90NA/NB系统常见操作
1、测点定义
测点定义是系统定义的核心，只有通过测点的定义，才有可能实现数据的监测。在菜单栏中用鼠标单击“参数设置(S)”菜单，弹出下拉式菜单，如下图所示
选择“测点定义ctr+c”，弹出一个用户登陆窗口
.
输入相应的用户名和密码，进入测点定义信息对话框，如下图所示：
在该对话框内包括：分站及断口定义、模拟量定义、开停定义、智能开停、控制量定义、交叉断电、流量定义。
1．1分站及端口定义
(1)选择分站号：在“选择分站号”栏下拉式菜单中（数值范围：001～255）选择分站号，如：003（若003后面有★符号表示003#分站已经定义）；
(2)设置分站IP地址：如003#分站的IP地址为：10.1.1.100；另外分站的IP地址的分配必须通过分站转换器设置程序来设置，用鼠标左键点击菜单“参数设置”——>“系统参数””ip地址管理”进入转换器设置程序，在这里就可以实现对分站的与地面的中心站之间的通信的设置。
(3)选择分站类型（与井下实物一一对应）：分站类型包括：抽放分站、八模八开六控、八模八开八控互换、四模四开四控互换、二模二开二控互换、提升分站、KFD—4（4路）、KFD—4（2路））：八模八开八控互换；
(4)输入分站位置（即井下分站安装位置）：如003#分站的分站位置为：地面测试；最后把“响铃报警”、“运行记录”、“密采记录”选上。
(5)选择分站端口：
&
端口定义对话框包括对开关量和模拟量的配置。模代表模拟量如瓦斯、风速、温度等，开代表开关量如设备开停、风门开关、馈电等。根据井下实际安装的进行配置。例003＃分站的1#、2#口接的是瓦斯传感器，3#、4#口接风门开关，其没有安装。配置如图，1#号口接模拟量（单击模即可选上）、2#口接模拟量（单击模即可选上）、3#号口接开关量（单击开
即可选上）、4#号口接开关量（单击开即可选上）
1．2模拟量定义
在“中心站主控软件—定义信息”对话框，单击“模拟量定义”，进入模拟量定义对话框，选择测点号、类型（井下对应的传感器及量程）、制式（包括：频率型、电流型、电压型）、单位，输入误差带、输入井下安装位置、上限断电值、上限报警值、上限断电恢复值、上限预警值，并根据井下实际情况选择上限断电值对应的控制口。在异常处理栏根据实际情况选择上溢对应控制口、断线对应控制口、，选上响铃报警、运行记录、密采记录，最后必须按下定义有效，分站信息定义完后点击“保存已定义信息（S）”保存定义信息。
例如我们定义了003#分站的两个模拟量口1#口和2#口，则在测点号下拉式菜单中会自动生成两测点号003A01、003A02，如对测点号003A01（即3号分站1号口模拟量）的定义：选择测点号003A01，类型为：风速0—15，制式：频率型，单位：m/s，误差带：%（即波动范围达到才给予记录），上限断电值：15对应控制口1、2口，上限报警值：10，上限断电恢复值：9，上限预警值：8，安装位置：炸药库风速，最后电击“定义有效”完成对测点号003A01的定义，同理我们亦可对测点号003A02 定义。下图是对测点号003A01定义的画面。
1．3开停定义
在“中心站主控软件—定义信息”对话框，用鼠标单击“开停定义”，便进入开停定义界面。选择对应的测点号、传感器类型、0态信息、1态信息、2态信息、并选择三态对应的控制口（设备开停若要故障闭锁就选择0态对应的控制口，风电闭锁就选择1态对应的控制口，其它设备开停就用控制）、输入传感器安装位置，最后选上响铃报警、运行记录，点击“定义有效”，完成对开停量的定义。
注意：所有的0态、1态、2态必须根据不同的传感器类型来定义。
例：在005＃分站1110掘进局扇处安装一台设备开停，并实现风电闭锁控制2，其定义如下图，选择测点号005D03(前提是定义了005#分站并且3#口定义的是开关量)，传感器类型选择设备开停，0态信息选择：断线（对应控制口没有），1态信息：停（对应控制口2），2态信息：开（对应控制口没有），安装位置：1110掘进局扇，响铃报警、运行记录勾上，点击“定义有效”，测点号005D03的定义完成。（分站所有测点号定义完成后单击“保存已定义信息”完成对005#分站测点信息的定义）
1．4智能开停定义
用鼠标点击“智能开停”便进入智能开停定义界面。选择智能端口定义栏里面的端口号（智能开停有八个端口，如：选择01、02号口），选择对应的测点号（01对应003Z01、02对应003Z02）、传感器类型、0态信息、1态信息、2态信息、并选择三态对应的控制口、输入传感器安装位置，最后选上响铃报警、运行记录、累计钩数（计算次数），点击“定义有效”，完成对智能开停的定义。
注意：必须先选择端口号，再选择对应的测点号，所有的0态、1态、2态必须根据不同的传感器类型来定义。
例：在3＃分站安装一台风门开关，如下图
1．5控制量定义
在“中心站主控软件—定义信息”对话框，单击“控制量定义”，进入控制量定义界面。选择测点号（对KFD—2型分站为八控制口）、并选择0态为复电、1态为断电（或者意思相近为宜）。并输入所控制开关的位置（与井下同步），勾上响铃报警、运行记录，单击“定义有效”按钮完成对控制量的定义。
~
2 分站、测点删除
在菜单栏中用鼠标单击“设置(S)”菜单，弹出下拉式菜单，点击“测点定义ctr+c”，进入中心站主控软件—定义信息对话框，在分站定义栏里，选择所定义好了的分站如：分站003，再选择所要删除的测点号如：003A02，然后单击“删除测点”按钮，则测点号003A02从定义信息对话框中删除。
如要删除003分站，只需要单击“删除当前分站”，则003号分站的所有信息（包括003号分站的所有测点定义信息）被删除。
3 交叉断电
交叉断电，它是KJ90系统的一项强大功能，能很好满足煤矿井下各种超限断电需求，交叉断电也是KJ90宽带系统优于其它系统的又一地方，可以通过一个测点状态来控制你想控制的通道。交叉断电定义主要是对其断电逻辑进行设置，主控通道是指模拟量超限要求执行交叉断电的通道。被控通道是指被要求执行断电的通道。KJ90宽带系统可要求同时为八个分站（每个分站有八个控制口）为其执行交叉断电，每个被选分站又可8个端口同时执行，具体情况可根据实际需要设置。
(1)异地断电：第一步：选择主通道；第二步：选择断电条件(有超限断电、异常断电、0态断电、1态断电、2态断电)；第三步：选择被控通道，一个主通道（即一个测点）可以同时控制任意8个分站的任意控制口；第四部：单击“存盘”按钮完成交叉断电的定义。如：
