生产工艺文件
名称： PCBA三防漆作业指导书拟制：
修改：
审核：
日期：
一、PCBA三防漆作用
现代电子设备越来越广泛，需要对抗热气，湿气，化学品，甚至毒气、盐雾等恶劣环境，敷形涂料能有效地抵抗各种恶劣环境，保护电子电路免受环境侵蚀。三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受坏境的侵蚀，具有良好的耐高低温性能，其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能，可以有效的为印刷电路板（PCBA）提供长期保护。
二、内容及适用范围：
本操作规程规定了本公司所有类型PCBA板卡刷涂三防漆的操作规范、工艺要求和质量要求。
三、使用材料、工具：
三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱。
四、技术要求：
1、刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2、使用的毛刷要保持清洁，禁止再用于其他作业；毛刷涂漆时要注意不要滴漏到不需涂漆的部分；使用后的毛刷要用稀料等清洗干净。
3、涂覆层要透明，并且均匀覆盖PCB板和元件，色泽和稠度均匀一致。
4、工艺步骤为：涂刷A面→表干→涂刷B面→室温固化
5、喷涂厚度：喷涂厚度为：0.1mm—0.3mm
6、涂覆作业区域温度应不低于16℃且相对湿度低于75%的条件下进行（空气湿度过高喷漆会无光泽，且保护性会降低）。PCB作为复合材料会吸潮，如不去潮，三防漆不能充分起保护作用，预干、真空干燥可去除大部分湿气。
五、刷涂三防漆工艺要求：
1、清洁和烘板，除去潮气和水分。刷涂前必须先将要刷涂PCBA板表面的灰尘、潮气和松香除净，使三防漆很好地粘着在线路板表面。烘板条件：60°C，30—40分钟，在烘箱中取出后趁热涂敷效果更佳。
2、按产品尺寸及板面元件布局正确选择使用毛刷，将三防漆倒入容器内，然后
用毛刷粘适当胶液对线路板进行均匀刷涂。
3、刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
4、刷涂时PCBA板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，刷涂厚度在0.1-0.3mm之间为宜。
5、刷涂后插式元件多的一面向上水平摆放在风干架上表干固化（用加热的方法可使涂层加速固化）。

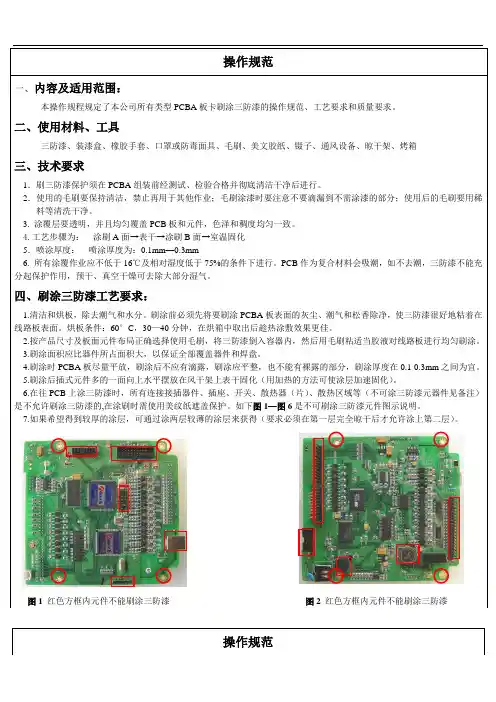

6、在往PCB上涂三防漆时，所有连接接插器件、插座、开关、散热器（片）、散热区域等（不可涂三防漆元器件见备注）是不允许刷涂三防漆的,在涂刷时需使用美纹纸遮盖保护。如下图是不可刷涂三防漆元件图示说明。
7、如果希望得到较厚的涂层，可通过涂两层较薄的涂层来获得（要求必须在第一层完全晾干后才允许涂上第二层）。
8、电源上板和采集上板等贴合在板子上有空隙的插座，要先用热溶胶封住空隙，再贴美纹纸，之后喷涂三防漆，以免三防漆喷入插针内造成难以插拔和接触不良。
六、操作要求：
1、三防工作要在单独的密闭房间进行，操作间一定有良好的通风设施。
2、操作间禁止吸烟、饮食、饮水，工作前不要引用酒精性饮料。
3、操作时要戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免
伤害到身体。
4、工作完毕后，要及时清洗用过的器皿，整理、檫试工具和设备，并将装有三
防漆的容器盖盖严。
5、工作场所应清洁无尘，无粉尘飞扬，并禁止无关人员进入。
6、工具和设备要充分接地，并做好静电防护措施。
7、操作时不要将PCBA重叠放置；PCB板要水平放置。
8、每批次原料在使用前，应做小样固化试验（3——5PCS）。
六、质量要求：
1、PCB表面不能有流漆、滴漏现象，不可有半润湿现象。
2、三防漆层应平整、光亮，薄厚均匀，将焊盘、贴式元件或导体表面保护好。
3．漆层表面不能有桔皮形、气泡、针孔、波纹现象。
4．不需要防护的器件或元件上不需刷涂三防漆。
5．三防后的印制板应干净、整洁，没有元器件损伤现象。
6．板面和元器件上没有污物、手印、波纹、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象。
七、储存要求：
1、原材料应储存在阴凉、干燥的库房内（室温不宜超过30度），安装有防爆型
通风系统和设备，并应远离热源。
2、要与其它种类的化学品分开储存，并要有明确的物料标识，切忌混储。
3、注意防火，并配备消防器材。
4、储存库房应备有泄露应急设备和合理的收容材料（如沙土）。
5、库房应保持通风，防止泄露气体聚集而引发意外。
6、储存容器上应注明有效使用日期。
7、存储货架或设备应接地良好，禁止使用易产生火花的设备和工具。
八、注意事项：
1、三防漆超过保质期，禁止使用。
2、存储容器开封后应密闭保存。
3、禁止把使用剩余的三防漆倒回原存储容器内，要分开密闭保存。
4、长时间（大于12小时）未开启工作间或存储间，应通风15分钟后再进入。
5、不慎溅入眼镜应立即翻开上下眼睑，用流动清水或生理盐水冲洗干净，然后就医处理。
6、刷涂时如感觉不适，应迅速离开作业现场至空气新鲜处，呼吸困难时给予输氧，然后就医处理。
