XTD型陶瓷旋风除尘器
参考资料：https://www.doczj.com/doc/2d12314071.html,

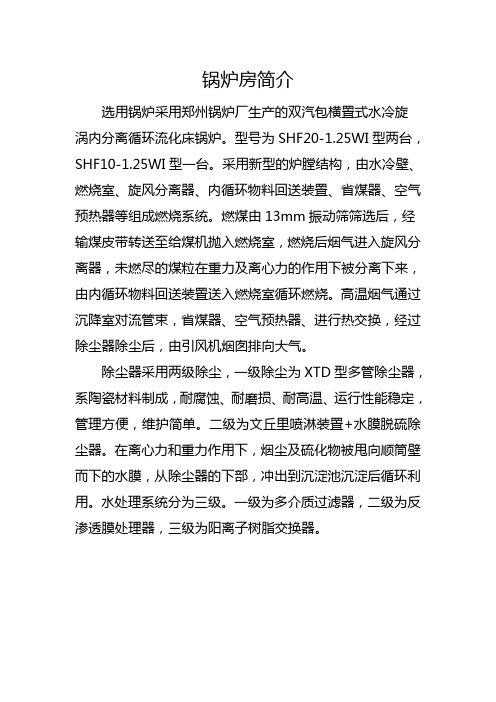

陶瓷旋风除尘器系陶瓷材料制成。耐腐蚀,耐磨损,耐高温,使用寿命长达20年之久运行性能稳定可靠,管理方便,维护简单,无运行费用,占地面积小,适用范围广,在锅炉粉尘治理中,从0.5～670吨/时都可选用本除尘器。
一, 用途和特点
适用于各种型号和各种燃烧方式的工业锅
1. 炉及热电站锅炉的粉尘治理。如链条炉,往复炉,沸腾炉,抛煤机炉,煤粉炉,硫化床炉等。
2. 对于其它工业粉尘,同样可用本除尘器治理,还可利用本除尘器进行水泥及其它有实用价值的粉尘进行回收。
3. 处理风量大,负荷适应性强,陶瓷机芯光滑耐用,不会产生堵塞现象。占地面积小,可根据用户场地情况,因地制宜,灵活地进行安装,置于室内,露天均可。
4,除尘器使用的陶瓷旋风子采用优质陶瓷材料,经过严格陶瓷制作工艺,经1300 ℃烧制而成。这使其具备了抗高温的特性。在磨损方面,陶瓷耐磨性远大于HT200 铸铁,使用寿命可达15-20 年之久。陶瓷旋风子由排气管,导向器,排灰口组成,该结构的合理设计,有效地避免了系统可能造成的漏风,漏气,影响旋风分离的效果,在除尘效率,林格曼黑度指标上得到更有效的改善。本企业陶瓷旋风子检测标准：旋风子个连接
面平面度不应大于2mm ；旋风子表面不应有裂纹,局部残缺以及其它可能影响产品的正常运行的缺陷。
5,管理方便,维修简单。
二,工作原理
本除尘属旋风类除尘器,除尘器机芯—导向器,旋风子,排气管系采用优
质陶瓷材料制成,当含尘气体进入除尘器入口,通过陶瓷导向器,于旋风子内部旋转,在离心力的作用下,粉尘和气体分离,粉尘降落在集尘箱内,经星形卸料器排出,同时可采用干法除尘,湿法出灰。并对可以利用粉尘进行回收。
三,技术分析
1,一次性投资少
本除尘器与静电除尘器相比,总投资少,与水膜式除尘器相比,不用循环水,没有二次扬程,无废水排放,不需增加水处理的设备。
2,节约维修资金
本除尘器基本不需维修。
3,使用寿命长,设备本体保修8年。
四,技术性能
1. 除尘效率：＞92%
2. 设备阻力：700～900Pa
3. 林格曼黑度：0～1级
五, 安装使用及注意事项
1.在安装过程中注意碰撞,应轻拿轻放。
2.在安装时,箱体与灰斗法兰,进出口法兰连接时中间必须使用石棉绳,并用螺栓栓紧,绝对防止漏风,影响除尘效果。
3.在投入正常运行后,星形卸料器自动出灰,减少了工人劳动强度,出来的灰进入灰仓进行水雾喷淋,定时清理灰仓。
4.由设计使用单位应根据锅炉的烟气流量,配套使用除尘器,我单位也可
根据锅炉现场设计除尘器的布置。
5.安装后应在120摄氏度以下烘烤（20吨以下可安装后即用）三天,缓慢将除尘器内施工砌筑水分排出。
