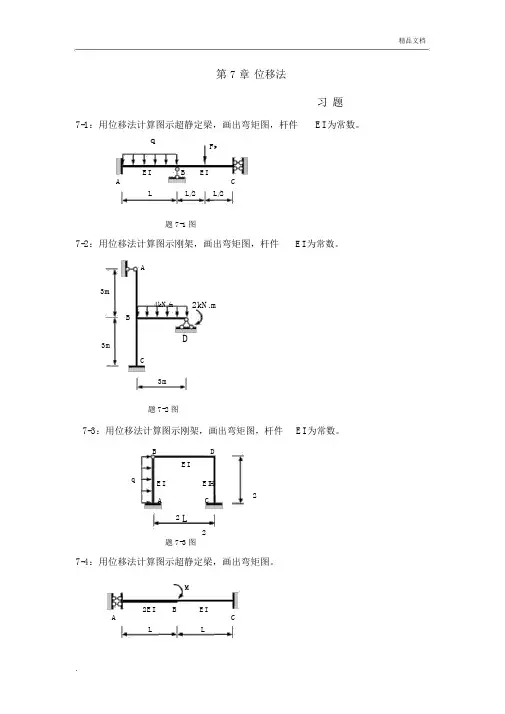

第7章 位移法
习 题
7-1：用位移法计算图示超静定梁，画出弯矩图，杆件EI 为常数。
题7-1图
7-2：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。
题7-2图
7-3：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。
题7-3图
7-4：用位移法计算图示超静定梁，画出弯矩图。
q
2
题7-4图
7-5：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。
题7-5图
7-6：用位移法计算图示排架，画出弯矩图。
题7-6图
7-7：用典型方程法计算7-2题，画出弯矩图。 7-8：用典型方程法计算7-3题，画出弯矩图。 7-9：用典型方程法计算7-5题，画出弯矩图。
7-10：用典型方程法计算图示桁架，求出方程中的系数和自由项。
题7-10图
7-11
：用典型方程法计算图示刚架，求出方程中的系数和自由项。
10kN
3.510
kN
4 E
题7-11图
7-12：用位移法计算图示结构，杆件EI 为常数（只需做到建立好位移法方程即可）。
题7-12图
7-13：用位移法计算图示结构，并画出弯矩图。
题7-13图
7-14
：用位移法计算图示结构，并画出弯矩图。
F
F
题7-14图
7-15：用位移法计算图示刚架,画出弯矩图。
题7-15图
7-16：用位移法计算图示结构，并画出弯矩图。
题7-16图
7-17：用位移法计算图示结构，并绘弯矩图，所有杆件的EI 均相同。
q
题7-17图
7-18：确定图示结构用位移法求解的最少未知量个数，并画出基本体系。
题7-18图
7-19：利用对称性画出图示结构的半刚架，并在图上标出未知量，除GD 杆外，其它杆件的EI 均为常数。
（c ）
（b ）
B
题7-19图
7-20：请求出图示刚架位移法方程中的系数和自由项。
题7-20图
7-21：利用对称性对图示结构进行简化，画出半刚架，并确定未知量，杆件的 EI 为常数。
题7-21图
7-22：对图示结构请用位移法进行计算，只要做到建立好位移法方程即可。
原结构
基本体系
题7-22图
7-23：用位移法计算图示结构，并绘弯矩图。
题7-23图
7-24：图示结构支座A 处发生θ转角，C 处水平、竖向均为弹簧支座，弹簧刚度为k ，试用位移法计算图示结构，做到建立好方程即可。
题7-24图
7-25：用位移法计算图示结构，只需做到建立好方程即可。
q
题7-25图
7-26：用位移法计算图示结构，画出弯矩图。
题7-26图
7-27：用位移法计算图示剪力静定结构，画出弯矩图。
题7-27图
7-28：结构发生了如图所示的温度变化，请用位移法求解，画出弯矩图，杆件的
EI 均相同。
00
2
题7-28图
7-29：用位移法计算图示静定结构，画出弯矩图。
题7-29图
7-30：对7-1题取图示基本体系，请求出系数和自由项。
题7-30图
（注：范文素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注。）
q
第七章 矩阵位移法 一、是非题 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性和奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。 6、结 构 刚 度 矩 阵 是 对 称 矩 阵 ，即 有K i j = K j i ，这 可 由 位 移 互 等 定 理 得 到 证 明 。 7、结构刚度方程矩阵形式为：[]{}{}K P ?=，它是整个结构所应满足的变形条件。 ? 8、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。 9、等效结点荷载数值等于汇交于该结点所有固端力的代数和。 10、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。 11、矩阵位移法既能计算超静定结构，也能计算静定结构。 二、选择题 1、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234 2、平面杆件结构一般情况下的单元刚度矩阵[]k 66?，就其性质而言，是： A ．非对称、奇异矩阵； B ．对称、奇异矩阵； C ．对称、非奇异矩阵； D ．非对称、非奇异矩阵。 — 3、单元i j 在图示两种坐标系中的刚度矩阵相比：
第九章 矩阵位移法 【练习题】 9-1 是非题： 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性和奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。 6、结 构 刚 度 矩 阵 是 对 称 矩 阵 ，即 有K i j = K j i ，这 可 由 位 移 互 等 定 理 得 到 证 明 。 7、结构刚度方程矩阵形式为：[]{}{}K P ?=，它是整个结构所应满足的变形条件。 8、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。 9、等效结点荷载数值等于汇交于该结点所有固端力的代数和。 10、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。 11、矩阵位移法既能计算超静定结构，也能计算静定结构。 9-2 选择题： 1、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234 2、平面杆件结构一般情况下的单元刚度矩阵[]k 66?，就其性质而言，是： A ．非对称、奇异矩阵； B ．对称、奇异矩阵； C ．对称、非奇异矩阵； D ．非对称、非奇异矩阵。 3、单元i j 在图示两种坐标系中的刚度矩阵相比： A ．完全相同； B ．第2、3、5、6行(列)等值异号； C ．第2、5行(列)等值异号； D ．第3、6行(列)等值异号。
同济大学朱慈勉结构力学第7章位移法习题答案 7-1 试确定图示结构的位移法基本未知量数目，并绘出基本结构。 (a) (b) (c) 1个角位移3个角位移，1个线位移4个角位移，3个线位移 (d) (e) (f) 3个角位移，1个线位移2个线位移3个角位移，2个线位移 (g) (h) (i) 一个角位移，一个线位移一个角位移，一个线位移三个角位移，一个线位移
7-5 试用位移法计算图示结构，并绘出其内力图。 (a) 解：（1）确定基本未知量和基本结构 有一个角位移未知量，基本结构见图。 Z 1M 图 2 13 ql p M 图 （2）位移法典型方程 11110 p r Z R += （3）确定系数并解方程 i ql Z ql iZ ql R i r p 240 3 1831 ,82 12 12 111= =-∴-== （4）画M 图 M 图 l l l q
(b) 解：（1）确定基本未知量 1个角位移未知量，各弯矩图如下 1Z =1M 图 3 EI p M 图 （2）位移法典型方程 1111 0p r Z R += （3）确定系数并解方程 1115 ,352 p r EI R = =- 1 53502E I Z -= 114Z EI = （4）画M 图 () KN m M ?图 4m 4m 4m
解：（1）确定基本未知量 一个线位移未知量，各种M 图如下 1M 图 243 EI 243 EI 1243 EI p M 图 F R （2）位移法典型方程 11110 p r Z R +=（3）确定系数并解方程 1114 ,243 p p r EI R F = =- 14 0243 p EIZ F -= 12434Z EI = （4）画M 图 94 M 图 6m 6m F P 4
第八章 矩阵位移法 – 老八校 一、判断题： 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性和奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、结构刚度方程矩阵形式为：[]{}{}K P ?=，它是整个结构所应满足的变形条件。 6、图示结构用矩阵位移法计算时（计轴向变形）未知量数目为8个。 7、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。 8、等效结点荷载数值等于汇交于该结点所有固端力的代数和。 9、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。 10、矩阵位移法既能计算超静定结构，也能计算静定结构。 11、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234 ( )
二、计算题： 12、用先处理法计算图示结构刚度矩阵的元素133322,,K K K 。 12 3l l 4 l 5EI 2EI EA (0,0,0) (0,0,1) (0,2,3) (0,0,0) (0,2,4)(0,0,0) EI 13、用先处理法计算图示刚架结构刚度矩阵的元素153422,,K K K 。EI ，EA 均为常数。 l 14、计算图示结构整体刚度矩阵的元素665544,,K K K 。E 为常数。 l l 1 3 4 2 A , I A A /222A I , 2A 15、写出图示结构以子矩阵形式表达的结构原始刚度矩阵的子矩阵 [][]K K 22 24 ,。 [][]k k 1112 [][] k k 2122 [] k = i i i i i 单刚分块形式为 ：
超静定结构计算一S移法 —.判断题： Is判断下列结构用位移法计算时基本未知呈的数目。 2、位移法求解结构力时如果Mp图为零，则自由项血一走为零。 3、位移法未知呈的数目与结构的超静定次数有关。 4、位移法的基本结构可以是静定的，也可以是超静走的。 5、位移法典型方程的物理意义反映了原结构的位移协调条件。 二计算题： (2) (3) (1) (6) ￡/=■ El El EA 2EI 、b EA E/=oc d 4EI一— J E/=oo 2E1 4A7 2EI 4 El
12.用位移法计算图示结构并作〃图，横梁刚度EA -8 ,两柱线刚度/相同。 13、用位移法计算图示结构并作〃图。F/二常数。 14、求对应的荷载集度g。图示结构横梁刚度无限大。已知柱顶的水平位移为512/（3 曰）（T）。 15、用位移法计算图示结构州乍M图。曰=常数。
16、用位移法计算图示结构r求出未知呈，各杆曰相同。 4m 4m 19、用位移法计算图示结构并作〃图。 -2/ 2f q 二i i 20、用位移法计算图示结构并作〃图。各杆日=営数r q = 20kN/m o 6m 4 ------- B 6m 6m R --- k ----- 1 23、用位移法计算图示结构州乍M图。曰=常数。 7T7F 24、用位移法计算图示结构州乍M图。曰=常数。
°^=ZJ 週AV 酔辭圍闕￥觀⑨由、充 。回申Z7阴甘县欲 遍如士星與莎竺园蔑44辛觀⑨由、6 乙 Ic n n M M I Z M f c/i in
38、用位移法计算图示结构并作〃图。曰=常数。 42、用位移法计算图示结构州乍〃图。 43、用位移法计算图示结构州乍〃图。曰=常数。 48、已知0点的位移0，求几
第七章 矩阵位移法 一、就是非题 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性与奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 就是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。 6、结 构 刚 度 矩 阵 就是 对 称 矩 阵 ,即 有K i j = K j i ,这 可 由 位 移 互 等 定 理 得 到 证 明 。 7、结构刚度方程矩阵形式为:[]{}{}K P ?=,它就是整个结构所应满足的变形条件。 8、在直接刚度法的先处理法中,定位向量的物理意义就是变形连续条件与位移边界条件。 9、等效结点荷载数值等于汇交于该结点所有固端力的代数与。 10、矩阵位移法中,等效结点荷载的“等效原则”就是指与非结点荷载的结点位移相等。 11、矩阵位移法既能计算超静定结构,也能计算静定结构。 二、选择题 1、已知图示刚架各杆EI = 常数,当只考虑弯曲变形,且各杆单元类型相同时,采用先处理法进行结点位移编号,其正确编号就是: (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234 2、平面杆件结构一般情况下的单元刚度矩阵[]k 66?,就其性质而言,就是: A.非对称、奇异矩阵; B.对称、奇异矩阵; C.对称、非奇异矩阵; D.非对称、非奇异矩阵。 3、单元i j 在图示两种坐标系中的刚度矩阵相比: A.完全相同; B.第2、3、5、6行(列)等值异号;
第7章 位移法 习 题 7-1：用位移法计算图示超静定梁，画出弯矩图，杆件EI 为常数。 题7-1图 7-2：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。 题7-2图 7-3：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。 题7-3图 7-4：用位移法计算图示超静定梁，画出弯矩图。 q 2
题7-4图 7-5：用位移法计算图示刚架，画出弯矩图，杆件EI 为常数。 题7-5图 7-6：用位移法计算图示排架，画出弯矩图。 题7-6图 7-7：用典型方程法计算7-2题，画出弯矩图。 7-8：用典型方程法计算7-3题，画出弯矩图。 7-9：用典型方程法计算7-5题，画出弯矩图。 7-10：用典型方程法计算图示桁架，求出方程中的系数和自由项。 题7-10图 7-11 ：用典型方程法计算图示刚架，求出方程中的系数和自由项。 10kN 3.510 kN 4 E
题7-11图 7-12：用位移法计算图示结构，杆件EI 为常数（只需做到建立好位移法方程即可）。 题7-12图 7-13：用位移法计算图示结构，并画出弯矩图。 题7-13图 7-14 ：用位移法计算图示结构，并画出弯矩图。 F F
题7-14图 7-15：用位移法计算图示刚架,画出弯矩图。 题7-15图 7-16：用位移法计算图示结构，并画出弯矩图。 题7-16图 7-17：用位移法计算图示结构，并绘弯矩图，所有杆件的EI 均相同。 q
题7-17图 7-18：确定图示结构用位移法求解的最少未知量个数，并画出基本体系。 题7-18图 7-19：利用对称性画出图示结构的半刚架，并在图上标出未知量，除GD 杆外，其它杆件的EI 均为常数。 （c ） （b ） B
结构力学自测题（第八单元） 矩阵位移法 姓名 学号 一、是 非 题（将 判 断 结 果 填 入 括 弧 ：以 O 表 示 正 确 ，以 X 表 示 错 误 ） 1、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。 ( ) 2、结 构 刚 度 矩 阵 是 对 称 矩 阵 ，即 有 K ij = K ji ，这 可 由 位 移 互 等 定 理 得 到 证 明 。 () 3、图 示 梁 结 构 刚 度 矩 阵 的 元 素 K EI l 113 24=/ 。 ( ) EI l l EI 212 x y M , θ 附： ????? ?????????? ?????????? ???? ?--- -----l EI l EI l EI l EI l EI l EI l EI l EI l EA l EA l EI l EI l EI l EI l EI l EI l EI l EI l EA l EA 460260612061200000260460 6120612000002 22323222323 4、在 任 意 荷 载 作 用 下 ，刚 架 中 任 一 单 元 由 于 杆 端 位 移 所 引 起 的 杆 端 力 计 算 公 式 为 ：{} [][]{}F T K e e e =δ 。 ( ) 二、选 择 题 （ 将 选 中 答 案 的 字 母 填 入 括 弧 内 ） 1、已 知 图 示 刚 架 各杆 EI = 常 数，当 只 考 虑 弯 曲 变 形 ，且 各 杆 单 元 类 型 相 同 时 ，采 用 先 处 理 法 进 行 结 点 位 移 编 号 ，其 正 确 编 号 是 ： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0) (1,2,0) (0,0,0) (0,0,3) (1,0,2) (0,0,0) (0,0,0) (1,0,3) (0,0,0) (0,1,2) (0,0,0) (0,3,4) A. B. C. D. 2 1 3 4 1 2 3 4 1 2 3 4 1 2 3 4 x y M , θ ( ) 2、平 面 杆 件 结 构 一 般 情 况 下 的 单 元 刚 度 矩 阵 []k 66?， 就 其 性 质 而 言 ，是 ： ( ) A ．非 对 称 、奇 异 矩 阵 ； B ．对 称 、奇 异 矩 阵 ； C ．对 称 、非 奇 异 矩 阵 ； D ．非 对 称 、非 奇 异 矩 阵 。 3、单 元 i j 在 图 示 两 种 坐 标 系 中 的 刚 度 矩 阵 相 比 ： A ． 完 全 相 同 ； B ． 第 2、3、5、6 行 (列 ) 等 值 异 号 ； C ． 第 2、5 行 (列 )等 值 异 号 ； D ． 第 3、6 行 (列 ) 等 值 异 号 。 ( ) i j y x i j y x M , θ M , θ 4、矩 阵 位 移 法 中 ，结 构 的 原 始 刚 度 方 程 是 表 示 下 列 两 组 量 值 之 间 的 相 互 关 系 ： ( ) A ．杆 端 力 与 结 点 位 移 ； B ．杆 端 力 与 结 点 力 ； C ．结 点 力 与 结 点 位 移 ； D ．结 点 位 移 与 杆 端 力 。 5、单 元 刚 度 矩 阵 中 元 素 k ij 的 物 理 意 义 是 ： A ．当 且 仅 当 δi =1 时 引 起 的 与 δj 相 应 的 杆 端 力 ； B ．当 且 仅 当 δj =1时 引 起 的 与 δi 相 应 的 杆 端 力 ； C ．当 δj =1时 引 起 的 δi 相 应 的 杆 端 力 ； D ．当 δi =1时 引 起 的 与 δj 相 应 的 杆 端 力。 () 6、用 矩 阵 位 移 法 解 图 示 连 续 梁 时 ，结 点 3 的 综 合 结 点 荷 载 是 ： A ．[]-ql ql 2 12 T 132 ； B ．[]ql ql 2132 12T -； C ．[]--ql ql 2112 12T ； D ．[]ql ql 2112 12T 。 ( ) 123 l /2 l l ql 2 q 4 ql l /2 x y M , θ 7、用 矩 阵 位 移 法 解 图 示 结 构 时 ，已 求 得 1 端 由 杆 端 位 移 引 起 的 杆 端 力 为 {}[] T F 461--=，则 结 点 1 处 的 竖 向 反 力 Y 1 等 于 ： A ．6-； B ．-10； C ．10 ； D ．14 。 ( ) 2m 4m 12 3 M 1 Y 20kN/m 1 x y M , θ 三、填 充 题 （ 将 答 案 写 在 空 格 内） 1、图 示 桁 架 结 构 刚 度 矩 阵 有 个 元 素 ，其 数 值 等 于 。 2m 3m 3m A B C D EA EA EA x y M , θ 2、图 示 刚 架 用 两 种 方 式 进 行 结 点 编 号 ，结 构 刚 度 矩 阵 最 大 带 宽 较 小 的 是 图 。 3 5 641 2 7 1 2345 6 7 (a) (b) 3、图 示 梁 结 构 刚 度 矩 阵 的 主 元 素 K K 1122== , 。 l l 2EI EI 1 2 x y M , θ 四、图 a 、b 所 示 两 结 构 ，各 杆 EI 、l 相 同 ，不 计 轴 向 变 形 ， 已 求 得 图 b 所 示 结 构 的 结 点 位 移 列 阵 为 {}?=-???? ? ?ql EI ql REI ql EI 34396192192 T 。试 求 图 a 所 示 结 构 中 单 元 ① 的 杆 端 力 列 阵。 q 1 2 3 4(a) ql 2 ② ③ ① 1 2 34 (b) ② ③ ① x y M , θ 五、图 a 所 示 结 构 (整 体 坐 标 见 图 b )，图 中 圆 括 号 内 数 码 为 结 点 定 位 向 量 (力 和 位 移 均 按 水 平 、竖 直 、转 动
《结构力学》经典习题及详解 一、判断题（将判断结果填入括弧内，以 √表示正确 ，以 × 表示错误。） 1．图示桁架结构中有3个杆件轴力为0 。（×） 2．图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l 3．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。（× ） 5．用平衡条件能求出全部内力的结构是静定结构。（ √ ） 6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。（√ ） 7．超静定结构的力法基本结构不是唯一的。（√） 8．在桁架结构中，杆件内力不是只有轴力。（×） 9．超静定结构由于支座位移可以产生内力。 （√ ） 10．超静定结构的内力与材料的性质无关。（× ） 11．力法典型方程的等号右端项不一定为0。 （√ ） 12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。（√） 13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系 数的计算无错误。 （× ） 14．力矩分配法适用于所有超静定结构的计算。（×） 15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。 (×)
二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。） 1．图示简支梁中间截面的弯矩为（ A ） q l A ． 82ql B ． 42ql C ． 22 ql D ． 2ql 2．超静定结构在荷载作用下产生的内力与刚度（B ） A ． 无关 B ． 相对值有关 C ． 绝对值有关 D ． 相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（B ） A ．约束的数目 B ．多余约束的数目 C ．结点数 D ．杆件数 4．力法典型方程是根据以下哪个条件得到的（C ）。 A ．结构的平衡条件 B ．结构的物理条件 C ．多余约束处的位移协调条件 D ．同时满足A 、B 两个条件 5． 图示对称结构作用反对称荷载，杆件EI 为常量，利用对称性简化后的一半结构为（A ）。 6．超静定结构产生内力的原因有（D ） A ．荷载作用与温度变化 B ．支座位移 C ．制造误差 D ．以上四种原因
第八章 矩阵位移法 1、(O) 2、(X) 3、(O) 4、(X) 5、(X) 6、(O) 7、(O) 8、(X) 9、(O) 10、(O) 11、(A) 一、判断题： 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性和奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、结构刚度方程矩阵形式为：[]{}{}K P ?=，它是整个结构所应满足的变形条件。 6、图示结构用矩阵位移法计算时（计轴向变形）未知量数目为8个。 7、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。 8、等效结点荷载数值等于汇交于该结点所有固端力的代数和。 9、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。 10、矩阵位移法既能计算超静定结构，也能计算静定结构。 11、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234x y M , θ( )
二、计算题： 12、用先处理法计算图示结构刚度矩阵的元素133322,,K K K 。 123l l 4l l 5EI 2EI EA (0,0,0) (0,0,1) (0,2,3) (0,0,0) (0,2,4)(0,0,0) x y M , θ EI 13、用先处理法计算图示刚架结构刚度矩阵的元素153422,,K K K 。EI ，EA 均为常数。 l (0,0,1) (0,5,0) (2,3,4) l ① ② 123x y M , θ 14、计算图示结构整体刚度矩阵的元素665544,,K K K 。E 为常数。 l l l 1 3 4 2A , I A A /222A I , 2A x y M , θ 15、写出图示结构以子矩阵形式表达的结构原始刚度矩阵的子矩阵 [][]K K 22 24 ,。 3 12① ② ③ [][]k k 1112 [][] k k 2122 [] k = i i i i i 单刚分块形式为 ： 4x y M , θ
第7章位移法 7-1：用位移法计算图示超静定梁，画出弯矩图，杆件El为常数。 FP Z√2 题7-1图 7-2：用位移法计算图示刚架，画岀弯矩图，杆件El为常数。 7-3：用位移法计算图示刚架，画岀弯矩图，杆件El为常数。 El El 题7-3图 7-4：用位移法计算图示超静定梁，画出弯矩图。 El 题7-2图
题7-4图 7-5：用位移法计算图示刚架，画岀弯矩图，杆件El为常数。 7-6：用位移法计算图示排架，画出弯矩图。 C ?MN 4m 题7-6图 7-7：用典型方程法计算7-2题，画出弯矩图。 7-8：用典型方程法计算7-3题，画出弯矩图。 7-9：用典型方程法计算7-5题，画出弯矩图。 7-10：用典型方程法计算图示桁架，求出方程中的系数和自由项。7-11：用典型方程法计算图示刚架，求出方程中的系数和自山项。 ? OkNZm 2kN YD JB EA=g EA=OO 3.5m El El El 题7-5图
WkN 题7-11图 7-12：用位移法计算图示结构，杆件El为常数（只需做到建立好位移法方程即可）。 题7-12图 7-13：用位移法计算图示结构，并画出弯矩图。 题7-13图 7-14：用位移法计算图示结构，并画出弯矩图。
Al Ln I El B El El 题7-15图 7-17：用位移法计算图示结构，并绘弯矩图，所有杆件的El 均相同。 El El El D ~τ~' L 7-15： 题7-14图 用位移法计算图示刚架,画出弯矩图。 7-16： 用位移法计算图示结构，并画出弯矩图。 题7-16图
题7-17图 7-18：确定图示结构用位移法求解的最少未知量个数，并画出基本体系。 题7-18图 7-19：利用对称性画出图示结构的半刚架，并在图上标出未知量，除GD 杆外, 其它杆件的El 均为常数。 (C) (e) C
1.图示平面刚架的缩减后的总刚的阶数为___________。（中南大学2011） 4.（14分）图示平面结构用矩阵位移法计算，引入支承条件的总体刚度矩阵是多少阶？求 结点2、结点5的综合结点荷载列阵。（中南大学2011） q 5.（13分）图示平面结构用矩阵位移法计算，原始刚度矩阵是多少阶？试求结点2、结点 3的综合结点荷载列阵。（中南大学2012） 4m4m 4. 矩阵位移法只能计算超静定结构，不能计算静定结构。（）（中南大学2012） 6.（13分）图示平面结构用矩阵位移法计算，求结点3、结点4和结点5的综合结点荷载 列阵。（中南大学2013） 2.已求得图示梁3个结点的转角列阵为{ }=[0i / ql -56 2i / ql168 52]T，EI为常数。则B支座的反力为___________。（中南大学2013） 3. 在矩阵位移法中将单元集合成整体时应引入结构的物理关系和变形连续条件。（）（中南大学2013）
7.（15分）计算图示结构结点2和结点6的综合结点荷载列阵{}2P和{}6P。（中南大学 2014） 3.图示结构的原始刚度矩阵的最大带宽为___________。（中南大学2014） 10 9 8 7 611 13 15 18 19 17 16 14 12 5 4 3 2 1 3. 已用矩阵位移法求得图a所示结构单元③的杆端力（整体坐标）为{}= F[-3 -1 -4 3 1 -2]T（单位：m kN , N k?），则单元③的弯矩图为图b。（）（中国矿业大学2011）（中南大学2014） 2 4 M图（kN·m） (a)(b) 七、已知图示连续梁结点位移列阵{}θ如下所示，试用矩阵位移法求出23杆件的杆端弯矩，并画出该连续梁的弯矩图。已知图中m / kN q20 =，23杆的线刚度cm kN . i? ? =6 10 1 {}θ= ? ? ? ? ? ? ? ? ? ? ? ? ? ? 86 2 72 5 14 7 65 3 . . - . . - （中国矿业大学2012） q 3m6m3m 7-1、用矩阵位移法分别计算图（a）所示连续梁在图（b）和图（c）两种荷载作用下的结点角位移和各单元杆端力，边界采用后处理法，略去轴向变形影响。（中国矿业大学2013）
第9章 矩阵位移法 习 题 9-1：请给图示结构编号（同时用先处理法和后处理法）及建立坐标。 题9-1图 9-2：求图示连续梁的整体刚度矩阵。 题9-2图 9-3：求图示刚架的整体刚度矩阵。 （c ） （e ）
题9-3图 9-4：求图示组合结构的整体刚度矩阵。 题9-4图 9-5：求图示桁架结构的整体刚度矩阵，所有杆件的EA 均相同。 题9-5图 9-6：求图示排架结构的整体刚度矩阵。 题9-6图 9-7：求图示结构的等效结点荷载，请利用结构的对称性。 1kN/m
题9-7图 9-8：求图示结构的等效结点荷载，请利用结构的对称性。 题9-8图 9-9：求图示结构的等效结点荷载。 题9-9图 9-10：求出图示结构的荷载列阵。 题9-10图 9-11：求出图示结构的荷载列阵，请分别用先处理法和后处理法进行编号。 q q
题9-11图 9-12：求图示结构的荷载列阵，考虑轴向变形。 题9-12图 9-13：求图示结构的荷载列阵。 题9-13图 9-14：图示连续梁中间支座发生了下向的移动a ，请求出其整体刚度方程。 题9-14图 10kN/m q
9-15：请求出图示连续梁的整体刚度方程。 题9-15图 9-16：求图示连续梁的整体刚度矩阵。 题9-16图 9-17：图示结构温度发生了变化，请求出整体刚度方程。杆件的EI 、EA 相同。 题9-17图 9-18：图示结构温度发生了变化，请求出整体刚度方程。 题9-18图 9-19：图示结构发生了支座移动，请画出结构的内力图。 00
2009-2017历年位移法计算题 【此组题解题步骤相同，需注意形常数加倍问题。】 基本体系 1M 图 P M 图 解： （1）一个刚结点角位移1?，在刚结点施加附加刚臂，得基本体系如图。 1-1用位移法计算图示刚架，列出典型方程，求出系数项和自由项。【1201，1607考题】 解： （1）一个刚结点角位移1?，在刚结点施加附加刚臂，得到基本体系。 (2) 取l EI i = ，作1M 图 、 P M 图 如图所示。 基本体系 1M 图 P M 图 (3)位移法典型方程 01111 =+?P F k （4）系数项 i i i k 84411=+=， 自由项 8 P 1l F F P = 【相当于把题1的图形左转90度，即得本题结果】 1-2用位移法计算图示刚架，列出典型方程，求出系数项和自由项。 EI=常数。【1301考题】 解：（1）一个刚结点角位移1?。基本体系如图。(2) 令4EI l EI i ==， 作1M 图 、P M 图 如图。 (3)位移法典型方程 01111=+?P F k （4）m l 4=，kN P 8=， 系数项i i i k 84411=+=， 自由项m kN Pl F P .48 4 881=?== 【把数据m l 4=，kN P 8= 代入题1， 即得本题结果。 】 1-3【与题1相比，本题竖杆刚度加倍为2EI ，其形常数也加倍，只需对1M 图和系数11k 作点改变即可。】 基本体系 1M 图 P M 图 系数项i i i k 124811 =+=， 自由项8 1l F F P P = 1-4 基本体系 1M 图 P M 图
系数项i i i k 124811 =+=， 自由项8 1l F F P P = 【与题1相比，本题横杆刚度为2EI ，其形常数也加倍。其余比照题1的解题步骤进行， 只需对1M 图和系数11k 作出如上改变。】 基本体系 1M 图 P M 图 解： （1）一个刚结点角位移1?，在刚结点施加附加刚臂，得基本体系如图。 1-5用位移法计算图示刚架，列出位移法方程，求出系数项和自由项。【1401考题】 解析：(1)一个结点角位移1?，基本体系如图。(2) 令l EI i = ，作1M 图、P M 图如图所示。 基本体系 1 M 图 P M 图 (3) 位移法方程 01111=+?P F k （4）计算：系数项i i i k 124811 =+=， 自由项=P F 18 Pl - 【与题2相比，本题横杆刚度为2EI ，其形常数也加倍。只需对1M 图和系数11k 作出改变即可。】 1-6用位移法计算图示刚架，列出典型方程，求出系数项及自由项。EI =常数。【1107考题】 解： （1）基本体系如图， （2） 令 4 EI l EI i ==， 作1M 图、P M 图 如图所示。 （3）位移法典型方程 01111=+?P F k (4)系数项 i i i k 84411 =+= ， 自由项m kN Pl F P .58 4 1081-=?-=- = 【本题是题2图形左转90度，再代入数据m l 4=，kN P 10=的结果。】 【此组题解题步骤相同，需注意载常数的正负号。】 0901,1707考题】 解：（1）取 4 EI l EI i ==，作基本体系图，作1M 图， 作P M 图， 基本体系 1M 图 P M 图， （2）位移法典型方程 01111=+?P F k （3）系数项 i i i i k 1134411 =++= ， 自由项m kN 58 4 1081?-=?-=- =Pl F P
超静定结构计算——位移法 一、判断题： 1、判断下列结构用位移法计算时基本未知量的数目。 （1） （2） （3） （4） （5） （6） EI EI EI EI 2EI EI EI EI EA EA a b EI= EI=EI= 24442 2、位移法求解结构内力时如果P M 图为零，则自由项1P R 一定为零。 3、位移法未知量的数目与结构的超静定次数有关。 4、位移法的基本结构可以是静定的，也可以是超静定的。 5、位移法典型方程的物理意义反映了原结构的位移协调条件。 二、计算题： 12、用位移法计算图示结构并作M 图，横梁刚度EA →∞，两柱线刚度 i 相同。 2 13、用位移法计算图示结构并作M 图。E I =常数。
l l l/2l/2 14、求对应的荷载集度q。图示结构横梁刚度无限大。已知柱顶的水平位移为 () 5123 /() EI→。 12m12m 8m q 15、用位移法计算图示结构并作M图。EI =常数。 l l l 16、用位移法计算图示结构，求出未知量，各杆EI相同。 4m 19、用位移法计算图示结构并作M图。 q l l
20、用位移法计算图示结构并作M 图。各杆EI =常数，q = 20kN/m 。 6m 6m 23、用位移法计算图示结构并作M 图。EI =常数。 l l 2 24、用位移法计算图示结构并作M 图。EI =常数。 q 29、用位移法计算图示结构并作M 图。设各杆的EI 相同。 q q l l /2/2 32、用位移法作图示结构M 图。 E I =常数。
q l l /2 l /2l 36、用位移法计算图示对称刚架并作M 图。各杆EI =常数。 l l 38、用位移法计算图示结构并作M 图。EI =常数。 q l l l l 42、用位移法计算图示结构并作M 图。 2m 2m 43、用位移法计算图示结构并作M 图。EI =常数。
第十章位移法 §10－1 概述 位移法——以结点位移（线位移，转角）为基本未知量的方法。 基本概念：以刚架为例（图10-1） 基本思路：以角位移Z1为基本未知量 平衡条件——结点1的力矩平衡 位移法要点：一分一合 ①确定基本未知量（变形协调）基本体系－独立受力变形的杆件 ②将结构拆成杆件－杆件分析（刚度方程－位移产生内力、荷载产生内力） ③将结构杆件合成结构：整体分析——平衡条件——建立方程 §10－2 等截面直杆的转角位移方程 单跨超静定梁——由杆端位移求杆端力——转角位移方程 矩阵形式 一、端（B端）有不同支座时的刚度方程 （1）B端固定支座 （2）B端饺支座 （3）B端滑动支座 二、由荷载求固端力（3*，4，11*，12，19，20） （1）两端固定 （2）一端固定，一端简支 （3）一端固定，一端滑动（可由两端固定导出） 三、一般公式 叠加原理杆端位移与荷载共同作用 杆端弯矩：（10-1） 位移法意义（对于静定、超静定解法相同） 基本未知量－被动（由荷载等因素引起） →按主动计算——位移引起杆端力＋荷载的固端力 →结点满足平衡 正负号规则——结点转角（杆端转角） 弦转角——顺时针为正 杆端弯矩 位移法三要素： 1.基本未知量－独立的结点位移 2.基本体系－原结构附加约束，分隔成独立变力变形的杆件体系。 3.基本方程－基本体系在附加约束上的约束力（矩）与原结构一致 （平衡条件）
§10－3基本未知量的确定 角位移数＝刚结点数（不计固定端） 线位移数＝独立的结点线位移 观察 几何构造分析方法——结点包括固定支座）变铰结点 铰结体系的自由度数＝线位移数 ――即使其成为几何不变所需添加的链杆数。 §10－4典型方程及计算步骤 典型方程（10－5、6） 无侧移刚架的计算 无侧移刚架－只有未知结点角位移的刚架（包括连续梁）（△＝0） 有侧移刚架计算 有侧移刚架――除结点有位移外还有结点线位移 求解步骤： （1）确定基本未知量：Z i （按正方向设基本未知量）——基本体系， （2）作荷载、Z i = 1 —— ()()01i P i i M M ??==、图 （3）求结点约束力矩：荷载 —— 自由项R Ip ，及ΔJ = 1 —— 刚度系数 k IJ （4）建立基本方程：[k IJ ]{ Z i } + { R Ip } = {0} —— 附加约束的平衡条件 求解Z i （Δi ） (5) 叠加法作i i P Z M M M ∑+= §10－5 直接建立位移法方程 求解步骤： （1）确定基本未知量：Z i （按正方向设基本未知量）——基本体系， （2）写杆端弯矩（转角位移方程） （3）建立位移法方程—— 附加约束的平衡，求解Z i (4) 叠加法作i i P Z M M M ∑+= §10－6 对称性利用 对称结构 对称荷载作用 —— 变形对称，内力对称 （M 、N 图对称，Q 图反对称——Q 对称） 反对称荷载作用 —— 变形反对称，内力反对称 （M 、N 图反对称，Q 图对称——Q 反对称） —— 取半跨 对称结构上的任意荷载 ——对称荷载＋反对称荷载
第八章 矩阵位移法 一、判断题： 1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。 2、单元刚度矩阵均具有对称性和奇异性。 3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。 4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。 5、结构刚度方程矩阵形式为：[]{}{}K P ?=，它是整个结构所应满足的变形条件。 6、图示结构用矩阵位移法计算时（计轴向变形）未知量数目为8个。 7、在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。 8、等效结点荷载数值等于汇交于该结点所有固端力的代数和。 9、矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。 10、矩阵位移法既能计算超静定结构，也能计算静定结构。 11、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是： (0,1,2) (0,0,0) (0,0,0) (0,1,3) (0,0,0)(1,2,0) (0,0,0)(0,0,3) (1,0,2) (0,0,0) (0,0,0)(1,0,3) (0,0,0) (0,1,2) (0,0,0)(0,3,4) A. B. C. D. 2134123412341234 ( )
二、计算题： 12、用先处理法计算图示结构刚度矩阵的元素133322,,K K K 。 12 3l l 4 l 5EI 2EI EA (0,0,0) (0,0,1) (0,2,3) (0,0,0) (0,2,4)(0,0,0) EI 13、用先处理法计算图示刚架结构刚度矩阵的元素153422,,K K K 。EI ，EA 均为常数。 l 14、计算图示结构整体刚度矩阵的元素665544,,K K K 。E 为常数。 l l 1 3 4 2 A , I A A /222A I , 2A 15、写出图示结构以子矩阵形式表达的结构原始刚度矩阵的子矩阵 [][]K K 22 24 ,。 [][]k k 1112 [][] k k 2122 [] k = i i i i i 单刚分块形式为 ：
矩阵位移法 一判断题（6分，每道题3分） 1．（3分）在矩阵位移法中，结构在等效结点荷载作用下的内力，与结构在原有 荷载作用下的内力相同。( ) 2.(3分)图示刚架(E 、A 、I =常数)的结构刚度矩阵的元素K E I l E A l 22312=+//。() l 2y 二选择题（8分，每道题4分） 1.（4分）电算分析中，结构原始刚度矩阵引入边界条件后： A ．一定是非奇异的； B ．可能奇异，也可能非奇异，要视具体边界条件而定； C ．只要引入的条件多于3个，则一定是非奇异的； D ．一定是奇异的。( ) 2．（4分）桁架中任一单元的最后内力计算公式为： {}[]{}[]e q e e e F k F -=δ A.； {} []{} {}B. F T k e e e =δ； {}[][]{}[]e q e e e F k T F +=δ C.； {}[][]{}[]e q e e e F k T F -=δ D.。 ( ) 三填空题（12分，每空4分） 1．(4分)已知局部坐标系中单元刚度矩阵[]k e 及单元固端力列阵{}F e 0和整体坐标系中单元杆端位移列阵{}δe 以及坐标转换矩阵[]T ，则单元杆端力列阵 {} F e = 。
2.（8分）图a 所示结构(图中圆括号内数码为结点定位向量，力和位移均按竖直，转动方向顺序排列)。则求结构刚度矩阵[K ]中元素=11K =13K 。 (a) 四计算题（共17分） 1．（8分）按先处理法求图示结构的结点荷载列阵{}P 。只考虑弯曲变形，各杆EI=常数。 m 2.（9分）求图示刚架单元①在局部坐标下的杆端力列阵{} F ① 。已知各杆E 、A 、 I 、l 均为常数。不计轴向变形时 {}[]T 2 0 0 19,0 0 27 , 5 0 27 , 0 0 01000l l EI ql = ? 2 3 q ② y
