输电铁塔倾斜在线监测
【五年专业输电线路倾斜监测系统研发生产经验】
【通过第三方型式检测报告、2011年浙江电网电力研究院测
试报告】
【2011年配合合作伙伴支撑30余次国网、南网输电线路杆塔
倾斜监测招投标、项目合作】
【输电线路杆塔倾斜监测系统遵循国网《Q/GDW559-2010输电线路杆塔倾斜监测装置技术规范》】
业务联络：何小姐①⑤⑧⑧⑨③⑦〇③⑦④ 期待您的来电合作。
一、系统概述
对于输电铁塔采空区，沉降区和不良地质区，通过对输电铁塔进行角度实时倾斜的监测，计算分析输电铁塔倾斜状况并上报监控中心，为电力安全运行部门提供决策依据。在输电铁杆塔倾斜在线监测系统中，我们采用高精度工业级杆塔倾斜探测器对铁塔倾斜进行监，通过GPRS无线网络将输电铁塔的倾斜数据实时上传至监控中心，同时监控中心可远程对监测前端进行各种参数的设置。
二、系统组成
输电线路铁塔倾斜在线监测系统是由前端的监控设备和监控中心监控软件组成。
前端硬件设备主要由无线倾斜监测主机、倾角探测器、太阳能电池板及蓄电池组成。监控中心监控软件为客户服务端软件。
三、系统各组成部分及功能、参数
3.1、无线倾斜监测主机
系统无线监测主机安装在输电铁塔上，是系统运行的核心。主要完成对输电线路铁塔倾斜数据的处理、传输及储存功能，同时接收监控中心远程参数设置的各种命令。
3.1.1、数据处理模块
内置的数据处理模块是系统的工作核心。主要完成对倾角探测器所探测到的数据进行处理（储存或传输）；同时接收监控中心的命令进行前端各种参数的设置。
并完成系统自身整体工作状态的检测并将数据上传至监控中心。
3.1.2、无线传输模块
铁塔上的监测分机通过GPRS/无线传输模块与监控中心进行远距离无线通信。通过优化天线设计，保证数据采集和通信正常运行。对于没有移动信号的地区可采用无线接力方式将信号传输到有移动信号的杆塔，然后再通过GPRS手机网络进行远距离传输。
3.1.3、电源管理模块
安装在输电铁塔上的倾斜监测分机通过太阳能电池进行供电；并采用太阳能对蓄电池进行浮充供电。电源管理模块根据蓄电池特性的特性严格进行充放电控制。
并且防止过压、过流造成对系统各部件的损坏。
3.1.4、蓄电池
内置的蓄电池为新一代高性能聚合物锂电池，具有工作电压高、体积小、重量轻、比能量高，免维护、寿命长等特点，为系统的稳定和持续运行提供了保障。并可根据用户实际需求选配不同类型电池。
3.2、杆塔倾角探测器
系统采用高精度数字型输出倾角传感器对输电铁塔倾斜度进行探测。
3.3、太阳能电池板
系统采用太阳能电池为设备供电。太阳能电池是一种可以把光能转换成电能的一种器件。主体材质为硅。具有转换电率高、取能方便、寿命长、具有清
洁性和永久性等特性。将多个太阳能电池利用先进技术进行封装成太阳能电池板，便能产生巨大的电能供系统的正常运行。
1、系统中采用进口单晶硅片，转换电率高；
2、采用防水树脂、高透光率及高强度的钢化玻璃进行封装，坚固耐用、防水、抗震、抗腐蚀，寿命长达10年以上。
四、杆塔倾斜系统参数
名称
供电方式
通信方式
倾斜探测技术指标
太阳能发电板·高性能蓄电池
3GPRS
1、高抗振>20000g，0.5ms，3次/轴
2、高分辨率0.01°
3、线路垂直方向角度范围：-10°~+10°，线路方向角度范围：-10°~+10°；
五、杆塔倾斜监测装置工程案例图
业务联络：何小姐①⑤⑧⑧⑨③⑦〇③⑦④ 期待您的来电合作。
输电线路常识 线路杆塔可按结构材料、使用功能和结构型式分类。 ①按结构材料可分为木结构、钢结构、铝合金结构和钢筋混凝土结构杆塔几种。木结构杆塔因强度低、寿命短、维护不便，并且受木材资源限制，在中国已经被淘汰。钢结构有桁架与钢管之分。格子形桁架杆塔应用最多，是超高压以上线路的主要结构。铝合金结构杆塔因造价过高，只用于运输特别困难的山区。钢筋混凝土电杆均采用离心机浇注,蒸汽养护。它的生产周期短,使用寿命长，维护简单，又能节约大量钢材。采用部分预应力技术的混凝土电杆还能防止电杆裂纹，质量可靠。中国使用最多，占世界首位。 ②按结构形式可分为自立塔和拉线塔两类。自立塔是靠自身的基础来稳固的杆塔。拉线塔是在塔头或塔身上安装对称拉线以稳固支撑杆塔，杆塔本身只承担垂直压力。这种杆塔节约钢材近40％，但是拉线分布多占地，对农林业的机耕不利，使用范围受到限制。由于拉线塔机械性能良好，能抗风暴袭击和线路断线的冲击，结构稳定，因而电压越高的线路应用拉线塔越多。加拿大魁北克在735千伏线路上又新创出一种悬链塔,经济效益很好。各国在研究1000千伏以上线路时，多以这种塔型为主要对象。 ③按使用功能可分为承力塔、直线塔、换位塔和大跨越高塔。按同一杆塔所架设的输电线路的回路数，还可分为单回、双回和多回路杆塔。承力塔是输电线路上最重要的结构环节。它分段设立，将导线的耐张绝缘子串锚挂在塔上，承担两侧导线、地线的挂线张力和事故时的不平衡拉力。这种杆塔便于分段施工，可制约运行中发生事故的范围。承力塔又可分为耐张塔、转角塔和终端塔。直线塔是线路上用得最多的结构。它只承担导线、地线的悬挂作用以及气象荷载。直线塔的技术设计数据是决定全线路杆塔经济指标的关键。换位塔是实现导线换位，以使输电线路参数平衡的杆塔。中国以60～80公里为一个整循环换位段(有的国家有200公里不换位的线路)。大跨越高塔（见图）指跨越通航的江河的大跨度高塔。这样可以避免在江河中安装铁塔所带来的一系列不便（如设计复杂、基础施工费用大、工期长等），通常设计双回路跨越线路。世界上220千伏、档距在1000米以上的大跨越约90处，中国有10处。中国在跨越塔中最先采用钢筋混凝土烟囱式塔型（武汉跨长江和汉江的跨越塔），耗钢指标低，运行维修方便。以后又采用钢管塔（南京跨长江,高193.5米）、拉线钢结构塔（黄埔跨珠江，高190米）。线路杆塔 编辑本段杆塔基础 输电线路沿线水文地质条件变化很大，因地制宜选用基础形式非常重要。基础类型有两大类：现场浇制和预制。浇制基础按塔型、地下水位、地质和施工方法又分为原状土基础（有岩石基础和掏挖基础）、爆扩桩和灌注桩基础，以及普通混凝土或钢筋混凝土基础。预制基础有电杆用的底盘、卡盘和拉线盘，有铁塔用的各种类型装配式预制混凝土基础和金属基础；还有预制∮300～∮550管桩。基础抗上拔和抗倾覆的理论计算，各国正在按不同的基础形式和不同土质条件分别研究处理，使之更加合理可靠而经济。 电力线路中的杆塔按照其在输电线路中的用途和功能可细分为以下七种： （1）直线杆塔：用于支承导线和架空地线的重力、绝缘子和承受侧面风压。在施工和正常运行时不承受导线张力的杆塔。导线和架空地线在直线杆塔处不开断，且被定位于导线和架空地线呈直线的线段中。直线杆塔的数量约占全部杆塔数量的80%以上，通常用符号“Z”表示。 （2）跨越杆塔：用于特殊设施或与公路、铁路、河流、电力、弱电线路相互交叉跨越，
现在，城市建设需求不断加大，建筑工地对于塔吊设备的需求也不段加大，由于现代建筑的高度要求很高，因此难免会出现塔吊倾斜晃动的问题，为了保证工作人员的人身安全，需要相关的终端设备对机械进行监测。 铁塔塔吊从施工准备起，到全部工程竣工后的一段时间内，应按施工与设计的要求，进行对高楼信号塔等的倾科、摆动、风速、温度等值进行实时监测，一般分两部分:一部分是观测铁塔塔吊施工造成周围邻近建(构)筑物和护坡桩的变形以及日照等对建筑物施工影响的变形，以保证安全和正确指导施工，这是直接为施工服务的晃动观测;另一部分是在整个施工过程中和竣工后，观测铁塔塔吊各部位的晃动，以检查施工质量和工程设计的正确性，并为有关地基基础与结构设计反馈信息。
监测精度高|低功耗|性能稳定可靠|观测时间性强 设备插卡上电即可正常运行，物联网卡，流量卡(移动联通4G,手机上网卡都可以) ; 1口电源供电口，供电电压12V-48V; 2口接通信天线，天线引出线长2米，天线带磁铁可吸附在金属上; 3口接风速传感器，引出线长2.5米，风速传感器有三个孔可螺丝固定在金属上。
南京爱体智能科技有限公司隶属于东南大学仪器科学与工程学院-未来科技试验室，秉承科技推动产业发展思想，专注于物联网行业深度研究，主要服务于智能设备的研发、生产、销售，擅长智慧城市、人工智能等物联网技术研究。主要产品涉及射频识别技术（RFID）、超低功耗物联网无线传感器（LPWAN）、机器学习与人工智能等方面的，积极探索物联网应用的创新模式和关键技术。爱体智能自成立以来，发展迅速，业务不断发展壮大，始终坚持用户至上，用心服务于客户，坚持用优良服务与优质品质打动客户，我们坚守“保证质量，保持信誉”的经营理念，坚持“客户为先”的原则为广大客户提供高质量的服务。
输电线路铁塔施工流程 姓名: 王佳 学号: 409601 专业: 电气工程及其自动化
目录 基础工程—————————————————————3铁塔组立—————————————————————5铁塔质量验收———————————————————7参考文献—————————————————————9
输电线路铁塔施工流程 一: 基础工程 基坑实在线路复测分坑之后, 根据测量锁定的坑位桩进行挖掘的。挖掘时, 根据不同的土壤采取不同的施工方法。 （一）基坑的开挖 基坑开挖的方法有, 杆塔基坑开挖方法有人力开挖, 机械开挖, 爆破开挖等方法。对于泥水坑的开挖方法视水坑的渗水快慢而定, 比较慢的能够边淘边挖, 比较快的需要边抽水边开挖。对于流沙坑, 一般采用挡土板挡住开挖。 挖掘基础坑的安全措施: ①人工清理、撬挖土石方应遵守下列规定: a先清除上山坡浮动土石。 b严禁上、下坡同时撬挖。c土石方滚落的下方不得有人并设专人警戒。 d作业人员之间保持适当距离。②人工开挖基础时应事先清除坑口附近的浮石, 向坑外抛扔土石时, 应防止土石回落伤人。③坑底面积超过2米时可由2人同时挖掘, 但不得面对面作业。④作业人员不得在坑内休息。⑤不用挡土板挖坑时, 坑壁应留有适当坡度。⑥挖掘泥水坑、流沙坑时, 应采取有效安全技术措施, 使用档板时, 应经常检查其有无断裂现象。⑦档土板, 支撑应先装后拆, 拆除档土板应待基础施工完毕后与回填土同时进行。
（二）现浇混凝土基础施工 现场准备包括基础材料的准备, 砂石料堆放场地的选择, 水泥的堆放场地选择, 安排需合理, 模板的安装: ( 1) 对运达现场的钢, 木模板应检查其尺寸是否符合设计要求, 有无裂格, 变形等合格后再进行拼装 ( 2) 如果阶梯式基础的底板用土壁代模板, 坑壁应修平, 底板宽度不应有负误差, 以确保钢筋保护层的厚度。对局部容易掉块的坑壁, 应抹浆保护。 ( 3) 清除坑内浮土, 检查坑深及坑底尺寸, 符合设计要求后方可支模。 ( 4) 模板的钢筋安装一般是交叉进行的, 在清查模板的同时, 应按照设计图纸检查钢筋以及地脚螺旋的规格, 数量和质量。 ( 5) 施工现场应有可靠的能满足模板安装和检查需要的测量控制点和控制柱 ( 6) 模板拼装后, 应在其一侧涂刷脱模剂, 或者肥皂水, 废机油加柴油等。 安装程序及方法 ( 1) 模板拼装一般在坑外的地面进行, 当基坑较大, 吊装模板容易变形时可在坑内逐片组装。组装模板的地面应平整, 坚实。 ( 2) 基坑外拼装的钢模板应采用三脚架吊装法将其安置在基坑内的设计位置。当组装的钢模板较轻是能够用滑杠法将模板滑至基坑内, 无论采用何种方法吊装, 都应保证模板不变形
. . . . 香河龙苑至尊住宅小区建筑物主体倾斜监测 监测方案 2013年 10 月 25日
一、工程概况 1.1工程概况： 香河龙苑至尊住宅小区整体项目位于香河安平经济开发区，位于香河县平安大街南侧、建安路东侧、中兴后街北侧，用地面积56574.97平方米、总建筑面积174897.04平方米，与国家AAAA级景区天下第一城隔路相对。 1.2建筑周边环境
二、建筑物主体倾斜监测布点及监测方法 建筑物主体倾斜观测，是测定建筑物本身的倾斜量，以了解建筑物施工阶段不同时期基础桩的稳定程度。为设计和施工部门提供相关的参考数据以便及时采取措施，达到安全施工、杜绝隐患的目的。 鉴于高层建筑物主体直接倾斜变形难以测量的问题，我们采用全站仪反射技术的高程建筑物倾斜测量方法，同时分析了高层建筑物主体倾斜产生的原因并给出简明的治理办法。研究结果显示该方法在保证测量精度的同时，能够很好的完成高层建筑物主体倾斜监测工作，同时最大程度的解决建筑场地狭小无法完成正交垂直投点标定法倾斜测量的问题。 2.1作业依据 1、《工程测量规范》 2、《建筑地基基础设计规范》 3、《建筑变形测量规范》 2.2基准点埋设，观测点埋设 在建筑物外侧35m左右，且在建筑物外立面延长线上布设监测基准点，按照矩形的建筑物来布点的话，应布设4个稳定的基准点。 2.3选用测量仪器 测量仪器应采用1“TOPCON721/LP全站仪。 2.4观测方法 按照《建筑物变形测量规程》二级变形测量等级要求，水平角观测2测回，竖直角2测回，测距2测回，每测回4个读数。 通过高精度全站仪直接观测建筑物上倾斜监测点三维坐标，获取建
冲孔陶土纠偏法的分析与改进 吴秀峰曹启坤 (辽宁工程技术大学土木建筑工程学院阜新市123000) 摘要:冲孔掏土纠偏法是一种对现场依赖很强,有很多施工盲点的纠偏方法。利用弹塑性分析、数值分析和有限元理论研究地基土体的稳定性,阐述了工程中出现的非正常现象的原因并提出设计公式,进而提出并实现预先设计。利用一个基于M AT A B和A NASYS的复合程序流,将预先设计转化为顺序式设计流程。 关键词:冲孔掏土纠偏法地质土稳定性分析预先设计 ANALYSIS AND IMPROVEMENT OF THE RECTIFYING DEVIATION METHOD BY EXPELLING EARTH WITH RINSING HOLES Wu X iufeng Cao Q ikun (Civi l Construction and Engineering Department of L iaoning Engineering and Technology University Fuxin123000) Abstract:T he Rectifying Dev iat ion M ethod by Expelling Earth w ith Rinsing Holes is a kind of met hod that it rely o n the scene very strong and have many bling spots in construction1T his paper has studied the stability of soil mass wit h elastic and plastic analysi s,analysis of numer ical value and the finity units analysis1T his paper has ex patiated the causes of abnormal phenomenon in the engineering,put for ward t he desig n formula,and put forw ar d the idea of de-sign in advance1T his paper has tr ansformed the idea for a design flow w ith an ordered process by using a composite prog ram bale in MA T LAB and A NASYS pro gram1 Keywords:rectify ing deviation by expelling the eart h with rinsing holes analysis of the stability of soil mass desig n in advance 1引言 建筑物倾斜是软弱地基上和三采矿区内的一种常见工程问题。建筑物倾斜可以在单向(纵向或横向)或者双向(纵横两个方向)发生,当建筑物各部位产生不等量倾斜时,常使建筑物发生挠曲或扭转现明[1]。在实际工程过程,应该根据建筑物的结构形式和功能要求、地基与基础的情况、环境和施工条件选择合适的纠偏方法;同时,对上部结构的附加内力的分析,并保证其作用在有限范围内,以使纠偏工程顺利进行[2]。 冲孔掏土纠偏法又称孔式排土纠偏法,冲孔掏土纠偏法是将水枪深入到基下土中进行冲水,让孔内土与水混合变为泥浆流出,通过破坏土体稳定性迫使建筑物下沉[3]。冲孔掏土纠偏法的指导思想是:保护沉降较大一侧的地基土;使沉降较小一侧的基底产生应力重分布,加大少沉侧基底应力,使之加速沉降;由于两侧基下应力解除,使中心部位应力短暂提高,出现/翘翘板效应0;使少沉侧的土按计划、有控制地在一定深度、一定时间通过所布设的孔体排出,最终达到建筑物纠偏的目的[4]。 在纠偏过程中参与工作的土体范围很广,如果各点的沉降差异过大,会危害建筑物的安全[3]。因此研究掏土纠偏过程中地基土稳定性,对于指导纠偏设计与施工有重要的理论和应用意义。就资料看,应用此方法可能出现的现象有[4]: 第一作者:吴秀峰男1976年8月出生讲师 收稿日期:2006-02-20 1)突沉现象:房屋整体沉降加速,地基失效,房屋报废。其原因是冲孔排土时地基应力超过地基上的承受能力,导致地基整体破坏。 2)突倾现象:回顾速度过快,房屋向相反方向倾斜,危及房屋安全。这是冲孔排土侧地基应力增加过多过快所致。 3)只掏不倾:基底应力控制不当,地基尚处稳定状态,短期内无法回倾至预期目标。 4)正常回倾:基底应力控制得当,能按预期情况缓慢回倾。 1012Industr ial Construction Vo l.36,Supplement,2006工业建筑2006年第36卷增刊
输电线路专业知识题库 一、单项选择题（共60题，每题l分。每题的备选项中，只有l个最符合题意） 1、高空作业是指工作地点离地面(A)及以上的作业。 A．2m；B．3m；C．4m；D．4.5m。 2、电力线路采用架空避雷线的主要目的是为了(D)。 A．减少内过电压对导线的冲击；B．减少导线受感受雷的次数； C．减少操作过电压对导线的冲击；D．减少导线受直击雷的次数。 3、普通土坑的施工操作裕度为（A）。 A．0.2m B．0.3m C．0.4m D．0.5m 4、当浇筑高度超过（C）时，应采用串筒、溜管或振动溜管使混凝土下落。A．1米B．2米C．3米D．4米 5、送电线路的电压等级是指线路的(B)。 A．相电压；B．线电压；C．线路总电压；D．端电压。 6、若钢芯铝铰线断股损伤截面占铝股总面积的7%~25%时，处理时应用(B)。A．缠绕B．补修C．割断重接D．换线 7、、混凝土强度达到（B）前，不得在其上踩踏或安装模板及支架 A．1.0N/mm2B．1.2N/mm2C．1.5N/mm2D．2.0N/mm2 8、屈强比是（A） A．屈服强度/抗拉强度B．抗拉强度/屈服强度 C．设计强度/抗拉强度D．屈服强度/设计强度 9、在常温下（平均气温不低于+5度）采用适当的材料覆盖混凝土，并采取浇水润湿，防风防干、保温防冻等措施所进行的养护称为（B） A．标准养护B．自然养护C．热养护D．蒸汽养护 10、混凝土的运输时间是指混凝土拌合物自搅拌机中出料至（C）这一段运送距离以及在运输过程中所消耗的时间 A．运至工地现场B．养护成型C．浇筑入模D．卸料位置 11、混凝土抗冻等级Dl5号中的l5是指（A）。
铁塔倾斜测量与计算公式 一、什么叫杆塔倾斜？什么叫杆塔倾斜率？ 由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象叫杆塔倾斜。 杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数。 二、杆塔倾斜测量意义： 运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。 三、杆塔倾斜测量方法一： 1、使用经纬仪测量时，测量横线路方向倾斜，应将仪器支在距杆塔高度约1.5倍的地方，与前后杆塔对应三点成一线的位置确定测量桩位。 2、经纬仪镜中线瞄准电杆边缘线，俯视电杆根部，测量其偏移的差值，即为电杆的倾斜距离。 3、经纬仪镜中线瞄准铁塔中线挂线点螺栓1/2处，或铁塔纵向轴线位置，俯视铁塔根部，做一标志，然后测量铁塔基准根开距离，取根开1/2作基准标点，测量标点与其准标点的差即为铁塔的倾斜距离。
1、杆塔检查一般主要有杆塔横担水平度检查，水泥杆垂直度检查和铁塔倾斜测量等内容。 2、主要介绍铁塔倾斜的检查，铁塔倾斜的测量主要是对已经组立完成和架线完成后的铁塔进行倾斜度的检查，规范要求一般直线塔倾斜率0.3%，高塔0.5%，转角塔、终端塔不应向受力侧倾斜。 倾斜值：绝对尺寸 = 倾斜率：相对尺寸 = 倾斜值∕视点高 H*0.003 注意：倾斜率测量视点高度应考虑接腿长度的影响 五、杆塔测量方法三： 说明：A 、B 两点应在铁塔的正或者侧面中心线上，以此两点作为观测铁塔的倾斜率。 1、为了测量精确，首先将仪器置于铁塔中心线延长线上（可稍微偏移，但不可偏移过多）， 距离为铁塔全高等长以上。 2、测量A 点，得一竖直角∠1，在此将仪器水平制零： 3、在步骤2的基础上（此时水平角度为0°），测量B 点（水平线轴），测得竖直角∠2； 4、在步骤3的基础上，观测铁塔B 点为左或者右偏移，如图测得为右偏移，转动水平制动微调，测得水平角∠3。 铁塔的倾斜率为tan ∠3/tan(∠2-∠1)cos ∠2 铁塔倾斜量＝倾斜率*铁塔全高。 tan 3 tan( 21)*cos 2∠∠-∠∠
输电线路铁塔吊车组立施工工法 青海送变电工程公司 二〇一二年十二月十六日
目录 1 前言 (1) 2 工法特点 (1) 3 适用范围 (2) 4 工艺原理 (2) 5 施工工艺流程及操作要点 (3) 6材料与设备 (8) 7 质量控制 (10) 8 安全措施 (11) 9 环保措施 (14) 10 效益分析 (14) 11 应用实例 (17)
输电线路铁塔吊车组立施工工法 1 前言 根据国家电网公司电网建设规划，十二五期间电网建设任务进一步加大，青藏交直流联网工程、青新联网工程和青海玉树联网工程等一大批国家重大工程项目的建设，为送变电企业带来了活力与机遇。近年来输电线路施工劳务工资逐年增高，而随着社会上吊车数量的增多，吊车租赁费逐年降低。为逐步提高输电线路施工机械化水平，提高输电线路项目建设效率和效益，提升电网建设安全质量和工艺水平，降低高海拔地区施工人员的劳动强度，减少施工对环境的影响，青海送变电工程公司在各电压等级的输电线施工中，大量采用吊车组立铁塔，取得了较好的经济效益和社会效益。在总结铁塔吊车组立施工经验的基础上，持续改进完善，形成了输电线路铁塔吊车组立施工工法，经公司推广应用，证明该工法安全、可靠、高效、实用。 2 工法特点 2.1 工法规范了330 kV～±800 kV不同电压等级输电线路不同塔型铁塔吊车组立施工工艺；特别是总结了高海拔恶劣环境中保证施工人员职业健康和安全，保证施工质量和工程进度的经验。 2.2 工法利用吊车替代了传统铁塔组立方法常用的抱杆系统，也减少了抱杆运输、组装和拆除等工作量；铁塔吊车组立可以大规模采用流水作业，提高输电线路施工机械化水平；提高机械设备利用率和施工工效，有利于进度精确控制。 2.3 通过选择合适的吊车型号，其起吊性能优于抱杆系统。采用吊车时，铁塔地面组装及检修工作大部分在地面完成，铁塔设计、加工缺陷可以在地面组装过程中发现和解决，施工质量优于抱杆组立塔。 2.4 针对吊点钢丝绳对塔材破坏严重问题，设计了通用型钢丝绳吊点塔材保护专用多功能夹具，提高了吊点与铁塔连接的安全性，避免了铁塔主材损伤及镀锌层破坏，工具化设计使操作更简便。 2.5 高海拔地区受缺氧和低压影响，高处作业安全风险较大。吊车组立塔时，所需高处作业人员和高处作业工作量都少于抱杆系统，且使用的工器具少，起吊过程中地面配合人员少，施工人员劳动强度低，安全风险明显降低。
第一章铁塔概述 第一节基本概念 1. 铁塔 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。现在的铁塔一 般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线 角钢加强板等），基础座板一般都采用电焊焊接。塔上部件一般都采用热浸镀锌防腐。 2. 输电线路 输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和 接地装置等部分组成。 3. 铁塔的呼称高度 输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV铁塔到最低导 线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。 4. 多接腿铁塔 受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部 分腿加长或部分腿减短。塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。 5. 档距 两杆塔之间的距离称为两杆塔的档距。 第二节输电线路铁塔分类 1. 按铁塔在线路中的位置和作用分类（重要） 1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂 式铁塔。在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。 这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。平时只承受导、地线、 覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。直线塔的绝缘 子串有单联悬垂、双联悬垂和“V”形悬垂三种。直线塔总体要比同线路的承力塔较高，塔身 坡度较小，塔材较小，节点螺栓较少，塔体较轻。 典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。 1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立 在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。通 常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多， 一般塔高都在50米~250米之间，构造也比较复杂。塔的重量都在50~200吨左右，这种塔的 挂线方式和荷载情况与一般直线塔类似，只是荷载量大了。 典型的塔型有：SKTY、JK712等。 1.3 耐张塔：耐张塔是承力塔的一种，该塔在线路中把整个较长的直线段分成若干个小的直线段， 起着锚固直线段中塔上导、地线的作用，可以限制线路在本塔前后区段安装和检修紧线的不 平衡张力和线路事故断线的影响范围。这种塔的塔身坡度较大，整体高度较矮，部件材料规 格较大，节点螺栓用量较多，单塔比直线塔重，绝缘子串呈下斜式，接近水平而不是水平， 这种塔在线路中用量较少。 典型的塔型有：JG系列、JT系列、YJ系列、JK系列是耐张塔的典型塔型。 1.4 转角塔：转角塔用“J”表示，转角塔也是承力塔的一种，转角塔设在线路的转角处。典型设 计中按转角的大小分0°~20°、20°~40°、40°~60°、60°~90°个角度系列。这种塔除具 有与耐张塔相同的特点和作用外，还比耐张塔多了一个侧向永久性张力。
输电线路杆塔倾斜在线监测研究及应用 【摘要】本文探讨了输电线路杆塔倾斜监测问题，从监测系统的组成，硬件系统的构造设计等角度，探讨了监测系统的组成，以及相关的硬件选型等。重点针对输电线路杆塔在线监测系统的总体构架、前端数据处理部分硬件设计选型，数据传输部分的硬件设计选型进行了研究。 【关键词】输电线路;杆塔;倾斜在线监测 1.概述 电网安全运行是社会正常运转的重要保障，一旦出现电网事故，将对工农业生产、居民生活造成极大的影响。在各类电网安全事故中，多数都和输电线路的倒塔、断线等有关。输电杆塔倾斜的成因很多，除了大风、洪水、地质灾害外，还和施工质量不过关、地基不均匀沉降、甚至是意外冲撞等，都可能导致杆塔的倾斜。由于输电网络覆盖范围极广，而且数量众多的输电线路杆塔位于城市周边周边、山地、河流等自然环境更为复杂的区域，靠人力来完成对数量庞大的输电线路杆塔、线路的巡检工作效率低下，因此有必要建立起成套输电设备的在线监测，重点针对输电线路杆塔的工况进行监测，对杆塔正常工作关系密切的倾斜、震动、覆冰等工况进行在线监测，为输电线路的安全运行提供帮助。本文将针对输电杆塔运行工况中的倾斜在线监测为对象来展开研究。 2.输电线路杆塔监测概况 输电线路杆塔监测，从原理上是通过在输电杆塔以及其他附属电力设备上安装传感器来获取杆塔运行工况状态，通过对这些监测量的整合分析，来对输电杆塔的运行工况、潜在故障、安全等级等进行评估。 发达国家对输电设备工况的在线监测开展得比较早，建成的监测系统也较为完善。国内在这方面的工作一般都是在事故发生后才进行检修，定期检修和在线状态监测还处于探索阶段。尤其是针对输电线路杆塔的状态在线监测，是在2008年南方冰冻灾害后才引起了足够的重视，并通过国内一些电力研究机构努力，已经取得了初步成果，在部分电网建立了泄露电流监测系统、输电容量监测系统、视频远程监控系统等在线监测系统。 3.输电杆塔状态监测系统组成 从监测数据的完整性角度看，对输电杆塔的状态监测需要对杆塔受迫振动、倾斜状况、杆塔周围气象数据、电缆温度、塔基应力应变等数据进行全方位的监测。而这些监测数据的获取，都需要在杆塔或其附属设备上加装传感器，并在输电杆塔监测区域安装现场中心基站，各类监测数据通过通信模块将数据汇总并传输至电网监控中心，通过在各类专业分析软件来评估监测数据，寻找可能存在的安全隐患，并进行预警，从而保障电力系统的安全运行。
输电线路铁塔 输电线路塔是支持高压或超高压架空送电线路的导线和避雷线的构筑物。 类型根据在线路上的位置、作用及受力情况分类如表： 还可根据不同的电压等级、线路回路数、导线及避雷线的布置方式、材料及结构形式来确定塔的名称，例如:220千伏单回路导线水平排列的门型耐张跨越塔。常见的悬垂型塔或耐张型塔如图。500千伏台山电厂至香山输变电工程的崖门大跨越钢管塔，该塔位于新会区西江崖门边，在两岸各建一高塔，两座高塔跨越距离2.5公里，塔高215.5米，所用钢管直径达1.58米，单塔重1650吨。常见的悬垂型塔或耐张型塔, 崖门大跨越钢管塔 塔的尺寸和档距须满足电路要求：导线与地面、建筑物、树木、铁路、公路、河流以及其他架空线路之间，导线与导线、导线与避雷线之间，均应保持必要的最小安全距离。避雷线对导线的保护角及使用双避雷线时两根避雷线之间的水平最小距离应满足有关规定。 荷载输电线路塔主要承受风荷载、冰荷载、线拉力、恒荷载、 安装或检修时的人员及工具重以及断线、地震作用等荷载。设计时应考虑这些荷载在不同气象条件下的合理组合，恒荷载包括塔、线、金具、绝缘子的重量及线的角度合力、顺线不平衡张力等。断线荷载在考虑断线根数（一般不考虑同时断导线及避雷线）、断线张力的大小及断线时的气象条件等方面，各国均有不同的规定。 结构计算 塔一般均简化为静态进行分析，对于风、断线、地震等动荷载，通常在静力分析的基础上，分别乘以风振系数、断线冲击系数、地震力反应系数来考虑动力作用。 输电线路塔的内力计算，与塔式结构和桅式结构相同，但须考虑下列两个问题： ①导线风荷载对塔的作用。由于导线的支点间距较大（一般为200～800米）而横向摆动的周期较长（一般为5秒左右）,故应考虑风沿导线的不均匀分布及导线对塔的动力效应。20世纪60年代初，许多国家的电力部门曾用实际的试验线路来测定导线在大风作用下的最大响应，并据此制订了实用计算法，其中有的已纳入本国的规程，但是由于受地形、测量仪器的精度、分析水平等各种因素的限制，这些实用计算方法还不能精确反映出真实情况。70年代中期，开始应用随机振动理论分析阵风作用于导线对塔引起的动力响应，这种建立在实测资料基础上并用统计概念及谱分析估计结构响应的概率峰值的方法，比较符合风的特点。 ②断线力对塔的作用。导线突断时对塔的冲击荷载在极短的时间内达到峰值，并且各个部位的相对值大小不一，是一种复杂的瞬态强迫振动，要作理论计算比较困难。一般是根据现场试验实测数据获得冲击力的峰值，并据此制定出实用的“断线冲击系数”，其值为1.0～1.3，视电压的高低、塔的类型、不同的部位而定。 基础 输电线路塔基础的种类很多，并随塔的类型、地形、地质、施工及运输的条件而异，常见的有：①整体式刚性基础；②整体式柔性基础；③独立式刚性基础； ④独立式柔性基础;⑤独立式金属基础;⑥拉线地锚；⑦卡盘及底盘；⑧桩基础。上述①、②类基础主要用于窄塔身用地小的情况,③、④、⑧类基础用于软土地
永平花园北区B标段工程 沉 降 观 测 方 案 施工单位;昆山市盛新建筑工程有限公司 永平花园北区B标项目部 目录 一、编制依据 (2) 二、工程概况 (2) 三、控制点的布置及施测 (3) 四、各控制点的放样 (5) 五、施工时的各项限差和质量保证措施 (5) 六、沉降观测 (6) 七、位移观测 (8) 八、测量复核措施及资料的整理 (11) 九、施工测量工作的组织与管理 (11) 一、编制依据
1、《城市测量规范》CJJ8-89 2、《工程测量规范》GB50026-93 3、《建筑工程施工测量规范》 4、《建筑工程资料管理规程》DBJ01-51-2003 二、工程概况 工程名称：永平花园北区B标段7-9#楼、地下车库、1#门卫、物管社区用房工 程 工程地点：昆山市周市镇城北路与白塔路交叉口西南侧 建设单位：昆山蔚洲房产开发有限公司 设计单位：苏州越城建筑设计有限公司 监理单位：昆山市鼎森工程监理咨询有限公司 施工单位：昆山市盛新建筑工程有限公司 勘察单位：昆山华一岩土勘察工程有限公司 工程规模：建筑面积： 结构类型/层次：2/-1+18+1框架、剪力 7#楼：㎡8#楼:㎡9#楼:㎡ 物管社区用房楼:㎡车下车库：㎡。 三、控制点的布置及施测 1、监测项目：建筑物沉降观测，建筑场地沉降观测，建筑物主体倾斜、水平位移、 裂缝观测，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。 2、从场地的实际情况看，场地四周离建筑物在10M以上，故对布设控制点无影响。 3、布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法 投测点时或后视时均在观测范围之内。 4、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。 5、高程控制网的布设要求：
纠偏技术及常用纠偏方法的介绍 一、纠偏技术的进展 建（构）筑物的纠偏（有的文献中也称作纠倾）技术、托底技术、平移技术及增层加载时的地基基础加固技术，被统称为基础工程的“后继技术”，这四项技术在20世纪前半叶仅在少数几个国家受到重视，在我国也是从20世纪后半叶才逐渐兴起的。建（构）筑物的纠偏技术、托底技术、平移技术及增层加载时的地基基础加固技术经常联合使用，以满足各种工程需要，它们与常规的地基及基础处理即有联系，又有区别。这四项技术的出现和兴起，一方面是由于土力学理论的发展、地基处理技术及相应施工机械与监测技术的进步而使这些技术的实现成为可能，另一方面是受与日俱增的客观需求分不开的。一些古建筑的倾斜和相继倒塌，迫使人们采取各种措施来保护现存的古迹和文物；新建建（构）筑物因地基处理不当或其它原因而发生倾斜，迫使人们开始重视建筑物的纠偏和基础托底加固技术，以减少大量经济损失。特别是在城市建筑群密集的地方，新建建（构）筑物常常会促使既有建筑物发生不均匀沉降；城市功能的改变，干道的重新规划，常要求将一些重要建筑物及文化遗址完整地平移。 世界上许多著名的大型建（构）筑物都是由于地基基础的问题而发生倾斜，因当时挽救乏术，不得不任其倒塌和倾斜，典型的例子如建于中世纪著名的英国Ely大教堂和法国的Bauyais大教堂的倒塌。举世闻名的意大利比萨斜塔，始建于1173年，竣
工于1372年，施工历时整整200年，主要就是因为施工中塔身曾两次出现倾斜，虽然从结构上采取了一些措施，仍无法纠正，而一再被迫停工，最终不得不带着倾斜而结顶。美国著名岩土工程学家C. Spencer曾于1953年预测，比萨斜塔如不进行纠偏，势必在50～100年后倒塌。至1990年，塔顶中心点已向南偏离中心线4.5m，塔身倾角5o33′17″。在我国，苏州虎丘塔是继杭州雷锋塔倒坍后现存的唯一具有千年以上历史的古砖塔。虎丘塔呈七级八角形，塔底直径13.66m，高47.5m。塔顶位移1978年为2.3m，塔顶重心偏离基础轴线0.924m。经专家调查研究，虎丘塔倾斜和墩身开裂，主要原因是地基土中存在压缩性大且厚度不均匀的可塑状粘性填土，以及由于地基土的流失，而使砖砌体长期处于偏心受压状态。经过正确的纠偏加固措施以后，塔体的不均匀沉降和倾斜已得到了控制。 其它类建筑物的倾斜事例就更不胜枚举。建（构）筑物因地基和基础处理不当而倾斜、倒塌或拆除的后果是严重的。1995年12月26日，汉口桥苑新村的一栋18层住宅楼因地基基础设计、施工等多种原因以致发生严重倾斜，最后被控爆拆除，给人们以极其深刻的印象。该住宅楼是采用336根锤击沉管扩底灌注桩基础，桩长17.5m，桩端进入中密粉细砂持力层1～4m，这一栋楼房失稳的事故也告诉我们采用桩基础并不是万无一失的。 由于设计、施工的问题而引起建筑物倾斜的例子是非常多的，其造成的社会影响和经济损失也是很明显的。当建筑物发生

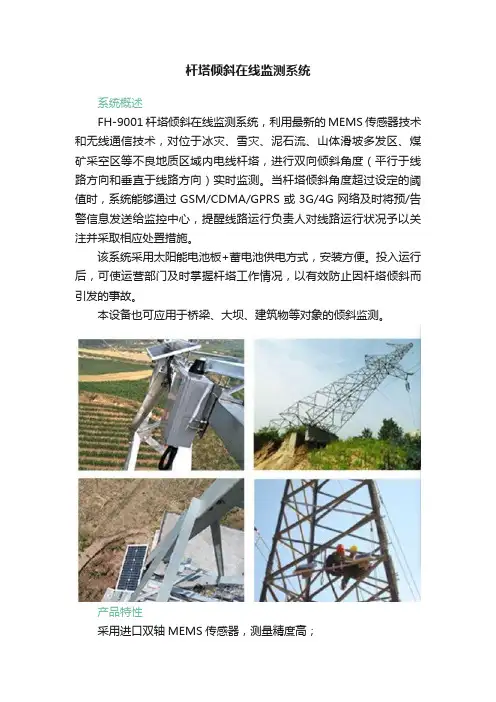

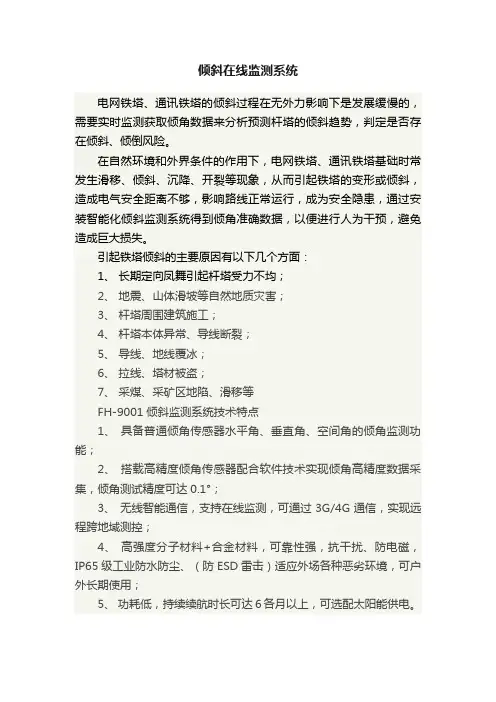

随着电网建设的加速和市场经济的推进，输电线路杆塔倾斜对电网安全正常运行的危害越来越大。我国地理分布广泛，地质条件复杂多样，当输电线路经过煤炭开采区、软土质区、山坡地、沙漠地带、河床地带等不良地质区时，在自然环境和外界条件的作用下，杆塔基础市场会发生滑移、倾斜、沉降、开裂等现象，从而引起杆塔的变形、杆塔倾斜、甚至倒塔断线。杆塔倾斜将造成杆塔导地线的不平衡受力，引起杆塔受力发生变化，造成电气安全距离不够，影响线路正常运行，给人们的正常生产和生活带来严重影响，并造成了巨大的经济损失。 我司研发的FH-9001型杆塔倾斜在线监测系统利用最新的MEMS传感器技术和无线通信技术，对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔，进行双向倾斜角度（平行于线路方向和垂直于线路方向）实时监测。当杆塔倾斜角度超过设定的阈值时，系统能够通过 GSM/CDMA/GPRS/4G网络及时将预/告警信息发送给监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。 该系统采用太阳能电池板+蓄电池供电方式，安装方便。投入运行后，可使运营部门及时掌握杆塔工作情况，以有效防止因杆塔倾斜而引发的事故。 本设备也可应用于桥梁、大坝、建筑物等对象的倾斜监测. 产品特性 采用进口双轴MEMS传感器，测量精度高； 采用太阳能供电系统供电，安装维护方便； 通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络；
