一.结构 纤维素是一种重要的多糖，它是植物细胞支撑物质的材料,是自然界最非丰富的生物质资源。在我们的提取对象－农作物秸秆中的含量达到450－460g/kg。纤维素的结构确定为β-D-葡萄糖单元经β－（1→4）苷键连接而成的直链多聚 体，其结构中没有分支。纤维素的化学式：C 6H 10 O 5 化学结构的实验分子式为 （C 6H 10 O 5 ） n 早在20世纪20年代，就证明了纤维素由纯的脱水D-葡萄糖的重复 单元所组成，也已证明重复单元是纤维二糖。纤维素中碳、氢、氧三种元素的比例是：碳含量为44.44％，氢含量为6.17％，氧含量为49.39％。一般认为纤维素分子约由8000～12000个左右的葡萄糖残基所构成。 O O O O O O O O O 1→4）苷键β-D-葡萄糖 纤维素分子的部分结构（碳上所连羟基和氢省略）二．天然纤维素的原料的特征 做为陆生植物的骨架材料，亿万年的长期历史进化使植物纤维具有非常强的自我保护功能。其三类主要成分－纤维素、半纤维素和木质素本身均为具有复杂空间结构的高分子化合物，它们相互结合形成复杂的超分子化合物，并进一步形成各种各样的植物细胞壁结构。纤维素分子规则排列、聚集成束，由此决定了细胞壁的构架，在纤丝构架之间充满了半纤维素和木质素。天然纤维素被有效利用的最大障碍是它被难以降解的木质素所包被。 纤维素和半纤维素或木质素分子之间的结合主要依赖于氢键，半纤维素和木质素之间除了氢键外还存在着化学健的结合，致使半纤维素和木质素之间的化学健结合主要在半纤维素分子支链上的半乳糖基和阿拉伯糖基与木质素之间。 表：植物细胞壁中纤维素、半纤维素、和木质素的结构和化学组成
材料结构与性能历年真 题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
2009年试题 1.一外受张应力载荷力500MPa的无机材料薄板(长15cm，宽10cm，厚，其 中心部位有一裂纹(C=20μm)。该材料的弹性模量为300GPa，(1Pa=1N/m2)断裂能为15J/m2(1J=1Nm)。 a)计算该裂纹尖端应力强度因子K I (Y=) b)判断该材料是否安全 ,可知，即材料的裂纹尖端应力强度应子超过了材料的临界断裂应子，则材料不安全。 2.测定陶瓷材料的断裂韧性常用的方法有几种并说明它们的优缺点。 答： 方法优点缺点 单边切口梁法(SENB)简单、快捷①测试精度受切口宽度的影响，且过分要求窄的切口；②切口容易钝化而变宽，比较适合粗晶陶瓷，而对细晶体陶瓷测试值会偏大。 Vickers压痕弯曲梁法 (SEPB)测试精度高，结果较准 确，即比较接近真实值 预制裂纹的成功率低；控制裂纹的深度尺 寸较困难。 直接压痕法(IM)①无需特别制样；②可 利用很小的样品；③测 定H V的同时获得K IC， 简单易行。 ①试样表面要求高，无划痕和缺陷；②由 于压痕周围应力应变场较复杂，没有获得 断裂力学的精确解；③随材料性质不同会 产生较大误差；④四角裂纹长度由于压痕 周围残余应力的作用会发生变化；产生压 痕裂纹后若放置不同时间，裂纹长度也会 发生变化，影响测试精度。
3.写出断裂强度和断裂韧性的定义，二者的区别和联系。 答： 断裂强度δr断裂韧性K IC 定义材料单位截面承受应力而不发生断裂的能力材料抵抗裂纹失稳扩展或断裂能力 联系①都表征材料抵抗外力作用的能力；②都受到E、的影响，提高E、既可提高断裂强度，也可提高断裂韧性；③在一定的裂纹尺寸下，提高K IC也会提高δr，即增韧的同时也会增强。 区别除了与材料本身的性质有关外，还与 裂纹尺寸、形状、分布及缺陷等有关 是材料的固有属性，是材料的结构和显微 结构的函数，与外力、裂纹尺寸等无关 4.写出无机材料的增韧原理。 答：增韧原理：一是在裂纹扩展过程中使之产生有其他能量消耗机构，从而使外加负载的一部分或大部分能量消耗掉，而不致集中于裂纹扩展上；二是在陶瓷体中设置能阻碍裂纹扩展的物质场合，使裂纹不能再进一步扩展。 根据断裂力学，抗弯强度，断裂韧性，可以看出要提高陶瓷材料强度，必须提高断裂表面能和弹性模量以及减小裂纹尺寸；要提高断裂韧性，必须提高断裂表面能和弹性模量。 5.试比较以下材料的热导率，并按大小顺序排列，说明理由。氮化硅(Si3N4)陶 瓷、氧化镁(MgO)陶瓷、镁橄榄石(2MgO·SiO2)、纯银(Ag)、镍铬合金 (NiCr)。 答：热导率大小顺序：纯银>镍铬合金>氮化硅>氧化镁>镁橄榄石 理由：1)一般金属的热导率比非金属的热导率高，这是由于金属中存在大量的自由电子，电子质量轻，平均自由程很大，故可以快速的实现热传导；而非金属主要是通过声子来进行热传导的，声子的平均自由程要比自由电子的小很多，自由电子的热传导速率是声子的20倍，故纯银和镍铬合金的热导率高。2)单质的热导率要比混合物质的热导率高，故纯银大于镍铬合金。3)固溶体的热导率要比纯物质的小，故镁橄榄石的热导率小于氮化硅和氧化镁。4)共价键强的晶体热导率高，故氮化硅的热导率强于氧化镁。 6.对于组成范围为0-50%K2O，100-50%SiO2的玻璃，推断其膨胀系数的变 化，试通过玻璃的结构来解释所得的结果。
羧甲基纤维素 MSDS Carboxymethyl cellulose 羧甲基纤维素性质、用途与生产工艺 含量分析 羧甲基纤维素钠的百分含量按100减去下述氯化钠和乙醇酸钠的百分含量而得。 氯化钠含量精确称取试样约5g，移人一250m1烧杯，加水50ml和30%过氧化氢5ml，在蒸汽浴上加热20min，偶尔搅拌一下，至完全溶解。冷却，采用硫酸银和硫酸汞一硫酸钾电极，并不停搅拌，加水100ml和硝酸10ml，然后用0.05mol/L硝酸银滴定至电位终点。按下式计算试样中的氯化钠百分含量： (584．4Vc)/(100-6)ω其中，V和c分别为所耗硝酸银的体积(m1)和浓度(mol/L)；6为所测得的干燥失重；ω为试样质量(g)；584.4为氯化钠的分子量。 乙醇酸钠含量准确称取试样约500mg，移入一100ml烧杯，先经5ml冰乙酸随后用5ml 水湿润，然后用玻棒搅至溶液状(一般约需15min)。在搅拌下缓慢加入丙酮50ml，然后加氯化钠1g，搅拌数分钟使羧甲基纤维素钠全部沉淀。经一已用少量丙酮湿润过的软质粗孔滤纸过滤，将滤液收集于一100ml容量瓶中，另用30ml丙酮将滤渣移人滤纸并淋洗滤渣，然后用丙酮稀释，定容后混匀。 按下述制备标准液：准确称取室温下干燥器中过夜的乙醇酸100mg，移人一100ml容量瓶中，用水溶解，定容后混匀。该液应在30天之内使用。将该液1.0.、2.0、3.0和4.0m1分别移入四只100ml容量瓶中，分别加水至约5ml，然后加冰乙酸5ml，并用丙酮稀释、定容。 取前述试样液2.0ml和各标准液各2.0ml，分别移入五只25ml容量瓶中，另配一空白瓶，内含由冰乙酸和水各占5%的丙酮液2.0ml。将各容量瓶不加盖在沸水浴上保持 20min以除去丙酮，取下，冷却。每只瓶中各加2，7-二羟萘试液(TS-85)5.0ml，强力混合后再加15ml，再强烈混合。取小片铝薄盖口。将容量瓶垂直放入沸水浴中保持 20min，然后取出，冷却，用硫酸定容后混匀。 用一适当的分光光度计，以空白液为对比，在540nm处测定各液的吸光度，按标准液吸光度绘制标准曲线，然后根据标准曲线和试样的吸光度求出试样中乙醇酸的质量(mg)叫，然后按下式求出试样中 毒性 ADI不作特殊规定(FAO/WHO，2001)。 LD50(大鼠，经口)27g/kg。 GRAS(FDA，§182．1745，2000)。 使用限量
高分子部分 一、简答题 1、什么是高分子缩聚反应？ 缩合聚合反应（简称缩聚）： 由含有两种或两种以上单体相互缩合聚合而形成聚合物的反应称为缩聚反应，同时会析出水、氨、醇、氯化氢等小分子物质。 若缩聚反应的单体为一种，反应称为均缩聚反应，产品为均缩聚物；若缩聚反应的单体为多种，反应称为共缩聚反应，产品为共缩聚物。 2、什么是复合材料？复合材料区别于传统材料有什么特点？ 简单地说，复合材料是用两种或两种以上不同性能、不同形态的组分材料通过复合手段组合而成的一种多相材料。 复合材料区别于传统材料的一个重要特点是依靠不同的组分材料分散和承载负荷。 （1）特点 ①可设计性 ②材料与结构的同一性 ③发挥复合效应的优越性 ④材料性能对复合工艺的依赖性 （2）优点 ①比强度、比模量大 ②耐疲劳性能好 ③阻尼减震性好 ④破损安全性高 3、举例说明什么是超分子聚合物及其与传统聚合物的区别。 超分子聚合物和化学键联聚合物的最大区别：成键弱，可逆过程。 把单体结构组元之间由非共价键这种弱分子间相互作用组装而成的分子聚集体称为超分子聚合物。 之所以将其称为超分子聚合物, 一方面是因为这种聚集体中的长链或网络结构类似聚合物结构，另一方面是因为弱分子间作用力赋予这种材料各种软性的类聚合物性能。 如：氢键超分子聚合物（氢键型超分子聚合物是指重复单元通过与氢键相关的自组装生成的稳定超分子聚合物），配合物型超分子聚合物（金属- 超分子聚合物是由金属离子与配体之间的相互作用形成的, 是一类具有多样化几何构造和拓扑结构的新型功能高分子），∏-∏堆积超分子聚合物（∏-∏堆积又称∏-∏共轭、芳环堆积。当2个芳环平行或近似平行排列时，由于∏电子云相互排斥，相邻芳环平面间距小于芳香环的范德华厚度，这种想象就是∏-∏堆积），离子效应超分子聚合物。 4、简述有机发光二极管的工作过程。 OLED由以下各部分组成（自下而上）： 基层（透明塑料，玻璃，金属箔）——基层用来支撑整个OLED。 阳极（透明）——阳极在电流流过设备时消除电子（增加电子“空穴”）。 导电层——该层由有机塑料分子构成，这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。 发射层——该层由有机塑料分子（不同于导电层）构成，这些分子传输从阴极而来的电子；
纤维素的结构 引言 纤维素是地球上存在的最丰富的可再生有机资源, 在高等植物、细菌、动物、 海藻等生物中广泛存在, 每年总量有几百亿吨, 具有巨大的经济开发价值[1]。五 十年代至六十年代，由于合成高分子材料的兴起，纤维素资源的开发研究受到极大的影响。七十年代初期，由于国际上出现了石油危机，这种曾被忽视的可更新资源又再次被重视起来.能否利用这些丰富的可再生资源是解决未来能源问题的关键因素。因此，世界各国都很重视纤维素的研究与开发[2]。纤维素结构是纤维素性能研究及应用的基础，本文就纤维素的化学剂物理结构进行了概述。 1纤维素的化学结构 纤维素的元素组成为：C=44.44%，H=6.17%,O=49.39%, 其化学实验式(C 6H 10O 5)n （n 为聚合度，一般高等植物纤维素的聚合度为7000—150000）[3] 纤维素大分子的基环是脱水葡萄糖，其分子式为(C 6H 10O 5)。纤维素的化学结构是由D-吡喃葡萄糖环彼此以β- 1, 4-糖苷键以C1椅式构象联结而成的线形高分 子化合物[4]，其结构表达式如图1所示。 非还原端 纤维二糖 还原端 图1 纤维素链结构 除两端的葡萄糖基外，每个葡萄糖基上都有三个游离羟基，分别位于C 2、C 3和C 6位上，所以纤维素的分子可以表示为[[C 6H 7O 2(OH)3]n,其中C 2和C 3位上为仲醇羟基，C 6位上为伯醇羟基，他们的反应能力不同，对纤维素的性质具有重要影 响，如纤维素的酯化、醚化、氧化和接枝共聚，以及纤维素之间的分子间氢键作用，纤维素的溶胀与水解都与纤维素的羟基有关。 纤维素大分子两端的葡萄糖末端基，其结构和性质不同，一端的葡萄糖末端基在C4上存在一个苷羟基，此羟基的氢原子易转移，与基环上的氧原子结合，使氧环结构转变为开链式结构，在C1处形成醛基，具有潜在还原性，固有隐形醛基之称。左端的葡萄糖末端为非还原性的，由于纤维素的每一个分子链一端是还原性，另一端是非还原性，所以纤维素分子具有极性和方向性。 纤维素以及糖链形成以后，其葡萄糖残基上的经基和分子间或者内部的经基基团形成稳定的氧键网络，平行面上的糖链形成稳定的一层糖链片层，使纤维糖链形成极为稳定的超大分子，图2为糖链片层的结构模型。
第一章XRD 1.X射线的定义、性质、连续X射线和特征X射线的产生、特点。 答：X射线定义：高速运动的粒子与某种物质相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。性质：看不见；能使气体电离，使照相底片感光，具有很强的穿透能力，还能使物质发出荧光；在磁场和电场中都不发生偏转；当穿过物体时只有部分被散射；能杀伤生物细胞。 连续X射线产生：经典物理学解释——由于极大数量的电子射到阳极上的时间和条件不相同，因而得到的电磁波将具有连续的各种波长，形成连续X射线谱。量子力学解释——大量的电子在到达靶面的时间、条件均不同，而且还有多次碰撞，因而产生不同能量不同强度的光子序列，即形成连续谱。特点：强度随波长连续变化 特征X射线产生：当管电压达到或高于某一临界值时，阴极发出的电子在电场的加速下，可以将物质原子深层的电子击到能量较高的外部壳层或击出原子外，使原子电离。此时的原子处于激发态。处于激发态的原子有自发回到激发态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量降低。原子从高能态变为低能态时，多出的能量以X射线的形式释放出来。因物质一定，原子结构一定，两特定能级间的能级差一定，故辐射出波长一定的特征X射线。特点：仅在特定的波长处有特别强的强度峰。 2.X射线与物质的相互作用 答：X射线与物质的相互作用，如图所示 一束X射线通过物体后，其强度因散射和吸收而被衰减，并且吸收是造成强度衰减的主要原因。 散射分为两部分，即相干散射和不相干散射。当X射线照射到物质的某个晶面时可以产生反射线，当反射线与X射线的频率、位相一致时，在相同反射方向上的各个反射波相互干涉，产生相干散射；当X射线经束缚力不大的电子或自由电子散射后，产生波长比入射X射线波长长的X射线，且波长随着散射方向的不同而改变，这种现象称为不相干散射。其中相干散射是X射线在晶体中产生衍射现象的基础。 物质对X射线的吸收是指X射线通过物质时，光子的能量变成了其它形式的能量，即产生了光电子、俄歇电子和荧光X射线。当X射线入射到物质的内层时，使内层的电子受激发而离开物质的壳层，则该电子就是光电子，与此同时产生内层空位。此时，外层电子将填充到内层空位，相应伴随着原子能量降低，放出的能量就是荧光X射线。当放出的荧光X射线回到外层时，将使外层电子受激发，从而产生俄歇电子而出去。产生光电子和荧光X射线的过程称为光电子效应，产生俄歇电子的过程称为俄歇效应。示意图见下：
目录 摘要 (1) 关键词 (1) 一、生产原料纤维素的来源 (1) 二、羧甲基纤维素（CMC）性质 (2) 三、羧甲基纤维素（CMC）生产工艺 (2) 四、羧甲基纤维素用途 (4) 五、羧甲基纤维素（CMC）国内外生产及利用现状 (5) 六、羧甲基纤维素（CMC）发展方向 (5) 参考文献 (5) 羧甲基纤维素的生产与应用 摘要：羧甲基纤维素（CMC）,是以纤维素为原料合成的纤维素醚类产品，有着良好的化学和物理性能，在医药、陶瓷、食品添加剂、造纸、建材、涂料等方面也有着广泛的应用前景。本文将综述羧甲纤维素的生产原料来源、性质和国内外生产应用现状以及发展前景。，其中重点介绍羧甲基纤维素（CMC）的合成工艺和具体的应用。 关键词：羧甲基纤维素、生产工艺、应用、发展方向。 Abstract: Cellulose is composed of macromolecular polysaccharide, is a kind of important natural polymer, not only to the health of human body, but also has a broad prospect of application in medicine, ceramics, food additives, paper making, building materials, paint also. This paper will review the source of cellulose and its application, which mainly introduces CMC synthesis principle and application status at home and abroad, as well as the development foreground. Key words: Cellulose, CMC, Composition principle, Application, Development. 一、生产原料纤维素的来源 经过多年的研究和发展，目前可以用于合成羧甲基纤维素的原料有精制棉短绒、地脚棉、甘蔗渣、秸秆及稻草等。但生产工艺对纤维素原料中а纤维素含量的要求很高，虽然精制棉短绒价格相对其他材料昂贵，数量相对较少。但以上这些原材料中精制棉短绒的棉纤维含量高达90%以上，精制棉短绒生产出来的羧甲基纤维素比其他原材料所生产出来的产品性能更优越，故比其他原材料更是符合工业化生产。因而，目前世界上用于生产的羧甲基纤维素的主要原材料是精制棉短绒。
选课课号：04000150 北京理工大学2009-2010学年第二学期 2006 级《材料结构与性能表征》学期末试题B 卷参考答案 班级 学号 姓名 成绩 1、下图是在DMSO-d 6中测定得到的、用于自由基活性/可控聚合的大分子引发剂 的1H NMR 谱图。 ① 试在分子式中标出各NMR 谱峰所对应的质子。（10分） 答案如下图所示： ② 利用谱图中所给出相应峰的积分面积求出数均分子量的数值，同时写出根据1H NMR 分析计算该大分子引发剂数均分子量的公式。（10分） 答案： (1)根据以上谱图指认，考虑到两侧的b 共振谱峰共对应有四个氢质子，而聚乙二醇链段中d 共振谱峰对应氢质子的数量为4n ，由两者积分面积之比，即可确定出以上大分子单体的聚合度m ： 4/)3(4-=n b d 的积分面积 峰的积分面积峰 8703.1/01.983≈=-n 903=+=n m ② 根据每个结构单元的分子量，聚合度n ，以及两端基的分子量，即可求出
预聚物的分子量。 + 90= 44 ? . = ? Mn + . 00 4278 03 16 2 151 0. 其中44.03为乙二醇结构单元的分子量，151.0为2-溴异丁酰基的分子量， 16.00为氧原子的原子量。 ③也可以利用其它相应峰的积分面积之比求出聚合度，进而得到分子量。因 误差的原因，结果略有差别。 2、以下分别是采用原子转移自由基活性聚合方法制备得到的聚丙烯酸乙酯的分子式和以2,5-二羟基苯甲酸为基质、三氟乙酸钠为离子化试剂测定得到的大分子质谱图： 根据谱图中各峰的位置，试判断该聚合物结构是否正确？（计算时每一谱峰所对应的分子量可保留一位小数）（20分）
我们都知道羧甲基纤维素钠属于天然纤维素改性，可以称它为“改性纤维素”。目前在食品、化工、石油等行业中都可以见到它，但是对于其合成的工艺大部分应该不是很了解，通过下文或许可以找到答案。 具体的生产工艺为：以纤维素为原料，采用两步法制备CMC-Na。先是纤维素的碱化过程，纤维素与氢氧化钠反应后生成碱纤维素，然后是碱纤维素与氯乙酸反应生成CMC-Na，称为醚化反应。 Cell-OH+NaOH->Ce11 O-Na++H20 之后碱纤维素与氯乙酸反应生成CMC，反应方程式如下： ClCH2COOH+NaOH->C1CH2COONa+H20 Ce11 0-Na++C1CH2C00-->Ce11-OCH2C00-Na 该反应体系必须为碱性。该过程属于Williamson醚合成法。反应机制为亲核取代。反应体系属碱性，在水的存在条件下伴随一些副反应，如羟乙酸钠、羟乙酸等副产物生成，由于副反应的存在，会增加碱和醚化剂的消耗，进而降低醚
化效率；同时，副反应中会生成羟乙酸钠、羟乙酸和更多的盐类杂质，造成产物的纯度和性能降低。想要抑制副反应，不仅要合理用碱，控制水系用量、碱的浓度和搅拌方式，以碱化充分为目的，同时还要考虑到产品对黏度和取代度的要求，综合考虑搅拌速度、温度控制等因素，提高醚化速率，抑制副反应发生。 按醚化介质的不同，CMC-Na的工业生产可分为水媒法和溶媒法两大类。以水作为反应介质的方法叫做水媒法，用于生产碱性中低档CMC-Na。以有机溶剂作为反应介质的方法，叫做溶媒法，适用于生产中高档CMC-Na。这两种反应都属于捏合法工艺，下面来详细了解一下： （一）水媒法 是一种较早的工业生产工艺，该方法是将碱纤维素与醚化剂在游离碱和水的条件下进行反应。碱化和醚化过程中，体系中没有有机介质。水媒法设备要求较为简单，投资少、成本低。缺点是缺乏大量液体介质，反应产生的热量使温度升高，加快了副反应的速度，导致醚化效率低，产品质量差等。该方法用于制备中低档CMC-Na产品，如洗涤剂、纺织上浆剂等。 （二）溶媒法
纤维素结构 structure of cellulose 包括纤维素的化学结构和物理结构。 纤维素的化学结构纤维素是由D-吡喃型葡萄糖基（失水葡萄糖）组成。简单分子式 为[kg2](C H10O)；化学结构式可用下二式表示： 霍沃思式是由许多D-葡萄糖基（1-5结环）,藉1-4,β-型联结连接起来的,而且连接在环上碳原子两端的OH和H位置不相同，所以具有不同的性质。式中为聚合度。在天然纤维素中,聚合度可达10000左右；再生纤维素的聚合度通常为200～800。在一个样品中，各个高分子的聚合度可以不同，具有多分散性。 [1045-05] 椅式由于内旋转作用，使分子中原子的几何排列不断发生变化，产生了各种内旋转异构体，称为分子链的构象。纤维素高分子中，6位上的碳-氧键绕5和6位之间的碳-碳键旋转时,相对于5位上的碳-氧键和5位与4位之间的碳-氧键可以有三种不同的构象。如以g表示旁式,t表示反式，则三种构象为gt、tg、和gg（图1[C(6位)上O H基团的 构象]H基团的构象" class=image>）。多数人认为,天然纤维素是gt构象，再生纤维素是tg构象。 [1045-06] 在纤维素分子链中，存在着氢键。这种氢键把链中的O(6位上的氧)与O2'以及O与
O5'连接起来使整个高分子链成为带状，从而使它具有较高的刚性。在砌入晶格以后, 一个高分子链的O与相邻高分子的O之间也能生成链间氢键（图2[纤维素高分子的链中 和链间氢键]）。 纤维素的物理结构晶胞及其参数具有一定构象的纤维素高分子链按一定的秩序堆砌，便成为纤维素的微晶体，微晶体的组成单元称为晶胞。代表晶胞尺寸的参数可以从纤维素的宽角X射线图象（图3[纤维素的宽角X射线纤维图 象]）直接算出。 在纤维素中存在着化学组成相同，而单元晶胞不同的同质多晶体（结晶变体）,常见的结晶变体有四种,即纤维素Ⅰ、Ⅱ、Ⅲ、Ⅳ。四种结晶变体的晶胞参数见表[纤维素的各种结晶变体的晶胞参
浙江理工大学 二O一O年硕士学位研究生招生入学考试试题 考试科目：植物纤维化学代码：963 （*请考生在答题纸上答题，在此试题纸上答题无效） 一、名词解释（3×5=15分） 1. 亲电试剂 2. 玻璃转化点 3. 结晶度 4. 剥皮反应 5. —纤维素 二、选择题(2×10=20分(1-6单选，7-10多选)) 1. 针叶材的管胞约占木质部细胞总容积的二-1。 A 45-50%B90-95%C60-70%D30-50% 2. 我们所得到的分离木素中二-2木素和原本木素结构是一样的。 A磨木B Brauns C 硫酸 D 没有一种 3. 无论是碱法还是亚硫酸盐法制浆、脱木素化学过程主要是一种二-3反应。 A 亲电 B 氧化 C 磺化 D 亲核 4. 用NaClO2处理无抽提物木粉、使木素被氧化而除去，剩下的产物为：二-4。 A 综纤维素 B β－纤维素 C 克－贝纤维素 D 氧化纤维素 5. 碱法制浆中、部分木素结构单元的α-醚键断裂后形成二-5中间产物。 A 亚甲基醌 B 正碳离子 C 酚型结构 D 非酚型结构 6. 木素生物合成过程中、不属于首先合成的木素结构单元是：二-6。 A 香豆醇 B 紫丁香醇 C 松柏醇 D 芥子醇 7. 在酸性亚硫酸盐制浆中、木素的缩合方式主要有：二-7。 A Cβ-C5 B Cα-C6 C Cα-C1 D Cβ-C1 E Cβ-C2 8. 半纤维素上的功能基主要有：二-8。 A 羰基 B 羧基 C 乙酰基 D 羟基 E 甲氧基
9. 半纤维素又可称为：二-9。 A 非纤维素的碳水化合物 B 木聚糖 C 结壳物质 D 填充物质 E 骨架物质 10. 一般树皮都含有较多的二-10，故不宜造纸。 A 灰分 B 鞣质 C 木栓质 D 果胶质 E 木素 三、判断题（2×10=20分，正确的打“T”，错误的打“F”） 1. 纤维素单位晶胞的Meyer-Misch模型和Blackwell模型的主要区别在于前者没有考虑纤维素的椅式构象和分子内氢键。 2. 一般来说，吡喃式配糖化物中，β型的酸水解速率低于α型的。 3. 各种碱对纤维素的润胀随着碱浓度的增大，其润胀能力增大。 4. 纤维素的氢键对纤维素纤维及纸张的性质影响不大。 5. 木材在碱法蒸煮过程中木素与氢氧化钠的反应，非酚型结构如在α-碳原子上连有OH基的β-芳基醚键也可以断裂，形成环氧化合物的中间物以及苯环上芳基甲基醚键断裂。 6. 在木素大分子中，大约有60%-70%的苯丙烷单元是以醚键的形式联接到相邻的单元上的，其余30%-40%的结构单元之间以碳-碳键联接。 7. 木材在碱法蒸煮过程中，木素与氢氧化钠的反应首先通过木素大分子中酚型结构基团的α-芳基醚键、α-烷基醚键断裂，形成亚甲基醌中间物。 8. 针叶木的半纤维素主要是己糖，而阔叶木的半纤维素主要是戊糖。 9. 超过纤维饱和点再增加的水称为饱和水。 10. 从木素浓度来看：次生壁>复合胞间层> 细胞角隅胞间层。 四、填空题（每空1×25=25分） 1. 木素分子中存在多种功能基，如（四-1 ）、（四-2 ）、（四-3 ）等，这些功能基影响着木素的化学性质和反应性能。 2. 使原料中的木素溶出转入溶液，（四-4 ）的同时，还必须（四-5 ），才能达到目的。 3. 木素分子的生色基团（发色基团）有：（四-6 ）、（四-7 ）、（四-8 ）、（四-9 ）等。 4.纤维素分子量和聚合度的测定方法有（四-10 ）、（四-11 ）、（四-12 ）等。(三种即可) 5. 半纤维素的碱性降解包括（四-13 ）和（四-14 ）。 6. 针叶木的有机溶剂抽出物主要成分是（四-15 ），阔叶木的有机溶剂抽出物主要成分是（四-16 ），而草类的有机溶剂抽出物主要成分是（四-17 ）。 7. 木素的化学反应类型有：（四-18 ）和（四-19 ）。
化学化工学院材料化学专业实验报告 实验名称：羧甲基纤维素的合成 年级：10级材料化学日期：2012.10.25 姓名：学号：同组人： 一、预习部分 1、羧甲基纤维素简介： 羧甲基纤维素是纤维素的羧甲基团取代产物。根据其分子量或取代程度，可以是完全溶解的或不可溶的多聚体，后者可作为弱酸型阳离子交换剂，用以分离中性或碱性蛋白质等。羧甲基纤维素可形成高粘度的胶体、溶液、有粘着、增稠、流动、乳化分散、赋形、保水、保护胶体、薄膜成型、耐酸、耐盐、悬浊等特性，且生理无害，因此在食品、医药、日化、石油、造纸、纺织、建筑等领域生产中得到广泛应用。 2、羧甲基纤维素的性质： 纤维素的羧甲基团取代产物。根据其分子量或取代程度，可以是完全溶解的或不可溶的多聚体，后者可作为弱酸型阳离子交换剂，用以分离中性或碱性蛋白质等。羧甲基纤维素又称作羧甲基纤维素钠。羧甲基纤维素钠(CMC)分子结构如下图所示： 由德国于1918年首先制得，并于1921年获准专利而见诸于世。此后便在欧洲实现商业化生产。当时只为粗产品，用作胶体和粘结剂。1936～1941年，羧甲基纤维素钠的工业应用研究相当活跃，发明了几个相当有启发性的专利。第二次世界大战期间，德国将羧甲基纤维素钠用于合成洗涤剂。Hercules公司于1943年为美国首次制成羧甲基纤维素钠，并于1946年生产精制的羧甲基纤维素钠产品，该产品被认可为安全的食品添加剂。上世纪七十年代我国开始采用，九十年代开始普遍使用。是当今世界上使用范围最广、用量最大的纤维素种类。 物理性质：羧甲基纤维素钠（CMC）属阴离子型纤维素醚类，外观为白色或微黄色絮状纤维粉末或白色粉末，无嗅无味，无毒；易溶于冷水或热水，形成具有一定粘度的透明溶液。溶液为中性或微碱性，不溶于乙醇、乙醚、异丙醇、丙酮等有机溶剂，可溶于含水60%的乙醇或丙酮溶液。有吸湿性，对光热稳定，粘度随温度升高而降低，溶液在PH值2～10稳定，PH低于2，有固体析出，遇多价金属盐也会反应出现沉淀。PH值高于10粘度降低。变色温度227℃，炭化温度252℃，2%水溶液表面张力71mn/n。 化学性质：有羧甲基取代基的纤维素衍生物，用氢氧化钠处理纤维素形成碱纤维素，再与一氯醋酸反应制得。构成纤维素的葡萄糖单位有3个可被置换的羟基，因此可获得不同置换度的产品。平均每1g干重导人1mmol羧甲基者，在水及稀酸中不溶解，但能
第一节纤维的分子结构和化学性质 成纤高分子：1）线性、长链的分子结构，即使有侧基或支链，也比较短、小。 2）以碳原子为主链的构成元素，因此大多数纤维高分子是有机高分子，即有机纤维。 3）分子链有一定长度，分子间可以达到高的相互作用而有强度。 染整关注：纤维高分子与水有无结合基团、与染料分子有无作用点、与整理剂等有无结合点，是共价键结合、离子键结合、氢键结合还是范得华作用力结合。 例如： 棉纤维麻纤维聚乙烯纤维聚丙烯纤维： 分子结构差异大，左者所用染料和整理剂右者就无法使用。 一、纤维分类 二、纤维素纤维的分子结构和化学性质纤维素分子结构式
结构特点： 1) 环上三个—OH，反应活性点 2) 环间—O—，酸分解之，碱稳 3) 链端：有一隐-CHO，M低还原性 4) 链刚性，H-键多，强度高 5）聚合度 （二）纤维素分子化学性质 1、与酸作用 酸促使苷键水解:(反应式) 酸作用情况 酸使纤维素纤维织物初始手感变硬,然后强度严重下降。 纤维结构、酸的种类、作用时间、温度、纤维结构影响水解反应速率。 生产上应用：含氯漂白剂漂白后，稀酸处理，起进一步漂白作用；中和过剩碱；烂花、蝉翼等新颖印花处理。 用酸注意：稀酸、低温、洗净，避免带酸干燥。 2、与氧化剂作用 纤维素氧化后分子断裂，基团氧化变化，织物强度损伤。 纤维素分子对不同氧化剂作用有不同的敏感程度。 强氧化剂完全分解纤维素。中、低强度氧化剂在一定条件下氧化分解纤维素能力弱，可用来漂白织物。注意：空气中O2在强碱、高温条件易氧化、脆损纤维素织物，应避免。 氧化反应：Cell-OH + [O] Cell-CHO, Cell-C=O, Cell-COOH
第三节棉纤维的结构 棉纤维的结构一般包括大分子结构、超分子结构和形态结构。棉纤维的性能基本上由这些结构所决定。因此，了解棉纤维结构可为检验棉花品质提供理论基础。 一、棉纤维的大分子结构 成熟的棉纤维绝大部分由纤维素组成。纤维素是天然高分子化合物，其分子式为（C6H10O5），大分子结构式如图1-3所示。 图1-3 纤维素大分子结构式 纤维素是一种多糖物质，每个纤维大分子都是由n个葡萄糖剩基，彼此以1-4苷键联结而形成的。所以，纤维素大分子的基本链节是葡萄糖剩基，在大分子结构式中为不对称的六环形结构，也称“氧六环”。相邻两个氧六环彼此的位置扭转180°，依靠苷键连成一个重复单元，即大分子单元结构是纤维素双糖，长度为1.03nm,是纤维素大分子结构的恒等周期。纤维素大分子的空间结构，如图1-4所示。 图1-4 纤维素大分子空间结构示意图 纤维素大分子的官能团是羟基和苷链。羟基是亲水性基团，使棉纤维具有一定的吸湿能力；而苷键对酸敏感，所以棉纤维比较耐碱而不耐酸。此外，纤维素大分子中氧六环之间距离较短，大分子之间羟基的作用又较多，所以纤维素大分子的柔曲性较差，是属于较僵硬的线型大分子，棉纤维表现为比较刚硬，初始模量较高，回弹性质有限。 二、棉纤维的超分子结构 超分子结构是指大于分子范围的结构，又称“聚焦态结构”。 （一）大分子间的结合力 棉纤维中大分子之间是依靠分子引力（又称“范德华力”）和氢键结合的。 1．分子引力 分子引力是永远存在分子间的一种作用力，是由偶极分子之间的静电引力、相邻分子之间诱导电动势引起的诱导力以及相邻原子上电子云旋转引起瞬间偶极矩产生的色散力综合组成。它的强度比共价键的强度小得多，而且与分子间的距离有关，作用距离约为0.3-0.5nm，当分子间距离大于0.5nm时，这种作用力可忽略不计。 2．氢键 氢键是大分子侧基上（或部分主链上）极性基团之间的静电引力。它的结合力略大于分子引力，在作用距离约0.23-0.32nm条件下能使相邻分子较稳定地结合。 （二）结晶态和非结晶态 纤维中大分子的排列是比较复杂的，一般存在两种状态，即某些局部区域呈结晶态，另一些局部区域呈非结晶态。纤维中大分子在规律地整齐排列的状态都叫“结晶态”，纤维中呈现结晶态的区域叫“结晶区”。在纤维的结晶区中，由于大分子排列比较整齐密实，缝隙孔洞较少，分子之间互相接近的各个基团的结合力互相饱和，因而纤维的吸湿较困难，强度较高，变形较小。棉纤维结晶区内结晶结构的最小单元，即单元晶格是由五个平行排列的纤维素大分子在两个氧六环链节长的一段上组成，中间的一个大分子与棱边的四个大分子是倒向的。不同种类的纤维素纤维其晶胞尺寸是不相同的。棉纤维和麻纤维单元晶格的尺寸为a=0.835nm，b=1.03nm，c=0.795nm，?＝84°,称为“纤维素Ⅰ晶胞”，如图1-5所示。粘胶

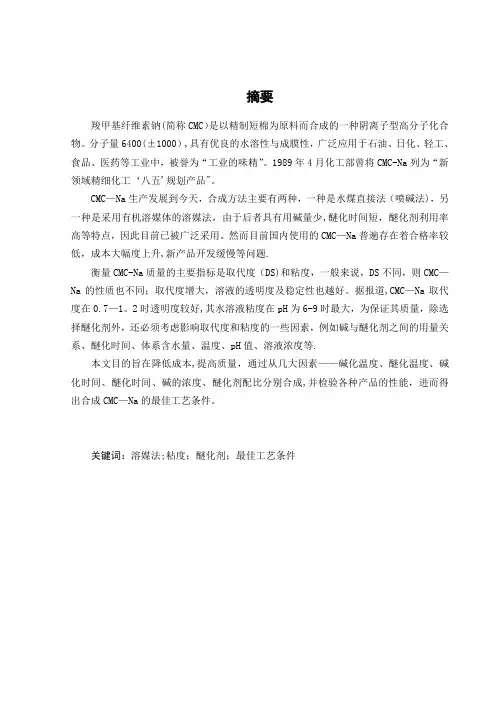

摘要 羧甲基纤维素钠（简称CMC）是以精制短棉为原料而合成的一种阴离子型高分子化合物。分子量6400（±1000），具有优良的水溶性与成膜性，广泛应用于石油、日化、轻工、食品、医药等工业中，被誉为“工业的味精”。1989年4月化工部曾将CMC-Na 列为“新领域精细化工‘八五’规划产品”。 CMC-Na生产发展到今天，合成方法主要有两种，一种是水煤直接法（喷碱法），另一种是采用有机溶媒体的溶媒法，由于后者具有用碱量少，醚化时间短，醚化剂利用率高等特点，因此目前已被广泛采用。然而目前国内使用的CMC-Na普遍存在着合格率较低，成本大幅度上升，新产品开发缓慢等问题。 衡量CMC-Na质量的主要指标是取代度（DS）和粘度，一般来说，DS不同，则CMC-Na 的性质也不同；取代度增大，溶液的透明度及稳定性也越好。据报道，CMC-Na取代度在0.7-1.2时透明度较好，其水溶液粘度在pH为6-9时最大，为保证其质量，除选择醚化剂外，还必须考虑影响取代度和粘度的一些因素，例如碱与醚化剂之间的用量关系、醚化时间、体系含水量、温度、pH值、溶液浓度等。 本文目的旨在降低成本，提高质量，通过从几大因素——碱化温度、醚化温度、碱化时间、醚化时间、碱的浓度、醚化剂配比分别合成，并检验各种产品的性能，进而得出合成CMC-Na的最佳工艺条件。 关键词：溶媒法；粘度；醚化剂；最佳工艺条件
Abstract Sodium carboxymethyl cellulose （CMC）is an anionic polymer compound composed by refine short cotton, whose molecular weight is 6400（±1000）, highly water-soluble and good film-forming property. It is widely used in the industries of petroleum, daily chemicals, light industry, food and pharmaceuticals, which is renowned as the “Aginomoto of Industries”. The Ministry of Chemical Industry ranked CMC-Na as the project product in fine chemical industry of the “Eighth Five-year Plan”. So far, two synthetic methods of CMC-Na have been developed, one of which is direct compounding of coal and water (Alkali Spraying) and the other is organic solvent. The lower alkali charge, shorter etherification process and high-efficient utilization of etherifying agent, the latter method is adopted widely. But lower quality, increasing production cost and slow development of new product are the common problems resided in the domestic CMC-Na. The main indexes to assess the quality of CMC-Na are degree of substitution (DS) and viscosity. Generally, DS determines the property of CMC-Na; the more the degree of substitution, the better the transparency and stability of the solution. It is said the transparency of CMC-Na is higher when the DS is in 0.7-1.2, and the viscosity is at the highest when pH is 6-9. To ensure the quality, apart from etherifying agent, the factors affecting the DS and viscosity shall also be taken into account, such as the relationship between alkali and the amount of etherifying agent, how long etherification lasts, content of water in the system, temperature, pH and concentration of solution.This thesis aims to seek ways to reduce the production cost and improve the quality of CMC-Na. The common factors, such as temperature of alkalization and etherification, time for alkalization and etherification, concentration of alkaline and ration of etherifying agent are respectively used to synthesize CMC-Na in order to find out the best processing conditions for synthesis of CMC-Na. Key word：organic solvent ；viscosity ；etherifying agent ；the best processing conditions for synthesis
2009年试题 1.一外受应力载荷力500MPa的无机材料薄板(长15cm，宽10cm，厚0.1mm)， 其中心部位有一裂纹(C=20μm)。该材料的弹性模量为300GPa，(1Pa=1N/m2)断裂能为15J/m2(1J=1Nm)。 a)计算该裂纹尖端应力强度因子K I (Y= ) b)判断该材料是否安全？ ,可知，即材料的裂纹尖端应力强度应子超过了材料的临界断裂应子，则材料不安全。 2.测定陶瓷材料的断裂韧性常用的方法有几种？并说明它们的优缺点。 答： 方法优点缺点 单边切口梁法(SENB) 简单、快捷①测试精度受切口宽度的影响，且过分要求窄的切口；②切口容易钝化而变宽，比较适合粗晶陶瓷，而对细晶体陶瓷测试值会偏大。 Vickers压痕弯曲梁法 (SEPB) 测试精度高，结果较准 确，即比较接近真实值 预制裂纹的成功率低；控制裂纹的深度尺 寸较困难。 直接压痕法(IM) ①无需特别制样；②可 利用很小的样品；③测 定H V 的同时获得K IC ，简 单易行。 ①试样表面要求高，无划痕和缺陷；②由 于压痕周围应力应变场较复杂，没有获得 断裂力学的精确解；③随材料性质不同会 产生较大误差；④四角裂纹长度由于压痕 周围残余应力的作用会发生变化；产生压
痕裂纹后若放置不同时间，裂纹长度也会 发生变化，影响测试精度。 3.写出断裂强度和断裂韧性的定义，二者的区别和联系。 答： 断裂强度δr断裂韧性K IC 定义材料单位截面承受应力而不发生断裂的能力材料抵抗裂纹失稳扩展或断裂能力 联系①都表征材料抵抗外力作用的能力；②都受到E、的影响，提高E、既可提高 断裂强度，也可提高断裂韧性；③在一定的裂纹尺寸下，提高K IC 也会提高δr，即增韧的同时也会增强。 区别除了与材料本身的性质有关外，还与裂 纹尺寸、形状、分布及缺陷等有关 是材料的固有属性，是材料的结构和显微 结构的函数，与外力、裂纹尺寸等无关 4.写出无机材料的增韧原理。 答：增韧原理：一是在裂纹扩展过程中使之产生有其他能量消耗机构，从而使外加负载的一部分或大部分能量消耗掉，而不致集中于裂纹扩展上；二是在陶瓷体中设置能阻碍裂纹扩展的物质场合，使裂纹不能再进一步扩展。 根据断裂力学，抗弯强度，断裂韧性，可以看出要提高陶瓷材料强度，必须提高断裂表面能和弹性模量以及减小裂纹尺寸；要提高断裂韧性，必须提高断裂表面能和弹性模量。 5.试比较以下材料的热导率，并按大小顺序排列，说明理由。氮化硅(Si3N4) 陶瓷、氧化镁(MgO)陶瓷、镁橄榄石(2MgO·SiO2)、纯银(Ag)、镍铬合金(NiCr)。
实验8 羧甲基纤维素的合成 一、实验目的 了解纤维素的化学改性、纤维素衍生物的种类及其应用 实验原理 天然纤维素由于分子间和分子内存在很强的氢键作用，难以溶解和熔融，加工成型性能差，限制了纤维素的使用。天然纤维素经过化学改性后，引入的基团可以破坏这些氢键作用，使得纤维素衍生物能够进行纺丝、成膜和成型等加工工艺，因此在高分子工业发展初期占据非常重要的地位。纤维素的衍生物按取代基的种类司·分为醚化纤维素(纤维素的羟基与卤代烃或环氧化物等醚化试剂反应而形成醚键)和酯化纤维素(纤维素的羟基与羧酸或无机酸反应形成酯键)。羧甲基纤维素是一种醚化纤维素，它是经氯乙酸和纤维素在碱存在下进行反应而制备的。 由于氢键作用，纤维素分子有很强的结晶能力，难以与小分子化合物发生化学反应，直接反应往往得到取代不均一的产品。通常纤维素需在低温下用Na0H溶液进行处理，破坏纤维素分子间和分子内的氢键，使之转变成反应活性较高的碱纤维素，即纤维素与碱、水形成的络合物。低温处理有利于纤维素与碱结合，并可抑制纤维素的水解，碱纤维素的组成将影响到醚化反应和醚化产物的性能。纤维素的吸碱过程并非是单纯的物理吸附过程，葡萄糖单元的羟基能与碱形成醇盐。除碱液浓度和温度外，某些添加剂也会影响到碱纤维素的形成，如低级脂肪醇的加入会增加纤维索的吸碱量。 醚化剂与碱纤维素的反应是多相反应，醚化反应取决于醚化剂在碱水溶液中的溶解和扩散渗透速度，同时还存在纤维素降解和醚化剂水解等副反应。碘代烷作为醚化剂，虽然反应活性高，但是扩散慢、溶解性能差：高级氯代烷也存在同样问题。硫酸二甲酯溶解性好，但是反应效率低，只能制备低取代的甲基纤维素。碱液浓度和碱纤维素的组成对醚化反应有很大影响，原则上碱纤维素的碱量不应超过活化纤维素羟基的必要量，尽可能降低纤维素的含水量也是必要的。 醚化反应结束后，用适量的酸中和未反应的碱以终止反应，经分离、精制和干燥后的得到所需产品。 羧甲基纤维素是一种聚电解质，能够溶于冷水和热水中，广泛应用于涂料、食品、造纸 和日化等领域。 三、化学试剂和仪器 化学试剂：95％异丙醇，甲醇，氯乙酸，氢氧化钠，微晶纤维素或纤维素粉，盐酸。 反应监测：0．1mol／L标准NaOH溶液，0．1mol／L标准盐酸溶液，酚酞指示剂，AgNO3溶液，PH试纸。 仪器设备：机械搅拌器，三口烧瓶，酸式滴定管，温度计，锥形瓶，通氮装置，研钵。四、实验步骤 纤维素的醚化：将10-20份95％异丙醇和1.64份45％NaOH水溶液加入到装有机械搅拌器的三口烧瓶中，通入氮气并开动搅拌，缓慢加入1份微晶纤维素(6g)，于30℃剧烈搅拌40 min，即可完成纤维素的碱化。将氯乙酸溶于异丙醇中，配制成75％的溶液，向三口瓶中加入1.14份该溶液。充分混合后，升温至75℃反应40 min。冷却至室温，用10％的稀盐酸中和pH 为4，用甲醇反复洗涤除去无机盐和未反应的氯乙酸。干燥，粉碎，称重，计算取代度。五、扩展部分 取代度的测定：用70％的甲醇溶液配制lmol／L的HCl／CH3OH溶液，取0.5 g醚化纤维素
