钢管桩打桩施工方案

钢管桩打桩施工方案
钢管桩打桩施工方案

.

低锤重打--桩开始打入时,桩锤落距宜小,以便使桩正常进入土中,待桩入土带一定深度后,桩尖不易发生偏移时,可适当增加落距,逐渐提高到规定数值,继续锤击。

吊钢管桩多采用一点绑扎起吊,待吊到桩位进行插桩,将钢管桩对准事先用石灰划出的样桩位置,做到桩位正,桩身直。为防止桩头在锤击使损坏,打桩前,在桩头顶部放置特制的桩帽。其上直接经受锤击的部位,放置硬木制减震木垫。打桩时,矫正桩架导向杆及桩的垂直度,并保持锤、桩帽与桩在同一纵轴上,然后空打1-2米,再次校正垂直度后正式打桩。当沉至某一深度并经复核沉桩质量良好时,再继续打击,至桩顶高出地面60-80㎝时,停止锤击,进行接桩,再用同样步骤直至达到设计深度为止。若发现开始阶段桩位不正或倾斜,调正或将钢管桩拔出重新插打。

施工顺序:桩机安装桩机移动到位吊桩插桩锤击下沉接桩锤击→→→→→→至设计深度内切钢管桩压力灌浆。→→桩的运输于吊放:钢管桩用平板车运至现场,用吊车卸于桩机一侧,按打桩先后顺序及桩的配套要求堆放,并注意方向。吊钢管桩多采用一点绑扎起吊,待吊到桩位进行插桩,将钢管桩对准事先用石灰划出的样桩位置,做到桩位正,桩身直。

(3)打桩方法:为防止桩头在锤击使损坏,打桩前,在桩头顶部放置特制的桩帽。其上直接经受锤击的部位,放置硬木制减震木垫。打桩时,矫正桩架导向杆及桩的垂直度,并保持锤、桩帽与桩在同一纵轴上,然后空打1-2米,再次校正垂直度后正式打桩。当沉至某一深度并经复核沉桩质量良好时,再继续打击,至桩顶高出地面60-80㎝时,停止锤击,进行接桩,再用同样步骤直至达到设计深度为止。若发现开始阶段桩位不正或倾斜,调正或将钢管桩拔出重新插打。

'.

钢管桩施工方案99658

概况 1、工程概况 工程名称:思南路项目(二期)工程 工程地点:上海市卢湾区复兴中路思南路地区 业主单位:上海城投永业置业发展有限公司 设计单位:江欢成设计事务所 监理单位:上海建科建设监理咨询有限公司 总承包单位:上海第四建筑工程有限公司 2、施工概况 本区改造工程建筑为法式别墅风格,建于1920 年间。该建筑原基础采用三合土条基,基础埋深浅,原设计未考虑抗震设防,且受当时的设计理论、建筑材料、以及施工条件的诸多限制,所用建筑材料、施工质量、结构抗震承载力和构造等不符合现行规范要求。本着不影响建筑的原本风貌,又满足使用功能的要求,根据抗震鉴定与检测的结果,对基础采用振动沉管桩进行加固处理。 3、工程地质条件 4、编制依据

4.1《场地工程地质勘察报告》、设计图纸、总平面布置图、施工合同等。 4.2《建筑地基基础工程施工质量验收规范》 (GB50202—2002) 4.3《建筑桩基技术规范》 ( JGJ——94) 4.4《建筑机械使用安全技术规范》 (JGJ33—86) 4.5《施工现场临时用电安全技术规范》 (JGJ46—88) 4.6《建筑工程施工质量验收统一标准》 (GB50300—2001) 4.7《混凝土结构工程施工质量验收规范》 ( GB50204—2002) 4.8《钢筋焊接及验收规程》 (JGJ18—2003) 工程目标和施工要求

1、工程目标 质量目标:合格 安全目标:无重大各类安全事故 文明施工目标:文明工地 工期目标:按期完工 2、施工要求 2.1、严格执行国家和地方的设计与施工规程、规范,以及施工图中的设计规定技术要求和质量标准施工。 2.2、所有桩顶标高误差不得超过± 50mm。 2.3、振动沉管桩全部18 米施工完毕后,一次性灌注C20 细石混凝 土,应用振动器震捣密实。混凝土灌注完毕后内插4根①12钢筋。 2.4、垂直度控制贯穿于施工全过程。 2.5、加强监测,确保建筑物受影响最小,因本工程为1920 年建筑,为稳妥施工,在每根振动沉管桩周围设置三个沉降观测点,在施工时及时监测周边环境的变化,桩机同土体沉降量累计达到3mm 时,立即停止施工,等稳定以后再进行施工。

港珠澳大桥桩基础施工方案

. 港珠澳大桥主体工程桥梁工程土建工程 施工CB04合同段 钻孔灌注桩施工方案 省长大公路工程 港珠澳大桥桥梁工程CB04标项目经理部 二○一二年十二月

. 港珠澳大桥主体工程桥梁工程土建工程 施工CB04合同段 钻孔灌注桩施工方案 编制:日期 复核:日期 审核:日期 审批:日期

目录 1桩基成孔工艺 (1) 1.1工程概况 (1) 1.2桩基础施工总体安排 (4) 1.3桩基施工工艺流程图 (5) 1.4钻孔前准备工作 (5) 1.5钻孔灌注桩成孔施工 (6) 2钢筋笼制作及安装 (16) 2.1工程概述 (16) 2.2钢筋笼制作及安装工艺流程图 (18) 2.3钢筋笼制作工艺 (18) 2.4钢筋笼安装 (22) 3水下混凝土灌注 (27) 3.1概述 (27) 3.2施工流程图 (28) 3.3砼浇注设备 (28) 3.4砼浇筑前工作 (30) 3.5砼浇筑 (32) 3.6水下砼施工注意事项 (33) 4桩基础施工应急处理措施 (35) 4.1塌孔 (35) 4.2掉钻落物 (36)

4.3扩孔和缩孔 (36) 4.4钻杆折断 (37) 4.5埋钻和卡钻 (37) 4.6砼灌注中塌孔 (37) 4.7导管进水 (38) 4.8卡管 (38) 4.9埋管 (38) 5主要机械设备、材料及人员组织 (38) 6施工进度计划 (41) 7质量保障措施 (43) 8HSE管理体系及保证措施 (47) 8.1HSE管理体系 (47) 8.2职业健康安全保障措施 (49) 8.3环境保护保障措施 (54) 8.4航道安全保证措施 (56) 编制依据 (1)《港珠澳大桥主体工程桥梁工程土建工程CB04合同段施工招标文件》(2)《港珠澳大桥主体工程桥梁工程土建工程CB04合同段施工招标文件参考

钢管桩施工方案(参考模板)

乐山市金口河区新建村道路山体滑坡应急治理工程改线段 钢管桩 施 工 组 织 设 计 编制单位:四川锦象建设工程有限公司 编制人:杨玉富 编制日期:二0一六年九月十二日

钢管桩施工方案 一、施工准备: 1、修筑施工平台:在第四道线塌方段修筑不小于4m宽的施工平台,以保证钻孔机安全施工。 2、测量放线:由测量工程师根据施工图放出钢管桩定位线,打入木桩定好桩位,并做好水准点及引桩。 3、现场布置:根据现场情况确定施工便道位置及走向,砂石材料等的分类堆码场地,机具设备、拌和站的摆放位置。 材料试验送检工作:做好钢筋、钢管、砂、石、水泥、施工用水等原材料的取样送检工作,并确定砂浆及混凝土的配合比。 4、施工队伍:由本公司具有丰富施工经验的专业施工人员组建护面墙施工队伍,该队伍人员在20—30人。 5、工程进度安排:工程计划于2016年9月20日开工,2016年10月25日完工。 二、施工方案:

(一)施工工艺(工艺流程) 钢管桩施工: 平整清理场地---注浆钢管及钢筋笼制作---测量放线---孔距定位---钻孔机就位钻孔(每3m接钻杆一次)---注浆机安装---安装下放钢管 ---安装下放钢筋笼---安装注浆管----拌制水泥砂浆—次性加压注浆,直至上口翻浆,注浆压力为0.3Mpa。 A、人工平整清理场地;根据设计要求放出基坑边线及定出桩位,安装钻机进行成孔作业;成孔工程产生的泥浆收集到泥浆池中,待施工完毕后泥浆外运至施工区域外,检查并保护成桩。 B、注浆钢管及钢筋笼制作焊接:根据设计图纸要求的深度进行下料。 C、测量放线:根据设计要求的间距、排距及设计提供的标高进行测量放线。 D、孔距定位:根据设计的孔洞直径、间距、排距使用钢筋头打入地下进行定位; E、微型桩定位:本工艺采用干成孔方式钻孔,根据微型桩定位,在成孔位置上进行汽车载运螺旋钻准确定位,汽车支撑脚腿下进行夯实后垫方木,确保其稳定。 F、就位钻孔:将汽车载运螺旋钻机安放在指定位置,安放水平,防止倾斜;将钻杆抬至钻机旁,启动钻机,慢慢钻进;每进深3m,需要接一次钻杆,直至得到设计有效深度。钢管接长时,上下两段钢管之间采用套管连接。连接大样见下图:

1、钢管桩施工工艺

钢管桩施工工艺 1、总则 1.1适用范围 钢桩大凡适用于港口码头、水中高桩平台、桥梁、超高层建筑和特重型工业厂房等。 1.2编制参考标准及规范 1.中华人民共和国国家标准《建筑工程施工质量验收统一标准》(GB 50300-2001);2.中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》(GB 50202-2002);3.中华人民共和国国家标准《建筑地基基础设计规范》(GB 50007-2002);4.中华人民共和国行业标准《建筑桩基技术规范》(JGJ 94-94)。 2、术语 1.钢桩:用钢管或型钢制成的基桩。 2.钢管桩:钢桩的一种,大凡采用螺旋缝钢管或直缝钢管,按设计要求的规格加工而 成,钢管桩的下口有开口和闭口两种形式。 3.型钢桩:简称钢桩,大凡多采用热轧(或焊接)工字钢或槽钢加工而成。 3、基本规定 3.1桩位放样允许偏差如下: 1.群桩:20mm; 2.单排桩:10mm。 3.2桩基工程的桩位验收,除设计有规定外,应按下述要求进行:

1.当桩顶设计标高与施工场地标高相同时,或桩基施工结束后,有可能进行检查时,桩基工程的验收应在施工结束后进行。 2.当桩顶设计标高低于施工场地标高,送桩后无法对桩位进行检查时,可在每根桩桩顶沉至场地标高时,进行中间验收,待全部桩施工结束,承台或底板开挖至设计标高后,再做最终验收。 3.3钢桩的桩位偏差必须符合表2.6.3.3的规定。斜桩倾斜度的偏差不 得大于倾斜角正切值的15%(倾斜角系桩的纵向中心线与铅垂线间夹角)。 3.4工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复 杂,应采用静载荷试验的方法进行检验,检验桩数不应少于总数的1%,且不应少于3根, 3.5建筑钢桩工程必须进行水文地质勘察,并出具详细的岩土工程勘察报告。 3.6建筑钢桩工程除进行水文地质勘察外,还应对周边环境条件进行详细的 调查,作为设计和施工的依据。 3.7建筑钢桩工程必须进行设计,并出具统统的施工图设计文件。 3.8承担勘察和设计的单位应具备相应的资质,并应建立质量管理体系,由 于勘察和设计原因造成的质量问题应由勘察和设计单位负责。 3.9承担钢桩施工的单位应具备相应的专业施工资质,并应建立质量管理体

微型钢管桩专项工程施工方案

专业文档 微型钢管桩专项施工方案 一、编制依据 1、基坑支护钢管桩设计图; 2、《建筑地基基础基础工程施质量验收规范》;GB50202-2002 3、现行国家有关规范、标准和规程。 二、工程概况 本工程为由广州市政集团有限公司承建的石井河上游截污工程,采用渠箱结构穿过现有桥梁桥底时(渠箱结构尺寸B*H=5*3米,i=0.001,L=15米,渐变段两侧长度各5米),依照设计要求基坑侧壁施打双排微型钢管桩,钢管桩径?300mm,桩长15m,横向间距500mm,纵向间距1300mm,双排微型钢管桩间设置双排高压旋喷桩,其中心距0.4m,有效桩长约13.5m,要求桩端至微风化岩面,且每条旋喷桩初凝前插入?50*4钢管(高压旋喷桩的施工方案已通过审核,此方案中不赘述)。 三、施工准备: 1、设备:汽车载运螺旋钻机1台、配电箱一个、电焊机2台、切割机1台、灰浆搅拌机1台、高压注浆泵1台,高压注浆管60米,高压旋喷桩机(二重管法),橡胶水管100米、25m2电缆、手推车6辆等施工机具。 2、材料:P.042.5水泥、50mm和300mm钢管、电焊条、劳动保护用品。 3、施工人员:技术员1人、测量员1人、质检员1人、技工8人、普工10人。 四、施工工艺:(工艺流程) 平整场地---注浆钢管制作---测量放线---孔距定位---钻孔机就位钻孔并下放钢管(每2m接钢管一次)---清孔---安装注浆管----拌制水泥浆---注水泥浆---二次加压注浆---三次加压注浆直至上口翻浆。

1、50型铲车平整场地;根据设计要求放出基坑边线及定出桩位,安装钻机进行成孔作业;待施工完毕后泥浆外运至施工区域外,检查并保护成桩。 2、钢管制作:根据设计图纸要求的深度进行下料,钢管连接处进行内丝连接,丝口采用深纹,长度不小于12cm。 3、测量放线:根据设计要求的间距、排距及设计提供的标高进行测量放线。 4、孔距定位:根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位; 5、微型桩定位:本工艺采用干成孔方式钻孔,根据微型桩定位,在成孔位置上进行汽车载运螺旋钻准确定位,汽车支撑脚腿下进行夯实后垫方木,确保其稳定。 6、就位钻孔:将汽车载运螺旋钻机安放在指定位置,安放水平,防止倾斜;将钻杆抬至钻机旁,启动钻机,慢慢钻进;每进深2m,需要接一次钢管,直至得到设计有效深度。 7、钻孔:钻孔前按设计方案要求将钢管接长,桩尖端部焊成封闭尖状,并应检查钢管的垂直度,要求先做试桩;注浆管下部4米以下范围内钻出浆口,直径15mm,间距400mm,出浆孔呈梅花型交错布置。 8、清孔:在注水泥浆前,要对桩孔进行清孔,使孔内泥浆全部排出,要求孔底沉渣厚度不大50mm; 9、注浆机安装:在现场指定位置固定注浆机,电源由指定的配电箱接入,采用6平方三相五线制电缆,把拌制的水泥浆放入6mm钢板焊接制成的1m*1m*1m灰槽内,然后由注浆机注浆。注浆管需装设压力表,注浆压力为0.5Mpa,水灰比控制在0.45~0.5之间,注浆后暂不拔管,直至水泥浆从管外流出为止,拔出注浆管,密封钢管端部,加压数分钟,待水泥浆再次从钢管外流出为止。 10、安装注浆管:下放钢管完毕后,要及时进行注浆,注浆管由注浆机只接接入到下入孔内的钢管上,接口要密封连接,注浆管采用橡胶管输送。 11、拌制水泥浆:水泥浆采用专用机械进行拌制,水灰比控制在0.45~0.5之间,把拌制

钢管桩施工方案(样本)

XXX 工程 XXX 公司 二零一一年七月 钢管桩基坑支护专项施工方案 ? ? ? ? ? ? 制核批编

、工程概况 二、场地地质条件 三、设计技术要求 四、施工准备工作 五、施工方案 六、主要机械设备 七、安全及文明施工措施 八、安全保证体系框图 九、现场文明施工 十、质量保证措施 十一、施工组织机构及管理人员配备十二、竣工验收及资料

一、工程概况 本工程在9#楼和10#楼之间,由于9#娄和主体已经完工的10# 楼部分外墙距离比较近,且9#娄开挖后基坑底面的标高比10#楼基础 底面的标高低2.5m,为了防止9#楼基坑土方开挖时对10#楼主体产 生影响,设计要求在9#楼和10#主体相距比较近的区域中间施工一排 钢管桩,并设两排锚杆,隔桩一锚。第一排锚杆为注浆花管(与冠梁 整体浇筑),下部一排锚杆为B25钢筋(采用16a槽钢围檩作为围檩)。 二、场地地质条件 本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填 土和(1-2 )素填土(Q)外,其下为第四系全新统冲洪积成因(Q严)的粘性土、上更新统冲洪积成因(Q 3al+pl)的粘性土、残坡积成因(Q dl+el)的粘性土,下伏基岩为白垩~第三系(K-E)泥岩、石炭系(C)泥质白云岩,各岩土层的情况及特征详见下表。 各土层的分布埋藏及主要特征一览表

三、设计技术要求 钢管桩孔径200mm间距400mn,长度9m,钢管直径114m壁厚 10mm在施工钢管桩的同时,用气锤隔一根钢管桩打入一根6m长、 外径48mn壁厚5mm的花管(花管段长度为4m),钢管桩和花管施工完成后注入42.5硅酸盐水泥浆。最后在钢管桩上部做一条锁口梁,锁口梁截面尺寸为 400m M300mm总长度为23.46m,采用强度等级为C30砼,9#楼基坑土方开挖后每隔一根钢管桩施工一根锚杆长度分别为16m锚杆孔径为150mm钢筋为B 25mm注42.5硅酸盐水泥浆,然后用16a槽钢作为围檩,使钢管桩和锚杆连成一个整体,最后在钢管桩外壁及锁口梁上部挂网喷砼,喷锚采用C20喷射砼,厚 60-80mm 尺寸6.9m X 23.46m。 四、施工准备工作

高速公路桥梁桩基础施工方案

高速公路桥梁桩基础施工方案 1、桩基础施工 该方案是在地质情况复杂,水又深,在无法进行明挖扩大基础施工的情况下而采用的方法。桩基础又分为磨擦桩和支承桩。磨擦桩和支承桩的适用条件:磨擦桩适用条件:水深、地持复杂,地持钻擦资料显示五六十米深都没有遇见岩层,桩底只能以砂层作为持力层,只能以桩周的磨擦力来核算承载力。支承桩适用条件:水深、地质复杂,地质钻擦资料显示有岩石持力层,桩底嵌岩至弱凤化层2.53.5m,岩层单轴承载力不小于800kpa,并以岩层的容许承载力来核算桩的承载力。 1.1桩基钻孔施工方法 桩基钻孔一般常采用的机械有延旋钻机和冲击机,这两种机械都是将泥砂、岩石打粉碎,然后利用泥浆循环的方法,将废碴清出桩孔外。施工方法: ①搭设钻机平台,搭设的标高高于设计施工水位以上,不能因水位变化浸泡机械影响正常钻孔。一般是采钢桩钢平台。 ②打钢护筒,钢护简直径要大干桩径lOcm-2Ocm,钢护筒底要嵌入强风化岩层并 穿过软弱层,钢护筒顶标高要高于设计施工水位。钢护筒焊缝要焊牢固不能有裂纹漏水,钢护筒钢板厚度一般用8mm-10mm钢护筒的作用:墩桩位置定位,钻孔导向,桩孔内外隔开,不复水位变化影响钻孔施工(孔内水位要高于孔外水位),泥浆循环从钢护筒顶部流回泥浆池内,当钢护筒漏水或桩孔孔壁漏水,泥浆就不能循环,废碴清不出孔外,桩孔就钻不下去;桩基灌注砼时,砼面要露出水面才能干地接桩,从水底地面至水面这段,钢护筒作为模板使用。留在水下不拔出来。 ③机械钻孔;钻机平台搭好后,将钻机安装在平台上,将钻机准确就位,钻机的钻头或冲锤的中心线必须与桩孔的中心偏位。然后启动钻机钻孔。 ④循环泥浆清碴:一般配备高压泥浆泵,泥浆泵将泥浆池的泥浆通过泥浆压力管道压至桩孔内底部,泥浆将废碴粘住形成悬浮物,泥浆泵不停运转,不断给孔底施加压力,当施加的压力大于桩孔内泥浆废碴的自重时,泥浆从钢护筒顶部满出来,泥浆经过溜槽流回泥浆池内。溜槽内泥浆流速要慢,给泥浆有一定的沉淀时间,这样废碴大部份沉淀于溜槽内,人工将滞留于溜槽内的沉碴捞出槽外,使流回泥浆池的泥浆含碴率要少。泥浆的作用一般选用牯性好的土粉碎稀释,其浓度要根据实际情况,要以能将沉碴悬浮起来为宜,太浓了,在溜槽内不易沉淀不方便清碴,太稀丁沉碴悬浮不起来。泥浆的另一作用,钻机钻头的立动,将泥浆中的粘土粘固于桩孔孔壁上,起到固结孔壁,防止桩孔内的泥浆水渗漏出桩孔外,能保持桩孔内的水位高于孔外水位,泥浆的比重大于桩孔外清水的比重,形成桩扎内的水压力大于孔外的水压力,这样就不容易塌孔。如果钢护筒漏水,当桩孔外水位变化,孔内外水压力相摩时,必然会塌孔,塌孔的情况很复杂,处理塌孔的方法也很麻烦,在此不作用论述。 ⑤桩孔清孔:钻孔到达设计桩底标高后即可终孔。终孔后桩孔内沉碴较多,

钢管桩工程施工组织设计方案

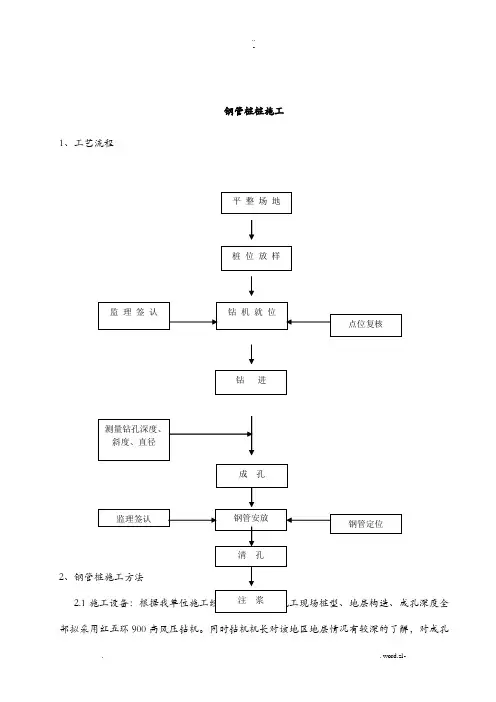

钢管桩桩施工 1、工艺流程 2、钢管桩施工方法 2.1施工设备:根据我单位施工经验施工结合该施工现场桩型、地层结构、成孔深度全部拟采用红五环900高风压钻机。同时钻机机长对该地区地层情况有较深的了解,对成孔工艺方面有丰富经验。为保证施工的整体进度,每台钻机都配置2个钻头。 2.2钻机对位

2.2.1钻孔定位:施工过程中采用分段测量,确定各段端点位置后用白线连接,按图纸设计要求桩间距给定孔位中心点,确保孔位准确无误。 2.2.2钻机就位:钻机就位平、稳、对、正等,钻机就位后,进行孔位复测,复测完毕合格后以开孔通知单形式通知钻机施工桩号,施工深度。并由项目部技术人员对于施工过程中可能出现的问题做好技术交底,并在成孔施工过程中做好安全,质量跟踪。 2.3成孔工艺 2.3.1钻进过程中根据不同地层选择合理的钻进方式及钻进频率。 2.3.2根据地层条件和钻孔间距,孔位密集区应隔桩施工,防止孔坍塌。 2.3.3终孔:当钻至设计标高后,现场经勘察、设计负责人确认后方可进行终孔 2.4钢管制作 焊工必须具有上岗证,焊条、焊机型号与焊接钢筋型号相符合。进场钢筋必须“三证”齐全,符合备案规定的进行初步表观检查检查合格后进行现场取样。进场钢管在运输车辆上由现场监理工程师旁站情况下直接对钢管随机抽样复试,合格后方可卸车,进行钢管制作。 2.5钢管的吊放 2.5.1钢管的吊放应设2—4个位置恰当的起吊点。 2.5.2吊放钢管入孔时应人工把稳对准孔位轻放入孔,应徐徐下放。若遇阻碍应停止下放,查明原因进行处理。严禁高起猛落、碰撞和强行下放。 2.6水泥浆配制 2.6.1水泥浆采用42.5号复合硅酸盐水泥,水泥浆水灰比:1:0.6~0.8. 2.7水泥浆的灌注 2.7.1将注浆锌管插入管,保证注浆管到达孔底。 2.7.2利用高压(1MP)清水循环冲刷注浆管的泥浆等杂物,直至管回水变清。 2.7.3水泥浆灌注过程中严禁中途停工,如遇机械故障应立即排除或启动备用设备,保证水泥浆的连续灌注。整个拔管过程要保证匀速进行。严禁注浆胶管管拔起速度过猛。 2.7.4单孔注浆完毕后,及时用压力水冲洗注浆胶管及注浆锌管,以防浆管堵塞,同时移位至另一个孔,交叉施工。 2.8劲性桩支护基本原理是借助于加固材料在主动区(滑动区)所产生的拉力传到阻抗区,以增加滑动面上的垂直应力,进而提高土层的抗剪强度;并且在滑动面上加固材料可借助于土层提供的被动土压力,产生剪力和弯矩以抵抗主动区的滑动,达到加固基坑的目的。

钢管桩施工方案

目录 1. 工程概况 (2) 1.1. 工程简介 (2) 1.2. 水文地质条件 (2) 1.3. 1.3.施工内容 (4) 1.4. 工期计划 (4) 2. 施工准备 (5) 2.1. 材料准备 (5) 2.2. 机械设备准备 (5) 3. 施工部署 (6) 3.1. 施工进场 (6) 3.2. 设备、材料进场 (6) 4. 施工方法 (7) 4.1. 钢管桩施工 (7) 4.2. 钢管桩顶槽钢焊接 (8) 4.3. 内侧钢管支撑施工 (8) 4.4. 桩间护壁施工 (8) 5. 基坑监测 (9) 5.1. 监测项目及监测点布置 (9) 5.2. 监测精度要求 (9) 5.3. 变形报警值及预警值 (9)

1.工程概况 1.1.工程简介 本工程为本工程为昌平区老旧小区综合整治-建明里小区1#2#3#住宅楼抗震加固工程,采用外套式加固方式,在建筑物周边外延2m,拟采用剪力墙结构,桩基础,承台梁底埋深与建筑物原有基础一致。 2#、3#住宅楼原有基础埋深3m,新建基础开挖底标高-3.0m,两栋楼北侧距现有平房3.0m~3.5m,不具备开挖基础的放坡条件,且根据现场勘察,平房实际基础标高高出2#、3#楼外自然地面约1.5m,基础开挖后实际边坡土体侧压力应按4.5m考虑。 因施工场地狭小,且从经济等方面综合考虑,基础边坡支护采用钢管桩加内支撑方式进行支护,以保证新建基础施工时的边坡安全。 1.2.水文地质条件 1.2.1.地质条件 根据现场钻探,原位测试及室内土工试验成果的综合分析,在目前最大勘探深度(20.00m)范围内的地层按沉积年代和成因类型可分为:人工堆积层和第四纪沉积层2大类。 按照岩性,物理力学性质及工程特性,进一步将本场区地基土划分为6个大层,土层自上至下的分布情况见下表: 地层情况一览表

钢管桩专项施工方案

钢管桩专项施工方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]

(一)、具体施工方案 1、钢管桩沉桩施工工艺流程 清表整平→测量放线→桩机就位→起吊钢管桩→检查桩位→下桩→沉第一节桩→焊接接桩→沉第二节桩→测量偏位→送桩→达到停锤标准→移机至下一桩位。 2、钢管桩沉桩施工 (1)搬运和存放 搬运钢桩时严禁桩体撞击,吊桩点要布置合理。存储钢桩的地方应平整、坚实、排水通畅。 (2)沉桩施工前的准备 在钢管桩沉桩施工前要平整和清理场地;测量定位放线;标出桩心位置并用石灰撒圈标出桩径大小和位置;检查桩端部的浮锈、油污等赃物必须清除,保持干燥;检查钢管桩桩身有无裂纹或损伤,若有损伤在进行合理的处理前不得进行沉桩施工。 (3)垂直度控制 为保证垂直度,首先要确保场地密实、平整,打桩架也应有精确、灵便的垂直度控制系统。施工时,先用两台经纬仪,架设在桩架的正面及侧面,校正桩架导向杆及桩的垂直度,然后空打1~2m,再次校正垂直度后正式打桩。允许倾斜度按桩长的1/100来控制。施工中,则应使第一节桩保持高度的垂直。插桩前,桩架的导杆调至垂直,桩进档后,要徐徐放下。在接桩过程中,尽量做到对称焊接,减少因不均匀收缩造成的上节桩倾斜。锤击过程中,要确保桩锤尽量准确地击在桩的中心部位。 若开始阶段发现桩位不正或者倾斜,应调正后将钢管桩拔出重新插打。(4)钢管桩的焊接 第一节桩沉至桩顶高出地面60~80mm时,停止捶击,进行接桩。 钢管桩焊接采用坡口焊,焊接前,坡口内的水、油、锈其它污物必须清除干净。将内衬箍放置在下节桩内侧的挡块上,紧贴管桩内壁分段点焊,然后吊上节桩,其坡口搁置在焊道上,使上下节桩的对口间隙为2~4mm,再用经纬仪校好垂直度,再行点焊。焊接应对称进行,应用多层焊,钢管桩各层焊缝接头应错开,焊渣应每层清除。施工时,应选择素质良好、技术熟练、经验丰富的

灌注桩基础桥梁施工方案

东营市垦利区垦利街道土地综合整治项目 十五标西坨村西桥 施 工 方 案 编制人: 编制单位: 编制日期:

目录 一、编制依据 二、工程概况 三、工程施工技术准备 四、主要施工方法 五、安全保证措施 六、质量保证措施 七、环境保护及文明施工

一、编制依据: 1、《山东省土地整治工程建设标准》 GT 01-2014 2、《公路桥涵设计通用规范》 JTG D60-2015 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004 4、《公路桥梁抗震设计细则》 JTG/T B02-01-2008 5、《公路圬工桥涵设计规范》 JTG D61-2005 6、《公路桥涵地基与基础设计规范》 JTG D63-2007 7、《公路桥涵施工技术规范》 JTG/T F50-2011 8、《城市桥梁工程施工与质量验收规范》 CJJ2-2008 9、《公路工程技术标准》 JTG B01-2014 10、《混凝土灌注桩用钢薄壁声测管及使用要求》 JT/T 705-2007 11、施工图纸 二、工程概况: 1、桥梁中心位于张镇河设计桩号5+158处。河道断面为梯形断面, 河道底宽为8.0米,设计底高程为1.77米,设计水位为4.27 米,斜坡坡度为1:3.0. 2、桥梁采用装配式先张法预应力混凝土简支空心桥板,共3跨, 每跨10.0米,总跨径30.0米,两端桥头搭板长5米;桥面设 计标高为6.5m,桥梁各墩台与路线前进方向右夹角为115°。 3、桥梁上部构造为预应力混凝土空心板,板厚600mm;桥墩处采 用桥面连续,桥台处设C40型伸缩缝;桥面铺装为100—153mm 防水钢筋混凝土铺装。

完整版钢管桩施工方案样本

XXX工 程 编制 审核 审批 XXX公司 二零一一年七月

、工程概况 二、场地地质条件 、设计技术要求 四、施工准备工作五、施工方案 七、安全及文明施工措施八、安全保证体系框图九、现场文明施工 、质量保证措施 、施工组织机构及管理人员配备、竣工验收及资料

、工程概况 本工程在9#楼和10#楼之间,由于9#娄和主体已经完工的10# 楼部分外墙距离比较近,且9#娄开挖后基坑底面的标高比10#娄基础底面的标高低2.5m,为了防止9#楼基坑土方开挖时对10#楼主体产生影响,设计要求在9#楼和 10#主体相距比较近的区域中间施工一排钢管桩,并设两排锚杆,隔桩一锚。第一排锚杆为注浆花管(与冠梁整体浇筑),下部一排锚杆为B25钢筋(采用16a槽钢围檩作为围檩)。 二、场地地质条件 本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填 土和(1-2 )素填土(Q ml)外,其下为第四系全新统冲洪积成因(Q严pl)的粘性土、上更新统冲洪积成因(Q 3al+pl)的粘性土、残坡积成因(Q dl+el) 的粘性土,下伏基岩为白垩-第三系(K-E)泥岩、石炭系(C)泥质白云岩,各岩土层的情况及特征详见下表。 各土层的分布埋藏及主要特征一览表

三、设计技术要求 钢管桩孔径200mm间距400mm长度9m 钢管直径114m壁厚 10mm在施工钢管桩的同时,用气锤隔一根钢管桩打入一根6m长、 外径48mn壁厚5mn的花管(花管段长度为4",钢管桩和花管施工完成后注入42.5硅酸盐水泥浆。最后在钢管桩上部做一条锁口梁, 锁口梁截面尺寸为400m M300mm总长度为23.46m,采用强度等级为C30砼,9#楼基坑土方开挖后每隔一根钢管桩施工一根锚杆长度分别为16m锚杆孔径为150mm钢筋为B 25mm注42.5硅酸盐水泥 浆,然后用16a槽钢作为围檩,使钢管桩和锚杆连成一个整体,最后 在钢管桩外壁及锁口梁上部挂网喷砼,喷锚采用C20喷射砼,厚 60-80mm 尺寸6.9m X 23.46m。

钢管桩施工方案16928

钢管桩桩施工 1、工艺流程 2、钢管桩施工方法 2.1施工设备:根据我单位施工经验施工结合该施工现场桩型、地层结构、成孔深度 全部拟采用红五环900高风压钻机。同时钻机机长对该地区地层情况有较深的了解,对成孔工艺方面有丰富经验。为保证施工的整体进度,每台钻机都配置2个钻头。 平 整 场 地 桩 位 放 成 孔 钻 机 就 钻 进 监 理 签 钢管安放 清 孔 测量钻孔 深度、斜度、直监理签认 钢管定位 点位复核 注 浆

2.2钻机对位 2.2.1钻孔定位:施工过程中采用分段测量,确定各段端点位置后用白线连接,按图纸设计要求桩间距给定孔位中心点,确保孔位准确无误。 2.2.2钻机就位:钻机就位平、稳、对、正等,钻机就位后,进行孔位复测,复测完毕合格后以开孔通知单形式通知钻机施工桩号,施工深度。并由项目部技术人员对于施工过程中可能出现的问题做好技术交底,并在成孔施工过程中做好安全,质量跟踪。 2.3成孔工艺 2.3.1钻进过程中根据不同地层选择合理的钻进方式及钻进频率。 2.3.2根据地层条件和钻孔间距,孔位密集区应隔桩施工,防止孔内坍塌。 2.3.3终孔:当钻至设计标高后,现场经勘察、设计负责人确认后方可进行终孔 2.4钢管制作 焊工必须具有上岗证,焊条、焊机型号与焊接钢筋型号相符合。进场钢筋必须“三证”齐全,符合备案规定的进行初步表观检查检查合格后进行现场取样。进场钢管在运输车辆上由现场监理工程师旁站情况下直接对钢管随机抽样复试,合格后方可卸车,进行钢管制作。 2.5钢管的吊放 2.5.1钢管的吊放应设2—4个位置恰当的起吊点。 2.5.2吊放钢管入孔时应人工把稳对准孔位轻放入孔,应徐徐下放。若遇阻碍应停止下放,查明原因进行处理。严禁高起猛落、碰撞和强行下放。 2.6水泥浆配制 2.6.1水泥浆采用42.5号复合硅酸盐水泥,水泥浆水灰比:1:0.6~0.8. 2.7水泥浆的灌注 2.7.1将注浆锌管插入管内,保证注浆管到达孔底。 2.7.2利用高压(1MP)清水循环冲刷注浆管内的泥浆等杂物,直至管内回水变清。 2.7.3水泥浆灌注过程中严禁中途停工,如遇机械故障应立即排除或启动备用设备,保证水泥浆的连续灌注。整个拔管过程要保证匀速进行。严禁注浆胶管管拔起速度过猛。 2.7.4单孔注浆完毕后,及时用压力水冲洗注浆胶管及注浆锌管,以防浆管堵塞,同时移位至另一个孔,交叉施工。 2.8劲性桩支护基本原理是借助于加固材料在主动区(滑动区)所产生的拉力传到阻抗区,以增加滑动面上的垂直应力,进而提高土层的抗剪强度;并且在滑动面上加固材料可借助

钢管桩专项施工方案

平市南内河综合治理工程控源截污-大市场西路污水管网 钢管桩支护专项 施工方案 编制人: 审核人: 批准人: 重庆康达环保产业(集团)有限公司 乐平市南内河综合治理工程PPP项目部 二0一八年六月

目录 目录 (1) 一、工程概况 (1) 二、编制依据 (1) 三、施工准备 (2) 四、施工工艺流程 (3) 五、施工质量控制措施 (4) 六、文明施工 (4) 七、保证安全生产措施 (5) 八、雨季施工措施 (6) 九、应急预案 (7)

一、工程概况 本工程为乐平市南内河综合治理控源截污-大市场西路污水管网,此工程分为两段,第一段管道起点分别位于大市场西路与沿河街交叉口,终点为安平路截污干管检查井;第二段管网起点为公园路乐平排涝站处(坐标为:X=204923.69,Y=512490.86),终点为距公园路与沿河街交叉口74米沿河路原有检查井处(坐标为X=204790.94,Y=512404.94),管道全长大约1359米,管道采用DN1000HDPE缠绕增强管,环刚度为SN8.0矩形污水沉泥井10座,矩形污水检查井20座,DN300HDPE管污水支管长约80米,DE210PVC管长约60米。 施工现状为乐平市公园路经过沿河街终点位于安平南路,道路路面宽W1#-W15#为3m宽,且道路两侧为排水明沟,道路上方存在高压电缆线,道路两侧路边距离居民房约2~3米,由于施工断面狭窄,不具备放坡条件,为避免管道开挖过程中出现塌。经监理单位、设计单位、建设单位及主管结构现场勘察后决定在W1#~W15#段采用钢管桩支护方式进行施工。沟槽每侧1排108mm钢管桩,共两排, 纵横间距 0.4m,桩长6m,一次性使用。 二、编制依据 1.《室外排水设计规范》 GB 50014-2006 2.《给水排水管道工程施工及验收规范》 GB50268-2008 3.《埋地聚乙烯(PE)结构闭管系统》(第4一部分):聚乙烯双壁波纹管(GB/T19472.1-2004) 4.《埋地聚乙烯结构闭管道系统》(第2部分):聚乙烯缠绕结构

钢管桩施工方案样本精编版

钢管桩施工方案样本公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

XXX工程 钢 管 桩 基 坑 支 护 专 项 施 工 方 案 编制: 审核: 审批: XXX公司

二零一一年七月 目录 一、工程概况 二、场地地质条件 三、设计技术要求 四、施工准备工作 五、施工方案 六、主要机械设备 七、安全及文明施工措施 八、安全保证体系框图 九、现场文明施工 十、质量保证措施 十一、施工组织机构及管理人员配备十二、竣工验收及资料

一、工程概况 本工程在9#楼和10#楼之间,由于9#楼和主体已经完工的10#楼部分外墙距离比较近,且9#楼开挖后基坑底面的标高比10#楼基础底面的标高低,为了防止9#楼基坑土方开挖时对10#楼主体产生影响,设计要求在9#楼和10#主体相距比较近的区域中间施工一排钢管桩,并设两排锚杆,隔桩一锚。第一排锚杆为注浆花管(与冠梁整体浇筑),下部一排锚杆为B25钢筋(采用16a槽钢围檩作为围檩)。 二、场地地质条件 本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填土和(1-2)素填土(Q ml)外,其下为第四系全新统冲洪积成因(Q4al+pl)的粘性土、上更新统冲洪积成因 (Q3al+pl) 的粘性土、残坡积成因(Q dl+el)的粘性土,下伏基岩为白垩~第三系(K-E)泥岩、石炭系(C)泥质白云岩,各岩土层的情况及特征详见下表。 各土层的分布埋藏及主要特征一览表

三、设计技术要求 钢管桩孔径200mm间距400mm,长度9m,钢管直径114m,壁厚10mm。在施工钢管桩的同时,用气锤隔一根钢管桩打入一根6m长、外径48mm壁厚5mm的花管(花管段长度为4m),钢管桩和花管施工完成后注入硅酸盐水泥浆。最后在钢管桩上部做一条锁口梁,锁口梁截面尺寸为400mm×300mm,总长度为,采用强度等级为C30砼,9#楼基坑土方开挖后每隔一根钢管桩施工一根锚杆长度分别为

钢管桩基础施工方案

钢管桩基础施工方案 1、认真做好施工图纸的会审和设计交底 工程开工前,应汇同设计单位、工程监理单位对施工图纸进行会审和设计交底。会审前,应对施工图纸和设计文件的内容进行全面的审阅和了解。弄清工程的数据、资料、内容是否齐全、清楚,并认真进行多层次的技术交底。把设计图中的技术要求交底到每个施工人员,让各项技术措施和岗位操作要点落到实处。 2、严格执行施工中的检验复核制度 (1)施工中的桩位定点、基准轴线、水准高程引点必须经监理单位在现场复核验收、验收合格后方准使用。 (2)隐蔽工程必须经建设、工程监理单位现场进行质量验收,验收合格方可继续施工。 (3)所有进场的材料必须履行严格的材料质检制度,所进材料的品名、产地、规格、生产日期、供量数等必须同相应提交的质量证明书吻合。用材须及时送交复验。施工用原材料,必须做到在有质量保证和复验合格的条件下方准使用。 3、实行必要的施工作业令制度 由执行人在准备工作完成后提出开工申请,经监理或质量监督部门复核,由主管人员审查批准。实行该作业令制度,可以防止因准备工作的不足和配合条件的缺陷造成工程事故。 4、严格对工序管理点的管理

各工序管理点由工地技术组专人负责,制定标准化管理,标准化操作施工方案细则。在实施中,必须明确管理责任者。根据分工要求,哪道工序谁来抓,谁就是主要责任者。一项工作由几个人管理,主要责任者只能是一个,其他是相关责任者。在编制施工工序管理表时应给予明确,做到人人有责,而又主次责任分明。这样,才能确保各道工序的实施运作纳入标准管理的轨道。 5、严格工序质量监控 为确保工程质量,各工序均须设立质量控制点,配备质量监督员,实行24小时昼夜值班,对施工工序的操作,质量控制进行监督检查。 6、严格工序之间的交接制度、保证工序质量 除例常的因素控制外,施工中还应健全完善工序的自检和工序之间互检工作。下道工序检查上道工序是否合格,如不合格应立即重新返工处理,直至合格,然后再进行后续施工。每道工序的负责人应认真把关,前一道工序应对下一道工序负责。每一道工序完成后必须有下一道搭接工序的负责人验收认可,凡不符合质量标准,不得转入下道工序。

桥梁桩基础施工安全技术措施(正式)

编订:__________________ 单位:__________________ 时间:__________________ 桥梁桩基础施工安全技术 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号:KG-AO-2582-80 桥梁桩基础施工安全技术措施(正 式) 使用备注:本文档可用在日常工作场景,通过对目的、要求、方式、方法、进度等进行具体、周密的部署,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.一般规定 1.1钻机安装就位严格按照建筑机械使用安全技术规程操作规程施工。 1.2、电器设备要设置漏电开关,并保证接地有效可靠。 1.3、登高检修与保养的操作人员,必须穿软底鞋,并将鞋底淤泥清除干净。 1.4、作业区要严加安全管理,任何人不准进入,主钢丝绳要经常检查,三股中发现断丝数大于10丝时,应立即更换。 1.5、使用钻杆作业时,要经常检查限位结构,严防脱落伤人或落入孔洞中;检查时避免用手指伸入探摸,严防轧伤。

1.6、钻杆与钻头的连接要勤检查,防止松动脱落伤人。 1.7、采用泥浆护壁时,对泥浆循环系统要认真管理,及时清扫场地上的浆液,做好现场防滑工作。 1.8、钻孔后,混凝土浇灌顶标高比地面低时,应在孔口加盖板封挡,以免人或工具掉落孔中。 1.9、吊置钢筋笼时,要合理选择捆绑吊点,并应拉好尾绳,保证平稳起吊,准确入孔,严防伤人。 2.钻机操作、钻孔安全、文明措施 2.1、安装钻孔机前,应掌握地质勘探资料,并确认地质条件是否符合该钻机的要求,地下无埋设物,作业范围内无障碍物,施工现场与架空输电线路的安全距离符合规定。 2.2、安装钻孔机时,钻机钻架基础应夯实、平整。钻架下应铺设枕木。 2.3、钻机的安装和钻头的组装应按说明书规定进行,竖立或放倒钻架时,应有熟练的专业人员进行。 2.4、钻架的起吊中心、钻机的卡孔和护管中心应

(完整版)钢管桩施工方案(样本)

XXX 工程 XXX 公司 二零一一年七月 钢管桩基坑支护专项施工方案 ? ? ? ? ? ? 制核批 编

、工程概况 二、场地地质条件 三、设计技术要求 四、施工准备工作 五、施工方案 六、主要机械设备 七、安全及文明施工措施 八、安全保证体系框图 九、现场文明施工 十、质量保证措施 十一、施工组织机构及管理人员配备十二、竣工验收及资料

一、工程概况 本工程在9#楼和10#楼之间,由于9#娄和主体已经完工的10# 楼部分外墙距离比较近,且9#娄开挖后基坑底面的标高比10#楼基础底面的标高低2.5m,为了防止9#楼基坑土方开挖时对10#楼主体产生影响,设计要求在9#楼和10#主体相距比较近的区域中间施工一排钢管桩,并设两排锚杆,隔桩一锚。第一排锚杆为注浆花管(与冠梁整体浇筑),下部一排锚杆为B25钢筋(采用16a槽钢围檩作为围檩)。 二、场地地质条件 本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填 土和(1-2 )素填土(Q)外,其下为第四系全新统冲洪积成因(Q严)的粘性土、上更新统冲洪积成因(Q 3al+pl)的粘性土、残坡积成因(Q dl+el)的粘性土,下伏基岩为白垩~第三系(K-E)泥岩、石炭系(C)泥质白云岩,各岩土层的情况及特征详见下表。 各土层的分布埋藏及主要特征一览表

三、设计技术要求 钢管桩孔径200mm间距400mn,长度9m,钢管直径114m壁厚 10mm在施工钢管桩的同时,用气锤隔一根钢管桩打入一根6m长、 外径48mn壁厚5mm的花管(花管段长度为4m),钢管桩和花管施工完成后注入42.5硅酸盐水泥浆。最后在钢管桩上部做一条锁口梁,锁口梁截面尺寸为 400m M300mm总长度为23.46m,采用强度等级为C30砼,9#楼基坑土方开挖后每隔一根钢管桩施工一根锚杆长度分别为16m锚杆孔径为150mm钢筋为B 25mm注42.5硅酸盐水泥浆,然后用16a槽钢作为围檩,使钢管桩和锚杆连成一个整体,最后在钢管桩外壁及锁口梁上部挂网喷砼,喷锚采用C20喷射砼,厚 60-80mm 尺寸6.9m X 23.46m。 四、施工准备工作

微型钢管桩专项施工方案

微型钢管桩专项施工方案 一、编制依据 2、基坑支护钢管桩设计图; 2、《建筑地基基础基础工程施质量验收规范》;GB50202-2002 3.现行国家有关规范、标准和规程。 二、工程概况 本工程为山广州市政集团有限公司承建的石井河上游截污工程,采用渠箱结构穿过现有桥梁桥底时(渠箱结构尺寸B*H=5*3米,in.OOl, L=15米,渐变段两侧长度各5 米),依照设讣要求基坑侧壁施打双排微型钢管桩,钢管桩径0300mm,桩长15m,横向间距500mm,纵向间距1300mm,双排微型钢管桩间设置双排高压旋喷桩,其中心距0.4m, 有效桩长约13.5m,要求桩端至微风化岩面,且每条旋喷桩初凝前插入050*4钢管(高压旋喷桩的施工方案已通过审核,此方案中不赘述)。 三、施工准备: 1、设备:汽车载运螺旋钻机1台、配电箱一个、电焊机2台、切割机1台、灰浆搅拌机1台、高压注浆泵1台,高压注浆管60米,高压旋喷桩机(二重管法),橡胶水管100 米、25m2电缆、手推车6辆等施工机具。 2、材料:P.042.5水泥、50mm和300mm钢管、电焊条、劳动保护用品。 3、施工人员:技术员1人、测量员1人、质检员1人、技工8人、普工10人。 四、施工工艺:(工艺流程) 平整场地…注浆钢管制作一测量放线一孔距定位…钻孔机就位钻孔并下放钢管(每2m 接钢管一次)…清孔…安装注浆管--拌制水泥浆…注水泥浆…二次加压注浆…三次加压注浆直至上口翻浆。 1、50型铲车平整场地:根据设计要求放出基坑边线及定出桩位,安装钻机进行成孔作业;待施丄完毕后泥浆外运至施丄区域外,检査并保护成桩。 2、钢管制作:根据设计图纸要求的深度进行下料,钢管连接处进行内线连接,丝口采用深纹,长度不小于12cm O 3、测量放线:根据设计?要求的间距、排距及设计?提供的标高进行测量放线。 4、孔距定位:根据设计?的孔洞直径、间距、排距使用筷子打入地下进行定位; 5、微型桩定位:本丄艺采用干成孔方式钻孔,根据微型桩定位,在成孔位置上进行汽车载运螺旋钻准确定位,汽车支撑脚腿下进行夯实后垫方木,确保其稳定。 6、就位钻孔:将汽车载运螺旋钻机安放在指定位置,安放水平,防止倾斜;将钻杆抬至钻机旁,启动钻机,慢慢钻进;每进深20需要接一次钢管,直至得到设计有效深度。 7、钻孔:钻孔前按设讣方案要求将钢管接氏,桩尖端部焊成封闭尖状,并应检查钢管的垂直度9要求先做试桩;注浆管下部4米以下范围内钻出浆口,直径15mm,间距400mm,出浆孔呈梅花型交错布置。 8、清孔:在注水泥浆前,要对桩孔进行清孔,使孔内泥浆全部排出,要求孔底沉渣片度不大50mm;
