燃油热水锅炉房设计说明书
一、工程概况：
1.该锅炉房位为一单独建筑,主要为满足该单位淋浴房用热及办公楼冬季
采暖需要。
2.锅炉房为单栋一层建筑，层高4。5米。
3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一
管理.锅炉房外面已有室外地下储油罐.
4．水质资料
5．用热项目
二、参考文献：
①《锅炉房设计规范》（GB50041－92版)
②《采暖通风与空气调节制图标准》（GB144—88版)
③《锅炉及锅炉房设备》中国建筑工业出版社
④《燃油燃气锅炉及锅炉房设计》机械工业出版社
⑤《锅炉课程设计指导书》中国电力出版社
⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社
⑦《建筑给水排水工程》清华大学出版社
三、建筑平面图：
单位办公楼
燃油热水锅炉房设计计算书
一、锅炉房系统方案设计：
1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量,同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。

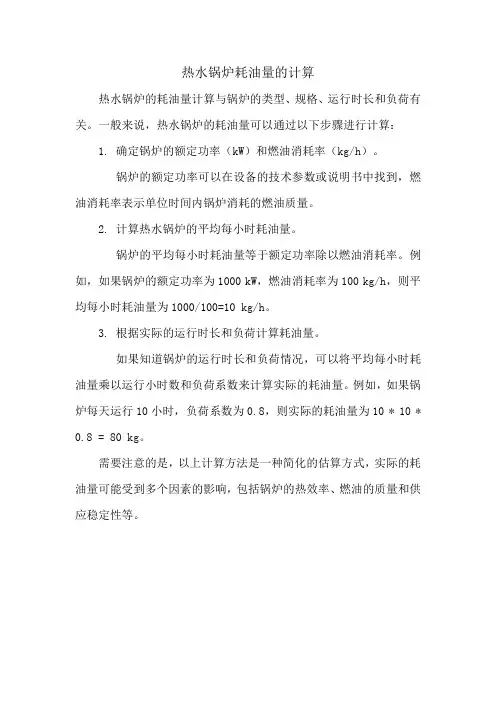

2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用,3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化,又使油处于循环状态，可以防止结冻。日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。
3、水循环系统:根据业主要求，生活热水供应系统采用容积式换热器经水水换热，热水供暖采用板式换热器水水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉,不断循环。
4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理,由给水泵引至锅炉进行补水.离子交换器置于水处理间。
5、排烟系统：从锅炉出来得烟气经烟管引至烟囱,烟囱设置于日用油箱间。

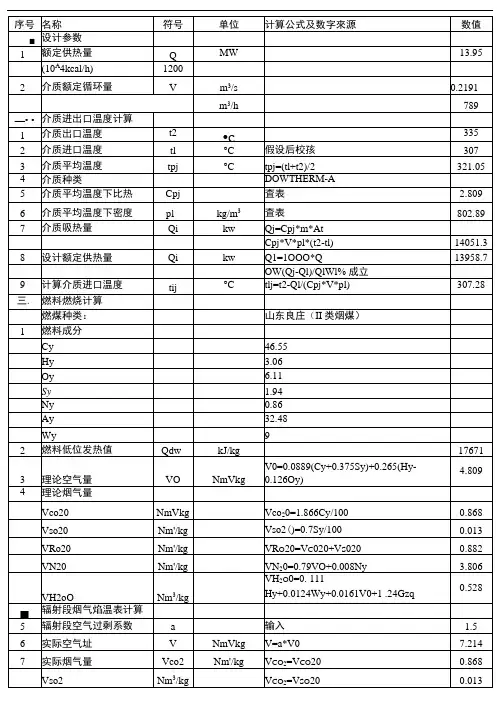

二、锅炉本体计算：
1、热负荷计算：
查《锅炉及锅炉房设备》P402，最大热负荷Q max 是选择锅炉的主要依据，可根据附2—1 5443322110max )(Q Q K Q K Q K Q K K Q ++++=KW
1Q ，2Q ，3Q ，4Q ——分别为采暖，通风，生产，生活最大热负荷；
5Q ——锅炉房除氧用热；
1K ,2K ，3K ,4K ——分别为采暖，通风,生产,生活负荷同时使用系数；
0K —-锅炉房自耗热量和管网热损失系数。
