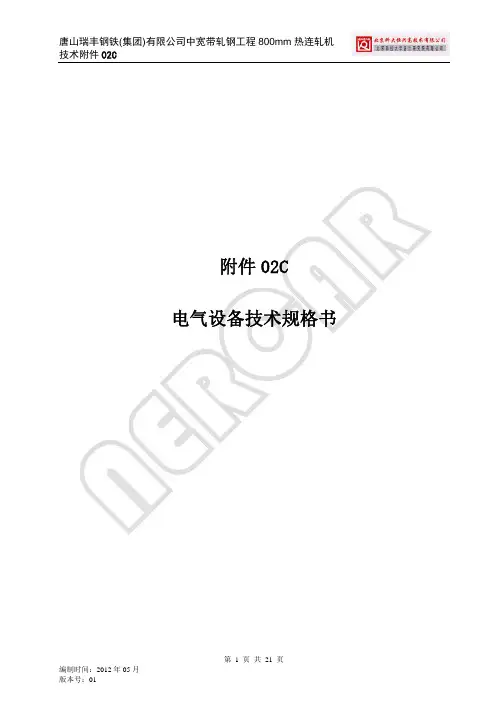

附件02C
电气设备技术规格书
目录
1供电系统 (3)
1.1 高压供电（不含） (3)
1.2 谐波治理及无功补偿（不含） (5)
1.3 动力变压器（不含） (5)
1.4 整流变压器 (5)
1.5 低压受电及配电系统（不含） (6)
1.6 其它辅助配电系统 (7)
2传动系统 (8)
2.1 主传动电动机 (8)
2.2 辅助传动电动机 (9)
2.3 主传动调速系统 (12)
2.3.1 控制系统组成 (12)
2.3.2 主回路组成 (13)
2.3.3 直流调速装置选型 (14)
2.4 辅助传动变频调速系统 (17)
2.4.1 控制系统组成 (17)
2.4.2 变频系统组成 (18)
2.4.3 变频装置选型 (18)
2.5 辅助传动非调速系统 (21)
本技术规格书根据唐山瑞丰钢铁(集团)有限公司中宽带轧钢工程800mm热连轧机生产线的技术要求，对轧线交直流传动设备提出了电气控制方案。本技术规格书的指导原则是：首先确保轧机可靠地运转；又使得轧线设备具有它的经济指标，同时又考虑到系统的先进性。
为节省一次投资，本技术方案中四辊可逆式粗轧、精轧机等主传动电机采用全数字直流调速供电方案，直流电机采用双闭环控制的全数字直流控制器驱动。生产线其它辅传动调速设备均采用三相交流变频电动机驱动，交流调速设备采用全数字交流－直流－交流的调速系统，不调速设备则采用软启动器和MCC控制方式。
根据本轧机的运转特点轧线上的各类传动的直流电动机均采用冶金型电动机。由于轧线传动设备都具有逆变制动要求，直流传动系统均选择四象限运行的传动系统。轧机辅助
传动的直流传动采用交流公共母线方式，系统采用独立的整流变压器供电，各传动装置必要时分别设置进线电抗器。各传动装置逆变器将从直流母线上获得电源将直流电转换为交流电，由于轧线传动设备都具有逆变制动要求，交流传动系统均选择四象限运行的传动系统。
1 供电系统
1.1 高压供电（不含）
该项目供电系统建议采用双路10KV电源进线，单母线接线方式。高压开关柜采用KYN-10，内装10kV真空断路器，并设置有微机监控保护综合自动化系统及65Ah直流电源屏。该10kV开关站向主/辅传动整流变压器、动力变压器、控制变压器供电。应包括如下功能：
进线保护测控装置DCAP-3000功能：
●速断保护；
●过流保护；
PT测量及切换装置DCAP-3093功能：
●监视母线电压越限；
●母线绝缘监视；
●监视PT断线；
●遥测：三相相电压、零序电压；
●遥信：PT 刀闸位置信号、PT断线信号、直流消失告警、母线接地告警、母线电
压越限（过压、低压）、绝缘监视等。
●具有PT并列切换回路，当I、II段任一PT正常或故障检修时，先合联络开关，
自动切换二次电压干线，再将需检修的PT退出检修。
整流变压器、动力变保护测控装置DCAP-3000功能：
●三段过流保护：该保护动作跳断路器并发信号；
●反时限过电流保护：该保护动作跳断路器并发信号；
●负序过流保护：该保护动作跳断路器并发信号；
●零序过流保护；
●过电压保护；
●低电压保护：该保护可选择发信号或动作于断路器；
●过负荷保护:该保护动作于发信号或告警；
●非电量保护（瓦斯、温度）；
●低压侧中性点零序电流保护: 该保护动作于发信号并跳闸；
●低周减载；
●控制回路断线告警；
●故障录波：故障前4周波，故障后100周波。
●遥测： 三相电流、三相电压、有功功率、无功功率，频率、功率因数、有功计
量、无功计量；
●遥信：控制回路断线、断路器位置、手车位置、开关位置，弹簧未储能、PT断线；
●遥控：断路器操作控制开关跳合；
●谐波分析：给出电压电流从基波到13次谐波的大小及所占的比例；
1.2 谐波治理及无功补偿（不含）
由于轧线主传动采用晶闸管供电的相控整流方式，低速时功率因数较低，而且有动态冲击压降，采用SVG方式进行动态压降补偿和谐波治理。无功补偿容量选择30MVAR，补偿方案为SVG+FC的方式，其中SVG为±15Mvar（可以发15MVAR的感性无功和15MVAR的容性无功）,FC部分分成4个滤波支路5、7、11、13，基波补偿容量为15Mvar，总补偿范围为0-30Mvar，功率因数达到0.95及以上。选择设备型号：XDVAR-L35/30/0。
1.3 动力变压器（不含）
动力变压器拟选用S9系列 D,yn-11接线方式，变压器中性点直接接地运行，电气设备外壳采用接零（接地）保护方式。需要为轧机区主、辅传动提供的辅助电源回路主要包括：
1）变频公共母线控制电源（变频装置风机、控制电源）
2）主辅电动机的风机、抱闸、加热器等的供电
3）自动化系统控制电源
4）大型仪表等的动力电源
注：以上参数及数量待初步设计后确认，其中车间公共变压器以工厂设计数据为准。动力变压器的选型及配置由工厂设计院统一考虑。
1.4 整流变压器
整流变压器由为轧线变频调速设备提供电源。建议主传动整流变压器一次侧电压采用35KV，辅助传动一次侧电压采用10KV。为减少电网侧高次谐波，整流变压器依次尽量采用Δ、Y 裂解式联结方式。主要包括：
主传动整流变压器初步配置表
粗轧
R1~R2，R5
粗轧
R3~R4
精轧
F1-F4
精轧
F5~F8
变压器型式三相整流变压器
台数 3 2 4 4 额定容量(kVA) 3200 3500 3300 3000 额定一次线电压有效值(V) 10000 10000 10000 10000 额定二次线电压有效值(V) 820 820 820 820 短路阻抗% 6.5 6.5 6.5 6.5 接法△/△-12 △/Y-11 △/Y-11 △/△-12
以上整流变压器数据为暂定数据，待电网数据及主要轧制规程确定后，经卖方详细计算后提出最终订货数据及技术要求。
整流变压器保护接点与高压开关回路进行联锁，并输出至系统进行联锁。
辅助整流变压器初步配置表
选择
编号 变压器名称
连接组别变比 短路阻抗 数量
容量(KVA)
10kV±5%
5.50% 1
1 变频一段 2500 △/Y-11
/0.4kV
10kV±5%
5.50% 1
2 变频二段 2500 △/△-12
/0.4kV
10kV±5%
3 变频三段 2000 △/Y-11
5.50% 1
/0.4kV
10kV±5%
5.50% 1
4 变频四段 1800 △/△-12
/0.69kV
10kV±5%
5.50% 1
5 变频五段 1500 △/Y-11
/0.69kV
10kV±5%
5.50% 1
6 变频六段 2000 △/△-12
/0.69kV
注：1、以上变压器不含炉区及板坯区的供电变压器。
2、以上参数及数量待初步设计后需再次确认。
1.5 低压受电及配电系统（不含）
动力变压器二次电源输出引入低压受电柜中，由相应的低压配电回路为控制回路、电动机MCC系统、液压站MCC、润滑站MCC、乳化站MCC，以及天车、照明等回路供电，
根据目前初步用电回路情况估算，低压配电回路应保证15％以上预留回路。
1.6 其它辅助配电系统
辅助电压供电包括：
1) 控制电压：220V AC
2) 电磁阀电压：24V DC
3) 模拟输入/输出：±0～10V
4) 数字输入/输出：24V DC
对于L1、L2重要回路的控制电源需要由UPS供电，在相应低压回路的电源直接接入UPS设备，由UPS设备所在电控柜负责下一级的电源分配。
其它电源等级，如控制器、仪表所使用的24VDC、±10VDC等由使用位置的电控柜负责提供。
2 传动系统
2.1 主传动电动机
轧线直流传动具体参数如下表所示：
直流主传动电机参数表
名 称 粗轧 R1~R2，R5
粗轧 R3~R4 精轧 F1-F4 精轧 F5~F8 数量 3
2 4 4 型式 直流
直流
直流
直流
额定功率
非周期负荷（S9）连续（S1）负载（60s）频繁负载（切断）偶尔
2000KW
115% 200% 225％ 2300KW 115% 200% 225 2300KW 115% 175% 2000kW 115% 175% 速度范围rpm 最大允许机械速度
电压 800V
800V 800V
800V
电流 额定（S9）
连续（S1）
负载（60s）频繁负载（10s）偶尔2900A 3200A 3200A 2900A
额定转矩 励磁 电流
冷却方式 背包空水冷却 背包空水冷却 背包空水冷
却 背包空水冷却
绝缘等级 F/F F/F F/F F/F 电机防护等级
IP44
IP44
IP44
IP44
2.2 辅助传动电动机
轧线在线辅助传动电机具体参数如下表所示：
序号 设备名称 数量 功率
(KW)
电压
(V)
过载能力
转速
(rpm)
工作制 备注
1 上料辊道 1
2 5.5 380 2.5/60s 1460
2 称量辊道 12 5.5 380 1460
3 入炉运输辊道 12 5.5 380 2.5/60s 1460
4 入炉辊道 10 5.
5 380 1460
5 装钢机 2 37 380 2.5/60s 980
6 出钢机 2 3
7 380 2.5/60s 980
7 出炉辊道 11 5.5 380 2.5/60s 1460
8 返回辊道 18 5.5 380 2.5/60s 1460
9 粗除鳞机前辊道 10 5.5 380 2.5/60s 1460
10 E1前工作辊道 18 7.5 380 2.5/60s 1460
11 R1压下电机 1 112 380 2.5/60s
12 R1二辊粗轧机机架辊 2 11 380 2.5/60s 220
13 R1二辊粗轧机机架间辊道 3 9 380 2.5/60s 250
14 R2压下电机 1 112 380 2.5/60s
15 R2二辊粗轧机机架辊 2 11 380 2.5/60s 220
16 R2二辊粗轧机机架间辊道 3 9 380 2.5/60s 250
17 R3压下电机 1 112 380 2.5/60s
18 R3二辊粗轧机机架辊 2 11 380 2.5/60s 220
19 R3二辊粗轧机机架间辊道 3 9 380 2.5/60s 250
20 R4压下电机 1 112 380 2.5/60s
21 R4二辊粗轧机机架辊 2 11 380 2.5/60s 220
22 R4二辊粗轧机机架间辊道 3 9 380 2.5/60s 250
23 R5压下电机 1 112 380 2.5/60s
24 R5二辊粗轧机机架辊 2 11 380 2.5/60s 220
25 R5二辊粗轧机机架间辊道 3 9 380 2.5/60s 250
26 R5出口工作辊道 10 7.5 380 2.5/60s 1460
27 R5出口延伸辊道 55 7.5 380 2.5/60s 1460
28 热卷箱前辊道 12 7.5 380 2.5/60s 1460
29 热卷箱人口导槽及偏转辊辊 1 15 380 2.5/60s 735
30 热卷箱弯曲辊 2 160 380 2.5/60s
31 热卷箱成形辊和1#托卷辊 1 160 380 2.5/60s
32 热卷箱2#托卷辊 1 45 380 2.5/60s 590
33 热卷箱夹送辊及开尾辊 3 45 380 2.5/60s 590
34 热卷箱夹送辊后辊道 3 5.5 380 2.5/60s 1460
35 热卷箱填充辊道 10 5.5 380 2.5/60s 1460
36 飞剪前辊道 6 5.5 380 2.5/60s 1460
37 精轧除鳞箱下夹送辊 2 11 380 2.5/60s 720
38 精轧除鳞箱辊道 5 5.5 380 2.5/60s 1460
39 F1E立辊轧机 1 160 380 2.5/60s
40 F1-F8标高调整减速器电机 7 1.1 380 5.5
41 输出辊道和层流冷却电机 282 3 380 2.5/60s 1330
42 1#卷取机入口辊道电机 50 3 380 2.5/60s 1330
43 1、2#进料辊 2 3 380 2.5/60s 1330
44 1、2#出料辊 2 3 380 2.5/60s 1330
45 1、2#卷曲机助卷辊电机 6 30 380 2.5/60s 440/900
46 2#卷曲机入口辊电机 23 3 380 2.5/60s 1330
47 废品收集装置小车 1 4 380 1500
48 E1立辊轧机 1 450 690 2.5/60s
49 E2立辊轧机 1 300 690 2.5/60s
50 E3立辊轧机 1 300 690 2.5/60s
51 飞剪 2 375 690 3.0/5s
52 1#上夹送辊 1 250 690 2.5/60s
53 2#上夹送辊 1 250 690 2.5/60s
54 1#下夹送辊 1 250 690 2.5/60s
55 2#下夹送辊 1 250 690 2.5/60s
56 1#卷取机 1 600 690 2.5/60s
57 2#卷取机 1 600 690 2.5/60s
第 12 页 共 21 页
2.3 主传动调速系统
2.3.1 控制系统组成
直流传动系统采用德国西门子公司全数字调速系统。全数字控制系统性能好，可靠性高，可以满足高动态品质与高调速精度的要求。对传动系统的控制采用了灵活多样的软件模块，可以满足各种不同控制的要求，并具备调速系统最佳控制性能的自动优化功能。全数字装置还提供了对传动系统完备的监控保护与故障自诊断功能。同时还拥有方便快捷的通讯联网形式，可以同自动化系统联网通讯，进行参数的设定和各种信息的交换。 直流传动装置的电控方案，采用SIMOREG DC MASTER 6RA70 系列全数字调速系统配以国产功率柜，其控制系统核心部分采用西门子原装控制板，既完全具有6RA70的高性能指标，又降低了设备投资，并且使整个轧线直流传动部分的国外进口硬件统一，备品备件品种数量少，节约运行成本。
SIMOREG DC MASTER 6RA70 系列全数字调速系统采用16位微处理器得到非常精确的速度和转矩控制，并被许多工程实践证明具有高可靠性、重复性、一致性。其所有的控制、调节、监控及附加功能都由微处理器来实现，系统结构可软件组态，可以对电流调节器、速度调节器、励磁电流调节器、电机磁化曲线等进行自动优化，从而实现系统的最佳控制。装置本身具有完善的故障诊断、报警、显示和保护功能。给定和反馈可以为数字量或模拟量。具有4象限设计可供各种工业应用选择。
全数字控制系统采用速度、电流双闭环控制，并具备速度、电流自适应功能。励磁回路控制通过电势调节器实现弱磁升速控制。
传动系统与自动化系统间采用点对点信号交换，完成全线的速度分配功能和通过PROFIBUS-DP 网进行信息交换，完成如正反转信号、使能信号、点动信号及速度联调、活套、微张力调节、电流、速度实际值检测信号、故障信号等。 全数字直流传动控制系统还提供了多种控制功能。
● 系统最佳控制性能自动优化功能：
电流调节器优化、速度调节器优化、励磁调节器优化、弱磁时电势调 节器优化、自动测取电动机磁化特性曲线等。
● 予控制功能：
电流调节器的予控制器能够改善系统动态响应，予控制触发角的形成与电流给定值和电机反电势有关，并兼顾电流连续和断续工作状态以及转
矩改变符号时所要求的控制角的快速变化。
●监控与诊断功能：
A参数、数据、运行状态的显示：
各种设定值、实际反馈值、数字开关量状态、电源电压、电源频率、控制角、调节器输入/输出等。
B各种故障报警信息的显示：
电网故障：缺相、欠压、过压、励磁回路、电网频率等；
通讯接口故障：本机接口或附加板接口故障；
传动系统故障：对速度调节器，电流调节器，反电势调节器，励磁电流
调节器等的监控，传动系统堵转，无电枢电流；功率部分的I2t监控功能；
电动机过载保护、电机超速、磁场欠磁等。
●方便快捷的在线调试功能：
通过装置上的操作功能键、通过RS232串行接口与计算机联接进行在线调试：各种参数的设定、修改；参数组的装入、发送、保存(存储)；将装置参数、信息、故障诊断内容送至打印机等。
●优质大功率晶闸管整流桥
输出能力大，过载能力强，耐冲击，大大提高了系统运行的可靠性；而且可以有效地降低了投资，生产运行成本低，备品备件少；
●数字化操作联锁及继电保护
传动装置配备CPU224 (14DI/10DRO)1台，用于传动系统的操作联锁及继电保护。省去传动柜中的许多继电器，并可灵活编程，可靠性大大增高。
2.3.2主回路组成
粗轧及精轧主传动各台直流电机的电枢供电回路功率取自相应的整流变压器副边 D 绕组和Y 绕组，对电网形成12 脉波整流输出，同时可降低直流输出脉动分量。各自主回路进线设置断路器及过压吸收设备。励磁回路选用单相半控整流桥，励磁电流闭环控制。在励磁整流装置前增设交流进线电抗器，在交流进线侧使用交流接触器用以隔离、分断和闭合励磁回路，交流侧采用快速熔断器防止过流、接地或短路。系统励磁和控制系统供电
回路均取自相关动力变压器。
2.3.3直流调速装置选型
●粗轧R3,R4、精轧轧机F1～F4
主要技术数据：
电机型号：
?额定功率：2300KW
?电枢电压： DC800V
?额定 / 最高转速：RPM
?额定电流(估算)： 3300A
?额定励磁电流(估算)：80 A
主要控制装置设备如下：
1) 6RA70调节柜（6脉冲控制）
柜内以1台西门子6RA70控制系统为核心，实现速度电流双闭环的基本功能。控制系统具有过流、过压、超速、失速等保护功能。控制器通过CBP2通讯模板接通PROFIBUS-DP网络，传送和接受数据。
电机励磁控制也由6RA70控制，实现停机励磁、满磁、弱磁功能，具备失磁保护功能。
直流电动机控制系统柜内设置1台西门子S7-200PLC完成逻辑联锁和保护工作。2) 功率柜（每台电机使用2台并柜）
晶闸管元件采用优质3.5英寸4000V/3200A 元件直接反并联组件。用2只晶闸管元件和1套风冷热管散热器构成直接反并联功率组件。采用强迫风冷。每台装置额定输出电压等级800V、额定输出电流3200A，最大输出电流峰值4800A ( 60s )。相对电机来说，长期过载倍数=3200A*2*0.9(并柜同时工作系数)/3300=1.75,短时过载倍数=1.75*1.5=2.62。
功率部分使用与2000KW电机同功率的原因是为了使整个轧机功率柜统一备件。3）进线部分
由空气断路器、均流电抗器、快熔等构成。
4）速度反馈
采用增量型脉冲编码器. 编码器选择轴套型编码器。
●粗轧R1,R2,R5、精轧轧机F5～F8
主要技术数据：
电机型号：
?额定功率：2000KW
?电枢电压： DC800V
?额定 / 最高转速：RPM
?额定电流(估算)： 2900A
?额定励磁电流(估算)：80 A
主要控制装置设备如下：
1) 6RA70调节柜（6脉冲控制）
柜内以1台西门子6RA70控制系统为核心，实现速度电流双闭环的基本功能。控制
系统具有过流、过压、超速、失速等保护功能。控制器通过CBP2通讯模板接通PROFIBUS-DP网络，传送和接受数据。
电机励磁控制也由6RA70控制，实现停机励磁、满磁、弱磁功能，具备失磁保护功能。
直流电动机控制系统柜内设置1台西门子S7-200PLC完成逻辑联锁和保护工作。2) 功率柜（每台电机使用2台并柜）
晶闸管元件采用优质3.5英寸4000V/3200A 元件直接反并联组件。用2只晶闸管元件和1套风冷热管散热器构成直接反并联功率组件。采用强迫风冷。每台装置额定输出电压等级800V、额定输出电流3200A，最大输出电流峰值4800A ( 60s )。相对电机来说，长期过载倍数=3200A*2*0.9(并柜同时工作系数)/2900=1.98,短时过载倍数=1.86*1.5=2.97。
功率部分使用与2300KW电机同功率的原因是为了使整个轧机功率柜统一备件。3）进线部分
由空气断路器、均流电抗器、快熔等构成。
5）速度反馈
采用增量型脉冲编码器. 编码器选择轴套型编码器。
直流主传动装置选型具体参数如下表所示：
直流主传动装置选型表
电机参数
传动装置选型
功率
转速
电压
数
量控制器＋功率桥型号
过载
能力 数量
序号
机械设备
名称
(KW)
(R/M)
(V)
台
(A)
短时
台
1
粗轧机 R1,R2,R5 2000
DC800
3
6RA70＋2×3200A
2.9
3
2
粗轧机 R3,R4 2300
DC800
2
6RA70＋2×3200A
2.6
2
3
精轧机 F1～F4 2300
DC800
4
6RA70＋2×3200A
2.6
4
4
精轧机 F5～F8 2000
DC800
4
6RA70＋2×3200A
2.9
4
2.4 辅助传动变频调速系统
2.4.1控制系统组成
辅传动交流变频电机变频装置采用SIEMENS S120系列产品。S120 变频调速系统是SINAMICS系列中的最新一款高性能多电机传动装置， 是采用DRIVE-CLiQ网络技术，集中进线整流，公共直流母线逆变的新一代多电机传动系统。其结构还具有配置灵活，柜体模块化，排布紧凑，柜体美观的特点。几乎可适应于任何交流应用场合，特别适用于需要协调控制由多个电机组成的传动系统，比如，纸机，轧机，提升机，试验台。
功率范围为:
?380V～480V 1.6kW～3000kW
?500V～690V 75kW ～4500kW
功能单元有:
?用于连接电网的进线柜
?单象限运行的基本整流柜
?四象限运行的整流/回馈柜
?四象限运行的完美无谐波的有源整流柜
?用于拖动电机的逆变柜
?用于大功率制动的制动柜
?提供辅助控制电源的辅助供电柜
各种功能单元，模块化柜体，丰富选件，可为客户量身定做出最优的传动系统。
SINAMICS S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。
SINAMICS S120 变频调速柜是专为配置成多电机传动系统而开发的，是模块化柜机系统的重要组成部分，它适用于带有集中进线整流，公共直流母排的多电机传动系统。
SINAMICS S120 变频器具有：
?DRIVE-CLiQ，一种全新的传动接口，允许SINAMICS S120传动之间甚至包括电机和编码器之间进行快速可靠地通讯。
?独立的控制单元和模块化功率单元所带来的高度灵活性。
?一个控制单元可以控制多至4个矢量模式的传动。既安全可靠又节省费用。这允许数据直接在传动与传动之间进行交换，因此可以省去上位机的介入。
?流行的PROFIBUS-DP作为标准总线接口集成在控制单元中；全新的PROFINET IO 作为工业以太网通讯选件插装在控制单元上。通过这些现场总线，SINAMICS
S120CM就能够轻松组态到上位自动化系统中，例如：SIMATIC 或SIMOTION。
?标准软件SIZER 和STARTER提供了工程选型，调试和故障分析用的图形化工具。
?柜机结构紧凑，减少空间占用和综合费用。
?S120柜机根据是按照“分区” 的概念设计，具备高标准的运行可靠性。柜体设计充
分考虑了EMC规范，并按气流导向和温度控制将柜体进行分区。在产品设计中注意了电缆布线，应用了独特的设计概念，以扩大产品应用范围，简化维修。
?S120功率组合及扩展高度灵活,柜机有全部必须的接口和连接部件。即可在西门子工厂就连接就绪，也可在现场快速完成装配。从而最大程度减少安装和调试的费用和时间。
2.4.2变频系统组成
该生产线共分六段直流母线：
第一段直流母线控制的设备为：加热炉区设备及部分粗轧区设备；
第二段直流母线控制的设备为：粗轧后辊道、热卷箱区设备及精轧除磷区设备；
第三段直流母线控制的设备为：精轧输出辊道及卷取区设备；
第四段直流母线控制的设备为：E1、E2、E3立辊轧机；
第五段直流母线控制的设备为：飞剪主电机；
第六段直流母线控制的设备为：卷取机主传动及其夹送辊。
2.4.3变频装置选型
电机参数 装置参数
序号 设备名称
数量功率(KW)电压(V)总功率 (KW)装置型号
功率 (KW) 电流(A)数量1
整流回馈单元
6SL3330-6TE41-7AA3 800 17002 上料辊道 12 5.538066 6SL3120-1TE32-0AA4 107 2001 称量辊道 12 5.538066 6SL3120-1TE32-0AA4 107 2001 入炉运输辊道 12 5.538066 6SL3120-1TE32-0AA4 107 2001 入炉辊道 10 5.538055 6SL3120-1TE32-0AA4 107 2001 装钢机 2 37 38074 6SL3320-1TE32-1AA3 110 2101 出钢机 2 37 38074 6SL3320-1TE32-1AA3 110 2101 出炉辊道 11 5.538060.56SL3120-1TE32-0AA4 107 2001 返回辊道 18 5.538099 6SL3320-1TE32-6AA3 132 2601 粗除鳞机前辊道 10 5.538055 6SL3120-1TE32-0AA4 107 2001 E1前工作辊道 187.5380135 6SL3320-1TE33-8AA3 200 3801 R1压下电机 1 112380112 6SL3320-1TE33-8AA3 200 3801 R1二辊粗轧机机架辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 R1二辊粗轧机机架间辊道 3 9 38027 6SL3120-1TE28-5AA3 46 85 1 R2压下电机 1 112380112 6SL3320-1TE33-8AA3 200 3801 R2二辊粗轧机机架辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 R2二辊粗轧机机架间辊道 3 9 38027 6SL3120-1TE28-5AA3 46 85 1 R2压下电机 1 112380112 6SL3320-1TE33-8AA3 200 3801 R3二辊粗轧机机架辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 R3二辊粗轧机机架间辊道 3 9 38027 6SL3120-1TE28-5AA3 46 85 1 R2压下电机 1 112380112 6SL3320-1TE33-8AA3 200 3801 R4二辊粗轧机机架辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 R4二辊粗轧机机架间辊道 3 9 38027 6SL3120-1TE28-5AA3 46 85 1 R2压下电机 1 112380112 6SL3320-1TE33-8AA3 200 3801 R5二辊粗轧机机架辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 R5二辊粗轧机机架间辊道 3 9 38027 6SL3120-1TE28-5AA3 46
85
12
整流回馈单元
6SL3330-6TE41-7AA3 800 17002 R5出口工作辊道 107.538075 6SL3320-1TE32-1AA3 110 2101 R5出口延伸辊道1组 287.5380210 6SL3320-1TE36-1AA3 315 6051 R5出口延伸辊道2组 277.5380202.56SL3320-1TE36-1AA3 315 6051 热卷箱前辊道
127.538090 6SL3320-1TE32-6AA3 132 2601 热卷箱人口导槽及偏转辊辊 1 15 38015 6SL3120-1TE24-5AA3 24 45 1 热卷箱弯曲辊
2 160380320 6SL3320-1TE36-1AA
3 315 6052 热卷箱成形辊和1#托卷辊 1 160380160 6SL3320-1TE36-1AA3 315 6051 热卷箱2#托卷辊 1 45 38045 6SL3120-1TE31-3AA3 71 1321 热卷箱夹送辊及开尾辊 3 45 380135 6SL3120-1TE31-3AA3 71 1323 热卷箱夹送辊后辊道 3 5.538016.56SL3120-1TE24-5AA3 2
4 4
5 1 热卷箱填充辊道 10 5.538055 6SL3120-1TE32-0AA4 107 2001 飞剪前辊道
6 5.538033 6SL3120-1TE31-3AA3 71 1321 精轧除鳞箱下夹送辊 2 11 38022 6SL3120-1TE23-0AA3 16 30 2 精轧除鳞箱辊道 5
5.5
380
27.5
6SL3120-1TE28-5AA3
46
85
1
电机参数 装置参数
序号
设备名称
数量功率(KW)电压(V)总功率 (KW)装置型号
功率 (KW) 电流(A)数量 F1E 立辊轧机 1 160380160 6SL3320-1TE36-1AA3 315
605
13
整流回馈单元
6SL3330-6TE41-3AA3 630 13002 F1-F8标高调整减速器电机 7 1.13807.7 6SL3120-1TE13-0AA3 1.6 3 7 输出辊道和层流冷却电机1组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机2组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机3组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机4组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机5组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机6组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机7组 26 3 38078 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机8组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机9组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机10组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 输出辊道和层流冷却电机11组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 1#卷取机入口辊道电机1组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 1#卷取机入口辊道电机2组 25 3 38075 6SL3320-1TE32-1AA3 110 2101 1#进出料辊 2 3 380 6 6SL3120-1TE21-8AA3 9.7 18 1 2#进出料辊
2 3 380 6 6SL3120-1TE21-8AA3 9.7 18 1 1、2#卷曲机助卷辊电机 6 30 380180 6SL3120-1TE28-5AA3 46 85 6 2#卷曲机入口辊电机 23 3 38069 6SL3320-1TE32-1AA3 110 2101 废品收集装置小车 1 4 380 4 6SL3120-1TE21-8AA3 9.7
18
14
整流回馈单元
6SL3330-6TG41-2AA3 1000 12001 E1立辊轧机 1 450690450 6SL3320-1TG38-8AA3 900 9101 E2立辊轧机 1 300690300 6SL3320-1TG35-8AA3 560 5751 E3立辊轧机 1 300690300 6SL3320-1TG35-8AA3 560
575
15
整流回馈单元
6SL3330-6TG41-7AA3 1400 17001 飞剪 2 375690750 6SL3320-1TG38-8AA3 900
910
26
整流回馈单元
6SL3330-6TG41-2AA3 1000 12002 1#上夹送辊 1 250690250 6SL3320-1TG34-1AA3 400 4101 2#上夹送辊 1 250690250 6SL3320-1TG34-1AA3 400 4101 1#下夹送辊 1 250690250 6SL3320-1TG34-1AA3 400 4101 2#下夹送辊 1 250690250 6SL3320-1TG34-1AA3 400 4101 1#卷取机 1 600690600 6SL3320-1TG37-4AA3 710 7352 2#卷取机
1
600
690
600
6SL3320-1TG37-4AA3
710
735
2
注：辊道电机的具体分组及选型容量需要在初步设计时由各方共同确认。
11．投标物资技术规格书 1材料技术性能的详细描述 1.1水泥采用标号4 2.5R的普通硅酸盐水泥,其性能符合GB175—1999《硅酸盐水泥、普通硅酸盐水泥》的规定。 1.2砂采用硬质中砂，细度模数Mx为 2.5，其含泥量小于2%，符合GB/T14684《建筑用砂》的规定。 1.3石子粒径为5—20mm，含泥量、针片状颗粒含量等符合GB/T14685《建筑用卵石、碎石》的规定。 2.供货范围 公司砼电杆产品被广泛用于电力、通讯、有线电视、铁路输电线路等国家重点建设工程和城市、农村电网改造工程。产品不仅销往本省西安、宝鸡、延安、商洛、汉中、安康、铜川、咸阳等地市县，而且远销山西、河南、甘肃、江苏等外省市地区。砼排水管已用于西安市长安科技园、绕城高速公路等重点排水工程。本公司为用户所提供的产品，均以质量可靠，供货及时，服务优良为前提，深得广大用户的好评和信赖。1998年陕西省技术监督局授予“先进单位”称号，西安市灞桥区授予“重合同，守信用单位”称号。 本厂可提供各种规格、型号的钢筋砼电杆、环形预应力电杆产品。 3.技术标准 3.1产品标准GB/T4623—2006 环形混凝土电杆 GB/T2287—2005 环形等径预应力钢筋混凝土接网支柱 3.2引用标准GB175—2007 通用硅酸盐水泥 GB/T343—1994 一般用途低碳钢丝 GB/T700—1998 碳素结构钢 GB/T701—1997 低碳热轧圆盘条 GB/T13013—1991 钢筋混凝土热轧光圆钢筋 GB/T1499—1998 钢筋混凝土用热轧带肋钢筋 GB/T5223—1995 预应力混凝土用钢丝 GB50204—2002 混凝土结构工程质量验收规范 BJ107—1987 混凝土强度检验评定标准 JGJ63—1989 混凝土拌合用水标准 GB/T14684—2001 建筑用砂
数字视频安防监控系统基本技术要求 1 应用范围 本要求规定了数字视频安防监控系统的技术规范，是数字视频安防监控系统设计、建设、评审、检测、验收的依据之一。 本要求的技术内容适用于数字视频安防监控系统。 前端图像采集由模拟摄像机加编码器组成的系统也适用于本标准。 2 定义 2.1 数字视频安防监控系统 图像的前端采集、传输、控制及显示记录等采用数字设备组成的视频安防监控系统。数字视频安防监控系统传输构成模式可分为网络型数字视频安防监控系统和非网络型数字视频安防监控系统。 2.2 网络型数字视频安防监控系统 图像在前端采集后经压缩、封包、处理，具有符合TCP/IP特征，传输数字信号的视频安防监控系统。（如：由网络摄像机、模拟摄像机加编码器等相关设备组成的系统）。 2.3 非网络型数字视频安防监控系统 图像在前端采集后未经压缩、封包即传输数字信号的视频安防监控系统。（如：由SDI摄像机等相关设备组成的系统）。 3 总体要求 3.1 数字视频安防监控系统应符合下列规范及标准： GB 50198-2011 民用闭路监视电视系统工程技术规范 GB 50311-2007 建筑与建筑群综合布线系统工程设计规范 GB 50348-2004 安全防范技术工程规范 GB/T 20271-2006 信息安全技术信息系统通用安全技术要求 GB/T 21050-2007 信息安全技术网络交换机安全技术要求 GB/T 25724-2010 安全防范监控数字视音频编解码技术要求 GB/T 28181-2011 安全防范视频监控联网系统信息传输、交换、控制技术要求 GA/T 75 安全防范工程程序与要求 GA/T 367-2001 视频安防监控系统技术要求 GA/T 669.5-2008 城市监控报警联网系统第5部分：信息传输、交换、控制技术要求 GY/T 157-2000 演播室高清晰度电视数字视频信号接口
文档 * * 电器制造有限公司 产品规格书 型号：***** 芳香器 2007 年 4 月28 日制定 [变更履历]
本规格书适用于****电器制造有限公司针对出口销售于日本国内１００V制造的专用产品芳香器。 ２．仕样 标准仕样 ３．外观 １）颜色 各部件颜色符合表面处理表及限度样板。 ２）丝印 ①不能有批伤、印空、脱落等现象。 ②印刷色要符合限度样板。 ３）标识 ①标识内容要明确。符合图纸。 ②在指定位置印刷及贴付。 ４）制品批号、个?外装箱批号指定位置要正确、明确地标示出。 ５）不能有伤、汚、破裂等。 ６）电源线有效长度2.5m±2％ ４．构造,部品
１）组装 各部品的组装不能强行压入、接合处、间隙等要根据图面要求。 ２）部品 各部的部品根据图面或部品承认图。 ３）空间距离、沿面距离 导电体与其它导电体之间的距离 2.5mm以上 导电体非导电体之间的距离 2.0mm以上 ４）内部配线 不能触及可动部、高温部、配线装入时不要过分用力。 ５）电装部品 ①、风扇/马达 DFB802024L DC 无刷马达24V 1.9W ②、恒温器 SS1-L AC 125V 2A 78℃±4℃ (OFF) ③、云母发热器 100V 20W ④、门开关 SS-01GL-E欧姆龙微型开关DC 30V 0.1A ⑤、齿轮马达开关 SS-01-E欧姆龙微型开关DC 30V 0.1A ⑥、齿轮马达 MT8-4 AC100V 50/60Hz 3/2.5W 2.5/3rpm ⑦、热敏电阻 150-503-7616 R(25℃)=50KΩ B(25℃/50℃)3,590KΩ（3950 KΩ） ⑥、电源线 线：PVC线VFF 2×0.75?（0.18/30芯）灰色 3.1M(有效长)±30mm, JET 2220-12009-1001 插头：PP成形插头 JET 0883-43001-1001 ⑦、主基板 环氧树脂CEM-1 电流保险丝AC 125V 1A 装倾倒开关 ⑧、操作基板?遥控基板
第一节一般要求 1. 工程说明 1.1 工程概况 1.1.1 本工程基本情况如下： 。 1.1.2 本工程施工场地（现场）具体地理位置如下： 。 1.2 现场条件和周围环境 1.2.1 本工程施工场地（现场）已经具备施工条件。施工场地（现场）临时水源接口位置、临时电源接口位置、临时排污口位置、建筑红线位置、道路交通和出入口、以及施工场地（现场）和周围环境等情况见本章附件A：施工场地（现场）现状平面图。 1.2.2 施工场地（现场）临时供水管径。 施工场地（现场）临时排污管径。 施工场地（现场）临时雨水管径。 施工现场临时供电容量（变压器输出功率）。 1.2.3 现场条件和周围环境的其他资料和信息数据如下： 。 1.2.4 承包人被认为已在本工程投标阶段踏勘现场时充分了解本工程现场条件和周围环境，并已在其投标时就此给予了充分的考虑。 1.3 地质及水文资料 1.3.1 现场地质及水文资料和信息数据如下： 。 1.4 资料和信息的使用 1.4.1 合同文件中载明的涉及本工程现场条件、周围环境、地质及水文等情况的资料和信
息数据，是发包人现有的和客观的，发包人保证有关资料和信息数据的真实、准确。但承包人据此作出的推论、判断和决策，由承包人自行负责。 2.承包范围 2.1 承包范围(如分标段，须按标段分别描述，并明确界面责任分工) 2.1.1 承包人自行施工范围 本工程承包人自行施工的工程范围如下： 。 各标段界面责任分工如下： 。 2.1.2 承包范围内的暂估价项目 2.1.2.1 承包范围内以暂估价形式实施的专业工程见第五章“工程量清单”表 4.10-3“专业工程暂估价表”。 2.1.2.2 承包范围内以暂估价形式实施的材料和工程设备见第五章“工程量清单”表4.10-2“材料和工程设备暂估价表”。 2.1.2.3 上述暂估价项目与本节第2.1.1项承包人自行施工范围的工作界面划分如下： 。 2.1.3 承包范围内的暂列金额项目 2.1. 3.1 承包范围内以暂列金额（包括计日工）方式实施的项目见第五章“工程量清单”表 4.10-1“暂列金额明细表”（不包括计日工）和表 4.10-4“计日工表”，其中计日工金额为承包人在其投标报价中按表 4.10-4“计日工表”所列计日工子目、数量和相应规定填报的金额。 2.1. 3.2 暂列金额明细表中每笔暂列金额所对应的子目，包括计日工，均只是可能发生的子目。承包人应当充分认识到，合同履行过程中所列暂列金额可能不发生，也可能部分发生。即便发生，监理人按照合同约定发出的使用暂列金额的指示也不限于只能用于表中所列子目。 2.1. 3.3 暂列金额是否实际发生、其再分和合并等均不应成为承包人要求任何追加费用和
住宅小区安全防范系统通用技术要求 1 范围 本标准规定了住宅小区安全防范系统的通用技术要求，是住宅小区安全防范系统设计、施工的基本依据。 本标准适用于新建、改建、扩建的住宅小区安全防范系统。单幢、多幢住宅楼、公寓、别墅群的安全防范系统可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 7401 彩色电视图像质量主观评价方法 GB12663 防盗报警控制器通用技术条件 GB17565 防盗安全门通用技术条件 GB50303 建筑电气工程施工质量验收规范 GB50348—2004 安全防范工程技术规范 GB50394 入侵报警系统工程设计规范 GB50396—2007 出入口控制系统工程设计规范 GA/T72 楼寓对讲系统及电控防盗门通用技术条件 GA/T644 电子巡查系统技术要求 GA/T669.1 城市监控报警联网系统技术标准第一部分：通用技术要求GA/T678 联网型可视对讲系统技术要求 3 术语和定义 GB 50348—2004中确立的以及下列术语和定义适用于本标准。 3.1 住宅小区residential area 被城市道路或自然分界线围合，并与居住人口规模相适应、配套有能满足该区居民物质与文件生活所需的公共服务设施的居民生活聚集地。又称“居住小区”。
3.2 公共区域public area 除私人住宅以外的小区周界包围内的空间区域。 3.3 安防中继箱/中继间 relay box/room of security system 用于连接安全防范的路由和安装安全防范信号传输设备的装置/房间。 3.4 住房安防控制箱 control box of residential security system 对住户内设置的安全防范终端器进行连接、控制，并与小区监控中心连接的设备。 4 系统分类与构成 4.1 系统分类 住宅小区安全防范系统根据各地区经济发展状况、社会人文状况、小区建设投资规模和安防系统功能、规模以及安全管理标示等因素，分为基本型、提高型、先进型三类。 4.2 系统构成 住宅小区安全防范系统一般由周界防护、公共区域安全防范、住户安全防范及小区监控中心（安全管理系统）四部分组成。系统基本架构见图1。
光缆线路代维技术规书 第一部分光缆线路代维资源配置投入要求 一、代维驻点设置 1.市级代维管理部门设置（各专业合设）： 地市设立一个代维管理部门，有固定办公地点和仓库，设有固定、传真和宽带接入，并设有专人24小时值班；办公地点应安置在当地分公司附近。负责该地市其代维单位的维护管理工作和公司相关工作的接洽，及所在区域的光缆线路巡检维护工作。 2.县级代维驻点设置（各专业合设）： 根据维护围和工作要求，在每一县级行政区域设立县级维护驻点。县级维护驻点按无线基站、光缆、固网接入网及集团客户合设，实现各专业综合维护管理。县级代维驻点有固定办公地点和仓库，设有固定和传真；办公地点安置在当地县公司附近。 3.片区代维驻点设置（可各专业合设）： 达到一定维护数量的县区级行政区域除设置县级维护驻点外，片区代维驻地点设置方式如下： 第一个片区代维驻地点：500-800皮长公里/县以；（包含500，不包含800） 第二个片区代维驻地点：800-1300皮长公里/县以；（包含800，不包含1300） 第三个片区代维驻地点：1300-1800皮长公里/县以；（包含1300，不包含1800） 以后更多驻地点的设置以此类推，每增加500皮长公里增加一个片区代维驻地点。 （也可根据分公司要求结合网络状况进行驻点设置）；驻点位置按光缆分布等级选择乡镇所在地设置固定办公地点和仓库或由分公司指定驻点位置；办公地点设有固定和传真。负责该片区的光缆线路巡检维护工作。 二、人员配置要求 按照代维驻点所代维的光缆数量进行配置，干线光缆和城域网光缆每50皮长公里（如果同路由有多条个光缆，可以按一条光缆的皮长公里配备）配置一名线路巡检维护人员，每超过50皮长公里的，增设一名线路巡检维护人员；本地网光缆每100皮长公里配置一名线
技术规格书 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
一、钢材技术规格书 （一）技术要求 1.钢筋混凝土用热轧光圆钢筋 执行GB 国家标准及其引用标准。 其中：牌号：HPB300；表面形状：光圆；级别：I；公称直径6～22mm。（1）包装、标志和质量证明书执行GB 国家标准，还应符合GB/T2101-2008有关规定。其中：按I类包装类别，盘卷状态1000Kg≤每盘≤2000Kg；直条状态2000Kg≤每捆≤2500Kg，定尺长度9米或者12米。 （2）尺寸、外形、重量及允许偏差执行GB/T14981-2009国家标准。公称直径6-12mm允许偏差正负，14-22mm允许偏差正负；外形不圆度：≤。 （3）交货时数量验收方式：成盘卷状态包装的盘条按实际重量过磅交货（检斤）；直条状态捆扎包装的圆钢按国家标准规定的理论方法计算重量（检尺）。 （4）检查及验收执行标准，钢筋的复验与判定应符合GB/T2101-2008的规定。 （5）盘条在交货地点过磅（检斤）计重交货，买卖双方对验收时的过磅数量有异议，可找双方都认可的第三方进行复磅，具体事宜买卖双方协商解决。 2.钢筋混凝土用热轧带肋钢筋 执行国家标准及其引用标准。 其中：牌号：HRB400；表面形状：月牙肋；公称直径：6～50mm。 (1)包装、标志和质量证明书执行标准，带肋钢筋表面轧上牌号标志、厂名和直径数字，直径不大于10mm的钢筋，可不轧制标志，可采用挂标牌方法；还应符合GB/T2101-2008有关规定。其中：按I类包装类别，盘卷状态1000Kg ≤每盘≤2000Kg；直条状态2000Kg≤每捆≤2500Kg，定尺长度9米或者12米。 (2)尺寸、外形、重量及允许偏差执行GB XG1-2009国家标准。 (3)交货时数量验收方式：成盘卷状态包装的盘螺按实际重量交货（检斤）；直条状态捆扎包装的螺纹钢按国家标准规定的理论方法计算重量（检尺）。 (4)检查及验收执行标准，钢筋的复验与判定应符合GB/T17505-1998的规定。
技术规格书 一、招标有关说明 1、图纸、设计说明书及技术参数要求中如存在参数为某品牌所特有的，投标人可选择达到使用功能或优于其技术参数的产品均可。某条款（或技术参数）如具有唯一性、排他性，评委会评审时将不作为硬性指标，投标人可以用相近的指标代替，但其性能和质量不得低于上述技术要求的标准，否则投标文件按无效标处理。 2、图纸、设计说明书及技术参数要求中要求提供原厂授权、厂家质保承诺函的，中标后在合同签订前提供原件，合同签订前不能提供的，招标人有权取消其中标资格，并追究其相关责任。 3、所投设备主要技术参数及配置要求中，“★”项为不接收负偏离，出现负偏离作无效投标处理；投标人须对正偏离或负偏离在技术规格响应表中逐条响应，否则后果自负。如“★”项目技术参数具有唯一性、排他性，评委会评审时将不作为硬性指标，投标人可以用相近的指标代替并提供证明文件，但其性能和质量不得低于上述技术要求的标准。设备主要技术参数及配置中，“★”项中要求的有关检测报告及相关认证等证件，投标时要求的可以提供复印件加盖原厂公章；非“★”项中要求的有关检测报告及相关认证等证件，不提供将影响到综合评分；中标后合同签订前必须提供有关检测报告及相关认证等证件原件，不能提供的，招标人有权取消其中标资格，并追究其相关责任。 4、工程量清单、图纸及设计说明中的产品参数与技术规格书要求不同的，以技术规格书为准。 二、项目总体建设要求 投标人须保证所投设备及软件能兼容接入定远县公安局交通警察管理大队已建的智能交通系统（具体需求可与定远县公安局交通警察管理大队联系）。所投设备及软件应具备自主知识产权和软件著作权，不会产生因第三方提出侵犯其专利权、商标权或其他知识产权而引起的法律或经济纠纷。如因此导致招标人损失的，投标人须承担全部赔偿责任。 本次系统设计必须符合有关国际通用标准、协议和规范的技术要求；要从技术和机制上保证信息共享和综合利用，系统的操作平台、数据格式、通讯接口与协议等应是开放（标准或公开）的，可实现互联互通并支持二次开发或功能调整，保证系统具有良好的可靠性、可扩展性和可维护性，加强智能交通数据挖掘和大数据分析，为交通管理决策提供依据；同时为了保护投资，要充分发挥现有资源的作用。 闯红灯自动抓拍系统应能将自动抓拍的交通违法数据、图片批量导入指定的智能交通管控平台，必须实现与定远县交警大队的智能交通管控平台无缝连接。卡口系统应能无缝接入指定的智能交通卡口联网布控平台。外场设备的视频录像数据及违法数据必须通过三大运营商的视频专网经过边界平台接入公安信息网，数据接入到集成指挥平台。整个系统软件应能根据国家标准或滁州情况作免费调整，且软件终生免费升级调整。 三、信号控制系统技术要求 交通信号控制系统需满足《道路交通信号灯》（GB 14887-2011）、《道路交通信号控制机》（GB 25280-2016）、《道路交通信号灯设置与安装规范》（GB 14886-2016）、《人行横道信号灯设置规范》（GA/T 85-2009）、《道路交通信号倒计时显示器》（GA/T 508-2014）等规范及标准要求。 3.1系统组成 系统由交通信号灯、车辆检测设备、交通信号机、数据通信传输系统、区域控制机、中央控制机组成。信号数据直接接入路口接入工业以太网交换机,实现信号数据接入和传输，与监控、电警等数据共享交换机实现远程传输。
安防系统技术标准和要求 安全防范系统工程技术文件 一、投标人资格要求 1.1投标申请人具有经工商行政管理机关登记注册的独立法人资格，企业注册资金在1000万元及以上。 1.2投标申请人须是同时 具备建设行政主管部门核发的建筑智能化工程专业承包二级以上(含二级)资质，安全防范一级资质，并在人员、设备、资金等方面具有相应的施工能力。 1.3具有固定的办公场所，健全的组织机构，通过相关质量体系认证，且具有履行合同所必需的经济、财务和相应的组织能力。 1.4近三年至少具有一项在800万元及以上的建筑智能化系统工程项目业绩(合同原件备查)。 1.5 投标单位拟派出的项目经理或注册建造师须是具备建设行政主管部门核发的二级建造师(机电工程专业)及以上。 1.6 拟派出的项目管理人员，应无在建工程，否则按废标处理;投标单位的项目经理或注册建造师中标后需到本项目招投标监督主管部门办理备案手续。 1.7本次招标不接受联合体投标。 1.8 外省施工企业还需到分公司工商注册所在地的市(州)、县(市)建设行政主管部门办理《吉林省入吉建筑业企业投标备案证明书》后方可参加投标。(详见吉建管[2007]17号、吉建管[2008]14号文件) 9 拒绝列入政府不良行为记录期间的企业或个人投标。 1. 二、招标内容和供货范围
以设计院提供的初步设计方案和智能与信息系统施工设计图为基础，根据实际情况，对安全防范系统工程进行优化设计和施工(包括视频监控系统、门禁系统、防盗报警系统、巡更系统以及考勤系统的设备采购、安装、调试、系统集成、明敷管线、电缆等)。 安全防范系统工程主要含:视频监控子系统、防盗报警子系统、门禁子系统(一卡通)、巡更管理子系统、实现各子系统的集成与联动，实现统一调度和管理，确保与弱电系统整合、开放协议，预留与其它弱电系统接口，便于未来集成。 三、投标要求 投标人在投标文件中应提供下列有关文件，否则视为非响应性投标。 3.1投标方应提供关键设备制造厂家授权书、厂家的通讯协议开放承诺书、厂家原厂授后服务承诺书、产品手册样本。(包括监控设备、存储设备、拼接屏等)。 3.2投标人有能力履行合同设备维护、保养、修理及其他服务义务的文件。 3.3投标文件应包括如下内容。 3.4系统硬件和软件的总体配置。 3.5详细的功能实现方案。 3.6工程计划建议。 3.7工程验收计划、技术培训。 3.8售后服务的保证。 3.9工程造价(包括备品备件、专用工具与仪器仪表); 本工程为“交钥匙工程”，满足招标方所有要求，与设备、供应、运输、保险等有关的所有辅材和安装内容应全部包含在内，除招标方明确提出需要的变更外，不再增加任何费用。投标方提供所有投标费用详细的报价清单和总报价(系统建设必须而未明确报价，视为赠送)，报价风险由投标方自行承担。 3.10详细的分项硬件、软件报价
产品技术规格书
Product standards document
客户名称（Customer Name）： 产品型号（Product model）: GD-C866L 业务负责人（Salesman）： 签发人（Confirmor）： 签发日期（Date issue）: 页面总数（Pages）：
深圳市国鼎科技有限公司
Shenzhen Guoding Technology Co.,LTD
一.
1-1
技术标准
外观要求:
摄像头外观色泽亮丽，油漆完好无划伤痕迹；玻璃面无手纹触摸痕迹, 干净无污垢；摄像头里面结构固定，无晃动部件或脱落现象。
1-2
结构尺寸:
为45mm±0.5mm。
1-2-1 结构尺寸如下图所示，单位为毫米,误差为±0.5mm，防护罩顶部宽度
1-2-2 尾部电缆输出线长应为65cm，视频输出线接口为标准BNC接口；电源 输出线接口为2.1mm标准DC插口。
1-3
环境及基本参数：
1-3-1 工作环境温度:-20℃～＋50℃。 1-3-2 环境相对湿度:L 95%RH。 1-3-3 工作电压:DC 12V±10%。 1-3-4 工作电流:200mA±10%（红外启动），70mA±10%（红外不启动）。 1-3-5 视频接口输出阻抗力应为70Ω-80Ω(1.0Vp-p,75Ω)。 1-3-6 在空载的情况下,输出视频信号的峰值应在0.8V-1.2V之间。
1-4
图象及红外技术：
监视器上测试，摄像头的水平清晰度不低于420 TV Lines，并且成像
1-4-1 在光照度高于0.8LUX时,红外灯关闭，此时在不低于420线的14寸彩色
轨道交通运维商业用电项目 技术规格书
目录 第一章工程概况 (3) 第二章项目工程量清单 (3) 第三章现场条件 (4) 第四章本工程执行的相关规范及标准 (5) 第五章本工程项目施工技术要求 (5) 第六章本工程项目施工单位及人员资质要求 (7) 第七章施工进度计划控制 (8) 第八章主要施工机械及劳动力配置 (10) 第九章工程质量保证措施 (12) 第十章保证安全生产、成品保护、交通配合、市容环卫和文明施工、消防、治安等的技术措施 (13)
第一章工程概况 1、工程名称： 2、工作内容：运维商业用电出线线路进行检修、调试，排除安全隐患，及时处理隐患。 3、承包方式：包工包料、包工期、包质量、包安全、包文明施工。 4、质量标准：国家施工验收规范规定的质量标准和备案标准：一次性验收合格。 5、工程地点： 第二章项目工程量清单 1、项目工程量清单（详见下表）
第三章现场条件 1、为确保文明施工，承包人应遵守招标单位的有关管理规定。由于承包人原因导致的一切处罚，由承包人承担。 2、承包人进场前必须配备完整的管理班子，由专职安全人员向业主单位提交承包单位资质证书、税务登记证、安全生产许可证、组织机构代码证等证书复印件及管理人员证书复印件，交由业主单位审核，通过后方可进场。 3、承包人进场前对所有参与施工的人员的特种操作证书（如高、低压证书）进行核实，不得存在假证、过期证等不合规现象，审核通过交由业主单位审核，通过后方可进场。 4、承包人应按工作内容及施工要求，自行准备施工工具、设备，所有施工工具、设备必须符合有关技术要求、安全要求。 5、在施工作业时需要其他部门配合断电、恢复供电要求时，必须提前申请，得到批复后方可检修，检修完成后得到有关部门验收合格后视为完成，不得私自断电、合闸。 6、对当天完成的工作量进行完整、有效的施工记录。 7、当天工作量完成后，要做到垃圾落手清，不得随意丢弃建筑垃圾，承包人必须按业主单位指定地点堆放垃圾。 8、对于当天施工范围在下班前必须逐一检查用电安全，杜绝安全隐患存在；所有施工工具、设备必须摆放整齐；进出设备、工具建立有效台账。
安全防范系统工程技术文件 一、投标人资格要求 1.1投标申请人具有经工商行政管理机关登记注册的独立法人资格，企业注册资金在1000万元及以上。 1.2投标申请人须是同时 具备建设行政主管部门核发的建___________________________________________________________ 全防范一级资质，并在人员、设备、 办公场所，健全的组织机构，通过相关质量体系认证，且具有履行合同所必需的经济、财务和相应的组织能力。 1.4近三年至少具有一项在800万元及以上的建筑智能化系统工程项目业绩（合同原件 备查）。 1.5投标单位拟派出的项目经理或注册建造师须是具备建设行政主管部门核发的二级_ 建造师（机电工程专业）及以上。 1.6拟派出的项目管理人员，应无在建工程，否则按废标处理；投标单位的项目经理或注册建造师中标后需到本项目招投标监督主管部门办理备案手续。 1.7本次招标不接受联合体投标。 1.8外省施工企业还需到分公司工商注册所在地的市（州）、县（市）建设行政主管部门办理《吉林省入吉建筑业企业投标备案证明书》后方可参加投标。（详见吉建管[2007]17 号、吉建管[2008]14号文件） 1.9拒绝列入政府不良行为记录期间的企业或个人投标。 二、招标内容和供货范围 以设计院提供的初步设计方案和智能与信息系统施工设计图为基础，根据实际情况，对安全防范系统工程进行优化设计和施工（包括视频监控系统、门禁系统、防盗报警系统、巡更系统以及考勤系统的设备采购、安装、调试、系统集成、明敷管线、电缆等）。 安全防范系统工程主要含：视频监控子系统、防盗报警子系统、门禁子系统（一卡通）、巡更管理子系统、实现各子系统的集成与联动，实现统一调度和管理，确保与弱电系统整合、开放协议，预留与其它弱电系统接口，便于未来集成。 三、投标要求 投标人在投标文件中应提供下列有关文件，否则视为非响应性投标。 3.1投标方应提供关键设备制造厂家授权书、厂家的通讯协议开放承诺书、厂家原厂授后服务承诺书、产品手册样本。（包括监控设备、存储设备、拼接屏等）。 3.2投标人有能力履行合同设备维护、保养、修理及其他服务义务的文件。 3.3投标文件应包括如下内容。 3.4系统硬件和软件的总体配置。 3.5详细的功能实现方案。 3.6工程计划建议。 3.7工程验收计划、技术培训。 3.8售后服务的保证。 3.9工程造价（包括备品备件、专用工具与仪器仪表）； 本工程为“交钥匙工程”，满足招标方所有要求，与设备、供应、运输、保险等有关的所有辅材和安装内容应全部包含在内，除招标方明确提出需要的变更外，不再增加任何费用。投标方提供所有投标费用详细的报价清单和总报价（系统建设必须而未明确报价，视为赠送），报价风险由投标方自行承担。 3.10详细的分项硬件、软件报价
40m升降式高杆灯 技术规格书 1.6照度要求 40m双升降式高杆灯用于堆场照明，堆场区域平均水平照度不低于15lx，均匀度不低于0.25。每座高杆灯采用12盏350W 的LED国际知名品牌灯具。 1、灯杆结构 2.1杆柱 杆体结构采用多边锥形钢管插接而成，具有整体强度高、安装方便、材料选用优质钢材，经折弯机成型并用自动埋弧焊机焊接为一体，焊缝强度高且光滑平整。杆体表面经表面热浸锌处理，厚度为≥86μm，具有防腐能力强、美观的特点，并应提供相应风洞实验报告书。双升降底径1070mm、顶颈350mm。法兰1500mm*40mm，杆柱高度为40m，基础突出地面200mm，杆柱底部焊接法兰盘，法兰盘与灯柱间应有加强板，法兰盘周围应留有满足强度的螺桂孔，灯柱与基础的连接为螺栓连接。 杆柱下部距地面lm左右高度设有坚固可开启的门，门内应装有绞车及底座、配电板、电缆插座及灯盘到位挂钩等必须的设备。门关闭严密并加锁。杆柱顶端焊接法兰盘，以固定驱动头钢架结构。双升降灯杆底部预留设备箱安放位置，需要在高杆灯底部上开孔，作为电源、视频等线缆入口。
杆体材料应为Q235,灯盘应为钢制结构。 2.2升降灯盘 灯盘为框架结构，采用优质型材组焊，表面热浸锌，重量轻，强度高，防锈蚀。灯盘到达灯杆顶部使用位置时，通过挂钩机构可将其进行可靠的定位，其定位系统所需维护量接近于零。在30米处设置可安装无线数据通信基站及工业电视系统的前端设备的承载结构。 灯盘应为钢质框架结构，经整体热浸锌防腐处理，具有足够的结构强度，可方便地拆开，便于安装。灯杆顶部设有防护罩和符合规范的避雷针。灯杆基础预埋接地极，整个高杆的防雷接地电阻应不大于1Ω。内部装有时控装置，并配合整个港区远控照明在杆体上开孔。提供有关高杆杆体强度、挠度等性能的详细计算书。 灯盘可均匀分布12盏灯具，并预留好灯具固定孔（灯具支架必须双孔双螺栓固定），同时配固定灯具螺丝12套。灯盘上配置好灯具分线盒3个，分线盒进线电缆接好，并能满足灯具负荷要求。 2.3升降系统 升降系统主要包括：升降用钢丝绳、杆顶装置、灯盘、分绳器、升降机及驱动电机部分。系统中应装有灯盘挂钩装置、应设有顶部限位装置、过载扭矩保护器等。 系统采用双滚筒卷扬机、电机内置。通过带遥控线的操作箱实现5m外的远距离操作。升降系统使用高柔性不锈钢钢丝绳，
*附件2：技术规格书及数据单 1.总则 本技术规格书仅适用于中国石油吉林石化公司炼油厂加氢一车间加氢裂化装置反应流出物/热 原料油换热器(E1101)、反应流出物/冷循环氢换热器（E1104）的材料、制造、检验、验收、包装及运输。 本技术规格书按照制造图纸提出技术要求，并未对一切技术细节作出规定，若本协议及制造图纸有不符合国家相关标准或规定的地方，乙方提出修改意见反馈甲方进行确认后，遵照更高标准、规定执行，乙方可采用更高质量及性能要求的工业标准，提供优质产品和服务。对国家有关安全、环保等强制性标准及规定，必须满足其要求。 *2.供货范围 按照技术规格书要求和数据表及设备图纸，提供完整的设备，具体要求详见附件由于原换热器为进口设备，制造厂必须对原图纸进行转换并重新出图。 *3.材料要求 3.1.换热管 3.1.1. 换热管用SA213 TP321无缝钢管应符合GB13296-2013的规定，其使用状态为固溶。 3.1.2. 换热管订货还应满足NB/T47019 的要求。 3.2.管板及隔板 3.2.1 E1101、E1104管板材料SA336 F321应符合NB/T47010-2010的有关规定。 3.2.2 E1101隔板材料Q345R应符合GB713-2014的有关规定。 3.2.3 E1104隔板材料14Cr1MoR应符合GB713-2014的有关规定. 3.3.其他材料 3.3.1本设备E1101管束构件用滑轨应采用碳钢材料；支撑杆材料采用20号；防冲板采用Q345R；拉杆采用Q235B；定距管采用10号钢管。 3.3.2本设备E1104管束构件用滑轨应符合14Cr1MoR的有关规定；支撑杆应符合S32168的有关规定；防冲板应符合14Cr1MoR的有关规定；拉杆应符合14Cr1MoR的有关规定；定距管应符合14Cr1Mo的有关规定； 3.4.焊接材料 焊接材料应满足NB/T47018 和本技术条件的要求。制造商应根据设计文件中对母材和堆焊层的要求，经过焊接工艺评定选出适用于主体材料的焊接材料和适用于堆焊层的焊接材料。所有焊接材料均应有合格的质量保证书。 *4. 制造、检验与验收 4.1. 一般规定 4.1.1. 换热器管束的制造、检验与验收除应遵照TSG R0004、GB150、GB/T151 的有关规定外，还应符合本技术条件及设计图纸的规定。
一、 整体要求 1.工具柜A、杂品柜B、阀门站柜子D、工具柜E的钢板厚度1.0mm；安全帽柜钢板厚度0.6mm。 2. 所有钢板采用优质冷轧钢板；制作工艺：酸洗过的钢板+加工+静电喷涂。加工包括： 检验、冲压、折弯、焊接装配等步骤；柜面采用绿色环保型粉末静电喷塑而成。所供应材料要满足相关国家标准。 3. 锁具不需采用插销式，满足实用美观、耐用、开关方便三方面要求。 4. 横向的隔板均需考虑承重，厚度不小于1.2mm，对于隔板及其他较大面积的承重面需在 背面焊接加强筋。 5. 颜色按照附件中图片颜色（浅灰色）。 6. 工具柜、杂品柜用于室外，有防雨要求。 7. 以下附件照片.rar作为该技术规格书的补充，仅有一点变动（工具柜下半部分需要增 加2块可拆卸隔板），其他均按照图片要求制作。 照片.zip 8.数量如下（该数量仅供报价使用，不等于今后实际采购数量） 物料号 型号 数量 80168049 工具柜 长80cm,宽40cm,高180cm A 139 80168051 杂品柜 长85cm,宽40cm,高180cm B 96 80168050 安全帽柜 长70cm,宽40cm，高190cm C 28 80179685 工具柜 长80cm,宽40cm,高85cm 工业园阀门维修站订做 D 16 工具柜E 工具柜E(80168049的工具柜上半部分方孔挂板、挂钩和斜 10 插板取消，改为两层固定隔板，高度均分，其他不变) 备件1 工具柜备件用挂钩 100 备件2 隔板及隔板的配件 10 二、 工具柜A
1.整体高度1800mm，上半部分高度为约1000mm，下半部分约800mm。 2.上半部分正面制作为方孔挂板，含大单挂钩20个平均分布。 上半部分侧面采用斜插板。每侧5个（20cm*10mm）。 上半部分底部设置三个整体档隔的抽屉，抽屉轨道3mm厚度，抽屉使用2mm厚度钢板。高度自上而下分别为80mm，100mm，100mm。内均含隔板。三个抽屉放置在上半柜体的底部。 3.下半部分均含2块高度可调、可拆卸隔板（按此要求，与附件图片不同）。 三、 杂品柜B 1.尺寸依照附件图片，外形尺寸为180 cm×85 cm×40cm。(与工具柜宽度不同，高度， 等均相同) 2.上半部分制作为方孔挂板，带20个挂钩。且内均含2块高度可调、可拆卸隔板。
一、钢材技术规格书 （一）技术要求 1.钢筋混凝土用热轧光圆钢筋 执行GB 1499.1-2008国家标准及其引用标准。 其中：牌号：HPB300；表面形状：光圆；级别：I；公称直径6～22mm。 （1）包装、标志和质量证明书执行GB 1499.1-2008国家标准，还应符合GB/T2101-2008有关规定。其中：按I类包装类别，盘卷状态1000Kg≤每盘≤2000Kg；直条状态2000Kg≤每捆≤2500Kg，定尺长度9米或者12米。 （2）尺寸、外形、重量及允许偏差执行GB/T14981-2009国家标准。公称直径6-12mm 允许偏差正负0.3mm，14-22mm允许偏差正负0.4mm；外形不圆度：≤0.4mm。 （3）交货时数量验收方式：成盘卷状态包装的盘条按实际重量过磅交货（检斤）；直条状态捆扎包装的圆钢按国家标准规定的理论方法计算重量（检尺）。 （4）检查及验收执行GB1499.1-2008标准，钢筋的复验与判定应符合GB/T2101-2008的规定。 （5）盘条在交货地点过磅（检斤）计重交货，买卖双方对验收时的过磅数量有异议，可找双方都认可的第三方进行复磅，具体事宜买卖双方协商解决。 2.钢筋混凝土用热轧带肋钢筋 执行GB1499.2-2007国家标准及其引用标准。 其中：牌号：HRB400；表面形状：月牙肋；公称直径：6～50mm。 (1)包装、标志和质量证明书执行GB1499.2-2007标准，带肋钢筋表面轧上牌号标志、厂名和直径数字，直径不大于10mm的钢筋，可不轧制标志，可采用挂标牌方法；还应符合GB/T2101-2008有关规定。其中：按I类包装类别，盘卷状态1000Kg≤每盘≤2000Kg；直条状态2000Kg≤每捆≤2500Kg，定尺长度9米或者12米。 (2)尺寸、外形、重量及允许偏差执行GB 1499.2-2007/XG1-2009国家标准。 (3)交货时数量验收方式：成盘卷状态包装的盘螺按实际重量交货（检斤）；直条状态捆扎包装的螺纹钢按国家标准规定的理论方法计算重量（检尺）。 (4)检查及验收执行GB1499.2-2007标准，钢筋的复验与判定应符合GB/T17505-1998的规定。 （5）盘螺在交货地点过磅（检斤）计重交货，买卖双方对验收时的过磅数量有异议，可找双方都认可的第三方进行复磅，具体事宜买卖双方协商解决。 （二）投标人应提供的技术资料
技术规格书编制规定 1总则 1.1本规范书适用于＿＿＿＿＿设备，提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2买方在本规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求（如锅炉与压力容器、高电压设备等）。 1.3如未对本规范书提出偏差，将认为卖方提供的设备符合规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的附件“差异表”中。 1.4卖方须执行本规格书所列标准。有矛盾时，按较高标准执行。 1.5合同签订后个月，按本规范书要求，卖方提供合同设备的设计、制适、检验／试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。 2 范围 1.1 拟采购的设备清单 序号 位 号 设备名称 数 量 开/ 备 备 注
1.2卖方应仔细阅读本说明书和数据表中的技术要求和工艺参数，并将其作为准备和完成报价的依据。 3工程概况 3.1概述 （本节说明地理位置、工程规模、分期建设情况、工程现状等） 3.2本期工程简介 （视设备情况对下列内容进行取舍） 3.2.1燃料供应及其运输 3.2.2水源 3.2.3储灰场 3.2.4厂／场区总布置及交通运输 4设计和运行条件 4.1系统概况和相关设备 （填写本设备所在的系统以及与之相应系统的简况，和相关设备的情况）4.2工程主要原始资料 4.2.1气象特征与环境条件 4.2.2厂／场区地质 4.2.3厂/场区地震 4.2.4燃煤
4.2.5灰渣特性 4.1.6燃油 4.1.7水质 4.3安装运行条件 5技术条件 （根据具体设备的填写） 5.1参数、容量/能力 5.2性能要求 启停、运行、寿命、变负荷等内容 5.3结构要求／系统配置要求 5.4配供的辅助设备要求 5.5仪表和控制要求（l＆C） 5.6标准 5.7性能保证值 5.8安装调试要求 5.9 设备数据表 6监造（检验）和性能验收试验 见监造（检验）和性能验收试验 7设计与供货界限及接口规则 8清洁、油漆、包装、装卸、运输与储存
视频安防监控系统技术要求规范 4.4.2.2 视频探测设备应能适应现场的照明条件。环境照度不满足食品监测要求时，应配置辅助照明。 4.4.2.3 视频探测设备的防护措施应与现场环境相协调，具有相应的设备防护等级。 4.4.2.4 视频探测设备应与观察范围相适应，必要时，固定目标监视与移动目标跟踪配合使用。 4.4.3 控制 4.4.3.1 根据系统规模，可设置独立的视频监控室，也可与其他系统共同设置联合监控室，监控室内放置中心控制设备，并为值班人员提供值守场所。 4.4.3.2 监控室应有保证设备和值班人员安全的防范设施。 4.4.3.3视频监控系统的运行控制和功能操作应在控制台上进行。 4.4.3.4 大型系统应能对前端视频信号进行监测，并能给出食品信号丢失的报警信息。 4.4.3.5 系统应能手动或自动操作，对摄像机、云台、镜头、防护罩等的各种动作进行遥控。
4.4.3.6 系统应能手动切换或编程自动切换，对所有的视频输入信号在指定的监视器上进行固定或时序显示。 4.4.3.7 大型和中型系统应具有存储功能，在市电中断或关机时，对所有编程设置、摄像机号、时间、地址等信息均可保持。 4.4.3.8 大型和中型系统应具有与报警控制器联动的借口，报警发生时能切换出相应部位摄像机的图像，予以显示和记录。 4.4.3.9 系统其他功能配置应满足使用要求和冗余度要求。 4.4.3.10 大型和中型系统应具有与音频同步切换的能力。 4.4.3.11 根据用户使用要求，系统可设立分控设施，分控设施通常应包括控制设备和显示设备。 4.4.3.12 系统联动响应时间应不大于4s。 4.4.4 信号传输 4.4.4.1 信号传输可以采用有线和/或无线介质，利用调制解调等方法；可以利用专线或公共通信网路传输。 4.4.4.2 各种传输方式，均应力求视频信号输出与输入的一致性和完整性，详见4.3.4.1。
光分路器技术规格书 光分路器是无源光传输网络中的重要器件，作为无源器件，光分路器将输入光信号通过熔融拉锥或PLC 芯片分光等技术手段拓扑分光成多路光信号输出。在无源光网络中，所有具有拓扑分光功能的产品都安装了光分路器，光分路器是XPON 接入技术中ODN 分光拓扑网络的基础功能器件。 拉锥型光分路器 概述：熔融拉锥光纤器件采用独特的材料和制造工艺，能精准的控制光纤耦合、封装，以 及保证的插入损耗、波长相关损耗和偏振相关损耗。拉锥器件可依不同分光比，工作波长范围，连接器类型与外封装形式进行灵活配置，可快速应应于各种产品设计与项目规划。标准树形耦合器模块被广泛应用于有限电视传输，局域网和其他光通讯系统中对光信号进行分割和合并。 主要特点： （1）生产历史长，工艺比较普及，低分路性能稳定，低插入损耗和偏振相关损耗； （2）高可靠性，高方向性，工作温度可达280℃； （3）根据客户需求，可选用单窗或双窗，以及三窗； （4）根据用户数量和距离的不一致性，可选用不同分光比的器件； （5）封装尺寸可以根据客户需求来定，1X2 / 2X2封装尺寸可达到￠3X40 ； （6）模块块封装尺寸可根据客户在不同场合，定制不同尺寸的封装模块； 1X2封装尺寸图示 图1：0.9mm 松套管钢管封装 图2：裸纤钢管封装 O2 (99% ) I1 O1 (1% ) O2 (99% ) I1 O1 (1% )
性能指标： 1.1×2不同分光比 2.拉锥式分路器(模块) 注：以上性能参数不包含光纤连接器损耗
平面波导型（PLCS）分路器 概述：平面波导型分路器（PLCS）产品基于独特的石英玻璃波导工艺，结合紧密可靠的阵列光纤进行微型化耦合封装；它提供了低成本，小尺寸和高可靠性的光分路解决方案。PLC器件具有低插入损耗，偏振相关损耗，高回波损耗并在1260nm到1650nm 的波长范围内具有卓越的均匀性，同时工作温度为-40 ~ +85℃，也可根据客户要求定制生产2X16,2X32,16X64等配置的产品。主要应用在FTTH系统，模拟/数字无源光网络，有限电视网络和其他光纤系统。 主要特点： （1）低的插入损耗和偏振相关损耗，输出光的大小一致性好； （2）紧密精巧设计，封装尺寸小； （3）高可靠性，高方向性，工作温度范围大； （4）工作波长范围宽； （5）封装和模块外形尺寸可以根据客户需求来定。 器件封装尺寸 1X4 器件封装尺寸1X16 器件封装尺寸 2X4 器件封装尺寸2X16 器件封装尺寸
