1.土木工程结构试验的任务：是基于结构基本原理，使用各种仪器仪表和试验设备，通过有计划地对结构物受载后的性能进
行观测，对测量参数（位移，应力，振幅，频率等）进行分析，达到对结构物的工作性能作出评价，对其承载能力作出正确估计，并为验证和发展结构的计算理论提供依据的目的。
2.土木工程结构试验的作用：是结构发展理论的重要途径，是发现结构设计问题的主要手段，是验证结构理论的主要方法，是结构质量鉴定的直接方式，是制定各类技术规范和标准的基础。
3.结构试验的分类：（1）按试验目的分类：科学研究性试验、生产鉴定性试验（2）按试验对象分类：真型试验、模型试验、小构件试验（3）按荷载性质分类：静力
试验，动力试验（4）按试验时间长短分类：短期荷载试验、长期荷载试验（5）
按试件破坏与否分类：（6）按试验场地
分类：实验室试验、现场试验
4.科学研究性试验：验证结构设计计算理论的各种假定、为制定设计规范提供依据、发展新的设计理论改进设计计算方法、为发展和推广新结构、新材料、新工艺提供理论和实践的依据。
5.生产鉴定性试验：鉴定结构设计和施工质量的可靠程度、为工程改建或加固判断结构的实际承载能力、为处理工程事故提供技术依据、检验结构可靠性、估算结构剩余寿命、鉴定预制构件的产品质量。
5.1发展简史：解放前，科学技术极端落后，根本没有土木工程结构试验这门学科，解放后，迅速发展，建立一大批各种规模的结构实验室，拥有一支实力雄厚的专业技术队伍，具有一定数量的现代化仪器设备，并积累了丰富的试验技术经验。目前随着智能仪器的出现、计算机和终端设备的广泛使用，各种试验设备自动化水平的提高，越来越先进的试验技术手段会不断涌现。
5.2试验准备阶段主要工作：试件的制作、试件的尺寸与质量检查、试件的安装与就位、安装加载设备、设备仪器的率定、做辅助试验、仪表的安装和连线调试、记录表格的设计准备、通过计算结构内力进行判断和控制加载
5.3试验实施阶段：（1）确定基本加载方案，如破坏与否、试验周期的长短等（2）荷载图式的选择，如集中荷载还是均布荷载。（3）加载顺序的确定，如直接加载
还是分级加载，按几个循环进行。（4）
观测注意点和测点布置。观测时应注意：首先观测试件的整体工作状态、整体工作变形能反映出整体工作的面貌，而后观测局部的变化。测点布置：要满足试验要求，便于操作和测读，数据准确等。
6.模型是仿照原型并按照一定比例关系
复制而成的试验代表物，相似模型试验要求比较严格的相似条件，即要求满足几何相似、力学相似和材料相似，破坏试验一般以模型结构为对象。
7.结构试验的一般过程：结构试验规划设计、结构试验准备、结构试验实施和结构试验资料整理分析并提出试验理论。其中制定试验规划设计阶段最为重要，试验实施阶段（试验加载测试阶段）是中心环节。
8.路标实验1767年法国科学家荣格密里在没有量测的情况下，首次用简单的试验，验证了受弯梁断面上应力的存在，这位就是著名的路标试验。
8.1.静力荷载加载顺序：预加载阶段、标准荷载阶段、破坏荷载阶段。
8.2动力荷载：动荷载是指使结构或构件产生不可忽略的加速度反应的作用。对结构施加动荷载，主要用于研究结构动力性能的试验，如结构的疲劳试验，采用匀速脉动荷载，一般应使试件在试验时不产生共振，远离共振区，加载顺序应根据实际情况而定。
9.分级加载的优点：对静荷载的加载通常采用分级加载方式，可以控制加载速度、便于观察结构变形与荷载之间的相互关系，了解各阶段的承载情况、有利于各点加载统一步调。
10.预加载的目的：使结构内、外部接触
良好，进入正常的工作状态；检验全部试验装置的可靠性，检查全部观测仪表的工作是否正常；起到演习的作用；总之通过预加载可以发现一些潜在的问题并将之
解决在正式试验之前，这对保证试验顺利进行具有重要意义。
11.加载方法：1）预加载一般分三级进行，每级取标准荷载值得20%，加载一级停歇10min，混凝土构件预加载荷载值小于开
裂荷载值的70%；2）正式加载：小于标准值时，每级不大于标准值的20%，一般分五级加至标准荷载值，超过标准值时，每级不大于标准值的10%，当所加荷载到达破坏荷载的90%时，采用标准值的5%加载
至破坏。
12.间歇时间：钢结构一般不小于10min，
混凝土或木结构不少于15min。满载时间：
标准长期宜持续30min~24h，对于标准短
期，钢试件和钢筋混凝土时间不小于
30min，木试件不小于60min，拱和砌体构
件为180min，预应力混凝土满载30min，
开裂持续30min。空载时间：一般钢筋混
凝土构件45min，重要的跨度大于12m的
构件去满载时间的1.5倍，钢结构时间不
大于30min。
13.试验加载图式：试验荷载在结构构件
上的布置形式。一般要求与理论计算图式
一致，在实际结构试验中因条件限制无法
实现，应根据试验目的与要求，采用与计
算简图等效的加载图式，等效荷载。
14.等效荷载：指加在试件上，使试件产
生的内力图形与计算简图相近、控制截面
的内力值相等的荷载。
15.等效荷载加载图式应满足的条件：等
效荷载产生的控制截面的主要内力应与
计算内力相等，等效荷载产生的主要内力
图形与计算内力图形相似，对等效荷载引
起的变形差别应予以修正，控制截面内力
等效时，次要截面上的内力应与设计值相
近。
15.1采用等效荷载应注意：除了控制截面
的某个效应与理论荷载相同外，该截面的
其他效应和非控制截面的效应，则可能有
差别，所以必须全面验算因荷载图式改变
对试验结构构件的各种影响。必须特别注
意结构构件是否因最大内力区域的某些
变化而影响承载能力，尤其对不等强的结
构，一定要细加分析和验算，采取有效的
等效荷载形式。比如增加集中荷载个数，
从而减少或消除影响。
16.加载方法与设备的要求：（1）选用的
试验荷载图式必须是等效荷载图式（2）
荷载传力方式和作用点明确，产生的荷载
数值准确稳定，静荷载不随加载时间、外
界环境和结构物变形而变化，保证荷载量
的相对误差不超过+-5%（3）静载试验便
于分级加载和卸载，能控制加、卸载速度，
荷载分级的分度值要满足试验量测的精
度要求（4）加载设备不参与结构工作，
不影响结构的自由变形，不影响结构受力
（5）加载装置本身要安全可靠，不仅满
足强度要求，还需严格控制变形量（6）
力求采用先进技术，减轻劳动强度，尽量
提高试验效率和质量
17.静力荷载试验中常用的加载方法：重
物加载、气压加载、机械加载、液压加载、
电液伺服加载系统
惯性力加载、电磁加载、人工激振加载。
18.液压加载器（千斤顶）的工作原理：
当油泵将具有压力的液压油压入千斤顶
的工作油缸时，活塞在压力油的作用下向
前移动，与时试件接触后，活塞便向结构
物施加荷载，荷载值的大小由油压表示值
和加载器活塞受底面积求得，也可以由液
压加载器与荷载承力架之间所置的测力
计直接测读，或用传感器将信号输给电子
秤显示或记录器直接记录。
19.液压加载系统主要由高压油泵、管路
系统、操作台、液压加载器、加载架、试
验台座等部分组成。
19.1液压加载：是目前结构试验中应用普
遍和理想的加载方法。优点：是利用油压
使液压器产生较大荷载，试验操作方便，
安全，特别是对于大型结构构件试验，当
要求荷载点数较多、吨位较大时更合适，
尤其是电液伺服加载系统的广泛应用，为
工程结构动力试验模拟地震荷载等不同
特性的动力荷载创造了有利条件。
20.目前国内结构试验常用的台座主要有：
板式试验台座（槽式试验台座和地脚螺丝
式试验台座）、箱式试验台座、抗弯大梁
式台座、空间桁架式台座。
21.离心力加载是根据旋转质量产生的离
心力对结构施加简谐振动荷载：结构长柱
试验机是大型结构试验的专门设备，其液
压加载器的吨位一般至少在2000kN以上；
机械式加载不仅可以对建筑物施加静力
荷载，也可以施加动力荷载；惯性力加载
法常用于结构动力试验中，由于荷载作用
的方法不同，可分为冲击力加载和离心力
加载两种方法。
22.卷扬机和倒链是通过钢丝绳或链条对
结构或构件施加拉力荷载；螺旋千斤顶可
用来施加压力荷载；采用初位移或初速度
的突卸荷载或突加荷载的方法，可使结构
受冲击荷载作用而产生自由振动；液压加
载的最大优点是利用油压是液压加载器
产生较大的荷载，试验操作方便安全。
23.结构疲劳试验机主要是脉动发生系统、
控制系统、液压加载器工作系统三部分组
成，结构疲劳试验机脉动频率可根据试验
的不同要求，在100~500次/分范围内任
意调节选用。
24.电液伺服加载系统有电液伺服液压加
载器、控制系统、液压源三部分组成。
25.结构试验测量技术包括：量测方法、
量测工具、量测误差分析；量测方法主要
有直接测量法和间接测量法，偏位测定法
和零位测定法；量测误差包括系统误差、
过失误差、偶然误差；主要量测的内容暴
扣外部条件（外荷载、支座反力）、结构
变形（位移、应变、曲率等）、内力（应
力）、裂缝以及自振频率、振型、阻尼等
一系列动力特征。
26、量测仪表主要由感受部分、放大部分、
纪录显示部分；主要性能指标有：刻度值、
量程、灵敏度、分辨率滞后、精确度、可
靠性、零位温飘和满量程热漂移、线性范
围、线性度等等。
27.仪表率定的概念：为了确定仪表的精
确度和换算系数，定出其误差，需将仪表
示值与标准量相比较，求出被率定仪器的
刻度值。方法：在专门率定设备上率定，
这种设备能产生一个已知标准量的变化，
把它和被率定仪器的示值做比较，求出被
率定仪器的刻度值；采用和被率定仪器同
一等级的标准仪器进行比较来率定；利用
标准试件率定仪器。
28.索力测量的方法：电阻应变片测定法、
拉索伸长量测定法、索拉力垂度关系测定
法、压力表测定法、压力传感器测定法、
频率法、磁通量法。
29.应变测量的主要方法有：应变机测法、
应变电测法、应变光测法。
30.应变电测法：在结构试验中，因结构
受到外荷载或温度及约束等原因而产生
应变，应变为机械梁，用量电器量测非电
量，首先必须把非电量转化为电量的变化，
然后才能用量电器量测，量测由应变引起
的电量的变化称为应变电测法。
31.电阻应变片的工作原理及构造：电阻
丝感受的应变和它的电阻相对变化成线
性关系，当构件受力变形时，敏感元件的
截面、长度等尺寸将随构件的变形而变形，
因而其电阻值也将发生相应的变化。只要
用精密仪器测出电阻应变片电阻的变化
率，即可得出构件应变的大小，从而求出
其承受的应力。组成：敏感栅、引出线、
覆盖层、基底、粘接剂。
32.量测仪表选用原则或试验对仪表的基
本要求：（1）仪表性能应满足试验具体
要求，如合适灵敏度，精度和量程。精度：
最小刻度值小于等于被测值的5%；量程以
选用最大被测值的1.25～2.0倍为好（2）
动态量测仪表其线性范围、频响特性、相
对特性等均应满足试验要求（3）对于安
装在结构上的仪表或感受器，要求体积小、
自重轻，不影响结构的工作性能和受力（4）
同一试验中选用的仪表种类、规格尽可能
少，以便统一数据的精度，简化量测数据
的整理工作和避免出错（5）仪表对环境
的适应性要强且使用方便，工作可靠和经
济耐用
33.振动测量仪器主要由：拾振器、测振
放大器、显示记录仪。
34.精确度：是精密度和准确度的综合反
映，是指仪表指示值与被测值得符合程度，
常用满量程的相对误差来表示。仪器精度
越高说明随机误差和系统误差小，误差越
小，精度越高。
35.滞后：在恒定的环境下，某一输入量
从起始量程增至最大量程，再由最大量程
减至最小量程，正反两个行程输出值之间
的偏差称为滞后。
36.可靠性：在规定的条件下，满足给定
的误差极限范围内连续工作的可靠性，或
者说构成仪表的元件或部件的功能随时
间的增长仍能保持稳定的程度。
37.电桥原理：相邻两臂的应变输出符号
相反，相对桥臂的应变输出符号相同。
38.温度效应：用电阻应变片测量应变时，
应变片除了感受试件应变外，由于环境温
度变化的影响，同样也能通过应变片的感
受而引起电阻应变仪指示部分的示值变
动，此种变动即成作温度效应。
39.温度效应产生原因：电阻丝温度改变
Rt ，即Rt ；材料与应变片电阻思想膨
胀系数不相等，但二者又粘在一起，当温
度该改变t 时，引起附加电阻的变化。
40.消除温度效应方法：应变片自补偿法
和桥路补偿法（温度片补偿和工作片补
偿），常用为桥路补偿法。
41.常用的电桥连接有半桥连接和全桥连
接：应变片的粘结步骤：计划准备、试件
测点表面处理、应变片粘结、固化处理、
应变片粘结质量检查、导线连接、防护处
理。42.钢弦传感器工作原理：钢弦传
感器被张紧的钢弦作为敏感元件，利用其
固有频率与张拉力的函数关系，根据固有
频率的变化来反应外界作用力的大小。
43.读数显微镜是如何测定裂缝宽度的？
试件表面的裂缝经过物镜在刻度分划板
上成像，然后经过目镜进入肉眼，由于微
调螺丝的螺距和上分划板的分化值均为
0.5mm，所以读数鼓轮每转动一圈，下分
划板上划线相对上分划板边移动一刻度
值。
44.裂缝观测的主要内容：裂缝的出现时
间和位置，裂缝出现的最大宽度，裂缝的
基本走向描绘。
45.电阻应变片的主要技术性能指标：灵
敏系数，标距，使用面积，电阻值，应变
极限等。
46.电阻应变片的优缺点：优点是灵敏度
高、尺寸小、重量轻、粘结牢固、适用于
各种温度场和外部环境；缺点是不能重复
使用，黏贴工作量大、估计参数不精确、
具有近似性。
47.按基底材料应变片分为：纸基应变片、
胶基应变片、金属基应变片、临时基底应
变片。
48.钻心检测混凝土强度原则：钻去芯样
的位置应尽量避免在结构主要受力部位
避免在结构边缘，接缝处取样；混凝土强
度质量有代表性的部位；便于钻芯机安防
和操作的部位，避免主筋等钢筋；每个芯
样应清楚的标注几号，并记录芯样在混凝
土结构中的钻去位置。
49.芯样要求：芯样数量、芯样直径、芯
样高度、芯样外
观检查、芯样测量、芯样端面补平方法。
50.回弹法检测混凝土的基本原理及检测
原则：检测原则前提是混凝土结构内外质
量一致。检测原理：采用回弹仪的弹簧驱
动一起内的重锤，通过弹击杆弹击混凝土
表面，并检测处重锤反弹回来的距离，以
反弹距离与弹簧初始长度之比，回弹值R，
由R与混凝土强度的相关关系来推算混凝
土的抗压强度。
51.回弹法检测混凝土强度测强曲线及用
途：专用测量曲线：影响因素的干扰较少，
推算强度的误差也较小；地区测量曲线：
适用于某一地区情况，设计影响因素比专
用曲线广泛，误差较大；通用测量曲线：
覆盖面广。
52.钻心取样法检验混凝土强度方法：从
施工已完成的混凝土结构中，用钻机或冲
击钻钻处芯样，将芯样进行处理，通过芯
样测定混凝土的劈裂抗拉强度或抗拉强
度。
53.后张预应力结构的工作原理：由于预
加应力和外荷载引起的应力叠加后，可能
是结构中出现拉应力，或裂缝出现延缓，
或将裂缝控制在一定范围内，这即是后张
预应力的基本原理。
54.什么是先张和后张预应力结构？答：
先张预应力结构：先张法指采用永久和临
时台座在构建混凝土浇筑之前施张预应
力筋待混凝土达到设计强度和龄期后，将
施加在预应力筋上的拉力逐渐释放，在预
应力筋回缩的过程中利用好其余混凝土
之间的粘结握裹力对混凝土施加预应力。
后张法是指在混凝土构件浇筑，养护和强
度达到设计值后，利用预设在混凝土构件
内的孔道穿入预应力筋，以混凝土构件本
身为支撑采用千斤顶来张拉预应力筋，然
后用特定的锚具将预应力筋锚固形成永
久预应力，最后在预应力筋孔道内压注水
泥浆防锈，并使预应力筋和混凝土黏结成
整体。
55.穿心式千斤顶的工作原理：张拉预应
力筋时，张拉缸油嘴进油，顶压缸油嘴出
油，顶压油缸，连接套件和成套连成一体
顶住锚环，张拉油缸、端盖螺母及堵头和
穿心套连成一体带动工具锚移动张拉预
应力筋，顶压锚固时，在保持张拉力稳定
的条件下，顶压油缸嘴进油，顶压活塞、
保护套和顶压头连成一体移动将夹片强
力顶入锚固环内，此时张拉油缸嘴回油、
顶压缸油嘴进油张拉缸解压回程。最后，
张拉缸、顶压缸油嘴同时回油，顶压活塞
在弹簧力作用下回程复位。
56.千斤顶标定的原因：油压千斤顶的作
用力一般有油压表测定和控制，油压表上
的指针读数为油缸内单位油压，在理论上
将其乘以活塞面即为千斤顶的作用力。但
是由于油缸与活塞之间有一定的摩阻力，
此项摩阻力抵消一部分作用力，因此实际
作用只要比理论值偏小。为正确的控制张
拉力，一般均用校验标定的方法测定油压
千斤顶的实际作用力与油表读数的关系。
由于每台千斤顶的配合面积及尺寸和表
面的粗糙程度不同，密封圈和防尘圈的松
紧程度不同，造成千斤顶内摩阻力不同，
而且摩阻力虽有压高和使用时间的变化
而变化，所以，千斤顶要进行定期标定，
且要进行配套校验，以减少累积误差，提
高预应力控制张拉力的测力精度。
57.对张拉千斤顶进行校验情况：新千斤
顶初次使用前；油压表指针不能退回原点；
千斤顶、油压表和油压管进行过更换或者
维修后；张拉二百次或连续张拉两月后；
张拉应力终于仅出现多跟断裂事故或者
张拉伸长值有较大误差；停放三个月不用
后重新使用之前；油压表受到碰撞等大的冲击。
58.后张孔道摩阻的测试原因及方法：原因：一是可以检验设计索取检算参数是否正确，防止计算预应力损失偏小。给结构带来安全隐患。二是为施工提供可靠依据，以便更准确的确定张拉控制应力和预应
力筋的伸长量；三是可检验管道及张拉工艺的施工质量；四是通过大量现场测试，在同级的基础上，为规范的修改提供科学依据。方法：孔道摩阻常规测试法是以主被动千斤顶法为主，测试时采用一端张拉另一端固定的形式进行，为保证测试数据的准确，在张拉端和固定端分别安装经过标定的穿心式压力传感器，利用张拉千斤顶逐级张拉至设计张拉力的位置。使用压力传感器测取张拉端和被张拉端的压力，不再使用千斤顶油表读取数据的方法，为保证所测数据准确反映孔道内的摩阻情况，在传感器外采用约束垫板的测试工艺，在张拉过程中分别读取两端里传感器的
示值，分别代表各级张拉力时未受损失的张拉力zN和受损失的张拉力bN，两端力值的差值即为孔道摩阻损失。测试过程中，完成一端的张拉后进行另一端的张拉测试，重复进行三次，每束力筋共进行六次张拉测试，取其平均结果即可，传感器以及千斤顶安装时因确保其中心轴线与预
应力筋的中轴线重合。
59.结构试验测点布置要求：满足试验条
件的前提下，宜少不宜多；测点位置要具有代表性，以便分析和计算；为保证数据的可靠性，应布置一定数量的校核性测点；测点的布置应有利于试验时操作和测度，安全和方便、
结构试验对测点布置的要求：测点位置必须具有代表性（结构最大值出现部位），以便分析和计算。为保证量测数据可靠性，还应该布置一定数量的校核性测点。测点的布置应有利于试验时操作和测读，安全和方便。
荷载反力设备：支座和支墩、反力装置
量测仪表组成：感受部分、放大部分和记录显示部分
量测仪表技术性能指标：刻度值A，量程S，灵敏度K，分辨率，滞后，精度
仪器误差：偶然误差，系统误差（定值误差、变值误差）
消除系统误差方法：量测仪表的定期率定。仪表率定：为了确定仪器的精度和换算系数，定出其误差，需将仪器表示值与标准量相比较，这种工作即。
仪表率定的方法：（1）在专门率定设备
上率定（2）采用和被率定仪器同一等级
的标准仪器进行比较率定。（3）利用标
准试件率定仪器
应变测量的方法：应变机测法、应变电测法、应变光测法
电阻应变片的技术性能指标：灵敏系数、标距、使用面积、电阻值、应变极限、绝缘电阻、零飘、蠕变、机械滞后、疲劳寿命、温度适应范围
标距：电阻应变片在纵轴方向的有效长度温度效应：用电阻应变片测量应变是，应变片除能感受试件本身的应变外，由于环境温度变化的影响，也能通过应变片的感受而引起电阻应变仪指示部分的示值变动。
温度效应原因：（1）电阻丝温度改变，
其电阻将随之改变（2）因为材料与应变
片电阻丝的线膨胀系数不相等，但二者又黏在一起，当温度改变时，引起附加电阻的变化。
温度补偿：消除温度效应的方法：应变片自补偿法、桥路补偿法。
桥路补偿法：利用电桥的加减特性，当电桥的两个相邻桥臂的电阻相同时，反映在电桥输出上起了相互抵消的作用。分为：温度片补偿和工作片补偿
钢弦式传感器：以被拉紧的钢弦作为敏感元件，利用其固有频率与张拉力的函数关系，根据固有频率的变化来反映外界作用力的大小。钢弦在这里作为磁通路的一部分，随着钢弦的振动，磁通在同步变化，这一变化同时引起传感器线圈的电流产
生变化
关于土木工程结构检测技术的研究程志奇 发表时间：2018-12-25T11:24:29.830Z 来源：《基层建设》2018年第33期作者：程志奇 [导读] 摘要：土木工程的结构标准是根据实际的施工要点并以合理的建筑施工需求为基础，对可能存在需要检测的内容进行分析，确保土木工程整体结构检测的合理性。 湖北昌泰建筑工程有限公司湖北省鄂州市 436000 摘要：土木工程的结构标准是根据实际的施工要点并以合理的建筑施工需求为基础，对可能存在需要检测的内容进行分析，确保土木工程整体结构检测的合理性。基于此，本文对土木工程结构检测技术进行分析。 关键词：土木工程；结构检测；技术 1土木工程结构检测技术 1.1混凝土结构检测 混凝土土木建筑结构检测技术在土木建筑结构检测过程中主要运用的是钻芯法和回弹法。无论使用哪种方法，都需要保证混凝土现有的强度符合标准，混凝土的温度在适宜的范围内。只有确保混凝土符合标准，才能避免混凝土表面发生溶解、出现裂缝。以上问题常出现在土木工程地下室底板设计中，因技术人员失误，导致施工技术的运用出现问题，从而影响工程的施工效率和质量。 混凝土结构检测中的回弹法主要是通过对回弹值的测定来获取相关检测材料，找出有利用价值的参数，采用正确的方式进行强度抗压。回弹法测定混凝土强度是属于一种表面硬度法，其主要根据回弹高度与混凝土强度成正比的关系推算混凝土强度。在实际应用时，回弹法具有使用设备构造简单、方便工作人员操作的优势，能在较短的检测时间内，利用最少的资金来获取想要的数据。回弹法不适用于表层和内部之间的质量差异检测，对一些已经呈现出缺陷的内部构件检测结果也不理想。 1.2砌体结构检测 砌体结构检测技术在土木建筑结构检测过程中主要运用的是直接法和间接法。 1.2.1直接法 直接法主要是用来测量砌体强度和砌体抗剪强度的，其优点是可以直接测量出这些参数来反应材料和施工的质量，但是它存在一定的缺点，即操作量大且会对砌体造成一定的损伤。直接法能直接反应出结果，简明易懂，且具有很强的针对性。但是，其本身属于破坏性试验，也就是说直接法在建筑检测过程中会对砌体的结构造成损伤，因此，这种检测方式会被逐渐取代。 1.2.2间接法 和直接法不同的是，间接法在进行土木建筑结构检测过程中，是通过对砌体有关的砂浆的检测来获取相关参数，通过公式进行推演和计算，从而得到砌体结构的强度。这种测试方法的工作流程十分简单，主要判断砌体主体结构是否存在损伤，但其检测并没有直接针对砌体结构，所检测的结果存在很大误差。 1.3钢结构检测 与前两种检测方式相比，钢结构材料检测具有明显的应用优势。在施工过程中，钢结构能充分发挥出自身所具有的韧性，同时，其还具有很强的可塑性，且钢结构材质非常均匀。这些优势让钢结构在土木建筑结构的施工过程中得到广泛应用。钢结构的广泛应用使得钢结构检测的重要性凸显。为了使建筑能被稳定使用，就需要严格控制钢结构的质量和性能，确保其不会发生变形，定期开展检测工作，及时掌握钢结构的应用情况。当前，我国钢结构检测技术还不够成熟，大多单位主要采用一些国外的先进技术来进行土木建筑结构检测。常见的钢结构检测方法有结构性能实荷检测与动测、涂层厚度检测、涡流检测、超声波无损检测、射线检测、钢材锈蚀检测和磁粉检测等。我国一直致力于土木建筑结构检测方法的研究，为建筑使用寿命的稳定提供了保证，结构检测技术的应用使土木工程的整体质量得到了质的飞跃，对保证建筑的安全使用发挥了积极影响。同时，新型检测技术的运用，为国家和相关企业节约了一大笔资金，切实保证了人民的财产安全。 2土木工程结构质量检测方法的应用 2.1土木工程准备阶段的检测 对于土木工程主体结构进行质量检测是一项非常复杂的工作，因为我们在对其检测过程中需要对整个土木工程施工、材料、技术等进行有效的管理，因此我们必须要结合实际的要求，选择合适的检测方法。一般，我们在土木工程的准确阶段，为了能够有效的对土木建筑结构主体质量进行检测，需要我们对施工方案、材料质量、人员技术、施工技术等进行有效的管理。在工程建设施工开始前，必须要审查每一个施工单位的施工资质，确保施工单位具备相应的施工能力。并且还要对相关的技术人员、施工设备进行审查，确保施工设备的完整，人员技术符合施工要求。此外，作为重要的一个检测核心就是对施工方案的检测，通过应用先进的BIM技术对其整体结构方案进行三维模型检验。通过对施工土木建筑结构进行反复的撞击试验，从而将土木建筑结构施工方案中的一些问题进行查找，然后及时的进行解决，从而保证土木建筑结构施工方案的有效性。 2.2土木工程施工阶段的检测 当土木工程主体结构进入到施工阶段后，施工过程中我们针对土木工程主体结构的检测要求更加严格，保证检测过程中要认真、负责、抓重点，并且在检测过程中对于一些细节的把握要重视起来，不能够出现任何的遗漏，从而确保土木工程主体结构质量检测的有效性。施工阶段我们对于施工规范性、施工材料质量、施工过程中土木建筑结构的沉降率等都要进行及时的检测。就以沉降率的检测为例，一般在施工过程中都会存在沉降情况发生，这主要是由于建筑主体结构重量较大造成的，而普通的沉降不会造成太严重的后果，但是因为土木工程的所在地质不同，则沉降的后果也有所差异，从而给土木建筑结构的安全带来严重隐患。因此必须要对沉降问题进行及时的检测，首先将监测点布置在建筑主体结构的不同方位，并对土木建筑结构进行第一轮沉降检测，通过记录所有基准点数据作为参考，然后每天进行一次检测与记录，通过比较数值的变化，在正常沉降范围内则表示土木建筑结构主体安全，但是超出正常沉降值则需要及时的进行处理，防止发生严重的事故。 3加强土木工程检测技术的措施 3.1合理布置传感器 传感器在检测中有重要作用，传感器摆放位置是检测中一项非常重要的工工作。为了保证检测的准确性，必须对恰当、合理地摆放传
土木工程试验与检测（一） 一、填空题（每空1分，共15分） 1 ?结构检测方法按其检测方法的不同可分为非破损检测法、半破损检测 法_____ 、破损检测法_______ 0 2. 超声波检测混凝土裂缝的方法有平测法、对测法、斜测法。 3. 防止钢筋锈蚀最重要的措施是增加混凝土的密实性和混凝土的保护层 厚度。 4. 在砌体结构检测中，当采用原位轴压法、扁顶法、原位单剪法、筒压法时，要求每个测区的测点数不应少于—L个。 5. 在单桩竖向静载荷试验中，当采用慢速维持荷载法时，每级加载为预估极限荷载的1/10-1/15 o 6. 对钢结构强度及变形的检测，常用的有电测法、机测法和表面硬 度法。 7. 静力载荷试验目的是确定地基土的临塑荷载、极限荷载，为评定地基土的—承 载力提供依据和估算地基土的变形模量。 8. 影响钢筋混凝土结构耐久性的最关键问题是钢筋锈蚀。 二、名词解释（每题5分，共25分） 1. 非破损检测法 答：所谓非破损检测法，是以某些物理量与混凝土标准强度之间得相关性位基本依据，在不破损混凝土结构的前提下，测得混凝土某些物理特性，并按相关关系推算出混凝土得特征强度作为检测结果。 2. 混凝土碱骨料反应 答：混凝土的碱骨料反应是指混凝土中水泥、外加剂、掺合料和拌合水中的可 溶性碱（钾、钠）溶于混凝土孔隙中，与骨料中的活性成分（活性氧化硅）在混凝土硬化后逐渐发生的一种化学反应，反应生成物吸水膨胀，使混凝土产生膨胀压力, 导致混凝土开裂和强度降低，严重时会导致混凝土完全破坏的现象。
3. 混凝土的冻融破坏 答：混凝土冻融破坏是指在水饱和或潮湿状态下，由于混凝土正负变化，建筑物的已硬化混凝土内部孔隙水结冻膨胀，溶解松弛，产生疲劳应力，造成混凝土由表及里逐渐剥蚀的破坏现象。 4. 回弹法 答：回弹法是指在结构或构件混凝土上测得其回弹值和碳化深度来评定该结构或构件混凝土强度的非破损检测方法。 5. 静力载荷试验 答：静力载荷试验是指在拟建建筑物场地上，在挖至设计的基础埋置深度的平整坑底放置一定规格的方形或圆形承压板，在其上逐级施加荷载，测定相应荷载作用下地基土的稳定沉降量，分析研究地基土的强度与变形特性，求得地基容许承载力与变形模量等力学数据。 三、简答题（每题10分，共40分） 1. 钢筋锈蚀的必要条件是什么？影响钢筋锈蚀的主要因素有哪些？ 钢筋锈蚀的必要条件是必须存在氧气和水份。（2.5 分） 影响钢筋锈蚀的主要因素有： （1）PH值（1.5 分） （2）Cl-含量（1.5 分） （3）氧（1.5 分） （4）混凝土的密实性（1.5 分） （5）混凝土保护层（1.5 分） 2. 在单桩竖向静载荷试验中，当采用慢速维持荷载法时，终止加载的条件是什么？答：在单桩竖向静载荷试验中，试验加载方式有慢速维持荷载法、快速维持荷载法、等贯入速率法及平衡荷载法。（4分） 当出现下列情况之一时，即可终止加载：
选择题： 15.动力系数总是（） A．大于1 B.等于1 C小于1 D小于0 填空题： 1工程结构试验所用试件尺寸的大小，总体上分为…………和………决定 2 仪器设备应满足……和……的要求。 3荷载分级的目的一方面是…………另一方面是…………。 4确立模拟工作##共有……和…………两种。 5.双向应变场下，由于应变计的横向效应，使得应变计的灵敏度系数K一般比单丝灵敏度系数＿＿＿ 6.电阻应变片的温度补偿技术常用的有两种方法，分别是…………和…………互补偿。 7.动力试验的振源有两大类：一类是……………，另一类是…………。 8.动荷载特性的测定方法包括…………和…………。 名词解释题： 1.量纲： 2.工程结构静力试验： 3.量程： 4.结构动力系数的定义为： 5.尺寸效应： 问答题： 1.土木工程结构试验的任务是什么？ 答：是在结构物或试验对象上，以仪器设备为工具，利用各种实验技术为手段，在荷载或其他因素作用下，通过测试与结构工作性能有关的各种参数，从强度、刚度、抗裂性以及结构的破坏形态等各个方面来判断结构的实际工作性能（2分),估计结构的承载能力，确定结构使用要求的符强度，并用以分检验和发展设计的计算论（2分） 2．在试验前对试件进行预加载的目的是什么？ 答：27、首先是使结构进人正常的工作状态（1分)。其次，通过顼载可以检査现场的试验组织工作和人员情况，检查全部试验装置和荷载设备的可靠性，对整个试验起演习作用（2分)。通过预载试验发现的问題，必须逐一加以解决（1分) 计算题： 1.已知某混凝土简支梁加载如题36图所示，梁宽b=200mm，高h=400mm，在梁跨中设应变片，
1.结构试验按实验目的、对象、荷载性质、实验场所、以及实验持续时间可将结构试验分为哪几类？ 答:结构试验按试验的目的、对象，荷载性质、试验场所以及试验持续时间可将结构分为生产检验性试验和科学研究性试验，真型试验与模型试验;静力试验与动力试验;短期荷载试验与长期荷载试验。 简述结构试验设计的基本原则。 答：1）真实模拟结构所处的环境和结构所受的荷载2）消除次要因素的影响，3）把结构反应视为随机变量4）合理选择试验参数5）统一测试方法与评价标准6）降低试验成本提高实验效率 3.为了满足加载和测量要求，试件设计和制作应进行哪些构造处理？ 1.对于钢筋混凝土和预应力混凝土试件，在集中荷载作用点和支座部位预埋钢板，防止局部破坏 2.对于砌体受压试件，上下表面的平整度都不能满足直接承压要求，一般将砌体砌筑在预制的钢筋混凝土垫块上，上表面采用坐浆的方法安装承受荷载作用的垫块，使作用力均匀的传到砌体上。 3.钢结构试件由热轧型钢、焊接型钢或其他薄壁杆件组成。一般在杆件的端部应焊接钢板以便传力，在钢结构节点试验中，还应在杆件端部焊接铰链。 4.为测量混凝土内部应变、钢筋应变或温度，需要在浇灌混凝土之前预埋应变传感器或温度传感器，这些传感器应有可靠的防护措施，避免浇灌混凝土时被破坏。 4.电阻应变片对粘贴工艺有哪些要求?如何检测电阻应变片的粘贴质量? 答:(1) 1_侧点基底平整、清洁、干燥，2_粘结剂的电绝缘性、化学稳定性和工作性都良好，以及蠕变小，粘贴强度高，温度影响小;3_同一组应变计规格型号应相同;4_粗贴牢固、方位准确、不含气泡;5_应变计粘贴完成后，用万用表再次检侧应变计的阻值; (2) 1_粘贴完毕后，用万用表再次检测应变计的阻值.2.用摇表检测应变计与被测结构间的绝缘电阻。该电阻应大于20M欧姆以上。 5.简述结构试验中活动和固定铰支座的特性和实现方案（要求画出铰支座的形式和构造示意图）。 可动铰支座：垂直方向不能移动，可以转动，可以沿水平方向移动。 固定铰支座：可以转动，水平、垂直方向不能移动。 6.简述超声回弹法的基本原理和优点。 超声回弹法是以超声波在建筑结构和构件混凝土内部传播的速度和混凝土表面的回弹值两项测试指标，综合推定结构和构件混凝土抗压强度的一种无损检测方法。超声回弹法的优点是:它的测试结果既反映结构和构件混凝土内部的强度，又反映结构和构件混凝土表面的强度。而且超声法和回弹法检测结构和构件混凝土强度的测量值又可以互相补偿，消除某些因素的影响。 7.结构抗震实验有什么特点？根据《结构抗震实验方法规程》的规定，结构抗震实验加载制度应遵循哪些基本原则？ 答：结构抗震实验的特点：荷载作用反复，结构变形很大。基本原则：1、试验结果应能够反映被试验结构的主要特征状态，得到特征点的试验数据。2、试验过程中，应保持反复加载的连续性和均匀性，加载速度、卸载速度和反向加载速度应一致。3、试验应采用荷载-变形控制的加载制度。4.施加反复荷载的次数可根据试验目的确定。 8.影响混凝土强度和超声波传播速度间的定量关系的因素有哪些？ 答：影响因素有：骨料的品种；粒径的大小；水泥的品种；用水量和水灰比；混凝土的龄期；

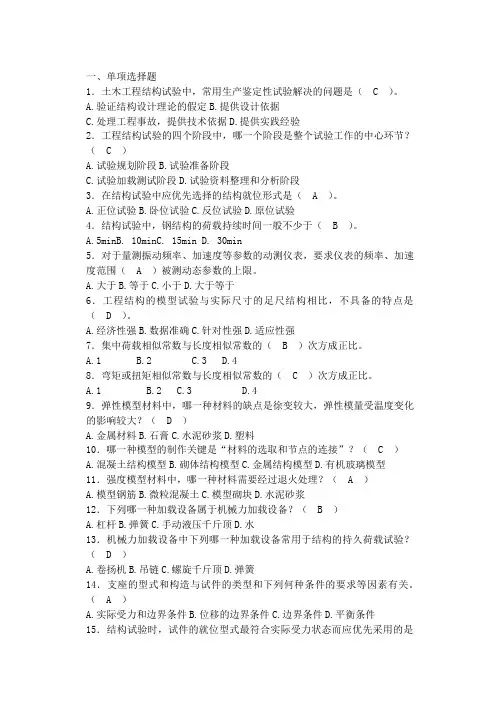

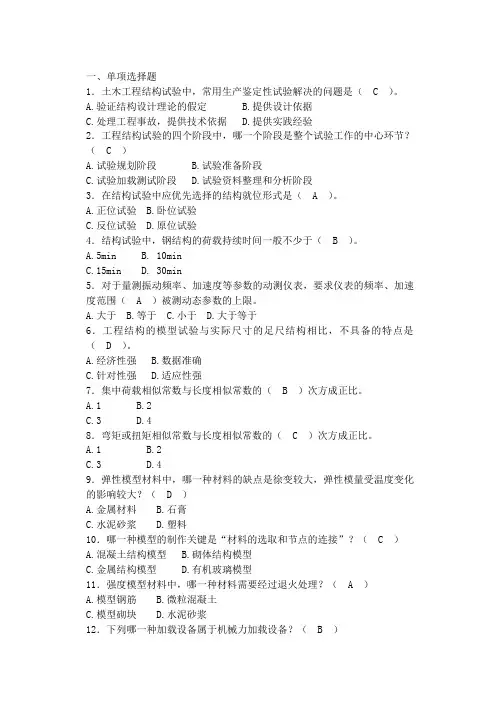

一、单项选择题 1．土木工程结构试验中，常用生产鉴定性试验解决的问题是（ C ）。A.验证结构设计理论的假定B.提供设计依据 C.处理工程事故，提供技术依据 D.提供实践经验 2．工程结构试验的四个阶段中，哪一个阶段是整个试验工作的中心环节？（ C ） A.试验规划阶段 B.试验准备阶段 C.试验加载测试阶段 D.试验资料整理和分析阶段 3．在结构试验中应优先选择的结构就位形式是（ A ）。 A.正位试验 B.卧位试验 C.反位试验 D.原位试验 4．结构试验中，钢结构的荷载持续时间一般不少于（ B ）。 A.5min B. 10min C. 15min D. 30min 5．对于量测振动频率、加速度等参数的动测仪表，要求仪表的频率、加速度范围（ A ）被测动态参数的上限。 A.大于 B.等于 C.小于 D.大于等于 6．工程结构的模型试验与实际尺寸的足尺结构相比，不具备的特点是（ D ）。 A.经济性强 B.数据准确 C.针对性强 D.适应性强 7．集中荷载相似常数与长度相似常数的（ B ）次方成正比。 A.1 B.2 C.3 D.4 8．弯矩或扭矩相似常数与长度相似常数的（ C ）次方成正比。 A.1 B.2 C.3 D.4 9．弹性模型材料中，哪一种材料的缺点是徐变较大，弹性模量受温度变化的影响较大？（ D ） A.金属材料 B.石膏 C.水泥砂浆 D.塑料 10．哪一种模型的制作关键是“材料的选取和节点的连接”？（ C ）A.混凝土结构模型B.砌体结构模型C.金属结构模型D.有机玻璃模型11．强度模型材料中，哪一种材料需要经过退火处理？（ A ） A.模型钢筋 B.微粒混凝土 C.模型砌块 D.水泥砂浆 12．下列哪一种加载设备属于机械力加载设备？（ B ） A.杠杆 B.弹簧 C.手动液压千斤顶 D.水 13．机械力加载设备中下列哪一种加载设备常用于结构的持久荷载试验？（ D ） A.卷扬机 B.吊链 C.螺旋千斤顶 D.弹簧 14．支座的型式和构造与试件的类型和下列何种条件的要求等因素有关。（ A ） A.实际受力和边界条件 B.位移的边界条件 C.边界条件 D.平衡条件 15．结构试验时，试件的就位型式最符合实际受力状态而应优先采用的是
