名称:水源热泵控制器
水源热泵热水机控制器技术规格书
一、概述:
本控制器适用于单压缩机(单相/三相),水源循环式热泵热水机组。控制器由主板,室内操作线控器组成。具有性能可靠,功能先进,用户设置灵活,外型美观保护功能齐全等特点。
注:可选择wifi或gprs实现远程手机app控制
二、主要技术参数:
1,使用条件
◇运行电压:AC220V/380V±10%,50Hz±1Hz.
◇运行环境温度:-20~+75℃
◇储存温度:-30~+80℃
◇相对湿度:0~95%RH
2,温度控制精度:± 1℃
3,控制器符合 GB4706.1-1998 《家用和类似用途电器的安全第一部分:通用要求》GB4706.32-1996 《家用和类似用途电器的安全热泵、空调器和除湿机的
特殊要求》
GB18430. 2-2001 《蒸汽压缩循环冷水(热泵)机组户用和类似用途的
冷水(热泵)机组》
抗干扰度符合GB4343.2-1999
印刷电路板符合GB4588.1和GB4588.2的规定
爬电距离符合国际CE认证要求。
三、控制器主要功能:
1, 制热、制冷运行
2, 可显示水箱温度及设置温度,具有查询功能(可查询进出水温度,环境温度,排气温度等)
3, 掉电自动记忆各种参数,来电后可自动恢复运行
4, 掉电后时钟仍然运行,省掉每次停电重新调整的烦恼
5, 错峰用电功能,在24小时内可实现两段定时开关机
6, 各种参数设定及修正
7, 密码设定
8, 防冻保护功能
9, 超大液晶屏显示(全透液晶屏蓝底白字)
10,具有完善的保护功能
11,故障代码显示查询(可查询压机不开或压机停的故障原因)及键盘锁功能
13,三相电缺相,逆相保护
14,在没有面板(或面板损坏)的情况下,系统能自动识别并自动按已设参数运行
四、主控板
1,控制板输入
1.1,单系统K80B(从上到下):
冰点—【远程控制信号】(在开机状态下,接通-按设定温度开停断开-待机)
水压—【水源水水流开关】
高压—高压开关
低压—低压开关
水流—循环水水流开关
高水位—高水位探针
中水位—中水位探针
低水位—低水位探针
公共端—以上开关信号的公共端
A—三相交流电A相
B—三相交流电B相
C—三相交流电C相
1.2,双系统K90B(从上到下):
联动—备用
冰点—【远程控制信号】(在开机状态下,接通-按设定温度开停断开-待机)水压—【水源水水流开关】
水流—循环水水流开关
高压1—压机1高压开关
高压2—压机2高压开关
低压1—压机1低压开关
低压2—压机2低压开关
高水位—高水位探针
中水位—中水位探针
低水位—低水位探针
公共端—以上开关信号的公共端
A—三相交流电A相
B—三相交流电B相
C—三相交流电C相
1.3,四系统K400B(从上到下):
左边:冰点—【远程控制信号】(开机时,接通-按设定温度开停断开-待机)水压—【水源水水流开关】
水流1—循环水水流开关
水流2—未用
高水位—高水位探针
中水位—中水位探针
低水位—低水位探针
右边:高压1—压机1高压开关
高压2—压机2高压开关
高压3—压机3高压开关
高压4—压机4高压开关
低压1—压机1低压开关
低压2—压机2低压开关
低压3—压机3低压开关
低压4—压机4低压开关
公共端—以上开关信号的公共端
A—三相交流电A相
B—三相交流电B相
C—三相交流电C相
2,控制板火线(A相)输出
2.1,单系统K80B(从左到右):
out1—压缩机
out2—四通阀
out3—循环泵
out4—补水阀
out5—水源泵
out6—泄压阀(喷液阀)
out7—曲轴加热
out8—电热
out9—增焓阀
out10—供水泵
2.2,双系统K90B(从左到右):
out1—电热
out2—循环泵
out3—水源泵
out4—压缩机1
out5—压缩机2
out6—四通阀
out7—补水阀
out8—泄压阀(喷液阀)
out9—曲轴加热
out10—增焓阀
2.3,四系统K400B(从左到右):
out1—压机1
out2—压机2
out3—压机3
out4—压机4
out5—四通阀
out6—循环泵
out7—补水阀
out8—水源泵
out9—未用
out10—曲轴加热
out11—电热
out12—回水阀【未用】
out13—供水泵
out14—泄压阀(喷液阀)
out15—增焓阀
out16—底盘加热
3,控制板温度输入
3.1 单系统K80B(从右到左):
水箱—水箱温度【循环水进水温度】
盘管—盘管温度
环境—室外环境温度
排气—排气温度
回水—【水源水进水温度】
出水—出水温度【循环水出水温度】
回气—回气温度
电流—【水源水出水温度】
3.2 双系统K90B(从右到左):
水箱—水箱温度【循环水进水温度】
出水1—出水1温度【循环水出水温度】
出水2—出水2温度【水源水出水温度】
盘管1—压机1盘管温度
盘管2—压机2盘管温度
排气1—压机1排气温度
排气2—压机2排气温度
环境—室外环境温度
回气1—压机1回气温度
回气2—压机2回气温度
回水—回水温度【水源水进水温度】
电流1—压机1电流
电流2—压机2电流
3.3 四系统K400B(从右到左):
上排:盘管1—压机1盘管温度
盘管2—压机2盘管温度
盘管3—压机3盘管温度
盘管4—压机4盘管温度
排气1—压机1排气温度
排气2—压机2排气温度
排气3—压机3排气温度
排气4—压机4排气温度
电流1—压机1电流
电流4—压机4电流
下排:水箱—水箱温度【循环水进水温度】
出水1—出水1温度【循环水出水温度】
出水2—出水2温度【水源水出水温度】
回气1—压机1回气温度
回气2—压机2回气温度
回气3—压机3回气温度
回气4—压机4回气温度
环境—室外环境温度
回水—回水温度【水源水进水温度】
电流2—压机2电流
电流3—压机3电流
4,拨码开关:
4.1,单系统K80B拨码开关:
sw1—三相/单相(数字侧(1)=三相,on侧(0)=单相)
sw2—泳池机/普通机(数字侧(1)=泳池机,on侧(0)=普通机)
sw3—循环泵不停/循环泵停(数字侧(1)=循环泵不停,on侧(0)=循环泵停)
sw4—直热/循环(数字侧(1)=直热,on侧(0)=循环)
4.2,双系统K90B拨码开关:
sw1—三相/单相(数字侧(1)=三相,on侧(0)=单相)
sw2—未用
sw3—循环泵不停/循环泵停(数字侧(1)=循环泵不停,on侧(0)=循环泵停)
sw4—直热/循环(数字侧(1)=直热,on侧(0)=循环)
4.3,四系统K400B拨码开关:
sw1—三相/单相(数字侧(1)=三相,on侧(0)=单相)
sw2—循环泵不停/循环泵停(数字侧(1)=循环泵不停,on侧(0)=循环泵停) sw3—3压机/4压机(数字侧(1)=3压机,on侧(0)=4压机)
sw4—直热/循环(数字侧(1)=直热,on侧(0)=循环)
5,参数:
L1—水箱温度正偏差(0~15 0)
L2—压机重启偏差(3~18 5)
L3—循环水保护温差(1~65 15)
L4—水箱温度上限(20~65 60)
L5—电热允许开的环境温度(0~65 0)
L6—水源水保护温差(1~65 15)
L7—补水温度(9~65 40)
L8—压机电流(0~33A 0)
L9—风机控制温度(9~135 45)【未用】
h1—未用
h2—未用
h3—未用
h4—水源水出水低温保护温度(1~40 10)
P1—电子膨胀阀调节周期(9~180 60)
P2—过热度(-8~15 0)
P3—膨胀阀开大的排气温度(70~135 92)
P4—膨胀阀化霜时的开度(6~60度 50)
P5—膨胀阀制热的最小开度(6~40 15)
膨胀阀制冷的最小开度(6~50 25)
P6—过热度补偿(0~12 4)
五、操作面板说明:

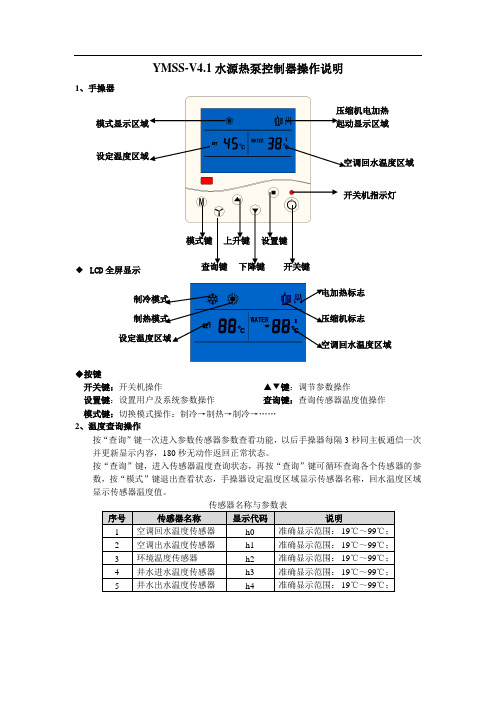

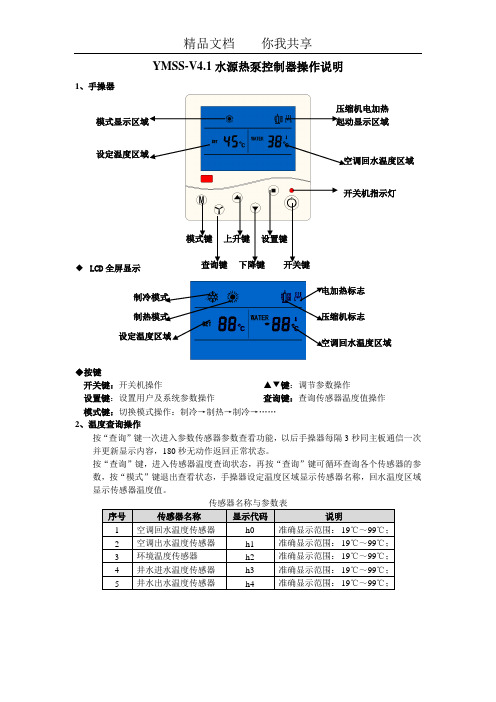

1,控制面板图:
2,操作:
操作面板上电,蜂鸣器长鸣一声,显示器显示,背光微亮,此时触摸按键被锁
定,触摸任何按键均无效。
2.1按键解锁:
用手指触摸“开关”键且超过约3秒钟,当听到“嘟”声后移开手指,此时背光高
亮,按键被解锁,没有锁键符号(当约60秒钟无按键操作,按键会自动被锁定,显示
锁键符号)。
2.2开/关机:
用手指触摸“开关”键,如果面板在开机状态则会关机,如果面板在关机状态则会开机。2.3水箱温度设定:
用手指触摸“▲”键,”设温”符号开始闪烁并显示水箱设定温度,再用手指触摸“▲”
键,则水箱设定温度增加。用手指触摸“▼”键,”设温”符号开始闪烁,并显示水箱设
定温度,再用手指触摸“▼”键,则水箱设定温度减小。水箱温度设置范围: 20度—L4
度。
2.4定时时间设置:
用手指触摸“定时”键,进入定时设置方式.
首先调整的是第一段定时的定时开机“时”,再用手指触摸“定时”键,则调整第一段
定时的定时开机“分”,再用手指触摸“定时”键,则调整第一段定时的定时关机“时”,
再用手指触摸“定时”键,则调整第一段定时的定时关机“分”,再用手指触摸“定时”
键,则进入到第二段定时,第二段定时设置同上,直到所有定时时间设置完后退出设置
方式。
当所有定时时间设置完后退出设置方式后,显示定时开关机图标。
2.4.1定时的取消:
用手指触摸“定时”键且超过约3秒钟,当听到“嘟”声后移开手指,则会取消定时。2.5时钟设置:
用手指触摸“定时”键且超过约3秒钟,当听到“嘟”声后不移开手指继续
触摸“定时”键且超过约8秒钟,当再次听到“嘟”声后移开手指,进入时钟设置方
式。
首先调整的是时钟的“时”,再用手指触摸“定时”键,则调整时钟的“分”,再用手
指触摸“定时”键,则设置完成并退出设置方式。
注:只有在没有设置定时的情况下才能设置时钟。
数设定及查询(副表一)
A:功能查询:
在开机的状态下,用手指触摸“功能”键,查询代码可由A1增加到A9,如果是单系统机型, 再用手指触摸“功能”键则退出查询方式,如果是双系统机型, 再用手指触摸“功能”键,查询代码可由b1增加到b9,再用手指触摸“功能”键则退出查询方式。相应表示如下:
B:功能设置:
在开机状态下, 用手指触摸“功能”键且超过约3秒钟,当听到“嘟”声后移开手指,进入参数设置方式, 参数设置好后,用手指触摸“功能”键,则进入到下一个参数的设置,直到所有参数设置完后退出设置方式。相应表示如下:
C:故障代码显示、报警:
故障代码表
六 、功能描述: 1.运行流程:
开机
水源泵运行 循环泵运行 水流开关检测 压缩机运行(当低水位断开时,打开补水阀补水,压缩机、循环泵不工作)。
1.1.2、补水控制
(1)当低水位开关处于断开时,打开补水阀补水,循环泵关、水源泵关、压机关。
(2)当低水位开关闭合后,循环泵开、水源泵开、压机开,循环加热。同时补水阀根据设
定的补水温度L7进行补水,水箱温度≥L7时,补水阀开,补水;水箱温度≤L7-5度时,补水阀关,停止补水。
(3)高水位吸合后,停止补水。当高水位已经吸合过,在高水位断开时,并不马上补水,
要等到中水位断开后,才进行补水。
注:当L7设到20时不受温度控制进行补水。
当L7设到9时,无补水功能,显示器显示满水,而不必短接水位端子。 1.1.3、水温控制
热水水温控制范围:20-L4(30~99) 1.1.4运行控制:
ON
OFF
L2 设定水温 水温
2,水泵运行: 循环泵、水源泵运行:系统运行时循环泵水源泵开,系统停止运行时水源泵延时40秒停,当循环泵选择停时循环泵也延时40秒停,当循环泵选择不停时循环泵不停。
3.辅助电加热控制:
3.1辅助电加热开启条件:
A.系统工作在制热水状态;
B.水箱温度+5℃≤设定温度;
C.
D.环境温度≤L5时,
以上条件同时满足则辅助电加热开.
3.2辅助电加热关闭条件:
A.制冷状态;
B.水箱温度≥设定温度;
C.水箱传感器坏;
D.低水位断开;
以上条件满足其中任意一条,则辅助电加热关。(注:当L5设到0时无电热功能)
4、补水阀:见补水控制(化霜时不补水)。
5、曲轴加热:
当环境温度<8℃时,曲轴加热开,压缩机运行时,曲轴加热关。如果压缩机在1小时内无运行,则曲轴加热开。环境温度≥8℃时,曲轴加热关。
6、自动运行:
当无面板或面板坏的情况下,系统检测约1分钟,确认无面板进入自动控制。
7、泄压阀(喷液阀):
泄压阀关:
1,关机时泄压阀关
2,化霜时泄压阀关
3,压机关时泄压阀关
4,排气温度<=85度时泄压阀关
泄压阀开:
1,开机且压机开
2,排气温度>=100度时泄压阀开
8、增焓阀:
增焓阀关:
1,关机时增焓阀关
2,制冷时增焓阀关
3,化霜时增焓阀关
4,压机关时增焓阀关
5,环境温度>=10度时增焓阀关
增焓阀开:
1,开机制热且压机开1分钟后
2,环境温度<=8度时增焓阀开
9、回水阀:
回水阀关:
1,关机时回水阀关
2,低水位断开回水阀关
3,回水温度+5>=水箱温度回水阀关
4,回水温度>=设定回水温度回水阀关
回水阀开:
1,开机且低水位接通且水箱温度>=设定回水温度+5
2,回水温度+5<=设定回水温度时回水阀开
注:每次回水间隔30秒。
10、供水泵:
供水泵关:
1,低水位断开供水泵关
2,供水时间未到供水泵关
供水泵开:
1,低水位接通且供水时间到供水泵开
七、保护说明:
1、压缩机三分钟延时保护:
压缩机启停时间为3分钟,每次压机停后再启动需延时3分钟。
2、循环水流开关保护:
(1)当循环泵运行后,压缩机无启动时,若水流开关断开持续20秒,关所有输出并报相应故障代码,3分钟后,停止报故障,重新启动循环泵检测水流开关是否恢复闭合,若恢复则按正常程序运行,若断开,则执行以上故障流程;(2)当循环泵运行后,压缩机启动运行时,若水流开关断开持续8秒钟,关所有输出并报相应故障代码,3分钟后,停止报故障,重新启动循环泵进行检测水流开关是否恢复闭合,若恢复则按正常程序运行,若断开,则执行以上故障流程。
水源水流开关保护与上例同。
3,排气高温保护:
当排气温度≥115℃且持续约30秒时认为系统温度过高,关所有输出并报故障代码,当检测到排气温度下降到90度以下,取消报警,且压缩机满足延迟3分钟后,系统重新按程序启动,若再检测到排气温度≥115℃且持续约30秒,则执行以上故障流程。
4、高压压力保护:
在高压压力开关断开三次/小时内时,显示面板显示故障代码并报警,压缩机,风机停,循环水泵停,在高压压力开关恢复后压缩机延迟3分钟重新启动。在高压压力开关断开超过三次/小时,控制器锁住该故障,关闭所有输出不再重新启动而不管压力开关是否复位。
5、低压压力保护:
在开机状态下,压缩机未启动时,低压开关持续6秒钟无闭合,则关输出并报相应故障代码;压缩机启动后,低压开关持续6分钟无闭合,则关所有输出并报相应故障代码;在低压压力开关恢复后压缩机满足延迟3分钟重新启动。在低压压力开关断开超过三次/小时,控制器锁住该故障,关闭所有输出不再重新启动而不管压力开关是否复位(注:化霜期间不检测低压压力开关)。
6、传感器故障:
传感器产生故障(开路或短路),停所有输出并显示相应故障代码,只有传感器恢复正常后,系统才能正常运行。
7、三相保护:
当拨码开关1选择到数字侧,有三相检测功能,在上电时即对三相电检测,若出现错相或缺相则进入三相保护,关闭所有输出并显示故障代码;只有排除故障重新上电才可恢复。
8,水源水出水温度低保护:
压缩机开1分钟后,若水源出水温度小于等于h4,且持续约30秒,则停压缩机保
护,三分钟后可重新启动,查询的故障代码为32。
水源水温差保护:
压缩机开1分钟后,制冷时,水源水进水温度+L6<=水源水出水温度
制热时,水源水出水温度+L6<=水源水进水温度
且持续20秒,则停压缩机保护,三分钟后可重新启动,故障代码40
9,循环水出水温度低保护:
压缩机开1分钟后,若循环水出水温度小于等于4度,且持续约8秒,则停压缩机
保护,三分钟后可重新启动,故障代码为33。
循环水温差保护:
压缩机开1分钟后,制冷时,循环水出水温度+L3<=循环水进水温度
制热时,循环水进水温度+L3<=循环水出水温度
且持续20秒,则停压缩机保护,三分钟后可重新启动,故障代码41
10.防冻功能:
10.1待机时防冻:
开机状态:压机停机超过10分钟,且室外环境温度小于等于3度时,
水源泵,循环泵启动运行40秒。
10.2关机时防冻:
关机状态:若水箱温度大于2度,压机停机超过10分钟,且室外环境温度小于等于
3度时,水源泵,循环泵启动运行40秒(每隔10分钟运行40秒)。
若水箱温度小于等于2度,且室外环境温度小于等于3度,则启动水源
泵,循环泵,压缩机,电热,制热直到水箱温度大于等于12度后
停止。
