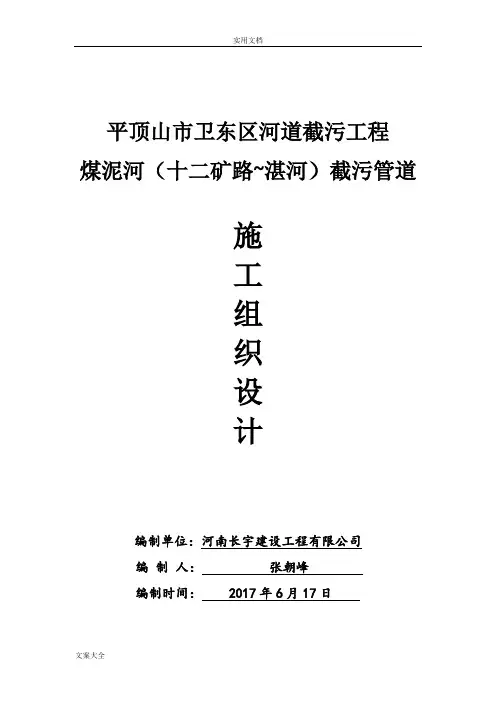

市卫东区河道截污工程
煤泥河（十二矿路~湛河）截污管道
施
工
组
织
设
计
编制单位：长宇建设工程
编制人：朝峰
编制时间：2017年6月17日

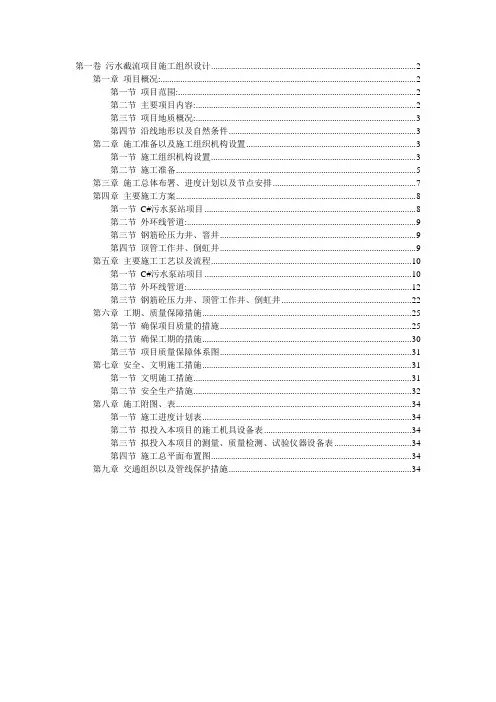

目录
市卫东区河道截污工程施工组织设计 (1)
工程概况： (1)
工程围： (1)
主要工程容： (1)
工程地质概况： (1)
沿线地形及自然条件 (2)
施工准备及施工组织机构设置 (2)
施工组织机构设置 (2)
施工准备 (3)
施工总体布署、进度计划及节点安排 (5)
主要施工方案 (6)
工期、质量保证措施 (9)
确保工程质量的措施 (9)
确保工期的措施 (10)
安全、文明施工措施 (11)
文明施工措施 (11)
安全生产措施 (12)
施工附图、表 (14)
施工进度计划表 (14)
拟投入本工程的施工机具设备表 (11)
拟投入本工程的测量、质量检验、试验仪器设备表 (11)
施工总平面布置图 (11)
交通组织及管线保护措施 (12)
市卫东区河道截污工程施工组织设计
工程概况：
工程围：
本合同段为市卫东区河道截污工程项目煤泥河（十二矿路-湛河）截污管道段，该工程项目全长4333m。煤泥河污水管道由北向南，汇入湛岸现状污水管涵，管道采用坐标定位；管道桩号0+000位于煤泥河与湛河交叉口处，该处坐标X=3733616.147，Y=441593.240。
主要工程容：
本工程包括：
1、钢带增强PE螺旋波纹管-DN1000，SN8，2693米
2、钢带增强PE螺旋波纹管-DN800，SN8，917米
3、HDPE双壁波纹排水管-DN500，SN8，169米
4、HDPE双壁波纹排水管-DN400，SN8，524米
5、焊接钢管-D529*8，30米
6、砖砌污水检查井-Ф1500，6座砖砌
7、塑料密封检查井-Ф1200，44座HDPE
8、塑料密封检查井-Ф1000，18座HDPE
9、砖砌污水检查井-Ф1000，51座砖砌
10、砖砌截流井4座，砖砌截流渠5座
11、检查井安全网61套
工程地质概况：
标段工程地质情况主要为：杂填土，褐黄色粘土，灰色粉质粘土，灰色粉砂、粘质粉土（或灰色砂质粉土），灰色（淤泥质）粘土，灰色粉质粘土等。
施工时，开槽埋管主要开挖至灰色粉砂、粘质粉土（或灰色砂质粉土）及灰色（淤泥质）粘土层。
沿线地形及自然条件
煤泥河污水管道由北向南，沿途收纳煤泥河周边街坊汇入的污水，管道采用坐标定位；管道桩号0+000位于煤泥河与湛河交叉口处，该处坐标为
X=3733616.147，Y=441593.240。管道及检查井定位，污水管道在煤泥河河底，管道及检查井依据图中的管道桩号，相对距离以及绝对标高进行定位。沿途经过十二矿路、开发二路、平安大道、矿工路、建设路汇入湛河。其中几条道路为交通繁忙道路，施工过程较为困难，因此施工过程应避开交通繁忙时间段。
施工准备及施工组织机构设置
施工组织机构设置
项目组织准备：
我们以项目经理为首的经理部领导组成领导班子及时组织项目经理部有关人员尽快完成施工测量、及时办理施工许可证、管线监护绿卡及道路施工许可；尽快完成施工现场的围护和建点工作，尽早开始工程施工。
施工组织机构设置：
我们组建项目经理部，下设四个施工工区并配备充足的施工机械、设备和有经验的施工人员组成的施工队伍，通过合理的、科学的施工组织设计和安排，分别负责由十二矿路至湛河的管道开槽埋管施工，对于途径平安大道、开发二路、矿工路、建设路的过路管道作为施工重点，排技术负责人和有经验的安全人员全程跟踪施工，保证安全，质量合格的前提下按期完成施工任务。
详见施工组织机构设置图
施工组织机构图
施工准备
（一）、施工测量
设专门的测量组负责标段的施工测量。及时组织测量人员接桩、复测，并
尽快完成施工现场的定线测量和施工放样，并对控制桩及时放设护桩；并将测量结果报工程师，以确保施工现场的围场、建点工作及时完成和工程施工的正常进行。
（二）、临时工程
1、临时水、电
施工用水、用15吨水车一辆流动供水，沿途设置9立方水箱作为固定水点提供的位置接水、接电后在围场围沿线供给至各用水、用电点；过开发二路路处采取架空电缆通过；开槽施工及距用电点较远处采用自备发电机供电或自行联系距施工点较近位置的电力供应。沿线配备3台150KVA的发电机备用。
2、办公、生活用房及生产用房
办公、生活用房在建设路与开发二路交叉口附加租赁办公室；生产用房沿途用地位置设水泥库及砼搅拌站，并与办公、生活用房隔离。职工驻地设在我公司基地。沿线设临时工棚。
3、施工临时设施
施工前，首先完成施工区域的围场，在平安大道口、建设路口设大门开口，其余用围墙封闭；在平安大道线侧及建设路口段的高度不低于2.5米，其余不低于1.8米的围墙；围场后对施工动土围进行物探，以确定管线位置；开槽埋管过平安大道路口及建设路口施工时，采用先做窨井再分次封半幅路设临时围场的方法组织施工。施工时，在各工区工地围设临时砼搅拌站；湛河施工区时，采用木桩草袋坝兼做围堰、便道，在便道两侧修筑排水沟，并配备水泵抽水做到施工、便民两不误。
（三）、原材料采购、试验、检验
1、钢材、水泥、碎石、砂子：本工程钢材、水泥由业主认可市场采购，碎石采用鲁山石料场产品，砂采用沙河中粗砂；原材料进场前首先进行材料的抽检试验，进场材料必须有合格证；试验、检验合格后方可进场。进场后，应及时进行材料的抽检和力学性能试验并将试验结果报工程师批准后方可使用。
2、管材：选定的供应单位必须具有当地（省级）主管部门核定的波纹管构
