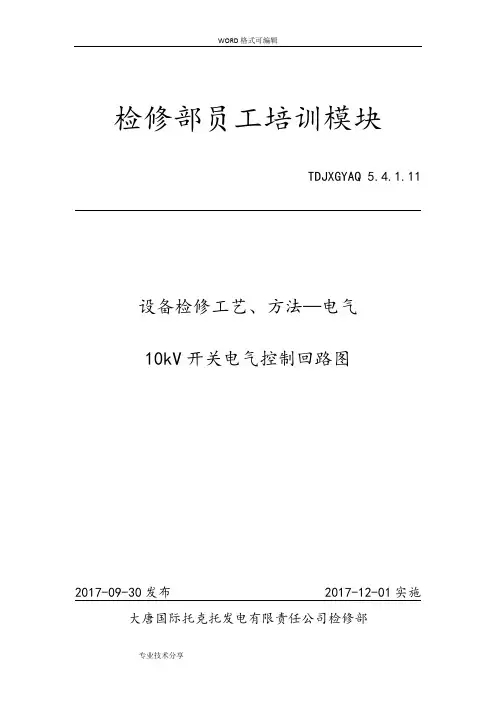

检修部员工培训模块
TDJXGYAQ 5.4.1.11
设备检修工艺、方法—电气
10kV开关电气控制回路图
2017-09-30发布 2017-12-01实施大唐国际托克托发电有限责任公司检修部
目录
1、符号及说明 (3)
2、断路器的控制回路的基本要求 (3)
3、断路器控制回路详解 (4)
编制人：张志峰主讲人：张志峰
10kV开关电气控制回路图
1、符号及说明
1.1 如图所示为托克托发电厂五期10kV开关VBG-12P的电气原理图。
1.2 图中操作电源选用AC/DC110V。
图1手车式电气原理图
1.3 图中：HQ：合闸线圈；TQ：分闸线圈；M：储能电机；R0：电阻；S8：辅助开关（当手车在试验位置切换）；
S9：辅助开关（当手车在工作位置切换）；SP5：合闸闭锁用电磁铁辅助开关；S2：微动开关；DL：辅助
开关；U：桥式整流器（直流时取消2U~4U）；K1：合闸闭锁线圈；K0：防跳继电器；Y7~Y9：过流脱扣
器；X：航空插头；L1~L10：连接线；PCB：线路板。
1.4 图中包括电机回路、合闸回路、闭锁回路、分闸回路、辅助回路。
2、断路器的控制回路的基本要求
2.1、应能监视控制电源及跳、合闸回路的完好性：断路器的控制电源最为重要，一旦失去电源断路器便无法操作。
因此，无论何种原因，当断路器控制电源消失时，应发出声、光信号，提示值班人员及时处理。
2.2、具有防止多次合、跳闸的“跳跃”闭锁装置。断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才
发生。发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸，故必须采取闭锁
措施。
2.3、能指示断路器的合闸、跳闸位置状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作
信号。
2.4、合闸或跳闸动作完成后，应使命令脉冲自动解除。跳、合闸命令应保持足够的时间长度，并且当跳闸或合闸
动作完成后，命令脉冲能自动解除。因断路器的机构动作需要一定的时间，跳、合闸时主触头到达规定位置
也要有一定的行程，这些加起来就是断路器的固有动作时间及灭弧时间。命令保持足够的时间长度就是保障
断路器可靠的跳、合闸。为了加快断路器的动作，增加跳、合闸线圈中电流的增长速度，要尽可能的减小跳、
合闸线圈的电感量。为此跳、合闸线圈都是按短时带电设计的。因此跳、合闸操作完成后，必须自动断开跳、
合闸回路，否则会烧坏跳闸或合闸线圈。通常由断路器的辅助触点自动断开跳合闸回路。
2.5、断路器具备可靠的闭锁回路。断路器的操作机构动力消失或不足时，例如弹簧机构的弹簧未拉紧，液压机构
或气压机构压力不足时，应闭锁断路器的动作，并发出信号
3、断路器控制回路详解
3.1、图二所示为断路器储能电机回路
3.2、工作原理：航空插头25、35接DC/AC110V电源，2S为微动开关，该微动开关触电2S1、2S2为常闭触
点，电机回路接通，储能电机动作给储能弹簧储能，当储能结束时，储能弹簧将微动开关2S触动，2S1、
2S2断开。结束储能。
合闸闭锁，在断路器闭锁不满足的情况下禁止合闸。
辅助开关DL，DL13、DL14为常开触点，DL11、DL12
为常闭触点，当断路器闭合，常开变常闭，常闭变
常开。
防跳开关，K0接触器未得电时K02、K03闭合，K0
得电后，K03、K05闭合。
图3合闸回路
3.3、合闸回路工作原理：航空插针4/14提供直流110V电源，通过整流桥2U，开关储能，3S2闭合，合闸回路
闭合。当合闸线圈HQ得电后吸合，断路器合闸，辅助开关DL13、DL14闭合。K0继电器得电后，K03，
K05接通，K02、K03断开，K0自保持，合闸线圈回路断开，达到防跳功能。
闭锁电磁铁，K1未得电，合闸回路
不导通。
辅助开关DL81、DL82常闭触点。
S8：辅助开关（当手车在试验位置
切换）
S9：辅助开关（当手车在工作位置
切换）
图4闭锁回路
3.4、闭锁回路工作原理：当手车在相应的位置时，辅助开关闭合，闭锁回路闭合，闭锁电磁铁K1吸合，合闸闭
锁回路可以闭合，才能合闸，否则断路器无法合闸。
分闸线圈TQ，航空插针30/31得
电，TQ分闸线圈回路闭合，断路
器分闸。
辅助开关DL63、DL64，当开关闭
合时断开，开关合闸时闭合，只
有断路器在合闸状态才能分闸动
作。
图5分闸回路
3.5、分闸回路工作原理：分闸线圈TQ，航空插针30/31得电，TQ分闸线圈回路闭合，断路器分闸。辅助开关
DL63、DL64，当开关闭合时断开，开关合闸时闭合，只有断路器在合闸状态才能分闸动作。
考核题目
1、分闸回路的电源航空插针是多少（）
A、4/14
B、25/35
C、30/31
D、20/49
2、当储能电机储能完毕时下列哪个微动开光（）动作
A、S2
B、DL
C、S8
D、S9
3、下图哪个符号表示储能电机（）
A、B、
C、D、
4、断路器的，应有明显的位置信号，故障时，应有明显的动作信号。
5、五期真空断路器的控制电源电压是AC/DC V内。
