仪表工理论试题
一填空题 (A)
1.填[气开或气关]：
1)压缩机入口调节阀应选( 气关 )式.
2)压缩机旁路调节阀应选( 气关 )式.
3)压缩机出口压力调节系统，其调节阀装于放空管线上时，应选(气关 )式.
4)汽包蒸汽出口调节阀应选( 气关 )式.
5)汽包给水调节阀应选( 气关 )式右附加保位阀.
6)贮罐压力调节系统的调节阀应选( 气关 )式.
7)贮罐液位调节系统，当调节阀装在入口管线时，应选( 气关 )式.
8)贮罐液位调节系统，当调节阀装在出口管线时，应选( 气开 )式.
2.关小与调节阀串联的切断阀，会使可调比变( 小 )，流量特性变( 差 ).
3.调节器的正作用一般是指测量增加，输出( 增加 )；而调节器的反作用则指测量增加，输出
( 减少 ).
4.节流孔板前的直管段一般要求（ 10 ）Ｄ，孔板后的直管段一般要求（５）Ｄ.为了正确
测量，孔板前的直管段最好（20 ）Ｄ，特别是孔板前有泵或调节阀时，更应如此.
5.在孔板加工的技术要求中，上游平面应和孔板中心线（垂直），不应有（可见伤痕），上游面
和下游面应（平行），上游入口边缘应（锐利无毛刺和伤痕）.
6.1151差压变送器采用可变电容作为敏感元件，当差压增加时，测量膜片发生位移，于是低压侧的电容
量(增加)，高压侧的电容量(减少 ).
7.调节阀所能控制的最大流量[Qmax]与最小与流量[Qmin]之比，称为调节阀的(可调比)，以R表示.
8.调节阀实际可调比取决于(阀芯结构)和(配管状况).
9.我国生产的直通单、双座调节阀，R值为(30).
10.被调介质流过阀门的相对流量[Q／Qmax]与阀门相对行程[１／L]之间的关系称为调节阀的(流量特性).
阀前后压差保持不变时，上述关系称为(理想流量特性).
11.实际使用中，阀前后压差总是变化的，此时上述关系称为(工作流量特性).
12.理想流量特性取决于(阀芯形状).
13.用浮筒式液位计测量液位是基于（阿基米德）原理．
14.液位处于最高时，浮筒液位计的浮筒（全部）被液体浸没，浮筒所受的浮力（最大），扭力管所产生的
扭力矩（最小），输出信号（最大）．
15.要把浮筒室的放空阀打开时必须先把上下游的（切断）阀（关闭）．
16.用浮筒式液位计测量液位时的最大测量围就是（浮筒）长度．
17.调节阀前后压差较小，要使泄漏量小，一般可选用（单座）阀．
18.调节低压差、大流量气体，可选用（蝶）阀．
19.调节强腐蚀性流体，可选用（隔膜）阀．
20.噪音较大时，可选用（套筒）阀．
21.非线性误差是指检验曲线与相应直线之间的（最大偏差）．若无其它规定，非线性误差是对输出而言，
按量程的（百分数）来表示．
22.零点误差是指仪表在规定的参比工作条件下，输入为零时的（误差）．如果输入为测量围下限值时，则
称为（始点误差）．
23.稳定性是指在规定工作条件下，输入保持恒定时，仪表输出在规定时间保持不变的（能力）．
24.零漂是指仪表在参比工作条件下，输入一个恒定的值（零或测量围的下限值）时的（输出变化）．
25.当测量稳定压力时，正常操作压力应为量程的（1／3～1／3），最高不得超过测量上限的（3／4）．
26.当测量脉动压力时，正常操作压力应为量程的（1／3～1／2），最高不得超过测量上限的（2／3）．
27.当测量高压压力时，正常操作压力应为量程的（3／5）．
28.使用方根流量刻度时最大流量不超过满度的（９５％）正常流量为满度的（７０～８０％）最小流量
不小于满刻度的（３０％）．
29.绝对温度２７３．１５Ｋ，相当于摄氏（0）℃．
30.摄氏－１８２．９６２℃，相当于绝对温度（９０．１８８）Ｋ．
31.热电偶的热电特性由（电极材料的化学成分和物理性能）所决定．热电势的大小与（组成热电偶的材
料）及（两端温度）有关，与热偶丝的（粗细）和（长短）无关．
32.1千克力[kgf]=( 9.80665 )牛顿[N]
33.得到电压或电流信号以后，经过一定时间再动作的继电器称为（时间继电器）.
34.干扰线与套管之间以及套管与信号线之间存在分布电容，所以容易形成静电感应，只有（接地），
这种静电感应才会消失.
35.按工作原理分，物位测量仪表可分为（直读式）、（浮力式）、（静压式）、（电
磁式）、（声波式）、（核辐射式）等类型.
36.温度变化对科氏力的大小（无影响），但对测量管的扭曲（有影响），因为温度变化对流量管
的弹性系数（有影响）.
37.在意外的情况下，金属控制柜金属部分带电，工作人员一且接触就可能发生触电事故.防止此类
事故最有效、最可靠的办法是将金属部分可靠地与连接，这样的接地叫（接地保护）.
38.汽轮机的超速试验时，应检查超速信号的（动作值）和保护装置的（动作情况）.
39.为了解决导压管线被腐蚀、被堵塞的问题，可采用（法兰式差压变送器），这种变送器的（法
兰）直接与容器上的法兰相接，在膜盒，毛细管和测量室所组成的密封系统充满（硅油），作为传压介质.
40.在一般情况下气动调节阀应选用（薄膜式）执行机构，大口径和高压差时应选用（活塞式）执
行机构，大转矩蝶阀应选用（气动长行程）执行机构．
41.随着DCS和PLC的发展，两者之间的界线越来越（模糊），功能相互（渗透）.
42.仪表上接线盒的引入口不应（朝上），当不可避免时，应采取（密封）措施.
43.节流件的安装方向，必须使流体从节流件的（上游端面）流向节流件的（下游端面）.
44.孔板的锐边或喷嘴的曲面侧应（迎着）被测流体的流向.
45.节流件必须在管道吹洗后安装，安装节流件的密封垫片的径不应小于（管道的径）.夹紧后
不得突入（管道壁）.
46.滞后时间又叫（时滞），它是从输入产生变化的瞬间起，到它所引起的输出量开始变化的瞬间
为止的（时间间隔）.
47.横河EJA智能变送器的传感器是（硅谐振）式，它将被测参数转换成（硅梁的振动频率），然
后通过测频率来得到被测差压或压力值.
48.反馈是把系统的（输出）信号，不断直接地或经过中间变换后（全部或部分）地
返回输入端.
49.开环调节系统的控制信号取决于（给定的输入信号），而闭环系统的控制信号取决于（参考
输入信号和反馈信号之差）.
50.DCS系统一般有3个地：（安全保护）地、（仪表信号）地和（本安）地．
51.直接安装在设备或管道上的仪表在安装完毕后，应随同设备或管道系统进行（压力试验）.
52.仪表管路埋地敷设时，应经（试压合格）和（防腐处理）后方可埋入.直接埋地的管路连接时必
须采用（焊接），在穿过道路及进出地面处应应加（保护套管）.
53.按测量原理分，超声波流量计测量流量的方法现在用得最多的是传播速度差法和（多普勒频移
法）.
54.用于工业核仪表的射线多为（β）、（γ）、（Χ）射线，也有用（α）射线
的.
55.管路的防冻，主要有（电伴热）和（蒸汽伴热）两种方法.
56.测量滞后一般由（测量元件特性）引起，克服测量滞后的办法是在调节规律中（加微分环节）.
57.阀门定位器是基于（力平衡）原理工作的．
58.直接安装在管道上的仪表，宜在（管道吹扫后压力试验前）安装，当必须与管道同时安装时，
在（管道吹扫前）应将仪表拆下.
59.双法兰式差压变送器毛细管的敷设应有（防护措施），其弯曲半径应小于（50mm），周围温度
变化剧烈时应采取隔热措施.
60.执行机构的（机械传动）应灵活，无松动和卡涩现象.
61.雷达液位计的测量围按照产品型号而定，一般在（0-20m～0-35m）之间.
62.差压计或差压变送器（正负压室）与测量管道的连接必须正确，引压管倾斜方向和坡度以及（隔
离器）、（冷凝器）、（沉降器）、（集气器）的安装均应符合设计文件的规定.
63.仪表及控制系统的（信号回路接地）、（屏蔽接地）应共用接地装置.
64.用吹气法测量液位，当压力变送器安装位置不能高于最高液位时，必须安装（弯管），其高度
必须超过（最高液位），以防止（被测介质）进入变送器.
65.测量液体压力时，取压点应在（管道下部），测量气体压力时，取压点应在（管道上方）.
66.一般分析仪表主要由四部分组成(采样，预处理及进样系统)（分析器）(显示及数据处理)（电
源）；
67.常用的干燥剂有（P2O5）（硅胶）（氢氧化钾）（Cacl2）（生石灰）；
68.过程分析仪表按工作原理可分为（磁导式分析仪）（热导式分析仪）（红外线分析仪）（工业
色谱仪）（电化学式分析仪）（热化学式分析仪）（光电比色式分析仪）；
69.红外线气体分析仪表是根据：非（惰性）和非（双原子）气体（有选择的）吸收（某一波段），
红外线光能的原理制成的.
70.工业PH计由（发送器）和（测量仪）两大部分组成，发送器由（玻璃电极）和（甘汞电极）组
成，它的作用是把PH值转换成（直流信号），工业PH计的测量仪器一般用（电子电位差计）；
71.我公司目前用的气体分析仪有四种，分别是（热导式分析仪），（磁压式分析仪）（红外线分
析仪）（工业色谱仪）.
72.35%~75%的氢分析仪，对应输出4~20mA.当通入55%的氢气时输出电流是（12）mA.
73.应用最广泛的工业核仪表是（料位计）（密度计）（厚度计）（核子秤）
74.常用的料位检测放射源是（钴－60）和（铯－137）.放射性的一个主要参量是（半衰期），它
是（放射性强度衰减一半）所经历的时间.，各种射线都具有不同的能量，同种射线的（能量）越高，（穿透）能力越强.
75.红外线分析仪是分析气体中的（体积）含量，它的理论依据是（克拉伯龙方程），其表达式为
（I＝I0e-kcl）,用红外线分析CO时，常量表气室长度（短于）微量表气室.
76.氧表禁油是因为（氧压力表在氧含量高的情况下，可以和油脂起反应产生爆炸）
77.放射性料位计液位越高，接收的射线（越弱）
78.在红外线气体分析仪中滤波气室的作用在于完全吸收掉(干扰组分对应的红外线波段)，而对应
于测量组分所吸收的红外线波段能很好的(通过)
79.所谓的红外线是微波长（大于）可见光的波长，比微波波短的（电磁波）.
选择题
1. 在节流装置的流量测量中进行温度、压力等修正是修正什么误差 ? 答文:Ｃ
Ａ．疏忽误差
Ｂ．偶然误差
Ｃ．系统误差
2. 压力表的使用围一般在它量程的1/3～2/3处.如果低于1/3，则答文:C
A．因压力过低仪表没有指示
B．精度等级下降
C．相对误差增加
3. 用双法兰液面计测量容器的液位（如图）．液面计的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，则液面计答:Ｄ
Ａ．零点上升，量程不变；
Ｂ．零点下降，量程不变；
Ｃ．零点不变，量程增大；
Ｄ．零点和量程都不变．
4 指出这种情况属于何种误差？
用一只普通万用表测量同一个电压，每隔十分钟测一次，重复测量十次，数值相差造成误差．答文:ＢＡ．系统误差
Ｂ．随机误差
Ｃ．疏忽误差
5. 氧化锆检测所得的氧含量与其电势的关系是答文:B.
A.正比
B.反比
6. 仪表的精度级别指的是仪表的：答文:Ｅ．
Ａ．误差；
Ｂ．基本误差；
Ｃ．最大误差；
Ｄ．允许误差；
Ｅ．基本误差的最大值．
7. 校对０～１．６ＭＰａ，１．５级的工业压力表时，应使用标准压力答文:Ａ
Ａ．０～１．６ＭＰａ，０．５级
Ｂ．０～２．５ＭＰａ，０，３５级
Ｃ．０～４．０ＭＰａ，０．２５级
8. 在管道上安装孔板时，如果将方向装反了会造成：答文:B
A．差压计倒指示；
B．差压计变小；
C．差压计指示变大；
D．对差压计指示无影响．
9. 用压力法测量开口容器液位时，液位的高低取决于：答文:Ｂ
Ａ．取压点位置和容器横截面；
Ｂ．取压点位置和介质密度；
Ｃ．介质密度和横截面．
10. 用差压法测量容器液位时，液位的高低取决于：
Ａ，容器上，下两点的压力差和容器截面；
Ｂ．压力差，容器截面和介质密度；
Ｃ．压力差，介质密度和取压点位置．
答文:Ｃ
11. 在喷嘴档板机构中，节流孔的直径比喷嘴直径：
Ａ．大；
Ｂ．小；
Ｃ．可能大，也可能小．
答文:Ｂ
12. 甲，乙两块膜片的有效面积相等，但刚度甲比乙大，则当作用在它们上面的压力相等时，如果两者均没有位移，则甲的输出为：
Ａ．比乙大；
Ｂ．和乙相同；
Ｃ．比乙小．
答文:Ｂ
13. 对于调节器＂正＂．＂反＂作用的定义，如下几种说法中你认为哪种才是严格无误的？
Ａ．调节器的输出值随测量值的增加而增加的．为＂正＂作用，反之为＂反＂作用
Ｂ．调节器的输出值随偏差值的增加而增加的，为＂正＂作用，反之为＂反＂作用
Ｃ．调节器的输出值随正偏差值的增加而增加的，为＂正＂作用，而调节器的输出值
随正偏差值的增加而减小的为＂反＂作用．
答文:Ｃ
14. 控制高粘度，带纤维，细颗粒的流体选用
下列哪种调节阀最为合适？
Ａ．蝶阀；
Ｂ．套筒阀；
Ｃ．直通双座阀；
Ｄ，偏心旋转阀；
Ｅ．角形阀．
答文:Ｄ
15. 下列记述中，哪一条是正确的？
Ａ．阀门定位器的输出信号大小现输入信号大小成正比；
Ｂ．阀杆的行程与阀门定位器输入信号大小成正比；
Ｃ．阀杆行程与阀门定位器输出信号大小成正比；
答文:Ｂ
16. 调节系统中调节器正．反作用的确定是依据：答文:Ｂ
Ａ．实现闭环回路的正反馈；
Ｂ．实现闭环回路的负反馈；
Ｃ．系统放大倍数恰到好处；
Ｄ．生产的安全性．
17. 氧化锆分析器在以下两种温度下才能正常工作：答文:Ｂ
Ａ．６００℃以下；
Ｂ．６００－８５０℃；
Ｃ．８５０℃以下．
18．伴热蒸汽压一般不超过（B )MPa.
A．O．5MPa； B．1. 0MPa； C. 1．5MPa； D．2．0MPa
19. 抗干扰有许多方式，其中双绞线是( B )方式.
A．物理隔离； B．减小磁干扰； C.屏蔽； D.消磁
20.对于PLC的接地系统，其接地电阻应小于(A ).
A．4Ω； B．6Ω； C 7Ω； D．1Ω
21.使用砂轮机时人应站在砂轮的（B）.
A、正面；
B、侧面；
C、两砂轮中间；
D、背面
22.G3/4″为管螺纹，其3/4″指的是（A）
A、管的孔直径；
B、螺纹部分的直径；
C、管子的壁厚；
D、螺纹的螺距
23.有一法兰规格为ANSI 150 LB 3″，它的实际使用压力为（C）
A、150LB；
B、大于150LB；
C、可能大于也可能小于150LB
24.串级调节系统的方块图中有（A、B、D、E）
A、两个调节器；
B、两个变送器；
C、两个调节阀；
D、两个被测对象；
E、两个给定值
25.补偿导线的正确敷设，应该从热电偶起敷设到（D）为止.
A、就地接线盒；
B、仪表盘端子板；
C、二次仪表；
D、与冷端温度补偿装置同温的地方
26.一测量管道蒸汽压力的压力表安装在管道下部5m处，其测量的压力值比管道实际压力值(A )．
A.偏大；
B.偏小； C．不变
27.调节器的比例度和积分时间正确说法是( B ).
A.比例度越大，比例作用越强；
B．积分时间越小，积分作用越强；
c．比例度越大，比例作用越弱，积分时间越大，积分作用越强；
D．比例度越小，比例作用越弱，积分时间越小，积分作用越弱
28.直行程调节阀安装在工艺管道上的最佳位置是(B ).
A.水平； B．垂直； C．任意
29．在流量补偿中进行的压力、温度修正是修正的(A )误差．
A.系统误差； B．偶然误差； C.疏忽误差； D．随加误差
30.若一台压力变送器在现场使用时发现量程偏小，将变送器量程扩大，而二次显示仪表量程未做修
改，则所测压力示值比实际压力值(B )．
A.偏大；
B.偏小；
C.不变
31.锅炉燃烧调节中的风量调节一般选用( B )．
A．均匀调节系统； B.比值调节系统； C．前馈调节系统； D.三冲量调节系统
32.用压力法测量开口容器液位时，液位的高低取决于（B）.
A、取压点位置和容器横截面；
B、取压点位置和介质密度
C、介质密度和横截面
33.调节阀在实际运行时阀位应当在（A）为适宜.
A、30%～80%；
B、15%～90%；
C、20%～100%
34.双法兰变送器的响应时间比普通变送器要长，为了缩短法兰变送器的传送时间，变送器的环境
温度（A）
A、不宜太低；
B、不宜太高；
C、要恒定
35.被分析的气体含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于（B）度.
A、20；
B、15；
C、30；
D、45
36.膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单
向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有( A ).
A．限位装置； B．锁定装置； C．泄压装置； D．单向过载保护装置
37.差压测量管路冲洗时，应先打开(C ).
A．二次阀门； B．排污阀门； C.平衡阀门； D.一次阀门
38.在蒸汽流量阶跃增大扰动下，汽包水位(A )．
A．出现“虚假水位”； B．立即上升； C立即下降； D．不变
39.铜热电阻测温围是( B ).
A．O～500℃； B．-200~850℃； C．0~1000℃； D．-50~150℃
40.被调参数选择应遵循的原则有(A、B、C、D ).
A.能代表工艺操作指标或能反映工艺操作状态；
B.可测并有足够大的灵敏度；
C.独立可控；
D.尽量采用直接指标； E．必须采用工程单位
41.有一台电气阀门定位器，表现为有输入电流信号，但执行机构不动作，你认为原因有(B、C )．
A.力矩转换线圈断线； B．供气压力不符合要求； C.连接错误
42.补偿导线的正确敷设，应该从热电偶起敷设到（D）为止.
A、就地接线盒；
B、仪表盘端子板；
C、二次仪表；
D、与冷端温度补偿装置同温的地方
43.调节阀经常小开度工作时，宜选用( A )特性.
A.等百分比；
B.快开； c直线
44.对于PLC的接地系统，其接地电阻应小于( A ).
A．4Ω； B．6Ω； C 7Ω； D．1Ω
45.当温度取源部件与工艺管道呈倾斜安装时，取源部件应(B )介质流向插入．
A.顺着；
B.逆着； C不受上述规定限制
46.偶丝越细，则( B ).
A.灵敏度越高； B．反应越快； C.越耐用； D．灵敏度越低
47.压力表在现场的安装需(A ).
A.垂直；
B.倾斜； C．水平； D．任意角度
48．仪表设备使用24VDC电源的电压，其电压围不超过(C ).
A．土1％； B．土3％； C．土5％； D．土l0％
49. 抗干扰有许多方式，其中双绞线是( B )方式.
A．物理隔离； B．减小磁干扰； C.屏蔽； D.消磁
50.超声波流量计上、下游直管段的长度应符合设计文件要求.对于水平管道，换能器的位置应在与
水平直径成（C）夹角的围.
A、90o；
B、30o；
C、 45o
51.导压管应以尽量短的路径敷设，是为了（C）.
A、减少热量损失；
B、减少震动；
C、减少测量时滞；
D、增大稳定性
判断题
1.保护接地应牢固可靠，可接到电气的保护接地网上，但不应串联接地.（√
2.标准节流装置是在流体的层流型工况下工作的.（×）
3.电磁流量变送器和化工管道紧固在一起，可以不必再接地线.（×）
4.电磁流量计是不能测量气体介质流量的.（×）
5.调节阀口径大或压差高时可选用活塞式执行机构.（√）
6.调节低差压、大流量气体，可选用蝶阀.（√）
7.储罐压力调节系统的调节阀应选气开式.（×）
8.法兰变送器的法兰盘和介质是不接触的，所以碳钢法兰也可用于腐蚀性介质.（√）
9.法兰变送器的零点调整和零点正负迁移是一回事，只是叫法不同.（×）
10.当某一调节系统的稳定性和品质不能满足预定的要求时，可以通过改变除受控系统对象以外的
系统结构及参数或添加一些元件来调整．(× )
11.气开气关阀的选择主要是从工艺角度考虑．当系统因故障等使信号压力中断时，阀处于全开还
是全关状态才能避免损坏设备和保护操作人员.( √ )
12.DCS系统的发展趋势是朝着管控一体化的生产管理系统，即计算机集成制造系统(CIMS)的方向发
展.(√)
13.仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，可以串联
接地. （√）
14.控制仪表可以具有信号转换、运算、记录、显示、操作、控制、执行、监视和保护等功能.控制
器有时也称为调节器. （×）
15.测量酸、碱的仪表和设备可以安装在酸、碱室，其他仪表不得安装在酸、碱室.（√）
16.热处理的目的是改善金属材料性能.（√）
17.变送器的量程比越大，则它的性能越好，所以在选用智能变送器时，主要应根据它的量程比大
小.（×）
18.串级调节系统可以用于改善纯滞后时间较长的对象，有超前作用.(√ )
19.气开阀无信号时，阀处于全开位置，气关阀则处于全关位置.（× )
20.调节阀按照动力源可分为气动、液动、电动.按阀芯动作形式分直行程和角行程. ( √ )
21.调节阀应用气动薄膜执行机构优点是结构简单，动作可靠．缺点是膜片承受的压力较低，如果
提高输出力，通常的做法是增大尺寸. ( √ )
22.气动调节阀的事故开或事故关就是指输人信号故障时，阀门所处的位置．( × )
23.某气动调节阀若是关不死，原因是阀芯与阀座磨损太严重．(× )
24.集散控制系统(DCS)应该包括常规的DCS，可编程序控制器(PLC)构成的分散控制系统和工业PC
机(IPC)构成的分散控制系统. ( √ )
25.一般DCS系境必须有两个地：安全保护地和本安地．( × )
26.安全栅的接地应和安全保护地相接. (× )
27.自动调节系统是具有反馈的闭环调节系统. (× )
28.通常用最大相对百分误差来确定仪表的精度．(√ )
29.仪表的精度等级是指仪表在规定工作条件下允许的最大百分误差.( √ )
30.强电系统与弱电系统可以公用接地. (× )
31.在防爆区域，电缆沿工艺管道设时，当工艺介质的密度大干空气时，电缆应在工艺管道上方.
(√)
32.各种补偿导线可以通用，因为它们都起补偿作用．(× )
33.补偿导线接反时，测量结果不影响. (× )
34.与电阻温度计相比，热电偶温度计能测更高的温度. (√ )
35.同型热电偶偶丝越细、越长，则输出电势越高．（×）
36.压力表的检定一般分增压检定(正行程)和降压检定(反行程)，并且在每一检定点上要进行轻敲，
前后示值检定．( √ )
37.压力表不必垂直安装．(× )
38.用差压法测液位，启动变送器时应先打开平衡阀和正负压阀中的一个阀，然后关闭平衡阀，开
启另一个阀．( √ )
39.差压式液位计的安装位置可以安装在最低液位之上. (× )
40.吹气法测量液位，敞口容器和闭口容器都适用. ( × )
41.调节器的输出大小与输入有关，正作用控制器输入越大输出越大，反作用控制器输入越大输出
越小. ( × )
42.锅炉汽包虚假液位产生原因为汽包介质密度不稳定，变送器按一定密度设置而造成测量不准确.
( × )
43.均匀调节系统通常对液位和流量两个参数同时兼顾，两个参数在允许的围披动，不稳定在某定
值上. (√ )
44.用浮筒式液位计测量液位时，液位越高，扭力管所产生的扭角越大；液位越低，产生的扭角越
小.( × )
45.热电偶的E(200℃，100℃)等于E(100℃，0℃).( × )
46.选定的单位相同时，测量值小数点后位数愈多，测量愈精确 .( √ )
47.标准节流装置是在流体的层流型工况下工作的．( × )
48.角接取压和法兰取压只是取压的方式不同，但标准孔板的本体结构是一样的．( √ )
49.在用浮筒液面计测量液面时，为了保证浮筒在浮筒室自由运动，因此浮筒液位计的垂直安装度
要求非常严格．( × )
50.在用差压变送器测量液体的液面时，差压计的安装高度可不作规定，只要维护方便就
行．( × )
51.由于补偿导线是热偶的延长，因此热偶电势只和热端、冷端的温度有关，和补偿导线与热偶连
接处的温度无关．( × )
52.选定的单位相同时，测量值小数点后位数愈多，测量愈精确 .( √ )
53.精炼的微量表样气的干燥剂用CaCl2，而变换的CO表样气的干燥用硅胶( √ )
动手能力的测试为检修作业指导书中任意抽取三个，写出全部的容.
一．基础填空 题 1、初级基础填空题（ YCJTIA001- 026 ） 001. 调节阀由（ ）和（ 执行机构 阀体部件 002．同一条管线上同时有一压力一次点和温度一次点，压力一次点在温度一次点的（ 上游 003. 热电偶的安装地点应远离磁场，且冷端温度不大于（ 100 oC 004. 压力取压部件的安装应选在介质（ 流速 ）两部分组成。 ）稳定的地方。 )o C 005. 安装标准节流装置时，节流件前端面应与管道轴线垂直，不垂直度不超过（ 1 o 006. 如果孔板流向装反，则入口处的阻力（ 减小 ）。 ） ，因而流量系数增大，仪表指示度变小。 007. 测量液位用的差压计，其差压量程由介质密度决定，与封液密度（ 无 008. 用万用表测量一个电路的电流， 串联 009. 一般油品脏污介质，常用（ ①18 010．螺纹接头的密封常采用（ 聚四氟乙烯生料 011. 供气管路在接仪表前，应安装 过滤器减压阀 012. 变压器绕线圈数与电压成（ 正比 电流表必须和这个电路（ ） *3 的中低压无缝钢管。 ）带。 ）。 2．中级基础填空题（ YZJTIA001-025 ） 001.自动调节系统是由（ ）、（ 调节阀 调节器 被调对象 测量变送 ）。 ）关。 ）四个主要环节组成。 003.100oC 时，分度号 K 的热电势为（ 4.095 004.热电偶产生热电势的条件是： （ 两热电极材料相异 两接点温度相异 005.在继电器线圈通电后，其常开接点处于（ ）状态，其常闭接点处于（ 闭合 断开 006.DDZ-川型差压变送器中位移检测放大器的振荡条件是（ 相位 振幅 )mv. ）。 ）状态。 ）条件和（ ）条件。
仪表工题库（初级题） 一、填空题 1. 法定计量单位就是由国家以形式规定使用或允许使用的计量单位。 答：法令；强制 2. 压力的SI单位名称是、单位符号。 答：帕斯卡；Pa 3．为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片。测氧气压力时，不得使用浸（）的垫片、（）化合物垫片；测乙炔压力时，不得使用（）垫片。 答：油有机铜 4．压力开关是一种简单的（）。当被测压力达到额定值时，压力开关发出（）信号。 答：压力控制装置警报或控制 5．转子流量计是属于（）降流量计。 答：恒压 6．热电偶产生热电势的条件是（）；（）。 答：两热电极材料相异两接点温度相异 7．热电偶的热电特性由（）所决定。热电势的大小与（）及（）有关，与热偶丝的（）和（）无关。 答：电极材料的化学成分和物理性能组成热电偶的材料两端温度粗细长短 8．温度是衡量（）的一个物理量。温度不能直接测量，只能通过其他物体（）的物理量间接地进行测量。例如水银的体积（），故可用水银的（）来衡量温度。 答：物体冷热程度随温度变化而变化随温度变化而变化体积变化量 9．放射性的一个主要参量是（），它是（）所经历的时间。 答：半衰期放射性强度衰减一半 10．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶总电势值不会因为它们的接入而改变。这是根据（）定律而得出的结论。 答：中间导体 11．噪音较大时可选用（）阀。 答：套筒 12．对于气动执行机构的选择，调节阀口径大或压差高时可选用（）执行机构。 答：活塞式 13．压缩机出口压力调节系统，其调节阀装于放空管线时，应选（）式调节阀。 答：气关式 14．为分辨S型热电偶的正负极，可根据偶丝的软硬程度来判断，较硬者是（）丝，为（）极。 答：铂铑正 15.欲分辨K型热电偶的正负极，可由偶丝是否能明显被磁化来判断，能明显被磁化者是（）丝，为（）极。 答：镍铝或镍硅负 16.热电偶的品种，标准化的有（）7种，它们有标准的（）表。 答：K、R、E、J、T、S、B 热电偶分度
仪表工试题集 1-2什么是真值？什么是约定真值，相对真值？ 1-3什么是绝对误差，相对误差和引用误差？ 1-4用一只标准压力表检定甲、乙两只压力表时，读得标准表的指示值为100kPa,甲、乙两表的读数各为101.0kPa和99.5kPa,求它们的绝对误差和修正值。 1-5某压力表刻度0~100kPa，在50kPa处计量检定值为49.5kPa，求在50kPa处仪表示值的绝对误差，示值相对误差和引用误差？ 1-6校验压力表时，得被校表的示值为50kPa，标准表的示值为49.5kPa。则被控校表的相对误差△按下面的（1）式计算，还是按（2）式计算？ （1）△=（50-49.5）/49.5=1.01% （2）△=（50-49.5）/50=1.0% 1-7什么叫系统误差、偶然误差和疏忽误差？各有什么特点产生的原因是什么？ 1-9为什么要以“均方根误差”作为衡量测量精度的标准？在实际生产中，均方根误差如何计算？ 1-10由于偶然误差的存在，因此需多次重复测量才能获得正确的结果，但在工业生产中，由于被测参数处于不断的波动之中，因此不可能进行多次同条件下的重复测量。这样，工业测量的结果是否正确？ 1-11下列数据是7台压缩机在某同一时刻的三段入口的压力测量值（单位：kPa），各台压缩机三段入口接同一气体总管。试计算这一时刻进入各台压缩机三段入口气体压力的平均值及均方根误差。 1-13某测量系统由测量元件、变送器和指示仪表组成。要求系统的允许误差（相对额定误差）为±1%。试问，选用精度分别为0.1级、0.5级和1级的测量元件、变送器和指示仪表能否满足系统对误差的要求？请用数据说明之。如不能满足，此矛盾又该如何解决？ 1-14什么叫基本误差和附加误差？ 1-17生产过程的数据记录、试验数据记录以及数据处理应当遵循的最基本的原则是什么？请应用这一原则，计算如下题目。 用五位数字电压表测一只20%精度的150欧电阻上的电压，显示值为10.523V，试算出该电阻的耗散功率和流过的电流。 1-18在上题中，如果把电阻精度由20%改为2%，则耗散功率和电流如何计算？ 1-19什么叫准确度和准确度等级？ 1-22一台精度为0.5级的电桥，下限刻度值为负值，为全量程的25%，该表允许绝对误差是1℃，试求该表刻度的上下限。
测量误差知识 一、填空题 1. 测量是以确定（量值）为目的的一组操作。 2. 测量工作实际上是一个比较过程，这个过程包括两个组成部分，即（实验）和（计算）部分。 3. 仪表运行特性通常分为（静态）和（动态）特性。 4. 测量误差是（测量值）与（被测量实际值）之间的差值。 5. 相对误差等于（绝对误差）与（真值）的比，它用来衡量测量的（准确度）。 6. 按与被测量的关系来分，误差分为（定值误差）、（累计误差）。 7. 按误差数值的表示方法，误差分为（绝对误差）、（相对误差）、（引用误差）。 8. 按误差出现的规律，误差分为（系统误差）、（随机误差）、（疏忽误差）。 9. 按仪表的使用条件分，误差分为（基本误差）（附加误差）。 10. 在流量测量中，一般都要采用温度补偿和压力补偿，这种补偿修正（系统）误差。 11. 在调校仪表时，数据的记录和数据的处理应遵循的基本原则是（有效数字原则）。 12. 绝对误差等于（给出值）与（真实值）之差。 13. 在实际测量中常常引入修正值，它与绝对值（等值反号）。 14. 在整个测量过程中保持不变的误差是（系统）误差。 15. 测量方法和理论引起的误差属于（系统）误差。 16. 人员误差是由测量者的个性或习惯所引起的误差，它是属于（系统）误差。 17. 通过引入（修正值）或改进（测量方法）尽量减少或消除系统误差。 18. 由于各种外界环境因素的变动所引起的附加误差属于（系统）误差。 19. 由于各种偶然因素的影响，即在相同的条件下，以同样的仔细程度进行多次测量，所得结果都有不相同。这种由于偶然因素产生的误差称为（偶然误差）。 20. 一次测量的偶然误差没有规律，多次测量的结果服从统计规律，因此可以通过取测量值的（算术平均值）削弱偶然误差。 21. 通常用高等级的仪表来校低等级的仪表仪器时，则高等级的仪表的示值应视为（相对真值）。 22. 用同一电流表测同一恒流电流，每隔5分钟测一次，重复多次，每次测得的值都不相同，产生这种误差现象是（随机误差或偶然误差）。 23. 调校用的标准仪器，基本误差的绝对值不应超过被校仪表基本误差绝对值的（三分之一）。 24. 现有精度为2.5级，测量范围0~10MPa的普通压力表，其刻度标尺合理分格数为（40）。 25. 16.450按偶数法则修约，保留三位有效数字为（16.4）。 26. 表示仪表精度的相对误差，非线性误差，变差都是指仪表在测量过程中达到稳态后的误差，它们都属于（静态）误差。 27. 检测系统中被测参数信息处于变动状态下，仪表示值与被测参数实际值之间的差异 为（动态）误差。 28. 误差按被测量随时间变化的速度分为（静态）误差和（动态）误差。 29. 在被测量不变时的测量误差称为（静态误差）。 30. 在被测量随时间变化的过程中进行的测量所产生的附加误差为（动态误差）。 31. 仪表的动态误差应属于系统误差范畴，它的出现是有一定规律可循，这个规律决定于仪表的（动态特性），因此更严格的衡量仪表的动态误差要看动态特性的好坏。 32. 动态误差是由于仪表（惯性）引起的，即由于仪表传递函数不是比例环节而引起的。 33. 大多数的仪表动态特性可以用仪表的（数学模型）来完整地描述。
一.基础填空题 1、初级基础填空题(YCJTIA001-026) 001、调节阀由( )与( )两部分组成。 执行机构阀体部件 002.同一条管线上同时有一压力一次点与温度一次点,压力一次点在温度一次点的( ) 上游 003、热电偶的安装地点应远离磁场,且冷端温度不大于( )o C 100o C 004、压力取压部件的安装应选在介质( )稳定的地方。 流速 005、安装标准节流装置时,节流件前端面应与管道轴线垂直,不垂直度不超过( )。 1o 006、如果孔板流向装反,则入口处的阻力( ) ,因而流量系数增大,仪表指示度变小。 减小 007、测量液位用的差压计,其差压量程由介质密度决定,与封液密度( )关。 无 008、用万用表测量一个电路的电流,电流表必须与这个电路( )。 串联 009、一般油品脏污介质,常用( )*3的中低压无缝钢管。 Φ18 010.螺纹接头的密封常采用( )带。 聚四氟乙烯生料 011、供气管路在接仪表前,应安装( ) 过滤器减压阀 012、变压器绕线圈数与电压成( )。 正比 2.中级基础填空题(YZJTIA001-025) 001、自动调节系统就是由( )、( )、( )、( )四个主要环节组成。 调节阀调节器被调对象测量变送 003、100oC时,分度号K的热电势为( )mv、 4、095 004、热电偶产生热电势的条件就是:( ),( )。 两热电极材料相异两接点温度相异 005、在继电器线圈通电后,其常开接点处于( )状态,其常闭接点处于( )状态。 闭合断开 006、DDZ-Ⅲ型差压变送器中位移检测放大器的振荡条件就是( )条件与( )条件。 相位振幅
高级仪表工试题 一、填空 1.在调校仪表时，数据的记录和数据的处理应遵循的基本原则是（）· 2．测量方法和理论引起的误差属于（）误差。 3.仪表的精度不仅与（）有关，还与仪表的（）有关。 4.表示仪表精度的相对百分误差、非线性误差、变差等都是指仪表在检测过程中达 （）后的误差，都属（）误差． 5.汽轮机的超速试验时，应检查超速信号的（）和保护装置的（）。 6.干扰线与套管之间以及套管与信号线之间存在分布电容，所以容易形成静电感应，只 有（），这种静电感应才会消失。 7.差动电容式差压变送器主要包括（）和（）两部分． 8.常用的压力校验仪器是（）和（）。 9.按工作原理分，物位测量仪表可分为（）、（）、（）、（）、（）、 （）等类型。 10.为了解决导压管线被腐蚀、被堵塞的问题，可采用（），这种变送器的（） 直接与容器上的法兰相接，在膜盒，毛细管和测量室所组成的密封系统充满（），作为传压介质。 11.双闭环比值调节系统由（）闭环回路，当主参数受干扰变化时副参数（）， 当副参数受干扰变化时主参数（）。 12.离心泵流量控制有（）、（）、（）等控制方式。 13在一般情况下应选用（）执行机构，大口径和高压差时应选用（）执行机构，大转矩蝶阀应选用（）执行机构． 14.随着DCS和PLC的发展，两者之间的界线越来越（），功能相互（）。 15.第三代集散控制系统的主要特征是（）。 16.自20世纪70年代以来，以微机为核心的分布式控制系统将现代高科技的最新成就， （）、（）、（）和（）集为一体，使自动化仪表装置向系统化、分散化、多样化和高性能化的方向产生了一个质的飞跃。 17.可编程序控制器(PLC)是综合了（）、（）和（）的一种新型的、 通用的自动控制装置． 18.现代可编程序控制的输出信号有（）、（）、（）脉冲信号和模拟 信号等。 19.差压计或差压变送器（）与测量管道的连接必须正确，引压管倾斜方向和坡度以 及（）、（）、（）、（）的安装均应符合设计文件的规定。20.综合控制系统是一个总称，它包括（）系统、（）系统、（）系统、 现场控制系统和计算机集成制造系统等。 21.仪表控制系统有（）、（）、（）、联锁系统和综合控制系统等。 22.为了使孔板流量计的流量系数α趋向稳定，流体的雷诺数应大于（）。 23.温度变化对科氏力的大小（），但对测量管的扭曲（），因为温度变化对 流量管的弹性系数（）。 24.静压式液位计是根据流体（）原理而工作的，它可分为（）式和（） 式两大类。 25.各种射线都具有不同的能量，同种射线的（）越高，（）能力越强。 26.用于工业核仪表的射线多为（）、（）、（）射线，也有用（） 射线的。 27.从PLC应用系统的角度考虑，可以将系统分成（）和（）。 二、判断题
维修仪表工试题库 第一部分应知试题 一、填空：(每题0.5分，共40分) 1．仪表自动化中，工程技术人员经常使用一些英语缩略语，请说出下列英语缩略语代表的中文意义： DCS（集散控制系统） ZERO（零位） SPAN （量程）DAMP（阻尼）VALVE （调节阀）。 2．用双法兰变送器测量液位，其量程由(介质密度 )和(测量液位的高度 )决定。 3．1mmH2O= （9.8 ）Pa ,1bar= （1000 ）mbar = （100000 ）Pa、 1kgf/cm2=(100 ) kPa 2英寸（2”）=（ 50.8 ）mm 4．一个Pt100铂电阻温度计，阻值138.5Ω所对应的温度为（ 100 ）℃，其连接电缆一般采用( 三 )线制接法。 5．一台调节阀为风开阀，当其定位器线圈断后，调节阀处于（全关）状态。 6．标准的节流件有( 孔板 )、( 喷嘴 )和文丘利管三种。 7．质量流量和体积流量的关系式( M=Qρ )。 8．某一物料实际温度为150℃，现用一台量程为0-300℃的仪表测量，示值为151.5℃,其测量的绝对误差为（ 1.5℃）、相对误差为（1% ）、引用误差为（0.5% ）。 9．如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为（真空度）。 10．差压式液位变送器是利用液位改变时，由液柱产生的( 静压力 )也相应变化的原理而工作。 11．作常用的温标有( 摄氏 )、( 华氏 )、( 热力学温标 )三种。三者的转换关系式（℃= （5/9（℉-32 ）（ 273+ ℃）。 12．调节器的三个整定参数分别为（P ）、（ I ）、（ D）,在进行参数整定时比例度δ越大，则放大倍数ＫＣ（越小），比例调节作用就（越弱）。积分时间Ｔi越小，积分作用（越强），消除余差（越快）。 微分时间ＴＤ越大，微分作用（越强）。 13．自动调节系统一般是由（测量变送）、（被调对象）、（调节器）、调节阀四个主要环节组成。 14．浮筒式液位计通常可用（挂重法）和（水校法）来进行校验。 15．孔板流量测量回路，当孔板两侧差压为变送器量程的1/4时，该回路流量应该为最大流量的（1/2 ）。 16．流量系数C的定义是：调节阀全开，阀前后差压为（100 KPa ），流体密度为（1g/cm3）时，每小时通过的流体的立方米数。 17．测量范围-25-100oC的下限值为（-25oC ），上限值为（100oC ），量程为（125oC ） 18．在闭环控制系统中，按其设定值的情况的不同，可分为（定值）控制系统、（随动）控制系统和程序控制系统三种类型。 19．仪表工作地的电阻一般应≤（ 4 ）Ω。 20．热电势的大小与（组成热电偶的材料）及（两端温度）有关。 21．化工生产四大参数检测仪表可分为（温度）、（流量）、（压力）、（物位）检测仪表。 22．K型热电偶的材质是（镍铬—镍硅），当冷端为0℃，热端为100℃时，产生的热电势是（4.095 mv） 23．补偿导线与热电偶连接端的温度不能超过（100 ）℃ 24．为了保证弹性式压力计的使用寿命和精度，压力计的实际使用压力应有一定限制，当测量稳定压力时，正常操作压力应为量程的（1/3~2/3 ），最高不得超过测量上限的（ 3/4 ）。 25．为了使差压计能正常工作，工业上常用（甘油）和（水）的混合物作为易冷凝介质的隔离液。 26．节流孔板前的直管段一般要求（ 10 ）D，孔板的后直管段一般要求（ 5 ）D，孔板应装调节阀的（上游）。 27．一台差压变送器在仪表说明书中规定可实现的负迁移100%，测量范围为10KPa时可迁移成（ -10~0KPa ）。 28．用浮筒式液位计测量液位时的最大测量范围就是（浮筒）的长度。
执行器试题（一） 填空题： 气动执行器的作用是接收调节器的调节指令，改变阀的开度，从而改变调节介质流量。 气动执行器由执行机构和调节阀两部分组成。 气动薄膜调节阀的气源压力为140Kpa ，标准气信号为20~100 Kpa 。 判断题： 1．直通单座阀的泄漏量比直通双座阀的泄漏量大。（×） 2．当气压信号增加时推杆向下移动为正作用执行机构。（√） 问答题： 叙述角形阀的特点和应用场所？ 答：特点：⑴流路简单、流通阻力小、流通能力大； ⑵借助开自身的冲刷作用，有较好的自流性。 应用场所： 适用于高压差、高粘度或含有悬浮物流体的调节，或用于要求直角配管的地方。 执行器试题（二） 填空题： 1．按所用能源分，执行器的执行机构分为：气动、电动、液动。 2．调节阀与管道串联时，工作流量特性将发生畸变，线性流量特性将畸变为快开流量特性，等百分比流量特征畸变为线性流量特性。 判断题： 1．调节阀所能控制的最大流量与泄漏量之比称调节阀的可调比。（×） 2．快开流量特性的调节阀常用于双位调节。（√） 选择题： 对等百分比流量特性叙述正确的是（A B D ） 在小开度时，阀的放大系数小，调节平衡； 在大开度时，阀的放大系数大，灵敏有效； 单位行程变化所引起的流量变化相等； 其放大系数随行程的增大而递增； 调节阀作用方式的首要原则是：（ C ） 节约能源； B. 考虑介质特性； C. 生产的安全； D. 调节阀质量； 问答题： 手轮机构有何用途，在什么情况下使用？ 答：用途：⑴当调节出现故障时，可用手轮机构代替调节阀进行手动操作；⑵手轮机构可做为调节阀行程的限位器；⑶手轮机构可代替旁路、节省投资。 执行器试题（三） 填空题： 气动执行器执行机构的作用是将输入的气压信号转换成推杆的位移；调节机构的作用是：将推杆的位移转换成阀芯与阀座的流通面积。 调节阀阀芯在阀体内移动的方式有直线运动和旋转运动。 调节阀填料的作用是密封，以防止介质因阀杆移动而泄漏。 判断题： 1．当阀两端压力恒定时的可调比称理想可调比。（√）
仪表 一、 1、仪的精度级别是指仪表的( 基本误差)、（最大允许值）。 2、我们无法控制的误差是(随机误差)。 3、差压测量管路冲洗时，应先打开(平衡阀门)。 4、在蒸汽流量阶跃增大扰动下，汽包水位会出现(虚假水位)。 5、铜热电阻测温范围是 ( -50~150℃)。 6、KX延伸型热电偶补偿线正极为红色，负极为( 黑色)。 7、双金属温度计的型号是( WSS )。 8、接线时，每个接线端子上最多允许接（ 2 ）导 9、补偿导线的正确敷设，应该从热电偶起敷设到（与冷端温度补偿装置同温的地方 10、转子流量计中流体流动方向是（自下而上） 11、热电偶测温原理基于(热电效应)。
12、热电偶信号，在采集过程中，实质上是（电压信号）。 13、在测量蒸汽流量时，在取压口处应加装（冷凝器）。 14、当差压式流量计三阀组正压阀堵死.负压阀畅通时，仪表示值（跑零下）。 15、工业上常用的流量仪表可分为：速度式，体积式和（质量式）。 16、电磁流量计的传感器要有良好的接地，接地电阻应小于(10)Ω。 17、用于测量流通量的导压管线，阀门组回路中，当正压侧阀门或导压管泄露时，仪表示值将（降低）。 18、热电偶通常用来测量（高于等于）500℃的温度。 19、在热电偶测温时，采用补偿导线的作用是（冷端的延 20、一台安装在设备内最低液位下方的压力式液位变送器，为了测量准确，压力变送器必须采用（正迁移） 21、某液位变送器量程为0—4m，在输出信号为14mA时，对应液位为（2.5m 22、有一台智能型温度显示仪，测量范围为设定为0～600℃，其允许误差为±0.5%FS±1个字，则最大误差不超过（±4℃）。 23、测量氨气的压力表，其弹簧管应用（不锈钢）材料。 24、根据化工自控设计技术规定，在测量稳定压力时，
一、填空 1.热电偶补偿的方法有（冰点槽法）、(计算法)、(调零法)、(桥路补偿法）。 2.测量氧气压力时，不得使用（浸油垫片）、（有机化合物垫片）；测量乙炔压力时，不得使用（铜垫片）。 3.翻板液位计应（垂直）安装，连通容器与设备之间应装有（阀门），以方便仪表维修，调整。 4.浮球式液位计可以分为外浮式和（内浮式），外浮式的特点是（便于维修），但不适用于测量（过于黏稠）或（易结晶）、（易凝固）的液位。 5.直接安装在管道上的仪表，宜在（管道吹扫后压力试验前）安装，当必须与管道同时安装时，在（管道吹扫前）应将仪表拆下。 6.双法兰式差压变送器毛细管的敷设应有（防护措施），周围温度变化剧烈时应隔热措施。 7.金属保护管埋设时宜采用（套管焊接），并应做到（防腐处理）。 8.一块压力表在现场的安装一般包括（测压点的选择）、（导压管的敷设）和（仪表本身的安装）等内容。 9.当浮筒液位计的浮筒被腐蚀穿孔或被压扁时，其输出指示液位比实际液位（偏低）。 ] 10、用于测量流量的导压管线，阀门组回路中，当正压侧阀门和导压管泄露时，仪表指示（偏低）；当负压侧阀门和导压管泄露时，仪表指示（偏高）；平衡阀泄露时，仪表指示（偏低）；正压侧导压管全部堵死，负压侧畅通时，仪表指示（跑零下）。 二、判断 1.与电阻温度计相比，热电偶温度计能测更高的温度（√） 2.用差压法测液位，启动变送器时应先打开平衡阀和正负压阀中的一个阀，然后关闭平衡阀，开启另一个阀。（√） 3.直通双座调节阀有一个发芯和两个阀座。（×） 4.逻辑代数中有3中最基本的函数运算关系，它们是与运算，或运算，非运算。（√） 5.取源阀门压力参数通常用公称PN表示，它指的是设计介质温度下的正常允许工作压力。（×） 6.当压力取源部件和测温元件在同一管段上邻近安装时，按照介质流向前者应在后者的下游。（×） 7.铜热电阻的测温范围比铂热电阻的测温范围宽。（×） 8.阀门打压实验中，一般做强度试验和密封试验。（√） — 9.补偿导线型号中的第一个字母与热电偶的分度号对应，第二个字母X表示延伸型补偿导线，字母C表示补偿型补偿导线。（√） 10.压力式温度计主要由温包、毛细管和弹簧管压力计三部分组成。（√） 三、选择题 1.调节器的比例度和积分时间正确的说法是（B）。 A比例度越大，比例作用越强； B积分时间越小，积分作用越强； C比例度越大，比例作用越弱，积分时间越大，积分作用越强； D比例度越小，比例作用越弱，积分时间越小，积分作用越弱； 2.仪表的精度级别是指仪表的（E） A、误差。 B、基本误差。 C、最大误差。 D、允许误差。 E、基本误差的最大允许值 - 3.当温度取源部件与工艺管道呈倾斜安装时，取源部件应（B）介质流向插入。
仪表高级工试题（含答案） 1、填空题 001.调节阀实际可调比取决于（）和（）。 阀芯结构配管状况 002.差压变送器迁移后，所能测量的最大值（）不能大于 （）。 包括正向和负向仪表测量范围的上限值 003.积分调节作用能消除（），因此只要有（）信号存在，必然有积分作用。 余差偏差 004.调节器的正作用是指当调节器的偏差信号增大时，其输出信号随之（）。 增加 005.浮筒式液位计通常可用（）和（）来进行校验。 挂重法水校法 006.热电偶冷端的温度补偿方法在工业上常用的有（）和（）。 补偿电桥法补偿导线法 007.仪表测量管线如果对于酸性腐蚀介质，可采用（）。 耐酸不锈钢管 008.仪表自控系统中常用的导线有绝缘导线、（）、电缆和屏蔽电缆。 补偿导线 009.从现场至控制室报警联锁信号线、电磁阀控制、电路导线截面积宜选用（）mm2。 1.5 010. 仪表盘内本安和非本安线路的端子板应相互分开，间距大于（）mm，否则应用绝缘板隔离，并分开铺设，绑托牢固。 50 011.压力单位换算中，1巴（bar）= ( )Kpa 100 012.调节阀风开风关的选用原则最主要的是（）保证装置或设备安全。 在事故状态下 013.在仪表特性控制回路中，要求总特性是（）。 负反馈 014．分程控制是一个控制器的输出信号去控制（）个阀。 2 015.3095智能式变送器设有修正影响流量的（）、（）电路。 温度压力补偿 016.型号为ZMAS表示：（）。 气动薄膜角型阀，执行机构为正作用。 017. 型号为ZMAQ表示：（）。 气动薄膜三通阀，执行机构为正作用。 018. 型号为ZMXAP表示：（）。 正作用单座阀可调零轻小型气动执行机构 019.HCB表示：（）
试题（一） 一、填空题（每空1分，共20分） 1．热电偶测温系统由热电偶、_________和_________三部分组成。 2．自动控制系统主要由_________、检测变送器、_________和控制器等组成。 3．衰减振荡过程的品质指标包括最大偏差、_________、余差、过渡时间、_________等。 4．差压式流量检测仪表是根据_________来测量流量的，由_________、信号传输环节和_________组成。 5．过程检测中使用的弹性元件的基础特性主要体现在：_________、_________、_________、弹性后效。 6．过程量监测仪表包括：温度监测仪表、_________监测仪表、_________监测仪表、_________监测仪表和成分分析仪表。 7．控制器的基本控制规律有比例、_________、_________三种。 8．DDZ-III温度变送器主要有三种：_________变送器、_________温度变送器和_________温度变送器。 二、选择题（共20分） 1．直通双座调节阀不存在（）的特点。 （A）有上下两个阀芯和底阀座（B）阀关闭时，泄漏量大 （C）允许阀芯前后压差较大（D）阀关闭时，泄漏量小 答案：D 2．下面哪个符号代表孔板。（） （A）FV （B）FT （C）FY （D）FE 答案：D 3．晶体三极管最基本的作用是（）作用。 （A）开关（B）放大（C）单向导通（D）稳压 答案：B 4．用于石油化工轻烃装置上的电动仪器仪表，选用（）是最安全的。 （A）隔爆型（B）隔离型（C）本质安全型（D）防爆型答案：C 5．执行机构为（）作用，阀芯为（）装，则该调节阀为风关阀。 （A）正、正（B）正、反（C）反、正（D）正或反、正 答案：A 6．电子电位差计是根据（）补偿原理来测定热工参量的。 （A）电压（B）电流（C）电阻（D）电感 答案：A 7．热电阻与自动平衡电桥间要采用（）线制连接。 （A）二（B）三（C）四（D）五答案：B 8．在自动调节系统中比例调节的结果常常会产生（）。 （A）误差（B）偏差（C）动差（D）静差 答案：D 9．用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对测量（）影响。 （A）无（B）有（C）视具体情况而定 答案：B 10．在稀酸溶液中，PH值增加时，溶液的酸性（）。 （A）增强（B）不变（C）减弱 答案：C 三、简答题（共36分） 1．压力检测仪表应根据什么来选用？（5分） 2．检测仪表的质量指标有哪些？分别表示什么意义？（8分） 3．气动执行器主要由哪两部分组成？各起什么作用？（8分） 4．某换热器的温度控制器系统方块图如下图所示。系统的被控变量为出口的物料温度，要求保持在200℃，操纵变量为加热蒸汽的流量。采用的控制仪表为DDZ—Ⅲ电动单元组合式仪表。（15分）
仪表工安全考试试题(考试时间为90分钟) 一、填空题(每空1分、共40分) 1.各生产车间的仪表柜（上方）和（背面）禁止堆、放、挂其它工具和物品。 2.仪表工应熟知所管辖仪表的（有关电气）和（有毒害物质）的安全知识。 3.在尘毒作业场所，须了解（尘毒的性质）和（对人体的危害）采取有效预防措施。作业人员应会使用（防毒防尘用具）及穿戴必要的（防毒尘）个人防护用品。 4.进入塔、槽等罐内应按（罐内作业）安全规定执行。 5.非专责管理的设备，不准（随意开停）。 6.仪表工作前，须仔细检查所使用（工具）和（各种仪器）以及设备性能是否（良好），方可开始工作。 7.检修仪表时事前要检查各类（安全设施）是否良好，否则不能开始检修。 8.现场作业需要（停表）或（停电）时，必须与操作人员联系，得到允许，方可进行。电气操作由电气专业人员按制度执行。 9.仪表检修时，应将设备（余压）、（余料）泄尽，切断（水）、（电）、气 及物料来源降至常温，并悬挂“禁止合闸”及“现在检修”标志，必要时要有（），取下保险。 10.使用电烙铁，不准（带电接线），应接好再送电，严禁在易燃易爆场所，使用（易产生火花）的电动工具，必须使用时要办理动火证许可证。 12.任何仪表和设备，在未证实（有无电）之前均应按有电对待；尚未弄清接线端的接线情况时，都应以（高压电源）对待。 13.仪表、电器及照明设备等的导线不得有（破损）、( 漏电 )情况。 14.仪表、( 电器 )与照明或动力电源开关不得共用，在防爆场所必须选用( 防爆 )开关。 15.仪表不经车间设备员同意，不得任意改变其（工作条件）。工作范围改变后，须告知设备员备案，并在技术档案中明确记载。 16.在高温条件下工作，现场周围必须加设必要的（防护隔热）设施，以防灼伤或烫伤。 17.维修人员必须对（工艺流程）、（自控系统）、（检测系统）的组成及结构清楚。端子号与图纸全部相符，方可进行故障处理，处理前要做好（安全准备）准备，重大故障排除，必须经班长或车间值班人员批准，并研究好方案，方可施工。 18.离开工作岗位时，需切断电源及有关其它能源。电器设备严禁安装在( 阀门 )和( 管线 )下面，防止因滴漏损坏设备。 19.在易燃、易爆车间的仪表维修中，严禁（未切断电源）进行电气元件的换装接线工作。 20.清洗仪表，要打开（通风）设备，注意周围环境，操作人员不得离开。不得使用易燃溶剂，必须使用时，要厂长特批按易燃易爆品存放制度保持存放。 二、判断题（每空1.5分、共30分） 1.仪表及其附属设备，送电前应检查电源、电压的等级是否与仪表要求相符合，然后检查绝缘情况确认接线正确，接触良好后，方可送电。（√）

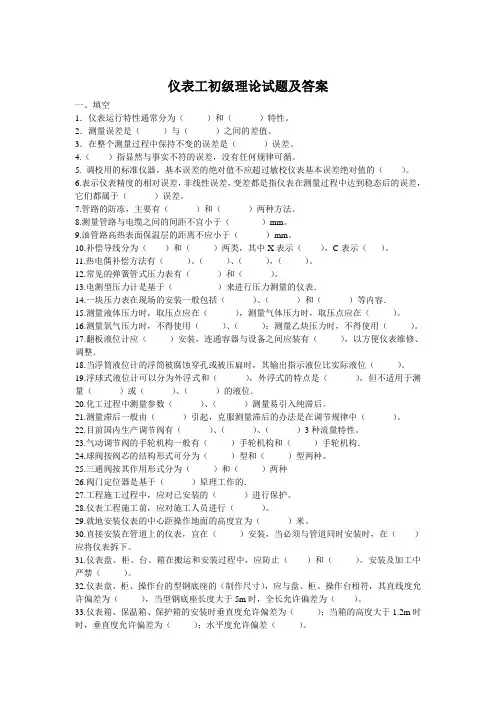

初级工试题 一、填空 1．仪表运行特性通常分为（静态）和（动态）特性。 2．测量误差是（测量值）与（真值）之间的差值。 3．在整个测量过程中保持不变的误差是（系统误差）误差。 4.（粗差或疏忽误差）指显然与事实不符的误差，没有任何规律可循。 5. 调校用的标准仪器，基本误差的绝对值不 应超过敏校仪表基本误差绝对值的（1/3）。 6.表示仪表精度的相对误差，非线性误差， 变差都是指仪表在测量过程中达到稳态 后的误差，它们都属于（静态）误差。7.管路的防冻，主要有（电伴热）和（蒸气伴热）两种方法。 8.油管路高热表面保温层的距离不应小于（150）mm。 9.补偿导线分为（补偿型）和（延伸型）两类，其中X表示（延伸型），C表示（补偿型）。 10.热电偶补偿方法有（冰点槽法）、（计算法）、（调零法），（桥路补偿法）。 11.测量液体压力时，取压点应在（管道下部），测量气体压力时，取压点应在（管道上方）。 12.测量氧气压力时，不得使用（浸油垫片）、（有机化合物垫片）；测量乙炔压力时，不得使用（铜垫片）。 13.翻板液位计应（垂直）安装，连通容器与 设备之间应装有（阀门），以方便仪表维 修、调整． 14.当浮筒液位计的浮筒被腐蚀穿孔或被压扁时，其输出指示液位比实际液位（偏低）。 15.浮球式液位计可以分为外浮式和（浮式）， 外浮式的特点是（便于维修），但不适用 于测量（过于黏稠）或（易结晶）、（易 凝固）的液位． 16.测量滞后一般由（测量元件特性）引起，克服测量滞后的办法是在调节规律中（加微分环节）。 17.目前国生产调节阀有（线性）、（等百分比）、（快开）3种流量特性。 18.气动调节阀的手轮机构一般有（侧装式）手轮机构和（顶装式）手轮机构． 19.球阀按阀芯的结构形式可分为（O）型和（V）型两种。 20.三通阀按其作用形式分为（合流型）和（分流型）两种 21.阀门定位器是基于（力平衡）原理工作的． 22.（四氟填料）使用寿命短，在极限温度下只能用到3～5个月。 23.双法兰式差压变送器毛细管的敷设应有 （防护措施），其弯曲半径应小于（50mm），周围温度变化剧烈时应采取隔热措施。24.执行机构的（机械传动）应灵活，无松动和卡涩现象。 25.当线路周围环境温度超过65℃时，应采取 （隔热措施）；当线路附近有火源时，应采取（防火措施）。 26.金属保护管埋设时宜采用（套管焊接），并应做（防腐处理）。 27.对补偿导线进行中间和终端接线时，不得（接错极性）。 28.仪表工程在系统投用前应进行（回路试验）。 29.在孔板加工的技术要求中，上游平面应和 孔板中心线（垂直），不应有（可见伤痕），上游面和下游面应（平行），上游入口边 缘应（锐利、无毛刺和伤痕）。 30.用于测量流量的导压管线、阀门组回路 中，当正压侧阀门和导压管泄漏时，仪 表指示（偏低）；当负压侧阀门和导压 管泄漏时，仪表指示（偏高）；平衡阀 泄漏时，仪表指示（偏低）；正压侧导 压管全部堵死，负压侧畅通时，仪表指 示（跑零下）。 31.转子流量计是属于（恒压降）流量计。 32.按（传播声道）分，超声波流量计可分为 单声道和多声道，其中多声道又分为（双 生道）、（四声道）、（八声道）。 33.用浮筒式液位计测量液位时的最大测量围就是（浮筒的长度）。 34.要把浮筒室的放空阀打开时，必须先把上下游的（切断阀）关闭。 35.常见的恒浮力式液位计有（浮球液位计）、（浮子钢带液位计）和磁耦合浮子式液位计。 36.安装外浮筒液位计的连接方式有（侧-侧）、（顶-侧）、（底-侧）、顶-底四种。 37.玻璃液位计是根据（连通器）原理工作的。 38.和介质不接触的物位计有（超声波）、（雷 达）、（激光）物位计和核辐射物位计。
仪器仪表高级工技能考试题—-技能考试 一、填空 1.在调校仪表时，数据的记录和数据的处理应遵循的基本原则是（）· 2．测量方法和理论引起的误差属于（）误差。 3.仪表的精度不仅与（）有关，还与仪表的（）有关。 4.表示仪表精度的相对百分误差、非线性误差、变差等都是指仪表在检测过程中达（）后的误差，都属（）误差． 5.汽轮机的超速试验时，应检查超速信号的（）和保护装置的（）。 6.干扰线与套管之间以及套管与信号线之间存在分布电容，所以容易形成静电感应，只有（），这种静电感应才会消失。 7.差动电容式差压变送器主要包括（）和（）两部分． 8.常用的压力校验仪器是（）和（）。 9.按工作原理分，物位测量仪表可分为（）、（）、（）、（）、（）、（）等类型。 10.为了解决导压管线被腐蚀、被堵塞的问题，可采用（），这种变送器的（）直接与容器上的法兰相接，在膜盒，毛细管和测量室所组成的密封系统充满（），作为传压介质。 11.双闭环比值调节系统由（）闭环回路，当主参数受干扰变化时副参数（），当副参数受干扰变化时主参数（）。 12.离心泵流量控制有（）、（）、（）等控制方式。 13在一般情况下应选用（）执行机构，大口径和高压差时应选用（）执行机构，大转矩蝶阀应选用（）执行机构． 14.随着DCS和PLC的发展，两者之间的界线越来越（），功能相互（）。 15.第三代集散控制系统的主要特征是（）。 16.自20世纪70年代以来，以微机为核心的分布式控制系统将现代高科技的最新成就，（）、（）、（）和（）集为一体，使自动化仪表装置向系统化、分散化、多样化和高性能化的方向产生了一个质的飞跃。 17.可编程序控制器(PLC)是综合了（）、（）和（）的一种新型的、通用的自动控制装置． 18.现代可编程序控制的输出信号有（）、（）、（）脉冲信号和模拟信号等。
仪表工题库（初级题） 、填空题 1.法定计量单位就是由国家以 ________ 形式规定___________ 使用或允许使用的计量单位。 答：法令；强制 2.压力的SI单位名称是 ______________ 、单位符号___________ 。 答：帕斯卡；Pa 3.为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密 封垫片。测氧气压力时，不得使用浸（）的垫片、（）化合物垫片；测乙炔压力时，不 得使用（）垫片。 答：油有机铜 4 ?压力开关是一种简单的（）。当被测压力达到额定值时，压力开关发出（ ） 信号。 答：压力控制装置警报或控制 5.转子流量计是属于（）降流量计。 答：恒压 6.热电偶产生热电势的条件是（）;（）。 答：两热电极材料相异两接点温度相异 7.热电偶的热电特性由（）所决定。热电势的大小与（）及 （）有关，与热偶丝的（）和（）无关。 答：电极材料的化学成分和物理性能组成热电偶的材料两端温度粗细长短 8.温度是衡量（）的一个物理量。温度不能直接测量，只能通过其他物体 （）的物理量间接地进行测量。例如水银的体积（），故可用水银的 （）来衡量温度。 答：物体冷热程度随温度变化而变化随温度变化而变化体积变化量 9.放射性的一个主要参量是（），它是（）所经历的时间。答：半衰期放射性强度衰减一半 10.在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶总电势值不会因为它 们的接入而改变。这是根据（）定律而得出的结论。 答：中间导体 11.噪音较大时可选用（）阀。 答：套筒 12.对于气动执行机构的选择，调节阀口径大或压差高时可选用（）执行机构。答：活塞式 13.压缩机出口压力调节系统，其调节阀装于放空管线时，应选（）式调节阀。答：气关式 14.为分辨S 型热电偶的正负极，可根据偶丝的软硬程度来判断，较硬者是（）丝，为
仪表工安全考试题库 一、选择题 1、为了规范特种作业人员的安全技术培训考核工作，提高特种作业人员的安全技术水平，防止和减少（），制定特种作业人员安全技术培训考核管理规定。 A、伤亡事故 B、安全事故 C、工伤事故 答案：A 2、生产经营单位特种作业人员的安全技术培训、考核、发证、复审及其（）工作，特种作业人员安全技术培训考核管理规定。 A、监督检查 B、监督管理 C、日常监管 答案：B 3、特种作业，是指容易发生事故，对操作者本人、他人的安全健康及设备、设施的安全可能造成（）的作业。 A、重大危害 B、重大事故 C、重大隐患 答案：A 5、特种作业的范围由（）规定。 A、安监总局 B、国务院 C、特种作业目录 答案：C 6、危险化学品特种作业人员应当符合下列条件：（） （A）年满18周岁，且不超过国家法定退休年龄； （B）具有高中或者相当于高中及以上文化程度； （C）具备必要的安全技术知识与技能； （D）以上都是。 答案：D 7、特种作业人员必须经专门的（）并考核合格，取得《中华人民共和国特种作业操作证》 后，方可上岗作业。 A、安全技术培训 B、安全培训 C、技能培训 答案：A 8、生产经营单位委托其他机构进行特种作业人员安全技术培训的，保证安全技术培训的责任 仍由（）负责。 A、本单位 B、培训机构 C、安监部门 答案：A 10、参加特种作业操作资格考试的人员，应当填写考试（）。 A、申请表 B、体检表 C、学历表 答案：A 11、特种作业操作资格考试包括安全技术理论考试和实际操作考试两部分。考试不及格的，允 许补考（）次。 A、3 B、2 C、1 答案：C 12、特种作业操作证有效期为（）年，在全国范围内有效。 A、3 B、 4 C、6
一、简答题 1、在线分析仪表常用的辅助气体有哪些？ 答：参比气（多用高纯氮，有些氧分析仪也用某一浓度的氧做参比气）；载气（用于气相色谱仪，包括高纯氢、氮、氩、氦气）；燃烧气和助燃气（用于气相色谱仪的FID\FPD检测器，燃烧气为氢，助燃气为仪表空气）；吹扫气（正压防爆吹扫采用仪表空气，样品管路和部件吹扫多采用氮气）；伴热蒸汽（应采用低压蒸汽） 2、气瓶的存放及安全使用要求 答：应存放在阴凉、干燥、远离热源的地点；存放点严禁明火，保证良好通风换气；使用中的气瓶要直立固定在专用的支架上；搬运气瓶要轻拿轻放，搬前要道上安全帽，以防不慎摔断瓶嘴发生事故；高压气瓶减压阀要专用，安装时螺纹应旋进7圈，俗称吃7牙，不得漏气；开启气瓶要站在出气口侧面，动作要慢，以减少气流摩擦，防止产生静电。 3、气瓶的减压阀如何选用 答：一般应选用双级压力减压阀；无腐蚀性的纯气及标准混合气体可采用黄铜或黄铜镀铬的减压阀；腐蚀性气体应选用不锈钢材质的减压阀；氧气和以氧为底气的标准气应采用氧气专用减压阀；可燃气减压阀螺纹选反扣，非可燃气选正扣；气瓶减压阀应当专用，不可随便替换。 4、在使用标准气瓶对仪器进行校准时应注意哪些问题？ 答：要用不锈钢管和分析仪直接进行连接，不宜用橡胶、乳胶等管，防止标气组分和这些材质发生吸附等问题而失真；首先要对输气管路做严格的泄漏检查，然后送标气，开始要大，对管路进行吹扫；气瓶中组分的沸点、黏度相差较大时，气瓶要定期倒置，使用前要在地面上滚动，让瓶内组分混合均匀。 5、对样品传输的基本要求有哪些 答：传输滞后时间不得超过60秒，如超过60秒，应采用快速回路系统；传输管线最好是笔直的到达分析仪，只能由小数目的弯头和死角；对含有冷凝液的气体样品，传输管线应保持一定向下的倾斜度，在最低处设有冷凝液收集罐；防止相变；不得有泄漏。 6、样品处理的基本任务和功能有哪些 答：流量调节（包括快速回路和分析回路）；压力调节（包括降压、抽吸和稳压）；温度调节（包括降温和保温）；除尘；除水除湿和气液分离；去除有害物质（包括对分析仪有害的组分和影响分析的干扰组分）。 7、样品泵的选用 答：对于微正压或负压气体样品的取样，一般使用泵抽吸的方法，隔膜泵和喷射泵是常用的两种抽吸泵；在样品增压排放系统中，也常采用离心泵、活塞泵、齿轮泵、隔膜泵进行泵送；在液体分析仪的加药计量系统中，多采用小型精密的活塞泵、隔膜泵、蠕动泵等；在气液分离系统中，也可采用蠕动泵替代气液分离阀起阻气排液作用。 8、样品处理系统中常用的过滤器有哪些？ 答：Y型粗过滤器，一般采用金属丝、网做过滤元件；筛网过滤器，滤芯采用金属丝网，有单层和双层两种结构，一般作为粗过滤器；烧结过滤器，是一个将颗粒材料部分熔融的过程，常用的是不锈钢粉末冶金过滤器和陶瓷过滤器，属于细过滤器；纤维或纸质过滤器，属于细过滤器；膜式过滤器，滤芯采用多微孔塑料
