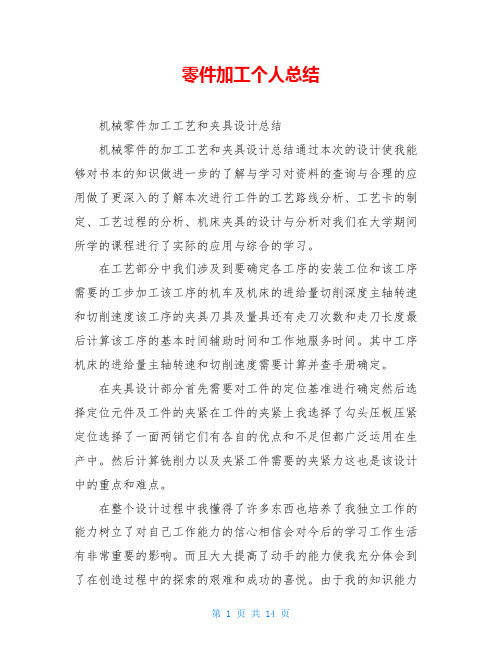

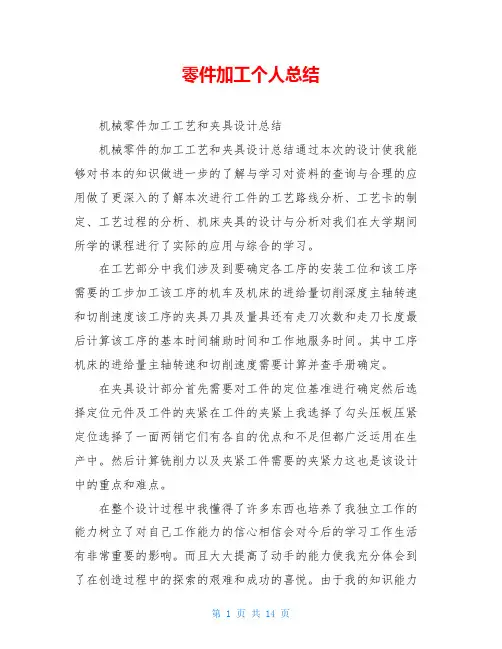

机械零件的加工工艺和夹具设计总结
通过本次的设计，使我能够对书本的知识做进一步的了解与学习，对资料的查询与合理的应用做了更深入的了解，本次进行工件的工艺路线分析、工艺卡的制定、工艺过程的分析、机床夹具的设计与分析，对我们在大学期间所学的课程进行了实际的应用与综合的学习。
在工艺部分中，我们涉及到要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。其中，工序机床的进给量，主轴转速和切削速度需要计算并查手册确定。
在夹具设计部分，首先需要对工件的定位基准进行确定，然后选择定位元件及工件的夹紧，在工件的夹紧上我选择了勾头压板压紧，定位选择了一面两销，它们有各自的优点和不足，但都广泛运用在生产中。然后计算铣削力以及夹紧工件需要的夹紧力，这也是该设计中的重点和难点。
在整个设计过程中我懂得了许多东西，也培养了我独立工作的能力，树立了对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。而且大大提高了动手的能力，使我充分体会到了在创造过程中的探索的艰难和成功的喜悦。由于我的知识能力水品有限，这个设计还不是很完善。但是在设计过程中所学到的东西是这次毕业设计的最大收获和财富，使我终身受益。
绪论 毕业设计是学生的最后一个教学环节，机械设计及制造专业教学指导委员会第三次会议记要指出，“毕业设计题目应该以产品（或工程）设计类题目为主，尤其要鼓励去工厂从高真实产品设计”。在实际工程设计中，学生可以得到所学过的理论基础，技术基础，专业课全面的训练，为将来做好机械设计工程师的工作，提供全面的锻炼机会。 械制造工艺与设备专业毕业设计是在学完了机械制造工艺学（含工艺和夹具设计）和大部分专业课，并进行了生产实习的基础上进行一个必要的环节。这次毕业设计能够使我们综合的运用机械工艺学的基本理论，并结合生产实习中学到的东西，独立的分析和解决工艺问题。初步的具备了设计一个中等复杂零件的工艺规程的能力和运用夹具设计的基本方法与原理，拟定夹具设计方案，完成夹具设计结构的能力，也是熟悉和运用有关手册、图册等技术资料及编写技术文件等基本技能的一次实践机会。为未来从事工作大下良好基础。 通过这次毕业设计，我在计算，制图，公差，机械原理，机械设计，机械制造工艺方面的知识都受到全面的综合训练，使我受益匪浅。特别是在张老师在工作中对我的耐心辅导，他对学生强烈的责任感和严谨的治学态度，无不给我以深刻的影响。 通过这次设计，我相信我无论是在理论上还是在运用上，都会有较大程度的提高，为日后的工作铺平道路。毕业设计是我4年来的知识结晶。在设计过程中总会存在一些疏漏之处、缺点和不足，请各位老师批评指正，在此表示由衷的感谢。
1泵前体加工工艺 1.1泵前体加工工艺分析 我的设计题目是泵前体加工工艺及夹具设计 对于我的设计，我把它分为两部分，即工艺设计部分和夹具设计部分 首先我看图纸对泵前体进行了基本的结构和工艺分析： 一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。泵前体是双联泵体上的一个重要零件，因为其零件尺寸较小，结构形状也不是很复杂复杂，但侧面两孔和四个面的精度要求较高，此外还有对精度要求不是很高的下面和进油孔要求加工。四个M20的螺纹孔和中心孔有0. 3的同轴度的要求，所以需要精加工以保证形位公差，孔φ72，φ55的孔粗糙度要求达到0.8所以也需要进行精加工。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它的加工是非常关键和重要的。 1.2泵前体的工艺要求及工艺分析 一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。 1.2.1泵前体的技术要求 其加工有五组加工。左侧面、右侧面及中心孔、上表面和下表面、上表面的五个孔、前表面的八个孔。 ⑴．先粗车左侧面然后以此为粗基准,加工右侧面，之后以右侧面为精基准加工左侧面，跳动的范围在0.02mm Ra=12.5。 ⑵．以前端面为精基准铣上下表面，Ra=12.5
— 题目：轴承座加工工艺及夹具设计 — 班级：工程机械1102班 学号： 学生姓名： 完成日期： 、 目录 序言 (5) 一、零件加工工艺设计 (6)
1、零件的工艺性审查 (6) 2、基准选择原则 (7) 3、定位基准选择 (7) 4、< 5、拟定机械加工工艺路线 (8) 6、确定机械加工余量，工序尺寸以及公差 (8) 7、选择机床设备及工艺设备 (9) 8、确定切削用量 (9) 二、夹具设计 (12) 1、问题提出 (12) 2、家具设计 (13) 三、小节 (15) > 四、参考文献 (17) ^
一、零件加工工艺设计 （1）零件的工艺性审查： 1）{ 2）零件的结构特点 轴承座如附图1所示。该零件是起支撑轴的作用。零件的主要工作表面为Φ40的孔内表面。主要配合面是Φ22的轴孔。零件的形状比较简单，属于较简单的零件，结构简单。 3）主要技术要求： 零件图上主要技术要求：调质至HB230-250,锐边倒角，未注倒角°，表面作防锈处理。 4）加工表面及其要求： a)总宽：为18±。 b)轴孔：Φ22的孔径：Φ22+ 0mm，表面粗糙度， c)} d)Φ34的外圆：直径为Φ，表面粗糙度为，外圆与内孔的同轴度不超过.， 轴肩距为12mm。 e)左端面：外圆直径为Φ52，上下边面距离38mm。 f)螺纹孔：大径为4mm，轴心距离左轴肩3mm。 g)通孔：左端面均布Φ通孔，左右中心距36mm，上下中心距27mm。 h)退刀槽：距离右端面12mm，尺寸为Φ 5）零件的材料： 零件在整个机器当中起的作用一般，不是很重要。选用45#。 毛坯选择： * 1）确定毛坯的类型及制造方法 零件为批量生产，零件的轮廓尺寸不大，为粗加工后的产品。
轴类零件机械加工工艺规程设计 零件图七
摘要 本设计所选的题目是有关轴类零件的设计与加工，通过设计编程，最终用数控机床加工出零件，数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，它是运用数控原理，数控工艺，数控编程，制图软件和数控机床实际操作等专业知识对零件进行设计，是对所学专业知识的一次全面训练。熟悉设计的过程有利于对加工与编程的具体掌握，通过设计会使我们学会相关学科的基本理论，基本知识，进行综合的运用，同时还会对本专业有较完善的系统的认识，从而达到巩固，扩大，深化知识的目的。 此次设计也是我们走出校园之前学校对我们的最后一次全面的检验以及提高我们的素质和能力。毕业设计和完成毕业论文也是我们获得毕业资格的必要条件。 设计是以实践为主，理论与实践相结合的，通过对零件的分析与加工工艺的设计，提高我们对零件图的分析能力和设计能力。达到一个毕业生应有的能力，使我们在学校所学的各项知识得以巩固，以更好的面对今后的各种挑战。 此次设计主要是围绕设计零件图七的加工工艺及操作加工零件来展开的，我们在现有的条件下保证质量，加工精度及以及生产的经济成本来完成，对我们来说具有一定的挑战性。其主要内容有：分析零件图，确定生产类型和毛坯，确定加工设备和工艺设备，确定加工方案及装夹方案，刀具选择，切削用量的选择与计算，数据处理，对刀点和换刀点的确定，加工程序的编辑，加工时的实际操作，加工后的检验工作。撰写参考文献，组织附录等等。 关键词 加工工艺、工序、工步、切削用量：切削速度（m/min）、切削深度（mm）、进给量（mm/n、mm/r）。
摘要 零件的加工工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。 套筒零件的主要加工表面为孔和外圆表面。外圆表面加工根据精度要要求可选择车削和磨削。孔加工方法的选择比较复杂，需要考虑零件的结构特点、孔径大小、长径比、精度和粗糙度要求以及生产规模等各种因素。对于精度要求较高的孔往往还要采用几种不同的方法顺次进行加工。本次设计的油缸，为保证孔的精度和表面质量将先后经过粗镗、半精镗、精镗和滚压等四道工序加工。 在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。 关键词：工艺设计、基准选择、切削用量、定位误差
A BSTRCT Is the components craft establishment, holds the very important status in the machine-finishing, the components craft establishes reasonable, whether do this direct relation components achieve the quality requirement finally; Jig's design is also an essential part, whether does it relate raises its processing efficiency the question. Therefore this both in the machine-finishing profession are the important links. Sleeve components main processing surface for hole and outer annulus surface. The outer annulus face work needs to request according to the precision to be possible to choose the turning and the grinding. The hole processing method's choice is quite complex, needs to consider the components the unique feature, the aperture size, the length to diameter ratio, the precision and roughness request as well as the scale of production and so on each kind of factor. Often must use several different methods regarding the accuracy requirement high hole to carry on the processing in order. This design's cylinder, will pass through half finished boring, the finished boring, the fine articulation and the trundle successively for the guarantee hole's precision and the surface quality and so on four working procedure processings When the engine bed carries on the machine-finishing to the components, is guaranteed that the work piece working accuracy, first needs to guarantee the work piece holds the correct position on the engine bed, then causes the work piece in the correct position through the clamp organization fixed motionless, this duty is completes by the engine bed jig. Regarding the single unit, the small batch production, should use the universal jig as far as possible, like this may reduce the work piece the production cost. But because the universal jig is suitable each kind of work piece the attire to clamp, therefore time clamp often compares spends the time, and operates complex, the production efficiency is low, also guarantees the working accuracy with difficulty, for this reason must design the unit clamp. Key word: Craft, datum, cutting specifications, localization datum, position error.
课程设计与综合训练 说明书 杠杆（CA1340自动车床） 加工工艺及夹具设计 学院名称： 机械工程学院 专 业： 机械设计制造及其自动化 班 级：08机制2Z 姓 名：朱健 学 号：08321220 指导教师姓名： 范真 指导教师职称： 教授 2011年 12 月 JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY
机械制造技术基础课程设计任务书 题目：杠杆（CA1340自动车床）加工工艺规程及夹具设计 内容：1.零件图 1张 2.毛坯图 1张 3.机械加工工艺过程卡片 1份 4.机械加工工序卡片 1套 5.夹具装配图 1张 6.夹具零件图 1张 7.课程设计说明书 1份
录目 第1章课程设计 (1) 1.1零件分析 (1) 1.1.1、零件的作用 (1) 1.1.2．零件的工艺分析 (2) 1.1.3、尺寸和粗糙度的要求 (2) 1.2毛坯的设计 (2) 1.2.1选择毛坯 (2) 1.2.2确定毛坯尺寸 (3) 1.3选择加工方法，拟定工艺路线……………………………… 31.3.1基面的选择 (3) 1.3.2、粗基准的选择 (3) 1.3.3、精基准的选择 (3) 1.3.4、零件表面加工方法的选择 (3) 1.3.5、制定机械加工工艺路线 (4) 1.4加工设备及刀具、夹具、量具的选择 (6) 1.4.1、根据不同的工序选择不同的机床 (6) 1.4.2、刀具选择 (7) 1.4.3、选择量具 (7) 1.5确定切削用量及基本时间…………………………………… 81.5.1、切削用量确定 (8) 1.5.2、基本时间的确定 (9) 1.6夹具设计 (18) 1.6.1、提出问题 (18)
《机械制造技术基础》综合训练（三）项目名称：机械零件加工工艺规程方案设计 学生：超强鲁晓帆业鑫世辉 汤龙彪田大江邢永强姬笑歌班级：机自15-4班 学号： 03 05 06 10 15 16 20 22 24 任课教师：宏梅 完成时间： 2018.6.15 工程技术大学机械工程学院 二零一八年二月
综合训练项目三机械零件加工工艺规程方案设计 一、目的 1．使学生具有制定工艺规程的初步能力。能综合运用金属切削原理、金属切削刀具、金属切削机床、机床夹具等的基本理论和方法，合理的制定零件的机械加工工艺规程，包括零件工艺性分析、工艺路线拟定，编制零件加工工艺过程卡片。 2．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。 3．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。 二、设计原始条件 1.原始零件图1 2.生产纲领：大批大量生产 三、设计工作容（成果形式） 1．零件图1（比例1:1）； 2．机械加工工艺过程卡片1； 3．设计说明书1份。 四、评价标准 评价表 总成绩：（总分 10%） 指导教师：年月日
摘要 本文是对拔叉零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对拔叉零件的两道工序的加工设计了专用夹具. 机床夹具的种类很多，其中，使用围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要容是设计2套夹具。 关键词：加工工艺；加工方法；工艺文件；夹具
半轴机械加工工艺及工装设计 专业名称：机械设计制造及其自动化 班级： 学生姓名： 指导教师： 摘要：半轴是汽车的轴类中承受扭矩最大的零件，它是差速器和驱动轮之间传递扭矩的实心轴，其内端一般通过花键与半轴齿轮连接，外端与轮毂连接，该零件在机械设备中具有传动性，在进行半轴的工艺和工装设计时，首先对半轴的工艺性进行了详细的分析，设计出了加工的工艺过程，根据加工要求设计专用夹具设计，一付是用来车削半轴的外圆，一付是用来钻削半轴圆盘上均匀分布的小孔，在设计中注意的夹具的经济性和使用性，尽量降低加工时的成本，减少工人的劳动强度，除此还进行了组合量具的设计，用来检查6个均匀分布的小孔的位置度公差。 关键词：工艺工装设计夹具设计组合量具设计 Abstract：The half stalk is in automotive stalk the acceptance twist the biggest spare parts of sqire , it is bad soon machine and drive the round of delivers to twist the of solid stalk, it inside carry generally pass to spend the key and half stalk wheel gears to connect, carry outside with a conjunction, that spare parts is in the machine equipments have to spread to move sex, at carry on the half stalk of craft and work equip to account, the half axial craft carried on the detailed analysis first, designing processed craft process, according to process to request to design the appropriation tongs design, a pay is to use to come to car to pare the outside circle of the half stalk, on pay is use to drill to pare a dish of the half stalk up even distribute of eyelet, in the design the economy of the advertent tongs and usage, as far as possible lower to process of cost, reduce the worker of labor strength, in addition to this still carried on the design that the combination quantity have, use to check 6 even distribute of a business trip of position of the eyelet. Key Words：The craft work packs the design The tongs design Combine the quantity has the design
目录 第一章概述 1.1工艺和夹具设计的特点及意义 1.2国内外研究现状与发展方向 1.3课题研究 第二章汽车连杆加工工艺 2.1任务分析 2.2连杆的结构特点 2.3连杆的主要技术要求 2.4连杆的材料和毛坯 2.5连杆的机械加工工艺过程 2.6连杆的机械加工工艺过程分析 2.7连杆加工工艺设计应考虑的问题 2.8切削用量的选择原则 2.9确定各工序的加工余量、计算工序尺寸及公差2.10连杆的检验 第三章夹具设计 3.1铣剖分面夹具设计 3.2扩大头孔夹具 第四章汽车连杆工装夹具总体设计 4.1 连杆专用夹具设计的思路 4.2 夹具的设计 第五章总结 第六章参考文献
第一章概述 1.1工艺和夹具设计的特点及意义 1.2国内外研究现状与发展方向 1.3课题研究 1.1机床专用夹具的分类与组成 1.1.1机床夹具的分类 机床夹具是一种能够使工件按一定的技术要求准确定位和夹紧的装置，它的种类繁多，为了设计、制造和管理的方便，可以从不同的角度对机床的夹具进行分类。 按夹具的使用特点分类，机床夹具可分为通用夹具、专用夹具、可调夹具、组合夹具和随行夹具等五大类： （1）通用夹具 通用夹具是指结构、尺寸已规格化，且具有一定通用性的夹具，如三爪自定心卡盘、四爪单动卡盘、台虎钳、万能分度头、中心架、电磁吸盘等。其特点是适用性强、不需调整或稍加调整即可装夹一定形状范围内的各种工件。这类夹具已商品化，且成为机床附件。采用这类夹具可缩短生产准备周期，减少夹具品种，从而降低生产成本。其缺点是夹具的加工精度不高，生产率也较低，且较难装夹形状复杂的工件，故适用于单件小批量生产中。 （2）专用夹具 专用夹具是针对某一工件的某一工序的加工要求而专门设计和制造的夹具。其特点是针对性极强，没有通用性。在产品相对稳定、批量较大的生产中，常用各种专用夹具，可获得较高的生产率和加工精度。专用夹具的设计制造周期较长，随着现代多品种及中、小批生产的发展，专用夹具在适应性和经济性等方面已产生许多问题。 （3）可调夹具 可调夹具是针对通用夹具和专用夹具的缺陷而发展起来的一类新型夹具。对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。它一般又分为通用可调夹具和成组夹具两种。通用可调夹具的通用范围大，适用性广，加工对象不太固定。成组夹具是专门为成组工艺中某组零件设计的，调整范围仅限于本组内的工件。可调夹具在多品种、小批量生产中得到广泛应用。 （4）组合夹具
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
机械制造工艺学 课程设计说明书 设计题目：十字轴零件的机械加工工艺规程及典型夹具设计（年度生产纲领为8000件）
机械制造工艺学课程设计任务书 题目：十字轴零件的机械加工工艺规程 及典型夹具设计（年产量为8000件） 内容： 1.零件图1张4# 2.毛坯图1张4# 3.机械加工工艺过程综合卡片1张4# 4.夹具装配图1张2# 5.夹具零件图1张1# 6.课程设计说明书1份
摘要 这次设计的是十字轴机械加工工艺规程及工艺装备设计，包括零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用，它位于车床变速机构中，主要起换档作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。最后拟定拨差的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。 就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
一、零件的工艺分析 零件的材料为20GrMoTi，需要模锻，模锻性能优良，工艺较复杂，但尺寸精确，加工余量少，为此以下是十字轴需要加工的表面以及加工表面之间的位置要求： 1、四处Φ25外圆及四个Φ8、Φ4的内孔、 2、右端面Φ50×60°内孔及M8丝孔。 3、Φ25外圆的同轴度为0.007，位置度为Φ0.02，两端的对称度均为0.05. 由上面分析可知，可以先上四爪卡盘粗车，然后上弯板采用专用夹具压紧、找正进行加工，并且保证形位公差精度要求。并且此零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。 二.机械加工工艺设计 1、确定生产类型 已知此十字轴零件的生产纲领为5000件/年，零件的质量是083Kg/个，查参考书可确定该拨叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主。 2、确定毛坯 零件材料为20GrMnTi，考虑到零件在工作过程中承受经常性的交变载荷，因此选用锻件，从而使金属纤维尽量不被切断，保证零件
毕业设计论文 论文题目：潍坊LW-7连杆零件加工工艺规程及专用夹具设计 系部 专业 班级 学生姓名 学号 指导教师 20**年5月08日
毕业设计选题、审题表 系选 题 教 师姓名 专业专业技术 职务 高级中级 申报课题名称潍坊LW-7连杆零件加工工艺规程及专用夹具设计 课题类别设计论文其它 课题来源 生产实践科研实验室建设自拟√√ 课题简介 通过本毕业设计使学生熟悉连杆零件的机械加工工艺及夹具的设计，重点是工序的划分和定位基准的选择以及夹具的夹紧力计算和误差分析。培养学生查阅科技方面资料、使用各种标准手册以及自学和独立工作的能力，掌握制定机械加工工艺规程以及在实际设计中使用的手册、图册等工具书的方法，提高综合应用所学的专业理论知识分析和解决实际工艺问题的能力，并锻炼学生理论联系实际，综合运用知识的能力。 设计要求（包括应具备的条件） 说明书内容包括：零件工艺分析以及确定各表面加工方案；确定定位基准以及拟订工艺路线；计算切削用量、加工余量以及工时定额；专用夹具设计中定位基准选择、切削力及夹紧力的计算以及误差分析。 技术要求：连杆毛坯制造方法为铸造生产，加工工序严格按照工艺规程进行加工，满足各加工表面的精度要求，并满足其使用要求。 课题预计工作量大小大适中小课题预计 难易程度 难一般易是否是新 拟课题 是否√√√ 所在专业审定意见： 负责人（签名）：年月日
毕业设计（论文）任务书 1．本毕业设计（论文）课题来源及应达到的目的： 在这次设计中主要设计了连杆的工艺规程、每道工序的工装选择、粗铣连杆两端面和钻扩铰小头孔夹具,通过设计既让我们复习了所学知识，又让我们对工艺规程有了更深入的了解，更重要的事培养了我们查阅资料、综合分析、比较优化、逻辑思维团结协作等能力。 2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）： 一、原始数据： 1.该零件图样一张； 2.生产纲领为10000件/年； 二、设计任务： 1.零件工艺分析以及确定各表面加工方案； 2.确定定位基准以及拟订工艺路线； 3.计算切削用量、加工余量以及工时定额； 4.专用夹具设计中定位基准选择、切削力及夹紧力的计算以及误差分析 三．工作要求： 1.毕业设计说明书一份（不少于25页） 2.零件——毛坯合图 3.夹具装配图 4.夹具体零件图 所在专业审查意见： 负责人： 年月日系部意见： 系领导： 年月日
型零件的机械加工工艺分析 本章要点 本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下： 1．介绍机械加工工艺规程制订的原则与步骤。 2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。 本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。 §4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则 机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。在制订工艺规程时应注意以下问题： 1．技术上的先进性 在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。 2．经济上的合理性 在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。充分利用现有生产条件，少花钱、多办事。 3．有良好的劳动条件 在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。 由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。所用术语、符号、计量单位、编号都要符合相应标准。必须可靠地保证零件图上技术要求的实现。在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。 §4.1.2 制订机械加工工艺规程的内容和步骤 1．计算零件年生产纲领，确定生产类型。 2．对零件进行工艺分析 在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。其主要内容包括： （1)分析零件的作用及零件图上的技术要求。 (2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等； (3)分析零件的材质、热处理及机械加工的工艺性。 3．确定毛坯
ФФФФ 课程设计说明书 （2016-2017学年第二学期） 课程名称机械制造技术基础课程设计 设计题目设计套筒类零件的机械加工工艺规程及工艺装备院（系）机电工程系 专业班级14级机械设计制造及其自动化1班 姓名曾庆龙 学号2014103210132 地点实验楼 时间2017年5月至2017年6月 指导老师：陈金舰职称：讲师
目录 1.零件分析 (5) 1.1零件的作用 (5) 1.2零件的工艺分析 (5) 1.3确定零件的生产类型 (5) 2.确定毛坯类型绘制毛坯简图 (6) 2.1选择毛坯 (6) 2.2确定毛坯的尺寸公差和机械加工余量 (6) 2.2.1锻件的公差 6 2.2.2锻件材质系数 6 2.2.3零件表面粗糙度 6 2.3绘制套筒锻造毛坯简图 (6) 3.工艺规程设计 (7) 3.1定位基准的选择 (7) 3.1.1精基准的选择 7 3.1.2粗精准的选择 7 3.2拟定工艺路线 (7)
3.2.1表面加工方法的确定 7 3.2.2加工阶段的划分 8 3.2.3工序的集中与分散 8 3.2.4工序顺序的安排 8 3.2.5确定工艺路线 9 3.3加工设备及工艺装备的选用 (9) 3.4加工余量、工序尺寸和公差的确定 (10) 3.5切削用量的计算 (10) 4. 专用钻床夹具设 (12) 4.1夹具设计任务 (12) 4.1.1工序尺寸和技术要求 12 4.1.2生产类型 12 4.2拟定夹具结构方案与绘制夹具草图 (12) 4.2.1确定工件定位方案，设计定位装置 12
4.2.2确定工件的夹紧方案，设计夹紧装置 12 4.2.3确定导向方案，设计导向装置 13 4.3绘制夹具装配总图 (14) 4.4夹具装配图上标注尺寸、配合及技术要求 (14) 小结 (14) 参考文献 (15)
芯轴的加工工艺规程和夹具的设计计划书第一章轴套零件数控车削加工工艺 第一节零件图工艺分析 1、结构工艺性分析 从上图结构上看，该芯轴类零件由外圆柱面，平面等表面所组成，先进行加工过程选择。该芯轴零件由外圆柱面，内孔等所组成，芯轴零件较复杂，适合数控车削加工，数控铣床。另外，该零件的尺寸标注完整，轮廓描述清楚，零件为45号钢，无热处理和硬度要求，且尺寸标注都有利于定位基准和编程原点的统一，符合数控加工尺寸标注的要求。 通过上述分析，可采用以下几点工艺措施。 1）对图中给定的几个精度要求较高的尺寸，因其公差数值较小，故加工和编程时只有外圆柱面的公差取3.2，.其余的基本公差全部取12.5。 2）为了便宜装夹，进行稳固，右端也应该粗车并钻好中心孔进行稳固。 2、毛坯的确定 根据生产规模的不同，毛坯的锻造方式有自由和模锻两种，中小批量生产多采用自由锻，大批量生产时采用模锻 芯轴类零件应根据不同的工作条件要求选用不同的材料并采用不同的热处理规范（如调质、正火等）以获得一定强度、韧性和耐磨性。45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较多的切削性能，而且能获得较高的强度和韧性等综合机械性能，其表面硬度可达到45-52HRC
由于该零件精度较高，各个台阶相差不大，故该零件材料为45钢，毛坯结构简单，材料的加工性能较好。其芯轴毛坯外形尺寸为#85mmX#135mm、由于切削加工性较好，该配合零件无热处理和硬度要求。 综合所述采取以下几点工艺措施： 1，零件图样上带公差的尺寸因公差值较小，故编程时不必采用平均值，而全部取基本尺寸即可。 2，在芯轴加工时，为保证零件部产生变形，需设计一辅助心轴 3，为便于装夹，提高定位精度，可预先光一刀外圆，并钻好中心孔除上表面外的其他表面均已加工，并符合尺寸与表面粗糙度值要求，材料为45钢圆棒材料，平面，钻孔、镗孔。 3、芯轴零件的装夹 此次装夹是用百分表、划线盘或眼睛目测机床上找正工件位置装夹方法，确定芯轴零件的左端面为定位基准，左端采用三爪自定心卡盘定心夹紧 其中具体的装夹的步骤如下： 序号 加工步骤 设备夹具 型号名称名称编号 1 钻孔Z512 台钻钻夹具X732-335 2 切槽CA6140 数控机床车外圆车间自备 3 车外圆CA6140 数控机床车外圆夹具车间自备 4 车端面CA6140 数控机床内螺纹芯轴车间自备
连杆加工工艺及夹具设计
————————————————————————————————作者: ————————————————————————————————日期:
摘要 连杆是柴油机的主要传动件之一，本文主要论述了连杆的加工工艺及其夹具设计。连杆的尺寸精度、形状精度以及位置精度的要求都很高，而连杆的刚性比较差，容易产生变形,因此在安排工艺过程时，就需要把各主要表面的粗精加工工序分开。逐步减少加工余量、切削力及内应力的作用，并修正加工后的变形，就能最后达到零件的技术要求。 关键词:连杆变形加工工艺夹具设计
第一章概述 1.1工艺和夹具设计的特点及意义 1.2国内外研究现状与发展方向 1.3课题研究 1.1机床专用夹具的分类与组成 1.１.1机床夹具的分类 机床夹具是一种能够使工件按一定的技术要求准确定位和夹紧的装置,它的种类繁多,为了设计、制造和管理的方便,可以从不同的角度对机床的夹具进行分类。 按夹具的使用特点分类,机床夹具可分为通用夹具、专用夹具、可调夹具、组合夹具和随行夹具等五大类:
（1)通用夹具 通用夹具是指结构、尺寸已规格化,且具有一定通用性的夹具,如三爪自定心卡盘、四爪单动卡盘、台虎钳、万能分度头、中心架、电磁吸盘等。其特点是适用性强、不需调整或稍加调整即可装夹一定形状范围内的各种工件。这类夹具已商品化，且成为机床附件。采用这类夹具可缩短生产准备周期，减少夹具品种,从而降低生产成本。其缺点是夹具的加工精度不高，生产率也较低，且较难装夹形状复杂的工件，故适用于单件小批量生产中。 (2）专用夹具 专用夹具是针对某一工件的某一工序的加工要求而专门设计和制造的夹具。其特点是针对性极强,没有通用性。在产品相对稳定、批量较大的生产中,常用各种专用夹具，可获得较高的生产率和加工精度。专用夹具的设计制造周期较长，随着现代多品种及中、小批生产的发展，专用夹具在适应性和经济性等方面已产生许多问题。 (３)可调夹具 可调夹具是针对通用夹具和专用夹具的缺陷而发展起来的一类新型夹具。对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。它一般又分为通用可调夹具和成组夹具两种。通用可调夹具的通用范围大,适用性广，加工对象不太固定。成组夹具是专门为成组工艺中某组零件设计的,调整范围仅限于本组内的工件。可调夹具在多品种、小批量生产中得到广泛应用。 （4)组合夹具 组合夹具是一种模块化的夹具，并已商品化。标准的模块元件具有较高精度和耐磨性,可组装成各种夹具，夹具用毕即可拆卸,留待组装新的夹具。由于使用组合夹具可缩短生产准备周期，元件能重复多次使用，并具有可减少专用夹具数量等优点；因此组合夹具在单件、中小批多品种生产和数控加工中，是一种较经济的夹具。 (5）随行夹具 随行夹具在使用中夹具随着工件一起运动，并将工件沿着自动线从一个工位移至下一个工位进行加工。 机床夹具亦可按使用机床分类、或按夹紧动力源分类等。 1.１.2机床夹具的组成 机床夹具虽然种类繁多,形状千差万别,其作用主要是保证加工精度，提高生产率,扩大机床工艺范围,减轻工人劳动强度。但它们的工作原理基本相同。如果将各种夹具中作用相同的元件或机构加以概括，夹具一般是由以下几部分组成, 如图1.２所示:

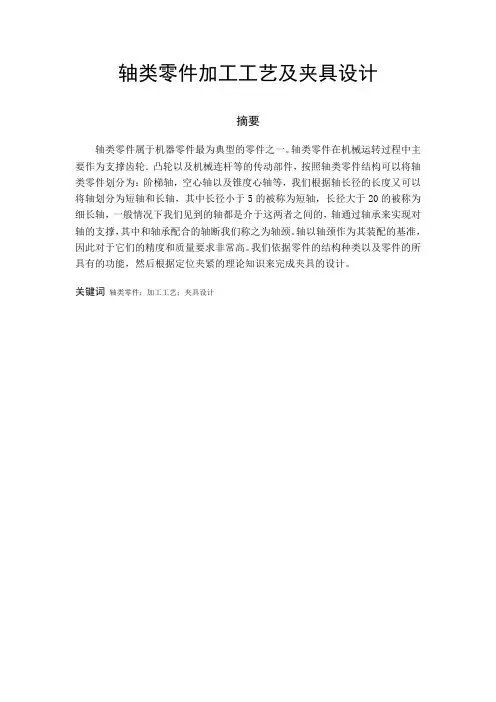

摘要 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、凸轮以及连杆等传动件，按照结构类型不同，轴可以分为很多种如：阶梯轴、锥度心轴、空心轴、凸轮轴等，轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间，轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高。根据零件的结构类型、及其功能，运用定位夹紧的知识从而完成了夹具设计。 关键词：轴类零件、轴颈、夹具、工艺分析
目录 目录 (1) 第一章轴类零件技术要求 (2) 1、1尺寸精度 (2) 1、2几何形状精度 (2) 1、3 相互位置精度 (2) 1、4表面粗糙度 (2) 第二章轴类零件的毛胚和材料 (3) 2、1 轴类零件的选材 (3) 2、2 轴类零件的切削用量选择 (3) 第三章轴类零件一般加工要求及方法 (4) 3、1 轴类零件加工工艺规程 (4) 3、2 轴类零件加工注意事项 (4) 3、3节轴类零件加工的技术要求 (4) 第四章夹具设计 (6) 4、1夹具的现状与发展 (6) 4、2夹具的作用 (7) 4、3夹具的分类 (7) 4、4定位原理 (9) 第五章轴类零件的工艺路线 (11) 5、1主轴的加工工艺分析 (11) 5、2选择零件材料 (12) 5、3确定零件加工方法 (13) 5、4定位基准 (13) 5、5加工尺寸的切削用量 (14) 5、6定工艺过程 (14) 第六章心轴的编程及加工路径 (15) 6、1心轴的编程编制 (15) 6、2 心轴的加工路径 (16) 结束语 (18) 谢词 (19) 参考文献 (20)
第五节零件机械加工工艺规程的制定 零件机械加工工艺规程是规定零件机械加工工艺过程和方法等的工艺文件。 它是在具体的生产条件下，将最合理或较合理的工艺过程，用图表（或文字）的形式制成文本，用来指导生产、管理生产的文件。 、机械加工工艺规程的内容及作用 工艺规程的内容，一般有零件的加工工艺路线、各工序基本加工内容、切削用量、工时定额及采用的机床和工艺装备（刀具、夹具、量具、模具）等。 工艺规程的主要作用如下： 1．工艺规程是指导生产的主要技术文件。合理的工艺规程是建立在正确的工艺原理和实践基础上的，是科学技术和实践经验的结晶。因此，它是获得合格产品的技术保证，一切生产和管理人员必须严格遵守。 2．工艺规程是生产组织管理工作、计划工作的依据。原材料的准备、毛坯的制造、设备和工具的购置、专用工艺装备的设计制造、劳动力的组织、生产进度计划的安排等工作都是依据工艺规程来进行的。 3．工艺规程是新建或扩建工厂或车间的基本资料。在新建扩建或改造工厂或车间时，需依据产品的生产类型及工艺规程来确定机床和设备的数量及种类，工人工种、数量及技术等级，车间面积及机床的布置等。 二、制定工艺规程的原则、原始资料 一）制定工艺规程的原则 制定工艺规程的原则是：在保证产品质量的前提下，以最快的速度、最少的劳动消耗和最低的费用，可靠加工出符合设计图纸要求的零件。同时，还应在充分利用本企业现有生产条件的基础上，尽可能保证技术上先进、经济上合理、并且有良好的劳动条件。 二）制定工艺规程的原始资料 1．产品零件图样及装配图样。零件图样标明了零件的尺寸和形位精度以及其他技术要求，产品的装配图有助于了解零件在产品中的位置、作用，所以，它们是制定工艺规程的基础。 2．产品的生产纲领。 3．产品验收的质量标准。 4．本厂现有生产条件，如机床设备、工艺装备、工人技术水平及毛坯的制 造生产能力等。
