Buck_Boost和Cuk电路仿真分析
一、Buck_Boost电路仿真
仿真电路图如下图所示：
电路参数如下：
Vs=5V，L=0.5mH，C=100μF，R=5Ω，f S=10kHz，D=0.8。
IGBT导通电阻R on=1mΩ，正向导通压降V on=0.1V，
二极管导通电阻R on=1mΩ，正向导通压降V o n=1mV。
理论计算结果如下所示：
仿真结果如下所示：
对比理论与仿真结果可以看出，二者部分存在误差，但差距不大。部分数据由于目测的原因，也存在一定的误差，但误差很小，此处不再考虑。
波形图如下所示，其中图1上半部分为I O，下半部分为V O，图二为I L，图三为I D，图4为V C。
图1
图2
图3图4
二、Cuk电路仿真
仿真电路图如下：
电路参数如下：
Vs=5V，L1=L2=0.5mH，C1=C2=100μF，R=5Ω，f S=10kHz，D=0.8。
IGBT导通电阻R on=1mΩ，正向导通压降V on=0.1V，
二极管导通电阻R on=1mΩ，正向导通压降V o n=1mV。
理论计算结果如下所示：
V OΔV OΔV C1I O I D（I L1）ΔI L1ΔI L2
-20V0.1V 3.2V-4A16A0.8A0.8A 仿真结果如下所示：
V OΔV O V C1ΔV C1I OΔI O I D（I L1）ΔI L1I L2ΔI L2 -19.5V0.1V24.5V 3.1V-3.92A0.02A16.4A0.8A-3.9A0.8A
对比理论与仿真结果可以看出，二者部分存在误差，但差距不大。部分数据由于目测的原因，也存在一定的误差，但误差很小，此处不再考虑。
波形图如下图所示：
图1
其中，图1为V C1，图2
上半部分为I O ，下半部分为
V O ，图3上半部分为I D （I L1），下半部分为I L2。
三、Buck_Boost 和Cuk 电路的对比
1、从稳态比较
（1）Cuk 电路结构复杂，需要的元件较多，相应电路的分析与调节会复杂化，Buck_Boost 电路结构简单，元件少，分析也较为简单。
（2）Cuk 电路与Buck_Boost 电路相比，V O 、I O 相差不大，但是Cuk 电路的
图2 图3
ΔV O和ΔI O都比较小，电路稳定性好。
（2）Cuk电路输入电流I D也比较稳定，波动小，对电源的要求较低，不易造成损害，Buck_Boost电路的输入电流变化剧烈，波动大，易损害电源。
（4）Cuk电路流过电感的电流较小，对电感要求较低，但是V C1较大，对电容要求较高。
2、从动态比较
Cuk电路是四阶甚至更高阶的电路，动态过程复杂，会出现超调现象，这相当于变相提高了对电感电容器件的要求，部分或全部抵消了稳态时对电感要求较低的特性。同时过渡过程较长，需要较长时间才能稳定下来。
Buck_Boost结构简单，电路阶数较低，无超调现象，稳定时间短。
总之，Buck_Boost电路和Cuk电路各有其特点，实际使用时应根据具体情况，综合考虑选用。

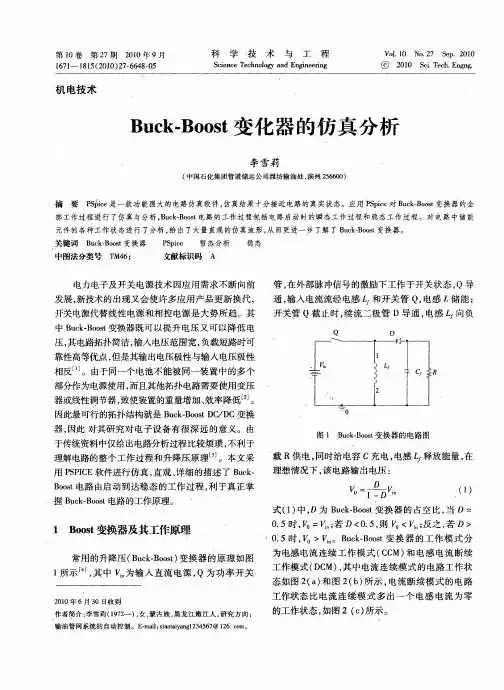

题目：Buck-Boost电路建模及分析 摘要：作为研究开关电源的基础，DC-DC开关变换器的建模分析对优化开关电源的性能和提高设计效率具有重要意义。而Buck-Boost电路作为DC-DC开关变换器的其中一种电路拓扑形式，因其输出电压极性与输入电压相反，而幅度既可比输入电压高，也可比输入电压低，且电路结构简单而流行。 为了达到全面而深入的研究效果，本文对Buck-Boost电路进行了稳态分析和小信号分 析。稳态分析中，首先介绍了电路工作原理，得出了两种工作模式下的电压转换关系式， 并同时可知基于占空比怎样计算其输出电压以及最小最大电感电流和输出纹波电压计算公 式；接着推导了状态空间模型，以在MATLAB中进行仿真；而最后仿真得到的电感电流、输 出电压的变化规律符合理论分析。小信号分析中，首先推导了输出与输入间的传递函数表 达式，以了解低频交流小信号分量在电路中的传递过程；接着分析其零极点，且仿真绘制 波特图进行了验证。 经过推导与研究，稳态分析和小信号分析下仿真得到的变化规律均与理论上的推导一 致。 关键词：Buck-Boost；稳态分析；小信号分析；MATLAB仿真
1.概论 现代开关电源有两种：直流开关电源、交流开关电源。本课题主要介绍直流开关电源，其功能是将电能质量较差的原生态电源，如市电电源或蓄电池电源，转换为满足设备要求的质量较高的直流电源，即将“粗电”转换为“精电”。直流开关电源的核心是DC-DC变换器。 作为研究开关电源的基础，DC-DC开关变换器的建模分析对开关电源的分析和设计具有重要意义。DC-DC开关变换器最常见的三种电路拓扑形式为：降压(Buck)、升压(Boost)和降压-升压(Buck-Boost) [1]，如图1-1所示。其中Buck-Boost变换器因其输出电压极性与输入电压相反，而幅度既可比输入电压高，也可比输入电压低，且电路结构简单而流行。 (a) Buck型电路结构 (b) Boost型电路结构 (c) Buck-Boost型电路结构 图1-1 DC-DC变换器的三种电路结构 本课题针对Buck-Boost变换器的建模分析进行深入研究，以优化开关电源的性能和提高设计效率。
一．当今流行的电路仿真软件及其特性 电路仿真属于电子设计自动化（EDA）的组成部分。一般把电路仿真分为三个层次：物理级、电路级和系统级。教学中重点运用的为电路级仿真。 电路级仿真分析由元器件构成的电路性能，包括数字电路的逻辑仿真和模拟电路的交直流分析、瞬态分析等。电路级仿真必须有元器件模型库的支持，仿真信号和波形输出代替了实际电路调试中的信号源和示波器。电路仿真主要是检验设计方案在功能方面的正确性。电路仿真技术使设计人员在实际电子系统产生之前，就有可能全面地了解电路的各种特性。目前比较流行的电路仿真软件大体上说有：ORCAD、Protel、Multisim、TINA、ICAP/4、Circuitmaker、Micro-CAP 和Edison等一系列仿真软件。 电路仿真软件的基本特点： ●仿真项目的数量和性能： 仿真项目的多少是电路仿真软件的主要指标。各种电路仿真软件都有的基本功能是：静态工作点分析、瞬态分析、直流扫描和交流小信号分析等4项；可能有的分析是：傅里叶分析、参数分析、温度分析、蒙特卡罗分析、噪声分析、传输函数、直流和交流灵敏度分析、失真度分析、极点和零点分析等。仿真软件如SIMextrix只有6项仿真功能，而Tina6.0有20项，Protel、ORCAD、P-CAD等软件的仿真功能在10项左右。专业化的电路仿真软件有更多的仿真功能。对电子设计和教学的各种需求考虑的比较周到。例如TINA的符号分析、Pspice和ICAP/4的元件参数变量和最优化分析、Multisim的网络分析、CircuitMaker的错误设置等都是比较有特色的功能。 Pspice语言擅长于分析模拟电路，对数字电路的处理不是很有效。对于纯数字电路的分析和仿真，最好采用基于VHDL等硬件描述语言的仿真软件，例如，Altera公司的可编程逻辑器件开发软件MAX+plusII等。 ●仿真元器件的数量和精度： 元件库中仿真元件的数量和精度决定了仿真的适用性和精确度。电路仿真软件的元件库有数千个到1--2万个不等的仿真元件，但软件内含的元件模型总是落后于实际元器件的生产与应用。因此，除了软件本身的器件库之外，器件制造商的网站是元器件模型的重要来源。大量的网络信息也能提供有用的仿真模型。设计者如果对仿真元件模型有比较深入的研究，可根据最新器件的外部特性参数自定义元件模型，构建自己的元件库。对于教学工作者来说，软件内的元件模型库，基本上可以满足常规教学需要，主要问题在于国产元器件与国外元器件的替代，并建立教学中常用的国产元器件库。 电路仿真软件的元件分类方式有两种：按元器件类型如电源、二极管、74系列等分成若干个大类；或按元器件制造商分类，大多数仿真软件有电路图形符号的预览，便于选取使用。
第13章Multisim模拟电路仿真本章Multisim10电路仿真软件， 本章节讲解使用Multisim进行模拟电路仿真的基本方法。 目录 1. Multisim软件入门 2. 二极管电路 3. 基本放大电路 4. 差分放大电路 5. 负反馈放大电路 6. 集成运放信号运算和处理电路 7. 互补对称（OCL）功率放大电路 8. 信号产生和转换电路 9. 可调式三端集成直流稳压电源电路 13.1 Multisim用户界面及基本操作 13.1.1 Multisim用户界面 在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。 Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。 IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。 1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。 IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。 下面以Multisim10为例介绍其基本操作。图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

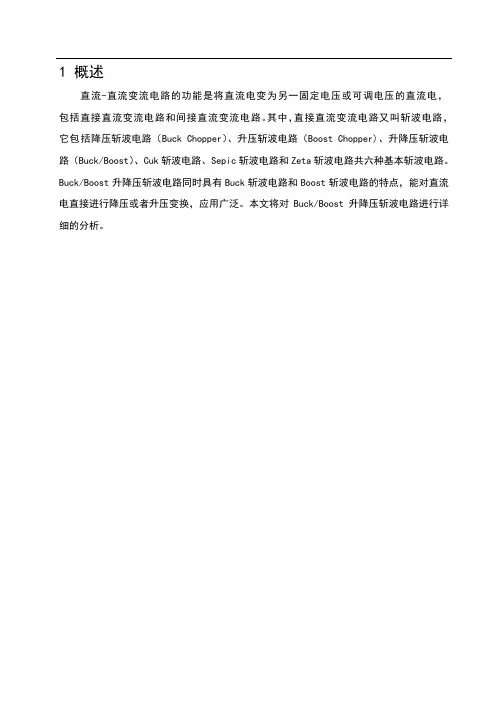

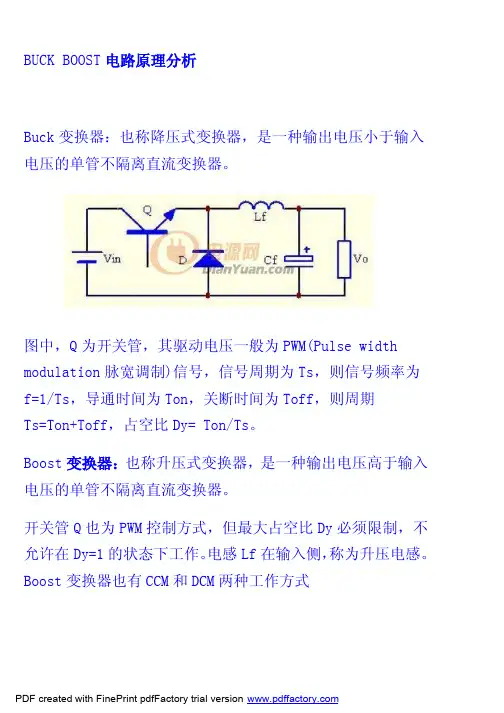

1 概述 直流-直流变流电路的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。其中，直接直流变流电路又叫斩波电路，它包括降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper)、升降压斩波电路（Buck/Boost）、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路共六种基本斩波电路。Buck/Boost升降压斩波电路同时具有Buck斩波电路和Boost斩波电路的特点，能对直流电直接进行降压或者升压变换，应用广泛。本文将对Buck/Boost升降压斩波电路进行详细的分析。

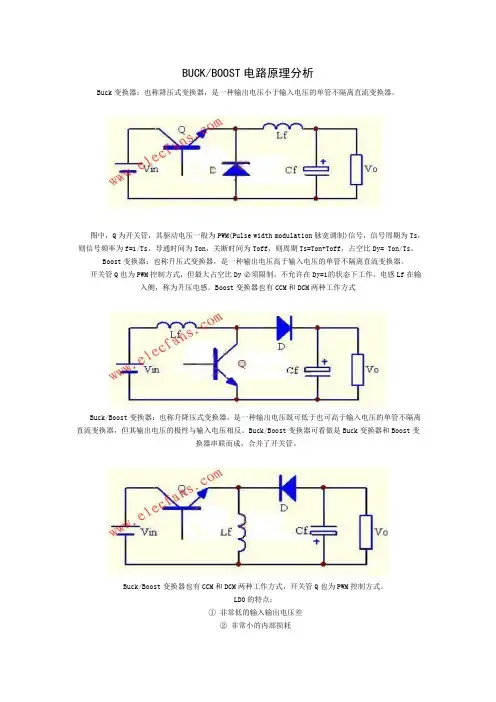

V E U L C U O V i 1 i 2i L R VD L V E U L C U O V i 1 i 2 i L R VD L V E U L C U O V i 1 i 2 i L R VD L 2 主电路拓扑和控制方式 2.1 Buck/Boost 主电路的构成 Buck/Boost 变换器的主电路与Buck 或Boost 变换器所用元器件相同，也由开关管、二极管、电感、电容等构成，如图1所示。与Buck 和Boost 不同的是电感L 在中间，不在输出端也不在输入端，且输出电压极性与输入电压极性相反。开关管也采用PWM 控制方式。Buck/Boost 变换器也由电感电流连续和断续两种工作方式，但在实际应用中，往往要求电流不断续，即电流连续，当电路中电感值足够大时，就能使得电路工作在电流连续的状态下。因此为了分析方便，现假设电感足够大，则在一个周期内电流连续。 图2-1 Buck/Boost 主电路结构图 电流连续时有两个开关模态，即V 导通时的模态1，等效电路见图2（a ）；V 关断时的模态2，等效电路见图2（b ）。 （a ）V 导通 （b ）V 关断，VD 续流 图2-2 Buck/Boost 不同模态等效电路
上海大学 模拟电子技术课程 实践项目 项目名称：_电子电路仿真分析与设计_指导老师：_______李智华________ 学号：______12122272_______ 姓名：_______翟自协________ 日期：_____2014/1/27______
电子电路仿真软件PSPICE 题目一：放大电路电压增益的幅频响应与相频响应 电路如图所示，BJT为NPN型硅管，型号为2N3904，放大倍数为50，电路其他元件参数如图所示。求解该放大电路电压增益的幅频响应和相频响应。 步骤如下： 1、绘制原理图如上图所示。 2、修改三极管的放大倍数Bf。选中三极管→单击Edit→Model→Edit Instance Model， 在Model Ediror中修改放大倍数Bf＝50。 3、由于要计算电路的幅频响应和相频响应，需设置交流扫描分析，所以电路中需要有交流源。 双击交流源v1设置其属性为：ACMAG=15mv,ACPHASE=0。 4、设置分析类型： 选择Analysis→set up→AC Sweep，参数设置如下：
5、Analysis→Simulate，调用Pspice A/D对电路进行仿真计算。 6、Trace→ Add（添加输出波形），，弹出Add Trace对话框，在左边的列表框中选中v(out)，单击右边列表框中的符号“/”，再选择左边列表框中的v(in)，单击ok按钮。 仿真结果如下：
上面的曲线为电压增益的幅频响应。要想得到电压增益的相频响应步骤如下：在probe下，选择Plot→ Add Plot（在屏幕上再添加一个图形）。如下图所示： 单击Trace→ Add（添加输出波形），弹出Add Trace对话框，单击右边列表框中的符号“P”，在左边的列表框中选中v(out)，单击右边列表框中的符号“-”，再单击右边列表框中的符号“P”，再选择左边列表框中的v(in)，单击ok按钮。函数P（）用来求相位。
怎样利用电路仿真软件进行模拟电路课程的学习电路分析实验报告 实验二 学习用multisim软件对电路进行仿真 一．实验要求与目的 1.进一步熟悉multisim软件的各种功能。 2.巩固学习用multisim软件画电路图。 3.学会使用multisim里面的各种仪器分析模拟电路。 4.用multisim软件对电路进行仿真。 二、实验仪器 电脑一台及其仿真软件。 三．实验内容及步骤
（1）在电子仿真软件Multisim 基本界面的电子平台上组建如图所示的仿真电路。双击电位器图标，将弹出的对话框的“Valve”选项卡的“Increment”栏改成“1”，将“Label”选项卡的“RefDes”栏改成“RP。 ” 2）调节RP大约在35%左右时，利用直流工作点分析方法分析直 流工作点的值。直流工作点分析（DC Operating Point Analysis）是用来分析和计算电路静态工作点的，进行分析时，Multisim 自动将电路分析条件设为电感、交流电压源短路，电容断开。 单击Multisim 菜单“Simulate/Analyses/DC operating Point…”,在弹出的对话框中选择待分析的电路节点，如2图所示。单击Simulate 按钮进行直流工作点分析。分析结果如图3所示。列出了
单级阻容耦合放大电路各节点对地电压数据，根据各节点对地电压数据，可容易计算出直流工作点的值,依据分析结果，将测试结果填入表1中，比较理论估算与仿真分析结果。 表1 静态工作点数据 电压放大倍数测试 （1）关闭仿真开关，从电子仿真软件Multisim 10基本界面虚拟仪器工具条中，调出虚拟函数信号发生器和虚拟双踪示波器，将虚拟函数信号发生器接到电路输入端，将虚拟示波器两个通道分别接到电路的输入端和输出端，如图4所示。 （2）开启仿真开关，双击虚拟函数信号发生器图标“XFG1”，将打开虚拟函数信号发生器放大面板，首确认“Waveforms”栏下选取的是正弦信号，然后再确认频率为1kHZ”；再确认幅度为 10mVp，如图5所示。 四．仿真分析 动态测量仿真电路

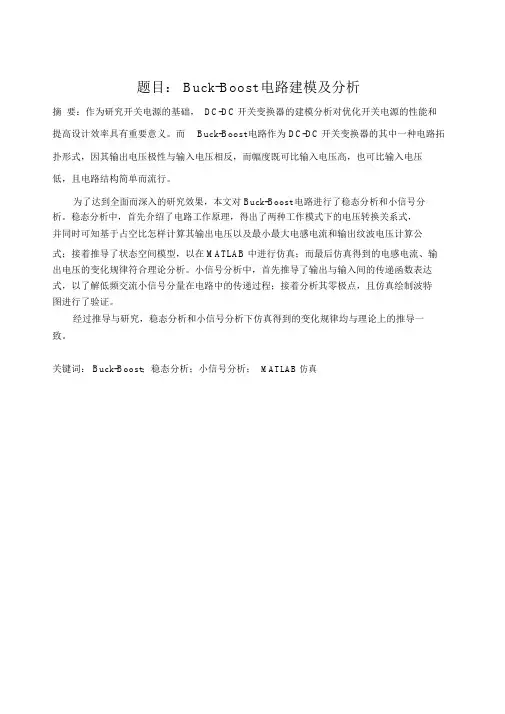

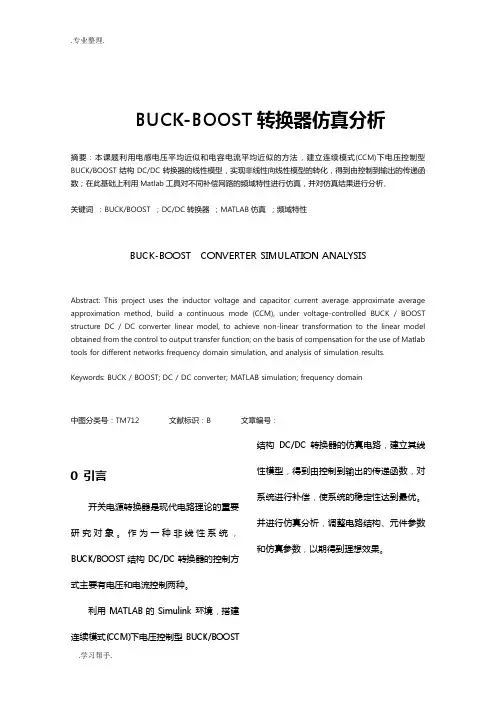

题目：BuckdBoost电路建模及分析 摘要：作为研究开关电源的基础，DCTC开关变换器的建模分析对优化开关电源的性能和提高设计效率具有重要意义。而BucMoost电路作为DCTC开关变换器的其中一种电路拓扑形式，因其输出电压极性与输入电压相反，而幅度既可比输入电压高，也可比输入电压低，且电路结构简单而流行。 为了达到全面而深入的研究效果，本文对Buck^oost电路进行了稳态分析和小信号分析。稳态分析中，首先介绍了电路工作原理，得出了两种工作模式下的电压转换关系式，并同时可知基于占空比怎样计算其输出电压以及最小最大电感电流和输出纹波电压计算公式；接着推导了状态空间模型，以在M ATLAB中进行仿真；而最后仿真得到的电感电流、输出电压的变化规律符合理论分析。小信号分析中，首先推导了输出与输入间的传递函数表达式，以了解低频交流小信号分量在电路中的传递过程；接着分析其零极点，且仿真绘制波特图进行了验证。 经过推导与研究，稳态分析和小信号分析下仿真得到的变化规律均与理论上的推导一致。 关键词：BuckHBoost；稳态分析；小信号分析；MATLAB仿真
1 ?概论 现代开关电源有两种：直流开关电源、交流开关电源。本课题主要介绍直流开关电源，其功能是将电能质量较差的原生态电源，如市电电源或蓄电池电源，转换为满足设备要求的质量较高的直流电源，即将“粗电”转换为“精电”。直流开关电源的核心是DC4)C变换器。 作为研究开关电源的基础，DCTC开关变换器的建模分析对开关电源的分析和设计具有重要意义。DCTC开关变换器最常见的三种电路拓扑形式为：降压(Buck)、升压(Boost)和降压THE (BuckdBoos 泌］,如图1-1所示。其中BucMoost变换器因其输出电压极性与输入电压相反，而幅度既可比输入电压高，也可比输入电压低，且电路结构简单而流行。 (a) B uck型电路结构 (b) Boost型电路结构 (c) B uckHB oost型电路结构 图1-1 DCTC变换器的三种电路结构
第五章Simulink模拟电路仿真 武汉大学物理科学与技术学院微电子系常胜
§5.1 电路仿真概要 5.1.1 MATLAB仿真V.S. Simulink仿真 利用MATLAB编写M文件和利用Simulink搭建仿真模型均可实现对电路的仿真，在实现电路仿真的过程中和仿真结果输出中，它们分别具有各自的优缺点。 武汉大学物理科学与技术学院微电子系常胜
ex5_1.m clear; V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5; R1=(Rb*Rc)/(Ra+Rb+Rc); R2=(Rc*Ra)/(Ra+Rb+Rc); R3=(Ra*Rb)/(Ra+Rb+Rc); Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd)); I=V/Req 武汉大学物理科学与技术学院微电子系常胜
ex5_1 武汉大学物理科学与技术学院微电子系常胜
武汉大学物理科学与技术学院微电子系常胜
注意Simulink仿真中imeasurement模块 /vmeasurement模块和Display模块/Scope模块的联合使用 Series RLC Branch模块中R、C、L的确定方式 R：Resistance设置为真实值Capacitance设置为inf（无穷大）Inductance设置为0 C：Resistance设置为0 Capacitance设置为真实值Inductance设置为0 L：Resistance设置为0Capacitance设置为inf Inductance设置为真实值 武汉大学物理科学与技术学院微电子系常胜
电子线路设计软件课程设计报告 实验内容：实验八multisim电路仿真 一、验目的 1、进一步熟悉multisim的操作和使用方法 2、掌握multisim做电路仿真的方法 3、能对multisim仿真出的结果做分析 二、仿真分析方法介绍 Multisim10为仿真电路提供了两种分析方法，即利用虚拟仪表观测电路的某项参数和利用Multisim10 提供的十几种分析工具，进行分析。常用的分析工具有：直流工作点分析、交流分析、瞬态分析、傅立叶分析、失真分析、噪声分析和直流扫描分析。利用这些分析工具，可以了解电路的基本状况、测量和分析电路的各种响应，且比用实际仪器测量的分析精度高、测量范围宽。下面将详细介绍常用基本分析方法的作用、分析过程的建立、分析对话框的使用以及测试结果的分析等内容 1、直流工作点分析 直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。求解电路的直流工作点在电路分析过程中是至关重要的。 执行菜单命令Simulate/Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图所示。直流工作点分析对话框包括3页。
Output 页用于选定需要分析的节点。 左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。右边Selected variables for 栏用于存放需要分析的节点。 具体做法是先在左边Variables in circuit 栏内中选中需要分析的变量（可以通过鼠标拖拉进行全选），再点击Plot during simulation 按钮，相应变量则会出现在Selected variables for 栏中。如果Selected variables for 栏中的某个变量不需要分析，则先选中它，然后点击Remove按钮，该变量将会回到左边Variables in circuit 栏中。Analysis Options页 点击Analysis Options按钮进入Analysis Options页，其中排列了与该分析有关的其它分析选项设置，通常应该采用默认的 Summary页
Multisim快速上手教程 每一次数电实验都要疯了有木有！！！全是线！！！全是线！！！还都长得要命！！！完全没地方收拾啊！！！现在数电实验还要求做开放实验，还要求最好先仿真！！！从来没听说过仿真是个什么玩意儿的怎么破！！！ 以下内容为本人使用仿真软件的一些心路历程，可供参考。 所谓仿真，以我的理解，就是利用计算机强大的计算能力，结合相应的电路原理（姑且理解为KVL+KCL）来对电路各时刻的状态求解然后输出的过程。相较于模拟电路，数字电路的仿真轻松许多，因为基本上都转化为逻辑关系的组合了。有人用minecraft来做数字电路，都到了做出8bitCPU的水平（https://www.doczj.com/doc/2c2793073.html,/v_show/id_XMjgwNzU5MDUy.html、https://www.doczj.com/doc/2c2793073.html,/v_show/id_XNjEwNTExODI4.html）。这个很神奇。 以下进入正文 首先，下载Multisim安装程序。具体链接就不再这里给出了（毕竟是和$蟹$版的软件），可以到BT站里搜索，有一个Multisim 12是我发的，里面有详细的安装说明，照着弄就没问题了。 好，现在已经安装上Multisim 12了。 然后运行，在Circuit Design Suite12.0里，有一个multisim，单击运行。 进去之后就是这样的。 那一大块白的地方就是可以放置元件的地方。 现在来以一个简单的数字逻辑电路为例：
菜单栏下一排是这些东西，划线的是数字电路仿真主要用得上的元件。 来个7400吧 点击TTL那个图标（就是圈里左边那个）。出来这样一个东西： 红圈里输入7400就出来了，也可以一个一个看，注意右边“函数”栏目下写的“QUAD 2-INPUT NAND”即是“四个双输入与非门”的意思。 点击确认，放置元件。 A、B、C、D在这里指一块7400里的四个双输入与非门，点击即可放置。 看起来很和谐，那就做个RS触发器吧。 这里输出用的是一种虚拟器件PROBE，在Indicators组，图标就是个数码管的那个。功能相当于实验箱上那些LED，也是高电平就点亮。元件旋转方向的方法是选中元件然后按Ctrl+R(otate)。还可以选中元件后点击右键，选择“水平翻转”等。

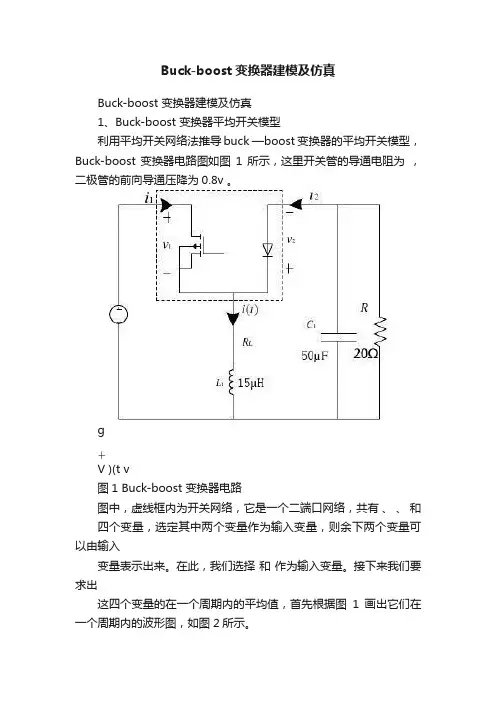

Buck-boost 变换器建模及仿真 1、Buck-boost 变换器平均开关模型 利用平均开关网络法推导buck —boost 变换器的平均开关模型，Buck-boost 变换器电路图如图1所示，这里开关管的导通电阻为 ，二极管的前向导通压降为0.8v 。 g V )(t v 图1 Buck-boost 变换器电路 图中，虚线框内为开关网络，它是一个二端口网络，共有 、 、 和 四个变量，选定其中两个变量作为输入变量，则余下两个变量可以由输入 变量表示出来。在此，我们选择 和 作为输入变量。接下来我们要求出 这四个变量的在一个周期内的平均值，首先根据图1画出它们在一个周期内的波形图，如图2所示。 ) (1t v s dT s T (1i s dT s )(1t i )(2t i )(1t v on R )(2t v )(1t i )(2t v
