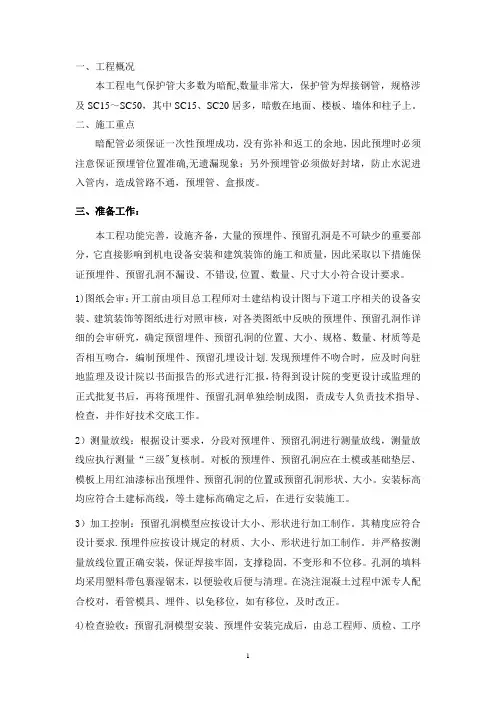

一、工程概况
本工程电气保护管大多数为暗配，数量非常大，保护管为焊接钢管，规格涉及SC15~SC50，其中SC15、SC20居多，暗敷在地面、楼板、墙体和柱子上。
二、施工重点
暗配管必须保证一次性预埋成功，没有弥补和返工的余地，因此预埋时必须注意保证预埋管位置准确，无遗漏现象；另外预埋管必须做好封堵，防止水泥进入管内，造成管路不通，预埋管、盒报废。
三、准备工作：
本工程功能完善，设施齐备，大量的预埋件、预留孔洞是不可缺少的重要部分，它直接影响到机电设备安装和建筑装饰的施工和质量，因此采取以下措施保证预埋件、预留孔洞不漏设、不错设，位置、数量、尺寸大小符合设计要求。
1）图纸会审：开工前由项目总工程师对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，对各类图纸中反映的预埋件、预留孔洞作详细的会审研究，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。发现预埋件不吻合时，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。
2）测量放线：根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。对板的预埋件、预留孔洞应在土模或基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。
3）加工控制：预留孔洞模型应按设计大小、形状进行加工制作。其精度应符合设计要求。预埋件应按设计规定的材质、大小、形状进行加工制作。并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。在浇注混凝土过程中派专人配合校对，看管模具、埋件、以免移位，如有移位，及时改正。
4）检查验收：预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。自检合格后，报请驻地监理工程师检查验收，并办理签证手续，签认后，方能进行下道工序施工。
5）成品保护：验收过的预留孔洞、预留管道等成品，要采取有效的保护措
施。有条件施工的及时施工，没有条件施工的应派专人看护。
四、施工方案
1、施工程序
暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→地线跨接
2、主要施工方法和技术要求
（1）施工准备
①熟悉图纸，了解设计意图，掌握施工工艺，方法。
②材料的规格型号，材质必须符合设计要求。
（2）暗管敷设的基本要求
敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内
的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿
过设备基础。
（3）预制加工：
预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁刷防锈漆。
①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为
25mm及其以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，
且弯曲后无裂缝或显著的凹瘪现象。
②管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的
管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，
管口刮锉光滑、无毛刺，管内铁屑除净。
③管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外
径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及
时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。
（4）测定盒、箱位置
根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。
（5）固定盒、箱
先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。
盒、箱安装要求如下表所示：
盒、箱安装要求一览表
（6） 管路连接
① 管径20mm 及其以下钢管，必须用管箍丝扣连接。管箍连接加
φ6圆钢焊接跨接“ ”，套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；管径25mm 及其以上钢管，可采用管箍连接或套管焊接，
套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
② 管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯
时45m ；有一个弯时30m ；有二个弯时20m ；有三个弯时12m 。
③ 管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上
的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4扣。两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。
（7） 管暗敷设：
① 将管与盒按已确定的安装位置连接起来，焊口焊接牢固、严密。在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上，管与箱、盒连接处，焊上跨接地线，使金属外壳连成一体，如下图所示。
为保证盒子位置正确，在砼顶板使盒子紧贴模板，将盒点焊接在钢
筋上加以固定； 吊顶内装设的接线盒单独固定，其朝向应便于检修与
钢锁护接线
接线。管口及接线盒内塞上特殊材料进行封堵，防止进入水泥砂浆和杂
物。
②随墙（砌体）配管：配合土建工程砌墙立管时，该管应放在墙中
心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。
（8）隐蔽验收
隐蔽验收前，施工人员检查是否有管、盒遗漏或设位错误，并用油漆在接线盒处作标记（强、弱电颜色分开），以便拆模后进行寻找。
检查无误后，汇同监理工程师进行隐蔽验收，符合要求后在隐蔽验收
记录上签字。浇注砼时，要派专人进行防护，以防砼振捣时，管路及
箱盒移位。
土建拆模后，及时派人进行清理，将钢管内清扫干净后，穿入铁丝，为下一步穿线工作做准备。
六、质量管理措施
建立质量保证体系，并保证质量保证体系的正常运作，各级责任人应严格按规章办事。设置质量监督部门，配备经验丰富、水平高、工作认真负责的专职质量员，用精良的技术和严格的监督管理来保证工程施工质量。
施工质量管理体系是整个施工质量能加以控制的关键，而本工程质量的优劣是对项目班子质量管理能力的最直接的评价，同样质量管理体系设置的科学性对质量管理工作的开展起到决定性的作用。其设置的合理、完善与否将直接关系到整个质量保证体系能否顺利地运转及操作，在本工程中，我们将以以下的组织机构来全面地进行质量的管理及控制。
严格坚持技术管理制度，编制的施工方案切实可行，必须经上级技术部门组织审批方可实施。施工前应认真组织技术交底。主要的技术问题由项目技术负责人组织交底，并做好书面记录。
严格按照施工图纸、标准、规范组织施工，发现问题及时上报，经技术部门的设计单位核实后方可进行安装.
加强质量监督检查工作，严格控制施工过程中的工程质量通病。把好各道工序质量关。隐蔽工程各重要工序必须经甲方、监理单位签字认可后再进行下一道工序的施工。施工过程中要注意原始资料的积累。
必须严格履行材料的检验制度，并做好记录。对有争议的问题（质量）必须有甲方、监理单位的书面材料方可使用。设备材料到货后应核对各项技术指标是否符合设计、规范要求，不合格的产品艰决不使用。
严格按照公司质量管理方法进行项目的日常管理工作。对参加施工的工人进行培训，竖立正确的工作态度。建立项目质量奖惩机质。定期组织项目技术人员进行交互检查。
在工程施工中严格按照规范、标准、设计图纸进行施工。建立施工班组自检制度，设置施工班组兼职质量监督员。
对施工全过程分阶段、环节进行质量控制，每个控制环节为一个施工停检点，上道工序合格后方可进行下道工的施工。做到一环扣一环。
严格按质量计划工序检验时间、检验项目，检验方法、检验依据、合格标准及质量记录。坚持过程检验和试验，使全过程始终处于受控状态。
建立岗位责任制，主要工种实行样板挂牌制，按工艺卡进行施工。抓好重点部位、关键工序的施工和管理。
按国家《计量法》和ISO标准体系要求配备合格、精良的计量器具。
成立QC小组，开展质量管理活动。应每天对当工完成的工程量进行质量检查、技术复核。及时改正施工中出现的问题。
七、环境管理措施
在施工过程中,我们将严格按照ISO14001环境管理体系的要求,搞好环境保护,并遵守下列环境管理方针“建筑与绿色共生，发展和生态协调的方针”，力争达到以下目标：
1) 噪音排放达标：结构施工，昼间<70dB，夜间<55dB
装修施工，昼间<65dB，夜间<55dB
2) 防大气污梁达标：施工现场扬尘、生活用锅炉烟尘的排放符合要求（扬尘达到国家二级排放规定，烟尘排放浓度<400mg/Nm3。）
3) 生活及生产污水达标：污水排放符合《北京市水污染物排放标准》。
4) 防止光污染：夜间照明不影响周围社区。
5) 施工垃圾分类处理，尽量回收利用。
6) 节约水、电、纸张等资源消耗，节约资源，保护环境。
2、根据本工程的实施情况，在施工过程中出现的环境管理因素主要有：噪音排放、粉尘排放、烟尘排放、施工垃圾排放、夜间照明污染。
环境管理的法律依据及其他依据
1) 法律依据：
（1）《中华人民共和国环境保护法（试行）》
（2）《大气环境质量标准》
（3）《锅炉烟尘排放标准》（GB3841-83）
（4）《地面水环境质量标准》
（5）《北京市水污染物排放标准》
（6）《建筑施工场界噪声限值》（GB12573-90）
2)其他：
（1）《北京市余泥渣土管理条例》
（2）《北京市政府关于加强散体物料管理的通告》
（3）《北京市建设工程现场文明施工管理办法》
（4）其他地方标准及本企业有关规定。
3、按北京市规定将建筑垃圾清运到指定的垃圾废弃物存放点。
易燃、易爆及化学危险品、油品的控制：
（1）、施工现场设立封闭式存放区，不同性质、不同应急响应方法的物品应单独存放，提供适宜的贮存环境，使用密闭式容器贮存，防止泄漏。
（2）、专人负责保管，严格领用审批手续，做好发放记录，定期进行清点，控制库存量。
（3）、油漆、涂料及化学品存放的库房均进行硬化处理，并用塑料布进行隔离，防止油品及化学品渗漏到地上或土壤中。
（4）、易爆及化学危险品、油品使用前，由项目技术负责人组织专业施工员进行技术交底，必要时进行应急准备和响应培训，严格按操作规程和产品使用说明执行。
（5）、施工过程中按规范使用专用容器和工具进行操作，尽量避免遗洒。
（6）、备好防护用品，做好应急准备。
光污染的控制：
固定使用的电焊机，对焊剂必须搭设封闭式防护棚，非固定使用的电焊机须采取必要的围护措施，防止强光影响周围社区。
夜间使用的电焊机、对焊机必须搭设封闭式防护棚，非固定使用的电焊机、须采取必要的围护措施，防止强光影响周围社区。
带光源的移动设备，在施工现场禁止使用运光灯。
环境管理流程图（程序）
八、安全保证措施
安全管理目标：杜绝重大事故、火灾事故、机械设备事故，轻伤事故控制在2‰以下。建立行之有效的安全管理体系，并配备专职安全管理人员。
贯彻“安全第一、预防为主、防治结合“的方针，搞好职工进场安全生产教育。在施工前应做好安全交底工作。施工过程中应经常坚持日常教育，把安全活动在全员、全过程中体现出来。
建立项目管理制度，建立安全保证体系，并以安全责任合同的方式落实岗位、各部门、各施工作业队的安全责任。
贯彻安全操作规程，严格按安全操作规程办事，相关工种的安全技术操作规程发到施工班组。在施工队班组配兼职安全员。
进入施工现场必须带安全帽。特殊工种必须持证上岗，配穿劳动防护用品，身体健康。
施工机具的临时电缆接线应由维修电工进行，其它人不允许私自接线。维修电工应不间断的检查施工机具的用电安全，以确保现场用电的安全。
现场施工用电必须做到三极保护，施工现场按要求配备维修电工。施工班组的临时配电箱，进行定期检查。
施工用机械应严格按操作规程使用，在使用前办理安全检查验收确认手续。并做到专人操作。电动工具必须有可靠的接地保护。施工机具应由专人操作，并悬挂操作牌。机械管理员应每月对施工用机械进行检查，确保施工机具的安全、完好率。
加强施工现场的安全管理，临设的布置符合防火要求，做到施工现场安全用火。按规定设置完好的消防设施。并由专人进行管理。
本工程有大量的高空作业，必须保证高空作业的安全。施工人员在进行高空作业时必须按规定配带安全带，不得上下抛丢物品，应使用结实绳子传递，传递时下面不能有人施工或行走。对有高空作业有障碍的施工人员坚绝不得上高空。
施工现场悬挂安全警示牌、张贴安全宣传标语。需在公共场所施工时，必须悬挂安全告示牌，并经相关部门同意。
进入施工现场注意“三宝、四口、五临边”的防护和使用，尤其做好预留孔洞、楼梯等的防护。
不能因抢进度而出现在同一垂直面上而高度的不同的交叉施工，派专人进行看护。在安装时指定专人进行监护，业主、监理单位应配合，防止其他专业队人员不服从管理造成安全事故。
项目技术人员及安全员应每天对施工人员的安全施工情况进行检查，杜绝违章作业。
要求参与本项目施工的所有员工与项目部签订“安全誓约书”，承诺做到：
(1)、坚持“安全第一、预防为主”的方针，严格遵守施工现场的各项管理制度，严格按安全技术交底的要求进施工。
(2)、进入施工现场，穿带好各项防护用品。高空作业系好安全带，不得酒后、穿拖鞋、赤脖、背心等进入施工现场。
(3)、听从指挥、服从项目管理人员的安排，不做违法的事。
(4)、施工人员有权拒绝违章施工指令，安全技术防护不到位的安装环境可以拒绝施工。鼓励参加施工的人员提出发现的安全隐患。
(5)、所有参加施工的人员必须持证上岗，未经培训的施工人员不得进入施工现场。没有施工任务时不得无故进入施工现场。
安全保证体系图
九、编制依据：
本工程参考的主要标准、规范
1、《通风与空调工程施工质量验收规范》 GB50243-2002
2、《工业金属管道施工及验收规范》 GB50235-97
3、《建筑给水及采暖工程施工质量验收规范》 GB50242-2002
4、《给水排水管道工程施工及验收规范》 GB50268-97
5、《自动喷水灭火系统施工及验收规范》 GB50261-96
6、《建筑工程施工质量验收统一标准 》 GB50300-2001
7、《工业设备及管道工程质量检验评定统一标准》 GB50185-93
8、国家标准设计图籍《防水套管》（02S404）
地方或上
级安全主管部公司主管经理 相关部门
项目经理 安全责任人（质安区域责任工程师 专业安全工程师 项目总工专业施工负指定分包施工班组
智能化工程二次预埋管施工方案关于陆港金海岸莱顿小镇小区智能化二次设计深化后，对原深圳大学建筑设计院的弱电智能化施工平面布置、红外探测器的标高、管 径等进行修改，按西安西翼智能科技有限公司设计图纸施工具体修改实施方案如下： 施工组织部署 我项目部根据多年的经验，通过对施工现场原有施工完毕的智能化预埋工程进行勘察，按照本工程施工进度的要求、施工现场实际条件的分析，并具体结合所选定的施工方法及技术措施，、细致周密的计划安排，确保在总进度要求内完成整改工作。 施工方法及技术措施 由于本工程主体结构多为混凝土剪力墙结构，按原图设计弱电智能化管线设计多数在混凝土剪力墙与结构顶板内，我单位认为要达到西安西翼智能科技有限公司设计意图需在原有预埋的混凝土墙面或地面进行开槽后敷管，并在原预埋管处加装接线盒。我们在施工时要与土建单位的施工配合，尽量对原有结构中的钢筋进行避让或绕道，避免对结构影响。敷管结束后立即进行对凿除的墙槽进行修补。严格按照规范进行施工，重点做好相互之间的产品保护工作。 根据以往同类型工程的施工经验，再和甲方、监理单位协同，确定每幢楼一层作为修整后的样板层，得到监理认可后进行封样，我方再集中精干力 量配合土建以超过样板层标准，加快施工达到进度、设计要求
施工工序 1）暗管敷设的施工程序为：施工准备T测绘管线走向T 测定盒箱位 置一墙面或地面开槽一固定盒、箱T管路连接一墙槽、地槽修补一 管口封堵 暗管敷设 1）暗管敷设的基本要求为：管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15m m；埋入地下的电线管路不宜冒过地面。 2）测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。 3）固定盒、箱：先稳定盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、箱安装要求如下表所示: 盒、箱安装要求一览表
第一节电气管线预留预埋专项施工方案 一、电气管路敷设 1.电气线管楼板内暗敷设 本工程电气管线预留预埋工作主要有：强电预留预埋，避雷装置安装，消防电工程预留预埋，空调电工程预留预埋。电气预埋电线管主要采用镀锌钢管紧定式暗敷。其中消防电管的保护层的厚度不小于30mm。电线管的接地采用专用的接地卡连接。暗埋钢管采用丝扣连接，管箍内两管口应对接平齐。电线管与接线盒之间采用锁紧螺母固定。电线管的弯曲半径应为管内径的6倍以上，且钢管弯曲处不出现凹凸和裂缝。 用铁丝将暗敷的电线管与结构钢筋绑扎牢固，管端用堵头堵实以防杂物进入管内。开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。 同时，认真熟悉电施设计施工图和技术交底，找准部位，密切配合结合，根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱（盒）的施工配合；预埋电管在施工前应按要求对管道内壁进行除锈，其具体方法如下：用钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷清除,除锈后的钢管内灌刷红丹漆晾干备用。 大于Ф32的钢管须采用液压（电动）弯管机弯制或采用成品弯头。≤Φ25的钢管可采用弯管器弯制。钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。对钢管的允许弯曲半径应符合以下标准：（见下表）
钢管之间的连接采用套管连接。套管长度为连接管外径的1.5-3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。 为保证开关、插座盒预埋成活率，在各开关、插座盒的位置预埋自制木盒，并根据不同功能或系统做好标识；盒内用泡沫塑料填充，以保证工程施工质量。对于地面插座盒预埋时，应将盒口留出砼面 1.5～2cm，以便于后期施工时依靠地插座本身可调余量与地面找平。 预埋钢管的砼保护层不小于20mm。施工完毕后，应将管口用木塞等进行封堵。对于较长的管路应在管内穿好铁丝或增设转线盒，以便于日后穿线。 2.金属软管敷设 金属软管应敷设在不易受机械损伤的干燥场所，且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时，应采用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。 1）管道穿越沉降缝 管道穿伸缩沉降缝时要使用金属软管做过渡，施工时要做好线路接地。 ①明管过伸缩缝做法： 条 件 弯曲半径与钢管外径之比 明配 6 明配只有一个弯时 4 暗配10 埋设于地下或楼板内时10 9
1.1.1电气工程预留预埋施工方案 1.电气管路暗敷设 1.1、主要工艺流程 主要工艺流程如图1.1所示 熟悉图纸深化设计放样下料 放线标识工艺配管施定位复核确认 现场加工 清理接线盒穿带线管口封堵 1.2、材料进场检验 电线管进场检查验收见表1.2所示 表1.2电线管进场检查验收 1.3、强、弱电暗配管施工 1）强、弱电暗配管预留预埋总体原则：本工程强、弱电暗配管均采用焊接钢管。配电箱除图纸注明外，其它区域配电箱采用嵌入式安装。悬挂式安装的配电箱的进出线管路敷设采用暗配管，配电箱后部墙体内加套箱，嵌入式配电箱的进出线采用暗配管。敷设于混凝土中的钢管保护层厚度不得小于15mm，消防管路应敷设在不燃烧体结构内且保护层厚度不应小于30mm，并列敷设的管子间距不小于25mm。 2）钢管切断：钢管切断使用型钢切割机(无齿锯)切割，操作时要用力均匀平稳，不能用力过猛，以免过载或砂轮崩裂。管子切断后，断口处截面要与管轴线垂直，管口锉平、刮光，使管口整齐光滑，严禁用电气焊切割钢管。 3）钢管弯曲：用钢管本身进行煨制，严禁在管路弯曲处采用冲压弯头连接管路，以防穿线时卡阻和损坏导线绝缘层。钢管的弯曲采用冷煨方式，冷煨钢管的工具有手动和液压弯管器。在弯管时不但要掌握一定的技巧，在弯管过程中还要特别注意，弯
曲处不应有褶皱、凹穴和裂缝现象，弯扁程度不大于管外径的10%；暗配时管弯曲半径，不应小于管外径的6倍；埋设于混凝土楼板或墙体内钢管弯曲半径，不应小于管外径的10倍。 4）钢管除锈、防腐：管内壁除锈，可用圆形钢丝刷，两头各绑一根钢丝，来回拉动钢丝刷，把管内铁锈清除干净。管子外壁可用钢丝刷或电动除锈机除锈。埋入混凝土内的钢管外壁不需防腐处理。 5）钢管的连接：钢管在配管中管子的连接，分为管与管的连接和管与盒(箱)的连接。 (1)管与盒(箱)连接： 暗配的钢管与盒(箱)连接采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2?3扣。钢管与盒(箱)连接时，钢管管口使用金属护圈帽(护口)保护导线时，将套丝后的管端先拧上锁紧螺母(根母)，顺直插入盒与管外径相一致的敲落孔内，露出2?3扣的管口螺纹，再拧上金属护圈帽(护口)，把管与盒连接牢固。 （2）管与配电箱固定时，无论使用那种护圈帽均要在箱体内外用锁紧螺母固定，露出2?3扣的管口螺纹再拧护圈帽。为了使入箱管长度一至，可在箱内使用木制平托板，在箱体的适当位置用木方或普通砖顶住平托板。在入箱管管口处先拧好一个锁紧螺母，留出适当长度的管口螺纹，经进箱口插入箱体顶在平托板上，待墙体工程施工完后拆去箱内托板，在管口处拧上锁紧螺母和护圈帽，管与配电箱的连接。 (3)钢管与钢管套管焊接连接：套管长度宜为管外径的3倍，管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝牢固严密。使用套管连接时，套管可用大一级管径的管制作，套管内径与连接管外径应吻合，当没有合适管径做套管时，也可将较大管径的套管顺长度方向切开一条缝隙，将套管缝隙处用手锤击打对严做套管。施工中 严禁不同管径的管直接套接连接。 6)管路敷设加固 (1)现浇混凝土墙体内配管：现浇混凝土墙施工时，在绑扎钢筋后进行定位，然后把管路与钢筋固定好，将盒与模板固定牢，即时焊好接地跨接线，即把所有插入盒内管子相互间焊接在一起，并与盒接好，将管、盒与钢筋固定牢固，也可在盒后另加设ф6钢筋套子，后部顶在另一侧模板上，使盒被模板夹紧夹牢，稳固盒防止移位。

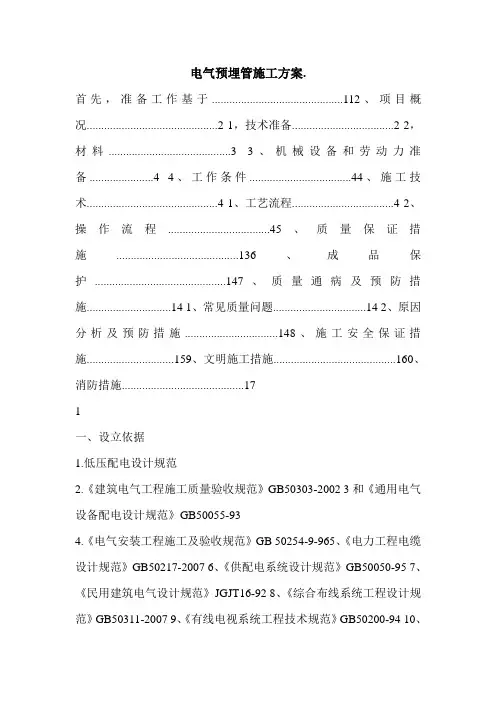

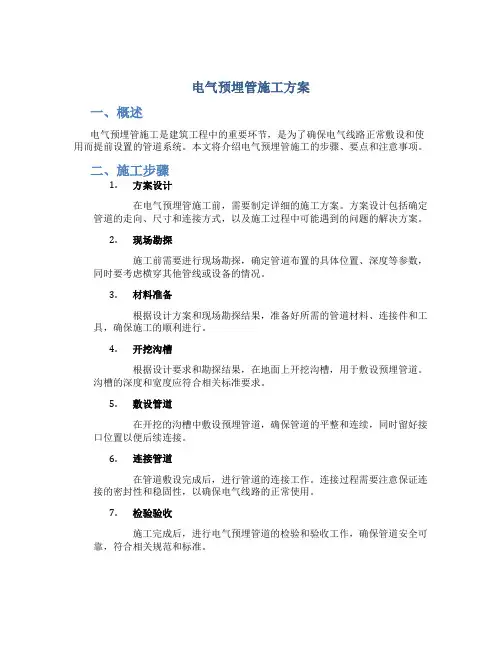

电气预埋管施工方案. 首先，准备工作基于.............................................112、项目概况.............................................2 1，技术准备...................................2 2，材料..........................................3 3、机械设备和劳动力准备......................4 4、工作条件...................................44、施工技术.............................................4 1、工艺流程...................................4 2、操作流程...................................45、质量保证措施..........................................136、成品保护.............................................147、质量通病及预防措施.............................14 1、常见质量问题................................14 2、原因分析及预防措施................................148、施工安全保证措施..............................159、文明施工措施..........................................160、消防措施 (17) 1 一、设立依据 1.低压配电设计规范 2.《建筑电气工程施工质量验收规范》GB50303-2002 3和《通用电气设备配电设计规范》GB50055-93 4.《电气安装工程施工及验收规范》GB 50254-9-965、《电力工程电缆设计规范》GB50217-2007 6、《供配电系统设计规范》GB50050-95 7、《民用建筑电气设计规范》JGJT16-92 8、《综合布线系统工程设计规范》GB50311-2007 9、《有线电视系统工程技术规范》GB50200-94 10、
