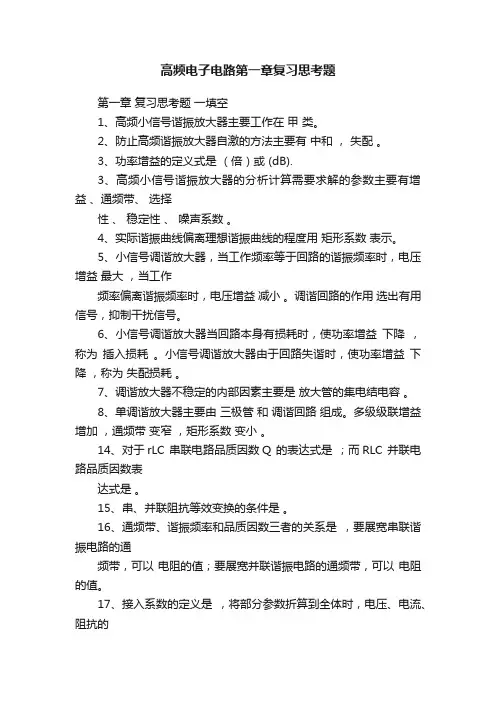

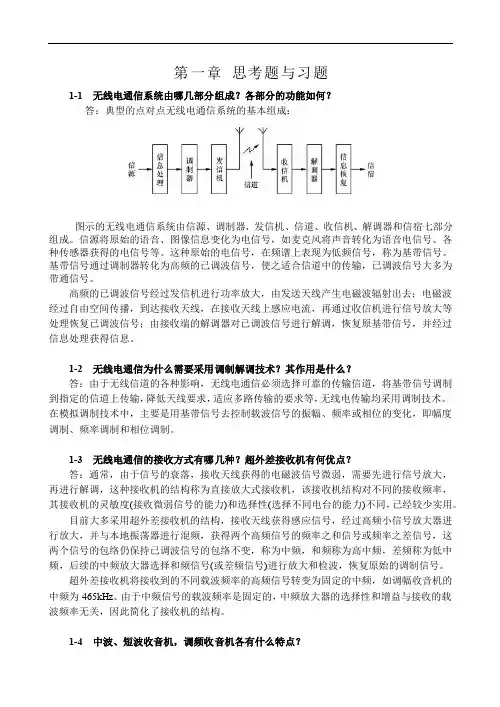

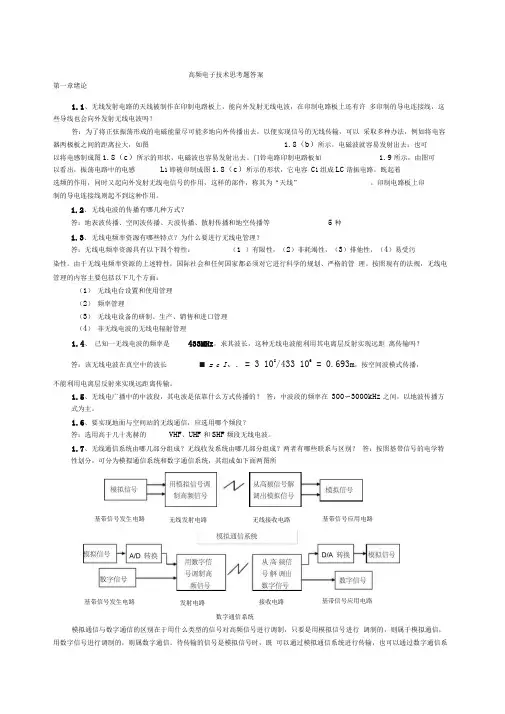

第一章 复习思考题 一填空
1、高频小信号谐振放大器主要工作在 甲 类。
2、防止高频谐振放大器自激的方法主要有 中和 ， 失配 。
3、功率增益的定义式是 （倍）或 (dB).
3、高频小信号谐振放大器的分析计算需要求解的参数主要有增益 、通频带、 选择
性 、 稳定性 、 噪声系数 。
4、实际谐振曲线偏离理想谐振曲线的程度用 矩形系数 表示。
5、小信号调谐放大器，当工作频率等于回路的谐振频率时，电压增益 最大 ，当工作
频率偏离谐振频率时，电压增益 减小 。调谐回路的作用 选出有用信号，抑制干扰信号。
6、小信号调谐放大器当回路本身有损耗时，使功率增益 下降 ，称为 插入损耗 。小信号调谐放大器由于回路失谐时，使功率增益 下降 ，称为 失配损耗 。
7、调谐放大器不稳定的内部因素主要是 放大管的集电结电容 。
8、单调谐放大器主要由 三极管 和 调谐回路 组成。多级级联增益 增加 ，通频带 变窄 ，矩形系数 变小 。
14、对于rLC 串联电路品质因数Q 的表达式是 ；而RLC 并联电路品质因数表
达式是 。
15、串、并联阻抗等效变换的条件是 。
16、通频带、谐振频率和品质因数三者的关系是 ，要展宽串联谐振电路的通
频带，可以 电阻的值；要展宽并联谐振电路的通频带，可以 电阻的值。
17、接入系数的定义是 ，将部分参数折算到全体时，电压、电流、阻抗的
折算关系分别是 ， ， 。（部分用.,,Z I U 全体用T T T Z I U ,,表示）
18、多级单调谐小信号总带宽计算公式是 ，总增益表达式
是 。
19、矩形系数的定义式是 ，单级放大器的矩形系数 多级放大
器的矩形系数 。
20、晶体管的三个频率（max T f f f 、、β）由低到高排列顺序是 ，其中 ββf .=，当振荡器的工作频率高于 时，电路不能起振。
21、噪声系数的定义是 ，理想噪声系数F N = ,一般情况下
F N ，多级放大器总噪声系数的表达式是 。
二、选择题
3、高频电子线路研究的频率范围是：
(a)300K～3MHz (b)3MHz～30MHz (c)整个射频频段
8、现代大规模生产的高性能选频放大器的设计模式是：
（a）宽带放大器与集中滤波器相结合（b）双调谐回路选频放大器
（c）多级单调谐的参差调谐放大器

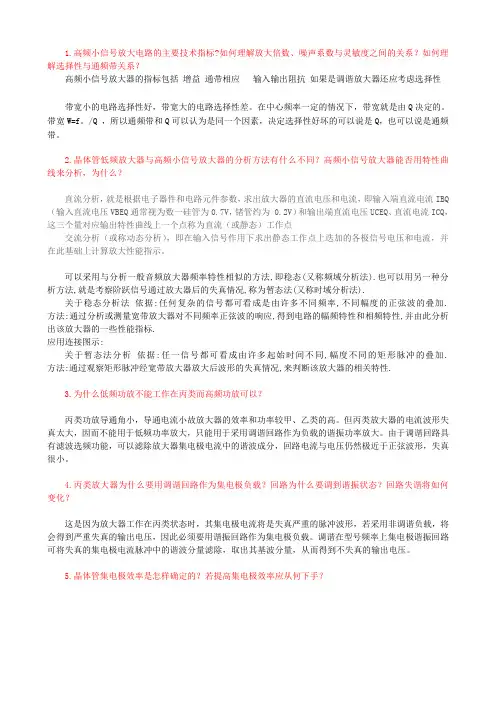

三、问答
3、高频小信号谐振放大器为什么要采用部分接入的方式？
4、为什么失配法能够防止高频小信号放大器发生自激？
5、工程中常用的集成滤波器有哪几种？为什么工程上常用宽带放大器与集成滤波器相结合构成选频放大器？
6、噪声为什么不用电压、电流表示？而要用噪声电压均方或噪声电流均方值表示？
15、集中选频放大器和谐振放大器相比，有什么优点？设计集中选频放大器时，主要任务是什么？
18、通频带为什么是小信号谐振放大器的主要技术指标？通频带不够会给信号带来什么影响？为什么？
19、对小信号谐振放大器为什么要提出选择性这一指标？
20、超外差接收机高放管为什么要采用低噪声管？
21、单调谐放大器的谐振频率主要与哪些因素有关？
22、外接负载阻抗对小信号谐振放大器有哪些主要影响？
23、加宽单调谐放大器通频带通常可以采取哪些措施？
24、展宽单调谐放大器通频带，对谐振单元增益有何影响？为什么？
四、判断题：
1、信噪比是指电路中信号功率与噪声功率之比。（）
2、调谐放大回路的通频带只与回路的有载品质因素有关。（）
3、为了使小信号调谐放大器工作稳定，可采用中和法，但中和法较难调整。（）
4、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。（）
5、多级放大器总的噪声系数取决于前面两级，与后面各级的噪声系数关系不大。
6、噪声电压与通频带宽度有关，接收机或放大器的带宽增大时，各种内部噪声减小。
7、放大器要选择合适的带宽，通频带过宽，信噪比降小。
8、降低放大器的工作温度可减小噪声。
9、放大器的增益与通频带存在矛盾，增益越高，通频带越窄。
10、由于微变等效电路只能解决交流分量的计算问题，因此它与电路中的直流分量无关。
11、当晶体管的工作频率超过其特征频率时，放大器将失去放大作用。
