信息学院
现代交换实验报告
姓名：王磊
学号： 2012080331140 专业：通信工程
2015年6月30日
实验一：抽样定理仿真
一、实验目的
1、掌握Systemview 软件的使用
2、熟练使用软件的图符库,能够构建简单系统
二、实验内容
1、熟悉软件的工作界面；
2、用Systemview 软件建立仿真电路
3、进行参数设置
4、观测过程中各关键点波形
5、对仿真结果进行分析
三、实验原理
所谓抽样。就是对时间连续的信号隔一定的时间间隔T抽取一个瞬时幅度值（样值），抽样是由抽样门完成的。
在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。或者说，如果一个连续信号f（t）的频谱中最高频率不超过f h，这种信号必定是个周期性的信号，当抽样频率f S≥2 f h 时，抽样后的信号就包含原连续信号的全部信息，而不会有信息丢失，当需要时，可以根据这些抽样信号的样本来还原原来的连续信号。根据这一特性，可以完成信号的模-数转换和数-模转换过程。
四、实验结果
结果没有还原。
结果还原。
参数: 1.幅度 2.频率 3.相位
功能: 产生一个正弦波：y(t)=Asin(2PIfct+*)
参数: 1.幅度 2.频率(HZ) 3.脉冲宽度(秒) 4.偏置 5.相位
功能: 产生具有设定幅度和频率的周期性脉冲串，脉宽由设置决定。
y(t)=+-A*PT(t)+Bias 有方波选项。
实时显示 Real Time
功能: 能在系统仿真运行同时，实时地在系统窗口显示接收到的波形。
加法器 Adder
参数: 1.寄存器大小N 2.分数大小F 3.指数大小K 4.输出类型T 5.整型数转换选择
功能: 将输入的一个或多个值求和，并给出适当的标志。
结论：由此证明了证明了抽样定理的正确性，抽样信号在fs>=2fh时可以还原，抽样频率越
高效果越好。
实验二：PCM编译码仿真
一、实验目的
1、掌握滤波器的各种设计方法。
2、掌握各种滤波器的参数设计。
二、实验内容
1、熟悉SYSTEMVIEW 仿真环境的基本操作；
2、构建滤波器性能演示仿真系统；
3、根据滤波要求设置合适的滤波器参数和滤波器类型；
三、实验原理
SystemView仿真软件可以实现多层次的通信系统仿真。脉冲编码调制（PCM）是现代语音通信中数字化的重要编码方式。利用SystemView实现脉冲编码调制(PCM)仿真，可以为硬件电路实现提供理论依据。通过仿真展示了PCM编码实现的设计思路及具体过程，并加以进行分析。

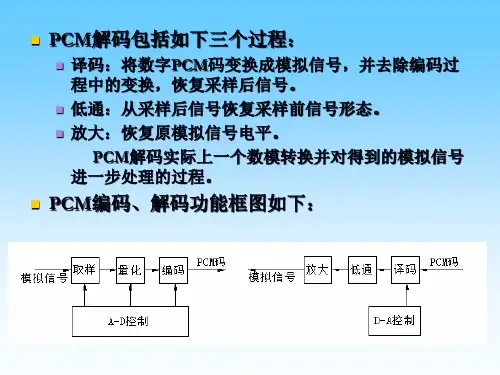

PCM即脉冲编码调制，在通信系统中完成将语音信号数字化功能。PCM的实现主要包括三个步骤完成：抽样、量化、编码。分别完成时间上离散、幅度上离散、及量化信号的二进制表示。
四、实验结果
由以上数据波形可以看出在PCM编码的过程中，译码输出的波形具有一定的延迟现象，其波形基本上不失真的在接收端得到恢复，传输的过程中实现了数字化的传输过程。
五、实验心得
通过这次设计，掌握了PCM编码的工作原理及PCM系统的工作过程，学会了使用仿真软件 SystemView（通信系统的动态仿真软件），并学会通过应用软件仿真来实现各种通信系统的设计，对以后的学习和工作都起到了一定的作用，加强了动手能力和学业技能。总体来说，这次实习我受益匪浅。在摸索该如何设计电路使之实现所需功能的过程中，特别有趣，培养了我的设计思维，增加了实际操作能力。在让我体会到了设计电路的艰辛的同时，更让
我体会到成功的喜悦和快乐。
