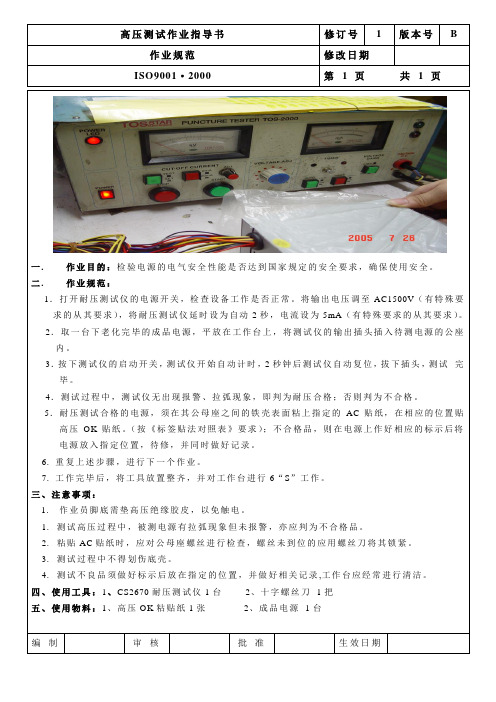

1.0目的
规范高压测试规程，确保产品的电气安全性能符合要求.
2.0范围
适用于组装生产有电气安全要求的灯具的高压测试。
3.0职责
设备操作规程并负责制定年度校核计划，负责培训员工上岗及日常使用时的保养.
4.0作业内容
4.1 测试前先检查耐压测试仪器各电气部件是否完好，确认OK后打开电源开关,电源指示灯亮。
4.2确认测试，耐压,漏电流，（LED:1700V DC,10mA.工作灯:1500Vac，0.5mA）测试时间，交直流等参数是否符合所生产机种作业SOP要求，如参数有误请专人来调节不得私自修改.
4.3短接两测试笔，观察机器是否报警，若有异常领班或技术员，请专人维修核校。
4 .4确认驱动器输出端与LED的输入端不连接,将高压测试仪的红色夹子同时夹住输入的白线及感应器黑线，黑色夹子夹住绿色地线端. 按下测试开关，耐压测试机会经过电压上升、稳定、下降的过程，测试机会发出短暂的响声显示PASS，表示测试合格。如果在测试过程中，测试机发出连续的响声，表示测试不合格，按一下红色按钮复位.测试不良品，写上不良标签交于技术员处理.
5.注意事项：
1.作业时测试时，测试线不能靠近他人及自己。
2.测试时，不能用手触摸测试件或戴绝缘手套进行操作
3.测试不准将输出地线与交流电源线短路，避免外壳带有高压造成危险
4.如高压仪器发生故障，不得私自修理.
5.未经培训人员，不能操作高压机
6. 测试完毕后，须处于“复位”状态，方可取下接线
7.所有产品必须100%测试，OK方可续流，如故意漏测，不测，记过处分。
