200kV 场发射超高分辨透射电子显微镜技术规格
1．电镜主机技术参数
1.1 分辨率
点分辨率: ≤ 0.20 nm
线分辨率: ≤ 0.15 nm
1.2 可用加速电压：80、100、120、160、200 kV
最高加速电压: ≥ 200 kV
1.3 稳定度
加速电压稳定性：≤ 2 ppm/min
物镜电流稳定性：≤ 1 ppm/min
1.4 放大倍数
最小放大倍数: 50×
最大放大倍数: 1500000×
1.5 物镜
球差系数：≤ 0.5 mm
色差系数：≤ 1.1 mm
最小聚焦步长：≤ 1.0 nm
1.6 最小束斑尺寸
TEM模式：≤ 5 nm
EDS/NBD/CBD模式：≤ 2.4 nm
1.7 样品移动尺度: 水平方向（X，Y）≥ 2 mm；垂直方向（Z）：± 0.1 mm
最小移动步长：≤ 2 nm
1.8 样品台倾斜角度：≥ ±25o
1.9 X射线能谱分析固体角：≥ 0.13 sr，取出角：≥ 25o
1.10 电子枪：ZrO/W肖脱基发射电子枪
1.11 真空度：1×10-8 Pa
1.12 衍射模式相机长度及档位：80-2000 mm，15档
2. 扫描透射附件(STEM) 技术参数
同时安装明场/ 暗场STEM探测器，可完成高角度环场暗场像（HAADF)
2.1 明场分辨率：≤ 0.2 nm
2.2 暗场分辨率：≤ 0.2 nm
2.3 HAADF分辨率：≤ 0.2 nm
2.5 背散射电子探测器
2.6 STEM模式下放大倍率：≤200 ：≥1000000
3．X射线能谱（EDS）分析仪技术参数
3.1 探测器探头面积及制冷类型：≥ 80 mm2电制冷型
3.2 能量分辨率：≤ 129eV
3.3 元素分析范围：4B至92U
3.4 能谱扫描类型：可进行点、线、面、定性、定量分析
4．数字化CCD相机技术参数
4.1 光纤耦合CCD
4.2 分辨率：≥ 4 K × 2.7 K像素
4.3 CCD安装位置：底部主轴且CCD探头可伸缩
4.4 CCD像素面积：≥ 15 μm × 15 μm
4.5感光尺寸：≥ 30 mm × 30 mm
4.6读取帧数（速度）：≥ 25 fps
4.7 图像显示速度：≥ 25 fps
4.8 适配电镜加速电压：≥ 200 kV
4.9 漂移校正：带在线自动漂移校正功能
4.10 动态范围：通过高速剂量分割（dose fraction），实现>16位的动态范围
4.11 应用软件：业界成熟、功能完善、流程化设计的64位/32位兼容电子显微分析软件，包括图像处理、傅里叶变换（FFT）和电子衍射分析等，且照片储存格式后期可采用软件进行处理分析
5.工作条件
5.1 电力供应：220 V（±10%），50 Hz，单相；380 V (±10%)，50 Hz，三相
5.2工作温度：15℃-25℃
5.3 工作湿度：≤ 60 %
5.4 仪器运行的持久性：连续使用
5.5独立地线：≤ 100欧姆
6.标配备品备件2套
8. 配置要求
8.1 要求提供符合技术规格要求的场发射透射电镜主机（含变压器，循环水，泵系统、空压机、充气工具、升降机等辅助设施）一整套。
8.2 提供符合技术规格要求的扫描透射附件一整套
8.3 提供符合技术规格要求的电制冷能谱仪一套
8.4 提供符合技术规格要求的CCD相机一整套
8.5 提供场发射透射电镜备品备件一整套
8.6 提供电镜室用知名品牌柜式空调2台、备件储存柜3个、操作桌1张
8.7 提供单倾样品杆（带样品头）1支
8.8 提供双倾能谱用样品杆（带样品头）1支
9. 售后服务
9.1 在合同生效后的三个月内，对可能的设置室进行地面振动、杂散磁场的测量，并向用户方提出详细的安装要求和提供技术咨询；
9.2 仪器到达用户所在地后，在接到用户通知后两周内进行安装调试，直至通过验收；
9.3 设备安装后，在用户现场对用户进行免费培训，培训内容包括仪器的操作和仪器基本维护等，使用户达到独立操作水平；
9.4 提供一年的免费保修（含人工费及备件费），保修期自仪器验收签字之日起计算；
9.5 产品质量按中华人民共和国有关质量标准实行“三包”服务；生产厂家或代理商为用户提供产品终身技术服务。保修期：免费现场保修（包括所需备件费用），不少于壹年整机全免费保修或更换同型号产品，终身免人工费保修。保修期自验收签字之日起计算。保修期间设备发生故障，要求4小时响应，24小时内技术支持人员能到达实验现场。
9.6 要求电镜厂家在中国设有一个以上固定维修站，并配有专业维修工程师，保证提供及时优质的售后服务。

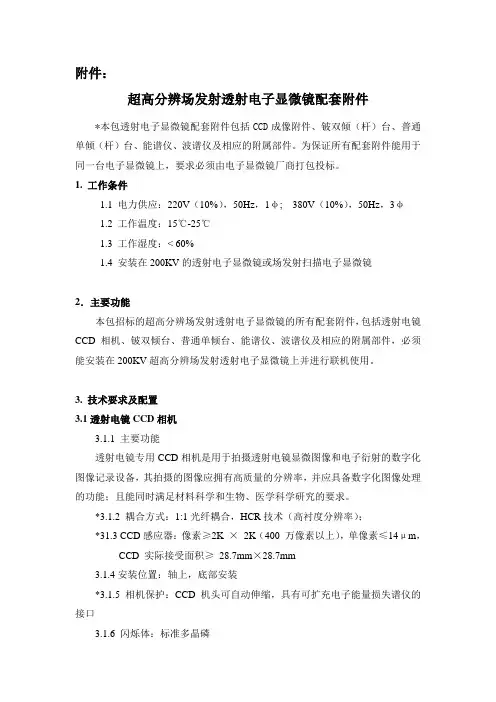

附件： 超高分辨场发射透射电子显微镜配套附件*本包透射电子显微镜配套附件包括CCD成像附件、铍双倾（杆）台、普通单倾（杆）台、能谱仪、波谱仪及相应的附属部件。为保证所有配套附件能用于同一台电子显微镜上，要求必须由电子显微镜厂商打包投标。 1. 工作条件 1.1 电力供应：220V（10%），50Hz，1φ; 380V（10%），50Hz，3φ 1.2 工作温度：15℃-25℃ 1.3 工作湿度：< 60% 1.4 安装在200KV的透射电子显微镜或场发射扫描电子显微镜 2．主要功能 本包招标的超高分辨场发射透射电子显微镜的所有配套附件，包括透射电镜CCD相机、铍双倾台、普通单倾台、能谱仪、波谱仪及相应的附属部件，必须能安装在200KV超高分辨场发射透射电子显微镜上并进行联机使用。 3. 技术要求及配置 3.1透射电镜CCD相机 3.1.1 主要功能 透射电镜专用CCD相机是用于拍摄透射电镜显微图像和电子衍射的数字化图像记录设备，其拍摄的图像应拥有高质量的分辨率，并应具备数字化图像处理的功能；且能同时满足材料科学和生物、医学科学研究的要求。 *3.1.2 耦合方式：1:1光纤耦合，HCR技术（高衬度分辨率）； *31.3 CCD感应器：像素≥2K×2K（400 万像素以上），单像素≤14μm，CCD 实际接受面积≥28.7mm×28.7mm ，底部安装 *3.1.5 相机保护：CCD 机头可自动伸缩，具有可扩充电子能量损失谱仪的接口 3.1.6 闪烁体：标准多晶磷 3.1.7 读取噪音：≤5 counts 3.1.8 读取方式：多通道同时输出（≥4通道）
