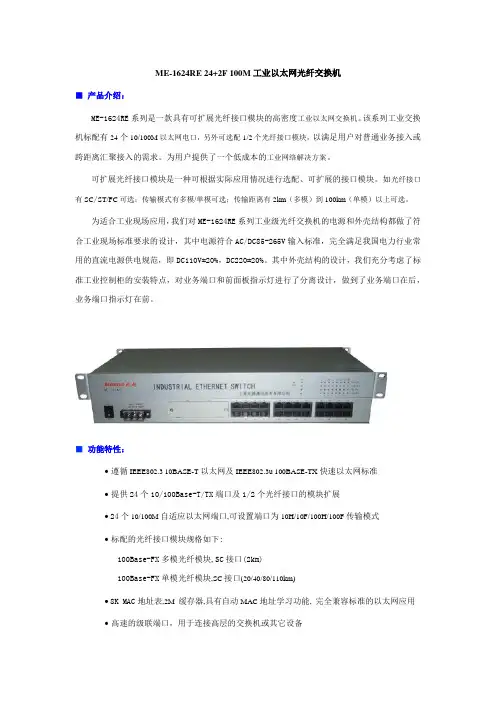

ME-1624RE 24+2F 100M工业以太网光纤交换机
■产品介绍：
ME-1624RE系列是一款具有可扩展光纤接口模块的高密度工业以太网交换机。该系列工业交换机标配有24个10/100M以太网电口，另外可选配1/2个光纤接口模块，以满足用户对普通业务接入或跨距离汇聚接入的需求。为用户提供了一个低成本的工业网络解决方案。
可扩展光纤接口模块是一种可根据实际应用情况进行选配、可扩展的接口模块。如光纤接口有SC/ST/FC可选；传输模式有多模/单模可选；传输距离有2km（多模）到100km（单模）以上可选。
为适合工业现场应用，我们对ME-1624RE系列工业级光纤交换机的电源和外壳结构都做了符合工业现场标准要求的设计，其中电源符合AC/DC85-265V输入标准，完全满足我国电力行业常用的直流电源供电规范，即DC110V±20%，DC220±20%。其中外壳结构的设计，我们充分考虑了标准工业控制柜的安装特点，对业务端口和前面板指示灯进行了分离设计，做到了业务端口在后，业务端口指示灯在前。
■功能特性：
?遵循IEEE802.3 10BASE-T以太网及IEEE802.3u 100BASE-TX快速以太网标准
?提供24个10/100Base-T/TX端口及1/2个光纤接口的模块扩展
?24个10/100M自适应以太网端口,可设置端口为10H/10F/100H/100F传输模式
?标配的光纤接口模块规格如下:
100Base-FX多模光纤模块,SC接口(2km)
100Base-FX单模光纤模块,SC接口(20/40/80/110km)
?8K MAC地址表,2M 缓存器,具有自动MAC地址学习功能, 完全兼容标准的以太网应用
?高速的级联端口，用于连接高层的交换机或其它设备
?动态缓冲区分配以均衡网络负载并防止阻塞包丢失, 所有端口具有自适应及全/半双工能力
?自动选择快速的存贮转发和直通传输方式以减少延迟
?面板指示监视工作状态，全面的简化故障的解决
■技术指标：
■订货信息：
