消防泵功率计算
流量（L/S）×扬程×9.81（重力加速度）×1（介质比重）÷泵效率= 轴功率
配套功率=轴功率×1.25（配套系数）
说明：配套系数也叫安全系数，选用原则是小电机系数大一点，大电机系数小一点。具体的标准请在百度搜索“泵阀技术论坛”，里面有详细的介绍。

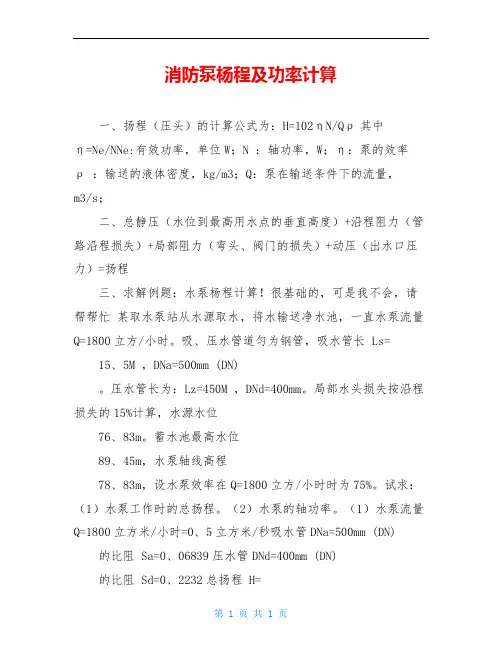

消防泵杨程计算
一、扬程（压头）的计算公式为：
H=102ηN/Qρ
其中η=Ne/N
Ne:有效功率，单位W；
N ：轴功率，W；
η：泵的效率
ρ：输送的液体密度，kg/m3；
Q：泵在输送条件下的流量，m3/s；
二、总静压（水位到最高用水点的垂直高度）+沿程阻力（管路沿程损失）+
局部阻力（弯头、阀门的损失）+动压（出水口压力）=扬程
三、求解例题：水泵杨程计算！很基础的，可是我不会，请帮帮忙
某取水泵站从水源取水，将水输送净水池，一直水泵流量Q=1800立方/小时。吸、压水管道匀为钢管，吸水管长 Ls=15.5M ，DNa=500mm (DN) 。压水管长为：
Lz=450M ，DNd=400mm。局部水头损失按沿程损失的15%计算，水源水位76.83m。蓄水池最高水位89.45m，水泵轴线高程78.83m，设水泵效率在Q=1800立方/小时时为75%。试求：
（1）水泵工作时的总扬程。
（2）水泵的轴功率。
（1）水泵流量 Q=1800立方米/小时=0.5立方米/秒
吸水管DNa=500mm (DN) 的比阻 Sa=0.06839
压水管DNd=400mm (DN) 的比阻 Sd=0.2232
总扬程 H=89.45-76.83+115%(SaLsQ^2+SdLzQ^2)
=12.62+115%(0.06839*15.5*0.5^2+0.2232*450*0.5^2)=29.18米
（2）水泵的轴功率 N=(1000*9.8*0.5*29.18)/75%= 190642.7 W= 190.6 KW
注意：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。
XBD-SLS 消防泵测试参数表 XBD-SLS 流量Q (L/s) 出口压力 (MPa)转速n (r/min)功率P (kw)效率η (%) XBD3.0/5-50(65) SLS 0.30 XBD3.2/5-50(65) SLS 0.32 XBD3.4/5-50(65) SLS 5 0.34 2900 4 63 XBD4.6/5-50(65) SLS 0.46 XBD4.8/5-50(65) SLS 0.48 XBD5.0/5-50(65) SLS 5 0.50 2900 7.5 58 XBD7.6/5-50(65) SLS 0.76 XBD7.8/5-50(65) SLS 0.78 XBD8.0/5-50(65) SLS 5 0.80 2900 15 50 XBD11/5-50(65) SLS 1.10 XBD12/5-50(65) SLS 1.20 XBD12/5-50(65) SLS 5 1.25 2900 30 40 XBD3.0/10-65(80) SLS 0.30 XBD3.2/10-65(80) SLS 0.32 XBD3.4/10-65(80) SLS 10 0.34 2900 7.5 71 型 号XBD-SLS 流量Q (L/s) 出口压力 (MPa)转速n (r/min)功率P (kw)效率η (%) XBD4.6/10-65(80) SLS 0.46 XBD4.8/10-65(80) SLS 0.48 XBD5.0/10-65(80) SLS 10 0.50 2900 15 67 XBD7.6/10-65(80) SLS 0.76 XBD7.8/10-65(80) SLS 0.78 XBD8.0/10-65(80) SLS 10 0.80 2900 22 59 XBD11/10-65(80) SLS 1.10 XBD12/10-65(80) SLS 1.20 XBD12.5/10-65(80) SLS 10 1.25 2900 37 54 XBD3.0/25-80(100) SLS 0.30 XBD3.2/25-80(100) 0.32 XBD3.4/25-80(100) 25 0.34 2900 15 76 XBD4.6/25-80(100) 0.46 XBD4.8/25-80(100) 0.48 XBD5.0/25-80(100) 25 0.50 2900 22 74 XBD7.6/25-80(100) 0.76 XBD7.8/25-80(100) 0.78 XBD8.0/25-80(100) 25 0.80 2900 37 69 XBD11/25-80(100) 25 1.10 2900 75 66
XBD单级消防泵与多级消防泵的选型 大多数消防水源提供的消防用水，消防泵都需进行加压，以满足灭火时对水压和水量的要求。水泵由于设置、维护不当产生故障势必影响灭火救援，造成不必要的损失. 消防泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定，致使消防水泵在选用时无据可查，出现了多种问题。 美国对消防泵的性能要求是：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。 同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。建议关关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求，以便在对消防泵的选用、检测过程中有据可依。 对消防泵的性能规定如下：水泵出流量为选定工作点的流量的150%时，其扬程不小于选定的工作点的扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%。其实际是规定了水泵的性能曲线是一条平滑的曲线。我国规范对消防水泵没有详细的规定，致使消防水泵的选用上有不少出入。建议设计人员在设计时参考NFPA20的规定。 《高规》和《建规》对消防水泵的性能没有测试要求，NFPA20规定消防泵在出水管上设测量用流量计。流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表，这样水泵安装后可全面测试水泵的性能，以便得知是否能满足设计要求。建议设计人员在设计中考虑这个问题。 消防给水系统稳压是系统平时维持压力的水泵，对系统起着监护作用和使系统具有自动控制的功能。稳压泵的压力可根据系统压力而确定，一般稳压泵的压力可根据系统压力而确定，一般稳压泵的压力比主泵高0.1Mpa—0.2Mpa，或者稳压泵压力为主泵的1.1倍—1.2倍。但对于稳压泵流量的确定就有不同的说法。《高规》第7.4.8条增压设施应符合下列规定：对消火栓给水系统不应大于5L/S；对自动喷水系统不应大于1L/S。美国NFPA20《StandandfortheInstallationofCentrifugalFirePumps》(1996Edition)规定稳压泵(PressureMaintenanPumps/JoceyPumps/Make—UpPumps)的流量不少于系统正常条件下的泄漏量，压力应能足够维持系统所需的压力。显然我国规定了稳压泵的流量的上限，而美国规定了稳压泵的下限。我国的稳压泵的流量设置要求是能满足1个消防单元的用水量，美国是系统的泄漏水量。 自动喷水系统target=_blank>管道的泄漏水量按国家《采暖与卫生工程施
泵的基本知识 扬程：单位质量的液体由泵的入口被输送至出口所获得的能量增量。 扬程以输送液体的液柱高度(米)表示。扬程是泵的主要性能参数之一，一般通过试验测得。泵的扬程与输送液体的密度无关，密度改变时，压力也随之改变，而保持扬程不变；但扬程与液体的粘度有关，输送粘度大的液体时，达到的扬程低。泵的压力与密度有关，同样扬程的泵，输送密度小的液体达到的压力低。对动力式泵，扬程随流量而变，其关系曲线称为扬程-流量曲线。实际使用时，是将泵与吸入容器、排出容器和管路连在一起的，它们组成泵装置系统。此时，把泵输送的单位质量液体从吸入容器到排出容器所获得的能量增量称为泵装置扬程。泵工作时，泵扬程与泵装置扬程相等。 扬程与压力关系等式： H=(P2-P1)/ρ (P2=出口压力, P1=进口压力, 单位为Mpa（兆帕）ρ为液体比重，密度，999 kg/m3） 水泵基础知识水泵型号意义水泵的基本构成水泵的主要参数什么叫流量？什么叫扬程？什么叫泵的效率？什么叫额定流量，额定转速，额定扬程？什么叫汽蚀余量？什么叫吸程？什么是泵的特性曲线？ 什么是泵的全性能测试台？常用水泵型号代号 LG-----高层建筑给水泵DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水电泵 水泵型号意义： 如40LG12－15 40－进出口直径（mm） LG－高层建筑给水泵（高速） 12－流量（m3h） 15-单级扬程（M） 200QJ20-1088 200---表示机座号200 QJ---潜水电泵 20—流量20m3h 108---扬程108M 8---级数8级 水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。 水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。扬程，用H表示，单位是M。 对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。 对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。 电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。 什么叫流量？用什么字母表示？用几种计量单位？如何换算？如何换算成重量及公式？ 答：流量是指单位时间内通过泵出口输出的液体量，一般采用体积流量，流量用Q表示， 计量单位：立方米/小时（m3/h）,升秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min G=Q/ρ G为重量, ρ为液体比重 例某台泵流量50 m3/h，求抽水时每小时重量？水的比重ρ为1000公斤/立方米。 解：G=Qρ=50×1000(m3/h·kg /m3)=50000 kg/ h=50t/h 什么叫扬程？用什么字母表示？用什么计量单位？和压力的换算及公式？ 答： 扬程是单位重量输送液体从泵入口至出口的能量增量，对于容积式泵，能量增量主要体现在压力能增加上，所以通常以压力增量代替扬程来表示。泵的效率不是一个独立性能参数，它可以由别的性
消防水泵等的基本参数 1.泵的扬程：英文代码（H） 扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。也就是一牛顿液体通过泵获得的有效能量。其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。 2.泵的流量：英文代码（Q） 流量是泵在单位时间内输送出去的液体量（体积或质量）。 体积流量用Q表示，单位是：m3/s，m3/h，l/s等。 质量流量用Qm表示，单位是：t/h，kg/s等。 质量流量和体积流量的关系为： Qm=ρQ式中ρ——液体的密度（kg/m3，t/m3），常温清水ρ=1000kg/m3。 3.泵的转速：英文代码（n） 转速是泵轴单位时间的转数，用符号n表示，单位是r/min。 4.水泵的功率和效率 泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示； 泵的有效功率又称输出功率，用Pe表示。它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。因为扬程是指泵输出的单位重液体从泵中所获得的 有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵 中输出的液体所获得的有效能量——即泵的有效功率： Pe=ρgQH（W）=γQH（W） 式中ρ——泵输送液体的密度（kg/m3） γ——泵输送液体的重度（N/m3）
Q——泵的流量（m3/s） H——泵的扬程（m） g——重力加速度（m/s2） 轴功率P和有效功率Pe之差为泵内的损失功率，其大小用泵的效率来计量。泵的效率为有效功率和轴功率之比，用η表示。 5.水泵的汽蚀余量NPSH 汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。汽蚀余量国内曾用Δh表示。
消防泵的选型与规范 大多数消防水源提供的消防用水，都需要消防水泵进行加压，以满足灭火时对水压和水量的要求。水泵由于设置、维护不当产生故障势必影响灭火救援，造成不必要的损失。在此，上海莲功泵业针对工作中遇到的几个消防水泵问题谈一谈个人的理解。 一、多层建筑是否有必要设置专门的恒压消防泵: 《建筑设计防火规范》（以下称《建规》）第8.6.3条规定：“设置临时高压给水系统的建筑物，应设消防水箱或气压水罐、水塔”。照此规定，设置临时高压消防给水系统的建筑物，均应设置消防水箱。这类建筑多为4、5层的多层建筑，而市政管网的压力一般为20到30米水柱，为满足最不利点消火栓所需充实水柱的需要，这类建筑还应设置消防水泵。但是，多层建筑设置室内消火栓系统的目的仅是用来扑救初期火灾，大量的扑救工作还要依靠城市消防队，为此设置恒压消防泵难免有点浪费。对于这类建筑，不知是否可以借鉴高层建筑在消防水箱出水管上设置增压设施的做法，在消防水箱的出水管上设置能够通过消火栓箱内的按钮或由消防水箱出水管上的水流指示器启动的增压泵来满足充实水柱的需要。这种做法，增压泵设在了屋顶，是轻载启动，启动速度快，对扑救初期火灾应该有利。 在市政管网能够满足室内外消防用水量的前提下，不知是否可以考虑根据建筑物的不同用途来确定是否设置消防泵。即在厂区和大型的公共建筑内，提倡设立消防泵使其具备一定的自救能力，而在一般的居民住宅内，则允许其不设消防水泵，火灾时消防车利用水泵接合器在室外喷水灭火，毕竟即使在住宅楼内设了消防泵，居民也不一定能够正确使用: 二、恒压消防泵的性能和测试要求 消防水泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定，致使消防水泵在选用时无据可查，出现了多种问题。美国NFPA20对消防泵的性能要求是：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。建议关关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求，以便在对消防泵的选用、检测过程中有据可依。 三、水泵线路的敷设 在许多设计图纸中发现：恒压消防泵的供配电线路、控制线路多穿PVC管进行保护，并从吊顶内走线。笔者认为这种走线方法欠妥。尽管《建规》只要求消防用电设备的配电线路明敷时穿金属

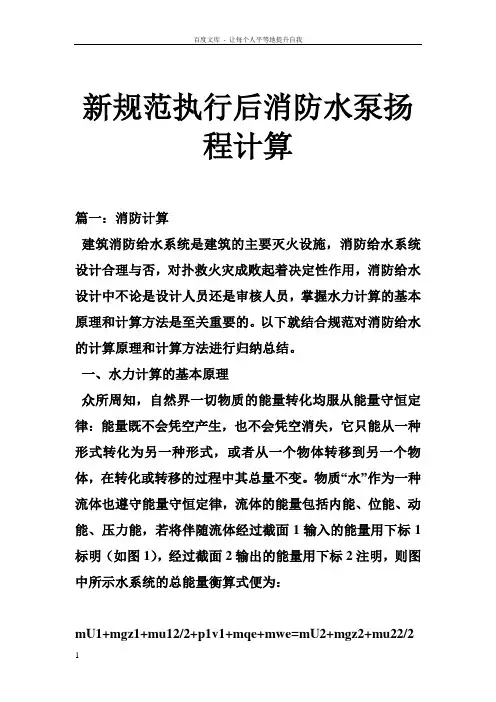

新规范执行后消防水泵扬 程计算 篇一：消防计算建筑消防给水系统是建筑的主要灭火设施，消防给水系统设计合理与否，对扑救火灾成败起着决定性作用，消防给水设计中不论是设计人员还是审核人员，掌握水力计算的基本原理和计算方法是至关重要的。以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。 一、水力计算的基本原理 众所周知，自然界一切物质的能量转化均服从能量守恒定律：能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中其总量不变。物质“水”作为一种流体也遵守能量守恒定律，流体的能量包括内能、位能、动能、压力能，若将伴随流体经过截面1 输入的能量用下标1 标明（如图1），经过截面2 输出的能量用下标2 注明，则图中所示水系统的总能量衡算式便为： mU1+mgz1+mu12/2+p1v1+mqe+mwe=mU2+mgz2+mu22/2 +p2v2 （1）
1 1 2 P1 P2 图1 压力能或流动能示意图 这里，我们按照理想状态下的水进行计算，所谓理想状态，即不可压缩和内能不变（也就是温度不变），那么对（1）式通过恒等式变化即得机械能衡算―― 柏努利方程： z1+u12/ 2g +p1/ ρ g=z2+u22/ 2g +p2/ ρ g△+z（ 2） （2）式中z 称为位头（位压头），反映水的位置高低，u2/2g 称为速度头（动压头），反映水的流速大小，p/ ρg称为压力头（静压头），反映水对容器或管道壁的压力大小，三项之和称为总压头，△ z 称为机械能损失（水流动时的阻力损失）。 由上面柏努利方程可知，水在某一位置的压力、速度、流量、位置高低等是息息相关的，其中任意一个值发生变化，其它值也相应变化。例如：消防给水中的常高压给水系统，规范中对最不利点的给水压力有最低要求，对流量有最低要求，对流速有最高流速要求，最不利点的高度由建筑物的高 低确定，管道阻力可以计 算得出（下面具体介绍），这样就可以通过柏努利方程推算出给
泵的效率及其计算公式 精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-

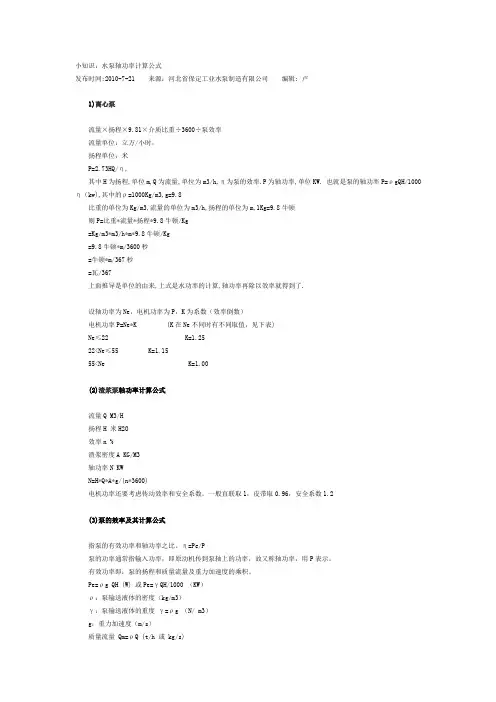

泵的效率及其计算公式 指泵的有效功率和轴功率之比。η=Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 表示。 有效功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe=ρg QH （W）或Pe=γQH/1000 （KW） ρ：泵输送液体的密度（kg/m3） γ：泵输送液体的重度γ=ρg （N/ m3） g：重力加速度（m/s） 质量流量 Qm=ρQ （t/h 或 kg/s） 水泵轴功率计算公式 这是离心泵的：流量×扬程××介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米 P=η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g= 比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=牛顿
则P=比重*流量*扬程*牛顿/Kg ????? =Kg/m3*m3/h*m*牛顿/Kg ????? =牛顿*m/3600秒 ????? =牛顿*m/367秒 ????? =瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.渣浆泵轴功率计算公式 流量Q M3/H 扬程H 米H2O 效率n % 渣浆密度A KG/M3 轴功率N KW N=H*Q*A*g/(n*3600) 电机功率还要考虑传动效率和安全系数。一般直联取1，皮带取，安全系数
电动消防泵控制器使用说明书 一、概述： 电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。 二、功能特点： 1.功能描述 1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备 电源类型； 1.2 参数可设置：过压、欠压、系统密码、消防泵参数、A TSE自复延时时间、消防泵自 动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可 以同过面板上的按键进行设置； 1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、A TS切换失败、通信失败、 泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光 报警器以及led灯点亮的方式进行报警； 1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消 防泵能否正常启动； 1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源； 1.6 实时采集、显示常用和备用电源的三相电压及干路电流； 1.7 泵异常情况处理：能自动识别泵异常启动、异常停止； 1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止； 1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保 证任何时候只有一个泵运行； 1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护； 1.11日历功能：显示当前的时间，并可随时修改；
1.12 具有远程启动和远程报警功能。 1.13 具有软件复位功能； 1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监 测和控制（此功能有待完善）。 2.特点 通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别； 系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操作级别； 控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机； 控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作； 自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况； 清晰迷离的人机界面，采用192*64大屏幕液晶中文显示，设置参数可以很方便的通过按键进行操作； 采用AC23级别的隔离开关，可在柜外进行带电操作； 各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵； 控制器内采用特种电线进行接线，使控制柜具有体积小、结构紧凑、安装方便、电线使用寿命长等特点； 采用电机保护型的断路器，对泵出现的短路故障能进行实时保护； 时间日期的设置能自动判断是否越界； 柜外装有模拟开关，可方便地演示控制器的电源切换功能； 火灾发生时，自动退出测试模式，保证了“消防优先”的原则； 大功率消防泵可以采用降压启动的方式，减小泵启动时对电网的冲击； 只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动方式的转
（本文由三昌泵业网络部整理、仅供参考） 水泵基础知识 1.供水设备：单位时间内输出一定流量、扬程的自动启停的给水装置。 2.消防供水设备：用于消防用途的供水设备。2002年前生产该设备必须有省级消防部门颁发的生产 许可证书或备案登记证书。凡越省际范围销售，必须到拟销售的省份进行审查备案，办理登记入境（省）销售手续。自我国加入WTO后，公安部取消了入境（省）备案手续，不再发放消防产品登记备案证书。消防供水设备企业只要出具国家消防检测单位的检测合格报告，用户在中国消防产品网站http://211.101.148.74/上查阅即可。 3.生活供水设备：用于生活用途的供水设备。 4.生产供水设备：用于生产用途的供水设备。 5.囊式落地膨胀水箱：囊式供水设备在锅炉（换热站）膨胀系统的应用。主要取代高位膨胀水箱， 解决采暖（制冷）系统中的热胀冷缩问题与自动补水问题。 6.农田灌溉系统：供水设备在农田灌溉系统的应用。 7.人工造浪系统：囊式供水设备应用人工造浪系统。 （二）供水设备的种类 根据供水设备的用途可分生活供水设备、生产供水设备、消防供水设备三种。 根据供水设备的原理与构成分成三类。补气式供水设备、囊式供水设备、变频供水设备。 1.补气式供水设备：利用密封罐内空气的可压缩性，调节输水的给水装置，其作用相当于高位水箱 或水塔，由气压罐内压力变化自动控制水泵的工作，当罐内空气压力不足时，能够自动补气增压。 2.囊式供水设备：囊内为水室，罐囊之间为气室，一次充气常年使用，其运行工况是当气压罐内压 力降至用户要求的低限时，压力传感信号通过电控柜开启水泵，自动输水至罐内。当系统压力不
真空泵选型 真空泵的作用就是从真空室中抽除气体分子，降低真空室的气体压力，使之达到要求的真空度。概括地讲从大气到极高真空有一个很大的围，至今为止还没有一种真空系统能覆盖这个围。因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。为达到最佳配置，选择真空系统时，应考虑下述各点： 确定工作真空围: ----首先必须检查确定每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度围，必须认真研究确定之。 确定极限真空度 ----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。 被抽气体种类与抽气量 检查确定工艺要求的抽气种类与抽气量。因为如果被抽气体种类与泵液体发生反应，泵系统将被污染。同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。 真空容积 检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。 考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。 主真空泵的选择计算 S=2.303V/tLog(P1/P2) 其中： S为真空泵抽气速率(L/s) V为真空室容积（L） t为达到要求真空度所需时间(s)
P1为初始真空度(Torr) P2为要求真空度(Torr) 例如： V=500L t=30s P1=760Torr P2=50Torr 则: S=2.303V/t Log(P1/P2) =2.303x500/30xLog(760/50) =35.4L/s 当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。实际上还应当将安全系数考虑在。 目前工业中应用最多的是水环式真空泵和旋片式真空泵等 一般的要： 1、真空度、真空容积、主要介质、温度、主要容积类设备。 2、真空流入介质及流量、压力、温度、规律。 3、抽气量、抽出气体介质、温度。 4、真空设备的占地面积、自动化程度、真空管道规格 选用真空泵时需要注意事项： 1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。 2、正确地选择真空泵的工作点。每种泵都有一定的工作压强围，如：扩散泵为10-3~10-7mmHg，在这样宽压强围，泵的抽速随压强而变化，其稳定的工作压强围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个围之，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。
https://www.doczj.com/doc/2c17826846.html,/ 消防泵的7个选择方法 说到消防泵，相信朋友们一定不会陌生才是，接下来小编就来给朋友们说说消防泵的选择方法，感兴趣的朋友就一起来了解一下吧： 消防泵选择方法1、应选择效率高、低噪声、节能型离心泵，严禁选择淘汰产品。 消防泵选择方法2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，渣浆泵可按计算所得扬程H乘以1.05～1.10系数后选泵；应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠；且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。 消防泵选择方法3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。 消防泵选择方法4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备；当单泵可以满足要求时，则不宜采用多台并联方式；若必须采用多台并联运行或大小泵搭配方式时，其离心泵型号、台数不宜过多，型号一般不宜超过两种，单级清水离心泵的扬程范围应相近；并联运行时每台泵宜仍在高效区范围内运行。 消防泵选择方法5、变频调速泵设计供水流量应保证满足生活给水系统中的最大设计秒流量的要求。渣浆泵电源须可靠；水泵的工作点应选在水泵特性曲线的高效工作区内，并不得选在Q-H曲线的延长线上，设计的最不利工作点应在水泵特性曲线高效区段的右端点，即水泵出水量最大、而扬程较低但能满足要求的那个点，也就是水泵特性曲线高效区的低点与管道特性曲线的交叉点。水泵调速工作范围能尽量在水泵高效段内；调速范围宜设在水泵供水量的25%～100%之间；设备应具有水位自动控制功能。 消防泵选择方法6、生活加压给水系统的多级水泵机组应设置备用泵，备用泵的供水能力应大于最大一台运行水泵的供水能力，水泵宜自动切换，交替运行。 消防泵选择方法7、离心泵所配电机的电压应相同，且电源制式应与国家电网供电制式相同。
真空泵维修https://www.doczj.com/doc/2c17826846.html,/jq编辑 消防水泵的选型与设置 消防水泵，形象地说是消火栓系统、自动喷水灭火系统以及其他水灭火系统的心脏，倘若在火灾扑救中消防水泵不能启动，就无法救火。因此，要求在整个火灾扑救过程中水泵必须连续工作，保证火场供水。 虽说消防水泵的作用无可替代，但笔者和其他消防监督人员在建筑工程验收和监督检查中发现，一些业主及施工、维护管理人员并不十分重视，常疏于消防水泵的选型与设置，导致建筑的水灭火系统得了先天性心脏病。比如，在近期开展的建筑消防设施专项检查中就发现存在随意更换消防水泵机组造成小马拉大车现象，还有因为设置不当造成维修不便而不修的现象，更有甚者擅自拆除消防水泵。2000年12月30日发生特大火灾的洛阳东都商厦，其灭火系统水泵即根本无法启动。这些心脏病的产生多缘于维护不善，选型设置不当。鉴于此，笔者以为有必要谈谈消防水泵的选型与设置。 1 水泵的选型 选择消防水泵主要考虑在火灾状态下该灭火系统所需的水流量和扬程等因素。消防水泵不象生活给水泵需要考虑用水的变化规律，需选择不同流量的泵来调节水量以达到最大的经济效益。 选择消防水泵时，在满足流量和扬程的前提下，还需考虑以下几点： 1．1尽量选择离心泵，因为对于一般建筑的消防用水而言，扬程和流量范围都较宽，而离心泵工作区问最广，在市场上产品的品种、系列和规格也最多，便于选择和维修：同时离心泵可以短时问(2~3min)闭闸运行，运行也比较稳定，这对于维护管理有一定的意义。 1．2应选用效率较高的水泵，如尽量选用一台水泵即可满足保护建筑整个灭火系统的流量及扬程。 1．3为保证消防供水的可靠性，需要配置一定数量的备用泵。备用泵与工作泵一样应处于随时可以启动的状态，且其工作能力不应小于其中最大一台消防工作泵，以保证在扑救火灾时，消防水泵能坚持工作不问断供水。 1．4选型时考虑水泵的设置，比如选择立式泵可节省空间。 此外，为保证消防水泵能快速启动，应采用自灌式引水，若采用自灌式引水有困难时，必须有可靠迅速的的引水设备。 笔者曾参与一座液化石油气储罐站工程的验收，发现其消防泵的选型失误极富典型意义，现举此例分析如下： 该储罐站选用三台50立方米的卧式罐，其中一台作为残液罐使用，在消防用水方面，该站选用二台消防泵，分别为： 真空泵用于启动水泵。在现场验收消防用水过程中，从现场试水看，不管是喷淋冷却水强度还是水枪充实水柱都完全符合消防要求。但笔者在对其泵房进行验收时发现二台消防泵及电机外型、吸水管和出水管管径不一致，引起了笔者的疑问，经过认真核算： 该储罐冷却用水量为25．6L／s，水枪用水量为20L／s，这样该站消防用水量应为45．6L ／s，折合164m3／h，相当于上述两台泵的流量之和。这就是说在现场试水过程中，两台泵是并联工作的，经询问操作人员证实了这一点。 笔者想，如果消防泵选型不当，在验收时验收人员偏偏又忽视了对水泵的校核，一旦发生火灾后果不堪设想。 2 消防水泵的设置 由于消防水泵只有在灭火系统所保护建筑发生火灾时方能发挥作用，平时水泵一般处于停
消防泵功率计算 流量（L/S）×扬程×9.81（重力加速度）×1（介质比重）÷泵效率= 轴功率 配套功率=轴功率×1.25（配套系数） 说明：配套系数也叫安全系数，选用原则是小电机系数大一点，大电机系数小一点。具体的标准请在百度搜索“泵阀技术论坛”，里面有详细的介绍。 消防泵杨程计算 一、扬程（压头）的计算公式为： H=102ηN/Qρ 其中η=Ne/N Ne:有效功率，单位W； N ：轴功率，W； η：泵的效率 ρ：输送的液体密度，kg/m3； Q：泵在输送条件下的流量，m3/s； 二、总静压（水位到最高用水点的垂直高度）+沿程阻力（管路沿程损失）+ 局部阻力（弯头、阀门的损失）+动压（出水口压力）=扬程 三、求解例题：水泵杨程计算！很基础的，可是我不会，请帮帮忙 某取水泵站从水源取水，将水输送净水池，一直水泵流量Q=1800立方/小时。吸、压水管道匀为钢管，吸水管长 Ls=15.5M ，DNa=500mm (DN) 。压水管长为： Lz=450M ，DNd=400mm。局部水头损失按沿程损失的15%计算，水源水位76.83m。蓄水池最高水位89.45m，水泵轴线高程78.83m，设水泵效率在Q=1800立方/小时时为75%。试求： （1）水泵工作时的总扬程。
（2）水泵的轴功率。 （1）水泵流量 Q=1800立方米/小时=0.5立方米/秒 吸水管DNa=500mm (DN) 的比阻 Sa=0.06839 压水管DNd=400mm (DN) 的比阻 Sd=0.2232 总扬程 H=89.45-76.83+115%(SaLsQ^2+SdLzQ^2) =12.62+115%(0.06839*15.5*0.5^2+0.2232*450*0.5^2)=29.18米 （2）水泵的轴功率 N=(1000*9.8*0.5*29.18)/75%= 190642.7 W= 190.6 KW 注意：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。
泵的性能参数相关计算公式 1、最小连续流量：查性能曲线→在所选叶轮直径的那条曲线的最佳效率点的流量取25％（20～30％）。 2、关闭点扬程：查性能曲线→在所选叶轮直径的那条曲线的零流量时的扬程。 3、必需汽蚀馀量：查性能曲线→在需要流量的垂线与汽蚀馀量线（所选的叶轮直径线）的交叉点即是。 4、操作点效率：查性能曲线→在所需要的流量和扬程的交叉点所对应的效率。 5、轴功率计算公式：P=QHr 367.2η 6、电机功率选定方法：N=P×安全系数（P≤15kW=×1.25；15＜P≤55kW=×1.15；P＞55kW=×1.1）。 7、最大轴功率：所计算的轴功率乘以系数（P≤30kW=×1.1；P＞3 0kW=×1.2）。 8、泵传动装置效率(ηt)：直联传动＝1.0；平皮带传动＝0.95；三角皮带传动＝0.92；齿轮传动＝0.9～0.97；蜗杆传动＝0.70～0.90。 9、叶轮直径：查性能曲线→以所选点的流量垂线与此点上面的叶轮直径交叉点的扬程按切割定率计算【H H1= (D D1)2】，然后再乘以一个系数（两条叶轮直径线内靠上的乘以1.02，居中的乘以1.03，靠下的乘以1.04）。 10、最大叶轮直径：查性能曲线→是指所选泵的性能曲线上的A 之轮（最大叶轮）直径。
11、支撑方式：CHZE、AY为中心支撑；F、LNK、DBG和立式泵为托架支撑；其它泵为底脚支撑。 12、蜗壳型式：LCZ泵除LCZ200-400、LCZ300-400、LCZ150-5 00、LCZ200-500、LCZ250-500、LCZ300-500为双蜗壳外，其它均为单蜗壳；CHZ泵除CHZ25-200、CHZ25-250、CHZ25-315、C HZ40-160、CHZ40-200、CHZ40-250、CHZ40-315、CHZ50-160、CHZ50-200、CHZ50-250、CHZ50-315、CHZ50-400、CHZ50-450、CHZ80-450为单蜗壳外，其它均为双蜗壳。双蜗壳作用是平衡径向力。 13、设计压力：现在绝大多数泵为2.5MPa；MC、LDF泵按技术部；CHZ系列查CHZE泵样本背面。 14、旋转方向（从电机端看）：F、DBG、AY、DBY、TCF为逆时针；SZ、LZS可顺可逆；其它泵均为顺时针。 15、剖分型式：LZS为轴向剖分；其它均为径向剖分。 16、设计温度：详见样本。 17、进、出口法兰尺寸：查性能曲线。 18、口环：LCZ泵体都有口环，泵盖口环只有315（含315）以上有，叶轮口环都没有；CHZ泵体，泵盖，叶轮前和后都有口环；IH只有泵体有口环；F、DBY泵体、泵盖上有四氟口环；FL泵。 19、机械密封型号：查配套表。 20、轴套尺寸：查配套表，是机械密封型号所对应的尺寸。 21、密封冲洗液流量：查配套表。
泵的效率及其计算公式 指泵的有效功率和轴功率之比。η=Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。 有效功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe=ρg QH （W）或Pe=γQH/1000 （KW） ρ：泵输送液体的密度（kg/m3） γ：泵输送液体的重度γ=ρg （N/ m3） g：重力加速度（m/s） 质量流量 Qm=ρQ （t/h 或 kg/s） 水泵轴功率计算公式 这是离心泵的：流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米 P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的 ρ=1000Kg/m3,g=9.8 比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/Kg =Kg/m3*m3/h*m*9.8牛顿/Kg =9.8牛顿*m/3600秒 =牛顿*m/367秒
=瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了. 渣浆泵轴功率计算公式 流量Q M3/H 扬程H 米H2O 效率n % 渣浆密度A KG/M3 轴功率N KW N=H*Q*A*g/(n*3600) 电机功率还要考虑传动效率和安全系数。一般直联取1，皮带取0.96，安全系数1.2 泵的效率及其计算公式 指泵的有效功率和轴功率之比。η=Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。有效功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe=ρg QH (W) 或Pe=γQH/1000 （KW） ρ：泵输送液体的密度（kg/m3） γ：泵输送液体的重度γ=ρg（N/ m3） g：重力加速度（m/s） 质量流量Qm=ρQ (t/h 或kg/s)
XBD-ISG 消防泵性能参数表 型 号 流量Q (L/s) 出口压力 (MPa)转速n (r/min)功率P (kw)效率η (%) XBD3.0/5-50(65) 0.30 XBD3.2/5-50(65) 0.32 XBD3.4/5-50(65) 5 0.34 2900 4 63 XBD4.6/5-50(65) 0.46 XBD4.8/5-50(65) 0.48 XBD5.0/5-50(65) 5 0.50 2900 7.5 58 XBD7.6/5-50(65) 0.76 XBD7.8/5-50(65) 0.78 XBD8.0/5-50(65) 5 0.80 2900 15 50 XBD11/5-50(65) 1.10 XBD12/5-50(65) 1.20 XBD12/5-50(65) 5 1.25 2900 30 40 XBD3.0/10-65(80) 0.30 XBD3.2/10-65(80) 0.32 XBD3.4/10-65(80) 10 0.34 2900 7.5 71 型 号 流量Q (L/s) 出口压力 (MPa)转速n (r/min)功率P (kw)效率η (%) XBD4.6/10-65(80) 0.46 XBD4.8/10-65(80) 0.48 XBD5.0/10-65(80) 10 0.50 2900 15 67 XBD7.6/10-65(80) 0.76 XBD7.8/10-65(80) 0.78 XBD8.0/10-65(80) 10 0.80 2900 22 59 XBD11/10-65(80) 1.10 XBD12/10-65(80) 1.20 XBD12.5/10-65(80) 10 1.25 2900 37 54 XBD3.0/25-80(100) 0.30 XBD3.2/25-80(100) 0.32 XBD3.4/25-80(100) 25 0.34 2900 15 76 XBD4.6/25-80(100) 0.46 XBD4.8/25-80(100) 0.48 XBD5.0/25-80(100) 25 0.50 2900 22 74 XBD7.6/25-80(100) 0.76 XBD7.8/25-80(100) 0.78 XBD8.0/25-80(100) 25 0.80 2900 37 69 XBD11/25-80(100) 25 1.10 2900 75 66
消防泵的选型 大多数消防水源提供的消防用水，都需要消防水泵进行加压，以满足灭火时对水压和水量的要求。水泵由于设置、维护不当产生故障势必影响灭火救援，造成不必要的损失. 消防水泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定，致使消防水泵在选用时无据可查，出现了多种问题。 美国对消防泵的性能要求是：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。 同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。建议关关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求，以便在对消防泵的选用、检测过程中有据可依。 对消防泵的性能规定如下：水泵出流量为选定工作点的流量的150%时，其扬程不小于选定的工作点的扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%。其实际是规定了水泵的性能曲线是一条平滑的曲线。我国规范对消防水泵没有详细的规定，致使消防水泵的选用上有不少出入。建议设计人员在设计时参考NFPA20的规定。 《高规》和《建规》对消防水泵的性能没有测试要求，NFPA20规定消防泵在出水管上设测量用流量计。流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表，这样水泵安装后可全面测试水泵的性能，以便得知是否能满足设计要求。建议设计人员在设计中考虑这个问题。 消防给水系统稳压是系统平时维持压力的水泵，对系统起着监护作用和使系统具有自动控制的功能。稳压泵的压力可根据系统压力而确定，一般稳压泵的压力可根据系统压力而确定，一般稳压泵的压力比主泵高0.1Mpa—0.2Mpa，或者稳压泵压力为主泵的1.1倍—1.2倍。但对于稳压泵流量的确定就有不同的说法。《高规》第7.4.8条增压设施应符合下列规定：对消火栓给水系统不应大于5L/S；对自动喷水系统不应大于1L/S。美国NFPA20《Standand for the
水泵扬程的具体概念及计算方法 扬程H(m) 离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。 泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算注意以下两点： (1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。 (2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程，而升扬高度仅指Δz一项。 例2-1现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m/h时，泵进口真空表读数为，出口压力表读数为(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，
试计算该泵的扬程。解由式查20℃， h=0.45m 1Mpa约等于100米水柱 p出口==*100米汞柱=47米水柱 p进口 ==*100米汞柱=2米水柱ρ为液体的密度 H=（p出口-p进口）/ρ=45米 高楼供水设备水泵的流量和扬程怎么选 在选择高楼供水设备水泵的扬程时，尽可能的选高一些。因为现在高楼供水设备水泵基本上为变频供水，如果水泵最高扬程接近最高出水点，变频供水系统将会无法实现变频，即使在用水量很小的时候，高楼供水设备水泵也是工频工作，能耗比较大，对水泵本身的使用寿命也非常不利。如果选型过高也不好，一是相同流量扬程高能耗就大，二是扬程过高对系统管路和居民楼的热水器也是一个潜在的隐患，通常以最低水位至最高出水点+全部管路损失后另加30%为最佳。 高楼供水设备水泵的流量选择尽可避开临界点，如果选用水泵的流量与工况的要求相接近，由于需求的多动性，有可能造成备用泵频繁启动，不利于水泵及控制电器的使用，如果正在洗浴，有可能造成水一会凉一会热的情况。 二次供水设备的选择标准
