如何辨别真假五类线和超五类线
市场上最常见的假网线最多以三类四类假冒五类和超五类线；或者以杂牌假冒名牌。那么如何来辨别真假呢？
首先，从网线标识上辨别。三、四类线的标识是“CAT3、CAT4”，带宽10M，适用于十兆网，目前基本已经淘汰；五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网络；超五类线的标识是“CAT5E”，带宽155M，是目前主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。
其次，用眼看。真正的5类线在网线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。正品5类线所标注的是“cat5”字样，超5类所标注的是“ 5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。
其次，用手摸。如果通过“看”的方法仍不能判别的话，可以进一步通过“摸”的方法来感觉真假5类/超 5类线在材料上的差别。真5类/超5类线质地比较软，这主要是为了适应不同的网络环境需求，双绞线电缆中一般使用铜线做导线芯，比较柔软(因为有些网络环境可能需要网线进行小角度弯折，如果线材较硬就很容易造成断路。)；而一些不法厂商在生产时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，使用中容易产生断线。
再者，用刀割。这一步只需用剪刀去掉一小截线外面的塑料包皮，使其露出4对芯线。在这里我们还是通过“看”的方法来进一步判别，真5类/超5类线4对芯线中白色的那条不应是纯白的，而是带有与之成对的那条芯线颜色的花白，这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度，真5类/超5类线绕线密度适中，方向是逆时针。假线通常密度很小，方向也可能会是顺时针(比较少)，这主要是因为在制作方面比较容易，这样生产成本也就小了。
最后，用火烧。你可以将双绞线放在高温环境中测试一下，看看在35℃至40℃时，网线外面的胶皮会不会变软，正品网线是不会变软的，假的就不一定了；还有真的网线外面的胶皮具有阻燃性，而假的有些则不具有阻燃性，不符合安全标准，购买时不妨试试。
选线最重要方法：你不妨用万用表测一下8根线的电阻大小,如果每根线的阻值基本相同,并且在规定阻值范围（即305米的电阻为27-29欧姆）内就能确认此线可用。

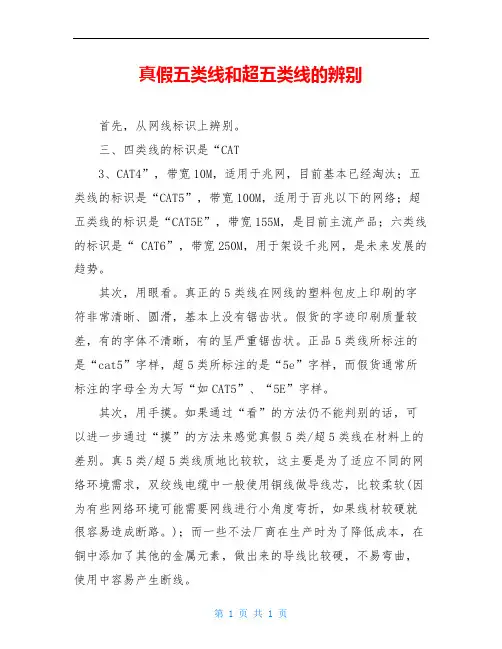

真假五类线和超五类线的辨别 首先，从网线标识上辨别。 三、四类线的标识是“CAT 3、CAT4”，带宽10M，适用于兆网，目前基本已经淘汰；五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网络；超五类线的标识是“CAT5E”，带宽155M，是目前主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。 其次，用眼看。真正的5类线在网线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。正品5类线所标注的是“cat5”字样，超5类所标注的是“5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。 其次，用手摸。如果通过“看”的方法仍不能判别的话，可以进一步通过“摸”的方法来感觉真假5类/超5类线在材料上的差别。真5类/超5类线质地比较软，这主要是为了适应不同的网络环境需求，双绞线电缆中一般使用铜线做导线芯，比较柔软(因为有些网络环境可能需要网线进行小角度弯折，如果线材较硬就很容易造成断路。)；而一些不法厂商在生产时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，使用中容易产生断线。
再者，用刀割。这一步只需用剪刀去掉一小截线外面的塑料包皮，使其露出4对芯线。在这里我们还是通过“看”的方法来进一步判别，真5类/超5类线4对芯线中白色的那条不应是纯白的，而是带有与之成对的那条芯线颜色的花白，这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度，真5类/超5类线绕线密度适中，方向是逆时针。假线通常密度很小，方向也可能会是顺时针(比较少)，这主要是因为在制作方面比较容易，这样生产成本也就小了。 最后，用火烧。你可以将双绞线放在高温环境中测试一下，看看在35℃至40℃时，网线外面的胶皮会不会变软，正品网线是不会变软的，假的就不一定了；还有真的网线外面的胶皮具有阻燃性，而假的有些则不具有阻燃性，不符合安全标准，购买时不妨试试。 选线最重要方法：你不妨用万用表测一下8根线的电阻大小,如果每根线的阻值基本相同,并且在规定阻值范围（即305米的电阻为27-29欧姆）内就能确认此线可用。
五类，超五类，六类线区分 1、六类网线和五类网线的内部结构不同，六类网线内部结构增加了十字骨架，将双绞线的四对线缆分别置于十字骨架的四个凹槽内，电缆中央的十字骨架随长度的变化而旋转角度； 2、六类网线和五类网线的铜芯大小不同，五类网线铜芯为0.45mm以下，超五类网线为0.45mm-0.51mm，六类网线标准的为0.56mm-0.58mm。 3、五类网线：外皮会标注“CAT5”字样，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于百兆网络和十兆网络，已被超五类线替代。 4、超五类网线：外皮标注“CAT5e”字样，传输带宽可高达1000Mb/s，但一般只应用在100Mb/s的网络中，只实现桌面交换机到计算机的连接，因为超五类非屏蔽网线要借助价格高昂的特殊设备的支持。 5、六类网线：外皮标注“CAT6”字样，一般指的都是非屏蔽网线，主要应用在千兆网络中，在传输性能上远远高于超五类网线标准。 扩展资料： 网线的种类 双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。 屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将近端串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。 双绞线常见的型号如下： 一类线（CAT1）：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 二类线（CAT2）：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。 三类线（CAT3）：传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，在ANSI和EIA/TIA568标准中指定的电缆。 四类线（CAT4）：传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。 五类线（CAT5）：传输频率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络，这是最常用的以太网电缆，该类电缆增加了绕线密度，外套一种高质量的绝缘材料。 超五类线（CAT5e）：传输频率为100MHz，主要用于千兆位以太网（1000Mbps）。具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。 六类线（CAT6）：传输频率为250MHz，最适用于传输速率高于1Gbps的应用，主要用于千兆位以太网（1000Mbps）。 超六类或6A（CAT6A）：传输频率是200～250 MHz，最大传输速度也可达到1000 Mbps，主要应用于千兆位网络中。超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆，在串扰、衰减和信噪比等方面有较大改善。 七类线（CAT7）：传输频率至少可达500 MHz，传输速率可达10 Gbps，它主要为了适应万兆位以太网技术的应用和发展。该线是ISO 7类/F级标准中最新的一种屏蔽双绞线。 常用的类型的网线是超五类和六类网线，七类网线的价格昂贵使用并不广泛。 五类、超五类、六类、超六类网线原则上数字越大，版本越新，带宽也越高，价格也会相应会提高。
选购五类和六类网线时地常知 目前，局域网中常用到地双绞线一般都是非屏蔽地类对（即根导线）地电缆线.这些双绞线地传输速率都能达到.文档来自于网络搜索 市场上出售地类双绞线外层保护胶皮薄，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较低；类双绞线外层保护胶皮厚，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较高.购买时切勿图便宜而购买劣质类双绞线，这些产品往往只能作为类双绞线使用.文档来自于网络搜索 超类双绞线属非屏蔽双绞线.与普通类双绞线比较，超类双绞线在传送信号时衰减更小，抗干扰能力更强.在网络中，用户设备地受干扰程度只有普通类线地，是为网络应用提供地理想解决方案.文档来自于网络搜索 "超五类"指地是超五类非屏蔽双绞线(—) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成.五类是指国际电气工业协会为双绞线电缆定义地五种不同地质量级别.文档来自于网络搜索 超五类非屏蔽双绞线是在对现有五类屏蔽双绞线地部分性能加以改善后出现地电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为.文档来自于网络搜索 超五类双绞线也是采用个绕对和条抗拉线，线对地颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕.裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索 超五类双绞线通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线.超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.文档来自于网络搜索 超五类还是六类 "六类"是指六类非屏蔽双绞线 六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗.文档来自于网络搜索 电缆中央地十字骨架随长度地变化而旋转角度，将四对双绞线卡在骨架地凹槽内，保持四对双绞线地相对位置，提高电缆地平衡特性和串扰衰减.另外，保证在安装过程中电缆地平衡结构不遭到破坏.六类非屏蔽双绞线裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索 按照电气性能地不同，双绞线可分为三类、五类、超五类、六类和七类双绞线.不同类别地双绞线价格相差较大甚至是悬殊，应用范围也大不相同.文档来自于网络搜索 除了传统地语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线.五类非屏蔽双绞线虽仍然可以支持，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场.文档来自于网络搜索 六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好地兼容性，且能够非常好地支持，所以正慢慢成为综合布线地新宠.七类屏蔽双绞线由于是一种全新地布线系统，虽然性能优异，但由于价格昂贵.施工复杂且可选择地产品较少，因此很少在布线工程中采用.文档来自于网络搜索 六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现地传输距离.因此，六类布线系统被广泛应用子服务器机房地布线，以及保留升级至千兆以太网能力地水平布线.根据国际布线标准，布线系统地期望寿命至少为年.作为一种长期地基本投资，综合布线应当充分考虑
双绞线： 五类线与六类线概念 概念：：：：：：：：：：：：：： 至于5类和超5类的不同主要是应用的不同。5类系统在使用过程中只是使用其中的两对线缆，采用的是半双工，而超5类为了满足千兆以太网的应用，采用四对全双工传输。因而远端串扰(FEXT)，回波损耗（RL）、综合近端串扰（PSNEXT）、综合ACR和传输延迟也成为必须考虑的参数。所以超5类比5类有着更高的性能要求。6类和5类实质的区别在于它们的带宽不同，5类只有100MHz，六类是250MHz。它们支持的应用也因为性能的不同而不同，6类支持更高级别的应用。在性能上6类也比5类有更高的要求，为了提高性能，在结构上6类比5类也要复杂一些 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T 网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 简单的说六类和五类没有什么区别只是在带宽有轻微区别做法一样，只是六类的模块和五类的不一样！水晶头做法和大小和五类的是一样的！ 五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。 "超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.
如今的布线市场已经进入到了产品丰富、分类繁我的阶段。人们在安装布统系统时可能 要选择五类、超五类甚至是六类的产品，而对布线系统的认证测试来说，现场测试的标准是 滞后于市场上的产品的． 测试标准的现状 众所周知，在现场测试安装的双绞线链路需要测试标准。例如T568ATSB67，ISO11801。 目前对于三类和五类双绞线链路都已经有了现场测试的标准，而对于六类还没有测试标准。 超五类标准-对于超五类来说，完成其最终的测试标准已经为时不远了。因为所测试的参数、测试的极限以及实验的数据已经渐渐地达成了一致。这样，在今年秋季左右，该标准就可能会最终公布，超五类系统肯定可以支持千兆以太同的运行。新的五类标准-对于现行的五类标准仍然会予以保留。但现行的五类系统的用户可能希望知道所安装的五类系统是否可以支持千兆以太网，所以年底之箭可能还舍公布一个新的五类标准，该标准会增加一些新的测试参数以及测试极限。 大类标准一六类标准目前距离最终完成还有相当长的时间。目前很多电缆生产厂商都推出了Cat六类系统的产品，并且一些用户已经在部分工程中安装了这些系统。然而现今的Cat六电缆系统是一个专用系统。所谓专用系统，是指所有的电缆链路中的
元件--电羹、用户接线、接插件--必须是同一厂家的六类产品。目前六类系统的元件标准（不是测试标准）还没有最后被批准。对于已经现场安装的六类系统的性能指标，其中大部分多数已经建立。一些重要的链路的性能参数指标，如衰减、近端串扰和远端串扰已经比较稳定。然而，一些链路性能的参数指标很可能还会修改，例如回波损耗。六类元件的指标仍然在研究之中，其中很多不同的提议仍然在考虑之中。但是形成工业的最后标准可能还是很长时间以后的事情。专用系统的结果 当前的六类系统是专用的，这意味着每个厂商的产品的元件都有其独特的设计及性能指标。这些元件是特殊设计和自己定义的称之为六类的元件，将其相互连接在一起组成最后的链路之后，可以达到现在建议的大类传输性能指标草案；来自不同厂商的元件可以互用的可能性很小，特别是接插件。不同广商的六类产品的不可直用性，不是指不能物理地连接。当使用A厂商的六类8芯插头插入B厂商的六类插座，这 种连接很可能达不到六类的传输性能指标。使用符合大类元件标准的元件并且正确安装的六 类键路，其性能参数将可以达到链路的所有性能指标。， 基本链路中测试仪和被测链路相连接的用户接线（Patch cables）以及连接至测试仪的 摇头对传输性能有很大的影响。理想值况是，这些测试仪的用户连接线的影响可以忽略，即
光纤光缆超5类线和6类线的测试参数主要有以下内容。 1)接线图 该步骤检查电缆的接线方式是否符合规范。错误的接线方式有开路(或称断路)、短路、反向、交错、分岔线对及其他错误。 2)连线长度 局域网拓扑对连线的长度有一定的规定，因为如果长度超过了规定的指标，信号的衰减就会很大。连线长度的测量是依照TDR(时间域反射测量学)原理来进行的，但测试仪所设定的NVP(额定传播速率)值会影响所测长度的精确度，因此在测量连线长度之前，应该用不短于15m的电缆样本做一次NVP校验。 3)衰减量 信号在电缆上传输时，其强度会随传播距离的增加而逐渐变小。衰减量与长度及频率有着直接关系。 4)近端串扰 当信号在一个线对上传输时，会同时将一小部分信号感应到其他线对上，这种信号感应就是串扰。串扰分为NEXT(近端串扰)与FEXT(远端串扰)，但TsB一67只要求进行NEXT的测量。NEXT串扰信号并不仅仅在近端点才会产生，但是在近端点所测量的串扰信号会随着信号的衰减而变小，从而在远端处对其他线对的串扰也会相应变小。实验证明在40m内所测量到的NEXT值是比较准确的，而超过40m处链路中产生的串扰信号可能就无法测量到，因此，TSB-67规范要求在链路两端都要进行对NEXT值的测量。 5)SRI SRL(Structural Return LOSS)是衡量线缆阻抗一致性的标准，阻抗的变化引起反射(Return
Reflection)、噪声(Noise)的形线是由于一部分信号的能量被反射到发送端，SRL，是测量能量的变化的标准，由于线缆结构变化而导致阻抗变化，使得信号的能量发生变化，TIA/EIA 568A要求在100 MHz—FSRI为16dE。 6)等效式远端串扰 等效式远端串扰(Equal Level Fext，ELFEXT)与衰减的差值以dB为单位，是信噪比的另一种表示方式，即两个以上的信号朝同一方向传输时的情况。 7)综合远端串扰(Powel’Sum ELFEXT)。 8)回波损耗 回波损耗是关心某一频率范围内反射信号的功率，与特性组抗有关，具体表现为： 〃电缆制造过程中的结构变化 〃连接器 〃安装 这3种因素是影响回波损耗数值的主要因素。 9)特性阻抗 特性阻抗((;haracteristic.Impedance)是线缆对通过的信号的阻碍能力，它受直流电阻，电容和电感的影响，要求在整条电缆中必须保持是一个常数。 10)衰减串扰比(AcR) 衰减串扰比(Attenuation-t0一crosstalk Ratio，ACR)是同一频率下近端串扰NEXT和衰减
虽然超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.因此，通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线. "六类"是指六类非屏蔽双绞线 六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗. 电缆中央地十字骨架随长度地变化而旋转角度，将四对双绞线卡在骨架地凹槽内，保持四对双绞线地相对位置，提高电缆地平衡特性和串扰衰减.另外，保证在安装过程中电缆地平衡结构不遭到破坏.六类非屏蔽双绞线裸铜线径为（线规为），绝缘线径为，电缆直径为. 文档收集自网络，仅用于个人学习 超五类还是六类 按照电气性能地不同，双绞线可分为三类、五类、超五类、六类和七类双绞线.不同类别地双绞线价格相差较大甚至是悬殊，应用范围也大不相同. 文档收集自网络，仅用于个人学习除了传统地语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线.五类非屏蔽双绞线虽仍然可以支持，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场. 文档收集自网络，仅用于个人学习 六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好地兼容性，且能够非常好地支持，所以正慢慢成为综合布线地新宠.七类屏蔽双绞线由于是一种全新地布线系统，虽然性能优异，但由于价格昂贵.施工复杂且可选择地产品较少，因此很少在布线工程中采用. 文档收集自网络，仅用于个人学习 六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现地传输距离.因此，六类布线系统被广泛应用子服务器机房地布线，以及保留升级至千兆以太网能力地水平布线.根据国际布线标准，布线系统地期望寿命至少为年.作为一种长期地基本投资，综合布线应当充分考虑网络地潜在需求和布线系统地发展，因此，在资金允许地条件下，建议选择六类产品构建布线系统. 文档收集自网络，仅用于个人学习 若考虑网络将来地应用需求，理论上应安装最先进地布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用年作为标准，能够支持至代地网络设备地性能更新，如果将来地网络设备需要更好地电缆才能提高数据速度. 文档收集自网络，仅用于个人学习 那么，用六类电缆代替超五类电缆是无可避免地，但这些电缆重新组建工程非常昂贵，所以纵使六类产品地价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑. 文档收集自网络，仅用于个人学习 "超六类" 研制了目标在℃以上仍可正常运行地高性能布线系统，并在年底正式推出系统，其最终地指标达到带宽，可在℃时依然达到类标准规定地℃地性能指标.为了区别于普通类布线系统，这种带宽性能远超类地布线称为超类. 大部分地超类布线与同品牌地类布线使用相同地模块和跳线，因此它们主要地区别在线缆上.地超类线缆从一开始地目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体地直径从普通类地()增加到()；也有某些厂家在开始地超类线缆采用了而尽力改善地方法，但到年地改进线缆中将其线径加到.另一特点是在个双绞线对间加了十字形地线对分隔条.没有十字分隔，线缆中地一对线可能会陷于另一对线两根导线间地缝隙中，线对间地间距减小而加重串扰问题.分隔条同时与线缆地外皮一起将对导线紧紧地固定在其设计地位置，并可减缓线缆弯折而带来地线对松散，进而减少安装时性能地降低.是首个采用
五类线与六类线的区别 首先说一下差分方式传输。所谓差分方式传输就是发送端在两条信号线上传输幅值相等相位相反的电信号接收端对接受的两条线信号作减法运算这样获得幅值翻倍的信号。其抗干扰的原理是假如两条信号线都受到了同样同相、等幅的干扰信号由于接受端对接受的两条线的信号作减法运算因此干扰信号被基本抵消那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢办法之一那就要将两根线扭在一起按照电磁学的原理分析出可以近似地认为两条信号线受到的干扰信号是同相、等幅的。两条线交在一起后既会抵抗外界的干扰也会防止自己去干扰别人。一般常用的就是双绞线。 大多数局域网使用非屏蔽双绞线UTP-UnshieldedTwistedPair作为布线的传输介质来组网网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线STP和非屏蔽双绞线UTP。在EIA/TIA-568A标准中将双绞线按电气特性区分有三类、四类、五类线。网络中最常用的是三类线和五类线超五类目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输符合IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场最高速率可达100Mbps符合IEEE802.3100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成特别需要注意的是引脚序号当金属片面对我们的时候从左至右引脚序号是1-8这序号做网络联线时非常重要不能搞错。双绞线的最大传输距离为100米。EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。 标准568B橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8标准568A绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8568A和568B两者有何区别呢后者是前者的升级和完善但是后者还处于草案阶段包含永久链路的定义和六类标准。另外在综合布线的施工中有着568A和568B两种不同的打线方式两种方式对性能没有影响但是必须强调的是在一个工程中只能使用一种打线方式。 至于5类和超5类的不同主要是应用的不同。5类系统在使用过程中只是使用其中的两对线缆采用的是半双工而超5类为了满足千兆以太网的应用采用四对全双工传输。因而远端串扰FEXT回波损耗RL、综合近端串扰PSNEXT、综合ACR和传输延迟也成为必须考虑的参数。所以超5类比5类有着更高的性能要求。6类和5类实质的区别在于它们的带宽不同5类只有100MHz六类是250MHz。它们支持的应用也因为性能的不同而不同6类支持更高级别的应用。在性能上6类也比5类有更高的要求为了提高性能在结构上6类比5类也要复杂一些RJ45接头的8个接脚的识别方法是铜接点朝自己头朝右从上往下数分别是1、2、3、4、5、6、7、8。 在整个网络布线中应用一种布线方式但两端都有RJ-45的网络联线无论是采用568A还是568B在网络中都是通用的。规定双工方式下本地的1、2两脚为信号发送端3、6两脚为信号接收端所以讲这两对信号必须分别使用一对双绞线进行信号传输。在做线时要特别注意。现在100M网一般使用568B方式1、2两脚使用橙色的那对线其中白橙线接1脚橙线接2脚3、6两脚使用绿色的那对线其中白绿线接3脚绿线接6脚剩下的两对线在10M、100M快速以太网中一般不用
六类线与五类线异同 双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1 一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2 二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。 3 三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4 四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。 5 五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6 超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7 六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。 六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 目前，双绞线可分为：非屏蔽双绞线（UTP = UNSHILDED TWISTED PAIR）和屏蔽双绞线（STP = SHIELDED TWISTED PAIR）。屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点：（1）无屏蔽外套，直径小，节省所占用的空间；（2）重量轻，易弯曲，易安装；（3）将串扰减至最小或加以消除；（4）具有阻燃性；（5）具有独立性和灵活性，适用于结构化综合布线。 在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。 简单的说六类和五类没有什么区别只是在带宽有轻微区别做法一样，只是六类的模块和五类的不一样！水晶头做法和大小和五类的是一样的！
（超）五类线技术标准规范书 (试行) 广东省电信公司 2001年12月
目录 前言------------------------------------------------- 2页 一、概述----------------------------------------------4页 二、主要技术要求和指标--------------------------------6页 1、原材料--------------------------------------------6页 2、电缆结构------------------------------------------7页 3、电缆的机械性能、环境性能和安全性能---------------11页 4、电气特性-----------------------------------------12页 5、传输特性-----------------------------------------13页 6、试验方法-----------------------------------------18页 7、标志、包装和存储---------------------------------20页 三、安装--------------------------------------------22页 四、工厂检验-----------------------------------------23页 1、出厂检验----------------------------------------23页 2、型式检验----------------------------------------24页 3、现场检验------------------------------------------25页 附录A、B---------------------------------------------26页
超五类网线 目录[隐藏] 类型和特征 正确识别和选择方法 5.品牌 类型和特征 正确识别和选择方法 5.品牌 [编辑本段] 类型和特征 为了让大家对双绞线有个较全面的了解，我们先来介绍双绞线的常见类型及特性。计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(S TP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。现在使用的UTP可分为3类、4类、五类和超五类四种。其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。根据目前网络布线的实际需要 [编辑本段] 正确识别和选择方法 1.传输速度 双绞线质量的优劣是决定局域网带宽的关键因素之一。某些厂商在五类U TP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般
用户来说很难辨别。这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。一个简单的鉴别办法是用一条双绞线连接两台1 00Mbps的设备(网卡到网卡或网卡到HUB)，通信时用W indows 95/98自带的monitor检测工具对其数据传输率进行监测。方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→W indows安装程序→系统工具→系统监视器”建立。②在“系统监视器”窗口中设置监视对象。选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。至于选择“Microsoft网络服务器”或“Microsoft网络客户”，还是“写入的字节数/秒” 或“读取的字节数/秒”，读者可任意选择，因为在网络中一个节点发送出的数据应该等于另一个节点接收到的数据。③设置测试数据的输出方式。系统提供了折线图、条形图和数字图三种输出方式，可通过窗口工具栏内的按钮来选择。 ④进行测试。最有效的办法是从服务器向你进行测试的工作站上拷贝大量的文件(为了测试的准确性，所拷贝的内容一定要足够多)。一般来说，显示的峰值数值在4M/s以上，就基本可以肯定是五类网线了(3类线所能达到的峰值数值大约为2.5M/s)。 2.电缆中双绞线对的扭绕应符合要求 为了降低信号的干扰，双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线对具有不同的扭绕度(就是扭绕线圈的数量多少)，如图3所示。同时，标准双绞线电缆中的线对是按逆时针方向进行扭绕。但某些非正规厂商生产的电缆线却存在许多问题:①为了简化制造工艺，电缆中所有线对的扭绕密度相同;②线对中两根绝缘导线的扭绕密度不符合技术要求;③线对的扭绕方向不符合要求。如果存在以上问题，将会引起双绞线的近端串扰(指UTP中两线对之间的信号干扰程度)，从而使传输距离达不到要求。双绞线的扭绕度在生产中都有较严格的标准，实际选购时，在有条件的情况下可用一些专业设备进行测量，但一般用户只能凭肉眼来观察。需说明的是，五类UTP中线对的扭绕度要比三类密，超五类要比五类密。 除组成双绞线线对的两条绝缘铜导线要按要求进行扭绕外，标准双绞线电缆中的线对之间也要按逆时针方向进行扭绕。否则将会引起电缆电阻的不匹配，限制了传输距离。这一点一般用户很少注意到。有关五类双绞线电缆的扭
（超）五类线技术标准规书 (试行) 省电信公司 2001年12月
目录 前言------------------------------------------------- 2页 一、概述----------------------------------------------4页 二、主要技术要求和指标--------------------------------6页 1、原材料--------------------------------------------6页 2、电缆结构------------------------------------------7页 3、电缆的机械性能、环境性能和安全性能---------------11页 4、电气特性-----------------------------------------12页 5、传输特性-----------------------------------------13页 6、试验方法-----------------------------------------18页 7、标志、包装和存储---------------------------------20页 三、安装--------------------------------------------22页 四、工厂检验-----------------------------------------23页 1、出厂检验----------------------------------------23页 2、型式检验----------------------------------------24页 3、现场检验------------------------------------------25页附录A、B---------------------------------------------26页 前言
"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别. 超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。 超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。 虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。 "六类"是指六类非屏蔽双绞线 六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。 电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。另外，保证在安装过程中电缆的平衡结构不遭到破坏。六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。 超五类还是六类 按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。 除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。五类非屏蔽双绞线虽仍然可以支持1000Base-T，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场。 六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好的兼容性，且能够非常好地支持1000Base-T，所以正慢慢成为综合布线的新宠。七类屏蔽双绞线由于是一种全新的布线系统，虽然性能优异，但由于价格昂贵。施工复杂且可选择的产品较少，因此很少在布线工程中采用。 六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现100m的传输距离。因此，六类布线系统被广泛应用子服务器机房的布线，以及保留升级至千兆以太网能力的水平布线。根据国际布线标准ISO 11801，布线系统的期望寿命至少为10年。作为一种长期的基本投资，

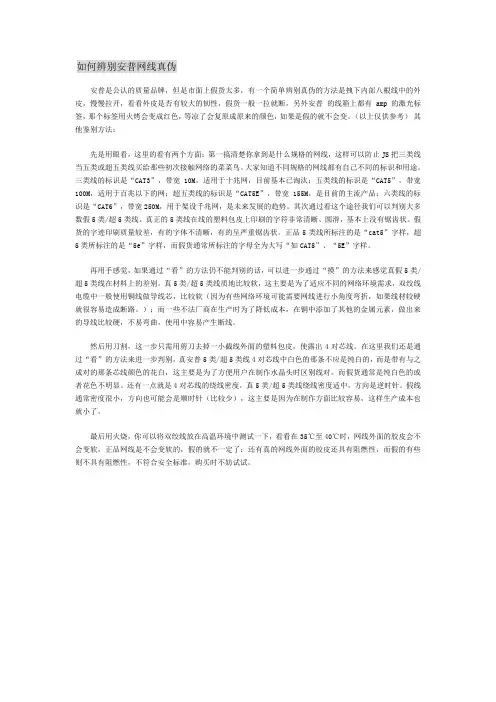

怎样鉴别六类线的真伪？ 在购买网线的时候我们应该注意哪些事情呢？凯利圆整理了一些最基本的选购常识，供大家参考。 第一步搞清楚你拿到是什么规格的网线，这样可以防止JS把三类线当五类或超五类线买给那些初次接触网络的菜菜鸟。大家知道不同规格的网线都有自己不同的标识和用途。 三类线的标识是“CAT3”，带宽10M，适用于十兆网，目前基本已淘汰；五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。其次通过看这个途径我们可以判别大多数假5类/超5类线。真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。假货的字迹印刷质量较差，有的字体不清晰，有的
呈严重锯齿状。正品5类线所标注的是“cat5”字样，超5类所标注的是“5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。 第二步再用手感觉，如果通过“看”的方法仍不能判别的话，可以进一步通过“摸”的方法来感觉真假5类/超5类线在材料上的差别。真5类/超5类线质地比较软，这主要是为了适应不同的网络环境需求，双绞线电缆中一般使用铜线做导线芯，比较软（因为有些网络环境可能需要网线进行小角度弯折，如果线材较硬就很容易造成断路。）；而一些不法厂商在生产时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，使用中容易产生断线。 第三部用刀割，这一步只需用剪刀去掉一小截线外面的塑料包皮，使露出4对芯线。在这里我们还是通过“看”的方法来进一步判别，真安普5类/超5类线4对芯线中白色的那条不应是纯白的，而是带有与之成对的那条芯线颜色的花白，这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度，真5类/超5类线绕线密度适中，方向是逆时针。假线通常密度很小，方向也可能会是顺时针（比较少），这主要是因为在制作方面比较容易，这样生产成本也就小了。 最后一步用火烧，你可以将双绞线放在高温环境中测试一下，看看在35℃至40℃时，网线外面的胶皮会不会变软，正品网线是不会变软的，假的就不一定了；还有真的网线外面的胶皮还具有阻燃性，而假的有些则不具有阻燃性，不符合安全标准，购买时不妨试试。
如何辨别真假五类线和超五类线 市场上最常见的假网线最多以三类四类假冒五类和超五类线；或者以杂牌假冒名牌。那么如何来辨别真假呢？ 首先，从网线标识上辨别。三、四类线的标识是“CAT3、CAT4”，带宽10M，适用于十兆网，目前基本已经淘汰；五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网络；超五类线的标识是“CAT5E”，带宽155M，是目前主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。 其次，用眼看。真正的5类线在网线的塑料包皮上印刷的字符非常清晰、圆滑，基本上没有锯齿状。假货的字迹印刷质量较差，有的字体不清晰，有的呈严重锯齿状。正品5类线所标注的是“cat5”字样，超5类所标注的是“ 5e”字样，而假货通常所标注的字母全为大写“如CAT5”、“5E”字样。 其次，用手摸。如果通过“看”的方法仍不能判别的话，可以进一步通过“摸”的方法来感觉真假5类/超 5类线在材料上的差别。真5类/超5类线质地比较软，这主要是为了适应不同的网络环境需求，双绞线电缆中一般使用铜线做导线芯，比较柔软(因为有些网络环境可能需要网线进行小角度弯折，如果线材较硬就很容易造成断路。)；而一些不法厂商在生产时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，使用中容易产生断线。 再者，用刀割。这一步只需用剪刀去掉一小截线外面的塑料包皮，使其露出4对芯线。在这里我们还是通过“看”的方法来进一步判别，真5类/超5类线4对芯线中白色的那条不应是纯白的，而是带有与之成对的那条芯线颜色的花白，这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度，真5类/超5类线绕线密度适中，方向是逆时针。假线通常密度很小，方向也可能会是顺时针(比较少)，这主要是因为在制作方面比较容易，这样生产成本也就小了。 最后，用火烧。你可以将双绞线放在高温环境中测试一下，看看在35℃至40℃时，网线外面的胶皮会不会变软，正品网线是不会变软的，假的就不一定了；还有真的网线外面的胶皮具有阻燃性，而假的有些则不具有阻燃性，不符合安全标准，购买时不妨试试。 选线最重要方法：你不妨用万用表测一下8根线的电阻大小,如果每根线的阻值基本相同,并且在规定阻值范围（即305米的电阻为27-29欧姆）内就能确认此线可用。

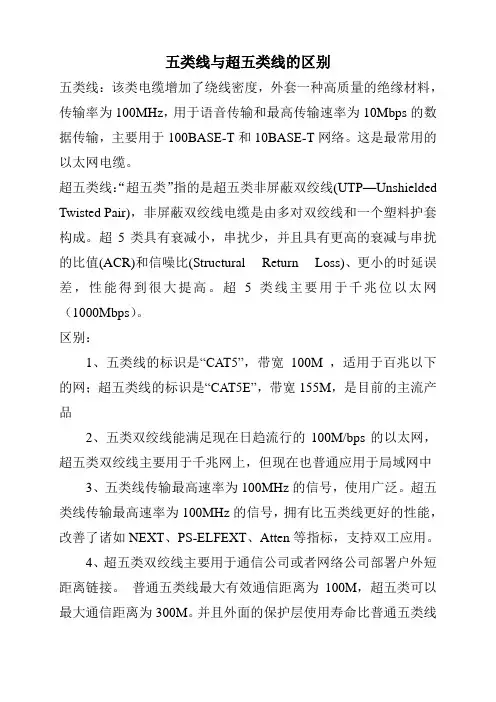

五类线与超五类线的区别 五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 超五类线：“超五类”指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)，非屏蔽双绞线电缆是由多对双绞线和一个塑料护套构成。超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 区别： 1、五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品 2、五类双绞线能满足现在日趋流行的100M/bps的以太网，超五类双绞线主要用于千兆网上，但现在也普通应用于局域网中 3、五类线传输最高速率为100MHz的信号，使用广泛。超五类线传输最高速率为100MHz的信号，拥有比五类线更好的性能，改善了诸如NEXT、PS-ELFEXT、Atten等指标，支持双工应用。 4、超五类双绞线主要用于通信公司或者网络公司部署户外短距离链接。普通五类线最大有效通信距离为100M，超五类可以最大通信距离为300M。并且外面的保护层使用寿命比普通五类线
长很多。多数的从小区网关或者整楼网关中连接到你的路由器或者交换器的线就是超五类线。 超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。 非屏蔽超五类双绞线也是采用4个绕对和1条撕裂绳（rip cord），线对的颜色与五类双绞线完全相同，分别为白（橙）/橙、白（绿）/绿、白（蓝）/蓝、白（棕）/棕。标称裸铜（BC）线径为0.51mm（线规为24AWG），绝缘线径为0.9mm左右，UTP电缆直径一般为5mm。 虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。
