1——上框；
试样为边长300mm+100mm的正方形平型试验片。
5.4 试样程序
试样应保存在规定的温度下至少4h，然后立即进行试验。
将试样放在符合5.2.3的试样支架上。试样的冲击面与钢球入射方向应垂直，允许偏差在3°以内。必要时，可将试样夹紧在试样支架上，以确保在试验过程中，试样沿着试样支架内周边上任一点的移动距离不超过2mm。
当冲击高度小于或等于6m时，钢球冲击点应位于试样中心25mm范围内，当冲击高度大于6m时，钢球冲击点应位于试样中心50mm范围内。
5.5 结果表达
评价试样破坏的形式和程度，如果碎片与试样分离，则应分别称取冲击面反侧剥离的碎片的总质量和最大碎片的质量，精确到0.1g。
6 抗穿透性试验（2260g钢球试验）
6.1 试验目的
评价安全玻璃的抗穿透性能。
6.2 装置和器具
6.2.1 淬火钢球
质量为2260g±20g，直径约为82mm。
6.2.2 装置
能使钢球从规定高度自由落下的装置或能使钢球产生相当于自由落体速度的投球装置。当使用投球装置时，其最终球速与自由落球最终速度允许偏差为±1%。
6.2.3 试样支架
结构与5.2.3相同。
6.3 试样
试样为边长300mm+100mm的正方形平型试验片，或从前风窗玻璃制品或其他弯型安全玻璃的最平整部位切取的试验片。如果用前风窗制品或其他弯型安全玻璃进行试验，应保证在安全玻璃与试样支架之间有良好的接触。
6.4 试验程序
试样应保存在规定的温度下至少4 h，然后立即进行试验。
将试样放在符合5.2.3的试样支架上。试样的冲击面与钢球入射方向应垂直，允许偏差在3°以内。必要时，可将试样夹紧在试样支架上，以确保在试验过程中，试样沿着试样支架内周边上任一点的移动距离不超过2mm。
冲击点应位于试样中心25mm范围内。钢球所冲击试样的表面应是安装在车辆上的安全玻璃的内表面。每块试样只允许冲击一次。
6.5 结果表达
如果在冲击后5s内，钢球完全穿透试样，结果记录为“穿透”；如果钢球仍在试样上部或楔在孔内5s 或5s以上，结果记录为“未穿透”。 7 抗磨性试验
7.1 试验目的
确定安全玻璃是否具有某一最低限度的耐磨性。
7.2 装置和器具
7.2.1 磨耗仪
如图2。包括：一个以逆时针旋转的水平回转台及中心夹紧装置，其转速为55r/min～75r/min。两个平行加载臂，各装有一个特制的磨轮，磨轮装在滚动轴承的水平心轴上，可自由旋转；每个磨轮施加500g 质量的压力并置于试样上。
磨耗仪的回转台应旋转平稳，并保持在一水平面上(距转台周边1.6 mm处，水平面偏差不大于±0.05
当磨轮与旋转着的试样接触时，两个磨轮以相反的方向旋转，在大约30cm2的环行轨道上沿着曲线对试样施加压磨作用。试样每转一圈受压磨两次。
注：磨耗仪可采用美国Teledyne Taber公司的产品，或与之同等性能的仪器。
图2 磨耗仪示意图
7.2.2 磨轮
直径45mm～50mm，厚度12.5mm，由经细筛分选的特种磨料嵌入中等硬度的橡胶中制成。磨轮的硬度为邵尔A72°±5°，在磨轮表面中心线上，沿磨轮直径垂直地施加压力，在等距4个点按GB/T 531测量硬度，在安全加压10s后开始读数。
这种磨轮是用来缓慢磨平玻璃表面的。注：磨轮可采用美国Teledyne Taber公司的产品，或与之间等性能的磨轮。
7.2.3 光源
白炽灯，其灯丝包含在1.5mm×1.5mm×3mm的平形六面体内。加于灯端的电压应使色温为2856K ±50K。该电压应稳定在1/1000内。测量电压的仪表应有相应的精度。若采用A光源，在其光束中增置一日光滤光片，可转换成C光源。
7.2.4 光学系统
由经校正色差的透镜组成。该透镜的净孔径不超过焦距（f）的1/20。为了获得基本平等的光束，该透镜与光源之间的距离应能调整。远离光源一侧距透镜100mm±50mm处插入一光阑，将光束直径限制在7mm±1mm内。
7.2.5 测量散射光设备
如图3所示，由一光电池和一直径为200mm～250mm的积分球组成。积分球上应有光的入口和出口，入口为圆形，其直径至少是光束直径的两倍。
根据7.4.3所描述的程序要求，积分球的出口装有一吸光罩或标准反射器，当无试样插入光束中时吸光罩应将光全部吸收。光束的轴线应通过入口和出口的中心。光出口孔的直径b应等于2a×tg4°，a是积分球的内径。
光电池应装在从入口或标准反射器直接射来的光不能达到的位置。
积分球的内表面和标准反射器内表面应具有基本相等的反射率，并且是无光泽和无选择性的。
在所使用的发光强度范围内，光电池的输出必须是线性的，其误差是2%以内。
该仪器的设计应使积分球内部处于黑暗状态时，电流计显示为零。
整套装置定期用雾度标准板检查。
如果用其他设备或方法测定雾度，其结果必须与上述装置所测定的结果进行修正，达到与上述测定结果
1——透镜；
图4 冲击点位置
1——5mm厚毛毡帽；
1——宽度15mm、厚度3mm、硬度为邵尔A70°的橡
c) 相对湿度：40%～80%。
3 试验应用条件
对某些类型的安全玻璃而言，如果试验结果可以根据其某些已知的性能所预测，则无须进行本标准规定的所有试验。
4 可见光透射比试验比
4.1 试验目的
测定安全玻璃是否具有一定的可见光透射比。
4.2 试样
应使用制品或试验片，试验片可以从制品上相应试验区域切取。
4.3 仪器
4.3.1
光源：白炽灯，其灯丝包含在1.5mm×1.5mm×3mm的平行六面体内。加于灯丝两端的电压应使色温为2856K±50K，该电压稳定在±0.1%内。用来测量电压的仪表应有相应的精度。
4.3.2 光学系统：（见图1）由焦距f不小于500mm并经过色差校正的两个透镜L1和L2组成。透镜的净口径不超过f/20。透镜L1与光源之间的距离应能调节，以便获得基本平行的光束。在离透镜L1
100mm±50mm处远离光源的一侧装一光阑A1，把光束的直径限制在7mm±1mm内。第二个光阑A2，应放在与L1具有相同性能的透镜L2前，光源的成像应位于接受器的中心。第三个光阑A3，其直径稍大于光源像最大尺寸的横断面，应放在接受器前，以避免由试样产生的散射光落到接受器上。测量点应位于光束中心。
图1 可见光透射比τr的测定
4.3.3 测量装置：接受器的相对光谱灵敏度应与国际照明委员会(CIE)标准规定的白昼视觉光度接受器的相对光谱灵敏度基本一致。接受器的敏感表面应用散射介质覆盖，并且至少应是光源像最大尺寸横断面的两倍。若使用积分球，则球的孔截面至少应为光源像最大尺寸横断面的两倍。
接受器及配套指示仪器的线性应等于或在满刻度的±2%内或在读数量程的±10%之内，选择小值。
4.4 试验程序
4.4.1 试样放入光路前，调整接受器显示仪表指示值至100分度。在没有光照射到接受器上时，指示值为0。
4.4.2 把试样放入光阑A1和A2之间，调整试样方位，使光束的入射角等于0°±5°。
4.4.3 测定试样的可见光透射比，对每一个测量点读取显示仪表的指示值n，可见光透射比τr等于
n/100。
4.5 结果表达
按上述方法，可见光透射比τr应以试样上任意一点的测定值表示。
4.6 替换方式
图2 靶式光源仪示意图
图3 仪器的设置
图4 靶式光源仪观察示例1——灯泡；
图6 准直望远镜试验观察示例
图7 幻灯机光路
图8 幻灯机的放大部分
图9 检验样板
图10 光畸变试验仪器布置
图11 冲击点
球收集反射光通量。
一级仪器积分球的直径应不小于100mm，且开口总面积不得大于球表面积的10%，球内表面用几乎对光谱无选择性的高漫反射材料(可见光反射比大于95%)来均匀涂敷。
9.2.2 二级仪器：比一级仪器精度低、携带式、能测定标准照明体A条件下安全玻璃光反射比的光度计，并且通过9.3.5计算其测量值。
9.2.3 吸光阱：一种能把透射光引起的反射减少到所测可见光反射比值的1%或更小的装置，吸光阱也能挡住试样反侧面的杂散透过光。
9.2.4 一级光度计必须有一个准确对应CIE标准照明体A的光源，精确适应于V(λ)的探测器，并直接生成标准照明体A的可见光反射比。
9.2.5 一级光谱光度计应能从测得的光谱反射比值ρ(λ)，利用标准照明体A相对光谱功率分布函数
SA(λ)和CIE光谱光视效率V(λ)来计算对标准照明体A条件下的可见光反射比。
9.3 标样和试样
9.3.1 一级标样是具有已知可见光反射比值的高漫反射板，用于校准一级仪器。
9.3.2 二级标样应与被测安全玻璃材料相同，其可见光反射比值可溯源。二级标样用于校准二级仪器。
9.3.3 二级标样与被测试样为对光基本无漫射、模糊度小于2%，曲率半径大于或等于750mm，厚度小于10mm的安全玻璃材料，其测量区域应清洁、干燥、无破损。
9.3.4 一级仪器总误差的绝对值应在一级标样标定值的l%以内。
9.3.5 为了确定二级仪器的精度，在二级仪器上测得的试样值Ca与标样值Cb之比Ca/Cb相对于由一级仪器测得的该比值之差的绝对值应小于5%。
9.4 试验程序
9.4.1 一级仪器的校准
a) 光度计的校准
接通电路，待光源、探测器稳定后，把吸光阱放在反射试样的测量孔处，调整可见光反射比值为0，把一级标样放在试样的测量孔处，从仪器上读出可见光反射比值。
b) 光谱光度计的校准
按仪器规定校准。
9.4.2 一级仪器的测量
注明二级标样的膜面和弯曲方向，并把它放在试样的测量孔处，测量可见光反射比。
9.4.3 二级仪器的校准
接通电路，待光源、探测器稳定后，把吸光阱放在反射试样的测量孔处，调整可见光反射比值为0。按3.5.4.2条标明的试样反射位置定位二级标样，把吸光阱放在二级标样后面，尽可能调整二级仪器的值(Cb)到由一级仪器测得的可见光反射比值(ρ0)。
9.4.4 二级仪器的测量
在二级仪器上测量应按照9．4．3条调整试样和吸光阱，测量试样的可见光反射比值(Ca)。
观察试样的最平区域，读取至少三次单独的测量值。
9.4.5 校准标准照明体A可见光反射比值的计算
若二级仪器的标样读数不等于一级仪器标样值，则应用式(5)由二级仪器计算和校正在标准照明体A条件下得到的可见光反射比值。
ρ＝ρ0×Ca/Cb (5)
式中：
ρ——校正过的(CIE A)二级仪器试样值，%；
ρ0——一级仪器测得的(CIE A)标样值，%；
Ca——二级仪器测得的(CIE A、CIE C、CIE D)试样数据；。
Cb——二级仪器测得的(CIE A、CIE C、CIE D)标样数据o
汽车整车试验方法标准 第一部分试验方法通则仪表校正 GB/T 12534-90 汽车道路试验方法通则 JIS D 1010-82 汽车道路试验方法通则 GB/T 12548-90 汽车速度表,里程表检验校正方法 JIS D 1011-82汽车速度表刻度检验方法 SAE J 1059-84 车速里程表试验规程 SAE J 966-66测量轿车轮胎每英里转数试验方法 SAE J 1025-73 测量载货汽车轮胎每英里转数试验规程 第二部分整车基本参数测量 GB/T 12673-90 汽车主要尺寸测量方法和测量汽车座椅适应性的装置ISO 4131-79 轿车尺寸标注方法 JIS D 0302-82 汽车外廓尺寸测量方法 SAE J 1100-84 汽车尺寸标注 NF R 18-005 轿车尺寸标注方法 DIN 70020/1 汽车和挂车一般尺寸 JB 4100-85 轿车客厢内部尺寸测量方法 JIS D 0301-82 汽车内部尺寸测定方法 JB 3983-85 轿车行李箱测量参考体积的方法 ISO 3832-76 轿车行李箱测量参考体积的方法 JIS D 0303-82 轿车行李箱标准容积的测量方法 NF R 18-003 轿车行李箱测量参考体积的方法
DIN ISO 3832 轿车行李箱测量参考体积的方法 GB/T 12674-90 汽车质量(重量)参数测定方法 GB/T 12538-90 汽车重心高度测定方法 GB/T 12540-90 汽车最小转弯直径测定方法 JIS D 1025-86 汽车最小转弯半径试验方法 JASO C 702-71 最小转弯半径试验方法 JASO Z 107-74 连结车最小转弯半径试验方法 SAE J 695-84 汽车转向能力及转向偏移量测定 SAE J 826-87 用于确定 第三部分动力性 GB/T 12544-90 汽车最高车速试验方法 JIS D 1016-82 汽车最高车速试验方法 DIN 70020/3 最高车速,加速度及其它术语定义和试验方法GB/T 12547-90 汽车最低稳定车速试验方法 GB/T 12543-90 汽车加速性能试验方法 JIS D 1014-82 汽车加速试验方法 SAE J 1491-85 汽车加速度测量 GB/T 12536-90 汽车滑行试验方法 JIS D 1015-76 汽车滑行试验方法 GB/T 12539-90 汽车爬陡坡试验方法 JIS D 1017-82 汽车爬陡坡试验方法 JIS D 1018-82 汽车爬长坡试验方法 GB/T 12537-90 汽车牵引性能试验方法 JIS D 1019-82 汽车牵引试验方法
第四节大众汽车安全防护系统 汽车安全防护包括行人安全防护及乘员保护两大方面。 一、行人安全防护 1、新型保险杠 大众汽车人性化安全设计理念,最大程度上减少了在碰撞时给行人造成的伤害。为了降低正面碰撞对行人的伤害程度，采用了新型保险杠(见图3- 及图3- )。 图3- 速腾保险杠骨架
图3- 迈腾前保险杠骨架 2、新型翼子板 为了降低侧面碰撞对行人的伤害程度，采用了新型模块连接（见图3- ），翼子板弹性设计，(见图3- )。翼子板不是直接用螺钉固定在边梁上的，而是一个组合件，发生碰撞时翼子板脱落（见图3- ）。 图3- 新型模块连接
图3- 翼子板结构 图3- 翼子板弹性作用原理 二、乘员保护 1、安全车身
速腾车身采用了更轻、更坚固、更耐腐的结构（见图3- ）。翼子板结构，采用双面全镀锌车身，确保车身表面的抗腐蚀能力。多种材料构成坚固车身，完全电镀的车身有、激光焊缝，这意味着车身具有极强的刚性，这对提高被动安全水平是至关重要的（见图3- ）。 图3- 速腾车身结构 图3- 速腾车身新工艺 大众车身广泛应用激光焊技术（见图3- ），速腾共使用22 台激光焊机，使每辆白车身上，通过激光焊接的焊缝（见图3- ）总长达到33.2米，大大提高了车身的牢固性。激光焊接使被焊的钢板溶合为一块板, 强度是传统点焊根本无法达到的,整个车身更加坚固耐用。
图3- 速腾车激光焊设备 图3- 速腾车激光焊缝
车身顶盖前端采用机器人激光焊接技术，配备固体激光器，使用SCANSONIC 镜头完成焊接，使其焊接部位焊缝变形小，外观美观，质量稳定。整个车身中与乘员身体相关的部件全部使用激光焊接,使用不等厚钢板,防侧撞能力极强。在发生碰撞时只会变形,不会断裂。 图3- 速腾车激光焊工艺 再来看看迈腾，迈腾车采用轻质结构热成型钢板（见图3- ）,超高强度和高强度车身钢板超过70%。 见图3- 迈腾车身新工艺 正如它的名称所暗示的 , 热成型、超高强度钢板是在加热到 900 °C ～950 °C. 温度时形成的。由于特殊的冷却成型工艺，这种钢板具有高的强度。热成型钢板将驾驶舱包围起来,有效的抗击外界冲击，同时还可以减轻车身重量。 大众车系安全理念无处不在，渗透到各个细节。为提高安全性，车门内板加强防撞杆设计成小“Y”形（见图3- ），大大提高了对乘员的保护。
汽车安全与舒适性系统试卷 姓名：得分： 一、填空 1、汽车行驶安全是（人）、（车）、（环境）三者统一的整体系统 2、汽车车辆配备方面安全性：（主动）安全、（被动）安全 3、主动安全:（ABS ）、（ASR）、（ESP）、（SBC）及自适应巡航ACC等 4、被动安全：（安全带）、（安全气囊）、可溃缩转向柱及踏板、内饰软化；吸能车身、乘员室结构强化等。 5、躲开实验（易尔奇）原来直线行驶后迅速躲开障碍物的机动性实验。 6、电液制动器（SBC) 也称线控制动。 7、驱动防滑转控制系统（ASR）自适应巡航速度控制（ACC）（HDC）山区下坡控制系统、山区上下坡起步控制能力（HHC） 8、ESP称为电子稳定程序，它具有ABS、ASR、EBD、 9、制动盘擦拭功能（BDW） 10、ABS、ASR、ESP系统的压力控制采用电磁阀实现。 11、汽车总的行驶阻力：滚动阻力、风阻、坡度阻力。 12、渐进制动关键在于能够足够细微的操纵和控制制动力。 13、影响转向特性的最大因素是（车身重量分布）（驱动方式）和（悬挂系统的设计）。 14、AC C系统的所有信号都通过汽车上的数据总线（CAN）与（发动机电子管理）。 15、ACC系统传感器和电控单元包括（雷达传感器）和（控制汽车行驶状态所需的全部电子系统）。 二、判断 1、SBC系统还能够通过软件集成诸如制动防抱死ABS、电子稳定程序ESP及辅助制动BAS等功能，以进一步提高车辆制动的安全性及舒适性。 2、ESP电子稳定性程序，它具有ABS、ASR、EBD的功能。 3、汽车行驶反应尽可能兼顾转向性、行驶稳定性、制动性。 4、轮胎传递驱动力、制动力、和侧向力。 5、ABS/TCS系统就是要防止在车辆加速或制动时出现我们所不期望的纵向滑移。 6、ESP就是要控制横向滑移，只要ESP识别出驾驶员的输入与车辆的实际运动不一致，它就马上通过有选择的制动/发动机干预来稳定车辆。 7、ESP的控制目标：保持汽车纵向速度、横向速度、绕中垂轴的横摆速度的自由度在可控制的范围内。 8、ESP通过方向盘转角传感器及各车轮转速传感器识别驾驶员转弯方向驾驶员意愿。 9、ESP通过横摆角速度传感器（英文原称为yaw rate sensor ）,识别车辆绕垂直于地面轴线方向的旋转角度及侧向加速度传感器识别车辆实际运动方向 10、ESP判定为出现不足转向，将制动内侧后轮，使车辆进一步沿驾驶员转弯方向偏转，从而稳定车辆。 11、ESP判定为出现过度转向，ESP将制动外侧前轮，防止出现甩尾，并减弱过度转向趋势，稳定车辆。 12、如果单独制动某个车轮不足以稳定车辆，ESP将通过降低发动机扭矩输出的
汽车安全玻璃试验方法--光学性能试验 来源:中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所发布日期: 实施日期: 标准代码:GB/T 5137点击量:35 评论数:0 页面功能【字体：大中小】【打印】 前言 GB/T 5137《汽车安全玻璃试验方法》分为四个部分： ——第1部分：力学性能试验； ——第2部分：光学性能试验； ——第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验； ——第4部分：太阳能透射比测定方法。 本部分为GB/T 5137的第2部分。 GB/T 5137的本部分修改采用ISO 3537：1999《道路车辆安全玻璃材料力学 性能试验方法》(英文版)。 本部分与该国际标准的主要差异如下： 9.4572 775 0.01 0.0005 ——删除了国际标准中的“定义”部分； ——将“破碎后的可视性试验”中冲击点的位置及示意图，改为与GB 9656-2003 相一致。 本部分代替GB/T 5137.2—1996《汽车安全玻璃力学性能试验方法》。 本部分与GB/T 5137.2—1996相比主要变化如下： ——将“4.透射比试验”改为“4.可见光透射比试验”； ——4.1可见光透射比试验目的改为：“测定安全玻璃是否具有一定的可见光透 射比”； ——5.1副像偏离试验的试验目的改为：“测定主像与副像间的角偏离”； ——将“7.破碎后的能见度试验目的改为“7.破碎后的可视性试验”； ——7.4.3中冲击点的位置及示意图保持与GB 9656-2002相一致； ——将“9.反射比试验”改为“9.可见光反射比试验”；
本部分附录A为资料性附录。 本部分由原国家建筑材料工业局提出。 本部分由全国汽车标准化技术委员会安全玻璃分技术委员会归口。 本部分主要起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。 本部分主要起草人：王乐、韩松、陈峥科。 本部分所代替标准的历次版本发布情况为： GB 5137.2—1985、GB/T 5137.2—1996。 汽车安全玻璃试验方法 第2部分：光学性能试验 1 范围 GB/T 5137的本部分规定了汽车用安全玻璃的光学性能试验方法。 本部分适用于汽车安全玻璃（以下简称“安全玻璃”）。这种安全玻璃包括各种类型的玻璃加工成的或玻璃与其他材料组合成的玻璃制品。 2 试验条件 除特殊规定外，试验应在下述条件下进行： a) 环境温度：20℃±5℃； b) 压力：8.60×104Pa～1.06×105Pa; c) 相对湿度：40%～80%。 3 试验应用条件 对某些类型的安全玻璃而言，如果试验结果可以根据其某些已知的性能所预测，则无须进行本标准规定的所有试验。 4 可见光透射比试验比 4.1 试验目的 测定安全玻璃是否具有一定的可见光透射比。 4.2 试样 应使用制品或试验片，试验片可以从制品上相应试验区域切取。 4.3 仪器
汽车的安全防护装置 2005-8-15 14:35:03来源: 编辑: 一．概述 随着汽车数量增加以及交通运输日益繁忙，汽车事故增多，所引起的人员伤亡和财产损失严重，已成为一个不容忽视的社会问题。针对这一问题而设置的安全防护装置是现代汽车结构的重要组成部分。 在发生汽车碰撞事故时，安全防护装置能有效地减轻人员伤亡程度以及汽车损坏程度。 两辆汽车发生碰撞时，汽车的前、后保险杠或车身侧面的护条等构件首先相互接触，随后便是与这些构件相连接的车身构架产生坍塌与变形，危及车内乘员。 汽车前面受撞击时，车内乘员由于惯性作用而离开坐位向前冲。此时，仪表板、转向盘、风窗支柱、风窗玻璃、风窗框上横梁等往往会与人体的胸、腹或头部相撞，成为主要致伤构伤。 汽车与行人碰撞时，保险杠、车前钣制件或车身前围等部位最易使行人受伤。行人受撞击后，其头部很可能倒向轿车的发动机罩、风窗框下缘或风窗玻璃等部位。 由此可见，对汽车车身构架及上述各结构部分均有较高的安全要求。 二．安全防护装置的基本功能和结构原理 发生汽车碰撞事故时，运动急剧停止、缺乏缓冲距离以及人体与尖硬物接触都会导致严重伤亡。因此，汽车安全防护装置的基本功能和结构原理可归纳为： 1、对乘员施加约束使之避免在汽车碰撞时与车内物体撞击或被甩出车外； 2、产生软缓冲作用，亦即构件以适当的变形距离吸收撞击能量，或者说使速度逐渐下降而避免出现较大的减速度和碰撞力； 3、加大人体与汽车构件的接触面积，避免产生点接触从而使碰撞造成的单位面积挤压力减少或使碰撞力转移到人体非要害部位。 三、车内防护 1．安全带 安全带是最有效的防护装置，可以大幅度地降低碰撞事故的受伤率和死亡率。这一点已被国外大量使用实践证明。
GB/T 5137.2-2002 (2002-12-20发布，2003-05-01实施） 前言 GB/T 5137《汽车安全玻璃试验方法》分为四个部分： ——第1部分：力学性能试验； ——第2部分：光学性能试验； ——第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验； ——第4部分：太阳能透射比测定方法。 本部分为GB/T 5137的第2部分。 GB/T 5137的本部分修改采用ISO 3537：1999《道路车辆安全玻璃材料力学性能试验方法》(英文版)。 本部分与该国际标准的主要差异如下： ——删除了国际标准中的“定义”部分； ——将“破碎后的可视性试验”中冲击点的位置及示意图，改为与GB 9656-2003相一致。 本部分代替GB/T 5137.2—1996《汽车安全玻璃力学性能试验方法》。 本部分与GB/T 5137.2—1996相比主要变化如下： ——将“4.透射比试验”改为“4.可见光透射比试验”； ——4.1可见光透射比试验目的改为：“测定安全玻璃是否具有一定的可见光透射比”； ——5.1副像偏离试验的试验目的改为：“测定主像与副像间的角偏离”； ——将“7.破碎后的能见度试验目的改为“7.破碎后的可视性试验”； ——7.4.3中冲击点的位置及示意图保持与GB 9656-2002相一致； ——将“9.反射比试验”改为“9.可见光反射比试验”； 本部分附录A为资料性附录。 本部分由原国家建筑材料工业局提出。 本部分由全国汽车标准化技术委员会安全玻璃分技术委员会归口。 本部分主要起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。 本部分主要起草人：王乐、韩松、陈峥科。 本部分所代替标准的历次版本发布情况为： GB 5137.2—1985、GB/T 5137.2—1996。 汽车安全玻璃试验方法 第2部分：光学性能试验 1 范围 GB/T 5137的本部分规定了汽车用安全玻璃的光学性能试验方法。 本部分适用于汽车安全玻璃（以下简称“安全玻璃”）。这种安全玻璃包括各种类型的玻璃加工成的或玻璃与其他材料组合成的玻璃制品。 2 试验条件
汽车零部件检测标准汇总表 汽车发动机 1压燃式发动机排气污染 物 ESC 稳态循环试验 ELR 负荷烟度试验 ETC 瞬态循环试验 OBD 耐久性 GB17691-2001车用压燃式发动机排气污染物排放 限值及测试方法 **GB17691-2005车用压燃式、气体燃料点燃式发 动机与汽车排气污染物排放限值及测试方法 ECE R49压燃式发动机排气污染物 2 压燃式发动机排气可见 污染物GB3847-2005车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法 ECE R24可见污染物 3柴油机全负荷烟度DB11/046-1994汽车柴油机全负荷烟度测量方法 4车用点燃式发动机及装 用点燃式发动机汽车排 气污染物 GB14762-2002车用点燃式发动机及装用点燃式发 动机汽车排气污染物排放限值及测量方法 5发动机净功率GB/T17692-1999汽车用发动机净功率测试方法ECE R85发动机净功率 80/1269/EEC发动机净功率 6发动机性能GB/T18297-2001汽车发动机性能试验方法
7发动机可靠性GB/T19055-2003 汽车发动机可靠性试验方法 8 发动机产品质量检验评 定QC/T901-1998汽车发动机产品质量检验评定试验方法 9冷却系 Q/QJX 004-2003汽车发动机冷却系冷却能力试验 方法 10排气消声器性能QC/T630-1999汽车排气消声器性能试验方法QC/T631-1999汽车排气消声器技术条件 GB/T 4759-1995内燃机排气消声器测量方法 离合器1技术要求 QC/T 25-2004汽车干磨擦式离合器总成技术条件 QCT 27-2004汽车干磨擦式离合器台架试验方法 变速箱1技术要求QC/T29063-1992 汽车机械式变速器总成技术条件 QC/T 568-1999汽车机械式变速器台架试验方法 前轴1疲劳寿命 QC/T 513-1999汽车前轴台架疲劳寿命试验方法 QC/T 483-1999汽车前轴疲劳寿命限值 制动器1效能 QC/T 239-1997货车、客车制动器性能要求 QC/T 479-1999货车、客车制动器台架试验方法 QC/T 564-1999轿车制动器台架试验方法 2热衰退及恢复 3衬片（块）磨损 4管路失效及加力器失效
GB-9656安全玻璃
GB 9656-2003 代替GB 9656-1996 前言 本标准第4.1条、第5章为强制性的，其他为推荐性的。 本标准与欧洲经济委员会法规的ECE R43-2000《安全玻璃材料的统一规定》的一致性程度为非等效，主要技术差异为： ——本标准未对塑料安全材料及经过处理类夹层玻璃进行规定； ——ECE R43规定风窗夹层玻璃应同时满足制品人头模型冲击及试样片人头模型冲击试验要求； 本标准规定风窗夹层玻璃只需满足上述两种人头模型冲击试验要求之一即可。 ——本标准将塑玻复合材料耐燃烧试验速率降为100mm/min。 本标准代替GB9656-1996《汽车用安全玻璃》，与GB9656-1996相比主要技术差异为： ——取消了第3章中对具体术语的解释，所有术语均采用相关的汽车玻璃术语标准及汽车术语标准；
——取消了A、B类夹层玻璃分类，统称为夹层玻璃； ——限制使用风窗用区域钢化玻璃； ——增加了风窗及风窗以外用塑玻复合材料 ——增加了风窗以外用中空安全玻璃； ——允许时速低于40km/h的机动车风窗使用钢化玻璃； ——对生产汽车安全玻璃的原片质量提出了要求； ——增加了塑玻复合材料的耐温度变化性、耐燃烧性、耐化学侵蚀性试验； ——增加了一般技术要求条款。 本标准附录A为规范性附录。 本标准由原国家建筑材料工业局提出。 本标准由全国汽车标准化技术委员会安全玻璃委员会归口。 本标准由中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所负责起草。 本标准主要起草人：杨建军、莫娇、石新勇、韩松、王文彪、张大顺、王睿、周军艳。 本标准所代替标准的历次版本发布情况为： ——GB9656-1988、GB9656-1996 汽车安全玻璃

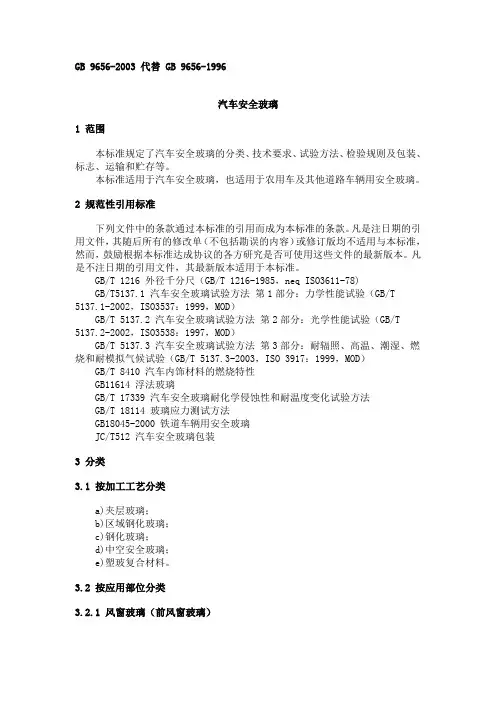

GB 9656-2003 代替 GB 9656-1996 汽车安全玻璃 1 范围 本标准规定了汽车安全玻璃的分类、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。 本标准适用于汽车安全玻璃，也适用于农用车及其他道路车辆用安全玻璃。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1216 外径千分尺（GB/T 1216-1985，neq ISO3611-78) GB/T5137.1 汽车安全玻璃试验方法第1部分：力学性能试验（GB/T 5137.1-2002，ISO3537：1999，MOD） GB/T 5137.2 汽车安全玻璃试验方法第2部分：光学性能试验（GB/T 5137.2-2002，ISO3538：1997，MOD） GB/T 5137.3 汽车安全玻璃试验方法第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验（GB/T 5137.3-2003，ISO 3917：1999，MOD）GB/T 8410 汽车内饰材料的燃烧特性 GB11614 浮法玻璃 GB/T 17339 汽车安全玻璃耐化学侵蚀性和耐温度变化试验方法 GB/T 18114 玻璃应力测试方法 GB18045-2000 铁道车辆用安全玻璃 JC/T512 汽车安全玻璃包装 3 分类 3.1 按加工工艺分类 a)夹层玻璃； b)区域钢化玻璃； c)钢化玻璃； d)中空安全玻璃； e)塑玻复合材料。 3.2 按应用部位分类 3.2.1 风窗玻璃（前风窗玻璃）
汽车电子EMC实验标准-按试验分类 静电放电抗扰度试验 ISO 10605:2001机动车抗静电放电骚扰试验方法GMW3100:2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003元件和子系统电磁兼容性全球要求和测试过程 GMW3097:2006通用标准电气/电子零部件和子系统电磁兼容要求部分 DC-10614:2002零部件电磁兼容性要求 DC-10614:2005零部件电磁兼容性要求 JASO D001-1994（第5.8条款）汽车零部件环境试验方法通用准则 28400 NDS09:1996电子零部件的耐静电放电试验 28400 NDS10:2000电子零部件的耐静电放电（操作部外加法） B21 7110:2001（第7条款）电子和电气设备有关环境的电气性能的通用技术标准 MES PW 67600:2001电子器件 7-Z0445:1995静电放电抗扰度试验 9.90110:2003 (第2.7条款)汽车电子和电气设备 MGR ES:62.61.627:2002汽车电磁兼容 TL 824 66-2005静电放电抗扰度 VW 801 01:2006机动车电子电气设施通用试验条件标准 射频电磁场抗扰度试验 ISO 11452-5:2002 机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第五部分：带状线 GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分 GMW3100:2001 通用汽车标准电子/电气零部件和子系统电磁兼容通用标准验证部分 DC-10614:2005 零部件电磁兼容性要求 B21 7090:1993（第4条款）电气和电子装置环境的一般规定 28400NDS05:2002 电子零部件的耐电波障碍性试验 B21 7110:2001(第7条款) 电子和电气设备有关环境的电气性能的通用技术标准 GB/T 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值和测量方法 MES PW 67600:2001 电子器件 MGR ES:62.61.627:2002 汽车电磁兼容 7-Z0448:2001 电子系统带状线电磁兼容试验 VW 801 01:2006 机动车电子电气设施通用试验条件标准 TL 821 66-2004 汽车电子零部件电磁兼容辐射干扰 E/ECE/324 R10:2000+A1:1999 +A2:2004 机动车电磁兼容认证规定 射频场骚扰感应的传导抗扰度试验 ISO 11452-4:2005 机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第四部分：大电流注入（BCI） GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分
GB 9656-2003 代替GB 9656-1996 前言 本标准第4.1条、第5章为强制性的，其他为推荐性的。 本标准与欧洲经济委员会法规的ECE R43-2000《安全玻璃材料的统一规定》的一致性程度为非等效，主要技术差异为： ——本标准未对塑料安全材料及经过处理类夹层玻璃进行规定； ——ECE R43规定风窗夹层玻璃应同时满足制品人头模型冲击及试样片人头模型冲击试验要求； 本标准规定风窗夹层玻璃只需满足上述两种人头模型冲击试验要求之一即可。 ——本标准将塑玻复合材料耐燃烧试验速率降为100mm/min。 本标准代替GB9656-1996《汽车用安全玻璃》，与GB9656-1996相比主要技术差异为： ——取消了第3章中对具体术语的解释，所有术语均采用相关的汽车玻璃术语标准及汽车术语标准； ——取消了A、B类夹层玻璃分类，统称为夹层玻璃； ——限制使用风窗用区域钢化玻璃； ——增加了风窗及风窗以外用塑玻复合材料 ——增加了风窗以外用中空安全玻璃； ——允许时速低于40km/h的机动车风窗使用钢化玻璃； ——对生产汽车安全玻璃的原片质量提出了要求； ——增加了塑玻复合材料的耐温度变化性、耐燃烧性、耐化学侵蚀性试验； ——增加了一般技术要求条款。 本标准附录A为规范性附录。 本标准由原国家建筑材料工业局提出。 本标准由全国汽车标准化技术委员会安全玻璃委员会归口。 本标准由中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所负责起草。 本标准主要起草人：杨建军、莫娇、石新勇、韩松、王文彪、张大顺、王睿、周军艳。 本标准所代替标准的历次版本发布情况为： ——GB9656-1988、GB9656-1996 汽车安全玻璃 1 范围 本标准规定了汽车安全玻璃的分类、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。 本标准适用于汽车安全玻璃，也适用于农用车及其他道路车辆用安全玻璃。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1216 外径千分尺（GB/T 1216-1985，neq ISO3611-78)
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910241113.3 (22)申请日 2019.03.28 (71)申请人 李有伟 地址 730000 甘肃省兰州市城关区团结新 村红星巷31号昶荣城市印象5A写字楼 (72)发明人 李有伟 (74)专利代理机构 北京轻创知识产权代理有限 公司 11212 代理人 谈杰 (51)Int.Cl. B60R 19/20(2006.01) B60R 19/42(2006.01) (54)发明名称 一种汽车车身安全防护系统 (57)摘要 本发明涉及汽车安全防护领域，具体为一种 汽车车身安全防护系统；包括壳体部、气囊部、控 制部和回收部，其特征在于：所述壳体部由外壳 构成，外壳通过真空吸盘安装于车身外部，气囊 部、控制部和回收部均安装于外壳内，所述气囊 部由安全气囊和气体发生器组成，气体发生器通 过控制部设置手动触发和感应触发两种触发模 式，并向与气体发生器连接的安全气囊内充气， 回收部通过控制部控制电动机的正反装对安全 气囊进行折叠回收；其有益效果为：本装置增加 了车身安全防护性，减少车祸的发生率，降低车 祸的伤亡人数， 甚至避免车祸的发生。权利要求书1页 说明书4页 附图3页CN 109866726 A 2019.06.11 C N 109866726 A
权 利 要 求 书1/1页CN 109866726 A 1.一种汽车车身安全防护系统，包括壳体部、气囊部、控制部和回收部，其特征在于：所述壳体部由外壳构成，整个外壳呈长条形和不规则长条形安装于车门外部、车前外部、车后外部，外壳通过真空吸盘安装于车身外部，气囊部、控制部和回收部均安装于外壳内，所述气囊部由安全气囊和气体发生器组成，气体发生器通过控制部设置手动触发和感应触发两种触发模式，并向与气体发生器连接的安全气囊内充气，回收部通过控制部控制电动机的正反装对安全气囊进行折叠回收。 2.根据权利要求1所述的一种汽车车身安全防护系统，其特征在于：所述外壳设置下盖和上盖，下盖上通过固定器安装有真空吸盘，所述上盖通过合页安装于下盖上，且一个下盖对应安装有两个上盖，两个上盖之间通过脆性材料固定连接。 3.根据权利要求1所述的一种汽车车身安全防护系统，其特征在于：所述气体发生器上设置感应点火装置点火接口和手动遥控点火装置点火接口，并分别通过连接线路与安装感应点火装置和手动遥控点火装置相连接。 4.根据权利要求1所述的一种汽车车身安全防护系统，其特征在于：所述控制部采用STM主控电路和电极正反转主控电路，在外壳上安装有太阳能电池板，以及与STM主控电路连接的速度传感器和距离传感器，太阳能电池板与蓄电池连接，所述感应点火装置和手动遥控点火装置与STM主控电路连通相连接，电极正反装主控电路与电动机连通。 5.根据权利要求1所述的一种汽车车身安全防护系统，其特征在于：所述安全气囊外侧表面设置聚氨酯保护垫，所述安全气囊上安装有若干排气阀门，通过STM主控电路控制排气阀门排气。 6.根据权利要求1所述的一种汽车车身安全防护系统，其特征在于：所述回收部通过尼龙绳和电动机实现，尼龙绳缠绕于聚氨酯保护垫上设有的穿孔上，且尼龙绳与电动机输出轴连接。 2
填空题 1、空调系统高压部分压力过高可能是由于（制冷剂）过量，或系统内有（空气）。 2、汽车空调三个重要指标分别是（温度）；（湿度）；（空气清洁度）。 3、带检视窗的储液干燥器的作用是（储液）；（干燥）；（过滤）；（检视）。 4、冷冻油的作用有（润滑）、（密封）、（冷却）及降低压缩机噪声。 5 空调压缩机的电磁离合器，如果衔铁和转盘之间的距离太近，当离 合器断开（分离不彻底），如果距离太远，当离合器接通时， （容易打滑）。 6、液体汽化的方法有（减压）和（升温）。 7、空调压缩机润滑油的牌号越大，粘度（越大）；凝固点（越高）。 8、SRS 所用的碰撞传感器，一般根据所承担的任务不同分为中央传感 器、（车前传感器）与（安全传感器），应注意各传感器的不同作用。 9、FM 调谐器控制电路中包括：（高频放大电路）、（混频电路）、（中频放大电路）和（检波和鉴频电路）。 10、安全气囊通常与（安全带）配合使用，可以为成员提供十分有效的防撞保护。 11、空调热交换器中，（冷凝器）是用来散热的；（蒸发器）是用来吸热的。 12、中控门锁系统一般由（门锁开关门）（锁控制器）和（门锁执行机构）组成。 13、汽车空调的取暖系统有两大类，分别是（余热式）；（独立式）。 14、音响防盗解码方案一般有（硬解码法）、（软解码法）、断电法、综合法四种。 二选择题 1、在讨论钟表发条式电气接线器时，甲说发条式电气接线器在保持充 气器与气囊电气系统之间电接触的条件下，使转向盘仍能转动； 乙说发条式电气接线器装在转向盘的上方。试问谁正确？ （ A ） A.甲正确 B.乙正确
C.两人均正确 2、当诊断散热器电动风扇不工作的故障时， 如果风扇能运转则必须更换温度开关； 运转则必须更换此开关。谁正确？ A. 甲正确 C.两人均正确 3、测量空调系统压力时，如果低压侧压力偏低，高压侧压力正常。甲 说：表明 制冷剂充注不足；乙说：表示高压侧有堵塞现象。谁正确？ （ B ） A. 甲正确 B.乙正确 D.两人均不正确 4、在修理冷凝器时，甲说：可用溶剂和金属刷清洗 散热片之间的灰尘；乙说： 可用梳子校直冷凝器的散热片。谁正确？ （ C ） A.甲正确 B.乙正确 C.两人均正确 D. 两人均不正确 5、在讨论气囊传感器时，甲说各传感器上的箭头必须指向汽车的后方；乙说一 定不要将气囊传感器托架弄弯或扭曲。试问谁正确？ （ B ） A. 甲正确 B.乙正确 C.两人均正确 D.两人均不正确 D.两人均不正确 甲说：从电源引一根线到风扇电机， 乙说： 将温度开关短路， 如果风扇能 （B ） B.乙正确 D.两人均不正确 C.两人均正确
汽车零部件检测标准大全 汽车发动机 压燃式发动机排气 污染物 ?ESC 稳态循环GB17691-2001车用压燃式发动机排气污染物试验排放限值及测试方法 ?ELR 负荷烟度0324**GB17691-2005 车用压燃式、气体燃料点燃1试验0512式发动机与汽车排气污染物排放限值及测试 ?ETC 瞬态循环方法 试验ECE R49压燃式发动机排气污染物 ?OBD ?耐久性 压燃式发动机排气0324GB3847-2005车用压燃式发动机和压燃式发2可见污染物0512动机汽车排气烟度排放限值及测量方法 ECE R24可见污染物 3 柴油机全负荷烟度 0324DB11/046-1994 汽车柴油机全负荷烟度测量 0512方法 车用点燃式发动机GB14762-2002车用点燃式发动机及装用点燃4及装用点燃式发动 0324 0512式发动机汽车排气污染物排放限值及测量方机汽车排气污染物法 GB/T17692-1999 汽车用发动机净功率测试方5发动机净功率0324 法 ECE R85发动机净功率 80/1269/EEC 发动机净功率 6发动机性能0324GB/T18297-2001 汽车发动机性能试验方法7发动机可靠性0324 GB/T19055-2003 汽车发动机可靠性试验方 法 8 发动机产品质量检 0324 QC/T901-1998 汽车发动机产品质量检验评定验评定试验方法 9冷却系0324 Q/QJX 004-2003 汽车发动机冷却系冷却能力 试验方法 QC/T630-1999 汽车排气消声器性能试验方法10排气消声器性能0324 QC/T631-1999 汽车排气消声器技术条件 GB/T 4759-1995 内燃机排气消声器测量方法 离合器1技术要求0324QC/T 25-2004 汽车干磨擦式离合器总成技术条件 QCT27-2004 汽车干磨擦式离合器台架试验方法
文件编号：RHD-QB-K1632 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 汽车安全防护技术标准 版本
汽车安全防护技术标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 发动机细心护理 在高温情况下，机件磨损、划伤和老化疲劳都比常温时严重。汽车要注意冷却系统的降温措施，冷却水、电瓶水、机油夏季蒸发较快，要及时检查，及时补充。发动机经常带动空调制冷，要比平常多消耗25%、30%的动力和15%的汽油。所以夏季要注意发动机养护工作。 车胎养护 热胀冷缩的规律，对轮胎内的气体来说亦不例外。赶上连日的高温天气，车子又常在烈日下暴晒，就该注意一下爱车的轮胎了。仔细观察，看轮胎是否
鼓胀得厉害，也可到打气的地方测量胎压，必要时稍稍放些气，以保平安。轮胎除了一般的养护方法外，停车应选平地，避免将车辆停放在有尖锐或锋利石子的路面上。车辆不要放在靠近或接触有石油产品、酸类物质及其他影响橡胶变质的物料的地方。不要在停车后转动方向盘。散热别往轮胎上泼水，在夏季长时间行驶或高速行驶时容易过热，同时气压增高，此时应停车散热，严禁放气降压或泼水降温。 防汽油、水过度蒸发 高温下，油及水的蒸发都将增加。这时就需要车主随时检查，注意油箱盖要盖严，还要注意防止油管渗油。对于水箱的水位，曲轴箱的机油油面、高度，制动总泵内的制动液液面高度及蓄电池内电解液密度和液面高度等都要注意经常检查。一旦发现有异样或是不合规范时，要及时添加和调整。把安全工程师
一、汽车安全玻璃的生产及工艺流程 1．配料，按照设计好的料方单，将各种原料称量后在一混料机内混合均匀。玻璃的主要原料有：石英砂、石灰石、长石、纯碱、硼酸等。 2．熔制，将配好的原料经过高温加热，形成均匀的无气泡的玻璃液。这是一个很复杂的物理、化学反应过程。玻璃的熔制在熔窑内进行。熔窑主要有两种类型：一种是坩埚窑，玻璃料盛在坩埚内，在坩埚外面加热。小的坩埚窑只放一个坩埚，大的可多到20个坩埚。坩埚窑是间隙式生产的，现在仅有光学玻璃和颜色玻璃采用坩埚窑生产。另一种是池窑，玻璃料在窑池内熔制，明火在玻璃液面上部加热。玻璃的熔制温度大多在1300~1600゜C。大多数用火焰加热，也有少量用电流加热的，称为电熔窑。现在，池窑都是连续生产的，小的池窑可以是几个米，大的可以大到400多米。 3．成形，是将熔制好的玻璃液转变成具有固定形状的固体制品。成形必须在一定温度范围内才能进行，这是一个冷却过程，玻璃首先由粘性液态转变为可塑态，再转变成脆性固态。成形方法可分为人工成形和机械成形两大类。 A．人工成形。（1）吹制，用一根镍铬合金吹管，挑一团玻璃在模具中边转边吹。主要用来成形玻璃泡、瓶、球（划眼镜片用）等。（2）拉制，在吹成小泡后，另一工人用顶盘粘住，二人边吹边拉主要用来制造玻璃管或棒。（3）压制，挑一团玻璃，用剪刀剪下使它掉入凹模中，再用凸模一压。主要用来成形杯、盘等。（4）自由成形，挑料后用钳子、剪刀、镊子等工具直接制成工艺品。 B．机械成形。因为人工成形劳动强度大，温度高，条件差，所以，除自由成形外，大部分已被机械成形所取代。机械成形除了压制、吹制、拉制外，还有（1）压延法，用来生产厚的平板玻璃、刻花玻璃、夹金属丝玻璃等。（2）浇铸法，生产光学玻璃。（3）离心浇铸法，用于制造大直径的玻璃管、器皿和大容量的反应锅。这是将玻璃熔体注入高速旋转的模子中，由于离心力使玻璃紧贴到模子壁上，旋转继续进行直到玻璃硬化为止。（4）烧结法，用于生产泡沫玻璃。它是在玻璃粉末中加入发泡剂，在有盖的金属模具中加热，玻璃在加热过程中形成很多闭口气泡这是一种很好的绝热、隔音材料。此外，平板玻璃的成形有垂直引上法、平拉法和浮法。浮法是让玻璃液流漂浮在熔融金属（锡）表面上形成平板玻璃的方法，其主要优点是玻璃质量高（平整、光洁），拉引速度快，产量大。 4．退火，玻璃在成形过成中经受了激烈的温度变化和形状变化，这种变化在玻璃中留下了热应力。这种热应力会降低玻璃制品的强度和热稳定性。如果直接冷却，很可能在冷却过程中或以后的存放、运输和使用过程中自行破裂（俗称玻璃的冷爆）。为了消除冷爆现象，玻璃制品在成形后必须进行退火。退火就是在某一温度范围内保温或缓慢降温一段时间以消除或减少玻璃中热应力到允许值。 此外，某些玻璃制品为了增加其强度，可进行刚化处理。包括：物理刚化（淬火），用于较厚的玻璃
汽车知识之教您看懂汽车玻璃隐藏的玄机 通常买车时人们更加关注汽车的发动机、变速箱以及内饰做工，再专业一些的朋友可能还会注意到汽车轮胎的装配情况，但汽车玻璃这是很容易被我们忽视掉的一项考虑内容，其实一块好的汽车玻璃对我们非常重要，它不仅能够阻挡热量、减弱速度感，同时也是汽车安全系统的重要组成部分，关系到驾驶员和乘客的人身安全，根据有关部分的统计，在近些年发生的交通事故中，大约有10%的驾乘者就是因为不合格的汽车玻璃，而受到了伤害。而有些换过汽车玻璃的人，因为玻璃的光畸变不合格，而产生了开车犯困，头晕眼花的问题。为了让您更加清楚的了解玻璃上的玄机，下面我们就用实际例子来教您看懂玻璃上的秘密。 事先说明，由于汽车玻璃涉及到多个参数，不同厂家的不同产品档次也不尽相同，所以我们不能单凭进口或者名牌大厂就断定一块玻璃的好坏。因此，本篇文章只作介绍不做评比，我们的目的是为了帮您更加清楚的了解爱车，而孰优孰劣相信消费者心中自会有评判。由于汽配市场上汽车玻璃鱼龙混杂，所以本文中的实例我们均是使用原厂玻璃做介绍。 基础知识：看懂车窗上隐藏的信息 一般来讲，国产汽车玻璃上的标志可分为四大类：国家安全认证标志、国外认证标志、汽车生产厂标志、玻璃生产企业标志。汽车用安全玻璃属国家强制认证产品，所以汽车上的每块玻璃都应有国家安全认证标志，也就是俗称的“方圆标志”，这是汽车玻璃上最常见也是最重要的标志。其它的还有国外认证标志，如美国的“DOT”标志、欧ECE 的“E”标志等，表示该产品也经过了这些国外认证机构的认证许可，并可以向国外出口。 为了避免枯燥，我们不做专业性质的讲解，只是介绍，相信您在看完本文的几个实例后都能够对自己的车玻璃有个大致了解，至少在以后挑选新车、甚至更换玻璃时能够明明白白。 长安福特-福克斯 这是一块福克斯的后风挡玻璃，在其右下角有一组商标代码，这是国家法规强制规定的，凡是汽车玻璃都要有，它们一般位玻璃的左下或者右下底角上。其中：FORD的含义是……专门为福特配套生产的贴牌产品
项目基本信息 项目名称：车辆主动防撞安全保护系统 项目作者：董琦琦 项目大类：科技发明制作B类 项目小类：机械与控制 项目简介 基于89S52单片机技术和超声波测距技术的防撞保护系统，测距仪为距离测量装置，89S52芯片为系统的主控单元，负责信息处理和控制整个系统的运行，凌阳16位单片机进行语音提示和声光报警控制，高亮度红色发光二极管为光提示及警报，扬声器为语音提示，LCD显示模块将车辆前方的车辆的距离及其与己车的相对速度。防撞保护系统主要由探测雷达、中央处理器、报警装置、减速制动装置、显示界面和传感器组六大部分组成，是结合雷达探测技术、目标识别技术、计算机处理与控制技术、精密机械制造技术等尖端、高新技术来实现人、机对汽车危险状态的双重控制。本发明着眼于车辆主动防撞，采用两车相对速度为判断依据，在事故发生前采取预警和必要干预措施减少事故发生率，并运用超声波测距技术和89S52芯片技术为车辆主动防撞提供技术支持，以及硬件保障。本发明激光测距准确，警报误报少，有效保证车内成员和车辆本身的安全。该产品在车辆高速行驶中，利用毫米波雷达探测和识别本车前方的障碍物，通过中央处理器进行分析、计算和判断，并发出相应的报警、减速、制动控制指令，由执行机构执行。对车辆的控制由单一人控改变为人机并联双控。当急行中的车辆面临碰撞危险而司机又未能及时避让和正确操作时，本系统能快速反应．及时报警、自动减速直至紧急刹车，从而化险为夷，转危为安。 详细介绍 由激光测距仪(1)、高速A/D转换器(2)、凌阳单片机（3）、DSP芯片（4）、红色高强度发光二极管（5）、扬声器（6），LCD显示模块（7）组成的车辆防撞全自动保护系统。其显著优点是可以实时提供己车前方车辆的距离和相对速度，并能做出预测，在危险发出之前进行预警提示，在紧急情况下启动气刹，最大程度上避免事故的发生，而不是像传统的在事故发生时才采取措施，从而可以有效减少交通事故的发生概率，保障车内成员和车辆本身的安全。 1. 一种基于DSP技术和激光测距技术的FAPS车辆全面自动保护系统，包括激光测距仪(1)、高速A/D转换器(2)、凌阳单片机（3）、DSP芯片（4）、红色高强度发光二极管（5）、扬声器（6），LCD显示模块（7）。 2. DSP芯片根据激光测距仪和高速A/D转换器联合组成的激光测距传感器传送的实时距离数据。初始化所述控制装置，设置汽车行驶安全预警距离s0，车距s，时间t0、t1、t2、t3、t4，频率X1、X2，速度V1、V2；采用脉冲激光发射器发出脉冲激光信号，测得返回时间t，求得车距s； a) 初始化所述控制装置，设置汽车行驶安全预警距离s0，车距s，时间t0、t1、t2、t3、t4，频率X1、X2，速度V1、V2； b) 采用脉冲激光发射器发出脉冲激光信号，测得返回时间t，求得车距s； c) 由步骤b所测的车距信号判断车辆是否在安全预警距离s0内； d) 当车辆距离在步骤c所述的安全预警距离s0内，进入步骤f； e) 当车辆距离不在步骤c所述的安全预警距离s0内，进入步骤b； f) 红灯亮，每t1时间计算速度v，持续t2时间，计算t2时间内平均相对速度v1； g) 判断v1是否能引起车距小于安全预警距离s0； 1.）否；撤销所有示警措施，进入步骤c； 2.）是；进入步骤h; h) 红灯以X1HZ闪
