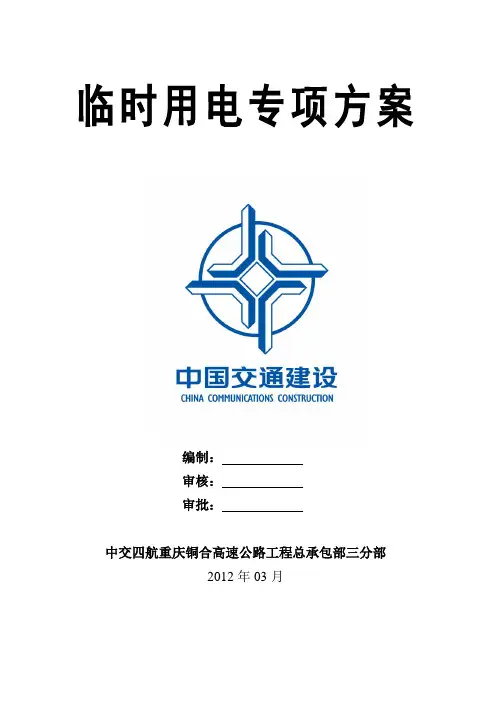

临时用电专项施工方案
编制：XX
审核：XX
审批：XX
XXXXXX高速公路工程总承包部三分部
2012 年 03 月
目录
一、工程概况 (2)
二、编制依据 (2)
三、现场用电负荷计算 (2)
3.1、参数设置 ....................................错误！未定义书签。
3.2、预制场、生活区、钢筋加工场用电变压器及电缆选择. (3)
3.3、拌合站用电变压器及电缆选择 (6)
3.4、 XX大桥用电变压器及电缆选择 (7)
3.5、 XX、XX桥用电变压器及电缆选
择 (9)
3.6 、XX小桥用电变压器及电缆选择10
四、安全用电保证措施 (12)
五、安全用电组织措施..................................
六、施工现场预防发生电气火灾措施...................16 17
七、施工现场线路配置 (19)
八、停电应急预案 (19)
九、施工现场变压器布置示意图 (20)
一、工程概况
XXXX高速公路工程 XX至 XX段三四分部位于XX和 XX交界处主线XX+800至 XX互通 XX+339，为双向四车道，路面 24.5m，路线全长约 29.339km（桩号 XX+000～XX+339.932）。我公司承接 XX+800～
XX+339.932 段，线路长度约 11.539km，分为第三、第四两个合同段，
第三合同段的里程桩号为XX+800-XX+800,第四合同段里程桩号为
XX+800-XX+339.932。其中第三合同段的工程项目主要设置为大桥
246m/1 座、中桥 446m/3 座、改桥 24m/1 座、车行天桥 70m/1 座、互通式立体交叉 1 座（城南互通）、涵洞 35 道及路基土石方 ( 挖方
867318.1 m3，填方 767735 m3) 。第四合同段的工程项目设置为大桥
368m/1 座(XX 大桥 ) 、中桥 56m/1 座（建梁中桥）。互通式立体交叉 1
座（XX互通），天桥 2 座，机耕通道 3 道，涵洞 5 道，路基土石方（挖方607515m3，填方 255215.6 m3 ）（不含互
通）。二、编制依据
《施工现场临时用电安全技术规范》（JGJ46—2005）
《电力建设安全工作规程》（SDJ65-82）
《电气装置安装工程低压电器施工及验收规范》（G B50254-96 ）
《电气装置安装工程接地装置施工及验收规范》(GB50169-2006 )
三、现场用电负荷计算
3.1 、施工现场用电设备的参数设置：
3.1.1. 电动机类： K1（3-10 台）取 0.7 ；（11-30 台）取 0.6 ；（30
台以上取 0.5 ；COS?=0.7
3.1.2. 电焊设备： K2（3-10 台）取 0.6 ；（10 台以上）取 0.5 ；con?=0.65 。
3.1.3. 现场照明： K3取 1；也可以按动力负荷的10﹪计算。
3.1.
4.室内照明：K4取0.8。
3.2．城南预制场、钢筋加工场、生活区用电变压器选择
3.2.1城南预制场、钢筋加工场、生活区用电设备统计
序号机械名称数量（台）额定功率（ KW）设备容量（ KW）备注一．钢筋加工厂
4数控弯曲机11414
5切断机144
7滚丝机1 5.5 5.5
8电焊机623.4140.4
其它小型设备11010
10二．生活区
11空调 1.5P60160
12办公生活用电3030
厨房设备用电1515 13生活区供水电机22． 2 4.4
三．预制场
14振捣棒10 1.120
1550T 门吊211*4+15*4+3*4116
165T 门吊23*2+7.5+1.530
17压浆泵1 5.5 5.5
电焊机423.4*494
18设备总容量
3.2.2 、变压器用电量计算
∑P总=K1∑P1/ COS? +K2∑P2 + K3 ∑P3+
K4∑P4 =0.5 ×209/0.7+0.6 ×234.4+0.8
×105 =374KVA
3.2.3.选择变压器
根据计算，变压器选S11-M-10/0.4KV ，容量 400KVA。
3.2.
4.配电方式选择：
为了节约成本，施工现场用电线路采用VLV型铝芯电缆，供电系统采用放射式供电，从变压器低压开关箱分别向钢筋加工厂、
箱梁预制场及生活区供电。
①．变压器至预制场：
a:预制场用电总量 :
∑P 预 =K1∑P1/ COS? +K2∑P2 + K3 ∑P3+ K4∑P4
=0.6 ×170/0.7+0.6 ×94+20
=222KVA
b:按允许电流选择：
I 线 =KP预 /3 Ue cosφ
I 线 =1.05× 222/1.732 ×0.38 ×0.7
=506A
c:按允许电压降选择 :
( 变压器低压开关箱至预制场距离L=100m(暂时考虑 ) ；材料系数铝取： C=46.3；允许电压降： U﹪=5；P=170KW).
S = K
C * U
∑（ PL）
X—————
﹪
=1.15 ×222×100/46.3 ×5=110mm2
110mm2铝芯电缆电压降满足要求。
根据计算电流，查表得：选用一条VLV-（3×240+2×95mm2）
铝芯电缆 100 米可满足要求 .
② . 变压器至钢筋加工场：
a:钢筋加工场用电量 :
∑P 钢 =K1∑P1/ COS? +K2∑P2 + K3 ∑P3+ K4∑P4
=0.6*35/0.7+0.6*140+10
=30+84+10
=124KVA
b:按允许电流选择：
I线 =KP钢 /3 Ue cosφ
I 线 =1.05×124/1.732 ×0.38 ×0.7
=282A
c:按允许电压降选择 :
( 变压器低压开关箱至预制场距离L=100m；材料系数铝取：C=46.3；允许电压降： U﹪=5；P=124KW).
S = K
C * U
∑（ PL）
X—————
﹪
=1.15 ×124×100/46.3 ×5=62mm
62mm铝芯电缆电压降满足要求。
根据计算电流，查表得：选用一条VLV-（3×150+2×70mm2）
铝芯电缆 100 米可满足要求 .
③.变压器至生活区：
a:生活区用电量 :
∑P生=K1∑P1/ COS? +K2∑P2 + K3 ∑P3+
K4∑P4 =0.7*4.4/0.7+0.8 ×105 =4.4+84
=88.4KVA
b:按允许电流选择：
I线 =KP生 /3 Ue cosφ
I 线 =1.05×88.4/1.732 ×0.38 ×0.7
=201A
c:按允许电压降选择 :
( 变压器低压开关箱至生活区距离L=100m；材料系数铝取：C=46.3；允许电压降： U﹪=5；P=170KW).
∑（ PL）
S = K X—————
C * U﹪
=1.15 ×88.4 ×150/46.3 ×5=65.8mm2
65.8mm2铝芯电缆电压降满足要求。
根据计算电流，查表得：选用一条VLV-（3×75+2×35mm2）
铝芯电缆 1500 米可满足要求 .
3.3.拌合站变压器选择
3.3.1拌合站设备用电量统计
序号机械名称
数量
额定功率（ KW）设备容量（ KW）备注（台）
12× 750 搅拌站
2①主搅拌机430*4120 3②螺旋输送机815*8120
4③空压机 i27.5*215 5④平皮带电机23*26 6⑤水泵电机43*412 7⑥外加剂电机23*26
8⑦料斗提升电机215*230 39⑧ 夜间照明2020 10
3.3.2 拌合站用电量计算：
∑P拌 =K1∑P1/ COS? +K2∑P2 + K3 ∑P3+ K4∑P4
=0.6×309/0.7+20
=285KVA
3.3.3.选择变压器
根据计算，变压器选S11-M-10/0.4KV ，容量 315KVA。
3.3.
4.配电线路导线截面选择：
变压器至拌合站距离按100m 考虑。
①:按允许电流选择：
I
线=KP/3U e cos φ6
I 线=1.05 ×285/1.732 ×0.38 ×0.7
=650A
②:按允许电压降选择 :
( 变压器低压开关箱拌合站距离L=100m；材料系数铝取：
C=46.3；允许电压降： U﹪=5；P6=285KW).
∑（ PL）
S = K X—————
C * U﹪
=1.15 ×285×100/46.3 ×5=142mm
212mm 铝芯电缆电压降满足要求。
根据计算电流，查表得：选用一条 VLV-（3×240+2×95mm2 ）
铝芯电缆分别向两台拌合站供电基本满足要求。
3.4 ．XX大桥变压器选择
3.4.1 XX大桥设备容量统计
序号机械名称数量（台）额定功率（KW）设备容量（KW）备注
1泥浆泵1022220
2电焊机623.4140
3其它小型设备11010
4场地照明12020
5分包商生活区3030
6冲孔机1055550
7数控弯曲机11414
8切断机144
9滚丝机1 5.5 5.5
3.4.2 ．变压器用电量计算
∑P总 =K1∑P1/ COS? +K2∑P2 + K3
∑P3+ =0.5 ×943.5/0.7+0.6 ×140+50
=807KVA
3.4.3 ．选择变压器
根据计算，变压器选S11-M-10/0.4KV ，容量 800KVA。
3.4.4.选择配电导线：
为了节约成本，施工现场用电线路采用VLV型铝芯电缆，供电系统采用放射式供电，从变压器低压开关箱分别向钢筋加工厂、
XX大桥及生活区供电。
①：配电线路导线截面选择：
XX大桥现场设备容量：
∑P金 =K1∑P1/ COS? +K2∑P2 + K3
∑P3 =0.6 ×780/0.7+0.6 ×46.8+20
=717KVA
a:按允许电流选择：
I
线=KP/3U e cos φ7
I 线=1.05× 717/1.732 ×0.38 ×0.7 = 1633A
b:按允许电压降选择 :
( 变压器低压开关箱至XX大桥距离 L=100m；材料系数铝取：C=46.3；允许电压降： U﹪=5；P=717KW).
S = K
C * U
∑（ PL）
X—————
﹪
=1.15 ×717×100/46.3 ×5=356mm2
356mm2 铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条 VLV-（3×240+2×95mm2 ）
并联铝芯电缆 100 米可满足要求 .
C:变压器至钢筋加工场及生活区分别选用VLV（-3×35+2×16mm2）铝芯电缆即可。
3.5 ．XX中桥、 XX大桥变压器选择
3.5.1 XX 中桥、 XX大桥设备容量统计
序号机械名称数量（台）额定功率（ KW）设备容量（ KW）备注1电焊机423.494
2场地照明12020
3冲孔机255110
4泥浆泵22244
5生活区22040
7
3.5.2．变压器用电量计算
∑P总 =K1∑P1/ COS? +K2∑P2 + K3
∑P3 =0.7 ×174/0.7+0.6 ×94+40
=270KVA
3.3.3 ．选择变压器
根据计算，变压器选S11-M-10/0.4KV ，容量 315KVA。变压器安装于 XX中桥和 XX大桥之间，两桥至变压器各450 米左右。
3.5.
4.选择配电导线：
为了节约成本，施工现场用电线路采用 VLV型铝芯电缆，供电系统采用放射式供电，从变压器低压开关箱先向 XX中桥供电，待石塘大桥冲孔桩完成后再将电缆转移至 XX大桥， XX大桥用电换成VLV-（3×50+2×16mm2 ）电缆。
3.5.5.配电线路导线截面选择：
①． XX大桥现场设备容量：
∑P金=K1∑P1/ COS? +K2∑P2 + K3
∑P3 =0.7 ×174/0.7+0.6 ×94+40
=268KVA
a:按允许电流选择：
I
线=KP/3U e cos φ7
I 线=1.05× 268/1.732 ×0.38 ×0.7
=610A
b:按允许电压降选择 :
( 变压器低压开关箱至XX大桥、XX大桥大桥距离 L=500m；材料系数铝取： C=46.3；允许电压降： U﹪=5；P=268KW).
S =
∑（ PL）
—————
C * U﹪
=268×450/46.3 ×5=612mm
由于线路较远， 520mm 铝芯电缆电压降满足要求。
根据计算电流，查表得：选用2*VLV-（3×240+2×95mm2 ）
铝芯电缆 450 米基本满足要求 .
②：变压器至生活区选用VLV-（3×25+2×10mm2 ）铝芯电缆即可。
3.6 ．XX中桥变压器选择
3.6.1XX 中桥用电设备统计
序号机械名称数量（台）额定功率（ KW）设备容量（ KW）备注1电焊机223.446.8
2其它小型设备11010
3场地照明11010
4振捣棒3 1.16
5空压机218.537挖孔桩用6生活区租民房3.6.2 ．变压器用电量计算
∑P 总=K1∑P1/ COS? +K2∑P2 + K3 ∑P3
=0.7 ×53/0.7+0.6 ×46.8+10
=91KVA
3.6.3 ．选择变压器
根据计算，变压器选S11-M-10/0.4KV ，容量 100KVA。
3.6.
4.选择配电导线：
为了节约成本，施工现场用电线路采用VLV型铝芯电缆，供
电系统采用放射式供电，从变压器低压开关箱向XX小桥供电。
3.6.5.配电线路导线截面选择：
①． XX大桥现场设备容量：
∑P 金=K1∑P1/ COS? +K2∑P2 + K3 ∑P3
=0.7 ×53/0.7+0.6 ×46.8+10
=91KVA
②:按允许电流选择：
I
线=KP/3U e cos φ7
I 线 =1.05×91/1.732 ×0.38 ×0.7
=207A
③:按允许电压降选择 :
( 变压器低压开关箱至XX大桥现场距离 L=400m；材料系数铝取： C=46.3；允许电压降： U﹪=5；P=91KW).
S =
C * U
∑（ PL）
—————
﹪
=91×400/46.3×5=157mm2
157mm2 铝芯电缆电压降满足要求。
根据计算电流，查表得：选用一条 VLV-（3×150+2×50mm2 ）
铝芯电缆 400 米基本满足要求 .
根据计算 , 选择在城南安装一台 400KVA变压器一台，以供城南驻地、城南钢筋场、城南梁场用电；在选定的拌合站位置安装 315KVA 变压器一台供两台搅拌机用电；在 K20+400安装一台 315KVA变压器一台，以供 XX大桥、 XX中桥用电；在 K26+220XX大桥和驻地安装一台 800KVA变压器，以供 XX大桥及生活区用电，在 XX小桥安装一
台100KVA变压器供 XX小桥施工用电。
四 : 安全用电保证措施
1、接地接零保护
（1）施工现场采用 TN-S供电系统供电，施工现场总电箱中零线
做出重复接地后引出一根专用 PE线，除了总箱外，其它各处不得
把N线和 PE线连接，PE线上不许安装开关和熔断器，也不得把大
地兼做 PE线（即采用三相五线电缆），PE线也不得进入漏电保护器。将电气设备的金属外壳与保护零线连；
(2) 各种接地电阻的阻值应符合要求；
(3) 保护零线每一重复接地装置的接地电阻应不大于 10Ω；
(4) 施工现场内所有防雷装置的冲击接地电阻值不大于30Ω
2、设置漏电保护器
（1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且
两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理
配合，使之具有分级保护的功能。
（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，
除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
（3）开关箱内的漏电保护器其额定漏电动作电流应不大于
30mA，额定漏电动作时间应小于0.1s 。潮湿场所用的电器设备开关
箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不
大于 15mA，动作时间小于 0.1s 。
3、电气设备的设置符合下列要求：
（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。
（2）动力配电箱与照明配电箱分别设置。
（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸
一漏” 制。
（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过 30m，开
关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（5）配电箱、开关箱周围不得堆入任何有碍操作、维修的物品，周围应有足够两人同时工作的空间。
（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设
在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直度距
离为 1.5m 移动式开关箱的下皮与地面的垂直距离 0.6m。配电箱、开
关箱铁板厚度大于 1.5mm。
（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
（8）保护零线不得装设开关或熔断器。
（9）保护零线的截面应不小于工作零线的截面。同时必须满足
机械强度要求。
（10）手持式电动工具的外壳、手柄、负荷线，插头开关等，
必须完好无损，使用前必须作空载检查，运转正常方可使用。
（11）在潮湿和易触及带电体场所的照明电源不得大于24 伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36 伏，灯体与手柄应坚固，，灯头无开关，灯泡外部有保护网。
4、电气设备的安装
（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器
安装板上，然后整体坚固在配电箱箱体内，金属板与配电箱作电气
连接。
（2）配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。
（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并
应与保护零线端子板分设。保护零线严禁通过任何开关和熔断器，
保护零线做为接地保护的专用线，要单独用一线，不能代作他用，
即必须采用目前的五芯电缆，重复接地一定充分利用主体接地。
（4）配电箱、开关箱的连接线应采用绝缘导线。
（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱
内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接
零应经过接线端子板连接。
（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。
（7）剥削处不应过长，导线压头应牢固可靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体
采用 3 根 2.5 米Φ 50 镀锌钢管，间距 5m, 接地线用 40×4 扁钢，与接地体焊接引上到箱内，与 PE线相连接，要求每个重复接地的电阻值小于 10Ω。
5、施工现场的电缆线路
（1）临时电缆线路必须采用埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，
同时应靠近负荷中心，每隔 5 米设置一处固定点。
（2）电缆在室外直接埋地敷设的深度不小于 0.6m，并在电缆上下各均匀铺设不小于 50mm厚的细砂，然后覆盖砖硬质保护层。
6、电气设备的操作与维修人员符合以下要求：
（1）施工现场内临时用电的安装和维修必须由经过培训后取
得上岗证书的专业电工完成。
（2）各类用电人员应做到。
Ａ、掌握安全用电基本知识和所用设备的性能；
Ｂ、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施完好，严禁设备带“病”运转；
Ｃ、停用的设备必须拉闸断电，锁好开关箱；
Ｄ、保护设备的负荷线、保护零线和开关箱；
Ｅ、搬迁或移动用电设备，必须经电工切断电源并作妥善处理
后进行。
7、电气设备的使用维护
（1）施工现场的所有配电箱、开关箱每月一次检查和维护，检查、维护人员必须是专业电工，工作时必须穿戴好绝缘用品，必须
使用电工绝缘工具。
（2）检查维修配电箱、开关箱时，必须将前一级相应的电源开
关分闸断电，并悬挂停电标志牌，严禁带电作业。
（3）配电箱盘面上标明各路的名称、用途；同时要作出分路标记。
（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责、施工现场停止作业 1 小时以上时，将动力开关箱上锁。
（5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内
不得挂接其它临时用电设备。
五、安全用电组织措施
（1）建立技术交底制度。向专业电工、各类用电人员介绍临时
用电施工组织设计和安全用电技术措施的总体意图、技术内容和注
意事项，并应在技术交底文字资料上履行交底人和被交底人的签字
手续，注明交底日期。
（2）建立安全检测制度。从临时用电工程开始，定期对临时用
电工程进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值、
漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好
检测记录。
（3）建立电气维修制度。加强日常和定期维修工作，及时发现
和消除隐患，并建立维修记录，记载维修时间、地点、设备内容、
技术措施、维修人员、验收人员等。
（4）建立安全用电制度。
Ａ、持证上岗制：施工现场的施工用电必须由持证上岗的
专职电工负责，其它任何工种、个人不得私自乱动，违者按违章处
理。
Ｂ、停电顺序：开关箱→分配电箱→总配电箱，而全部停电
或部分停电的检修工作必须遵循：停电、验电、放电，装临时接地
线，设备遮栏，标挂警示牌，其步骤不得省略或跳过。
Ｃ、验电措施在停电之后必须履行验电手续，不能只看指示
灯信号或控制开关，还应用验电笔等工具进行认真检验，以确定确实
无电。对于一些特殊线路、设备，有残存静电的则必须进行放电，放
电必须用专用导线，不能用手去摸导线。
Ｄ、装设遮栏和标挂警示牌，检修时，可对带电部分进行遮栏，防止触电，为防止他人误合闸，可在相应的位置设置会对性的
警示牌。
Ｅ、临时配电箱加锁制度为防止某些不听从教育的人误合闸，对于现场的配电箱，加锁防护，电工专人保管。
Ｆ、如需对线路进行不停电检修时，必须严格监护，保证足
够的安全距离，工人使用的工具要合格，检修人员要经过严格的培
训和训练，熟练掌握不停电检修技术与安全操作知识。六、施工现
场预防发生电气火灾的措施
1、按施工专项方案，正确选择导线截面，从理论上杜绝线路过
负荷使用，保护装置要认真选择，当线路出现长期过负荷时，能在
规定时间内动作保护线路。
2、电气操作人员要认真执行规定，正确连接导线，要压牢、压实。各种开关触头要压接牢固，多股导线要用端子或刷锡后再与设
备安装，以防加大电阻引起火灾。
3、施工现场严禁使用电炉子。使碘钨灯时，与易燃物间距要大
于30cm,尽可能使用 36V 碘钨灯；室内不准使用功率超过 100W灯泡，严禁使用床头灯。
4、施焊时周围不能有易燃物，并备齐防火设备。电焊机要放
在通风良好的地方。
5、施工电梯、塔吊龙门架等高大设备做好防雷接地。
6、存放易燃物仓库内的照明装置一定要采用防爆型设备，导
线设置、灯具安装、导线与设备连接均应满足有关规范要求。
7、配电箱、开关箱内严禁存放杂物及易燃物。在总配电箱隔离
开关的电源处引出消防电源，至消防水泵控制箱。
8、施工现场一旦发生电气火灾时，扑灭火灾应注意以下事项：
（1）迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火灾离开关较远需剪断电线时，火线和零
线应分开错位剪断，以免在钳处造成短路，并防止电源线掉在地上
造成短路使人员触电。
（2）当电源线因其它原因不能及时切断，需一方面派人去供电
端拉闸，另一方面灭火时，人体各部位与带电体应保持一定充分的
距离，必须穿戴绝缘用品。
（3）扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火器，
二氧化碳灭火器， 1211 灭火器或干燥砂子，严禁使用导电灭火剂进
行补救。
七、现场线路配置
本工程现场配电总体顺序：变压器低压柜总配电箱分配电箱机具机械自带开关。
总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或
负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。
每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱
直接控制 2 台及 2 台以上用电设备 ( 含插座 ) 。
动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电
箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。配电系统宜使三相负荷平衡。 220V 或 380V 单相用电设备宜接入
220/380V 三相四线系统；当单相照明线路电流大于 30A时，宜采用220/380V 三相四线制供电。
八、停电应急预案
为避免设备运行中发生停电事故，计划进场 3 台 300KW和 1 台40KW备用发电机。 300KW主要用于停电后施工用电，能负荷 2 台空压机及其他小型设备正常运转。在配电房主电箱处安装倒顺开关，
停电时能立即发电送电，保证不发生停电事故导致损失。40KW发电机主要用于停电时为生活区供电，由于便于移动，可为小功率用电
设备供电
九、现场用电线路和变压器配置图
濉溪县开发区王引河路污水管网对接工程施工临时用电方案 安徽凤阳龙兴建设工程有限公司编制日期：2016年1月10日 目录
一、工程概况 (1) 二、编制依据 (1) 三、施工现场及周围环境描述 (1) 四、成立临时用电组织机构 (2) 五、工地临时供电设计 (2) 1、用电需要量的确定 (2) 2、用电量计算及电缆截面确定 (3) 3、电线架设 (4) 六、工地临时用电示意图 (4) 1、变压器内总配电箱接线示意图 (4) 2、三级配电关系示意图 (4) 3、专用变压器供电TN-S系统架空线路排列示意图 (5) 4、现场总配电箱接电示意图 (5) 5、线路敷设 (6) 6、架空线路布置 (6) 七、工地临时用电接地措施 (7) 八、安全用电技术措施 (8) 九、安全用电组织措施 (12) 十、安全用电防火措施 (13) 十一、临时用电管理制度 (13) 十二、安全用电救援（应急处置） (15) 1、断开触电人与其所接触的带电体 (15) 2、触电人的紧急抢救 (16) 3、电烧伤及救护 (17) 4、适时送医院治疗 (17) 5、紧急救援注意事项 (17) 6、广泛宣传触电事故紧急救护知识 (18) 7、应急状态的恢复和终止 (18) 8、预案演练 (18)
施工现场临时用电专项方案 一、工程概况 濉溪县开发区王引河路污水管网对接工程管线总厂为1818.2m，设计内容为新增污水管，排水方向从西现状一期污水管道接入W146检查井，拟采用支护开挖、顶管施工施工等方式进行施工。工程总投资：5957910.88元；总工期：120天； 二、编制依据 （1）《濉溪县开发区王引河路污水管网对接工程施工图》（安徽省路联交通规划设计有限公司）； （2）《施工现场临时用电安全技术规范》（JGJ46-2005）。 （3）《建筑工程施工现场供电安全规范》（GB50194-2014）。 （4）《建筑施工安全检查标准》JGJ59-2011 （5）甲方提供的施工现场使用范围和配电房位置。 三、施工现场及周围环境描述 濉溪县开发区王引河路污水管网对接工程整个施工计划分二大片区，即西侧起点至海棠路片区、海棠路至终点片区，范围广、工程复杂，小型机具多，用电量分散，且无固定的施工用电接入点，需对整个片区进行统一规划，找到施工作业面最近的电网接入点，同供电部门协商，接入施工用电。 临时用电现场调查如下：
*****工程 临时用电施工方案 一、工程概况 本工程位于**********************************，本工程由两栋住宅、办公一体的公寓，2-6层的商业裙房，地下三层车库组成。总建筑面积为150000平方米。 二、编制依据 严格按照《施工现场临时用电安全技术规范》（JGJ46-2005）和《建筑施工安全检查标准》（JGJ59-2005），编制现场施工用电方案，以加强对现场临时用电的管理，保证施工用电安全可靠，经济合理，达到用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全的目的。 三、施工现场用电概况 1、施工现场由甲方供电到现场总配电房。本工程现场用电从甲供配电房引线到现场工程配电房总配电箱→各分配箱→各机具机械开关箱。 2、施工现场临时供电采用（TN-S系统）三相五线制，其中三根为相线一根为工作零线，另一根是黄/绿双色线。三级配电二级保护、总配箱漏电保护器，开关箱漏电保护器，配电箱系列应选用主管部门颁发准用证的产品。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，其额定漏电动作电流不大于30mA，漏电动作时间应小于0.1S，同时作为二级漏电保护器应具有分段分级保护功能。PE线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用。实行一机一闸一漏一开关箱一锁原则。所有线路用线均要采用绝缘线缆。 3、机具设备用电功率表如下:
4、本工程采用800ＫVA变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。 5、从总配电室共分四趟回路：①至北边钢筋加工区、木工加工区采用YJV-3×120﹢2×95(电缆直埋地30℃载流量为349A)；②至办公区、西北大门钢筋加工区采用YJV-3×95﹢2×70(电缆直埋地30℃载流量为308A)；③至安装加工区、西门钢筋加工区采用YJV-3×95﹢2×70；④至2#楼采用YJV-3×95﹢2×70。 6、施工现场临时用电负荷计算:根据机具设备用电功率表负荷计算如下： 采用需要系数进行负荷计算，公式为： S SH=k P（K X1∑P1/cosφ1+K X2∑P2） 由公式求得施工现场设备用电所需总容量S SH后，即得施工现场所需供电总容量S Z，即S Z>S SH
编号：TQC/K253 某住宅楼临时用电施工方 案完整版 Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems. 【适用制定规则/统一目标/规范行为/增强沟通等场景】 编写：________________________ 审核：________________________ 时间：________________________ 部门：________________________
某住宅楼临时用电施工方案完整版 下载说明：本解决方案资料适合用于解决各类问题场景，通过提出的方法与对策来应付，常见种类如计划方案、设计方案、施工方案、技术措施，本质是人和产品之间建立可触达的桥梁，实现匹配问题，修正问题，预防未来出现同类问题。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 一、工程概况 本工程为XX开发的XX一期3、4、 5、6号楼。建设地点位于XX，3号楼地上 三十二层地下一层中一层为商铺三十一层 为高层住宅，4号楼地上十一层。地下一 层。其中地上一层为商铺十层为住宅。5号 楼地上三十二层二下一层，其中二层为商 铺三十层高层住宅，6号楼地上三十二层， 地下一层，其中地上二层为商铺三十层， 建筑高度：三十二层97.5m 十一层 34.5m。
1工程概况 本工程由15栋高层及附属商业及公共建筑组成，总建筑面积约389328平米，建筑总高约95.5米，层高2.5m、3.0m、3.6m、4.5m不等，本工程施工用电总电源在施工现场内，供电容量暂定3个630KV A，由建设单位提供，目前，用电回路已基本确定，用电负荷见用电机械设备表。 现场线路布置采用埋地敷设，整个配电系统采用TN-S系统敷设，室外分段用总分配电箱接至用电设备，开关箱由末级分配电箱配电，动力和照明分路设置，各大型用电设备做重复接地。 2配电线路及电气装置 2.1配电线路 具体布置见《施工用电总平面布置图》。 本工程配电线路将严格按照JGJ46-2005施工现场临时用电安全技术规范设置配电线路及其保护设施，在每个施工用电回路分别设置独立的TN—S接零保护系统，在配电室总配电屏处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总箱与分箱间距大于50米以上时，应增加一组重复接地。接地线应与保护零线（PE线）可靠连接。正常情况下，所有配电设施，用电设备的不带电金属外壳，均与PE线可靠连接。 专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面要求不小于工作零线，与设备连接的保护零线截面应大于等于2.5mm2。接地体采用DN50的镀锌钢管或L50×50镀锌角钢砸入地下2.5m，其顶部距地0.8m。接地体安装完毕后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于10Ω，其中配电总配电屏处接地电阻阻值应不大于4Ω。2.2防雷系统 在工程施工现场内所有外脚手架，均需安装防雷装置。避雷针采用2米长DN25镀锌钢管。引下线利用电气连接的设备金属结构体。 接地体安装同TN—S系统，接地电阻阻值不大于10Ω。 2.3配电装置 本工程施工用电为三级配电两级漏电保护系统，配电装置主要有总配电箱，分配电
施工临时用电专项方案 工程名称:车库及宿舍 编制人: 职务(职称): 审批: 职务(职称): 监理: 职务(职称): 施工单位: 北镇市建筑安装工程有限责任公司
一、编制依据： 本工程施工用电组织设计依据《建设工程施工现场供用电安全规范》 （GB50194-93）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑施工安全检查标准》（JGJ59-99）及本工程施工组织设计编制。 二、工程概况 1、工程概况 1、建设地点：辽宁省营口市经济技术开发区滨海工业园区内 2、建筑结构类型；框架。 3、建筑层数：六层。建筑高度：室外地坪到女儿墙顶为22.7米。 4、建筑占地面积：12472.11㎡。 2、现场勘探 （1）本工程所在地区为新建地区，施工现场范围无上、下水管道，无各种埋地线路，现场南侧有建设单位提供380V电源，专门作为建筑施工电源。 （2）根据施工现场用电设备布置情况，配电线路分设四个动力分配电箱，一个照明分配电箱，再由分配电箱引至各用电设备的开关箱。 （3）根据《施工现场临时用电安全技术规范》本施工供电系统采用TN-S三相五线制供电。 三、施工现场临时用电布置 该系统采用放射式供电方式，线路敷设为埋地敷设，作法符合安全施工规范，各设备位置及编号见施工现场临时用电平面图，系统中重复接地，防雷接地见图示。
四、负荷计算 施工现场用电设备表： 1、估算设备总用电量，选择变压器 ∑P 1 P= (K 1 +K 2 ·∑P 2 + K 3 ·∑P 3 + K 4 ·∑P 4 ) COSφ 电动机额定功率 ∑P 1 41.6+15+12.1+6+6+15+8.8+10 K 1 × =0.6× COSφ 0.75 =57.6KVA 电焊机额定容量 K 2·∑P 2 =0.6×42.7KVA=25.62KVA;(P 2 为暂载率(ε=100%)时的电焊机铭牌额定容量) P=(57.6+25.62+0.8×4＋1.0×6)=92.42KVA 2、选择变压器：
桥梁工程施工临时 用电方案
施工临时用电方案 一、工程概况： 大桥地位于珠江三角洲平原地貌区，在广东省市区境内，里程为K0+000～K1+621.93，路线全长1622米，桥长1202米，35个墩台。该工程临时用电设备主要有冲击式桩机、搅拌机、电焊机、钢筋加工机械、水电机械、小型电动工具、照明用电等。 二、供配电方式： 施工现场配备2个变压器，拌和站和生活区配备1个变压器，均为50KW，共计3个。施工现场的变压器引一路电源至总配电柜，再由总配电柜分配给各分配电箱，由分配电柜配给各开关箱，用电设备接线到开关箱，一台设备一个开关箱。总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。具体 三、施工现场配电线路： 1、架空线路必须采用绝缘铜线或绝缘铝线，并敷设在专用电杆上，不得架在树木和脚手架上。 2、导线截面应符合下列要求： （1）导线中的负荷电流（即计算电流）不得超过其允许载流量。 （2）线路末端电压降不得大于额定电压的5%。 （3）单相线路零、相线截面相同，三相五线制线路，N、PE线截
面不小于相线之半。 （4）为满足机械强度要求，绝缘铝线截面不小于16mm2,绝缘铜线不小于10mm2。跨越铁路、公路、河流、电力线路档距内的架空绝缘线分别不小于25 mm2（铝线）和16 mm2（铜线）。 3、架空线路的相序排列：同杆分层架设，上起为L1、L2、L3、N、PE； 4、架空线档距≯35m，线间距≮0、3m 5、架空线与邻近线或设施的距离为： 6、架空线路要采用无损伤及腐蚀的砼杆，稍径≮130mm，埋深为杆长的1/10----1/6，松土质应埋深或加卡盘固定。15度—45度的转角杆应采用双担双瓷瓶，45度以上转角杆采用十字横担；电杆用拉线或撑杆、绝缘子应符合规范要求。 7、接户线在档距内不得有接头，进线处离地面高度不得小于2、5m。 8、配电线路用熔断器作短路保护时，熔体电流不大于电缆（或穿管绝缘线）允许电流的2、5倍或明敷绝缘线允许电流的1、5倍。自动
施工临时用电施工方案 一、现场戡探： 根据在建工程的施工组织设计和施工进度计划安排，总平面布置图和拟定的临时用电布置图，确定所用机械设备的位置和三级配电的层次及导线敷设的部署等。 二、总配电箱、分配电箱的位置。 施工临时用电通过总配电箱引入各分配电箱内，再接至各设备。 三、施工用电线路的导线截面选择。 主要施工机具用电量 根据规范规定,施工临时用电线路必须采用三相五级制,为保证施工安全,本
工程采用重复接地措施。 四、施工用电的安全技术措施 1根据《施工安全检查标准》（JGJ59一99）和《施工现场临时用电安全技术措施》（JGJ46一2005）的执行规范外，还应符合国家现行有关国家强制性标准的规定。 2、架空线路必须设置绝缘子，以及各种用电线路包括照明线路都必须设绝缘子，严禁用金属裸线作绑扎，严禁直接架设钢管架上，或用铁丝吊在其它物体上。临时用电线路的架设必须规范整齐，不得乱拉乱接，现场临时用电线路可沿墙敷设，但必须设置绝缘子，以保证用电安全。 3、临时用电线路的导线截面大小必须根据所用机械设备的容量进行选择，同时必须满足规范要求，导线中的负荷电池不得大于其允许截流量。 4、室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等敷设，距地大幅度高不得小于2.5m;进户线过墙时必须穿管保护,距地面不得小于2.5m,并就采取防雨措施;室内配线所用导线截面,应根据用电设备的计算负荷电确定,但导线截面不小于2.5mm2,铜芯线不小于1.5mm2;潮湿场所的电线必须穿管敷设,管口应密封,采用金属管敷设,管口应密封,采用金属管敷设时必须作保护接零. 5、所有配电箱均应标明其名称、用途，并和出分路标记；所有配线箱应本锁，开关箱应每月进行检查和检修一次，检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 6、对配电箱、开关箱进行检查和检修时必须将前一级相应的电源开关分闸断电,并悬持停电标志牌,严禁带电作业.
一、编制依据 1、《施工现场临时用电安全技术规范》 2、《建筑安全施工安全检查标准》 3、《建筑电器安装图集》 4、施工图纸和施工现场平面布置图 5、施工组织设计 二、工程概况 我项目部承建的富力湾山海豪庭P区工程施工项目共约20000多平方米. 广珠城际轨道工程ZH-3标段中2座特大桥、4座大桥、3座车站及站台特大桥、1座涵洞、1197.64 m 区间路基及409.64m 站场路基。本工程位于中山市及珠海市境内，施工里程为DK68+269.81-DK90+191.85 ，DK95+821.17-DK97+109.43 ，电网密集、繁忙，施工用电量大、线路停电时 间少，但由于本地区电力短缺，人为拉闸限电时间较多，给施工带来很多不便。 三、主要施工机械设备和现场照明用电基本情况列表
四、电源负荷计算: 根据P='' IVcos $或P=IVcos 0,动力功率因数cos 0=0.8，照明功率因数cos $ =0.95。 1、钻机 I钻机=P/ ' Vcos 0=70 X45/ VT X380 X0.8=5.98kA 2、泥浆泵 I泥浆泵=P/ Vcos 0=70 X22/3- X380 X0.8=2.92kA 3、电焊机 I电- = P/ Vcos 0=20 X10 / /T X380 X0.8=0.038kA 4、钢筋切断机 I 切=P/ Vcos 0=2.2 X10/ X380 X0.8=0.057kA 5、钢筋弯曲机 I 弯=P/ '? Vcos 0=3 X10/ : — X380 X0.8=0.057kA 6、钢筋调直机 I 调=P/ - Vcos 0=2.2 X10/ X380 X0.8=0.042kA 7、插入式捣固器
临时用电施工方案 第一节临时施工用电 一、概况 本工程现场临时用电系统，根据JGJ46-88临时用电规范而设计。根据表内临时用电设备负荷统计，安装容量818KW，计算容量493KVA。（将视在 负荷换算到有功负荷，功率因数取0.7后，有功负荷为349KW。）甲方宜 提供320千瓦，方可满足施工用电要求；另自备120KW柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。 二、负荷计算表数量 用电设备名称型号及名牌技术数据合计功率Pe(KW) (台) 塔吊2 QTZ80 59KW 2×59=118KW 空压机 2 Ky-8030KW 2×30=60KW 砼 输送泵机2 HBT60C 110KW 2×110=220KW 建筑安全升降机9 SSD80A 11KW 9×11=99KW 砂浆搅拌机 18 250L 4KW 18×4=72KW 插入式振捣器 20 JQ221-2 1.1KW 20×1.1=22KW 平板振捣器 4 2F11 2.2KW 4×2.2=8.8KW 电焊机 6 XD1-185 12KVA 单380V 6×12=72KVA 电焊机 3 XD1-200 21KVA 单380V 3×21=63KVA 水泵 1 Y112M-4 4KW 1×5.5=5.5KW 园盘锯8 2.8KW 380V 8×2.8KW=22.4KW 电刨 4 2.8KW 380V 4×2.8KW=11.2KW 蛙式打夯机2 2.8KW 380V 2×2.8KW=5.6KW 潜水泵 40 2.2KW 380V 40×2.2=88KW 闪光对焊机 1 100KVA 单380V 100KVA
郑州市郑东新区龙子湖区桥梁工程 崇德东桥（B5） 临 时 用 电 方 案 编制： 审核： 审批： 日期：2013年3月10日
崇德东桥（B5)临时用电方案 一、编制依据 1、《施工现场临时用电安全技术规范》JGJ46-2005。 2、《建设工程施工现场供用电安全规范》。 3、《建筑电器安装图集》。 4、施工图纸和施工组织设计。 二、工程概况 崇德东桥（B5桥）位于郑东新区龙子湖区龙子湖上，明理路跨龙子湖处。本工程起点桩号K0+082.332，终点桩号K0+185.412，全长，103.08m。工程范围内道路平面线形为直线，全线最大纵坡1.37%。 该桥设计中采用了简洁鲜明的结构形式，为三跨连续箱梁结构，中跨40m，边跨均为25m，边跨及中跨比例合理，具有良好的受力特性和视觉效果。桥面布置为两边各8m的人行道及非机动车道和中间12m+15m的车行道。 1、桥梁结构概况及总体布置 新建桥梁采用预应力连续箱梁，柱式墩身，轻型桥台，钻孔桩基础。中间跨L=40m，两边各边跨25m，总桥长90m，边中跨比例0.625。施工工艺采用全支架现浇混凝土箱梁后，后张法张拉预应力钢束，张拉预应力后落架。 桥梁跨径布置为25m（边跨）+40m(中跨)+25m（边跨）=90m的变
截面连续梁。设计桥梁宽度：8m（人行道及非机动车道）+2m（机非分隔带）+12m（机动车道）+3m（分隔带）+15m（机动车道）+2m（机非分隔带）+8m（人行道及非机动车道），宽度50m。 桥梁以中央分隔带为中心分为左右两幅，宽度不等。 2、桥梁上部构造 本桥采用预应力钢筋混凝土连续箱梁结构。主梁为预应力混凝土连续结构，封闭箱型断面，左幅桥为单箱四室，宽22.5m；右幅桥为单箱五室，宽25.5m；主梁顶板厚度22cm，底板厚度22-50cm。腹板厚度42-70cm。 为施工方便，桥面不布设横向预应力，悬臂宽度定为 2.5m。主梁内配有纵向预应力钢束，全部箱梁浇筑完成后在支架上张拉预应力；纵向预应力束分腹板束、底板束和顶板束。 3、桥梁下部构造 桥墩采用柱式墩身，桥墩为长、宽均为1.5m的实心矩形普通钢筋混凝土结构，承台高度2m，桥墩基础采用双排钻孔灌注桩群基础，每个承台下设8根1.2m直径的钻孔桩；桥台采用轻型桥台，单排桩基础，每个桥台承台下设6根1.2m直径的钻孔灌注桩。台身为C40钢筋混凝土结构。下部结构采用支架施工。桩身砼为C30水下砼。 三、主要施工机械设备和现场照明用电基本情况
施工现场临时用电施工方案 一、工程概况 本工程位于成都市老马路；配套水、电、通风、消防安装；通讯网络线路工程；总平道路；场地照明；配套管网设施工程绿化工程中的花台砌筑工程组成。农贸市场建筑面积约11478.58平方米，为地下1层，地上4层的全现浇钢筋混凝土框架结构。 现场施工用电由甲方指定的配电房内接出，现场临时用电线路敷设采用三相五线制，以穿电缆沿围墙埋地敷设为主的方式。照明和动力用电分开，采用“一机一闸一保护”安全用电的方案，分配电箱严格采用安全部门监制的标准电源开关箱，并配有安全用电漏电保护系统，对住宿、食堂、办公室用电作了严格的安全保护措施。 严格按照JGJ46-88《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准》，编制现场施工用电方案，以加强对现场临时用电的管理，保证施工用电安全可靠，经济合理，达到用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全的目的。 二、施工现场主要用电机械 主要施工机械配备一览表
三、施工临时用电计算： （一）总用电量计算 电动机额定功率ΣP1=444.5KW 电焊机额定功率ΣP2=599KVA 照明用电按动力用电的10%计算：P计1.05×1.1(K1ΣP1/COSΦ+ K2ΣP2)
K1=0.7 K2=0.6 COSΦ=0.75 P计=1.05×1.1(0.7×444.5/0.75+0.6×599)=894.3KVA 实际施工中应合理安排机械设备的工作时间，砼浇筑时间同电渣压力焊、对焊的工作时间错开。因而实际用电量按同期使用系数0.7。 （二）变压器的选择 业主已为现场施工配备了一台400 KVA的配电柜，根据现场用电实际情况还应再配一台500KVA的配电柜才能满足施工要求。为保证工程质量，现场配备一台120KW 发电机，并与市电进行连锁，为停电应急用，不影响施工。 为了使各分支电路电荷基本均衡，电路从配电总屏出来后，分别按4路供电（一路供办公用电，一路供生产用电；另一配电柜出来的线一路供生活区用电，另一路供生产用电），并对每一支路实施独立设置断路控制。具体供电线路走向为：第一路生产用电供塔吊1号、塔吊2号、北面钢筋房及木工房、商砼搅拌站；在第一路线路走向中的塔机1、塔机2及钢筋房、木工房、商品砼搅拌站等均设专用配电箱，所有用电均由箱中引出。第二条办公用电线路主要供办公区和管理人员住宿区用电。第三条供电线路中生产用电线路主要供塔机3、塔机5、塔机6及行政楼外的钢筋房、木工房，每个用电点为一个专用配电箱引出用电线。第四条供电线路中生活用电主要是供厕所、浴室、食堂、及民工宿舍区；施工楼层用电从两条生产用电线路中引出并设成为2条供电线路；安装、装修用电从首层配电箱及各楼层开关箱处接线，为了保证供电质量，防止架空线与水平、垂直运输等机具的相互干扰。同时为施工现场的标准化、文明化管理创造有利条件，输电线路在非围墙边均按埋地敷设，各主要供电线路沿墙均设支架架空敷设（详附图）。 四、线路布置及线路截面选择
雅阳至氡泉景区公路改造工程临时用电施工专项方案一、工程概况 雅阳至氡泉景区公路改造工程位于浙江省泰顺县，道路起点设置在老58省道K31+940，道路总长2576米；路基宽度为,10米，路幅布置为：2×3.5米行车道+2×0.75米硬路肩+2×0.75的土路肩。（根据现场实际情况调整）。全线采用一板块，沥青混凝土路面。本项目设计内容包括：道路工程、给排水工程、景观工程、交通工程等。总体目标 （1）工程质量：合格工程。 质量目标：创市级以上优良工程 （2）安全目标：全工程无伤亡事故。 （3）文明、环保目标：创建标准化工地 二、主要施工机械一览表 主要机具设备一览表
三、施工用电安全措施 1、安装、维修或拆除临时用电工程必须有电工完成，电工必须持证上岗； 2、用电人员必须做到： （1）应掌握用电安全基本知识和所有设备性能； （2）使用设备前必须按规定穿戴好相应的劳动防护用品，并检查用电装置和保护设施是否完好，严禁设备带病运转； （3）停用的设备必须拉闸断电，锁好开关箱，发现问题及时报告解决； （4）负责保护所有用电设备的负荷线，保护零线和开关箱，完好无损； （5）搬迁或移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人； （6）按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录； （7）应懂得触电急救常识和电器灭火常识； 3、施工现场所有用电设备，除作接零外，必须在设备负荷线的首端处设置漏电保护器。水泵在接通电源前，水中的一切工作人员必须返回地面，接通电源后严禁一切工作人员下水作业，在确实已经断开电源后方可下水作业。严禁边抽水边作业。若地下水过大时，不能达到上述要求者，必须另行制订切实可行的安全措施才能作业；
京加公路国道111线 那吉屯至尼尔基段公路工程 （第二合同段） 水稳拌合站、沥青拌合站 临时用电方案 编制：乔延凯 审核：杨学军 呼伦贝尔道路桥梁建筑有限责任公司 那尼一级公路第二合同段项目经理部 二0 一五年四月二十五日
搅拌站临时用电专项方案 1编制依据及说明 1.1 编制依据 （1）《施工现场临时用电安全技术规范》（JGJ46-2005）； （2）国家及地方关于安全生产和环境保护等方面的法律法规； （3）施工现场调查获得的有关资料、数据以及现场实际情况； （4）编制的总的实施性施工组织设计及搅拌站施工方案。 1.2 编制说明 本方案根据搅拌站布置及施工要求，编制临时用电施工方案，以满足施工生产及生活的要求。 2工程概况 1、我项目部承建那吉屯至尼尔基段一级公路土建工程第二 合同段，施工起讫桩号K1546+100—K1558+400,主线全长12.3 公里。本合同段包括路基工程、路面工程，排水防护工程、交叉工程及桥涵构造物，全线采用双向四车道一级公路标准建 设，设计速度100km/h。整体式路基宽度26.0m，汽车荷载等级采用公路-I 级。 阿荣旗北互通连接线起点位于本项目主线K1548+469.427 处，终点位于阿荣旗北互通收费站路头，施工起讫桩号ALKO+OO0- ALK6+390路线全长6.39公里，采用二级公路标准建设，设计速度为80 km/h ，路基设计宽度12m。 搅拌站位于ALK6+390 线路左侧，处于新发乡境内，交通方便。
根据施工安排，在搅拌站用电主要是钢筋加工设备（钢筋切断机、弯曲机、调直机、电焊机）、混凝土拌合设备、试验室及生活区用电。 本专项施工方案的编制在于指导搅拌站、沥青拌合站的施工用电，确保能够满足两站的施工生产生活用电并保证施工用电安全。 3电源进线、配电装置、用电位置 3.1 电源的确定根据工程特点及本搅拌站布置情况，搅拌站布置一台250KW 的变压器，变压器设置在拌和站右侧，该变压器经一级配电箱后分成三路供电，一路供给混凝土拌合设备及协作队伍临房，一路供给钢筋加工场地，一路供给试验室。 为防止因停电引发人身与工程质量事故，将视工程需要在箱变附近安装200 kW 柴油发电机作为备用电源，两电源使用专用互投开关进行切换。 配电箱的配置本工程严格按照临时用电施工规范要求采用TN-S 系统供电，实行三级配电二级漏电保护系统。系统设置低压配电柜（一级配电箱）、分配电箱（二级配电箱）、开关箱（三级配电箱）。低压配电柜设在变压器附近，方便和箱变连接和管理；二级配电箱沿根据使用需要布设在负载相对集中的地方便于和三级配电箱连接；三级配电箱装设在用电设备附近便于操作，与所操作的用电设备距离不大于3m。 配电箱、开关箱采用冷扎钢板和阻燃绝缘材料制作，钢板的厚度 应为1.2?2.0mm，其中开关箱体的钢板厚度不得小于 1.2mm,
临时施工用电施工方案报审表工程名称：云阳县PVB项目工程编号： 重庆市第六建筑工程有限公司
□施工组织设计□专项施工方案审批表
云阳县PVB项目工程 临 时 用 电 施 工 方 案 编制人：_________________ 审核人：_________________ 审批人：__________________ 企业名称：重庆市第六建筑工程有限公司编制日期：二0一五年四月
临时用电施工方案 一、编制依据 1、《临时用电安全技术规范》 2、《施工组织设计》 二、工程概况： 建筑规模3 层，总高度为10.95米，占地面积491.52平方米，总建筑面积1552.46平方米，建筑类别为三类，防火等级为一级。本工程为框架结构，基础抗震设防烈度为七度，结构合理使用年限为50年，屋面防水等级为一级，防水合理使用年限为15年。施工临时用电，根据现场地理位置，结合《施工现场临时用电安全技术规范JGJ46—2005》施工，施工现场配电箱应搭设防雨防砸棚及围护栏等防护设施。将总电源由总闸引到施工现场总配电柜，采用铠装电缆，挖沟埋到总配电柜供电。根据施工现场情况的需要，电源电缆引到分配电箱，从分配电箱引到开关箱、动力箱、照明等专用线路。 三、施工组织部署 1、临时用电安全领导小组 组长：郑国栋 副组长：刘旭光 成员：何训、熊维生 2、结合现场实际情况及施工需要，布设整套的临设，控制方式：总配电箱→分配开关箱→开关箱→用电设备。所有配电箱、开关箱均统一编号，箱内所有开关、插座、输入、输出电缆等都标明用途去向，以及回路和控制用电设备等。箱内并有控制系统图，施工现场所有配电箱均有专人负责管理，按时检查和维修，以防止发生触电事故。 3、配电线路引入施工现场总配电箱开关，总电源为三相五线制， 380V/220V低压供电系统，在总配电柜箱处及末端各做一组重复接地极，并做专用保护线：自总箱柜后，严格按三相五线制（TN-S系统）敷设整个现场。做
目录 一、编制依据 二、工程概况及施工条件 三、用电负荷计算 四、安全用电技术措施 五、施工现场预防发生电气火灾的措施 六、施工现场平面布置图 一、编制依据 施工现场临时用电安全技术规范JGJ46-2005 高平市公共资源交易中心（含档案馆）施工图纸 施工现场平面布置图 二、工程概况及施工条件 1、高平市公共资源交易中心（含档案馆）：位于高平市三馆三中心东南侧，结构为框架结构。建筑物局部地下室一层，地上五层。建筑面积17578.12m2,层高为24m，室内外高差0.6m。 2、本工程在现场较开阔，主要施工设备分布在拟建工程的北侧，钢筋制作场地，木工场地、搅拌机场地、模板堆放场地等。 3、临时用电电源由甲方供给，总配电箱设在场地西北角，现场供电方式主要采用TN-S系统。 4、施工现场设备用电统计
施工现场设备用电统计表 三、负荷计算 1、现场用电距离小，不考虑电压降，系统总容量为： ∑Ｐ１ P=1.05( K 1 ------ + K 3 ∑Ｐ3 ) cos φ 0.7×196.9 =1.05×（ ------------ +0.7×111 ） 0.75 =274.55（KW ） 按导线的允许电流选择： U P I 线 100 31000== 电源至总配电室采用截面为（4×120+2× 70）铜芯电缆线。
施工现场临时用电施工方案报审表 2、AL1路：钢筋弯曲机、钢筋弯箍机、钢筋调直机、钢筋切断机 1）总箱至分箱导线选择 A COS U P I 线67.3675 .038031 .181********=??= = ? 查表选用（3×25+2×16）铜芯电缆线。 2）钢筋弯曲机导线选择： A COS U P I 线46.475 .038032 .2100031000=???= = ∑? 查表选用（3×2.5+2×2.5）防水电缆软线。 3)钢筋弯箍机导线选择： A COS U P I 线46.475 .038032.2100031000=???= = ∑? 查表选用（3×2.5+2×2.5）防水电缆软线。 4)钢筋调直机导线选择： A COS U P I 线21.1675 .038038100031000=???= = ∑? 查表选用（3×4+2×2.5）防水电缆软线。 3)钢筋切断机导线选择： A COS U P I 线09.775 .038035.3100031000=???= = ∑? 查表选用（3×4+2×2.5）防水电缆软线。 3、AL2路：塔吊、砼输送泵、（施工电梯后期用暂不考虑） 1）总箱至分箱导线选择： A COS U P I 线75.29375 .03803) 9055(100031000=?+= = ? 查表选用（3×100+2×70）铜芯电缆线。 2）砼泵导线选择： A COS U P I 线33.18275 .0380390 100031000=??== ? 查表选用（3×50+2×25）防水电缆软线。 3)塔吊导线选择：
临时用电管理 1、建立现场临时用电检查制度，按现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。 2、临时配电线路必须按规范架设，架空线必须采用绝缘导线，不得采用塑胶软线，不得散束架空敷设，也不得沿地面明敷设。 3、施工机具、车辆及人员，应与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施。 4、配电系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规定，箱内电器必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。电闸箱内电器系统须统一式样、统一配制，箱体统一涂桔黄色，并按规定调协围栏和防护棚，流动箱与上一级电闸箱的联接，采用外插联接方式。 5、独立的配电系统必须按部颁标准采用三相五线制的接零保护系统，非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。 6、在采用接地和接零保护方式的同时，必须设两级漏电保护装置，实行分级保护，形成完整的保护系统。漏电保护装置的选择应符合规定。 7、各种高大的设施必须按规定设避雷装置。 8、电动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完
好无损，维修和保管应由专人负责。 9、施工现场的临时照明一般采用220V电源照明，结构施工时，应在顶板施工中预埋线管，临时照明和动力电源应穿管布线，必须按规定设灯具，并在电源一侧加装漏电保护器。 10、电焊机应单独设开关。电焊机外壳应做接零或接地保护。施工现场内使用的所有电焊机必须加装电焊机触电保护器。电焊机一次线长度应小于5米，二次线长度应小于30米。接线应压接牢固，并安装可靠防护罩。焊把线应双线到位，不得借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。 临时用电施工方案 1、敷设方式：地沟内暗敷 2、电线采用BLV35穿50波纹管 3、配电箱采用采用可移动式支架放置于8-9轴线之间 4、供电方式：TN—S系统3相5线制输电 四川蜀渝石油建筑安装工程有限责任公司 采气院改造工程项目部 2008年10月20日
一、工程概况 天龙立交位于贵安大道(贵黄路)道路工程平坝西段，与现状道路交叉，桥梁起点桩号K8+118.32，终点桩号，中心桩号K8+269.85，桥梁主梁采用现浇预应力混凝土连续箱梁，全长303.6米，共分为三联，桥梁宽度31m。 地震烈度：基本烈度Ⅵ，按Ⅶ度设防。 桥梁设计安全等级：一级。 混凝土：梁、支座垫石混凝土采用C50，桥墩、承台、连系梁、桩基、护栏采用C30混凝土，桥台基础采用C25混凝土。 桥梁钢筋采用R235和HRB335钢筋。 预应力钢绞线采用1X7股标准型钢绞线，公称直径15.2mm。 二、方案编制依据 1、设计施工图； 2、施工组织设计； 3、总体用电方案； 4、《施工现场临时用电安全技术规范》JGJ46——2005； 5、建筑工程施工现场供电用电安全规范》GB20149——2002；2011 ——JGJ59、《建筑工程施工安全检查标准》6． 7、《用电安全导则》GB/T13869-2008。 三、组织管理及用电布置
(一)、组织管理 根据本工程规模及特点,我单位在本工程中实行专业电工工长负责制,由长期从事工程施工管理，具备施工用电管理经验的电气工程师石明勇担任专业电工工长，对本单位的施工用电全面负责，另配备专业电工1名；临时用电安全管理员1名，对临时施工用电安全实行用电安全员“一票否决制”。 (二)、现场临时用电布置 根据施工用电管理规定，本工程严格按照TN-S系统三相五线制敷设导线。采取“二级漏电、三级保护”原则，确保“一机、一闸、一箱、一漏”。 根据本工程规模及特点,我公司将整个立交分为三个施工段。现场设置了一个独立的箱式变压器，我方从箱式变压器接线后采取架空敷设的方法安装电线至一级配电箱，然后从一级配电箱，又通过架空敷设的方式安装电线至二级配电箱，从二级配电箱至各用电器用电缆线。为防止外供电源的非正常停电影响施工的正常进行，在一级配电箱边安装一台250kw的柴油发电机，供外供电源停电时施工临时使用。发电机发的电通过一级配电箱送往各用电器。为防止外供电源与发电机发之间发生短路的情况，在一级配电箱安装一个开关盒，内装双向闸刀，专人保管钥匙。． 发电机房的轴线尺寸为3.3×3.6m，基础用M5.0水泥砂浆砌筑 MU10页岩砖，断面为：(宽)370×(高)450；室内地面为原土夯实后用平铺一层页岩砖，然后浇筑100mm厚C10混凝土，室内地坪比
施工现场临时用电 施工方案 编制人： 审核人： 审批人：
目录 一、编制依据 二、工程概况 三、用电设备技术参数及用电总量核算 四、电缆选用及线路走向 五、安全用电技术措施和电气防火措施 六、安全用电和电气防护管理制度
一、编制依据 建筑机械使用安全技术规程（JGJ33-2012）； 建筑施工安全检查标准（JGJ59-2011）； 施工现场临时用电安全技术规范（JGJ46-2005）； 建设工程施工现场供用电安全规范（GB50194-2014）； 二、工程概况 （一）、概况 1、建设单位:阜平环阜生态环境科技发展有限公司 2、工程名称：阜平国际农林示范区-生态养殖区建设项目 3、建设地点：阜平县平阳镇 （二）施工用电区域的划分 施工用电区域主要分施工区、办公生活区和加工区。主电缆由甲方提供的箱变敷设到加工区的总配电箱(一级箱），分配箱（二级箱）；活动配电箱（三级箱）。施工区的各单体技术参数见下表： 办公生活区主要分布在场地的东北侧，配套了相应的办公用房及生活设施。（三）、现场平面布置 现场供电条件 在施工现场的东区南端，由业主提供一台630KvA的变压器。电缆线全部采用地下埋设，分区段设置配电箱，以满足不同施工段，施工期的各种用电设备的需要。
三、用电设备技术参数及用电总量核算（一）、施工区各类机械设备总计 序号设备名称 型号规 格 数 量 国别 产地 额定功 率（KW） 总功率备注 1.弯曲机GF20 1 上海 2.2 2.2 2.钢筋切断机GQ40 1 上海 2.2 2.2 3.砂轮切割机J36-40 2 杭州 2.2 4.4 4.数控钢筋调直机YGT4-12 1 成都9 9 5.交流电焊机BX3-300 2 杭州30KVA 60 6.砼搅拌机J350 1 宁波 7.5 7.5 7.插入式振动机ZH-50 3 杭州 1.1 3.3 8.平板振动机ZW-J 1 宁波 1.5 1.5 9.木工圆锯机MJ-105A 2 中国 4 8 10.潜水泵PYX100 1 杭州 1.2 1.2 11.办公区空调 6 1.5 9 生活区照明12 0.6 7.2 合计总功率115.5 （二）、用电总量核算 通过用电设备的分析，得出不同阶段的用电总量计算式为： P总=1.05(K1P1/ COS￠+K2P2+K3P3+K4P4) P1--电动机额定功率总量：结构、140.9KW P2--电焊机额定容量总量：结构、230KW P3--室内照明办公区用电总量：结构、108KW P4--室外照明总量：结构、47KW C0S￠——电动机的平均功率因数（在施工现场最高时0.75~0.78，一般0.65~0.75）这里取0.75；K1、K2、K3、K4、—需要系数，按现场所用数量统计分别定为：0.6、0.6、0.8、1.0； P总=1.05(0.6×140.9/0.75+0.6×230+108×0.8+1×47=384.12KV A﹤400KVA 通过计算现场提供的总电源400KWA分别能够满足结构装饰阶段的用量要求。 四、电缆选用及线路走向 （一）、电缆截面选用
菲尼萨无锡“年产760万套光通讯收发器件项目”土建总承包工程 临时用电施工方案 编制人： 审核人： 审批人: 中国电子系统工程第二建设有限公 司
2013年10月 目录 1 编制依据 (3) 2 工程概况 (3) 3用电布线情况 (3) 4 用电设备统计表 (6) 5 负荷计算书 (7) 6 防雷、接地 (11) 7 施工技术要点 (12) 8 安全用电管理制度 (15) 9 安全用电技术措施 (17) 10 电气防火措施 (18) 11 雨季临电维护技术措施 (19) 12 临时用电线路图 (19)
1 编制依据 1.1《施工现场临时用电安全技术规范》JGJ46-2005 1.2《建设工程施工现场供用电安全规范》GB50194—93 1.3《低压配电设计规范》GB50054-2011 1.4《通用用电设备配电设计规范》GB50052-95 1.5《建筑照明设计标准》GB50034-2004 1.6《建筑物防雷设计规范》GB50057-2010 1.7国家颁布的有关电气技术标准、法规和规程 1.8甲方提供的现场电源资料 1.9施工组织设计 2 工程概况 菲尼萨无锡“年产760万套光通讯收发器件项目”土建总承包工程位于无锡市吴都路以南、宏铭公司以东地块。本工程为钢筋混凝土框架结构，生产厂房及连廊为4层，建筑面积约31967.92m2，非机动车库为2层，建筑面积为1420.41m2，其总建筑面积为33388m2。 业主在施工现场提供了1台500KVA的变压器，供施工现场临时用电，其中200A 已用于临时设施。施工用电沿围墙内侧或施工道路架空或埋地敷设。施工用电分别由配电房引至加工车间、塔吊、施工现场及其它用电点。在配电房内设一级配电箱，塔吊、井架等各用电点设总二级配电箱，楼内各施工用电接口设三级配电箱。根据施工阶段的转换，用电线路也随用电设备的增加或减少而改变。现场布置塔吊2台。 3用电布线情况 3.1布线原则 1)从现场四周的变压器向配电房引入的电缆架空引入配电房。 2）由配电房引出至各用电点的电缆埋地或架空敷设。 3)遵循生产生活用电分路的原则。由总配电室引三相五线至各用电点。 4)现场系统按“三级配电三级保护”的原则进行配置。 5)现场施工用电按《施工现场临时用电安全技术规范》执行。 （2）供电方式及线路布局
