施工现场临时用电平面布置图2
施工现场临时用电管理实施细则 １.依据的标准及规 1.１建设部《施工现场临时用电安全技术规》（JGJ46-2005） １.２市《建设工程施工现场安全防护标准》 （外阜项目应执行当地标准） １.３中建一局集团相关规定 ２.管理要求 2.1项目经理部（总包方）对本项目施工现场及生活区的临时用电实施统一管理。 项目必须设置临电专业主管部门，专业责任师和足够的（总包方）维修电工，以便于全面策划、部署、协调、控制、改进项目的临时用电工作。 2.2各施工项目在施工前必须依据建设部JGJ46-2005临电规、市相关标准和局集 团有关规定、并根据现场实际编制临时用电施工组织设计，并经项目安全部门审核后交由公司临时用电技术负责人审批，同时由监理单位签署认可的意见后方可实施。 2.3 施工现场和生活区的临时用电设施安装完毕后必须经过总包方相关人员及 监理专业责任工程师共同验收合格后方可投入使用。 2.4项目设置的总包方维修电工不得兼任电气安装工作或其他无关的工作。在总 包方维修电工中应选择一名责任心强、技术熟练的电工作为现场电工负责人。 现场电工负责人要对现场的临时供用电设施负直接管理责任、并负责组织现场电工按规要求和施工组织设计完成对施工现场及生活区的临电设施的敷设、并做好消除临电隐患、实施全面改进、搞好应急处理等方面的工作。2.5各项目均应制定“安全用电管理制度”，并下发至各相关部门、各分包队伍及 各维修电工人员，要求所有用电人员切实执行。 2.6各项目同时应制定电工管理制度、电工值班管理制度、配电室安全管理制度。 2.7各项目总包单位均应与各分包单位签订“临时用电安全协议”，明确双方责任 和必须遵守的安全供用电的条款容。 2.8各项目所购买的电箱、电缆及各类电器开关均必须优选合格的专业厂家，并 购买符合标准的定型产品。所选择的厂家须经安全部门认可。所购买的电箱、各种开关均应有出厂合格证和厂家标牌。电缆、漏电器应有国家检测部门的检测报告（或有全国电工认证书）。 凡我公司在市的工程项目（包括分包单位）所购买的电箱、电缆、漏电保护器必须在中建一局的定点厂家购买。 总包、分包单位均不得自行制作配电箱，非厂家专业人员均不得擅自拆改和修理漏电保护器。
第八章施工现场平面和临时水电布置图 第一节施工现场状况 1.现场施工进度情况 目前华南物联网营运中心项目一期工程项目场地已完成“三通一平”，现阶段进行工程桩施工。 2.现场周边道路情况 本项目位于广州增城市新塘镇经济技术开发区，南靠创业大道、北靠创优路，东邻沙宁公路。现场设置两个出入口，主入口为1#门，紧邻创业大道，次入口为2#门紧邻创优路（规划路），主要材料进出口为1#门，周围环境空旷，交通便利。
现场大门位置图3.临时排水、供水及临时用电接驳点位置 1）场周边已具备临时排水条件
2）现场可提供1个DN200临时给水接驳点和市政消防栓，位于场区南侧创业大道； 3）现场可提供两个变压器，位于场区南侧。 第二节场地总平面布置 1.施工平面布置的依据和原则 1.1.施工平面布置依据 1）业主所发招标文件、招标图纸及答疑资料； 2）国家、广东省、广州增城市有关施工规定、规程及安全文明施工标准和规定；

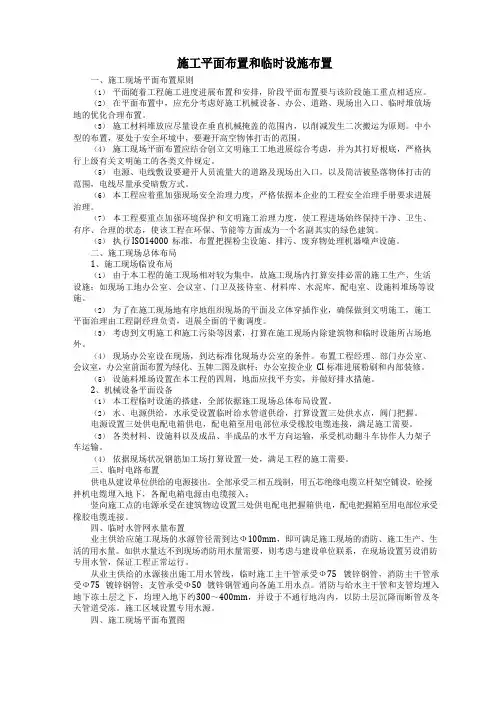

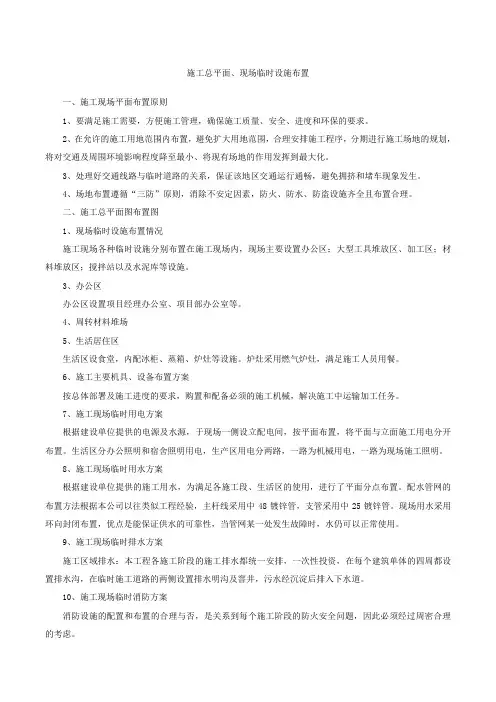

3）现场界线、水源、电源位置、周边道路情况及现场勘察结果； 4）中建四局CI形象规定； 5）总进度计划及资源需用量计划； 6）总体施工部署和主要施工方案。 1.2.施工平面布置原则 1）根据工程特点和现场周边环境的特征，充分利用现有施工场地，做好总平面布置规划，满足生产、安全文明施工要求； 2）现场平面布置科学、功能分区划分合理，符合政府相关规定； 3）紧凑有序，在满足施工的条件下，尽量节约施工用地； 4）保证场内道路畅通，最大限度地减少二次搬运； 5）按专业划分施工场地，避免各专业相互影响； 6）依据各阶段施工管理需要，施工平面分阶段布置和管理，办公区、生产区和加工区分开布置； 7）符合施工现场卫生及安全技术要求和防火规范； 2.各阶段施工平面布置 1）道路基层,1、2、5、6#仓及周围平台基础施工阶段平面布置图（附件4-1）2）1#仓一层钢结构，2、5、6#仓及周围平台一层混凝土结构，3、4#仓及周围平台基础施工阶段平面布置图（附件4-2） 3）1#仓装修，2、5、6#仓二层钢结构，3、4#仓及周围平台一层混凝土结构施工阶段平面布置图（附件4-3） 4）1、2、5、6#仓装修，3、4#仓二层钢结构施工阶段平面布置图（附件4-4）5）装饰装修施工阶段平面布置图（附件4-5） 3.临时生活及办公场地平面布置 根据我司同类工程经验，通过对工程量、劳动力的合理估算，结合工期，计算出土建、幕墙工程、机电安装、装修工程及其他专业分包等劳动力高峰值人数约1800人。 现场临设主要利用二期8#仓库用地和2#大门两侧空地，通过科学合理布置，满足需求。临设搭设采用我司自主研发的可移动周转住房。
施工临时用电专项方案 一、编制依据 《低压配电设计规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社 《供配电系统设计规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 本工程为沙城百货大楼接建工程，结构形式为框架，建筑面积为3000m2。建筑物抗震设防烈度为8 度。 ------------------------------------------------------------------------ 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。 2、选择总箱的进线截面及进线开关: (1)选择导线截面：查表得室外埋地线路绝缘铜芯导线5×16，，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-150/3 ，其脱扣器整定电流值为Ir = 100.00A。 (3)选择总箱中漏电保护器：DZ10L-100/3 。 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 ii)选择导线 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为44.27A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为I r = 40.00A。 i)Ijs = 3.80A ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为I r = 16.00A。
临时用电方案 一、用电管理： ⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。 ⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 ⒊临时用电施工组织设计的内容和步骤： ⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 ⑵进行负荷计算，选择导线截面和电器的类型、规格。 ⑶绘制电气平面图，立面图和接线系统图。 ⑷制定安全用电技术措施和电气防火措施。 ⒋施工现场临时用电安全技术档案： ⑴临时用电施工组织设计及修改施工组织设计的全部资料。 ⑵技术交底资料。 ⑶临时用电工程检查验收表。 ⑷接地电阻测定记录。 ⑸定期检（复）查表（工地每月，公司每季进行一次）。 ⑹电工维修工作记录。 ⒌安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。
二、电工： ⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。 ⒉电工应掌握用电安全基本知识和所有设备性能。 ⒊上岗前按规定穿戴好个人防护用品。 ⒋停用设备应拉闸断电，锁好开关箱。 ⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 ⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。 ⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。 ⒏应懂得触电急救常识和电器灭火常识。 三、安全距离与外电防护： 外电线路：指施工现场临时用电线路以外的任何电力线路。 ⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 ⒉安全距离： ⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。 ⑵起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。 ⑶机动车道与外电架空线路交叉的最小距离1kv以下为6m，
施工现场临时用电配电设置及应急电工必须经过现行标准考核合格后，持特种作业操作证上岗。安装、巡检、维修或拆除临时用电设备和线路必须由电工完成，并应有人监护。电工应掌握安全用电基本知识和所用设备的性能，并应符合下列规定： 1、使用电器设备前必须穿戴和配备好相应的劳动防护用品，并应检查电器装置和保护设施，严禁设备带“缺陷”运转。 2、保管和维护所用设备，发现问题及时报告解决。 3、暂时停用设备的开关箱必须分断断路器开关，并应关门上锁。 4、移动电器设备时，必须经电工切断电源并做妥善处理后进行。比如将开关箱箱门锁好，在开关箱箱门位置悬挂“正在检修，请勿合闸”等。 使用材料：五芯电缆、四芯电缆、三芯电缆、单股电线、黄绿相间双色专用PE线、配电箱、电表、断路器、漏电保护器、PE线端子排、N线端子排、接地极等。 一、外电线路的架设 所有在建工程不得在外电架空线路的正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。结构物（含脚手架）的周边与外电架空线路之间最小安全操作距离：小于1KV为4米、1~10KV为6米，A1、A2通道存在这种情况。外电线路与机动车道路面垂直最小安全距离为：小于1KV为6米、1~10KV为7米，A1、A2也存在。吊车（含被吊物件）或砼泵车的任何部位与架空线路的
最小安全距离为：小于1KV为1.5米，1~10KV为3米。A1、A2也存在。施工现场不得使用裸线、花线。 埋地线路最小埋设深度为0.7米，并在埋设电缆上方插警示牌（下有电缆）。电缆不得直接敷设在钢筋、钢管、槽钢等金属构件上，必须这样敷设时，应加穿塑料套管保护并保证电缆不受力。穿越道路时，电缆需穿钢管保护。所穿套管的径不得小于被穿电缆外径的1.5倍。埋地电缆出、入地面时也必须穿管保护，管道长度出地面直接接用电机具或不小于2米。 二、接地（PE线） 本工程采用TN-S接零保护系统，即：工作零线（N线）与保护零线（PE线）分开设置的接零保护系统。通俗讲就是“三相五线制”在变压器位置把零线和地线分开接，然后引至施工现场。从变压器接出之后，严禁把零线和地线混淆使用或者接在一起。地线（PE线）为黄绿相间的双色铜芯线，严禁与相线、零线互用或混用。施工现场严禁利用大地做相线（火线）或零线。开关箱（三级箱）至机具使用的PE线最小截面面积不得小于2.5mm2。开关箱（三级箱）至照明灯具外壳的PE线最小截面面积不得小于1.5mm2。PE线（地线）上严禁装设开关、熔断器、漏电保护器等，严禁通过工作电流，且严禁断线。 PE线的接线顺序为：变压器处的配电箱→施工现场的总配电箱（一级箱）→分配电箱（二级箱）→开关箱（三级箱）→机具、照明灯具。若没有从变压器处的配电箱引PE线（地线）接法为：在施工
编号：TQC/K253 某住宅楼临时用电施工方 案完整版 Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems. 【适用制定规则/统一目标/规范行为/增强沟通等场景】 编写：________________________ 审核：________________________ 时间：________________________ 部门：________________________
某住宅楼临时用电施工方案完整版 下载说明：本解决方案资料适合用于解决各类问题场景，通过提出的方法与对策来应付，常见种类如计划方案、设计方案、施工方案、技术措施，本质是人和产品之间建立可触达的桥梁，实现匹配问题，修正问题，预防未来出现同类问题。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 一、工程概况 本工程为XX开发的XX一期3、4、 5、6号楼。建设地点位于XX，3号楼地上 三十二层地下一层中一层为商铺三十一层 为高层住宅，4号楼地上十一层。地下一 层。其中地上一层为商铺十层为住宅。5号 楼地上三十二层二下一层，其中二层为商 铺三十层高层住宅，6号楼地上三十二层， 地下一层，其中地上二层为商铺三十层， 建筑高度：三十二层97.5m 十一层 34.5m。
施工现场临时用电布置一、总则 1.施工现场临时用电严格按《建筑施工安全检查标准》JGJ59—99及《施工现场临时用电安全技术规范》JGJ46—88执行。 2.工程开工、施工用电安装前必须编制专项方案，并经总师办审批后方可实施。 3.施工现场必须配有专职电工，负责现场内施工用电管理工作。 4.在工程施工至±0.000公司对临时用电安装给予验收。 5.本标准适用于公司所有在建工业与民用建筑和路桥及市政工程施工。 二、接地与接零保护系统 1.施工现场必须采用TN—S接零保护系统，如总配电源无保护零线，则应由总配箱漏电断路器电源侧的零线与重复接地连接后引出。 2.施工现场的重复接地不得少于3处，即总配电箱，分配箱末端和总配出线超过50m的分配箱处。重复接地体应采用角钢、钢管或圆钢，所有接地系统中不得使用螺纹钢材，重复接地电阻不得大于10欧姆。施工现场每月检测一次。 3.所有电器设备的金属外壳，配电箱及箱门均必须作保护接零。 黄双色线，任何情/施工现场的接地与接零系统必须使用统一的绿4.况下面或相线的一半，总配重复接地线不得小于工作零线的截或相线的一半，总配重复接地线不得小于电源工作零线的线径，与2的多股双2.5mm电气设备、配电箱等连接的保护零线应为不小于色线。
5.施工现场内的起重机，井字架及龙门架，人货梯等机械设备如不。C60在相邻建筑物，构筑物的防雷装置的保护角范围内，则必2的多股双色软线引下在最高点用不小于25mm须安装防雷装置，接地避雷针高度不小于2m。固定部位应与设备作绝缘隔离处理。 三、总配电室 1.总配室应干燥有通气纱窗，墙面刷白、地坪硬化、并有吊顶，配2，配电屏的下面有9m电室的天棚距地面不得低于3m，且不少于不小于1.5m的操作通道，侧面的维护通道宽度不小于1m；后面的维护通道宽度不小于0.8m，门上有总配室明显标示，总配室的门向外开，并上锁。 2.应设置检修灯，电源由总配电源侧引出，应有电工值班，维修制度，“有人工作，禁止合闸”等禁令标志牌。 3.总配室应设置干砂、灭火器等灭火材料和器材。 4.总配室内张贴施工总平面（电缆埋设）及剖面图。 四、配电箱、开关箱 1.除塔吊、对焊机等大型设备外，施工现场配电系统必须实行“三级配电、三级保护”，即总配电箱、分配电箱、开关箱。 。盘板采用绝1.5mm配电箱必须采用钢板制作，钢板厚度应大于2.缘板。配电箱门应配锁，有防雨、防尘防砸措施，箱内保持清洁，不得有杂物。 3.固定式配电箱安装高度，底口距地面应大于1.3m，小于1.5m。有固定支架。配电箱不得安装在外架或挂在脚手架钢管上。配电箱进出
爱建新城河洲街北部0-3地块建筑工地施工现场临时用电方案 建设单位：爱达投资置业有限公司 监理单位：东北林业大学工程监理部 施工单位：省建一 编制人：魏东 日期：2007-5-28
目录 一、编制依据 (3) 二、工程概况 (3) 三、主要施工用电设备 (3) 四、防雷接地的设计 (4) 五、供电容量计算和变压器选择 (4) 六、现场临时用电设备选择 (7) 七、临时用电防火措施 (7) 八、安全用电措施 (8) 九、环境、职业健康安全管理措施 (8) 附图 (9)
建筑工地施工现场临时用电方案 一、编制依据 1、《施工现场临时用电安全技术规范》(JGJ46-2005)。 2、爱建新城河洲街北部0-3地块盛世江南工程施工图纸和施工现场平面布置图 3、爱建新城河洲街北部0-3地块盛世江南工程施工组织设计 二、工程概况 本工程为爱建新城河洲街北部0-3地块盛世江南3＃楼，座落于哈尔滨市道里区原车辆厂院内，占地面积约为570ｍ2，±0.000绝对高程为120.10米，建筑总高为94米，其中地下一层3.6米，地上一层3.3米，二层至30层为标准层层高3.0米。主体结构形式为剪力墙结构。本工程开工日期为2007年4月20日，竣工日期为2008年10月30日。现场用电由电业局接到现场变压器，由10KV 高压转换成380v，再由配电箱接到各用电设备。 三、主要施工用电设备 爱建新城河洲街北部0-3地块盛世江南工程3#楼施工机械设备和生活用电
四、防雷接地的设计 由于现场塔吊高出楼的主体结构，在雨季时会有落雷的可能，所以现场每台塔吊均要做两组接地极。以防雷电的打击，接地体的做法按规范做，接地电阻不大于4Ω。 五、供电容量计算和变压器选择 根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工进度计划中施工高峰阶段同时用电的机械设备的最高数量，采用需用系数法分组进行计算，得出用电设备总容量，式中x K 为需用系数，cos φ为功率因数，JC 为暂载率，tg φ为功率因数角正切值。 功率计算：（按照主要施工用电部位） 1、塔吊1台 60e P KW =，取JC=15%，x K =0.3，cos φ=0.5，tg φ =1.17 112126046.5e P KW =?=??= 110.346.513.95j x e P K P KW ==?= 11 1.7113.9523.85j j Q tg P KVar φ==?= 2、电焊机2台 222221565%0.35cos 0.4, 2.29 1520.416.760.3516.76 5.872.29 5.8713.45e e e j x e j j S KVA JC tg P S KW P K P KW Q tg P KVar φφφφ======?=?===?===?=x ，取，K ， 3、混凝土输送泵2台 33333110,15%,0.7,cos 0.7, 1.022*********.420.7170.42119.291.02119.29121.68e x e j x e j j P KW JC K tg P P KW P K P KW Q tg P KVar φφφ======?=??===?===?= 4、小型电气设备容量为 搅拌机2台：24×2=48KW ，切断机1台：3×1=3KW ，弯曲机1台：3×1=3KW 调直机1台：3×1=3KW ，压刨1台：3×1=3KW ，电锯1台：3×1=3KW 夯机1台：3×1=3KW ，振捣电机4台：1.5×4=6KW ，升降机：11×1=11KW 5e P =48+3+3+3+3+3+3+6+11=83KW
目录 1. 目的 (3) 2. 适用范围 (3) 3. 配电箱分类标准 (3) 4 临时用电方案编制 (5) 5 临时用电供电半径 (5) 6 临时用电布置图 (5) 7 临时用电线缆选择 (5) 8 室外临时电缆敷设 (6) 9 楼层内临时电缆敷设 (7) 10 配电（开关）箱设置 (7) 11 固定施工机械用电 (8) 12 中小型机具用电 (8)
13 照明用电 (9) 14 重复接地 (9) 15 防火措施 (10) 16 用电管理 (10) 1. 目的 1.1施工现场的临时用电配置标准，完善施工现场的安全用电制度，根据国家相关规范要求及万科集团发布的各项安全文明环保管理类制度内容，特制定此标准。 2. 适用范围 2.1所有在建项目，包括现场职工宿舍区临时用电设施。 3. 配电箱分类标准 3.1 0级配电箱：与杆式变压器连接的低压配电总箱或箱变的低压出线端，出线回路一般为五至六回路。0级配电箱必须采用配电房的形式，封闭管理并设门上锁，配置计量表。形式参照图1所示。
图1 3.2 1级配电箱：从0级配电箱引出的第1级配电箱，一般此级电箱安装电表，设置于室外或首层。建议按区域或高层按楼栋配置。推荐出线回路数不低于4回路，可分为室内楼层用电、室外加工棚 。 设备用电、大型重要设备用电、照明用电等。配电箱门外侧需标“编号1-XX”。形式参照图2所示 3.3 2级配电箱：从1级配电箱引出的第2级配电箱，一般按楼层设置或按负荷性质及等级设置。建议楼层内每三层设一个二级电箱。配电箱门外侧需标“编号2-XX”。形式参照图3所示。 图3 3.4 3级配电箱：从2级配电箱引出的第3级配电箱，一般为末端开关箱，供机械设备使用（如塔吊、电梯、搅拌机等）。配电箱门外侧需标编号3-XX。形式参照图4所示。 图4 3.5 4级配电箱（仅限装修阶段用）：室内装修阶段，在正式用电未到位之前，供小型手持电动机具使用，形式参照图5所示。推荐采用简易插座箱，并且要求每个插座都必须确保配备漏电保护装置。
建筑工程施工临时用电专项方案 一、编制依据 《低压配电设计规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 建设单位：中山市东凤镇西罟步村经济联合社 设计单位：北京中华建规划研究设计院有限公司； 监理单位：广东省城规建设监理有限公司中山分公司 施工单位：江西省抚州建设集团有限公司 工程地点：中山市东凤镇西罟步村； 结构类型；框架结构，四层 建筑面积：1703.45㎡， 首层高度：6米，最大跨度为8米。 计划开工日期：2010年7月30日， 计划竣工日期：2010年10月30日。

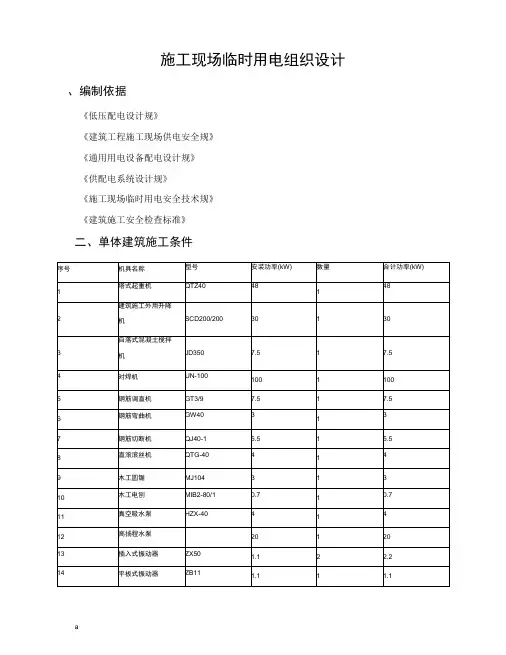

2、施工现场用电量统计表: ------------------------------------------------------------------------ 序号机具名称型号安装功率(kW) 数量合计功率(kW 1 插入式振动器ZX25 0.80 1 0.80 2 插入式振动器ZX25 0.80 1 0.80 3 平板式振动器ZB11 1.10 1 1.10 4 灰浆搅拌机UJ100 2.20 1 2.20 5 灰浆搅拌机UJ100 2.20 1 2.20 6 钢筋调直机GT4/14 4.00 1 4.00 7 钢筋切断机QJ40 7.00 1 7.00 8 钢筋弯曲机GW40 3.00 1 3.00 9 交流电焊机BX3-200-2 23.40 1 23.40 10 木工圆锯MJ104 3.00 1 3.00 11 木工圆锯MJ104 3.00 1 3.00 ------------------------------------------------------------------------ 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。

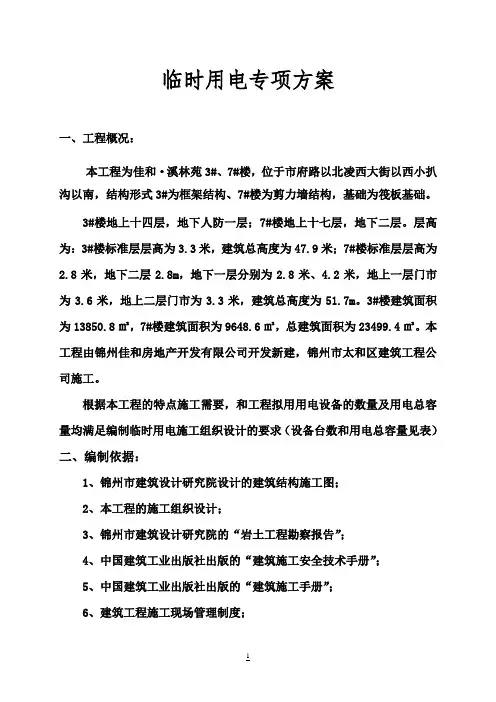

. 临时用电专项方案 一、工程概况： 本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。 3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。层高为：3#楼标准层层高为3.3米，建筑总高度为47.9米；7#楼标准层层高为2.8米，地下二层2.8m，地下一层分别为2.8米、4.2米，地上一层门市为3.6米，地上二层门市为3.3米，建筑总高度为51.7m。3#楼建筑面积为13850.8㎡，7#楼建筑面积为9648.6㎡，总建筑面积为23499.4㎡。本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组 织设计的要求（设备台数和用电总容量见表） 二、编制依据： 1、锦州市建筑设计研究院设计的建筑结构施工图； 2、本工程的施工组织设计； 3、锦州市建筑设计研究院的“岩土工程勘察报告”；
4、中国建筑工业出版社出版的“建筑施工安全技术手册”； 5、中国建筑工业出版社出版的“建筑施工手册”； 6、建筑工程施工现场管理制度； 7、施工进度安排和现场施工条件。 8、按规范要求编制临时用电施工组织设计。 . . 根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用： 1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统。 必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。为此，特编制本工程临时用电施工组织设计。 三、现场勘探： 1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。
施工现场临时用电 施工方案 企业名称：XXXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXX 项目名称： 临时用电
概况：本工程为XXXXX楼，位于XXXXX，框架结构，XXXX 层，建筑高度：XXX米，X建筑高度：XX米，总建筑面积XXX 平方米。 一、施工现场临时用电，首先要计算现场各种设备和临时照 明的总负荷，确定导线线径，采用TN—S系统进行配电。 二、各种设备的导线一律采用地埋，埋置深度大于600mm， 底部用细砂铺100 mm厚，并用砖将三面蓬好，且导线 应设有套管。 三、总配电箱应按各种设备单独回路，现场用电一律实行三 级配电、两级保护，按标准安装漏电保护器，必须做到 一机一箱一漏一闸。 四、所有配电箱开关箱一律采用3C强制认证标准箱，并设 防护棚，箱门、锁齐全，不准一闸多用，箱体均设保护 接地。 五、所有机械设备线路安装，由电工安装，并经试用后，方 可通电使用，在使用过程中如遇跳闸时，不得强行合闸，
必须查明原因，排除故障后，方可合闸使用。 六、现场临时照明用电线路，应单独从配电箱引出，并设漏 电保护器，导线采用绝缘良好的铜芯橡皮线，导线与地面垂直距离应大于4.5米，与脚手架或建筑物的水平距离应大于3米，移动或照明的线路应采用铜芯电缆，不得有接头，灯具高度距地面不低于3.5米。 七、为保证接地、接零保护系统可靠，在整个施工现场保护 零线上还应做不少于3处的重复接地，塔吊接地电阻值不得大于10欧，其他机械不大于4欧。 八、塔式起重机物料提升机的机体必须做防雷接地，同时必 须与配电系统保护接零线相连接。保护接零线与接地体之间还必须有一个直接独立的连接点。 九、在三级配电系统中，任何用电设备均不得越级配电，即 其电源线不得直接连接与分配电箱或总配电箱。任何配电设施不得挂接其他临时用电设施，否则三级配电系统的结构形式和分级分路规则将被破坏。 十、动力配电箱与照明配电箱宜分别设置。 十一、漏电保护器的电源进线类别必须与其进线端标高一一对应，不允许交叉混接。 十二、在电器设备和线路周围不堆放并清除易燃、易爆物和腐蚀介质或作阻燃隔离防护。不在电气设备周围使用火源，在电器设备集中场所配置可扑灭电气火灾和灭火
目录 一、编制依据 (1) 二、工程概况 (2) 三、施工用电案 (2) 1、总体案 (2) 2、本工程拟投入的用电设备 (3) 3、线路设计 (3) 4、配电箱设计 (4) 5、现场照明 (5) 四、安全用电组织措施 (5) 1.用电管理措施 (5) 2.电气防火措施 (6) 3. 线路的敷设 (6) 4、配电箱及开关箱的设置 (7) 5、电器装置选择 (7) 6、安全用电措施 (8) 临时用电施工案 一、编制依据 （1）对现场自然条件及施工条件的踏勘了解。 （2）本公司现有的技术、设备、人员以及类似工程施工经验。
（3）《低压配电设计规》GB50054-95中国建筑工业 （4）《建筑工程施工现场供电安全规》GB50194-93中国建筑工业 （5）《通用用电设备配电设计规》GB50055-93中国建筑工业 （6）《供配电系统设计规》GB50052-95中国建筑工业 （7）《施工现场临时用电安全技术规》JGJ46-2005中国建筑工业（8）《建筑施工安全检查标准》JGJ59-99 二、工程概况 工程名称：松岗街道“十大重点工程”（切块管理项目）-社区公园及广场工程 建设单位：市宝安区松岗街道办事处 设计单位：文科园林股份 监理单位：市东鹏工程建设监理 施工单位：省湘天建设工程 开工日期：2017年3月30日 竣工日期：2018年5月30日 合同工期：425日历天 合同价款：15718.009878万元 松岗街道"十大重点工程"（切块管理项目）-社区公园及广场工程位于市宝安区松岗街道，本次共新建或改造松岗街道辖区的21个公园和6个广场。工程主要容包含：道路工程、景观工程、绿化工程、给排水工程、电气工程（包括照明工程）等。 三、施工用电案 1、总体案

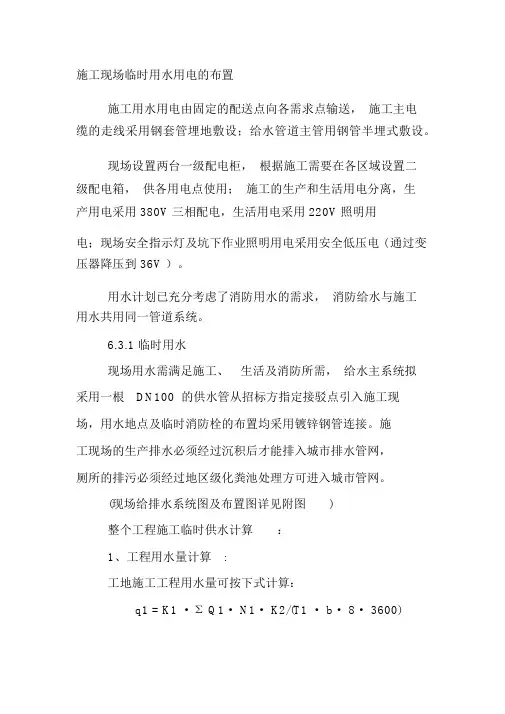

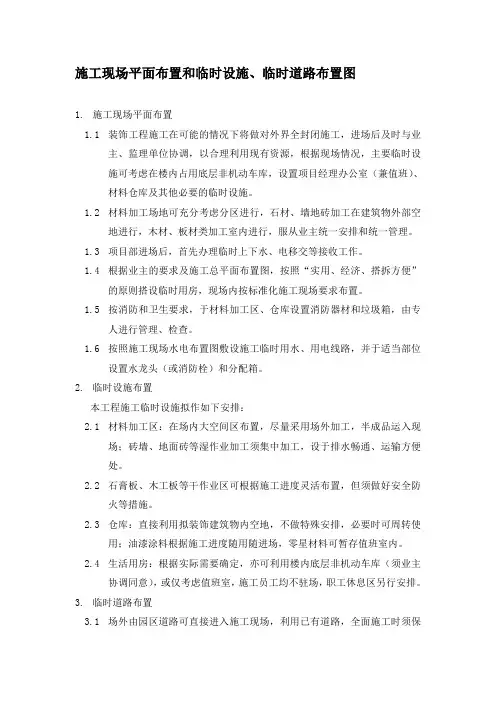

施工现场平面布置图及水电用量计划安排 一、施工现场平面图（与总承包单位协商） (1)工作区划分: 根据施工进度计划,划分三个工作区进行施工工作. (2)临时场地划分: 向总包单位申请及协商,将工地现场的一部分位置划分给我司,作为施工现场人员的办公及住宿和材料的库房,请总包公司在相应的位置接电与接水. (3)工作区划分和临时场地的位置详见附件:施工平面布置图. 二、施工配合水电计划 1. 临时用水计划 本工程现场已具备临时供水管网，本次装饰施工不另行设置临时用水设施，由总包方方提供水源。 2 施工临时供电组织计划 现场施工用电，执行《建设工程施工现场供用电安全规范》(GB50194-93)国家标准。根据有关合同条款规定，由建设方提供电源。配电设置： a、本工程供电源引至各施工配电盘。 b、总配电盘中分配电路为：动力、施工照明。 c、动力系中分金属加工机械、电焊和分楼层机械的分支线，还可根据实际需要加设支线和设置移动配电箱。 d、各级配电箱中的闸门、漏电保护开关必须标明送电目标或所控制的范围。 e、各级配用电源必须设置漏电保护开关，(详参照电器安全三级保护联网设置原则)，单机所使用的漏电保护开关的动作电流不得大于30MA，各种手持式电动工具应选用15MA 漏电动作电流的防溅型产品。 f、所有配电箱、开关箱在使用过程中的操作顺序送电操作；总配电屏→分配电箱→开关箱→用电设备。停电操作：用电设备→开关箱→分配电箱→总配电屏。 g、各级配电用的电器应安装在绝缘电器安装板上，电器及熔断丝的规格必须与电流量相一致。 h、各级配电箱必须固定设置，箱底距地面不少于1.2 米。各级配电箱必需具备防雨措施，设门备锁。 j、施工现场技术人员根据本工程施工方案和有关用电规范，结合实际拟出临电安全技
临时用电施工方案 第一节临时施工用电 一、概况 本工程现场临时用电系统，根据JGJ46-88临时用电规范而设计。根据表内临时用电设备负荷统计，安装容量818KW，计算容量493KVA。（将视在 负荷换算到有功负荷，功率因数取0.7后，有功负荷为349KW。）甲方宜 提供320千瓦，方可满足施工用电要求；另自备120KW柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。 二、负荷计算表数量 用电设备名称型号及名牌技术数据合计功率Pe(KW) (台) 塔吊2 QTZ80 59KW 2×59=118KW 空压机 2 Ky-8030KW 2×30=60KW 砼 输送泵机2 HBT60C 110KW 2×110=220KW 建筑安全升降机9 SSD80A 11KW 9×11=99KW 砂浆搅拌机 18 250L 4KW 18×4=72KW 插入式振捣器 20 JQ221-2 1.1KW 20×1.1=22KW 平板振捣器 4 2F11 2.2KW 4×2.2=8.8KW 电焊机 6 XD1-185 12KVA 单380V 6×12=72KVA 电焊机 3 XD1-200 21KVA 单380V 3×21=63KVA 水泵 1 Y112M-4 4KW 1×5.5=5.5KW 园盘锯8 2.8KW 380V 8×2.8KW=22.4KW 电刨 4 2.8KW 380V 4×2.8KW=11.2KW 蛙式打夯机2 2.8KW 380V 2×2.8KW=5.6KW 潜水泵 40 2.2KW 380V 40×2.2=88KW 闪光对焊机 1 100KVA 单380V 100KVA
建筑施工现场临时用电的通病及防治措施内容提要：本文旨在对施工现场临时用电的常见通病进行分析，探讨防治措施，以促进施工现场临时用电的安全管理，保障施工安全。 关键词：临时用电技术规范安全管理 《施工现场临时用电安全技术规范》（JGJ46-2005）已经颁布执行十多年了，但从施工现场的检查情况看，距规范的要求相差甚远，不规范的地方还很多，不安全的因素随处可见。究其原因主要是：客观上施工现场的临时用电是一项技术性强，实施难度较大的项目，它存在临时性强、用电量变化大、设备流动位置不确定、环境差、危险性大等因素。同时施工管理人员素质差，安全意识淡薄，专业电气技术人员缺乏；施工组织设计（方案）编写不全面，针对性不强，不能指导施工；现场电器设备没有及时进行检查、维修、更换，而是照般硬套旧工程项目的用电线路、电器设备；电工没有严格、认真地执行规范、标准的规定，仍然按照习惯进行临时用电的安装、使用。 一、临时用电的施工组织设计 建筑施工临时用电组织设计是建筑施工用电安全技术的核心组成部分，其宗旨是用以指导建造一个既能够确保施工用电安全，又能够兼顾施工用电方便的临时用电工程。因此，规范规定建筑施工工地应该结合现场的特征，单独编制临时用电组织设计，其内容包括：现场勘测计算、负荷计算、变电所设计、配电线路设计、配电装置设计、接地设计、防雷设计、外电防护措施、安全用电与电气防火措施、
施工用电工程设计施工图等，应当做到通盘考虑，精心设计，周密布置，使其成为具有真正实际指导意义的设计，并经技术负责人审核，主管部门批准后，督促施工人员严格执行、实施。 二、配电线路 规范规定施工现场临时用电工程必须采用TN-S系统，设置 专用的保护零线，三级配电、两级及其以上保护，确保“一机一闸一 箱一漏”。现场临时用电工程的配电线路自配电室或总配电箱开始敷设， 施工现场用电必须采用TN-S系统，设置专用的保护零线， 工作零线与保护零线必须严格分开。如果发生工作零线与保护零线错接，将导致设备外壳带电的危险，危及操作人员的人身安全。笔者根据多年来对施工现场安全检查的情况发现接零保护由于得不到施工 单位全面清晰的认识和重视，而导致施工现场临时用电存在安全隐患，主要问题是：部分工地接零保护不规范，现场人员认识模糊，保护零线没有自始至终引到开关箱及用电设备不带电的外露部分；保护零线没有重复接地或重复接地不符合要求；接地电阻没有进行摇表测试；保护零线选用的材料和截面不符合要求；未采用绿/黄双色线加以标 识区别。 三、配电箱、开关箱 施工现场的配电箱是电源与用电设备之间的中枢环节，而开 关箱是配电系统的末端，是用电设备的直接控制装置。规范要求配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱以下设开关
施工临时用电施工方案 一、编制依据 1、《施工现场临时用电安全技术规范》(JGJ46—88)： 2、《建筑施工安全检查标准》(JGJ59—99)； 3、《建筑施工安全检查标准实施指南》； 4、本工程实际设备用电量； 5、甲方提供的供电情况及工地实际场地情况 二、工程概况 本工程为*******工程，地址位于******。由****公司开发建设，由******公司设计，监理单位：*****监理咨询公司，施工单位：***工程公司 该工程楼层为地上***层，地下**层。地下负三层为车库、消防控制室、低高压配电室、消防水池、生活水池、泵房、发电房等组成，负一层为车库和商业用房，一层为商业用房，2-？层为住宅。建筑总高**m，该建筑物建筑等级为**级，防火等级为**级，抗震设防列度为**度，本工程总建筑面积为***m2。全框架剪力墙结构，基础为人工挖孔灌注桩基础。地下负三层标高为***m。桩孔直径为****米，桩深约为***米左右，共计桩***个。桩基础持力层设计为****。单轴天然抗强度为****Mpa 三、现场勘察
本工程施工场地已进行了场平施工，场地内无地下管线和高压线路，不需做任何防护设计。小区场内设立了总配电室，设计总容量满足项目施工要求。 从现场勘察情况看，将从场内总配电室接入本项目部配电室。本方案将设计总配电室到本项目部配电室及以后线路的走向、线径、电器开关等装置的选择 四、用电初步设计 1、施工用电设备情况 根据本工程实际情况，为保证工程施工质量及工程进度，选用施工用电设备情况见下表 2、本工程现场用电由小区总配电室接入，在现场设立项目部总配电室，位置为二栋建筑物南边空地处，再由项目部配电箱引至各用电设备的开关箱。焊机及手持电动工具等设备因工作地点不固定，因此设计为移动开关箱，在配电平面图中不反应其具体位置。现场照明用电设置专用照明配电箱 3、根据《施工现场临时用电安全技术规范》的规定，本供电系统采用TN—S(三相五线制)系统供电 4、施工现场总用电量计算 施工主要需用机械量统计表
施工现场临时用电计算 一、计算用电总量 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs） P1——电动机额定功率（KW） P2——电焊机额定功率（KW） P3——室照明容量（KW） P4——室外照明容量（KW） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） 方法二： ①各用电设备组的计算负荷： 有功功率：P js1＝Kx×ΣPe 无功功率：Q js1＝P js1×tgφ 视在功率：S js1＝(P2 js1 + Q2 js1)1/2 ＝P js1/COSφ
＝Kx×ΣPe /COSφ 公式中：Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到Jc（铭牌暂载率）时的设备容量 ②总的负荷计算： P js＝Kx×ΣP js1 Q js＝P js×tgφ S js＝(P2 js + Q2 js)1/2 公式中：Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 二、选择变压器 方法一： W=K×P/ COSφ 公式中：W——变压器的容量（KW） P——变压器服务围的总用电量（KW） K——功率损失系数，取1.05~1.1 Cosφ——功率因数，一般为0.75 根据计算所得容量，从变压器产品目录中选择。 方法二： Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW） Sjs--各用电设备组的视在计算负荷的总和（KVA）

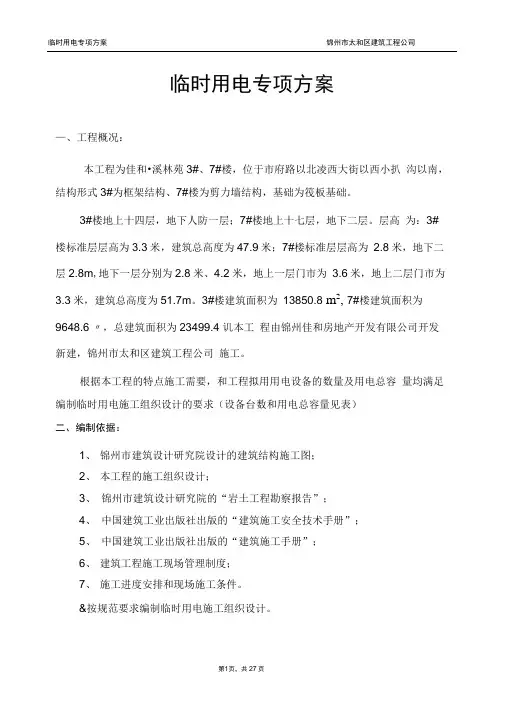

临时用电专项方案 一、工程概况： 本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。 3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。层高为：3#楼标准层层高为 3.3米，建筑总高度为47.9米；7#楼标准层层高为 2.8米，地下二层 2.8m，地下一层分别为 2.8米、4.2米，地上一层门市为 3.6米，地上二层门市为 3.3米，建筑总高度为51.7m。3#楼建筑面积为13850.8㎡，7#楼建筑面积为9648.6㎡，总建筑面积为23499.4㎡。本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司 施工。 根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容 量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表） 二、编制依据： 1、锦州市建筑设计研究院设计的建筑结构施工图； 2、本工程的施工组织设计； 3、锦州市建筑设计研究院的“岩土工程勘察报告”； 4、中国建筑工业出版社出版的“建筑施工安全技术手册”； 5、中国建筑工业出版社出版的“建筑施工手册”； 6、建筑工程施工现场管理制度； 7、施工进度安排和现场施工条件。 8、按规范要求编制临时用电施工组织设计。
根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程 施工现场临时用电配电系统必须采用： 1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统。 必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制， 经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总 监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规 程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签 字）方可变动。为此，特编制本工程临时用电施工组织设计。 三、现场勘探： 1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟 定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及 导线架设（地埋）的布置等。 2、该工程为筏板基础，为此利用在建工程基础钢筋骨架做临时用电接 地装置系统、避雷、重复接地分别在总配电柜（箱）、塔吊设备开关箱、（卷扬机）线路末端处开关箱各安装一组重复接地,在塔吊设备处安装一组防雷接地,接地电阻值不大于10欧姆，塔式起重机、总配电箱处，配电线路的 中间处和末端处做三处重复接地。每处的重复接地利用φ12×2根镀锌钢筋与基础钢筋骨架，用电焊按规定施焊，每处的接地电阻值用接地电阻测试 仪测试。接地电阻测试季节系数见下表； 接地电阻测试季节系数 测试月份 1 2 3 4 5 6 季节系数 1.05 1.05 1 1.6 1.9 2 测试月份7 8 9 10 11 12
