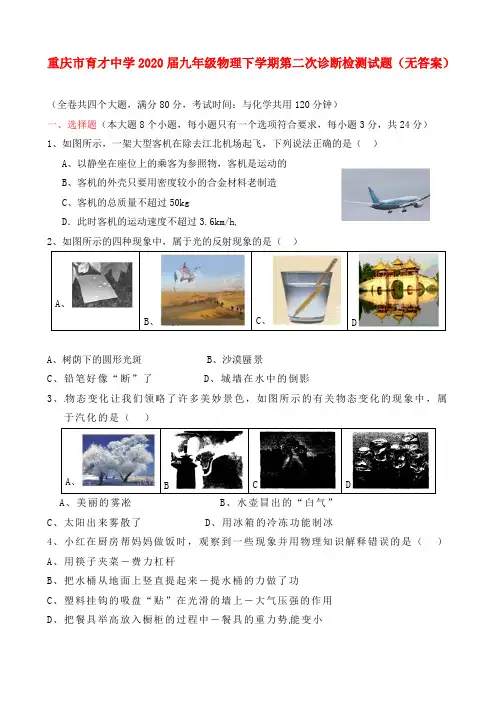

重庆市育才中学2020届九年级物理下学期第二次诊断检测试题（无答案）
（全卷共四个大题，满分80分，考试时间：与化学共用120分钟）
一、选择题（本大题8个小题，每小题只有一个选项符合要求，每小题3分，共24分）
1、如图所示，一架大型客机在除去江北机场起飞，下列说法正确的是（）
A、以静坐在座位上的乘客为参照物，客机是运动的
B、客机的外壳只要用密度较小的合金材料老制造
C、客机的总质量不超过50kg
D．此时客机的运动速度不超过3.6km/h
2、如图所示的四种现象中，属于光的反射现象的是（）
A、
B、C、D
A、树荫下的圆形光斑
B、沙漠蜃景
C、铅笔好像“断”了
D、城墙在水中的倒影
3、物态变化让我们领略了许多美妙景色，如图所示的有关物态变化的现象中，属
于汽化的是（）
A、B C D
A、美丽的雾凇
B、水壶冒出的“白气”
C、太阳出来雾散了
D、用冰箱的冷冻功能制冰
4、小红在厨房帮妈妈做饭时，观察到一些现象并用物理知识解释错误的是（）
A、用筷子夹菜－费力杠杆
B、把水桶从地面上竖直提起来－提水桶的力做了功
C、塑料挂钩的吸盘“贴”在光滑的墙上－大气压强的作用
D、把餐具举高放入橱柜的过程中－餐具的重力势能变小
5、如图所示的电路中，闭合开关，电压表V
1的示数是7.5V，电压表V
2
的示数为9V，
若电源电压为12V，则L
2
两端电压是（）
A．4.5V B．5.5V
C．3V D．2V
6、力是看不见的，但是我们可以通过力的作用效果去认识它，这是在科学研究中常用的方
法．下面四个研究实例中，同样采用这种研究方法的是（）
A．研究磁场时，引入磁感线对磁场进行描述
B．学习电压时，我们可以通过对比水压来认识它
C．温度的高低是看不见的，我们可以通过液体体积的变化去认识它
D．研究电流与电压、电阻关系时，控制电阻（电压）不变，研究电流与电压（电阻）的关系
7、IPS自平衡电动独轮车是一种种具有自我平衡能力的交通工具。它仅靠一个刻有花纹的轮
子行驶，靠传感器控制平衡，采用轻薄、大功率电动机驱动，充电快速。使用者把脚分别放在轮子两侧的宽大粗糙踏板上以后，轻轻向前倾斜身体是前进，向后倾斜是停止，向左和向右倾斜身体是转弯，当在驾驶过程中失去平衡、不得不跳
下车的时候，还可以利用手上的手带来拽住独轮车，以免它失
去控制造成损坏。如图所示，当某人驾驶独轮车在水平路面上
匀速直线运动时，下列说法正确的是（）
A、独轮车轮胎上的花纹只是为了美观
B、独轮车做匀速直线运动是因为不受摩擦力
C、独轮车的重力与地面对独轮车的支持力是一对平衡
力
D．人对独轮车的压力与独轮车对人的支持力一对相互作用力
8、如图所示的电路中，闭合开关S，让开关S
1和S
2
断开，调节滑动变阻器的滑片P使其位于
变阻器的a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（）
A．若保持S
1和S
2
断开，让P缓慢向右滑动，灯泡L变亮甚
至可能被烧毁
B．若保持P在a处不动，S
1仍断开，闭合S
2
后，A表和V表示数均不变
C．若保持P在a处不动，同时闭合S
1和S
2
后，A表和V表示数将变大
D．若保持S
2断开，将P移至变阻器最右端b，再闭合S
1
后，A表示数变大，V表示数变小
二、填空作图题（本大题共6个小题，第14题作图2分，其余每空1分，共12分）
9、19世纪，丹麦物理学家奥斯特通过实验的方法，首先发现了电流的磁场。此后英国物理
学家又发现了电磁感应现象，进一步提示了电和磁的联系，由此发明了机（选填“发电机”、“电动机”），使人类大规模用电成为可能。
10、如图所示的装置中，拉力F＝125N，在10s内将重为200N的物体A匀速提
升2m。则滑轮组的机械效率为，拉力F做功的功率为
W
11、一杯质量为2kg，初温为25oC的水（C
水
＝4.2×103J/kg﹒oC），吸热后温度升高了50℃，
所吸收的热量为J，假若用热值为（q
煤
=3×107J/kg）的煤来加热需用煤为g（无热量损失）．
12、底面积为100cm2的烧杯中装有适量水。圆柱形金属块的底面积为50cm2。当金属块浸没在
水中静止时，如图甲所示，弹簧测力计的示数F
1
=3.4 N，水
对杯底的压强为P
1；当金属块总体积的
1
4
露出水面静止时，
如图乙所示，弹簧测力计的示数为F
2，水对杯底的压强为p
2
．若
p 1、p
2
之差为50 Pa，g取10 N/kg。则图乙中此时金属块下
底面所受水的压强为 Pa，物体的重力为 N。
13、2020年10月3日，南京汤山上演一场中外“高空王子”热
气球间走钢索挑战吉尼斯世界纪录的视觉盛宴。如
图所示，在一块大草坪上，工作人员点燃气瓶，加
热两只热气球内的空气，而后气球体积变大，腾空
而起。上升到离地面超过50米的高空中，中间拉
起了一条长18米的钢索。不时掠过的微风让热气
球略微晃动，钢索也随之略为倾斜，看上去十分危险。
示例：物理现象：点燃气瓶
物理知识：化学能转化为内能
作答：物理现象：
物理知识：
14、（1）如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反
射角的大小。
（2）请在如图所示中标出开关S闭合后通电螺线管的“N”极。
三、实验与探究题（本大题共3个小题，15题6分，16题和17题分别8分，共22分）（1）用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律。
①由图甲可知，凸透镜的焦距是 cm。
②如图乙所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰实像，则蜡烛可置于透
镜左边a、b、c、d四点中点．此成像原理可用在上（选填“照相机”、“投影仪”、“放大镜”）
（2）小刚通过实验探究冰的熔化规律。
①实验前小刚观察到的温度计的示数如图所示，温度计的示数为oC
②实验中持续加热，每分钟记录一次实验数据，如下表所示．根据表中的数据可
知冰是（选填“晶体”或“非晶体”），冰的熔点是℃．
时间
/min
0 1 2 3 4 5 6 7 8 9 10 11 12 13
温度/℃
-
4
-
2
0 0 0 0 0 0 0 0 0 1 2 3
16、在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图所示。
（1）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）（2）在图乙中，闭合开关前滑动变阻器的滑片应移到（选填“A”或“B”）
（3）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是（）
A．电流表坏了B、滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，若电压表示数偏小，则应将滑动变阻器向（选填“A”或“B”）滑动。实验数据记录如表．其中第5次实验电流表示数如图丙所示，其读数为 A．
实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流V/A 0.6 0.3 0.2 0.15
（5）分析实验数据可得实验结论是：．
（6）本实验采用的方法是控制变量法，在探究“焦耳定律”的实验时也采用了这个方法，即：在探究电流通过导体产生的热量与通电时间的关系时，就应该控制和电流不变。
17、某小组同学探究“浸在水中时，物体所受浮力的大小”。
①首先，他们进行“比一比，谁的小船货物装得多”的活动，
装载货物前后的实验现象如图所示。请你仔细观察、比较图
（a）和（b），并简要描述相关现
象：。
由此，三位同学提出了不同的猜想A、B和C。
猜想A：浮力的大小跟物体浸入水中的深度有关。
猜想B：浮力的大小跟物体排开水的多少有关。
猜想C：浮力的大小跟物体所受重力的大小有关。
②接着，该小组同学利用弹簧测力计、溢水杯、小桶（不计重力）、水等器材进行实验。他们先在可密封的圆柱体内装一些小铅粒，然后用细线将圆柱体悬挂在测力计下。当此圆柱体分别在空气中和水中不同的深度处保持静止时，测力计的示数和小桶中的水量如图所示。他们通过思考图中“测力计示数变化的原因”，得到浮力测量的方法。
根据图（c）和（d）所示的测力计示数、小桶中水量等变化情况，可排除猜想
（选填“A”、“B”或“C”）；
在猜想的基础上（选填“A”、“B”或“C”），进一步分析并形成假设D：物体在水中所受浮力的大小等于。
③为了验证假设D，继续实验，他们记录了圆柱
体在空气中、水中静止时的测力计示数F和小桶
所收集的排开水的重力G
排
，其部分数据见表一，
则该柱体的重力为 N。随后，他们又在该
圆柱体添加了若干铅粒，重复上述实验，其部分
数据见表二。
①分析、比较表一或表二的数据，初步验证假设
D是。（选填“正确”或“错误”）
②分析、比较表一和表二的数据，可得出其它的初步结论是。
③如果在上述表二对应的实验中所用的圆柱体是一个实心的圆柱体，请你根据表二的数据计
算出改圆柱体的密度可能为 kg/m3
表一表二
实验序号F
（牛）
G
排
（牛）
1 3.
2 0
2 2.8 0.4
3 2.
4 0.8 4 2.0 1.2
5 2.0
1.2
四、论述与计算题（本大题共3个
小题，18题6分，19题8分，
20题8分，共22分）解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。
18、如图所示，电源电压恒定，小灯泡标有“3V 0.6W”的字样，R 为定值电阻。R 为定值电
阻．闭合S ，小灯泡正常发光；电流表示数0.5A 。求 （1）在100s 时间内电流对小灯泡所做的功； （2）定值电阻R 的阻值。
19、有一质量为0.12kg 的圆柱体空玻璃瓶，按如图所示方式放置在水平桌面上，它的底面积
为3×10-3米2，当瓶内装满水时，瓶和水的总质量为0.33千克，（g 取10N/kg ）求： （1）玻璃瓶内水的体积．
（2）装满水后玻璃瓶对水平桌面的压强．
（3）在此空瓶中装入一些金属颗粒，测得瓶和金属颗粒的总质量为0.51千克．若再在这个
瓶中装满水，此时瓶、金属颗粒和水的总质量为0.79千克，求金属颗粒的密度．
实验 序号 F
（牛） G 排
（牛） 6 4.6 0 7 4.0 0.6 8 3.6 1.0 9 3.4 1.2 10
3.4
1.2
20、热敏电阻是敏感元件的一类，广泛应用于控制电路中，其阻值会随环境温度的改变而改
变．如图甲所示，电源电压不变，电流表是小量程电流表，其允许通过的最大电流为0.02A，
为热敏电电压表的量程为0～3V，滑动变阻器R的铭牌上标有“250Ω0.3A”字样，R
t 阻，其阻值随环境温度变化关系如图乙所示．闭合开关S，若把该电路放在温度为10℃的环境中，滑动变阻器滑片调到最左端，此时电路中电流表示数为0.0l2A．求：
（1）电源的电压．
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器可以调节的范围．（3）图甲电路可以安全正常工作的最高环境温度．
