户外无功补偿装置
技术协议书
项目名称：（G08SP061）配变安装无功补偿工程甲方：
乙方：广州市天梭信息系统有限公司
设计方：设计有限公司
签定地点：
日期: 2008年12月
目录
第一部分技术性能 (3)
一、执行标准 (3)
二、主要技术条件 (4)
1、运行环境条件 (4)
2、工程条件 (4)
三、装置主要技术参数 (4)
1. 测量精度 (4)
2．动态响应时间 (5)
3．自动运行方式 (5)
4．安全保护 (5)
5．控制方式 (5)
6．通讯 (5)
7．箱体 (5)
8. 绝缘性能 (5)
9．控制参数 (5)
10．介质强度 (5)
11．掉电后数据保存时间 (5)
12．数据存储容量 (5)
13．投切元件 (5)
四、装置配置及补偿方式 (6)
五、安装原理图及电气连结图 (6)
六、安装支架及互感器 (7)
第二部分装置功能 (7)
一、控制器 (7)
1、控制器功能 (7)
2、性能特点 (8)
3、基本功能 (9)
4、显示/指示功能 (9)
5、参数设置功能 (10)
6、系统保护功能 (10)
二、复合开关 (11)
1. 使用条件 (11)
2.功能特征 (11)
3. 性能特征 (12)
三、电容器 (12)
四、零配件选配件要求 (12)
五、监督制造 (12)
六、试验 (13)
七、包装、运输 (13)
1．包装 (13)
2．运输 (13)
八、供货范围 (14)
九、技术文件 (14)
1．乙方在签订合同后提供的图纸 (14)
2．设备交货时乙方提供的技术文件 (14)
十、其他 (15)
本协议的内容为**供电局对（G08SP061）配变安装无功补偿工程项目的户外无功补偿柜的有关设计、制造、运输、交货、协助或安装调试、培训、备品配件、验收、售后服务等伴随服务。
第一部分技术性能
一、执行标准
按本协议的技术要求，乙方选用JKWZ系列无功补偿装置。该产品系三相交流50Hz、额定工作电压400V的成套低压无功自动补偿装置，电容投切元件采用智能复合开关，控制器具有配网仪功能和近距离无线电通讯单元。根据不同的补偿电容总容量和配电变压器实际运行特性，采用不同的组合方式，实现最佳的补偿效果。
JKWZ系列无功补偿装置是通过电力工业部无功补偿成套装置质量检测测试中心检验合格和省级技术鉴定的产品，经历长期的运行考验，证明了设计和制造具有国内先进水平，各项技术指标能完全满足本协议的技术要求。
JKWZ系列无功补偿装置的主要电器元件：控制器、复合开关、电力电容器都符合《低压电器基本标准》（GB1497-85）、《低压并联电容器》（GB3963.1-89）、《自愈式低压并联电容器》（GB12747-91）。导线的颜色及排列严格执行国标的规定。
JKWZ系列无功补偿装置完全满足下列标准的要求：
GB50227-95 《并联电容器成套装置设计规范》
GB4208-1993 《外壳防护等级（IP代码）》
SDJ25-85 《并联电容器成套装置设计技术规范》
GB/14598.3-1993 《电气继电器第五部分电气继电器的绝缘试验》
GB/14598.13-1998 《量度继电器和保护装置的电气干扰试验
第1部分1MHz脉冲群干扰试验》
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
DL/T597-1996 《低压无功补偿控制器订货技术条件》
Q/XJ 20.50-1998 《继电器、继电保护及自动化装置技术要求》
JB 7113-93 《低压并联电容器装置》
JB 7115-93 《低压无功就地补偿装置》
GB 3983.1-89 《低压并联电容器装置》
GB 12747-91 《自愈式低电压并联电容器》
GB/T 14549-93 《电能质量公用电网谐波》
二、主要技术条件
1、运行环境条件
1.1 周围空气温度
最高温度：60℃（24小时内平均值≤40℃）。
最热月平均温度：35℃。
最低温度：-10℃。
最大日温差：25K。
1.2 海拔高度：不超过2000m。
1.3 最大风速：35m/S。
1.4 环境湿度：
日平均相对湿度不大于95%。
日平均水蒸气压力值不超过2.2kPa。
月平均相对湿度不大于90%。
月平均水蒸气压力值不超过1.8kPa。
1.5 地震烈度：8度。
1.6 污秽等级：II级或III级。
1.7 安装场所：无功补偿装置用于户外安装。
2、工程条件
额定电压：三相380V，电压偏移-25% ~ +15%。
频率： 50Hz，允许偏差±5%。
额定电流（电流互感器二次）： 5A。
三、装置主要技术参数
1. 测量精度
电压：±0.5%，
电流：±0.5%，
功率因数：±1.0%,
有功功率/无功功率：±1.0%
有功电能/无功电能：±1.0%
时钟误差: 一年的时钟误差不大于5秒。
2．动态响应时间
快速(小于100ms)。
3．自动运行方式
停电自动退出，送电后能自动恢复。
4．安全保护
设有过压、欠压、相序、缺相、短路、过热、自诊断故障、空载、停电、雷击等保护措施。
5．控制方式
自动和手动。
6．通讯
具有RS232通讯接口，与数据采集器或其他电脑终端通信，通信波特率：57600bps，并支持现场优盘抄表。.
7．箱体
箱体采用不锈钢材料或镀锌钢板加工，表面涂敷处理，箱体外表进行滴水处理防止表面积水。外观色泽统一、完美，具有永久的防锈能力。
8. 绝缘性能
标准大气条件下绝缘电阻大于100MΩ
9．控制参数
无功功率，动作误差不大于±20%。
10．介质强度
相间及相对地能够承受交流2500V历时1min的工频耐压实验而无击穿、闪络及元件损坏现象；辅助回路对地能够承受交流2000V历时1min的工频耐压实验而无击穿、闪络及元件损坏现象。
11．掉电后数据保存时间
10年。
12．数据存储容量
线路运行数据最新78天，电容投切记录最新4096条。
13．投切元件
广州天梭FKB智能复合开关。
四、装置配置及补偿方式
装置的补偿方式采用混合补偿方式，粗补细补及共补分补相结合，相同容量的电容自动循环投切，先接通的先分断，后分断的后接通。共补电容器采用△接法，投切元件采用三相复合开关。根据补偿电容的总容量合理分配共补及分补各组的容量和组数，其配置如下表1所示：
表1 补偿方式
五、安装原理图及电气连结图
装置的进线孔、状态指示灯及固定螺丝孔均在柜体底板上，三相四线电缆从底板进线孔接到自动空气开关的上端，N线至装置内的N端上，柜体外壳必须可靠接地。地板下方的四个固定螺丝孔，用四个M10X40螺栓固定在所配支架附件上。如安装在户外电杆上，低压补偿装置的底部离地面不低于2.5米。装置安装原理框图如下：
说明：1．补偿电容柜本身具有智能电网监测仪的所有功能，它监测安装点后线路的运行特性，内有电力电容器、复合开关、控制器及相关保护元件，
安装位置视分支及负载分布而定，一般选在整条主干支路线负载比较集中
的接点位置。
2．如装置安装在变压器变低首端，三相CT穿在主回路上，装置监测整台变压器的运行特性。
电气连结图为
六、安装支架及互感器
第二部分 装置功能
一、控制器
1、控制器功能
1.1 具有可调投入及切出门限设定值，包括延时、过电压、低电压、缺相保护定值的设
置功能，并可实现反向保护。
变压器侧
低压用户侧
用6X2.5mm 2电缆接至监控仪的电流测量接线端子，极性自检
根据补偿总容量选择适当大小的电缆4
条，接至断路开关的输入端
1.2 根据补偿要求投入及切出门限设定值可以选择不同的控制参数，包括无功功率、电
压、功率因数、时间等，参数设定可采用动态跟踪自动设定和人工设定两种方式。
1.3对于分组投切电容器组的，具有循环投切设置功能。
1.4 具有软件闭锁、谐波监测、数据采集功能。
1.5 具有工作电源显示、输出回路工作状态显示、缺相保护显示等功能。
1.6 具有统计总投运时间、电容器（组）投入时间、电容器（组）投运率等功能。
1.7 实现就地通过遥控器对动态补偿装置运行数据抄录和对动态补偿装置功能进行检
查。当使用低压载波通信时，可接入配变负荷监测等系统，实现动态动态补偿装置运行数据的通信和监控。
1.8 可实现人机接口＋键盘的操作。
1.9 具有失压保护、过流保护、温度保护和谐波保护。
1.10 控制参数设置：
（1）门限系数：0.6～1.6；步长0.1；出厂预置1.1
（2）投切延时：动态20～500ms；静态1～100s；出厂预置30s
（3）过压保护：240～260V；步长5V；出厂预置245V
（4）欠压保护：180～150；步长5V；出厂预置165V
2、性能特点
2.1 灵敏度
控制器灵敏度不大于0.2A
2.2 动作误差
控制器动作误差用相对误差表示，它等于控制器投入门限或切出门限的实测值与设定值的差值除以设定值。
控制参数为电压值，动态补偿装置动作误差不大于±2%；
控制参数为功率因数，动态补偿装置动作误差不大于±2%；
控制参数为无功功率，动态补偿装置动作误差不大于±20%；
控制参数为时间，动态补偿装置动作误差不大于±2%。
2.3 过电压保护
过电压保护动作值应在系统标称值的105%-120%之间可调，动作回差6-12V。
2.4 断电保护
断电后，所有数据保持时间大于10年。
2.5 缺相保护
动态补偿装置具有缺相保护功能，在发生缺相或中性线断线时，保护回路能实现速切。
2.6 控制器的工作电源及电压模拟量输入端设有短路保护器件，当控制器内部发生短路故障时，该保护器件能可靠动作。
3、基本功能
3.1．连续测量和存储配变等时间隔（机定为每一小时）的如下电量：
（1）A、B、C三相电压及线电压。
（2）A、B、C三相电流及不平衡电流。
（3）A、B、C三相的功率因数及综合功率因数。
（4）有功电能累计值。
（5）无功电能累计值。
（6）电流不平衡度。
（7）配变的负载率。
（8）三相3-15次电压、电流的THD值。
3.2．连续计算和存储每天如下的峰值及电量累计量
（1）每天A、B、C各相电压最高峰值及其出现的时间。
（2）每天A、B、C各相电压最低谷值及其出现的时间。
（3）每天A、B、C各相电流最大峰值及其出现的时间。
（4）每天有功功率最高峰值及其出现的时间。
（5）每天A、B、C各相电压超高电压（机定107%）运行的累计时间（精确到秒）。
（6）每天A、B、C各相电压超低电压（机定93%）运行的累计时间（精确到秒）。
（7）记录停电时刻、来电时刻，每天配变停电时间的累计（精确到秒）。
（8）每天有功电能累计值。
（9）每天无功电能累计值。
3.3．记录区间电容投切情况
（1）记录每组电容的投切时刻。
（2）每记录装置投入总次数、切出总次数
4、显示/指示功能
4.1 控制装置面板上装有1个大屏幕液晶点阵显示和4个按钮，它能选择显示如下内
容：
（1）安装点 A、B、C三相电压瞬时测量值。
（2）安装点 A、B、C三相无功电流瞬时测量值。
（3）安装点A、B、C三相功率因数瞬时测量值。
（4）安装点A、B、C三相电压瞬时谐波棒形图及各次谐波分量。
（5）安装点有功功率和无功功率瞬时测量值。
（6）安装点有功电能和无功电能累计值。
（7）查询和修改CT变比参数。
（8）显示装置设定电容补偿参数，包括延时时间、投入门限、切出门限、电压高限、电压低限，动作回差。
（9）显示装置设定各组补偿电容参数，包括电容容量，额定电压，接法。
（10）各组电容的投入状态指示。
（11）线路负载滞后、超前特性指示。
2．柜体外部设置电源、各组电容投切状态指示灯。
5、参数设置功能
动态补偿装置的参数设定都是通过数据采集器键盘输入，确认后从装置的通信接口传输到控制器内存器中，掉电后能保存10年不会丢失数据。
参数设定包括：延时时间、过电压、低电压、投入门限及切除门限和每组电容器的耐压值、容量、接线方式。
参数的设定具有自诊断功能，超范围发出输入错误报警提示。有关参数范围如下：
电压高限：共补电容器：400V-460V，分补电容器：230-270V
电压低限：共补电容器：300V-370V，分补电容器：170-210V
延时时间：10-120秒
6、系统保护功能
6.1 电压保护
当电网的电压实际值大于电压高限时，欠无功不投，已投的全部在60秒内切出。
6.2 缺相保护
在发生缺相或中性线断线时欠无功不投，已投的全部在60秒内切出。
6.3 断电数据保护
断电后，所有统计数据及设置参数保证在10年内不会丢失。
6.4 短路保护
工作电源及电压模拟量输入安装有，当控制器内部发生短路故障时，快速熔断器能可靠
动作。
6.5 防雷措施
柜内安装避雷器，防止雷电冲击。
6．程序自恢复功能
系统设置软硬件看门狗功能，保证系统不出现死机现象。
二、复合开关
FKB系列智能三相复合开关作为低压无功补偿成套设备控制电容器投切的专用开关，它代替传统的交流接触器和可控硅等投切元件，以其优越的控制性能指标、高运行稳定，将是电容无功补偿新一代的投切元件。
其主要特点是将交流接触器和可控硅的使用优点结合在一起，投电容器时，保证电压过零合闸；切电容时，保证电流为零关断。无接触器控制引起的涌流、谐波注入及触点烧损现象，更无可控硅控制带来的高温升高能耗问题。
1. 使用条件
1.1 环境条件
（1）湿度： -40℃一70℃；
（2）相对湿度：＋40℃时95％；
（3）海拔：2000m以下；
（4）振动：不允许有较强烈的振动和冲击。
1.2 工作条件
（1）输入控制量：
电平信号：高电平(4V-32V)投，低电平0V切。
（2）工作电源：交流：12-16V
（3）功耗：不大于1VA
1.3 安全性能
（1）绝缘电阻：正常条件下不小于10MΩ；
（2）绝缘强度： AC2500V/50HZ 1min；
（3）防护等级： IP30。
2.功能特征
2.1 控制功能
（1）自动搜索最佳投入点，迅速响应；
（2）开关动作时,电压过零合闸，电流过零分闸。
2.2．保护功能
（1）缺相时开关自动报警；
（2）系统停电时，开关自动跳闸，响应时间不大于0.2S；
（3）开关工作电源异常时，开关自动跳闸，响应时间不大于0.2S；
2.3．显示功能
开关具有合、分位置状态显示，故障报警显示。
3. 性能特征
3.1 开关接触电阻小于等于0.03Ω。
3.2 触点无方向性。
3.3 开关在额定电流负载下温升不大于5℃。
3.4 系统电压处于额定电压的±20％范围内,开关正常工作。
3.5 开关投入时涌流不大于3倍的电容器额定电流。
3.6 开关动作响应时间(从开关接到命令到开关到位时止)小于等于110ms。
3.7 切电容后2分钟才可再一次进行投电容，投电容转到切电容无时间限制。
3.8 在电容器端子间的残余电压不大于额定电压的100％时可再次过零投入。
3.9 使用寿命：10万次以上。
三、电容器
低压电容器可选用桂林电容器厂的产品，运行中能承受长期工频电压不大于 1.1Un，过电压和过电流符合ICE国际标准。
四、零配件选配件要求
乙方对所提供的补偿装置中的零配件和选配件质量向需方负责，交货时注明主要零配件的生产厂家、型号、标准、批次等，并提供相应的出厂和验收证明。厂家保证在10年装置中主要零配件的供应。
五、监督制造
1．供方在生产前将补偿装置内部空间结构图、柜内所有元件选用的型号、参数、厂家等资料提交给需方，经确认后生产，否则，需方有权要求供方更改其认为不满足的产品。
2．需方对设备关键工序实行监造和见证。供方在总装及出厂试验等工序开始前 5 天以文字通知需方，需方在3天内以文字答复供方。
六、试验
补偿装置按照有关国家标准和行业标准规定的项目、方法进行试验。试验项目：
1．绝缘试验：包括雷电和操作冲击试验、1min工频耐压试验、控制回路的1min工频耐压试验。
2．长期工作时发热试验。
3．用户需要的协商试验项目。
七、包装、运输
1．包装
1.1 供方根据国家标准和需方的实际运输条件，将设备和所有零部件采用适合于铁路、
公路和水路远途运输的包装箱进行包装好，并将全套安装使用维护说明书、产品合
格证明书、产品外形出厂图、运输尺寸图、产品拆卸件一览表、装箱单、铭牌图或
铭牌标志图以及备品备件一览表等包装防止受潮。
1.2 大件和重件在运输文件中附上尺寸图和重量。并提供起吊图纸和说明，包装箱上有
起吊标志。
1.3 所需备品备件及专用工具与仪器仪表装在箱内，在箱上注明“专用工具”、“仪表仪
器”，以与本体区别，并标明“防尘”、“防潮”、“防止损坏”、“易碎”、“向上”、
“勿倒”等字样，同主设备一同发运。
1.4 包装箱连续编号，箱外壁的文字与标志耐风吹日晒，不因雨水冲刷而模糊不清，内
容如下：
（1）合同号；
（2）收货单位名称及地址；
（3）名称及型号；
（4）毛重和总重；
（5）包装箱外形尺寸；
（6）制造厂名称；
（7）包装箱储运指示标志：“向上”、“防潮”、“小心轻放”、“由此吊起”等字样。
1.5 凡因包装不良而造成一切损失由供方自负。
2．运输
2.1 供方负责将设备安全运抵需方指定的地点。设备从生产厂家至需方指定地点的运输和
装卸全部由供方完成。
2.2 运输方式：公路汽车运输或由双方协商确定。
2.3 在设备启运时，供方应以最快捷的方式通知需方以下内容：
（1）设备名称；
（2）件数、件号、重量；
（3）合同号；
（4）货运单号；
（5）达到港（站）；
（6）设备发出日期。
2.4 设备运抵后供方收到需方通知的五天内，供方派人免费进现场指导安装、调试及操作培训，所需器械和仪表由供方自行解决，并保证设备的安装质量。
八、供货范围
九、技术文件
在签订技术协议10天内，乙方向甲方提供最终版本的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
1．乙方在签订合同后提供的图纸
1.1 安装基础图。
1.2 一次接线图。
1.3 按设计需要随时开展设计联络工作，提供相关资料，以保证甲方期要求。
1.4二次接线图，图纸经甲方确认后可安排生产。
2．设备交货时乙方提供的技术文件
2.1 产品合格证，包括合证书、主要组部件合格证书。
2.2 产品试验报告，包括出厂、型式和特殊试验报告、主要组部件试验报告。
2.3 使用说明书。
2.4 其它主要部件的使用说明书。
2.5 运行、检修手册及有关资料。
2.6 备品备件等清单。
2.7 装箱清单。
十、其他
本协议如有不尽事宜，甲乙双方友好协商解决。本协议一式八份，甲方持七份，乙方持一份，设计方持一份。
甲方：**供电局
甲方代表：
联系电话：
传真：
日期：2008年月日
乙方：**有限公司
乙方代表：
联系电话：
传真：
日期：2008年月日
设计方：**设计有限公司
设计方代表：
联系电话：
传真：
日期：2008年月日
项目编号：陕西斯瑞工业有限责任公司真空感应中频熔炼炉无功补偿改造项目 编写：王海龙 会审： 审定： 批准： 2013年01月20日
目录1．无功补偿的经济意义 2.公司中频炉的电路分析 3.效益分析 4.中频熔炼电源的改进方案 5.配电室的无功补偿配套方案 6.联系电话
一、无功补偿的原理及经济意义 1.无功补偿的原理 功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率; 不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率 例如磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在纯感元件中作功时,电流超前于电压90度 电流通过元件中作功时,电流滞后电压90度同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角接近0度，也就是尽可能使电压、电流同相位，使电路呈现纯阻性电路的特性。这样电路中电流最小，那么流过整个闭合回路的电路中的损耗最小，负载的转换效率最高，这就是无功补偿的原理，工厂企业的设备主要是各种电机及感性负载具体分析如下： 电机数学模型 以二相导通星形三相六状态为例，为了便于分析，假定： a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称； b)忽略齿槽、换相过程和电枢反应等的影响； c)电枢绕组在定子内表面均匀连续分布； d)磁路不饱和，不计涡流和磁滞损耗。 则三相绕组的电压平衡方程可表示为： (1) 式中：为定子相绕组电压(V)；为定子相绕组电流(A)；
Q/…… 吉林省电力有限公司企业标准 0.4kV低压无功补偿装置 技术规范 2006-9-17发布 2006-9-17实施 吉林省电力有限公司发布
目次 前言 (Ⅱ) 1.范围 (1) 2. 规范性引用文件 (1) 3 使用条件 (1) 3.1 环境条件 (1) 3.2 运行条件 (1) 3.3 系统条件 (1) 4 技术要求 (1) 5 装置功能 (2) 6 试验 (2) 7 技术服务 (2) 8在卖方工厂的检验、监造 (3) 9包装、运输和贮存 (3)
前言 为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。 本标准由吉林省电力有限公司提出并归口。 本标准主要起草单位：吉林省电力有限公司生产部 本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静
0.4kV低压无功补偿装置技术规范 1范围 本标准规定了吉林省电力有限公司0.4kV低压无功补偿装置使用条件、主要技术参数和要求、试验、运输等。 本标准适用于吉林省电力有限公司0.4kV低压无功补偿装置的招标通用订货，是相关设备通用订货合同的技术条款。 2规范性引用文件 GB/T15576-1995 低压无功功率静态补偿装置总技术条件 DL599-1996 城市中低压配电网改造技术导则 JB7113-1993 低压并联电容器装置 3使用条件 3.1环境条件 3.1.1海拔高度：≤1000m 3.1.2空气温度 最高温度：+40℃ 最低温度：-40℃ 最大日温差: 25K 3.1.3最大风速: 35m/s 3.1.4最大覆冰厚度：10mm 3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95% 3.1.6日照强度：≤1.1kW/m2 3.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。分析计算的安全系数不小于1.67）。 3.1.8污秽等级：级 a）Ⅲ级 b）Ⅳ级 3.2运行条件 安装方式：户内/户外 3.3系统条件 3.3.1系统额定电压：0.4kV 3.3.2系统额定频率：50Hz 4主要技术参数和要求 4.1名称：配电监测与动态无功补偿箱 4.2外形尺寸：600(宽)×400(深)×600(高) 4.2.1地角尺寸：按深度方向打长孔320-340mm，ф14孔。 4.2.2柜体颜色：灰白色 4.3主要订货参数： 4.3.1输入电压：0.4kV（安装点电压） 4.3.2负荷特性：较重

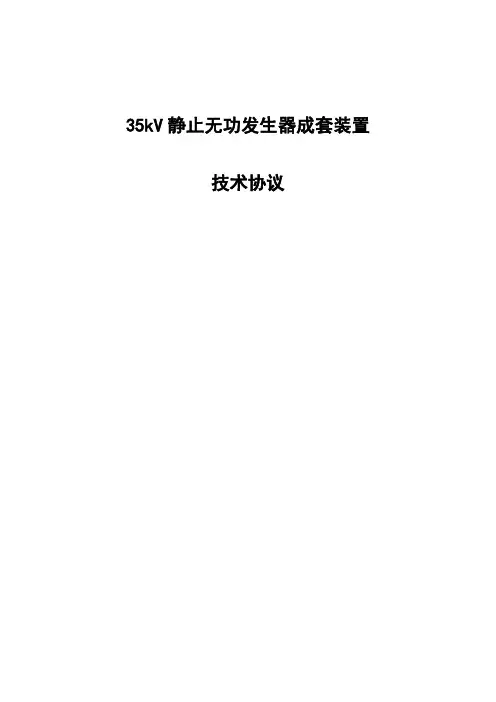

35kV静止无功发生器成套装置 技术协议
第一节技术协议 一. 总则 1. 本技术协议书仅适用于中铝能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)的加工制造和供货。技术协议中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 2. 本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文，供方应提供符合本技术规引用标准的最新版本标准和本技术协议技术要求的全新产品，如果所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。 3. 本技术协议将作为订货合同的附件，与合同具有同等的法律效力。本技术协议未尽事宜，由合同签约双方在合同谈判时协商确定。 4. 供方保证提供的产品符合安全、健康、环保标准的要求。供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。 5. 本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。 6. 若供方所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由需方确定。 二. 标准和规 1. 合同设备包括供方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应
的标准规或法规的最新版本或其修正本的要求。 2. 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求,当上述标准不一致时按高标准执行。 3. 供方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期有效的任何修正和补充都应包括在。 DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》 DL/T597-1996 《低压无功补偿控制器订货技术条件》 GB/T 11920-2008《电站电气部分集中控制设备及系统通用技术条件》 GB 1207-2006 《电磁式电压互感器》 SD 325-89 《电力系统电压和无功电力技术导则》 DL/T 840-2003 《高压并联电容器使用技术条件》 GB 50227-2008 《并联电容器装置设计规》 GB 311.1-1997 《高压输变电设备的绝缘配合》 GB 311.2-2002 《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB 311.3-2007 《绝缘配合第3部分：高压直流换流站绝缘配合程序》 GB/T 311.6-2005 《高电压测量标准空气间隙》 GB/T 11024.2-2001《标称电压1kV以上交流电力系统用并联电容器第2部分：耐久性 试验》 JB/T 8170-1995 《并联电容器用部熔丝和部过压力隔离器》 GB 50227-2008 《并联电容器装置设计规》
一、基本要求： 适用规范及标准： 生活污水处理装置按中国船级社《钢质海船入级与建造规范》及其修正案(合同签定时的最新版)进行设计和制造，并满足国际海事组织IMO-MEPC 159(55)的规定。 按CCS要求进行检验的设备、随机主要附件、主要零件、辅助设备等，均需得到检 环境条件： 生活污水处理装置使用环境条件满足中国船级社有关无限航区的各项要求： 环境温度：45℃ 绝对大气压：0.1MPa 海水温度：32℃ 相对湿度：60% 能在潮湿空气、盐雾、油雾、霉菌、船舶正常营运中产生的振动和冲击下正常使用。纵、横倾要求： 横向：横倾：15o；横摇：22.5o 纵向：纵倾：5o；纵摇：7.5o 计量单位及标准： 供货方提供的设备及所涉及的相关图纸资料采用国际单位或中华人民共和国法定计量单位。 所有阀件、附件及接头等均采用GB、CB标准，法兰采用ISO标准。 投标技术规格书要求用中文，如果附有其他文字，则以中文为准。 铭牌与标识： 所有铭牌采用不锈钢材质，电泳覆盖黑底白字阳文，中英文标识，螺丝固定。 油漆颜色：生活污水处理装置及附属设备外表颜色由制造厂提供色卡，由船东选择决
定。 二、技术参数： 型式：生化法 型号：WCBx-40 数量：1台/船 适用人数、处理能力：40人，3.08m3/day 排放标准：满足国际排放标准： 生化需氧量(BOD5)≯25mg/L 化学需氧量(COD)≯125mg/L 总悬浮固体(TSS)≯35mg/l 大肠菌群数(Coli form)≯100个/100ml PH值：6~8.5 余氯：≯0.5mg/L 消毒方式：臭氧消毒 电动机：IP44；F级 电控箱：IP44；F级 电源：交流380V，3?，50Hz 其他：装置具有手动/自动循环粉碎；手动/自动排放； 自动消毒功能 装置主要附件技术参数 a 粉碎泵1台 型号：1CWF－11 排量：10m3/h 扬程：11m 电机功率： 1.1kw b 气泵2台 型号：CYBW－10 排量：10m3/h 排气压力：60kpa 电机功率：0.37kw c 排放泵1台 型号：25CGW-10-15 扬程: 15m 流量：10m3/h 功率 1.1 kw
课程设计 并联电容器无功补偿方案设计 指导老师：江宁强 1010190456 尹兆京
目录 1绪论 (2) 1.1引言 (2) 1.2无功补偿的提出 (3) 1.3本文所做的工作 (3) 2无功补偿的认识 (3) 2.1无功补偿装置 (3) 2.2无功补偿方式 (4) 2.3无功补偿装置的选择 (4) 2.4投切开关的选取 (4) 2.5无功补偿的意义 (5) 3电容器无功补偿方式 (5) 3.1串联无功补偿 (5) 3.2并联无功补偿 (6) 3.3确定电容器补偿容量 (6) 4案例分析 (6) 4.1利用并联电容器进行无功功率补偿，对变电站调压 (6) 4.2利用串联电容器，改变线路参数进行调压 (13) 4.3利用并联电容器进行无功功率补偿，提高功率因素 (15) 5总结 (21) 1绪论 1.1引言 随着现代科学技术的发展和国民经济的增长，电力系统发展迅猛，负荷日益增多，供电容量扩大，出现了大规模的联合电力系统。用电负荷的增加，必然要
求电网系统利用率的提高。但由于接入电网的用电设备绝大多数是电感性负荷，自然功率因素低，影响发电机的输出功率; 降低有功功率的输出; 影响变电、输电的供电能力; 降低有功功率的容量; 增加电力系统的电能损耗; 增加输电线路的电压降等。因此，连接到电网中的大多数电器不仅需要有功功率，还需要一定的无功功率。 1.2无功补偿的提出 电网输出的功率包括两部分：一是有功功率；二是无功功率。无功，简单的说就是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。电机和变压器中的磁场靠无功电流维持，输电线中的电感也消耗无功，电抗器、荧光灯等所有感性电路全部需要一定的无功功率。为减少电力输送中的损耗，提高电力输送的容量和质量，必须进行无功功率的补偿。 1.3本文所做的工作 主要对变电站并联电容器无功补偿作了简单的分析计算,提出了目前在变电站无功补偿实际应用中计算总容量与分组的方法,本文主要作了以下几个方面的工作: 对无功补偿作了简单的介绍，尤其是电容器无功补偿，选取了相关的案例进行了简单的计算和分析。 2无功补偿的认识 2.1无功补偿装置 变电站中传统的无功补偿装置主要是调相机和静电电容器。随着电力电子技术的发展及其在电力系统中的应用，交流无触点开关SCR、GTR、GTO等相继出现，将其作为投切开关无功补偿都可以在一个周波内完成，而且可以进行单相调节。如今所指的静止无功补偿装置一般专指使用晶闸管投切的无功补偿设备，主要有以下三大类型: 1、具有饱和电抗器的静止无功补偿装置； 2、晶闸管控制电抗器、晶闸管投切电容器，这两种装置统称为SVC 3、采用自换相变流技术的静止无功补偿装置——高级静止无功发生器。
10kV高压无功自动补偿装置书范规技术
月○二一年○三 目录 1. 总则 ....................................... 错误！未定义书签。 2. 引用标准 ................................... 错误！未定义书签。 3. 设备的运行环境条件 ......................... 错误！未定义书签。 4. 功能规范 ................................... 错误！未定义书签。 5. 设备规范 ................................... 错误！未定义书签。 6. 控制器的主要技术指标 ....................... 错误！未定义书签。 7、微机保护单元的主要技术参数及性能要求 ....... 错误！未定义书签。 8、电容器组投切专用永磁真空开关主要技术参数及性能要求错误！未定义书签。9．电容器主要技术参数及性能要求： ............. 错误！未定义书签。10．电抗器的主要技术参数及性能要求： .......... 错误！未定义书签。11．放电线圈的主要技术参数及性能要求： ........ 错误！未定义书签。12．避雷器的主要技术参数及性能要求： .......... 错误！未定义书签。13．成套装置的其他技术要求： .................. 错误！未定义书签。 14. 质量保证和试验 ............................ 错误！未定义书签。 15. 工作及供货范围 ............................ 错误！未定义书签。 16. 技术文件及技术图纸 ........................ 错误！未定义书签。 17. 包装、运输和贮存 .......................... 错误！未定义书签。 18. 现场服务 .................................. 错误！未定义书签。 19. 其它 ...................................... 错误！未定义书签。 1 1. 总则
内蒙古昌华农业发展有限公司20MWp光 伏发电并网项目 35kV静止型动态无功补偿成套装置 技术协议 需方： 设计方： 供方： 2014年08月
1 总则 1.1.本技术协议书仅适用于静止型动态无功补偿成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 技术协议中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2. 本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范引用标准的最新版本标准和本技术协议技术要求的全新产品，如果所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。 1.3. 本技术协议将作为订货合同的附件，与合同具有同等的法律效力。本技术协议未尽事宜，由合同签约双方在合同谈判时协商确定。 1.4. 供方保证提供的产品符合安全、健康、环保标准的要求。供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。 1.5. 本技术协议提出了对SVG技术参数、性能、结构、试验等方面的技术要求。 1.6. 若供方所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由需方确定。 2 工程概况 工程规划容量为30MW，建设1×31.5MVA三相双绕组有载调压变压器（本期为1×31.5MVA），电压等级66kV/35kV。本工程安装1台（容量31.5MVA）升压变压器，电压比66±8×1.25%/35kV。 成套装置招标方提供1台六氟化硫断路器供SVG无功补偿成套装置。 66kV母线设备短路水平：31.5kA（有效值）； 35kV母线设备短路水平：31.5kA（有效值）； 主变压器技术参数：型号：SZ11-31500/66
地下水处理装置 技 术 协 议 需方： 供方：服务股份有限公司
一、概述 1.1 设计背景 根据沙特物探项目将地下水处理为生活饮用水的需求，特为其设计制造本装置。该装置采用先进的连续微滤和两级反渗透工艺，脱盐淡化电导率在36000μS/cm以下的地下水苦咸水、海水，产水水质达到世界卫生组织（WHO）生活饮用水卫生指南标准。设计日产水能力150T。 1.2技术特点 该装置针对沙漠地下苦咸水乃至海水等人类不可饮用水，以二十一世纪高新技术之一的液体分离膜技术为核心，集成微波紫外线消毒器、PLC编程智能化控制等多项国际先进技术，适于野外现场制取生活饮用水。具有如下优点： ①出水水质良好，符合饮用水水质标准，可直接饮用。 ②系统核心技术是一种物理过滤过程，不会产生副产物，出水水质只取决于膜自身的性质，如膜孔径、选择性等，与原水水质无关，抗负荷冲击性好。 ③产品水有效去除了各种微生物（包括寄生虫、细菌、病毒等）、有机物、胶体及重金属等物质，最终产水经国际先进的微波紫外线消毒器消毒，安全可靠。 ④配置50Hz/60 Hz变频电源，能够适应外界不同电流频率的供电。 ⑤膜分离过程不发生相的变化，与其它方法相比能耗较低，因此又称节能技术。其能耗仅为电渗析法的1/2，蒸馏法的1/40。 ⑥采用自控编程PLC控制，实现了自动化和智能化控制，降低管理费用。 本系统针对客户实际情况和特点进行精心设计，吸收和采纳国内外同行优点，并在多处核心环节采用独有先进技术，使之更具有技术先进性和可靠性。
二、设备简介 2.1 基本参数： 适应温度：5℃～+55℃ 处理水量：150m3/d（峰值处理水量7m3/h） 装置总功率：约100kW 耐用寿命：10年 平均耗电：75kW/h 净重：两个集装箱各10吨 外型尺寸：每个集装箱8m×3.3m×3m，共两个。 人员需求：管理维护人员1名 注：系统内消耗化学药品主要是膜清洗的辅助药品，不具毒性。 2.2 设备核心工艺流程框图
承德建龙低压变压器无功改造节电计算和效益分析 根据现场测试，变压器大小，谐波情况，综合结算各配电室补偿情况如下：
最终确定补偿容量为21920Kvar。 我们选择设计480V电容，运行电压为400V，实际补偿容量为安装容量的0.694，实际补偿容量为： 实际补偿容量=21920×0.694=15212.48Kvar 考虑到设备启停及其他运行情况，补偿量也就在70%左右，实际投入补偿容量为：实际投入补偿容量=15212.48×0.7=10648.736 根据计算标准： 年可节电量=补偿容量×无功经济当量×年运行时间 “补偿容量”为实际投运的补偿容量，单位是kva “年运行时间”按照一年运行333天计算，为8000小时 “无功经济当量”按照国家标准GB12497《三相异步电动机经济运行》中的规定：KQ 为无功经济当量 当电动机直连发电机母线KQ=0.02～0.04 二次变压取KQ=0.05～0.07 三次变压取KQ=0.08～0.10； 这个标准的规定是适用于异步电动机的，当然也可以参照适用于其他无功负荷。 计算结果如下： 我们补偿在变压器二次侧，所以无功经济当量KQ取最小0.05 年可节电量=10648.736×0.05×8000=4259494.4度
综合分析： 一. 每年节约电量4259494.4度 二. 降低线路损耗 三. 无形效益分析： 1通过无功补偿提高功率因数，降低母线电压波动，提高供电质量 2降低总降压变电所的无功补偿和谐波治理压力，为优化主变容量费创造有利条件。 3通过滤除谐波，延长变压器和电机等电气设备使用寿命，防止对全厂电网的污染，提高电气系统稳定性 我公司生产的低压动态滤波补偿装置不但有补偿功能还有滤波功能，可以大幅减少系统谐波。对电器设备有很大的好处，下面介绍一下谐波的危害. 谐波的危害： 1无功补偿柜损坏：不能投切、投切开关烧毁、保险丝烧断、电容炸裂。 原因：是电容对高频的谐波电流呈低阻抗，电容过载；同时谐波电流诱发谐振，电容上产生更大的谐波电流，烧毁无功补偿装置。 2变压器、电缆过热：绝缘损坏、寿命缩短、噪声大、发热严重、降低输电能力 原因：绕组的损耗与频率的平方根成正比，铁芯的损耗与频率的平方成正比，在集肤效应作用下，高频的谐波电流会造成变压器电缆电机等用电设备发热严重；一些整流变压器带载的直流电机、变频器、中频炉等谐波源设备，经常出现变压器仅仅达到50%负荷时，就温度过高；一些冶炼、铸造厂在正常用电 时电缆放炮、变压器烧毁现象也屡见不鲜。 3电机、轴承损坏：电机噪声大、温度高、绕组烧坏、轴承表面损伤 原因：谐波电流加在电机上，导致高频电流和负序电流产生，造成绝缘损坏，电机发热；高频电流通过杂散电容流过轴承，轴干与轴瓦间导电，断续产生火花形成电弧烧蚀表面。
变电站工程TSC+HVC无功补偿技术规格书 02月
1.总则 1.1本技术规范书用于变电站工程高压( TSC+HVC) 无功功率补偿项目。在本规范书中提出了该设备的功能、性能, 结构、参数、动力及控制、综合保护方面的技术要求。解释权归买方。 1.2本技术规范书提出的是最低限度的技术要求, 并没有对一切技术细节作出规定, 没有充分引述有关标准和规范的条文, 供方应提供符合本技术规范和相关的国际、国内有关标准的优质产品, 并提供产品型式试验报告, 对国家有关安全、环保等强制性标准必须满足其要求。 1.3如果供方没有对本规范书中的条文提出书面异议, 则意味着供方提供的产品完全符合本技术规范和有关的国标要求。否则, 由此引起的异议由供方负责。 1.4本技术规范书所使用的标准如遇有与供方所执行的标准发生矛盾时, 按较高标准执行。 1.5在合同签订后, 需方有权提出因标准、规范、规程、现场条件变化而产生的修订要求, 具体事宜由供、需双方协商确定。 1.6本技术规范书经供需双方确定后作为合同的技术附件, 与合同正文有同等效力。 1.7供方在投标书中应采用国际单位制。 1.8设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中, 由此引起的专利纠纷和费用全部由供方负责。 1.9供方对变电站工程高压( TSC+HVC) 无功功率补偿成套设备负
全责( 包含辅助系统、电控设备、综合保护设备) , 由此引起的引进费用也由供方全额承担。 1.10本工程要求投标方提供高压TSC、HVC的型式试验报告及高压生产许可证, 并具有三套以上煤炭行业的供货业绩。 2.招标项目名称及内容 成套装置安装在下列范围内: 宽( 9800) ×深( 1800) ×高( 2600) 3．采用的标准 GB50227-95 《并联电容器成套装置设计规范》 GB3983.2-1989 《高压并联电容器》 JB7111-93 《高压并联电容器装置》 DL/T604-1996 《高压并联电容器装置订货技术条件》 GB50227-95 《并联电容器装置设计规范》 DL462-1992 《高压并联电容器用串联电抗器订货技术条件》GB15166.5-1994 《交流高压熔断器并联电容器外保护用熔断器》JB5346-1998 《串联电抗器》 GB10229-1988 《电抗器》 GB11032- 《交流无间隙金属氧化锌避雷器》
汾西河溪沟35kV变电站 新建工程 MSVC型高压动态无功补偿装置 技术要求 山西致雨电力设计有限公司SHANXIZHIYUDIANLISHEJI YOUXIANGONGSI 二O一一年七月太原
一、总则 1.本技术规范仅适应于孝义汾西河溪沟35KV变电站工程MSVC型高压动态无功补偿装置。 2.本技术规范列出的技术规范及有关标准和规范条文，保证提供符合本规范和 有关最新工业标准的优质产品。 3.本技术规范作为招标文件的附件，与招标文件具有同等法律效力。 二、设备规范 1.高压动态补偿装置主要执行的标准 GB3983.2 高压并联电容器 GB50227 并联电容器装置设计技术规范 GB5316 串联电抗器 GB11032 交流无间隙氧化锌避雷器 DL442 高压并联电容器单台保护熔断器的订货条件 GB5583 互感器局部放电测量 GB507 绝缘油介电强度测定法 GB1094.1 电力变压器第一部分总则(eqv IEC76-1） GB1094.2 电力变压器第二部分温升(eqv IEC76-2） GB1094.3 电力变压器第三部分绝缘水平与绝缘试验(eqv IEC76-3） GB1094.5 电力变压器第五部分承受短路的能力(eqv IEC76-5） GB/T6451 三相油浸式电力变压器技术参数和要求 GB/T7328 变压器和电抗器的声级测定 GB/T10229 电抗器 GB/T10237 外绝缘空气间隙
JB/T3837 变压器类产品型号编制办法 DL/T596 电力设备预防性试验规程 2.设备使用环境条件 2.1.海拔高度≤1000m 2.2.周围空气温度 最高40℃ 最低-25℃ 最大日温差25℃ 最大风速30m/s 2.3.地震裂度8度 2.4.覆冰厚度10mm 2.5.日照0.1W/cm2 2.6.爬电比距20mm/KV 2.7.辅助电源DC/AC220V 3.工程概况 (1)主变压器最终为2×12.5MVA三相双绕组有载自冷调压变压器，电压等级 35/10kV，本期两台，容量为25MVA； 35kV最终进线4回；本期4回。 10kV出线最终20回；本期16回。10kV现有负荷约13475 kVA (2)本站控制、保护及远动系统采用综合自动化系统，控制电源采用直流220V，按无人值班、有人值守设计。 4.设备概况 4.1.35KV变电所概况以及补偿方案 汾西河溪沟35KV变电站工程两台主变，主变型号：SZ10-12500/35，35+3X2.5%/6.3，正常情况下一用一备。根据负荷统计，10KV两段母线安装1
高低压电容补偿装置 技 术 协 议 供方： 需方： 2018年7月
一、高压无功自动补偿装置 1、产品遵循的主要标准 GB50227-95 《并联电容器装置设计规范》 SD205-87 《高压并联电容器技术条件》 DL492.9-91 《电力系统油质试验方法绝缘油介电强度测定法》DL462-92 《高压并联电容器用串联电抗器订货技术条件》 DL/T653-1998 《高压并联电容器用放电线圈订货技术条件》 JB7111-93 《高压并联电容器装置》 GB11032-89 《交流无间隙金属氧化锌避雷器》 GB10229-88 《电抗器》 GB50150 《电气装置安装工程电气设备交接试验标准》 GB/T5882 《高压电力设备外绝缘污秽等级》 GB3983.2 《高压并联电容器》 GB311.1-97 《高压输变电设备的绝缘配合》 GB/T16927 《高电压试验技术》 GB763 《交流高压电器在长期工作时的发热》 GB11025 《并联电容器用内熔丝和内部压力隔离器》 DL442 《高压并联电容器单台保护用熔断器定货技术条件》DL/T604 《高压并联电容器成套装置定货技术条件》 JB/T8970 《高压并联电容器用放电线圈》 GB/T11024.1-2001《高压并联电容器耐久性试验》 GB50062-92 《电力装置的继电保护和自动装置设计规范》 2、设备主要技术性能参数 2.1 环境条件 2.1.1 安装地点：户内 2.1.2 安装形式：柜式 2.1.3 海拔：≤1000米
2.1.4 环境温度：－25℃/＋55℃最大日温差：25K 2.1.5 环境湿度：月平均相对湿度（25℃）不大于95% 日平均相对湿度（25℃）不大于95% 2.1.6 耐受地震能力：地震烈度：≤8度 地面水平加速度：2.5m/s2 地面垂直加速度：1.25m/s2 2.1.7 污秽等级：Ⅲ级泄露比距不小于25mm /Kv（相对与系统最高电压）2.1.8 安装环境无有害气体和蒸汽，无导电或爆炸性尘埃，无剧烈震动。 2.2 系统运行条件 2.2.1 额定电压： 10KV 2.2.2 最高运行电压： 12KV 2.2.3 额定频率： 50HZ 2.2.4 谐波情况：电抗率6%，能抑制五次及以上谐波 2.2.5 电容器组接线方式：单星形开口三角形电压保护 2.2.6 进线方式：电缆下进线 2.3 设备名称及型号： 2.3.1设备名称：高压无功自动补偿装置 2.3.2设备型号：GGZB10-1800（300+600+900）AK 2.3.3设备数量：1套 3、设备要求： 装置补偿总容量为1800kvar，分三组自动投切，每组投切容量分别为300Kvar、600Kvar、900Kvar。投切开关采用真空接触器。装置采用柜式，整体结构紧凑，美观大方，占地面积小且安装和维修方便。 此装置为户内柜式高压无功自动补偿装置，每套装置采用真空接触器分组投切，投切可靠。装置可根据工频系统负荷的无功功率和电网电压的变化投切电容器。装置采用先进的自动控制器，根据电压优先原则，以所需无功大小自动投切电容器组。自动投切由装置内的控制器控制，控制原则：电压优先，电容器组逐级投切。装置有高可靠性的控制器按照模糊控制策略进行电压无功综合控制。具有手动、自动控制功能，自动与手动互锁，且自动与手动采用分体结构，自动控制部分能实现在线检修。
加药装置技术协议精编 Document number：WTT-LKK-GBB-08921-EIGG-22986
x废水处理站建设工程 加药装置 技 术 协 议 甲方：x 乙方: x 日期：二O一二年四月十日
一总则 x有限公司(以下简称甲方)与x有限公司（以下简称乙方）就x有限公司废水处理站设备采购事宜，甲方向乙方购置的三套加药装置，经双方友好协商，达成以下技术协议： 二概况 1本技术协议书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，乙方保证提供符合现行技术协议书和现行工业标准的优质产品。 2 乙方提供的产品应完全符合甲方以书面方式提出的有关各供货设备的技术条文。 3 在签订合同之后，甲方有权提出因协议标准和规程发生变化而产生的一些补充修改要求，具体款项由甲、乙双方共同商定。 三供货范围 FeSO4一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
PAC一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
PAM一体化加药装置 包括：计量泵、溶药箱、储药箱、平台、控制柜等。 主要设备一览表
四技术参数 FeSO4一体化加药装置 1、整套装置最大外形尺寸：长*宽*高=1900*1700*2500mm 2、溶药罐容积： m3 3、储药罐容积：1 m3 4、计量泵功率： 5、计量泵流量：Q=0-400L/h 6、计量泵压力：P= 7、计量泵调节范围：0-100% 8、搅拌机功率： 9、轴材质：1Cr18Ni9Ti 10、搅拌机轴长：1m 11、桨叶形式：推进式 12、桨叶材质：1Cr18Ni9Ti 13、设备总重：450kg 14、运行重量：1950kg 4.2PAC一体化加药装置
技术方案 项目名称：集团尼龙公司 6kV无功补偿设备
1 现场参数采集 6kV Ⅰ母进线柜参数 有功功率P=3.29MW,瞬时值 无功功率Q=2.27Mvar,瞬时值 电流（线）I=375A ,瞬时值会在389A、410A、420A等波动电压（线）U=5.98kV ,瞬时值会在6kV、6.1kV等波动 功率因数cosφ=0.82 6kV Ⅱ母进线柜参数 有功功率P=4.23MW,瞬时值 无功功率Q=2.86Mvar,瞬时值 电流（线）I=510A ,瞬时值会在520A、550A等波动 电压（线）U=6kV ,瞬时值 功率因数cosφ=0.82，瞬时值 6kV 电容器柜参数 无功功率Q=781kvar,瞬时值 额定电流Ic=75A 电压（线）U=6.1kV ,瞬时值 功率因数cosφ=0.82，瞬时值 2 参数计算 6kV Ⅰ母无功功率Q C1为，目标功率因数为cosφ 2=0.99 Qc P = 带入参数计算为：Q C1=1827kvar 即：在目前的负荷有功功率为3290kW时，需要目标功率因数为0.99，成套电容器设备的输出容量应为1827kvar。 根据GB50227-1995的规定电容器设备的过负荷能力 a. 稳态过电流:装置能在方均根据值不超过1.1×1.30In的电流连续运行。 b 稳态过电压:装置的连续运行电压为1.05UN下表现规定的稳态电压下运行相应的时间。 稳态过电压
所以电容器设备的额定电压选择为6.6/ 运用，使系统中存在了大量的谐波源。这些谐波源产生的谐波会对系统的设备造成严重的影响。例如母线电压互感器谐振等。为了使电容器设备的可靠运行并对谐波进行抑制，需要在电容器回路中串联电抗器进行谐波抑制。对本工程的使用中考虑系统中可能存在的谐波源为电力电子组成的六脉三相整流桥，产生的谐波主要是6k ±1次谐波。主要表现为5次、7次谐波，根据GB50227-2008的规定： 对抑制谐波的电抗器已经进行了规定:当谐波为5次级以上时，电抗率易取4.5%～6.0%；所以在系统中串联6%电抗率的电抗器抑制系统谐波。在电抗器串联后，要达到1827kvar 的补偿容量需要的安装容量为： 2121 ( )1U Q Q U k =??-输出安装 U 1—母线电压 U 2—电容器端电压 k —串联电抗器电抗器率 221 2 ()1)6.6( )16%)18276 2078var U Q k Q U k =?-?=?-?=安装输出（（ 考虑到母线上还有一台1800kW 的异步电动机需要投入电网，在异步电动机在稳定负荷运行时，母线上的有功功率为: 12329018005090P P P kW =+=+=总 在1827kvar 的补偿容量投入后的，把参数反带入公式，此功率因数变为： Qc P = 2cos 0.947?= 所以在电动机设备投入后，功率因数仍然满足要求。 考虑工厂的现有情况，在各级补偿点均进行了无功补偿，并且网络内还有发电机设备，所以PCC 的110kV
张公220kV变电站新建工程无功补偿成套装置 施工方案 四川巴中和兴电力责任有限公司 2015年03月10日
批准：____________ ________年____月____日技术审核：____________ ________年____月____日编写：____________ ________年____月____日
1、编制依据 1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号 2、国家电网公司基建质量管理规定（基建/2）112-2015 3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-2015 4、国家电网公司输变电工程验收管理办法国网（基建/3）188-2015 5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-2015 6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-2015 7、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号 8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号 9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号 10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-2002 11、接地装置冲击特性参数测试导则DL/T 266-2012 12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法 13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW 1852-2012 14、1000kV及以下串补装置施工及验收规范Q/GDW 1853-2012 15、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备 2.1、人员组织 序号作业组单位数量备注 1 施工负责人：冯建国人 1 负责人员组织、质量、安全工作 2 技术负责人：贾忻雁人 1 负责全面技术工作

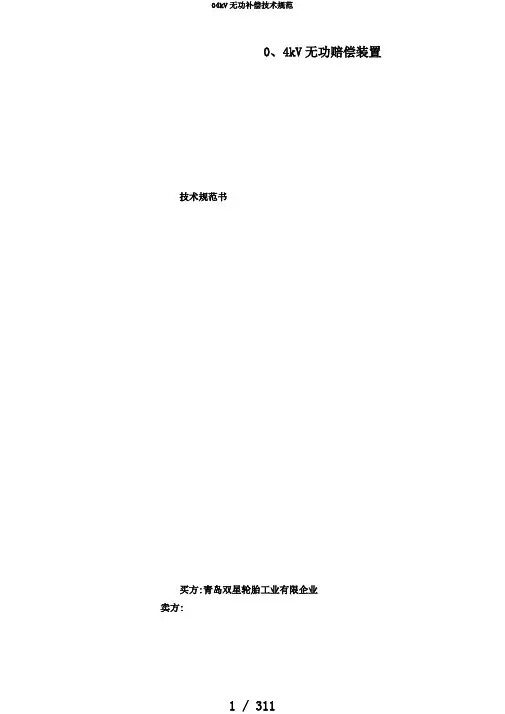

0.4kV无功补偿装置 技术规范书 买方：青岛双星轮胎工业有限公司 卖方： 2015年月 一、总则 1.1 本技术协议适用于青岛双星轮胎工业有限公司环保搬迁转型升级绿色轮胎智能化示范基地电气配套建设项目。它提出了0.4kV无功补偿装置及附属设备功能设计、选材、制造、检测和试验等方面的技术要求。 1.2 为避免无功补偿导致的谐波放大及电容器过电流，采用串联7%电抗器设备，防止五次以上谐波的放大，同时起到分流谐波电流的作用。 1.3 卖方提供的所有图纸、文件、铭牌均用中文，每颗电容应有铭牌，标明：厂名、额定电压、频率、容量等。 1.4 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。卖方应提供符合本协议书和有关最新国家标准、电力行业标准的优质产品。 1.5 本协议书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。 1.6卖方要提供关键元器件清单及供应商质保书和供应能力承诺。 1.7卖方要提供国家权威部门出具的半导体电子开关控制投切电容器成套设备检验报告及CCC认证报告。 1.8本技术规范书经买卖双方确认后作为合同的技术文件，与合同正文具有同等法律效力。随合同一起生效。本协议书未尽事宜，双方协商确定。
1.9卖方需根据图纸中标注的实际容量对无功补偿设备进行合理分组配置。补偿柜外观颜色与低压柜一致（RAL7035）。 二、技术标准 应遵循的主要国家标准和行业标准： GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB50171-2012 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 12747.1-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 12747.2-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 15576-2008 《低压成套无功功率补偿装置》 GB/T 22582-2008 《电力电容器低压功率因数补偿装置》 GB/ 15945-1995 《电能质量电力系统频率允许偏差》 GB/ 12326-2000 《电能质量电压允许波动和闪变》 GB/ 15543-1995 《电能质量电压允许允许不平衡度》 GB/14549-93 《电能质量公用电网谐波》 GB/12325-90 《电能质量供电电压允许偏差》 JB/T 7115-2011 《低压电动机就地无功补偿装置》 JB/T 8958-1999 《自愈式高电压并联电容器》 GB /T 14048.1-2006 《低压开关设备和控制设备》 NB/T 41003-2011 《标称电压1000V及以下交流电力系统用自愈式并联电容器 质量分等》 DL /T 842-2003 《低压并联电容器使用技术条件》 以上仅列出主要标准但不是全部标准。
第一标段 10kV中置式高压开关柜技术规范 b. 安装地点 安装地点：户内。 三、系统概况和运行条件 3.1 系统概况 a. 系统电压 最高电压：12 kV 额定电压：10kV b. 系统额定频率：50Hz c. 系统中性点接地方式：中性点不接地系统 3.2运行条件 a.气象资料 主要气象要素如下： 海拔高度1220m(黄海高程) 历年平均气温8.2 ℃ 历年极端最高气温+40 ℃ 历年极端最低气温-30 ℃ 历年最高日降雨量81.0 mm 多年平均年降雨量183.3 mm 年最多雷暴日数24 天 多年平均雷暴日数43.3 天 b.地震烈度 地震烈度为8度。 c.其他使用条件： 污秽等级：III级。 四.技术要求 4.1引用标准 下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。 GB3906-91 《3~35KV交流金属封闭开关设备》 GB311.1-1997 《高压输变电设备的绝缘配合》 GB763 《交流高压电器在长期工作中的发热》
GB1984-1989 《交流高压断路器》 GB2706 《交流高压电器动、热稳定试验方法》 GB3309 《高压开关设备常温下的机械试验》 GB11022 《高压开关设备通用技术条件》 DL/T404-1997 《户内交流高压开关柜订货技术条件》 GB50060-92 《3~110kV高压配电装置设计规范》 DL403-91 《10~35KV户内高压真空断路器的订货技术条件》 9、高压无功补偿电容柜 a.执行标准： JB7111-1993《高压并联电容装置》 JB/T8958-1999《自愈式高压并联电容器》 GB/T11024.1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》 b.使用环境条件 海拔高度小于1230m 周围空气温度最高40℃ 最低-20℃ 最大日温差25℃ 最大风速40m/s 履冰厚度5mm 日照0.1W/cm2 安装位置户内 c.设备名称及数量 设备名称：10kV柜式无功自动补偿成套装置 d. 设备概况及技术要求 A.设备概况 每套设备总容量为900kVar; 数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。 采用真空接触器投切，真空接触器选用厦门兴厦控VCX –VCF产品，每套均可自动.手动实现多级投切。 成套装置的自动控制应满足下列控制要求 电压无功综合自动控制器可以根据电网无功、功率因数和电压进行分级，自动投入最佳容量的电容器。 B.技术要求 （1）功能要求 a电压优先条件按电压质量要求自动投切电容器，使母线电压始终处于规定范围。
***********二期污水处理工程 回转式机械格栅、转鼓式过滤机 周边传动刮泥机 技术协议 甲方(买方)：****************************有限公司乙方(卖方)：*************有限公司 二0一二年四月
1. 概述 经买方、卖方认真协商，就会***项目污水处理工程中回转式机械格栅、周边传动刮泥机及转鼓式过滤机技术事宜订立本技术协议书。 本协议书和商务合同互为不可分割的组成部分，随商务合同生效。 2. 工艺参数及设备描述 2.1 回转式机械格栅 型号：GH500-4100-5-70 GH300-4100-5-70 形式：回转耙齿式 数量：各1台 2.1.1 概述 GH 型机械格栅主要用于清除市政和工业废水中的漂浮（悬浮）物体，以保护水泵叶轮，减轻后续工序的处理负荷。该设备的主要特点是可以连续清除水中污物，且耙齿回转时产生相互运动，使其具有自动卸料功能。本设备不易堵塞、能耗低、噪音低、效率高。 2.1.2 供货范围 (1) 二套完整的回转式机械格栅，包括： a.驱动装置、 b.机架、 c.耙齿、 d. 清洗装置、 e.导向系统 (2) 随机技术文件一份，包括： a、出厂合格证 b、安装图 c、装箱单或发货清单 d、材料质量保证书 e、外购件合格证 f、产品使用说明书 2.1.3 技术参数
2.1.4 设备描述 GH型机械格栅由机架、驱动系统、导向系统、清洗系统、耙齿系统等组成。 驱动系统中输出轴端处设置了安全销，过载时可保护设备免受损坏。 设备运行时，减速机带动链轮转动，链轮带动耙齿链作回转运动，组成耙齿链的耙齿将水中杂物连续地捞出水面。当运动到机架上部时，耙齿上的杂物一部分在耙齿相对运动时靠自重下落，另一部分靠清洗系统的转刷将其刮落。这样周而复始的运行，使水槽内的杂物不停地被分离出来，从而保证污水得到初步净化及保护后续给排水设备的目的。 格栅机在机架宽度方向上设置有橡胶板，橡胶板与渠道壁进行密封。防止水流短路直接流入格栅机下游。橡胶板厚度10mm。 该设备采用三相交流电源，电压为380V，电机防护等级IP55。
