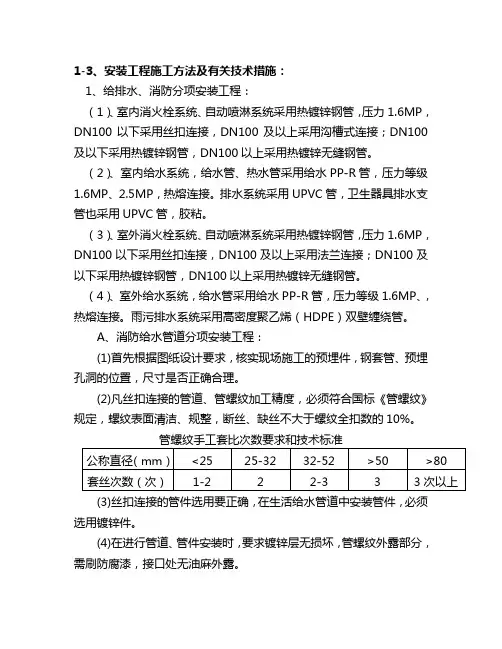

1-3、安装工程施工方法及有关技术措施：
1、给排水、消防分项安装工程：
（1）、室内消火栓系统、自动喷淋系统采用热镀锌钢管，压力1.6MP，DN100以下采用丝扣连接，DN100及以上采用沟槽式连接；DN100及以下采用热镀锌钢管，DN100以上采用热镀锌无缝钢管。
（2）、室内给水系统，给水管、热水管采用给水PP-R管，压力等级1.6MP、2.5MP，热熔连接。排水系统采用UPVC管，卫生器具
排水支管也采用UPVC管，胶粘。
（3）、室外消火栓系统、自动喷淋系统采用热镀锌钢管，压力1.6MP，DN100以下采用丝扣连接，DN100及以上采用法兰连接；DN100
及以下采用热镀锌钢管，DN100以上采用热镀锌无缝钢管。
（4）、室外给水系统，给水管采用给水PP-R管，压力等级1.6MP、，热熔连接。雨污排水系统采用高密度聚乙烯（HDPE）双壁缠绕管。
A、消防给水管道分项安装工程：
(1)首先根据图纸设计要求，核实现场施工的预埋件，钢套管、
预埋孔洞的位置，尺寸是否正确合理。
(2)凡丝扣连接的管道、管螺纹加工精度，必须符合国标《管螺纹》规定，螺纹表面清洁、规整，断丝、缺丝不大于螺纹全扣数的10%。
管螺纹手工套比次数要求和技术标准
(3)丝扣连接的管件选用要正确，在生活给水管道中安装管件，必须选用镀锌件。
(4)在进行管道、管件安装时，要求镀锌层无损坏，管螺纹外露部分，需刷防腐漆，接口处无油麻外露。．
(5)立管安装：
每层从上至下统一吊线安装卡件，将预制好的立管按编号排开，分层顺序安装，对好调直时的印记，丝扣外露2-3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵，立管截门安装朝向应便于操作和修理。安装完毕后用线吊直找正，配合土建堵好楼板洞。
(6)支管安装：
支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生间的冷热，水预留高度、位置是否正确，找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。支管著有水表，先装上连接管，试压后在交工前拆下连接管，安装水表。
支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。
(7)管道与阀门连接，如采用丝扣法兰连接，对接处必须平行紧密，与管子中心线垂直，上紧部分的螺栓杆露出螺线长度一致，且不大于螺体直径1/2。
(8)管道、管件、阀门规格、型号、耐压强度和严密性试验等参数都有应符合设计要求和有关规定，安装位置进出口方向正确，连接紧密、牢固，启用灵活，朝向合理，表面洁净。
(9)管道支（吊、托）架入支座（墩）的安装，构造应合理、正确，间距均匀，排列整齐，支架与管子接触紧密，埋设平整牢固，且洞口水泥砂浆不凸出墙面。
管道穿越地下层水池池壁及地下层外墙面，应根据图纸设计要(10)．求和管道安装位置、标高预埋刚性防水套管及防水翼环，上体做法详见国标：S312-Ⅱ、Ⅲ、Ⅳ型。
(11)管道系统试压、冲洗：
a.给水管道施工完毕，系统必须进行水压试验，并要求甲、乙监理单
位现场检查验收，做好记录，国便好试验签证手续，本工程水压试验设计压力为0.6Mpa。
b.生活用给水管道在交付使用前，必须进行严格冲洗及消毒，以保证管道内净洁，无污染。
(12）管道防腐和保温：
a.防腐：给水管道铺设与安装的防腐均按设计要求和国家验收规范施工，所有型钢支架和管道镀锌层破损处和外露丝扣要补刷心锈漆。
b.保温：建筑物，屋面上的所有给水管均需保温，采用硬聚氨脂泡沫塑料瓦50厘米厚，专用胶水粘接壳缝，外缠下班布。在保温时必须注意的是：保温层与管道绑扎一定要紧秘扎实，表面平整一致，对于阀件转弯等处，更应严实好看。
B、给水PP-R管道安装详DBJ/CT501-99[建筑给水聚丙烯管道（PP-R）工程技术规程]。
C、排水管道安装：
本工程排水管除地下室，采用镀锌钢管丝接外，其余室内雨污水管、空调冷凝水管均采用聚氯乙烯芯层发泡管，承插粘接，安装时应做好以下工作。
(1)严格按照图纸设计要求施工，系统排水坡度应均匀一致，局部不得出现高低起伏及抬势现象，严禁倒流。
(2)生活污水管道的坡度可按下表进行施工
安装时应特别排水管埋地部分支出垫（墩）必须砌建在坚土上，(3) 注意，如遇有松土回填土，需经人工处理后再行砌建。
(4)埋入地下部分的排水管，施工守毕必须由建设单位验收认可，并做好系统灌水试验，办理好隐蔽工程签证手续。
(5)≥DN75以上的排水立管，安装完毕必须进行通球试验。
D、操作工艺：
(1)预制加工：
根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管、断口要平齐，用铣刀和镀刀除抻断口内外飞刺，外棱铣出15度角，粘接前应对承插口先插入度验，不得全部插入，一般为承口的3/4深度，试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净，如有油污需用丙酮除抻，用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利即将溢出的粘接剂擦试干净，多口粘连时应注意预留口方向。
(2)干管安装：
首先根据设计图纸要求的坐标、标高预留孔洞或预选埋套管，埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟再夯实。采用托吊管安装时应按粘接工艺依次进行。全部粘接后，管道要上坡度均匀，各预留口位置准确，安装主管需装伸缩节，伸缩节上沿距地坪100
毫米，干管安装完毕后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格，地下埋设管道应先用细砂回填至管上皮100毫米，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度，后将预留口封严堵洞。
(3)主管安装：
按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过长，更不可
损伤有力钢筋，安装前清理场地，根据需要支搭操作平台。将已预制好的主管运到安装部位。首先，清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物，复查上层洞口是否合适，主管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈，安装时先将主管上端伸入上层洞口内，垂直用力插入至标记为止。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。无误后即可堵洞，并将上层预留伸缩节封严。
(4)立管安装：
首先剔出吊卡孔洞或复查预埋件是否合适，清进场地，按需要支搭操作平台，将预制好的支管按编号运至场地，清除各粘接部位的污物及水分，将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度高速好坡度，合适后固定卡架，封闭各预留管口和堵洞。
(5)器具连接管安装：
核查建筑物理墙面，墙面做法、厚度、找出预留口会标、标高。然后按准确尺寸整预留洞口。分部位实测尺寸做民录并预制加工、编号，安装粘接时，必须将预留管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭试验。合格后，撤去橡胶堵，封好扫除口。生活污水管道的坡度可按下表进行施工
项数管径（MM）标准坡高最小坡度备注
、卫生器具安装：E本工程卫生器具有：洗涤盆、坐便器、立式小便器。安装时必须做
到：
(1)卫生器具的排出口与排水管接头连接处必须固定牢固，严密不漏。卫生器具的排水管和最小坡度必须符合设计要求和施工规范规定。
(2)安装标位、标高要求示意图为原则，参照国标图集施工。
(3)卫生器具安装要达到木砖和支托架防腐良好，埋设平整牢固，器具施工平稳、洁净、支架与器具接触紧密。
(4)连接卫生器具排水管道管径和最小坡度标准：
序号卫生器具名称排水管管径（MM）最小坡度
0.025 1 50 洗涤盆（池）0.012
2 大便器（座式）100
(5)卫生器具安装标准和检查方法可按下表进行：
检验方法）允许偏差（MM目项项次
10 独立器具座1 标5 成排器具尺量、吊线、拉线、检查等15 ?独立器具标2 高10 ?成排器具
用水平尺尺量检查2 3 器具水平度
3
4
器具垂直度吊线和尺量检查(6)卫生器具安装要求水平和垂直，
除了美观需要外，主要是为了保证用户使用功能，在安装完毕后，必须进行21小时盛水试验，并作好原始记录以备存档。
F、消防系统安装：
(1)本工程为单层仓库，建筑物消防给水按在耐火等级二级，仓贮类别为丙类要求设计，内设消火栓灭火系统一个，消防喷淋灭火系统一个。
(2)消防用水由城市管网直接接入系统设有水泵接合器7套。）SQ100（．
(3)室内消火栓系统用水量为10升/秒，喷淋系统用水量为95升/秒，室外消火栓系统用水量为45升/秒，喷头采用早期抑制快速响应喷头，泵房内设消火栓系统、喷淋系统稳压设备各一套。
针对上述消火栓系统、喷淋系统设计要求，我们在从事消防系统安装时，必须严格按图施工。安装时应做好以下工作。
a.管道的材质，必须符合设计要求，表面不得有弯曲，锈蚀重皮及册凸不平等现象。
b.消火栓及箱体的规格类型，应符合设计要求，箱体表面平整，光洁无锈蚀、划伤。箱门开启灵活，箱内配件齐全。
c.箱式消火栓支管的安装做法参见《国标》图集施工。
d.箱式消火栓的安装，栓口朝外，其心距地面为1.1米，距箱侧为0.14米，后内表面为0.1米。
F、消防水泵结合器安装：
水泵结合器规格应根据设计要求选定，其安装位置应有明显标志，阀
门位置应便于操作，结合器附近不得有障碍物，安全阀应按系统压力定压，防止消防车加压过高破坏室内管网及部件，结合器应装有泄水阀。
G、生活水泵安装：
（a）水泵的规格、型号应符合设计要求。
（b）泵体水平度、铅垂度偏差每米不得大于0.1毫米。
（c）地脚螺栓应垂直，螺母应拧紧，矩扭力一致，螺母与垫圈和设备底座的接触应紧密。
（d）垫铁应放置平稳，位置正确，接触紧密，每组不应超过三次。
（e）水泵配管应在水泵定位找平，稳固后进行。
、电气分项安装工程：2
Ａ、电源及电压：
本工程电源引自库区内配电站，采用电力电缆埋地进线方式，配电电源为三相五线制，电压380/220V。
Ｂ、线路敷设：
(1)供配电线路敷设方式及导线规格见配电系统图。
(2)除图中干线已标注外，其余插座线路均为
BV-450/750-2.5mm2穿DG20管沿地暗敷，照明支线均为
BV-450/750-2.5mm2、4.0mm2穿DG20管沿墙、沿平顶暗敷，空调插座线路均为BV-450/750-4mm2。
C、设备安装：
(1)电缆接线箱底边距地0.5米暗装。
(2)电表箱底边距地1.5米暗装，分户配电箱底边距地1.5米暗装。
(3)插座除注明外中心距地0.3米暗装。
厨房、卫生间插座（标有B者）中心距地1.4米暗装。空调插座（标有K者）中心距地2.0米暗装。地下车库内插座中心距地1.8 米暗装。
(4)跷板开关中心距地1.3米暗装。
D、屋顶防雷：
本工程建筑物防雷按三类防雷等级设计。
(1)避雷带采用-25*4镀锌扁钢焊接，扁钢高于檐口（或女儿墙）15厘米，间距1米，转弯处为0.3米，支架与檐口（或女儿墙）内钢筋焊接固定。
(2) 利用钢柱作引下线，并在钢柱上分别设置两块100*100*8钢板，并用-40*4镀锌扁钢将板与钢柱焊接，钢板距地0.5米，且与墙平齐，以便测量接地电阻和加打接地极之用。
(3)接地装置利用建筑物基础钢筋和钢柱作引下线焊接而成，接地电Ω，进入建筑物的埋地金属管道与防雷接地装置连10阻实测不得大于
接，重复接地应与防雷接地连成一体。
E、接地：（TN-S系统）：
进户线处须做重复接地，引下线是利用混凝土柱内的两根主筋，接地装置利用建筑物基础钢筋，接地电阻不得大于1Ω，否则补打接
地极直到合格。
本工程采用专放PE保护线，插座之接地端及所有正常不带电设备金属外壳均应可靠接地。
Ｆ、钢管敷设工程：
(1)钢管、壁厚应均匀，表面应无劈裂、砂眼、棱刺和凹扁现象，连接管线使用的管箍应用通丝管箍，丝扣清晰不乱扣，两端光滑无毛刺，锁紧螺母外形应完好无损丝扣清晰。
(2)暗管暗敷管路时应尽可能沿最近线路敷设，管子进入灯头盒、一茁壮成长盒、配电箱应顺直，固定牢靠焊好接地跨接线。埋入墙内的管子，管壁与墙面净距离不小于15毫米，管外壁刷好防锈漆。管子煨弯时不允许有皱折，凹凸和裂缝。弯扁度不大于管道外径的10%，弯曲半径在暗配时不小于管径的六倍，埋设于地下时不小于管径的10倍。
(3)电管敷设时超过下列长度，应加装中间接线盒。
a.配管长超过15米无弯曲时；
b.配管长超过30米有一个弯曲时；
c.配管长超过20米有两个弯曲时；
d.配管长超过12米有三个弯曲时；
(4)所有的电管均采用丝扣连接，套丝长度不得小于管接头的1/2，焊接钢管采用套管时接。管口必须封闭堵严实，严禁用氧焊、电焊开孔。
(5)电管下料采用无齿锯工或手工钢据，严禁用气焊工具下料，
管口毛刺必须清除干净。．
(6)暗配于现浇混凝土板内的电管，应在土建底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
(7)施工时应先找好灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢固后敷管。管进盒、箱长度要适宜，管路子每隔1米左右用铅丝绑扎牢。
(8)随砖墙配主管时，该管最好放在墙中心，管口向上者要堵好。为使盒子平整、标高准确，可将管先立偏高200毫米左右，然后将盒子稳好，再接短管，短管入盒、箱里口平。往上引管有吊顶时，管上端应煨成90度弯直进吊顶内。由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。
(9)连接管、盒、箱如采用跨接，其跨接线两端焊接面不得大于该跨接线截面的6倍，并应及时清除焊接处药皮刷好防锈漆。严禁在铁制盒、箱用电焊、气焊开孔，进入盒、箱内的管口露出盒、箱应小于5毫米，有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2-4扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐，不得在盒、箱上开长孔或将管口与敲落孔焊接。
G、管内穿线：
(1)钢管在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。
(2)当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
(3)两人穿线时，应配合协调一拉一送。
(4)穿线时应注意下列问题：
a.穿线前必须将管内的内积水、杂物清除干净。导线的型号、规格应符合设计规范要求。．
b.敷设的导线应偈于检查、更换，中间连接和分歧连接处应采用焊接夹坂或压接的方法连接，管口护口完好。
c.同一交流回路的导线必须穿于同管内。
d.不同回路、不同电压、交直流导线，不得穿入同一管内。
e.敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：截面积为50平方毫米及以下的导线为30米，截面积为70平方毫米至95平方毫米的导线为20米。
f.除与设备连接外在管内不得留有任何接头，管内导线的总截面积不应大于管截面积的40%，穿线结束及时测量绝缘电阻，并作好记录。
H、照明器具安装：
(1)普通灯具安装：
圆木台安装：将接灯线从圆木台的出线孔中穿出，将圆木台紧贴住建筑物表面，圆木台的安装孔对准灯头盒螺孔，用机螺丝将圆木台固定牢固。把从圆木台甩出的导线留出适当维修长度削出线蕊，然后推入灯头盒内，线芯应高出圆木台的台面。用软线在接灯芯上缠绕5-7圈后，将灯芯折回压紧。用粘塑料带和黑胶布包扎紧密。将包扎好的接头调顺，扣于吊盒平灯口内，吊盒、平灯口应与圆木台的中心
找正，用长度小于20毫米的木螺丝固一。
(2)仓库专用灯具、吸顶日光灯安装：
根据灯具的位置，将灯或吊杆贴紧建筑物表面，灯应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，在进线孔处应套上塑料管以保护电线，找好灯头盒螺孔的位置，在灯臬的底板上用电钻打好孔，用机螺丝拧牢固，并将灯调整顺直，最后把灯管装好。
(3)开关插座的安装：
暗装开关插座的面板应端正、严密并与墙面平。．
开关位置应与灯位相对应，同一室内开关方向应一致。
成排安装的开关插座高度应一致，高低差不大于2毫米。
同一室内安装的插座高低差不应大于5毫米。
开关插座的接线：
将盒内甩出的导线与开关、插座的面板连接好，将开关、插座推入盒内（如果盒子较紧，大于2.5厘米时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。
I、配电设备的安装：
暗装配电箱的箱体应在砼（或砖）墙料粉饰前安装就位，箱内的器具元件则应在调试前行安装，以利成品保护，由于这二步工序间隔时间较长，因此配电箱的箱体与内芯应分时供货。
(1)配电箱安装前，应进行施工图核对，检查配电箱的规格、型号、安装地点、部位是否正确。
(2)单独安装的箱体应平整、垂直、水平差不得超过规定要求，
在同一建筑物内，同类盘的高度应一致。
(3)引进箱内的电线应排列整齐，美观，避免交叉，在活动部位应该两端固定。
(4)盘面引出及引进的导线应留有适当余度，以便检修。
(5)配电箱带有器具的铁制盘面和装有器具的门及电器金属外壳均应有明显可靠的PE线接地，PE线不允许利用盒、箱体串接。
(6)导线剥削处不应伤线芯或线芯过长，明线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子。
3、安装工程质量通病及防治：
A、室内给水消防管道安装：
镀锌管螺丝连接：(1)
其接口处有外露油麻；螺纹根部无外露螺纹或外露螺纹过长；螺纹外露部人不防腐等。
其消除依据及方法：根据技术标准GB50242-2002的相关规定；接口外无外露油麻；管子与管件紧固后，管螺纹根部应有外露螺纹，其长度为2-3扣；螺纹外露部分应防腐蚀良好。
(2)管道支、吊、托架加工形式不符合要求；下料、打孔气（电）割；安装前不防腐，抱箍与管径不匹配；数量不足，支架不平，吊杆不直等。
消除依据及方法：根据技术标准GB50242-2002的相关规定；支、吊托架制作尽量安排统一加工，型式一致；型钢下料不宜采用气（电）割；打孔不得采用气（电）割孔，必须钻孔；安装前必须防腐
处理，凡未防腐的支、吊、托架均不得安装，必须做到先防腐后安装；安装位置应正确，埋设应平整牢固，吊杆要垂直于管道；钢管水平安装的支架间距，不得超过下表的规定。
钢管管道水平安装支架最大间距
公称直径15 20 25 32 40 50 70 80 100 125 150
（毫米）
保温1.5 2 2 2.5 3 3 4 4 4.5 5 6 支架最管大间距不保（米）2.5 3 3.5 4 4.5 5 6 6 6.5 7 8
温管
立管管卡安装，层高小于或等于5米时，每层需安装一个，且管卡安装高度，距地面的高度为1.5-1.8等米。
支架安装要平，吊杆要直、排列整齐、支架与管子接触紧密，抱箍的大小与管径匹配。
(3)管道安装中，水平管纵横方向弯曲及立管垂直度超标，出现横不平、坚不直、成排管道安装不成一直线，进出不一等。．消除依据及方法：根据技术标准GB50242-2002的相关规定，水平管道纵、横方向弯曲：管径小于或等于100毫米的，每米不超过渡0.5毫米；立管垂直度：每米小于2毫米，全长（5米以上）小于10毫米；成排管段在同一直线上允许偏差为3毫米；直线部分应当相互平行。
弯曲部分；当管道水平上下并行时，曲率半径应相等；管道水平或垂直并行时，应与直线部分保持等距。
(4)管道水压试验不正规，记录不准确；多数未进行吹洗，使用中出现接口漏水，管子堵塞等事故。
消除依据及方法：根据图纸设计要求，给水管必须进行水压试验，生活水管试验压力为1.0Mpa，消防系统试验压力为1.4 Mpa。水压试验时，在10分钟内压力降不大于0.05 Mpa，然后将试验压力降至工作压力作外观检查，以不漏、不渗、不变形为合格。
压力试验记录要准确、清晰，并应包括以下内容：试验压力值、保压时间、试验结果及有关人员签证。
给水系统竣工后或交付使用前，必须进行吹洗。采用水吹洗较为经济，水吹洗时应保持连续进行，水介质流速为3m/s，吹洗管道末端应保持有0.0045 Mpa的水头压力，在设计无规定的情况下，只需观察进出口的水透明度，趋向一致，即算吹洗合和，并作好吹洗记录。
B、管道附件及卫生器具给水配件安装：
(1)消防栓安装方向不符合要求；阀门标高不符合要求；消防箱安装歪斜，暗装盖板不紧贴墙面等。
消除依据及方法：根据技术标准GB50242-2002的相关规定：安装室内消火栓、本口应朝外；阀门中心距地面为1.2米，允许偏差 20毫允许偏毫米，100距箱后内表面为毫米，140阀门距消防箱侧面为米。．
差为5毫米。消防箱安装要横平竖直，其水平度与不直度均不应大于5毫米，暗式箱，其箱盖应紧贴墙面，本工程力纸设计要求，消火栓栓口中心距地为1.1米。
(2)排水管道的横管与横管、横管与立管的连接，应采用顺水管件，即采用45度三通或四通和90度斜三通或90度斜四通，立管与排出管端部的连接，宜采用两个45度弯头或弯曲半径不小于4倍管径的90度弯头。
(3)排水管道的吊钩或卡箍设置不规则；数量偏少；卡箍与管径不匹配；固定方式不符合要求等。
消除依据及方法：根据技术标准GB50242-2002的相关规定；排水管道上的吊钩或卡箍应固定在承重结构上。沿墙敷设的管道卡箍应用水泥固定。固定件间距横管不得大于2米；立管不得大于3米。层高小于或等于4米，立管可安一个固件，立管底部的弯管处应设支架或支墩。不论是采用吊钩还是卡箍，其直径应与管外径匹配。
(4)排水管道交付使用前不按规定做灌水试验，管道及吊钩、卡箍不防腐，影响使用及观感质量。
消除依据及方法：根据技术标准GB50242-2002的相关规定：排水和雨水管道交付使用前必须做灌水试验，其灌水高度应不低于底层地面高度，雨水管灌水高度必须到每根立管最上部的雨水漏斗，灌水15分钟后，再灌满延续5分钟，液面不降即为合格，作好试验记录，暗装或埋地的排水管道不应办理隐蔽手续准隐蔽，同时，污水管道严禁与其它管道连通。
C、卫生器具安装：
卫生器具安装固定方式不符合规定，用未经处理的木砖造成脱(1) 落；支架、托架安装不平、与器具接触不紧密，造成器具晃动、导致
接口漏水，影响用户，器具安装不平直，安装高度不符合要求等。消除依据及方法：根据技术标准GB50242-2002和检验评定标准GB50300-2001的相关规定：卫生器具安装宜采用预埋螺栓或膨胀螺栓固定。如用木螺丝固定，其木砖必须作防腐处理，并应凹进净墙面10毫米；卫生器具的支、托架的安装必须平整、牢固、防腐良好、与器具接触紧密产稳；器具安装的位置正确，其允许偏差：单独器具10毫米，安装应平直，其垂直度允许偏差不得超过3毫米。
(2)卫生器具接口不严密、漏水。如洗涤盆、坐式大便器、水箱漏水、溢水、水龙头滴水等。
消除依据及方法：
a.根据目前我国卫生器具产品质量尚存在一定的缺陷，特别是瓷器成型质量较差的状况，为保证安装质量，在安装前必须对卫生器具进行产前检查，其外形几何尺寸应能满足安装标准要求，接口表面要一，否则不用。
b.安装中正确使用接口垫片，紧度适中，以保证洗涤盒、大便器、水箱等不漏水；水箱溢水是由于水箱中水位过高，将水位压低即可解决；水龙头滴水原因有两个，一是接口不严密，二是水龙头本体芯少垫，应视其出现的具本情况分别加以处理，以保证不漏、不滴、不溢水。
(3)排水栓、地漏安装不合要求，不平不正，高出地面，不能排水造成室内积水，达不到使用功能等。
消除依据及方法：根据技术标准GB50242-2002和检验评定标
准GB50300-2001的相关规定：地漏应安装在地面的最低处，其顶面应低毫米。2排水栓安装低盆底表面牢固；安装平正、毫米；5
于设置处地面．
(4)卫生器具给水配件安装的座标、标高等不符合要求，镀铬层损坏，影响观感质量，影响操作和使用功能等。
消除依据及方法：根据技术标准GB50242-2002和检验评定标准GB5300-2001的相关规定：给水配件安装要接口严密，启闭部门灵活，镀铬层完好无损伤，安装端正，表面洁净，地外露油麻。
D、线路敷设：
(1)导线的连接，导线与电气器具的连接不符合要求，造成接触不良、发热、破坏绝缘漏电，最后导致电气事故等。
消除依据及方法：根据技术标准GB50303-2002和检验评定标准GB50300-2001的相关规定，导线连接应符合以下规定：
a.在剖开导线绝缘层时，不应损伤芯线；
b.铜（铝）芯导线的中间连接和分支连接应使用熔焊或压接法连接；
c.分支线连接的接头处，干线不应受来自支线的横向拉力；
d.导线截面为10平方毫米及以下的单股铜芯线与电气器具的端子可直接连接。
e.使用压接法连接的铜（铝）芯导线时，连接管、接线端子、压膜的规格应与线芯截面相符；
f.绝缘导线的中间和分支接头处，应用绝缘带包缠均匀、严军长，并达到（不低于）原有绝缘强度，在拉线端子的端部与导线绝缘层的空
安徽长三角电商建材产业园1#、3#厂房 水 电 安 装 专 项 施 工 方 案 编制人： 审核人： 审批人： 湖北中梅建设工程有限公司 2016年8月21日
一、工程概况：工程名称：安徽长三角电商建材产业园1#、3#厂房 本建筑工程为钢结构，安徽马鞍山市和县乌江工业园区处。建筑层数为单层，檐口高度10.0m总高度12.0m。总建筑面积25920㎡。建筑结构类别：钢结构，建筑结构的安全等级为二级，地震设防烈度为6度，耐火等级二级。屋面防水等级Ⅱ级，设计合理使用年限50年。本工程相对标高±0.000相当于绝对标高12.000m。 二、项目管理机构 1、以贯彻执行最新颁布的水、电施工质量验收规范的有关质量要求作为施工的基本要求。 2、着重细部质量外观质量和水、电材料及分项做法、位置的思想。 四、给排水安装部分 1、PP-R给水管道安装 （1）给水管材料的型号、规格、标志、敷设位置应符合设计要求。 （2）室内明装PP-R给水管道，应在土建粉刷装饰完毕后进行，安装应配合土建按设计要求正确预留孔洞或预埋套管。 （3）管道穿过墙壁和楼板，应设置钢管或塑料套管。套管高出楼地面50mm，且必须采取防水措施。安装在墙体内的套管两端与粉刷面平齐，套管间隙应阻燃密实材料封堵。 （4）管道支架的固定应牢固，严禁用木塞固定管卡。管卡与管道接触紧密，管道用水点位置应使用闭合管卡固定。管卡与粗装修墙面应留有1.5～2.0cm的装饰间隙。管道支架间距应满足下表： (5)PP-R给水管道采用热熔连接，热熔连接接头处管道应顺直。管道安装要求横平竖直。 2、排水管道安装 （1）UPVC排水立管空楼板处可按省标准图进行施工。（不反对预埋套管进行防水处理）管道穿楼板封堵后应浇水养护，并做好蓄水试验。贯穿楼板管道的周围应做一个宽50mm，高20mm的圆形止水台阶。（可结合土建专业厨卫间蓄水试验同时进行）。 （2）通气管应按设计要求进行设置，出屋面通气管净高统一定为50mm。（坡屋面按低点设计。垂直度满足设计要求，中间不得有管箍接头）。 （3）检查口设置标高距地面1米，允许偏差±20mm，设在墙角上的检查口方向45度朝外，设在直墙上的检查口方向为90度朝外。
目录 第一节、编制依据及原则 (7) 一、编制依据 (7) 二、编制原则 (7) 三、编制内容 (8) 四、编制目的 (9) 第二节、工程概况 (9) 一、概况 (9) 二、安装工程的主要特点 (9) 第三节、施工前期准备 (10) 一、技术准备 (11) 二、材料准备 (12) 三、劳动力组织和准备 (12) 四、机具的准备 (13) 第四节、安装工程质量保证体系 (14) 一、安装项目部组织机构的建立 (14) 二、管理人员的职责 (14) 三、质量目标管理 (15) 四、物资的管理和控制 (16) 五、文件和资料的控制 (17) 六、建立检验和试验制度 (18) 七、质量记录的控制和保存 (20)
八、持证上岗记录 (20) 第五节、安装工程施工方案及主要施工措施 (20) 一、给排水安装工程施工方案及主要技术措施 (20) 二、电气安装工程施工方案及主要技术措施 (28) 三、空调安装工程施工方案及主要技术措施 (34) 四、防雷接地工程施工方案及主要技术措施 (34) 第六节、安装工程质量保证措施 (35) 一、施工质量的控制措施 (35) 二、原材料或半成品的质量控制措施 (36) 三、安装工程观感质量的控制 (37) 四、加强对技术资料的收集整理和保管 (38) 第七节：安装工程施工进度计划保证措施 (38) 一、从技术管理方面进行控制 (38) 三、从机械操作和使用方面进行控制 (39) 四、从材料供应方面进行控制 (39) 第八节：安装工程成品保护措施 (40)
一、给排水安装工程成品保护措施 (41) 二、电气安装工程成品保护措施 (42) 第九节：安装工程安全生产、文明施工措施 (42) 一、安全生产措施 (42) 二、文明施工措施 (46) 第十节：安装工程施工现场配合管理措施 (47) 一、与建设单位间的配合 (47) 二、与工程监理单位间的配合 (48) 三、与建设单位指定的分包单位配合 (49) 第十一节：常见安装工程施工质量通病的防治措施 (50) 一、给排水安装工程常见的质量通病及预防措施 (50) 二、电气安装工程常见的质量通病及预防措施 (51) 第十三节：降低安装工程成本的措施 (53) 一、降低工程管理成本的措施 (53) 二、降低材料管理成本的措施 (54) 三、加强工艺管理的措
XXX工程二期水电安装专项施工方案 编制： 审核： 审批： 河北建工集团有限责任公司HEBEI CONSTRUCTION GROUP CO. LTD
目录 第一节：编制依据及原则 (1) 一、编制依据 (1) 二、编制原则 (1) 三、编制内容 (1) 四、编制目的 (2) 第二节：工程概况 (2) 一、概况 (2) 二、安装工程的主要特点 (2) 第三节：施工前期准备 (3) 一、技术准备 (3) 二、材料准备 (4) 三、劳动力组织和准备 (4) 四、机具的准备 (4) 主要施工机具、设备需用计划 (5) 第四节：安装工程质量保证体系 (5) 一、机电安装部组织机构的建立 (5) 二、管理人员的职责 (5) 三、质量目标管理 (6) 四、物资的管理和控制 (6) 五、文件和资料的控制 (8) 六、建立检验和试验制度 (8)
七、质量记录的控制和保存 (9) 八、持证上岗记录 (9) 第五节：安装工程施工方案及主要技术措施 (10) 一、给排水安装工程施工方案及主要技术措施 (10) 二、电气安装工程施工方案及主要技术措施 (14) 三、防雷接地工程施工方案及主要技术措施 (18) 第六节：安装工程质量保证措施 (19) 一、施工质量的控制措施 (19) 二、原材料或半成品的质量控制措施 (19) 三、安装工程观感质量的控制 (19) 四、加强对技术资料的收集整理和保管 (20) 第七节：安装工程施工进度计划保证措施 (20) 一、从技术管理方面进行控制 (20) 二、从劳动力管理方面进行控制 (21) 三、从机械操作和使用方面进行控制 (21) 四、从材料供应方面进行控制 (21) 五、从安装工程的施工过程进行控制 (21) 第八节：安装工程成品保护措施 (22) 一、给排水安装工程成品保护措施 (22) 二、电气安装工程成品保护措施 (22) 第九节：安装工程安全生产、文明施工措施 (23) 一、安全生产措施 (23)
安 装 工 程 施 工 方 案 编制人： 审核人： 审批人： 施工单位： 编制日期：
水电工程施工方案 目录 工程概况————————————————————————2 施工部署————————————————————————3 施工准备—----—————————————————————3 施工配合—----—————————————————————4 施工安排—------------—————————————————5 分步分项工程施工方法—----———————————————6 关键工序过程控制————————————————————14 技术质量措施——————————————————————14 施工后成品保护措施--——————————————--———16 安全施工措施--------——————————————————17 现场施工管理措施------—————————————————20 职业健康安全控制措施—————————————-—---——20 文明施工及环保措施————————————--—-—---——21 参考文献————————————--—-—---—----------—23 1
一、工程概况 给水、排水、消防、采暖、强电、综合布线、防雷接地等系统。 1、给水系统 工业给水由市政供水，室外给水采用钢丝网骨架塑料复合管，室内给水主管、立管采用内内筋嵌入式衬塑钢，生活给水均采用PPR聚丙烯塑料给水管，热熔连接。 2、排水系统 高层排水采用伸顶通气单立管排水方式，卫生间排水采用排水立管和专用通气立管双立管排水方式。室内污、水合流，排水入室外，经处理后排入市政污水管。排水立管及横管均采用UPVC硬聚氯乙烯消音加厚型排水管道，承插粘接。 3、消防系统 室内消火栓系统及自动喷水灭火系统管道均采用内外壁热镀锌钢管，DN<100,为螺纹连接，DN≥100，采用沟槽（卡箍）连接或法兰连接（阀门处） 8、强电系统（略） 9、综合布线系统 本工程将电话和计算机网络系统的配线统一纳入综合布线系统。水平电缆沿线槽和穿PVC或弱电桥架 10、防雷接地系统（略） 2
南昌锐拓资本大厦 水 电 安 装 专 项 施 工 方 案 编制人职务（称）审核人职务（称）批准人职务（称）施工单位江西中盛建筑工程有限公司 编制日期二零一四年四月二十五日
水电安装专项施工方案报审表
第一节：编制依据及原则 一、编制依据 1、由建设单位（业主方）提供的给排水、电气施工图纸。 2、中华人民共和国《建筑法》，南昌市人民政府有关建筑工程管理、市政管理、环境保护等地方性行政法规。 3、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下： ○1《建筑电气工程施工质量验收规范》 50303-2002 ○2《建筑工程施工质量验收统一标准》 50300-2001 ○3《建设工程文件归档整理规范》 50328-2001 ○4 《建筑施工安全检查标准》 59-99 ○5《给排水标准图集》 ○6《建设工程项目管理规范》 50326-2001 ○7《机械设备安装工程施工及验收规范》 50231-98 二、编制原则 本方案在编制过程中，我方对图纸进行充分的研究和分析，针对本安装工程的特殊性，制定了编制计划和编制方案。 三、编制内容 本工程招标范围内的所规定的给排水系统安装、电气系统安装，共计两个分部工程的内容。 主要内容为安装工程的质量保证体系、保证质量的措施、施工技术方案、施工进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。 根据安装工程自身的特点，在编制方案时，重点突出以下二方面的内容：一是施工准备工作，二是策划施工活动过程。 四、编制目的 编制施工方案的目的是：为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。 第二节：工程概况 一、概况 本项目由南昌市锐拓房地产开发有限公司开发，武汉华阳宏创建筑设计有限公司设计，位于南昌市红谷滩新区中央商务区7-3地块，本工程为框架结构，建筑合理使用年限50年，屋面防水等级为一级，耐火等级为一级，抗震设防裂度为6度。各栋楼安装工程包括给排水、电气安装两部分。其中给排水安装包括给水管道、污水管道、雨水管道；电气部分分强电、弱电及消防联动控制系统，其中弱电工程及消防联动控制系统由专业施工队伍施工。 二、安装工程的主要特点
水电安装工程施工方案 一、工程概况 本工程为怀化国泰机电物资物流城6#楼工程,框架结构三层,总建筑面积为4２21平方米，一层楼面标高为±0．000m一层4.8米，二、三层3米,建筑高度为１1．8米。 主体结构工程：本工程为框架结构,楼梯为现浇钢筋混凝土楼梯,梁、板、柱均采用现浇钢筋砼框架梁板柱; 主体施工过程中，土建施工应配合安装工程施工要求,对照施工图纸做好预留孔、洞工作。穿墙及楼面的管道均须做好套管,穿过楼面的套管必须加装止水环，套管四周使用膨胀砼捣灌密实。 所有设计暗敷的线路管道,均须随主体施工做好预埋、预留。在未粉刷前做好穿线和接线盒，配电箱等墙面附件。安装时应与土建做好配套施工，根据土建弹出的标高控制和墙面标筋粉刷层厚度,安装好预埋件,牢固固定，用水泥砂浆严密塞缝。同时，墙面管道的预埋必须用切割机切槽,严禁重锤敲击。 在线管管道敷设施工过程中，应注意管路走向符合图纸设计，管路连接紧密,防止堵塞。剔槽是要先弹线,槽宽与槽深适度。箱盒支架的固定采用水泥砂浆固定。用挂线找平直，线锤找正。管路的连接可以分别使用套管、承接口、粘结剂进行连接。管路固定时，用铁丝或尼龙扎带与钢筋或结构绑扎固定。
电安装工程质量保证 机构图 二、安装工程施工顺序： 预留、预埋→穿线、穿管→器具安装→调试运行→验收。 三、电气系统安装 1、配电柜安装:施工前严格检验各设备基础的几何尺寸、标高是否符合设计、规范要求,配电设备开箱检查应在业主和监理单位的监督下进行，必要时进行通电调整试验。所有配电设施安装完毕后应进行系统检查工作，作好记录,合格后通电试运行。
2、电缆敷设：敷设前先作好支架再安装桥架，在穿越建筑地梁处理设钢管保护。钢管口两端用麻丝填满,并用沥青封口以免雨水进入，电缆敷设前应对所敷设电缆接受电压,防火等级进行专项检测和试验合格后方可布放，根据电缆终端位置，采用手摇卷扬机或手动滑动轮在终端或顶部用旗绳进行牵引,始端用电缆盘架托起，布放时不得扭拆碰刮伤。电缆敷设完毕后,测试其绝缘电阴，泄露电流，耐压等级，请业主、监理工程师及质监部门作好隐蔽工程验收，合格后方可隐蔽。 3、照明管线箱、盒:首先熟悉图纸,了解工作面的线管走向。根据设计要求确定走向、定点、标高，材料严格按设计及业主指定产品购置，安装前检查管材质量，阻燃管材里外应光滑无针孔气泡，管壁厚度均匀一致,符合国家统一标准，经业主、监理工程师认可后方可进行。 4、管线敷设做到回路清晰,管道连接采用套管粘接法,套管长度不小于管径的三倍,接口外用胶粘剂牢固,尽量减少弯曲,当线路长度超过15m时或直角弯有3个且长度超过8m设置中途接线盒，管子最小弯曲半径应符合有关规定,管进盒、箱不允许内进外出应与盒、箱里口平齐，一管一孔,严禁开长孔，线管在钢筋砼里面时,经监理认可,尽量使管沿主筋或侧边埋设，以免线管被振动器振动管口。两端用橡胶塞头封堵,以免泥浆渗入,拆模后马上进行清理，用铁丝试通。 5、管内穿线导线 （1）首先熟悉图纸，了解工作面的导线规格,耐压等级，根据管径规格选择相应规格护口套管。 （2)选择导线、相线、零线用保护线的颜色加以区分。用黄绿双色线作保护线,黄、红、绿作相线,蓝色作零线。 (３)穿带线，带线采用Ф1.２~２mm钢丝，先将钢丝的一端弯爪不封的圆圈再利用穿线带将线穿入管路内，在管路的两端有１0~１5ｃm的余量。 （4)清扫管路，将布条的两端牢固绑扎在带线上，二人来回拉动带线，将管
目录 一、工程概况 二、工程概述 三、工程管理 四、作业条件 五、作业工艺流程及方法 一、工程概况: 1、工程名称:扬州万科蒋王929地块项目水电安装工程 2、工程地点:扬州市蒋王镇中兴中路 3、工程规模:本工程1、2、 4、 5、 6、8栋,地上8层,地下室一层; 总面积109288㎡。 6、设计单位:上海原构设计咨询有限公司。 7、勘察单位:扬州市勘测设计研究院有限公司。 8、施工单位:上海帆景建设工程有限公司。 二、工程主要内容 给排水系统工程、电气系统工程、消防弱电预埋工程、防雷及接地保护系统工程 三、管理 1、管理目标:确保达到优良工程标准及万科VK-S2检查验收标准。 2、管理原则:在项目部得统一领导下,严格按照万科集团上海区域 品质管理执行。 3、管理计划:全面计划管理主要指在施工进度、人力、机具、材料 等方面,实行全面得计划管理及统筹,确保工程在可控得条件下展开。 (1)、质量管理:在施工生产得全过程进行质量管理,施工技术交底,材 料选用,施工过程得质量检查及施工完毕得质量检验与评定,反馈整改等一系列工作中,严格控制施工质量,做到施工质量在每
个环节都就是可控得可追回得,从而实现施工质量得全面管理。 (2)、材料管理:材料计划,确保施工用料正常供应,材料质量控制、材 料评审、进货、检验、储存、标识等各方面加以严格控制、确保材料得质量满足工程得要求。 四、作业条件 五、作业工艺流程及方法 1、结构预留孔洞及管槽 (1)当管道穿墙壁、楼板及嵌墙暗敷时,应配合土建工程预留孔、槽,预留得给水管槽深度不得大于15mm,宽度为管径得1、5倍。 (2)在配合施工中,给排水专业人员必须随工程进度密切配合土建专业做好预留工作。管道井与管道穿梁、楼板都应与土建配合预留好,注意加强检查,绝不能有遗漏。 (3) 为了避免遗漏与错留,在核对间距、尺寸与位置无误并经过相关专业认可得情况下,填写《预留洞一览表》,施工过程中认真对照检查。表格如下: 管道及设备得位置、标高尺寸测定,标好孔洞得部位,将预制好得模盒、预埋铁件在绑扎钢筋前按标记固定牢,盒口用胶带封实,在浇注混凝土过程中应有专人配合校对,瞧管模盒、埋件,以免移位。 (5) 结构预留套管 给排水管道穿过防火楼板、建筑外墙及隔墙时,应设套管,套管管径比穿墙、板得干管、立管管径大1-2号,一般套管内径不得超过管外径6mm。套管顶部高出完成地面20mm,高出厨房、卫生间地面50mm。安装在墙壁上得套管端头应与饰面相平,套管与管道之间填实。管道穿地下室建筑外墙或水池壁时应做防水套管,采取严格得防水措施。所有穿人防防护墙得水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处得短管
青山湖科技城越秀城市综合体（二期） F区项目 机电工程水电施工方案 编制： 审批： 日期：2017 年月日 广州越秀地产工程管理有限公司 青山湖科技城越秀城市综合体（二期）F区地块项目机电部
第一节：编制依据及原则 一、编制依据 1、由建设单位（业主方）提供的给排水、电气施工图纸。 2、建设单位下发的招标文件的要求。 3、中华人民共和国《建筑法》，南京市人民政府有关建筑工程管理、市政管理、环境保护等地方性行政法规。 4、我单位《质量保证手册》和有关文件。 5、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下： ○1《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 ○2《建筑电气工程施工质量验收规范》 GB50303-2002 ○3《通风与空调工程施工质量验收规范》 GB50243-2002 ○4《通风管道技术规范》 JGJ141-2004 J363-2004 ○5《压缩机、风机、泵安装工程施工验收规范》 GB50275-1998 ○6《建筑工程施工质量验收统一标准》 GB50300-2001 ○7《建设工程文件归档整理规范》 GB/T50328-2001 ○8 《建筑施工安全检查标准》 JGJ59-99 ○9《施工现场临时用电安全技术规范》 JGJ46-88 ○10《建筑排水硬聚氯乙烯管道工程技术规格》 CJJ/T29-1998 ○11《给排水标准图集》 S1 、 S2 、 S3 ○12《建设工程项目管理规范》 GB/T50326-2001 ○13《机械设备安装工程施工及验收规范》 GB50231-98
水电消防安装施工方案 单位（子单位）工程名称：实施规范化学校建设和中等职业技术学校宿舍楼及饭堂建设项目施工（BT） 工程地点：松柏中学、圭岗中学、河朗中学、中等职业技术学校校内总承包施工单位：（法人章） 施工单位：（法人章） 编制单位：浙江万里建设工程有限公司 编制人：黄建 编制日期： 2013 年 10 月 28 日 审核人： 审批人：（编制企业技术负责人）审批日期： 2113 年月日
建筑给排水安装施工方案 第一节工程简介 一、工程概况 工程名称：实施规范化学校建设和中等职业技术学校宿舍楼及饭堂建设项目施工（BT）工程。 建设单位：教育局 工程地点：、中等职业技术学校校内。 工程规模： 主要位于学校校内。项目总建筑面积为26462.3平方米，包括教学楼、学生饭堂、教师工作用房、学生素质等校舍和运动场、篮球场、校门校道、广场绿化、排水系统等配套设施。 二、工程主要内容 给水系统工程、排水系统工程、消防水系统工程、雨水系统工程。 三、工程特点 1、装修到位，内部设施完备、土建、安装施工要求质量合格，安装工程需要与土建互相配合、协调，方可确保工程按期交付使用。 2、本工程施工、专业多，不同专业交叉频繁，具有高度协调性。 3、本工程360个日历天，本工程给排水、消防水安装，为此其要求的施工工作人员必须具有高度的责任性、专业性。 四、编制依据 ●招标文件； ●给排水、消防水施工图； ●公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件；
●国家现有的给排水、消防水施工及验收规范； ●《建筑排水硬聚氯乙稀管道施工及验收规范》CJJ30-89； ●《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。 第二节工程管理目标及组织机构 一、管理目标 质量目标：工程竣工交验一次性合格率100%，确保达到合格工程标准。 工期目标：保证按总工期要求。 安全目标：安全事故为零。 二、管理原则 在项目部的统一领导下，严格按照合同精神，对本工程推行项目法管理。由项目部实行“统一组织、统一协调、统一结算”的三统一原则。 本工程将在现行标准的质量规范保证体系下，推行全面计划管理，全面质量管理，材料管理及施工技术事件控制等现代化的管理方法，确保管理目标的实现。 1、实行项目法管理 项目经理是公司的全权代表，设置项目的组织机构，对项目实行质量、进度、成本控制，负责履行合同。 项目经理参与组织编制施工组织设计，根据国家法规和有关标准、规范以及项目的特点、重点，依照公司的经营宗旨和质量方针，制订质量保证措施，安全文明施工等其他技术措施，编制施工计划安排进度，做好动态管理，每周召开生产协调会，解决生产和技术问题，合理调配劳动力，做到进度、质量两不误。对重大设计变更或其他方面的变动，及时调整计划，不得有违目标。 施工过程中要注意施工成品保护及与各专业的协调配合，对其在敞开式的施工产品纳入防护范围，协调各专业的交叉作业配合，强化计划管理，服从甲方、监理的指导和监督，按即定的质量目标、工期目标完成合同任
水电安装工程专项 施工方案
西坂社区新民居B区5#楼 水电安装专项施工方案 编制人： 审核人： 批准人： 编制单位：河北鸿志建筑安装工程有限公司编制日期：年月日 目录
一、工程概括5 二、施工准备工作 5 2.1技术准备5 2.2物质准备6 2.3施工组织机构建立（项目经理部）7 2.4施工现场准备8 2.5施工的场外准备8 三、水电工程施工全过程框图9 四、施工规划10 4.1电气系统工程施工10 4.2给排水系统施工工艺13 五、施工进度计划17 六、施工保证措施18 编制说明
一、根据该项目水电系统工程施工图编制本施工专项方案。 二、本施工专项方案主要内容： 1、工程概括 2、施工准备工作 3、水电工程施工全过程框图 4、施工规划 5、施工进度计划 6、施工保证措施 一、工程概括
工程名称：西坂社区新民居B区5#楼 建筑面积：10009ｍ2 建筑层高：地上八层，首层为戊类储藏间，二至八层为住宅 建筑层高：一层层高2.6m；二至七层层高2.9m；八层层高3m 建筑高度：23.95m 结构类型：砌体结构 建设单位：定州市庞村镇西坂村民委员会 设计单位：中电科工程建设有限公司 监理单位：河北中基华工程项目管理有限公司 施工单位：河北鸿志建筑安装工程有限公司 工程简介： 本工程位于定州市庞村镇西坂村南，为定州市庞村镇西坂村民委员会承建的西坂社区新民居工程。本建筑为B区5#住宅楼地上八层，屋顶局部为电梯机房及楼梯间。其中地上为戊类储藏室，二至八层为住宅。 其主要水电安装工程内容有： 1、电气系统设备安装 2、给排水系统设备安装
青山湖科技城越秀城市综合体（二期）F区项目 机电工程水电施工方案 编制： 审批： 日期：2017 年月日 广州越秀地产工程管理有限公司 青山湖科技城越秀城市综合体（二期）F区地块项目机电部 1 安装工程施工组织设计
第一节：编制依据及原则 一、编制依据 1、由建设单位（业主方）提供的给排水、电气施工图纸。 2、建设单位下发的招标文件的要求。 3、中华人民共和国《建筑法》，南京市人民政府有关建筑工程管理、市政管理、环境保护等地方性行政法规。 4、我单位《质量保证手册》和有关文件。 5、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下： ○1《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 ○2《建筑电气工程施工质量验收规范》 GB50303-2002 ○3《通风与空调工程施工质量验收规范》 GB50243-2002 ○4《通风管道技术规范》 JGJ141-2004 J363-2004 ○5《压缩机、风机、泵安装工程施工验收规范》 GB50275-1998 ○6《建筑工程施工质量验收统一标准》 GB50300-2001 ○7《建设工程文件归档整理规范》 GB/T50328-2001 ○8 《建筑施工安全检查标准》 JGJ59-99 ○9《施工现场临时用电安全技术规范》 JGJ46-88 ○10《建筑排水硬聚氯乙烯管道工程技术规格》 CJJ/T29-1998 ○11《给排水标准图集》 S1 、 S2 、 S3
○12《建设工程项目管理规范》 GB/T50326-2001 ○13《机械设备安装工程施工及验收规范》 GB50231-98 - 2 - 安装工程施工组织设计 二、编制原则 本施工组织设计方案在编制过程中，我方对图纸和招标文件进行充分的研究和分析，针对本安装工程的特殊性，制定了详尽的施工组织设计和项目质量计划，以作为指导现场施工的依据。并将迅速组织具有丰富施工管理经验的项目管理班子和能打硬仗的施工队伍进 驻本安装工程现场，从机械设备、材料供应以及劳动力等多方面及时配备，确保各项目标的实现。 我方将充分利用各种有利条件，以敬业、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程进度，优质、高速、安全地完成该工程的建设任务，向业主、向社会交一个满意的答卷。 三、编制内容 本工程共计三个分部工程的内容，为给排水系统安装、电气系统安装、通风系统安装。 主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工进度保证措施、安全文明施工措施、施工配合管理措施、
. 1、工程概况 1.1工程简介 工程名称：永春碧桂园一期A区工程 建设单位：永春碧桂园房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 勘察单位：福建省闽东工程勘察院 监理单位：福建众亿工程项目管理有限公司 施工单位：江苏中信建设集团有限公司 工程地点：福建省泉州市永春碧桂园 该工程为永春碧桂园一期A区工程，位于泉州市永春县五里街镇北环路北侧。36栋别墅地上三层，9栋高层有地下一层，地上十一层至十八层，框架/框剪结构。总建筑面积为133000 m2，其中地下室建筑面积为25000 m2，地上建筑面积为108000m2。地下室为地下一层汽车库和设备用房，主体结构合理使用年限50年，建筑防火分类均为二类高层居住建筑；建筑耐火等级为二级；抗震设防裂度为6度。 本工程由安徽富煌钢结构建筑工程设计研究有限公司设计。 工程内容包括：水电安装、消防等工程。 本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。1.2水电工程概况 1.2.1生活给水系统 本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由变频调速变量加压水泵联合供给各个生活区，生活给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。 1.2.2排水 室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（PVC管），埋地部分采用双壁波纹排水管。对管径大于或等于200的排水立管，设防火套管及阻火圈。 管材接口： DE≤160的PVC管采用粘接； DE≥200的塑料管采用橡胶圈接口。1.2.3配电房。 本配电房供电由市电网不同变电站引二回路10KV独立电源进线。正常情况下高压母线1、2段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。高压柜采用中置式手车柜，低压开关柜采用抽屉式开关柜。变压器选用SGB10干式变压器，带IP20外壳。 . .
丝路国际创意梦工场项目（一期）水电安装专项方案 编制人： 审核人： 审批人： 编制日期：年月日
施工专项方案 第一节编制依据 本工程施工方案是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。 一、丝路国际创意梦工场项目样板间（一期）室装饰装修工程招标文 件、施工图纸。 二、施工现场实地踏勘。 三、相应的现行建筑安装工程施工规及国家有关文件法规。 建筑安装工程质量检验评定统一标准GB 50300-2001 建筑电气工程施工质量验收规GB50210-2011 建筑工程施工质量验收统一标准GB50300-2001 建筑装饰工程施工质量验收规GB 50210-2013 建筑工程施工质量验收统一标准GB 50300-2013 建设工程施工现场供用电安全规GB 50194-2014 建筑地面工程施工质量验收规GB 50209-2010 建筑装饰装修工程质量验收规GB50210-2001 建筑防腐蚀工程施工及验收规GB 50212-2014 第二节工程概况 一、工程名称：丝路国际创意梦工场项目样板间（一期）室装饰装修工程 二、工程地点：兴泰四街东，欧亚大道北 三：工程验收标准：合格 第三节施工方案 给排水施工
1、各种承压管道系统和设备应做水压试验。非承压管道系统和设备应做灌水试验。 2、给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。 3、生产给水系统管道在交付使用前必须冲洗和消毒、符合国家《生活饮用水标准》方可使用。 检验方法:检查有关部门提供的检测报告。 4、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验 5、排水管道的坡度必须符合设计要求，严禁无坡或倒坡。 给排水安装工程安装工艺: 一、施工原则 前期施工以土建为主～后期以安装为主～在整个施工过程中～须与土建和其它工种密切配合～做到先预埋、后安装,先地下、后地上,再外墙,先主管、后分管,先单体、后系统。 二、主要施工方法: 给、排水安装主要是配合土建前期的预留、预埋、埋地管道敷设,其它在土建主体断水后～全面开展安装～最后收尾及单体及系统测试三个阶段～具体方法如下: a.室给水立管～排污立管～以及出屋面的排污管～均设臵带有翼缘的刚性套管,比主管管径大两级,以加强防水～减少管根渗漏～其高度高出楼地面20，30mm～管缝用油
水电安装工程施工方案 1 一般要求 所有安装工程必须按设计图纸及安全操作规程、规范等有关技术标准执行。所有设备、产品应具有出厂合格证，若无质保书的均需进行试验、试压，严禁使用不合格的产品。在施工过程中的隐蔽工程、压力试验等均需得到质量监督部门、监理、建设单位认可，并做好各种隐蔽工程记录，施工过程中的质量记录应认真、真实填写，以保证技术资料的完整性。 2 与土建配合 (一)与土建配合工作： 水、电等安装工程施工时应作好与土建的协调配合工作。为很好地完成予埋予留等安装配合工作，应推行土建与安装一体化施工法，主要注意以下几方面： 1.主体工程 (1)土建与管道安装工程 ①管道预留孔洞应在土建施工的同时进行。由现场管道工按设计要求找出上、下水管道预留孔洞及卫生洁具安装位置，由施工操作人员负责留出。 ②在砖墙上预留槽、洞时，应按照图纸要求的标高、位置、规格尺寸向瓦工交待清楚，由瓦工负责留出。但管道工应巡视检查，以防留错。 ③留出的槽洞应上下相对,不得参差不齐,严禁安装时再凿墙面。 (2)土建与电气安装工程 ①钢管、塑料管配管等各种箱盒位置，施工前应根据施工图纸按线路确定。凡需埋在混凝土及砌体内的管道、木砖及各种箱盒等，都要及时确定位置预埋好。 ②在砌体中敷设暗管，应由现场电工及时配合瓦工做好预留洞槽、埋管工作，不得在砌体完工后再凿洞。 2.装饰工程
(1)土建与电气安装工程 ①地面工程施工前，土建技术员应先找准每个房间的地面标高，并弹出水平线。 ②砌体工程抹灰前，在清洁湿润的墙面上弹出水平线，作出标筋，每隔 1.2m作一道。标筋作完后，电气安装人员根据设计要求及规范规定，找出线盒位置及标高，然后拉水平线安装线盒，线盒要凸出标筋3mm，固定牢固。 (2)土建与管道安装工程 ①抹灰、镶贴前，管道安装人员按设计要求提前通知土建施工人员，对管道所有孔洞位置进行检查，保证准确无误后方可施工。 ②管道支架安装应与墙面抹灰、镶贴同步进行。管道安装人员应在现场配合瓦工施工，以解决套割不符合标准要求的问题。 3 水电安装（一般工程） （一）施工顺序 电气：结构配合（预埋管、预留洞）～墙体配管、埋设接线盒～管内穿线、桥架安装～杆接母线安装～灯具及设备安装～系统调试～交工。 水卫：结构配合～埋地管通安装～立支管安装～卫生设备及设备安装～试水、设备调试～交工。 （二）施工方法 (1)水卫工程 a.埋地管道安装 ①施工顺序：定位放线～人工挖土～管沟处理～管道安装～水压灌水试验及隐蔽工程记录～回填。 ②按施工图定位放线，进行人工开挖至设计标高，沟底夯实、夯平。 ③按有关规定安装管道，给排水按规范要求设置坡度，并做好保温、防腐处理。
1、工程概况 1.1工程简介 工程名称：永春碧桂园一期A区工程 建设单位：永春碧桂园房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 勘察单位：福建省闽东工程勘察院 监理单位：福建众亿工程项目管理有限公司 施工单位：江苏中信建设集团有限公司 工程地点：福建省泉州市永春碧桂园 该工程为永春碧桂园一期A区工程，位于泉州市永春县五里街镇北环路北侧。36栋别墅地上三层，9栋高层有地下一层，地上十一层至十八层，框架/框剪结构。总建筑面积为133000 m2，其中地下室建筑面积为25000 m2，地上建筑面积为108000m2。地下室为地下一层汽车库和设备用房，主体结构合理使用年限50年，建筑防火分类均为二类高层居住建筑；建筑耐火等级为二级；抗震设防裂度为6度。 本工程由安徽富煌钢结构建筑工程设计研究有限公司设计。 工程内容包括：水电安装、消防等工程。 本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。 1.2水电工程概况 1.2.1生活给水系统 本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由变频调速变量加压水泵联合供给各个生活区，生活给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。 1.2.2排水 室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（PVC管），埋地部分采用双壁波纹排水管。对管径大于或等于200的排水立管，设防火套管及阻火圈。 管材接口： DE≤160的PVC管采用粘接； DE≥200的塑料管采用橡胶圈接口。 1.2.3配电房。 本配电房供电由市电网不同变电站引二回路10KV独立电源进线。正常情况下高压母线1、2段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。高压柜采用中置式手车柜，低压开关柜采用抽屉式开关柜。变压器选用SGB10干式变压器，带IP20外壳。
建筑水电安装施工方案 -d o c -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
1、工程概况 工程简介 工程名称：永春碧桂园一期A区工程 建设单位：永春碧桂园房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 勘察单位：福建省闽东工程勘察院 监理单位：福建众亿工程项目管理有限公司 施工单位：江苏中信建设集团有限公司 工程地点：福建省泉州市永春碧桂园 该工程为永春碧桂园一期A区工程，位于泉州市永春县五里街镇北环路北侧。36栋别墅地上三层，9栋高层有地下一层，地上十一层至十八层，框架/框剪结构。总建筑面积为133000 m2，其中地下室建筑面积为25000 m2，地上建筑面积为108000m2。地下室为地下一层汽车库和设备用房，主体结构合理使用年限50年，建筑防火分类均为二类高层居住建筑；建筑耐火等级为二级；抗震设防裂度为6度。 本工程由安徽富煌钢结构建筑工程设计研究有限公司设计。 工程内容包括：水电安装、消防等工程。 本施工方案仅包括生活给水、排水和电气工程。消防工程用水另行编制方案。 水电工程概况 生活给水系统 本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱，供变频调速变量恒压供水设备吸水，由变频调速变量加压水泵联合供给各个生活区，生活给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。 排水 室内污水排水采用设伸顶通气单立管及设环形通气管的方式，污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采用排水硬塑管（PVC 管），埋地部分采用双壁波纹排水管。对管径大于或等于200的排水立管，设防火套管及阻火圈。 管材接口： DE≤160的PVC管采用粘接； DE≥200的塑料管采用橡胶圈接口。 配电房。 本配电房供电由市电网不同变电站引二回路10KV独立电源进线。正常情况下高压母线1、2段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。
水电安装工程施工方案 一、给水工程施工方法及技术措施 1、给排水施工说明 关于各种管道系统的管材，接口、要求，保温防腐等见下表： 2、系统施工程序 本工程给排水系统施工程序上按各单位各系统各户装备。 特点是从功能、质量及外观要求区域要求高，但其各室内系统特点基本相似，对于此区域的施工应以标准层为标准，采用集中预制、成系统标准化的安装方式，确保每个户型的安装质量得到保障。 3、给水管道安装质量控制点及控制措施 （1）工艺流程图如下： 预留洞→埋穿地孔套管→管制作→管安装→管道打压→管
道清理，上好配件→油漆 （2）安装注意事项： 1）管材切割：应使用手锯或专用剪刀垂直切割，禁止用高速砂轮切割机或气体火焰等方法切割。在管材切断过程中注意不能损伤和过分向内挤压。 2）去毛刺、倒角：用专用工具去掉管端毛刺。 3）连接：采用电加热后快速插入稳定固定。 4）按规定在立管和水平管上加钉管卡，固定好PPR管。 5）室内管道采用PPR塑料管，所有管件采用同类产品的各种品种，在和钢管接头时要使用钢塑过度连接件安装。 6）进入地下的PPR给水管必须接好各出水口的阀门关闭做压力试验，达到规定压力未发生渗漏经办理隐蔽验收手续以后才能作埋设处理。 7）回填时，管下要先垫实、垫平，靠近给水管周围15cm 范围内不得有砖、石等坚硬材料，管道周围用木夯轻轻夯填密实，严禁机械碾压。 4、排水系统安装 （1）排水管、采用PVC管，管件连接。PVC管安装要求如下： 1）在安装PVC塑料管时要根据图纸要求，并结合实际情况，按预留口位置测量尺寸进行预制。管道断口要平齐，用铣刀或刮刀除掉断口内外飞剌，外棱铣出150。粘接前应对承插口先插入
水电安装专项施
工 方 案 目录 一、编制依据.......................................................................................................... 二、工程概况.......................................................................................................... 三、主要内容.......................................................................................................... 四、施工部署..........................................................................................................
五、施工方案及应注意质量通病问题..................................................................... 六、工程质量保证措施........................................................................................... 七、安全生产及工种配合措施及技术要求............................................................. 八、现场管理措施................................................................................................... 九、材料管理规定................................................................................................... 附录：项目管理体系图.................................................................................... 附录：施工质量保证体系图............................................................................ 附录：项目施工安全保证体系图..................................................................... 附录：水、电安装保证体系............................................................................... 1 / 34 第一节：编制依据及原则 一、编制依据 、由建设单位（业主方）提供的给排水、电气及空调施工图纸。
水电安装施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
阳山花苑三期保障性住房工程 水 电 安 装 施 工 方 案 编制人： 审核人： 审批人： 编制单位：苏州第五建筑集团有限公司 编制时间： 2012年12月 目录
一、工程概况 (2) 二、水电安装工程施工方案 (3) A、组织施工方案 (3) B、各专业施工方案、施工工艺 (8) 一、工程概况 1、工程简介 本工程为阳山花苑动迁房－南兴研磨标段1~12#楼及A/B地库水电安装工程。工程位于高新区浒墅关开发区，312国道西。 工程1~8#房建筑面积 m2；9#房建筑面积约 m2；10#房建筑面积约 m2；11#楼建筑面积约16268.65 m2；12#楼建筑面积约15676.11m2；A/B 地下车库建筑面积约 m2；总建筑面积：㎡。 2、结构 本工程由苏州阳山新城投资开发管理有限公司建设，苏州市城市建筑设计院有限责任公司设计，苏州市晨阳建设监理有限公司监理。 苏州第五建筑集团有限公司 阳山花苑项目部 二、水电安装工程施工方案 A、组织施工方案： 安装工程必须紧密配合土建施工。 (一)、配合主体结构施工 1、在主体结构施工过程中，由于各种专业均有大量的预埋工作，因此，必须及时与土建做好配合工作。各专业必须认真熟悉施工图纸，在
建设单位的组织下进行图纸会审，技术交底工作，在土建结构施工前做好各项施工准备工作。 2、主体结构施工阶段的管道、空调、通风专业的施工。 3、配合留洞：根据卫生洁具型号、规格，确定留洞位置、尺寸、复核坐标。 4、预留孔洞： (1)工艺流程：制作模具→放线标记→安装模具→防腐→复核检查。 (2)确定预留孔部位：待工程施工到预留孔部位时，立即按施工图中给的坐标和标高，在钢筋下方的模板上，按标出的轴线，量出预留孔洞中心至坐标处画出“+”线标记。 (3)安装模具：将事先制作好的模具中心对准标注好的“+”字进行模具安装固定，用钉子钉牢在模板上或用铁丝靠在周围钢筋上，无论哪种方法，必须考虑到要拆除的临时模具易于拆除的条件而设。 (4)解决障碍：遇有较大的孔洞模具与多根钢筋相碰时，须经土建技术人员核验，采取相应措施后再进行安装固定。 (5)防腐：模具安装固定后，对临时性的模具应刷隔离剂易于拆除。 (6)人工打孔：当预留孔洞不能适应工程需要时，需要进行机械或手工打洞，尺寸一般比管径大2档左右，如因扩孔较大，或需破坏受力钢筋时，须经土建技术人员核算并采取有效的技术措施后方可施工。 (7)成品保护：严禁在预留模具上放置物件或人坐、踩。浇筑混凝土时应有专人看护，避免震动位移或倾斜。 (8)质量标准： A、预留孔洞的位置应符合设计要求或施工规范的要求。
