低压配电箱的电气设计浅析
摘要：得益于近年来我国经济高速发展，电气科学技术的发展更是突飞猛进，
电气设备已经走进了千家万户，广泛应用于人们的日常生活和工作中，有效提升
了人们的生活质量。也正因此人们对于电气设备的功能、运行的稳定性以及经济
性都有了更高的要求。由于低压配电箱其分断能力强且动热稳定性好，因此得到
了广泛的应用。本文以下从四个方面对低压配电箱的电气设计进行了研究分析，
以期为有效提升低压配电箱的性能提供参考。
关键词：低压配电箱；电气设计
引言
现阶段我国电气行业中最常见的低压配电箱分为两个组成部分，即箱体和盘面。低压配电箱根据分类标准的不同，可分为不同类型。诸如木制和铁制低压配
电箱；明装和暗装低压配电箱等等。用户与电网之间必须要有低压配电箱的连接
才能正常用电，所以低压配电箱运行的可靠性以及灵活性对于用户用电质量有着
极为重要的影响。所以为了确保用户用电质量以及电网的供电质量，优化低压配
电箱的设计就显得尤为必要，也是电气行业发展中的一个重要课题。
1线路设计
在低压配电箱电气设计工作中，线路设计是非常重要的一个环节。线路设计
的主要内容有两个方面，一是设计电气接线图，二是导线选型。电气接线图的设
计是低压配电箱电气设计工作中最基本的内容之一，所以在进行电气接线图的设
计过程中，一定要综合考虑各方面因素，诸如低压配电箱的负荷大小以及供电回
路等的特点，因为这些因素直接决定着低压配电箱内部电气回路的导体截面积、
导体材质以及导体型号的选择。此外，低压配电箱电气接线图的设计一定要在充
分了解和掌握低压配电箱在实际运行过程当中的负荷要求，因为低压配电箱的最
大设计功率是由实际的负荷大小决定的，而不是由设计功率决定实际功率。低压
配电箱实际运行时，其内部的各个电路中的负荷大小不尽相同，且并不都是以额
定功率大小运行，电路运行时间也不尽相同，所以在进行电气接线图的过程中，
一定要依据实际负荷大小设计低压配电箱的最大功率，从而有效保证低压配电箱
能够安全稳定地运行。在进行低压配电箱导线选型的过程中，一般以铜制导线或
者铝制导线作为低压配电箱的母线，而且低压配电箱在接通交流电运行时会产生
邻近效应以及集肤效应，因为邻近效应以及集肤效应都会对导线的截面以及导线
通过电流的能力造成影响，所以在进行导线选型的过程中还要注意低压配电箱运
行时的这种情况。此外，低压配电箱在运行的过程中会产生大量热量，如果热量
不能够被及时释放出去，就会对低压配电箱的正常稳定运行造成严重影响，所以
在进行导线选型的过程中还必须要充分考虑低压配电箱在运行过程中的散热要求，同时如果继电保护装置与线路的位置设置不合理会给低压配电箱的运行造成干扰，因此导线选型中还要合理设置继电保护器与线路之间的位置。
2结构设计
散热问题是进行低压配电箱结构设计需要重点考虑的因素。低压配电箱的实
际运行环境较为复杂，受到很多外部条件的影响，诸如阳光直射、高温天气以及
用电高峰期会产生非常高的电路负荷，这些因素都会使得低压配电箱内部温度急
剧上升。如果低压配电箱内部温度太高就会对元器件造成严重的影响，进而影响
到低压配电箱的正常稳定运行。所以在进行低压配电箱的结构设计时重点要围绕
提升箱体散热效率以及保持低压配电箱正常稳定运行展开设计。在实际操作过程
低压配电设计规(GB50054-95) 第一章总则 第1．0．1条为使低压配电设计执行国家的技术经济政策。做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规。 第1．0．2条本规适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。 第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第1．0．4条低压配电设计除应执行本规外，尚应符合现行的国家有关标准、规的规定。 第二章电器和导体的选择 第一节电器的选择 第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件； 五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。 第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。 第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。 第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第2．1．6条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片 四、不需要拆除导线的特殊端子； 五、熔断器。 第2．1．7条半导体电器严禁作隔离电器 第2．1．8条通断电流的操作电器可采用下列电器 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、10A及以下的插头与插座。 第二节导体的选择 第2．2．1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。 第2．2．2条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求； 四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2．2．2的规定。 固定敷设的导线最小芯线截面表2．2．2
本施工工艺标准适用于电气配电箱安装工程 材料要求: 1.1铁质配电箱（盘）:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固,应为两部定点厂产品,并有产品合格证. 1.2配电箱（盘）安装要求:配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，其底口距地不得小于 1.8m。在同一局房内，同类箱（盘）的高度应一致，允许偏差为10mm。安装配电箱（盘）所需的木砖及铁件等均应预埋。挂式配电箱（盘）应采用金属膨胀螺栓固定。铁质配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆两道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。配电箱
（盘）带有器具的铁质盘面和状有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE为黄绿相间的双色线，也可采用编制软裸铜线），但PE保护地线不允许利用箱体或盒体串接。 1.3配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便检修。导线剥削出不应伤纤芯或纤芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。 1.4配电箱（盘）的盘面上安装各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接符合。 1.5配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相对应，其下面应装设卡片框，表明路别集容量。TN-C低压配电系统中的中性线N 应在箱体或盘面上，引入接地干线处做好重复接地。PE保护地线若不是供电电缆和电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为 2.5平方毫米；无机械性保护时为4平方毫米。 1.6配电箱（盘）上的母线其相线影涂颜色标出，A相（11）应涂黄色；B相（12）应涂绿色；C相（13）应涂红色；中性线N相应涂淡蓝色；保护地线（PE）应涂黄绿相间双色。配电箱（盘）上电具，仪
低压配电柜设计毕业设计 ==============学校 毕业设计论文论文题目:低压配电柜设计系部:专业: 电机与电器班 级: 学生姓名: 学号:指导教师: 2011年 5 月 1 日 I 摘要 随着工业技术的发展，在低压供电系统中启用配电柜越来越多，特别是机加工车间线路里 面采用集中控制线路的原则更加需要配电柜。低压配电柜的设计是否合理关系到整个生产线 设备安全可靠的运行。配电柜在机加工车间里起到分配电能，及控制设备电源的作用，配电 柜的设计与制作首先考虑的是控制对象的负荷功率的大小，根据负荷的大小才能正确地选用 低压电器。考虑到车间负荷较大采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜 起到分配电源的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计 一个电源柜和一个动力柜，我们的设计思路是安全，可靠、经济、美观、维修方便。 关键词:配电、负荷计算、低压计算的选择。
ABSTRACT With the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more necessary power distribution equipment. Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation. Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical. Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, according to actual needs, the Graduation to design a power supply cabinet and a dynamic cabinet, our design idea is safe, reliable, economic, aesthetic, and easy maintenance. Keywords: distribution, load calculation, low voltage calculation choice. II 目录
低压配电箱的电气设计 一、当代低压配电箱的设计和功能阐述 （一）低压配电箱的功能 低压配电箱是电能用户和电网连接的关键所在，具有较为灵活的操作性和可靠性，对系统供电质量的提高具有很大影响，使用低压配电箱能够很好的减少因故障所导致停电的时间。 （二）低压配电箱的设计 当代低压配电箱与传统配电箱不同，在自动化和信息方面水平得到不断提高，其主要的特点是能够实现台区负荷的划分，并且能够进行无功补偿，与此同时还具有各项保护功能的优势，在提升配网供电質量和稳定性的同时，还优化了电网在运行过程中的电压，具有较强的动态影响能力。 二、低压配电箱的设计要点 （一）低压配电箱的线路 现代低压配电箱的线路设计主要包括线路导线选型和电气接线图设计两个方面。配电箱的电气接线图是低压配电箱设计的基本内容，在电气接线设计的实际过程中，设计师需要对低压配电箱的负荷特性、供电回路和大小等特点进行综合性的考虑。并且根据导线的型号、横截面、材质和性能进行确定，保证配电箱保持最大功率。在线路导线选型方面，需要根据使用要求，选择所需的材料，主要以铝和铜为主。设计师在进行实际选型的过程中，需要对交流供电的特性对导线的影响具有充分了解，并且对配电箱线路布置的重视程度提高，在设计时还需要重视线路和保护装置的配合。 （二）低压配电箱的结构 在实际低压配电箱的结构设计方面，对箱体的散热性能进行考虑，在低压配电箱实际运行的过程中，会受到外界环境的影响，导致用电负荷增加，使箱体的温度过高并且影响到箱内器件的运行，所以在对
低压配电箱结构进行设计的过程中，需要对各个影响因素进行考虑。首先需要提升电压配电箱的散热功能，保证了箱体防护等级的同时，需要增加散热孔和通风面积，达到使散热效果增强的目的。为了避免开孔过多和开孔面积过大，导致阴雨天低压配电箱进水，可以适当添加纱网和挡板进行防护，防止杂物和雨水进入低压配电箱中。箱体内部的电气元件在运行的过程中会受到温度的影响，为了避免箱内温度升高对元件的影响，可以选择大于实际工作参数的元件。对低压配电箱中的元件进行合理布局，由于低压配电箱中各个元件的工作参数和自身特性不同，对散热要求高的元件进行优先和合理的布局。对低压配电箱的各个元件的位置确定后，需要对配电箱展开接线图的设计，对各个回路进行不同的划分，并且对元件按照由左向右的顺序进行排序，对于图中的各个回路做好对应的文字标注。在元件自身方面，需要保证元件符合质量要求，并且保证配套部件齐全，鉴定配电箱内部的动作值，确保其合理性；在元件布局方面，需要保证元件的布局是有利于配电箱的一次性走线，并且实现内部元件的独立维护和安装，在箱体散热性能良好的方位，对散热需求高的元件进行优先安置，使各个元件的导线到达一定的耐热性要求。除此以外，还需要保证电压配电箱中的各个元件可靠接地，并且保证信号回路汇中各个原件的正常工作，互相不受到对方的干扰。 （三）低压配电箱的选型 低压配电箱组件主要由二次测量仪器、显示仪表和开关设备等部分组成，在实际的低压配电箱中，明装低压配电箱具有良好的散热性能，暗装配电箱则不能实现空气的流通，不能很好的进行散热，使用暗装形式会导致箱体内部温度因电压而升高的现象发生，所以实际暗装配电箱中的工作温度要比外界温度要高很多。在对低压电箱进行设计过程中，设计师需要结合厂家所提供的有关资料，把握好环境的温度和箱体安装方式的差异，并且对低压断路器的数值进行及时修正。此外在低压配电箱外侧显示元件和控制元件进行专设时，需要按照安全可靠、易于操作、布置有序的原则进行，并且需要保证各个线路连
浅析高层建筑电气中低压配电设计 发表时间：2016-07-07T14:01:27.963Z 来源：《基层建设》2016年6期作者：周鹿樵 [导读] 近年来，随着城市化水平的不断提高，高层建筑施工已经成为了建筑施工领域中十分重要的一部分。 广东华方工程设计有限公司广东东莞 523000 摘要：近年来，随着城市化水平的不断提高，高层建筑施工已经成为了建筑施工领域中十分重要的一部分。在高层建筑施工过程中，其建筑内的低压配电设计在建筑的整个施工阶段中扮演了十分重要的角色。文章首先分析了高层建筑电气设备的特点，其次文章又论述了高层建筑电气中低压配电设计的基本原则及优化设计过程的手段，希望能够为具体的设计过程提供具有参考价值的意见，从而使高层建筑电气中低压配电设计能够进一步的满足人们的需要。 关键词：高层建筑；电气；低压配电；设计 引言：与一般多层建筑的施工不同，高层建筑的施工难度往往更大，建筑物内使用的电气设备也比较多。同时，由于高层建筑具有结构复杂且智能度高的特点，因此其施工过程较一般建筑来说要复杂得多。在高层建筑电气中低压配电设计中，保证其供电稳定性以及可靠性是最基本的要求，同时也是施工设计人员必须注意的一点，只有保证上述两点，才能提高高层建筑的整体质量。 一、高层建筑供电系统的特点 相对于一般多层建筑来说，高层建筑所使用电气设备，具有种类多、用电量大以及对供电可靠性的要求高等特点。具体来说表现为以下方面： 第一，为保证建筑内人们生活工作的正常进行，高层建筑中使用电气设备具有种类多的特点。由于高层建筑的施工对其功能的完善提出了更高的要求，因此其无论在供配电系统与火灾报警等系统方面都应更加完善与齐全，这样才能更好的保证整个高层建筑内设备的顺利运行。 第二，相对于一般多层建筑，高层建筑在用电需求方面有着更高的要求。高层建筑从用途上分为高层居住建筑和高层公共建筑。高层居住建筑的用电量相对较小，一般在25至60瓦/每平方米。而高层公共建筑的用电量相对较大，例如：宾馆、办公楼、商业楼等，其用电量会到60至160瓦/每平方米。这样的用电量是非常大的。 第三，高层建筑电气内使用的电气设备对供电可靠性要求交高。相对于普通多层建筑，高层建筑由于使用功能相对复杂，防火要求相对较高，因此对供电可靠性提出了更高的要求。由于高层建筑用途的不同，往往在一栋建筑内同时存在一、二、三级负荷。特别对于一二级负荷，一旦中断供电有可能造成重大影响或重大损失。对于此类负荷，在配电设计上一般多采取一路高压市电加应急发电机组供电或者双高压市电供电的方式，使之保证其供电的可靠性。 第四，高层建筑电气系统相对复杂，建筑内使用电气设备种类繁多。因此其必须具备可靠的电气系统才能维持各个设备的运转。在高层建筑中，各电气子系统往往会互相连接。例如：在消防设备的建设中，施工人员就需要采取双母线分段系统来进行供电。目前，高层建筑对于电气系统的设计已经朝着智能化的放向发展，这就为节约人力资源以及提高工作效率的打下了基础。 第五，建筑内电气线路火灾对人民生命及财产安全的造成十分严重的威胁。而高层建筑在与一般多层建筑相比在消防疏散与消防救援上难度都大于一般建筑。这就对建筑内电气线路的防火性能提出了更高的要求。现在，一般多层建筑内采用阻燃性电线、电缆。而在高层建筑中，特别是一类高层建筑应采用阻燃低烟无卤交联聚氯乙烯电力电缆、电线或无烟无卤电力电缆、电线。而高层建筑中的消防设备供电线路则采用耐火电力电缆、电线。 二、高层建筑电气中低压配电设计原则 高层建筑电气中低压配电设计需要遵循的原则包括优化设计原则与合理高效的原则两点，对设计原则的了解有利于为设计人员的工作提供相应的标准，对设计过程的顺利完成十分有利。 （一）优化设计 所谓的优化设计，不仅包括设备性能及系统运行方面的优化，同时还包括运行效率方面的优化。高层建筑的施工内容相对复杂，这就使得其资金投入也会相应较大。为保证施工企业的施工成本能够得到有效的节约，提高施工效率便成为了一个主要的手段，但施工效率的提高以及施工成本的节约必须要以节能环保的理念为基础，这样才能使高层建筑电气中低压配电设计能够更加符合目前社会发展的主要趋势。首先，在对高层建筑电气中低压配电设计之前，一定要提出相应的设计流程，同时对流程的可行性及适用性进行分析，为整个设计过程的可靠性提供保证。其次，在设计过程中，设计人员还要对线路之间以及设备之间的距离进行设计，这是保证设备与线路能够正常发挥其作用的基础。 （二）合理高效 在高层建筑电气的低压配电设计过程中，一定要坚持合理高效的原则。所谓的合理高效原则主要是针对设计过程中节能环保性能的保证来说的。在具体的设计过程中，相关人员一定要在保证电气设备使用性能的基础上，尽可能的降低其对能源的消耗量。想要达到上述目的，设计人员就一定要注重对节能设备的使用。同时在选择设备时，还应对其各项参数进行严格的考察，以使其质量及使用性能都能够得到保证。同时，在配电系统设计过程中，工作人员一定要保证其具有分散化的特点，以使电能能够得到更好的分配。 三、完善高层建筑电气中低压配电设计的策略 （一）确定负荷等级 对于高层建筑的供配电系统设计，首先要明确其建筑物的建筑性质，其次确定建筑物的用电负荷等级，并根据负荷等级才设计相应的供电方案，进而保证其供电系统的合理性。我国规定民用高层建筑分为两类，其超过54m的一类高层建筑和54m以下的二类高层建筑。而民用建筑电气负荷又分为三级，即一级负荷、二级负荷、三级负荷。对于一类高层建筑中的走道照明、值班照明、警卫照明、障碍标志灯、主要业务用电子计算机系统电源、保安系统电源、电话机房电源、客梯电力、排污泵、变频调速恒压供水生活泵及消防用电设备电源等为一级负荷；二类高层建筑中的主要通道及楼梯间照明用电、客梯电力、排污泵、生活泵及消防用电设备电源等为二级负荷。其余不属
毕业设计论文 论文题目：低压配电柜设计 系部：电气工程系 专业：电机与电器 班级： 2008级03班 学生姓名： ========== 学号： ========== 指导教师： ====== 2011年 5 月 1 日
摘要 随着工业技术的发展，在低压供电系统中启用配电柜越来越多，特别是机加工车间线路里面采用集中控制线路的原则更加需要配电柜。低压配电柜的设计是否合理关系到整个生产线设备安全可靠的运行。配电柜在机加工车间里起到分配电能，及控制设备电源的作用，配电柜的设计与制作首先考虑的是控制对象的负荷功率的大小，根据负荷的大小才能正确地选用低压电器。考虑到车间负荷较大采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜起到分配电源的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计一个电源柜和一个动力柜，我们的设计思路是安全，可靠、经济、美观、维修方便。 关键词：配电、负荷计算、低压计算的选择。 ABSTRACT With the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more necessary power distribution equipment. Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation. Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical. Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, according to actual needs, the Graduation to design a power supply cabinet and a dynamic cabinet, our design idea is safe, reliable, economic, aesthetic, and easy maintenance. Keywords: distribution, load calculation, low voltage calculation choice.
低压配电设计规范(GB50054-95) 第一章总则 第1．0．1条为使低压配电设计执行国家的技术经济政策。做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。 第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。 第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。 第二章电器和导体的选择 第一节电器的选择 第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件； 五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。 第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。 第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。 第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第2．1．6条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片 四、不需要拆除导线的特殊端子； 五、熔断器。 第2．1．7条半导体电器严禁作隔离电器 第2．1．8条通断电流的操作电器可采用下列电器 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、10A及以下的插头与插座。 第二节导体的选择 第2．2．1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。 第2．2．2条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求； 四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2．2．2的规定。 固定敷设的导线最小芯线截面表2．2．2
市极光光伏太阳能科技有限公司800KWp光 伏发电站项目 低 压 配 电 柜 施 工 案 编制： 审核： 批准： 上海晶科光伏科技有限公司项目部
一、工程概况 市极光光伏太阳能科技有限公司800KWp光伏发电站项目为我公司承建项目，项目建设任务为于市职教中心6幢教学楼屋面安装800KWp容量的安装电站，以7回路400V低压线路汇流至本项目新建配电房，升压至10KV并入电网。其中，各光伏区域汇流柜安装于各教学楼附近，为了安全、优质、按期完成此工程任务且不影响后期职教中心建设，特制定如下施工案： 根据职教中心总规划平面图，以不影响建筑及道路为前提，将各区域汇流柜安装位置定于各教学楼旁绿化带围。利用顶管施工入土点及出土点作为汇流柜基础坑，浇筑混凝土基础，敷设槽钢作为汇流柜的安装基础。基础坑用水泥砂浆找平。 二、施工组织部署 2.1施工工艺流程
2.2施工组织与管理 根据工程的实际情况，我项目部成立配电柜基础施工指导小组，聘请经验丰富的施工队伍具体负责该工程项目的施工作业。 工程项目管理组与岗位责任框图 主要施工人员组织表
2.3 施工准备 2.3.1 施工准备 1、对拟浇筑配电柜基础地点进行勘察，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向及管材、尺寸等。根据相关部门的管位交底，现场勘查情况进行复核； 2、准备好模具、钢筋、槽钢、商品混凝土等材料； 3、场地平整，保证基础坑大小满足施工要求； 4、施工区域围搭建安全防护围栏，保障安全文明施工。 三、施工过程 3.1 设备基础施工 施工顺序：场地平整——放线及垫层施工——立模植筋——基础施工——槽钢安装定位——二次灌浆 3.1.1 根据设计要求，将槽钢进行加工，并进行除锈及刷防腐防 锈漆； 3.1.2 槽钢的埋设 1）直埋法：于商品混凝土浇筑的同时，将槽钢埋设好，要求：水平误差不超过1mm，长度误差不超过5mm；表面可高出找平面5-10mm；水平调整完成后，应将接地体与槽钢进行焊接，并再次检查槽钢的安装尺寸和水平情况，对不合格的立即进行修改；
低压配电设计规范（GB 50054-95） 第一章总则 第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。 第1.0.2条本规范适用于新建和扩建工程的交流、工频 500Ｖ以下的低压配电设计。 第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。 第二章电器和导体的选择 第一节电器的选择 第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求: 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件； 五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足 短路条件下的通断能力。 第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有 效值，当短路点附近所接电动机额定电流之和超过短路电流的 1%时，应计入电动机反馈电 流的影响。 第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时， 应采取防止误操作的措施。 第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第2.1.6条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片； 四、不需要拆除导线的特殊端子； 五、熔断器。 第2.1.7条半导体电器严禁作隔离电器。 第2.1.8条通断电流的操作电器可采用下列电器： 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、10Ａ及以下的插头与插座。 第二节导体的选择 第2.2.1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应 符合工作电压的要求。 第2.2.2条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式及环境条件确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求；
==============学校 毕业设计论文 论文题目:低压配电柜设计 系部: 电气工程系 专业: 电机与电器 班级: 2008级03班 学生姓名: 学号: 指导教师: 2011年 5 月 1 日 摘要 随着工业技术的发展,在低压供电系统中启用配电柜越来越多,特别就是机加工车间线路里面采用集中控制线路的原则更加需要配电柜。低压配电柜的设计就是否合理关系到整个生产线设备安全可靠的运行。配电柜在机加工车间里起到分配电能,及控制设备电源的作用,配电柜的设计与制作首先考虑的就是控制对象的负荷功率的大小,根据负荷的大小才能正确地选用低压电器。考虑到车间负荷较大采用两种配电柜,一种就是电源柜,另一种就是动力柜,电源柜起到分配电源的作用,动力柜起到控制设备电源作用,根据实际需要,这次毕业设计要设计一个电源柜与一个动力柜,我们的设计思路就是安全,可靠、经济、美观、维修方便。 关键词:配电、负荷计算、低压计算的选择。 ABSTRACT With the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more
necessary power distribution equipment、Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation、Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical、Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, according to actual needs, the Graduation to design a power supply cabinet and a dynamic cabinet, our design idea is safe, reliable, economic, aesthetic, and easy maintenance、 Keywords: distribution, load calculation, low voltage calculation choice、
高低压配电箱、配电柜的安全技术要求 高低压配电箱、配电柜的安全技术要求，具体如下： （1）配电箱、开关箱的箱体材料，一般应选用钢板，亦可选用绝缘板，但不宜选用木质材料。 （2）电箱、开关箱应安装端正、牢固，不得倒置、歪斜。固定式配电箱、开关箱的下底与地面垂直距离应大于或等于1.3m、小于或等于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离应大于等于0.6m、小于等于1.5m。 （3）进人高低压配电柜的电源线，严禁用插销连接。 （4）电箱之间的距离不宜太远。分配电箱与开关箱的距离不得超过30m。开关箱与固定式用电设备的水平距离不宜超过3m。 （5）每台用电设备应有各自专用的开关箱。施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（含插座）。 开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30mA，漏电动作时间应不大于0.1s。 （6）为了确保安全，所有配电箱门应配锁，不得在配电箱和开关箱内挂接或插接其他临时用电设备，开关箱内严禁放置杂物 配电箱（柜）生产技术要求 根据本工程的设计和质量目标的要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱（柜）的生产技术要求，在产品进场时，我方将严格按照各相关的国家及地方性的规范、
规程及本技术要求对产品的性能、质量、技术指标进行检验，达不到要求禁止在本工程中使用。 一、本次技术性能参照引用的国家规范和标准：(不限于此) 1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》 2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》 3、GB2681-1981 《电工成套装置中导线颜色》 4、GB4208-1993 《外壳防护等级（IP代码）》 5、GB7251-1987 《低压成套开关设备》 6、GB9466.1-1997 《低压成套开关设备基本试验方法》 7、GB50303-2002 《建筑电气工程质量验收规范》 8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 10、IEC439-1 《成套低压开关设备和控制设备》 11、IEC364 《建筑物电气装置》 12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》 13、NEMAIC2-322 《通用交流电动机控制中心》 14、JB2436-1992 《电力传输控制装置用铜制裸压接端头》
《低压配电柜设计》课程标准 一、课程性质 在专业课程体系中，本课程的先导课程有“电工基础”、“普通电机装配与检测”，主要学习电工及电机的基础知识与基础技能，后续课程是“PLC控制系统设计、安装与调试”、“变频技术”等课程，主要学习PLC控制系统的设计，并按安装工艺的要求规范配线；组态软件、网络技术的应用系统设计与装调。因而本课程是电气自动化技术专业最重要的专业课程，也是专业实践技能培训的基础技能，是培养学生职业能力最重要的环节，同时又起到承上启下的作用，在整个专业课程体系中显得更加重要。 （一），课程概述 该课程为核心专业课程，重点培养电气自动化技术专业学生的职业道德、典型设备控制线路设计装调与检修、工艺规范以及技术文件编制、安全文明生产和环境保护、质量管理知识等专业能力，本课程重点针对电气自动化技术技术专业而开发，是该专业的一门核心实践技能课程。同时，该课程在数控、机电设备维修、机电一体化等诸多机电技术类专业中也是一门非常重要的实践技能课程。 （二），课程的基本理念 课程设计依照“岗位职业标准”和“人才培养质量要求”两个重要标准为依据，通过多年的教学总结、与往届毕业生在相关就业单位表现所得到的反馈和学科带头人到企业里多次考察、分析、再结合到本院的实际情况，讨论并设计出一套基于工作过程的课程，以职业道德、典型设备控制线路设计装调与检修、工艺规范以及技术文件编制、安全文明生产和环境保护、质量管理等职业素养为重点，以项目为载体，用任务训练岗位职业能力，以学习者为中心进行理论与实践一体化设计，充分体现职业性、实践性和针对性的要求。 （三），课程的设计思路 根据教学的基本规律，由浅入深、由易到难的原则将教学内容进行重新归类、组合设计，将教学内容设计成五个具体的教学项目单元。 1、按照项目驱动、完成任务的设计思想，依据学生就业岗位职业行动能力，由理论和实训教师共同进行课程设计开发，再现工业现场和低压电器控制系统设计、安装与调试相关工

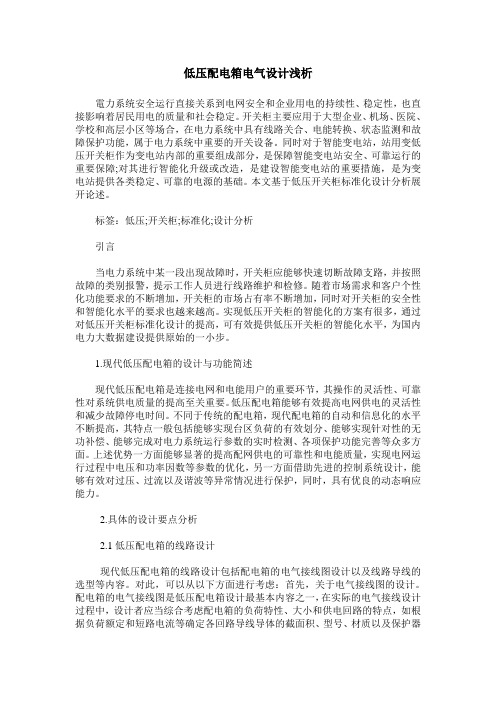

低压配电箱电气设计浅析 電力系统安全运行直接关系到电网安全和企业用电的持续性、稳定性，也直接影响着居民用电的质量和社会稳定。开关柜主要应用于大型企业、机场、医院、学校和高层小区等场合，在电力系统中具有线路关合、电能转换、状态监测和故障保护功能，属于电力系统中重要的开关设备。同时对于智能变电站，站用变低压开关柜作为变电站内部的重要组成部分，是保障智能变电站安全、可靠运行的重要保障;对其进行智能化升级或改造，是建设智能变电站的重要措施，是为变电站提供各类稳定、可靠的电源的基础。本文基于低压开关柜标准化设计分析展开论述。 标签：低压;开关柜;标准化;设计分析 引言 当电力系统中某一段出现故障时，开关柜应能够快速切断故障支路，并按照故障的类别报警，提示工作人员进行线路维护和检修。随着市场需求和客户个性化功能要求的不断增加，开关柜的市场占有率不断增加，同时对开关柜的安全性和智能化水平的要求也越来越高。实现低压开关柜的智能化的方案有很多，通过对低压开关柜标准化设计的提高，可有效提供低压开关柜的智能化水平，为国内电力大数据建设提供原始的一小步。 1.现代低压配电箱的设计与功能简述 现代低压配电箱是连接电网和电能用户的重要环节，其操作的灵活性、可靠性对系统供电质量的提高至关重要。低压配电箱能够有效提高电网供电的灵活性和减少故障停电时间。不同于传统的配电箱，现代配电箱的自动和信息化的水平不断提高，其特点一般包括能够实现台区负荷的有效划分、能够实现针对性的无功补偿、能够完成对电力系统运行参数的实时检测、各项保护功能完善等众多方面。上述优势一方面能够显著的提高配网供电的可靠性和电能质量，实现电网运行过程中电压和功率因数等参数的优化，另一方面借助先进的控制系统设计，能够有效对过压、过流以及谐波等异常情况进行保护，同时，具有优良的动态响应能力。 2.具体的设计要点分析 2.1低压配电箱的线路设计 现代低压配电箱的线路设计包括配电箱的电气接线图设计以及线路导线的选型等内容。对此，可以从以下方面进行考虑：首先，关于电气接线图的设计。配电箱的电气接线图是低压配电箱设计最基本内容之一，在实际的电气接线设计过程中，设计者应当综合考虑配电箱的负荷特性、大小和供电回路的特点，如根据负荷额定和短路电流等确定各回路导线导体的截面积、型号、材质以及保护器
