北京康盛伟业工程技术有限公司BEIJING KANGSHENGWEIYEGONGCHENGJISHUYOUXIANGONGSI

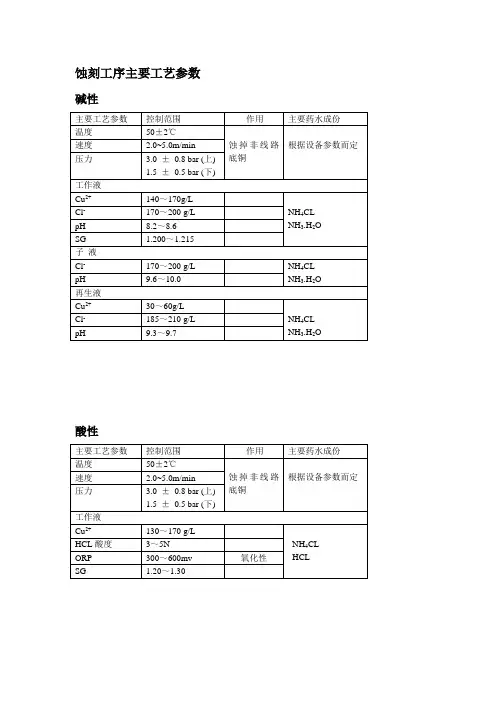

Page：1/1 蚀刻技术参数
理想的蚀刻效果，主要体现在蚀刻药液的配比，以及设备的优越性（蚀刻液能够充分的循环以及成熟的工艺）。不锈钢镂空板适合用液体三氯化铁，咬钢量足，蚀刻速度快，但是不锈钢表面蚀刻装饰材料必须使用固态的三氯化铁，蚀刻精度高，相对速度较慢。现在的蚀刻数据：每槽蚀刻800L,三槽合计2400L；
2.8吨左右，三氯化铁溶液的比重，
1：4；波美度40-42；三氯化铁浓度50%左右；盐酸浓度20%左右；速度：1.2-1.5米/min;
温度：43-45度；喷淋压力：2.5-3Kg;蚀刻深度：以前15丝以内；现在至少25丝（国际部要求深度）。刚配好的一缸药水随着生产板量的增加，需要添加盐酸补充药液的活性，每更换一次药水可蚀刻200平米左右板材需要更换新的溶液。
聊城方圆金属标牌技术培训 一、蚀刻液类 1，铝标牌蚀刻液配方A 含手工蚀刻和机器蚀刻两种配方。 2，不锈钢、钛金、铜标牌通用型蚀刻液配方A 含手工蚀刻和机器蚀刻两种配方。 3，可控型不锈钢、钛金板大面积均匀蚀刻配方D 适合手工蚀刻，即使201材质经过蚀刻后也完全达到均匀柔白效果，一步到位，无需进行后期处理。 4，模具钢蚀刻液配方A 制作工业用压花、咬花、皮纹等蚀刻类模具。 二、处理液类 1，铝标牌常温药白液配方A 兼具药白和细砂面处理效果。 2，常温型铝标牌感光油墨脱膜液配方B 脱膜、除黑二合一，速度快，可以批量处理，不怕标牌叠压，溶液可以反复使用。 3，铜材双色处理液配方C 处理后生成亚光的表面效果，跟高亮度花边、字边形成鲜明对比，呈现典雅高档的整体效果。 4，铜材仿镀金处理液配方D
无需电镀，经过几分钟的浸泡处理，完全达到电镀仿金的效果，操作简单，成本低。适合制作各类金黄色镭射铜牌，砂面铜牌，胸牌胸章等。 5，不锈钢蚀刻后高效漂白液配方D 适合201、304等各种材质大面积蚀刻后的发黑发花的漂白处理，简单浸泡，速度快，漂白液可以重复利用。适合制作奖牌、授权牌、奶报箱面板、高档科室牌等。 6，去钛液配方C 去钛彻底，速度快，不钻边、不会损伤油墨、不干胶。7，不锈钢仿镀镍镀银处理液配方D 完全不走电镀流程，绝对达到电镀亮镍、亮银的效果，时间只需几分钟。处理液成本低，可以反复使用。适合制作各类胸章、工号牌、银砂面标牌等。 说明： 1，以上技术配方根绝技术含量分为A\B\C\D四个等级。购买任何一款配方，免费传授相关的标牌制作工艺流程，包含制版、上漆等制作要领和细节。 2，每位客户最多允许购买2项，两项九折优惠。老客户只需7折！！！
蚀刻片（Photo-etched sheets简称PE），是用一些技术腐蚀出来的金属片，一般材质有铜、不锈钢和镀膜的合金等。下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！ 蚀刻片（PHOTO-ETCHING PARTS）是项令人又爱又怕的模型科技产品，其生产的原理很类似电路板的方法，是利用强腐蚀性的强酸蚀刻掉不需要的部份，剩余的部份即为常见的蚀刻片产品。它的细部表现功夫凌驾于现有的各种模型材料之上，只要掌握制作技巧并辅助使用于模型上，相信可令您的作品精细度巨增。 现有的蚀刻片材质有两种，一为不锈钢，一为铜。不锈钢产品的外观亮丽，且能制出很细致的细部线条，比较适合超细部的表现，但因其硬度高，所以在切割及加工时较麻烦，而且无法用一般的烙铁来焊接组合。铜的外观不及不锈钢的亮丽，但硬度低，很容易加工，可
以用一般的烙铁来焊接组合。左上为AFV CLUB的M-88回收战车的不锈钢材质细部零件，可注意它的网目有多么细。左下为TAMIYA 的不锈钢材质[ 工具]，可用它来刮出战车表面的防磁纹构造。右边为STENCILIT的铜材质[ 喷漆型板]，可用来喷出各种图案。由这三个产品来看，蚀刻片不光是用在细部零件用途上而已，现已有更多的辅助工具是利用它的特性所制成。 广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。
一蝕刻技術 利用對金屬表面的侵蝕作用，從金屬表面去除金屬的處理技術。 (1) 電解蝕刻(electrolytic etching) 用母模作導電性陰極，以電解液作媒介，對加工部分，集中實施蝕刻的侵蝕去除法。 (2) 化學蝕刻(chemical etching) 利用耐藥品被膜，把蝕刻侵蝕去除，作用集中於所要部位的方法。 照相蝕刻技術(photo-etching process) 在金屬表面全面均勻形成層狀的感光性耐藥品被膜(photo resist)，而透過原圖底片，用紫外線等曝光，後施以顯像處理，來形成所要形狀的耐藥品被膜之被覆層，再以蝕刻浴的酸液或鹼液，對露出部產生化學或電化學侵蝕作用，來溶解金屬的加工技術。
(3) 化學蝕刻技術之特性 a. 不需要電極、母型(master)等工具，故無需此等工具之維護費。 b. 由規劃到生產間所需時間短，可作短期加工。 c. 材料之物理、機械性質不受加工影響。 d. 加工不受形狀、面積、重量之限制。 e. 加工不受硬度、脆性之限制。 f. 能對所有金屬(鐵、不銹鋼、鋁合金、銅合金、鎳合金、鈦、史泰勒合 金)實施加工。 g. 可高精度加工。 h. 可施複雜、不規則、不連續之設計加工。 i. 面積大，加工效率良好，但小面積時，其效率比機機械加工差。 j. 水平向之切削易得高精度，但深度、垂直方向不易得到同機機械加工之
精度。 k. 被加工物之組成組織宜均勻，對不均質材，不易加工順利。二蝕花加工(咬花加工)演進 (1) 第1階段：補助目的掩飾成形品上之缺陷。 (2) 第2階段：裝飾目的提高商品價值。 (3) 第3階段：應用複合花紋邁入更高度的意匠設計時代。 (4) 第4階段：應用立體花紋進入更高品質之時代。 三咬花加工之特性(針對模具) (1) 加工時，幾乎不產生熱量，故不會引起熱變形或熱變質。 (2) 大型模具亦可加工。 (3) 加工時不會產生毛邊、應變、硬化等不良現象。 (4) 曲面、側面之加工容易。
銘瑞通SUS304不锈钢蚀刻工艺说明 Designer:张辉亭 DATE:2014/9/17
SUS304不锈钢蚀刻背胶工艺流程 清洗清洗 开料预烤曝光显影检验蚀刻脱模清洗烘干检验 贴胶压合拆废料检验包装出货
开料 1.开料前检验钢片原材料有无擦花、刮伤、折角、并弯折钢片有无弹性，以检验钢片韧性及硬度是否合格. 2.用卡尺测量钢片厚度，看是否与流转单上所要求厚度一致. 3.开料尺寸公差控制在±1mm内，要求在裁切时需一次裁断，裁切后钢片边缘不能有卷边，毛刺等现象. 4.开料时需戴厚棉手套操作，避免被钢片边缘割伤. 5.开料钢片时规定专用剪床开料，每次开料前后对剪床各部件加以擦拭，打油，每2个月对剪床刀口进行一次抛光.
清洗 1.钢片来料如有油渍，污垢等不良，需浸泡浓度10﹪碱性除油剂30min 2.双面磨板，速度2.0m/min 厚度0.1-0.15mm，磨刷压力2.5-2.7A，厚度为0.2-0.25mm磨刷压力2.3-2.5A， 烘干温度85±3℃ 3.清洗时不能过酸性除油，微蚀等一切呈酸性物质
涂布 固化 1.用湿膜丝印，湿膜不可以加开油水，保证湿膜丝印性能，油墨不可过期使用 2.采用双面涂布机涂布,用猪笼架插架避免板面划伤。 3.丝印后静止10min,方可烘烤,烘烤第一面80℃ 20min, 4.注意插架时避免擦花油墨,涂布时不可污染钢片表面,注意台面清洁,不能用洗网水清洁台面,台面不能贴任何胶带和异物导致蚀刻后造成板面凹坑不良。
曝光 1.曝光前先检查菲林版本或型号有无出错,如有异形钢片菲林(单PCS过大或者拼板不规则)通知工程确认 2.对底片时对准菲林四周阴阳盘夹边,烫底片时至少保证烫点离阴阳焊盘至少5mm 3.夹边时夹条需采用与生产钢片相等厚度的FR4或PET夹边.如菲林是生产0.2mm的钢片就用0.2mm的FR4或PET夹边 4.生产时每生产5PNL必须检查一次菲林,查看菲林四周阴阳PAD有无透光偏位，菲林有无擦花 5.曝光擦气时需真空延时5秒后才可擦气，以防止曝光不良，曝光能量设定为8-9格
蚀刻标牌也叫腐蚀金属标牌。主要查采用掩膜、蚀刻后处理三步进行加工制做而成的凸字金属标牌或凹字金属标牌。下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！ 制做工艺 1、下料：按图纸要求（版面尺寸）的大小，四周外加不低于5mm 以上的毛边。剪板用720型脚踏式剪板机，要求表面平整，四周无毛利。 2、金属腐蚀标牌表面处理： （1）机械式抛光：用2.2-4千瓦抛光机，对毛料进行机械抛光，布轮使用300-350电机转速一般2000-3000转/min。
（2）碱处理：用10-15%的氢氧化钠在65-85℃的水溶液中将金属板煮10-30秒，然后用清水洗净，浸入5%的重铭酸水溶液中。 （3）粉处理法：用平刷蘸老粉（双粉）将版子均匀的十字交叉法刷洗耳恭听，以直到除去污面，或去除氧皮的效果，然后用5%重铬酸钾水溶液中封闭。 （4）拉丝处理法：用机械或手工拉丝的方法，将金属板面进行拉丝处理，以达到金属表面再生效果。 广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金
属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。 广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂，ISO9001认证工厂，具有独立法人和环评资质，持有排污许可证的企业。拥有6蚀刻加工生产线，免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。
蚀刻用腐蚀液与配方比 例 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
刻蚀基础（转载） 湿式蚀刻技术 最早的蚀刻技术是利用特定的溶液与薄膜间所进行的化学反应来去除薄膜未被光阻覆盖的部分，而达到蚀刻的目的，这种蚀刻方式也就是所谓的湿式蚀刻。因为湿式蚀刻是利用化学反应来进行薄膜的去除，而化学反应本身不具方向性，因此湿式蚀刻过程为等向性，一般而言此方式不足以定义3微米以下的线宽，但对于3微米以上的线宽定义湿式蚀刻仍然为一可选择采用的技术。 湿式蚀刻之所以在微电子制作过程中被广泛的采用乃由于其具有低成本、高可靠性、高产能及优越的蚀刻选择比等优点。但相对于干式蚀刻，除了无法定义较细的线宽外，湿式蚀刻仍有以下的缺点：1)需花费较高成本的反应溶液及去离子水；2)化学药品处理时人员所遭遇的安全问题；3)光阻附着性问题；4)气泡形成及化学蚀刻液无法完全与晶圆表面接触所造成的不完全及不均匀的蚀刻；5)废气及潜在的爆炸性。 湿式蚀刻过程可分为三个步骤：1)化学蚀刻液扩散至待蚀刻材料之表面；2)蚀刻液与待蚀刻材料发生化学反应；3)反应后之产物从蚀刻材料之表面扩散至溶液中，并随溶液排出(3)。三个步骤中进行最慢者为速率控制步骤，也就是说该步骤的反应速率即为整个反应之速率。
大部份的蚀刻过程包含了一个或多个化学反应步骤，各种形态的反应都有可能发生，但常遇到的反应是将待蚀刻层表面先予以氧化，再将此氧化层溶解，并随溶液排出，如此反复进行以达到蚀刻的效果。如蚀刻硅、铝时即是利用此种化学反应方式。 湿式蚀刻的速率通常可藉由改变溶液浓度及温度予以控制。溶液浓度可改变反应物质到达及离开待蚀刻物表面的速率，一般而言，当溶液浓度增加时，蚀刻速率将会提高。而提高溶液温度可加速化学反应速率，进而加速蚀刻速率。 除了溶液的选用外，选择适用的屏蔽物质亦是十分重要的，它必须与待蚀刻材料表面有很好的附着性、并能承受蚀刻溶液的侵蚀且稳定而不变质。而光阻通常是一个很好的屏蔽材料，且由于其图案转印步骤简单，因此常被使用。但使用光阻作为屏蔽材料时也会发生边缘剥离或龟裂的情形。边缘剥离乃由于蚀刻溶液的侵蚀，造成光阻与基材间的黏着性变差所致。解决的方法则可使用黏着促进剂来增加光阻与基材间的黏着性，如Hexamethyl-disilazane(HMDS)。龟裂则是因为光阻与基材间的应力差异太大，减缓龟裂的方法可利用较具弹性的屏蔽材质来吸收两者间的应力差。 蚀刻化学反应过程中所产生的气泡常会造成蚀刻的不均匀性，气泡留滞于基材上阻止了蚀刻溶液与待蚀刻物表面的接触，将使得蚀刻速率变慢或停滞，直到气泡离开基材表面。因此在这种情况下会在溶液中加入一些催化剂增进蚀刻溶液与待蚀刻物表面的接触，并在蚀刻过程中予于搅动以加速气泡的脱离。
金属蚀刻工艺流程 (一)金属蚀刻工艺流程 金属的种类不同，其蚀刻的工艺流程也不同，但大致的工序如下：金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2～3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→水洗→热水洗→干燥→软布抛(擦光)光→ 喷涂透明漆→干燥→检验→成品包装。 1．蚀刻前处理 在金属蚀刻之前的工序都是前处理，它是保证丝印油墨与金属面具有良好附着力的关键工序，因此必须要彻底清除金属蚀刻表面的油污及氧化膜。除油应根据工件的油污情况定出方案，最好在丝印前进行电解除油，保证除油的效果。除氧化膜也要根据金属的种类及膜厚的情况选用最好的浸蚀液，保证表面清洗干净。在丝网印刷前要干燥，如果有水分，也会影响油墨的附着力，而且影响后续图纹蚀刻的效果 甚至走样，影响装饰效果。 2．丝网印刷 丝网印刷要根据印刷的需要制作标准图纹丝印网版。图纹装饰工序中，丝印主要起保护作用，涂感光胶时次数要多些，以便制得较厚的丝网模版，这样才使得遮盖性能好，蚀刻出的图纹清晰度高。丝网版的胶膜在光的作用下，产生光化学反应，使得光照部分交联成不溶于水的胶膜，而未被光照部分被水溶解而露出丝网空格，从而在涂有胶膜丝网版上光刻出符合黑白正阳片图案的漏网图纹。 把带有图纹的丝印网版固定在丝网印刷机上，采用碱溶性耐酸油墨，在金属板上印制出所需要的图纹，经干燥后即可进行蚀刻。 3．蚀刻后处理 蚀刻后必须除去丝印油墨。一般的耐酸油墨易溶于碱中。将蚀刻板浸入40～60g／L的氢氧化钠溶液中，温度50～80℃，浸渍数分钟即可退去油墨。退除后，如果要求光亮度高，可进行抛光，然后进行染色，染色后为了防止变色及增加耐磨、耐蚀性，可以喷涂透明光漆。 对于一些金属本身是耐蚀性能好而且不染色的，也可以不涂透明漆，要根据实际需要而定。 (二)化学蚀刻溶液配方及工艺条件 蚀刻不同的金属要采用不同的溶液配方及工艺条件，常用金属材料的蚀刻溶液配方及工艺条件见表6―4～表6-6。
目前我们了解的天线制作技术主要有三种：绕线式天线、印刷天线和蚀刻天线。此外还有真空镀膜法生产RFID天线的，上述几种生产方法的特点比较如下： 2.1 绕线式天线 绕线和印刷技术在中国大陆得到了较为广泛的应用，大部分的 RFID标签制造商也是采用此技术。 利用线圈绕制法制作RFID标签时，要在一个绕制工具上绕制标签线圈并进行固定，此时要求天线线圈的匝数较多。这种方法用于频率围在125-134KHz的RFID标签，其缺点是成本高、生产速度慢、生产效率较低。 2.2 印刷天线 印刷天线是直接用导电油墨（碳浆、铜浆、银浆等）在绝缘基板（或薄膜）上印刷导电线路，形成天线的电路。主要的印刷方法已从只用丝网印刷扩展到胶印、柔性版印刷、凹印等制作方法，较为成熟的制作工艺为网印与凹印技术。其特点是生产速度快，但由于导电油墨形成的电路的电阻较大，它的应用围受到一定的局限。 2.3 蚀刻天线 印制电路的蚀刻技术主要应用于欧洲地区，而在，目前仅少数软性电路板厂有能力运用此技术制造RFID标签天线。 蚀刻技术生产的天线可以运用于大量制造13.56M、UHF频宽的电子标签中，它具有线路精细、电阻率低、耐候性好、信号稳定等优点。 3、蚀刻天线制作方法简介 蚀刻天线常用铜天线和铝天线,其生产工艺与挠性印制电路板的蚀刻工艺接近。 3.1 蚀刻天线的制作流程 挠性聚酯覆铜(铝)板基材――贴感光干膜／印感光油墨――连续自动曝光――显像――蚀刻――退膜--水洗--干燥—质检—包装 3.2 制作流程说明 挠性聚酯覆铜(铝)板基材：采用软板专用的合成树脂胶（环氧胶、丙烯酸胶）将铜箔(铝箔)与聚酯膜压合在一起，经高温后固化后而成，其电性能、耐高温性、耐腐蚀性较强。材料的组成截面图如下：
对于金属蚀刻加工来说，化学蚀刻和电化学蚀刻是现在比较常见的蚀刻加工方式，那么电化学蚀刻是什么？下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！ 金属和介质发生电化学反应而引起的腐蚀，在腐蚀过程中有阳极和阴极区，电流可以通过金属在一定的距离中流动，如金属在各种电介质溶液（如海水、酸、碱、盐溶液、潮湿大气等）中的腐蚀。在一般情况下，电化学蚀刻主要为微电池腐蚀和浓差电池腐蚀。电化学蚀刻的必要条件是：阳极、阴极、电介质、电流回路。除去或改变其中任何一个条件即可阻止或减缓腐蚀的进行。涂层能将金属周围的电介质隔离开，实际上也有电化学防腐的作用。电化学防腐主要通过阴极保护和阳极保护来实现。电化学蚀刻对环境污染小，但是蚀刻的深度
较浅，电流分布受面积影响，面积较大时，蚀刻精度不能很好的控制，且不能做凸面的蚀刻。 广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。 广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂，ISO9001认证工厂，具有独立法人和环评资质，持有排污许可证的企业。拥有6蚀刻加工生产线，免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。
蚀刻工艺 蚀刻是金属板模图纹装饰过程中的关键，要想得到条纹清晰、装饰性很强的图纹制品，必须注意控制好蚀刻工艺的条件。主要是蚀刻溶液的温度和蚀刻时间。溶液温度稍高，可以提高金属溶解的速度，也就是蚀刻的速度，缩短蚀刻所需要的时间，但是蚀刻溶液一般都是强酸液，强酸液在温度高的情况下腐蚀性强，容易使防护的涂层或耐蚀油墨软化甚至溶解，使金属非蚀刻部位的耐蚀层附着力下降，导致在蚀刻和非蚀刻交界处的耐蚀涂层脱落或溶化，使蚀刻图纹模糊走样，影响图纹的美观真实和装饰效果，因此温度不宜超过45℃。同样，如果蚀刻的时间太长，特别是蚀刻液温度较高的情况下，耐蚀油墨或防护涂层浸渍时间过长，也同样起到上述的副作用和不良后果，因此时间控制上也要适当，不能浸得太久，一般不宜超过20～25min。 (四)化学蚀刻图纹装饰实例 1．装饰用的材料 装饰用的金属板材：普通钢材、不锈钢、铜及铜合金、铝及铝合金等，以不锈钢板为例说明，板厚l～3mm。 化工原料：丝印感光胶(例如浙江昆山市化工涂料厂生产的DH重氮型)，耐酸油墨有 99-956型和99-200K型等一(广东顺德大良油墨厂产品)，其他为常用化学化工药品。 2．工艺流程 不锈钢板→除油→水洗→干燥→丝网印刷→干燥→水浸→蚀刻图纹叶(片)水洗→除墨→水洗→抛光→水洗→着色→水洗叶(片)硬化处理→封闭处理→清洗叶(片)干燥→检验→产品。 3．具体操作及注意事项 (1)除油除油是为了使丝印油墨与板材有良好的附着力，所以金属板在印前必须彻底把油除干净。除油的方法很多，可以根据情况及需要选择，例如采用常规的化学除油、表面活性剂除油，甚至电解除油、超声除油等，也可以选用商品的专用除油剂。彻底清洗干净后，经干燥再转入丝网印刷。 (2)丝网印刷选用l50目不锈钢、聚酯或尼龙单丝维网，用绷网机固定在网框上，再用上浆器刮涂DH重氮型感光胶，涂覆2～3次，涂膜干燥后，将拍摄好的图纹黑白胶片附着在涂膜丝网上，经曝光、显影后，即制得丝印模板，然后再将不锈钢板、图纹模板固定在丝网印刷机对应位置上，采用碱溶性的耐酸油墨，印上所需要的图纹，自然干燥(或烘干)。如果烘烤，则温度不宜过高及时间不宜过长，否则油墨的碱溶性降低，到除油墨时，不易清除干净。一般情况下，自然干燥1h。烘干为55～60℃，4～5min。

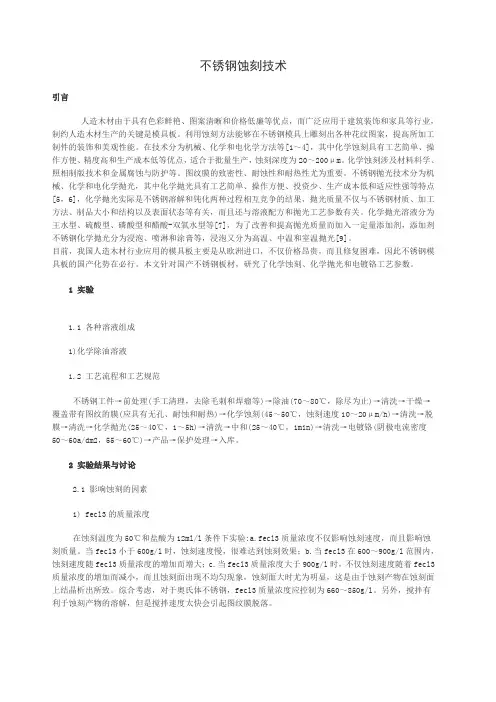

不锈钢蚀刻技术 引言 人造木材由于具有色彩鲜艳、图案清晰和价格低廉等优点，而广泛应用于建筑装饰和家具等行业，制约人造木材生产的关键是模具板。利用蚀刻方法能够在不锈钢模具上雕刻出各种花纹图案，提高所加工制件的装饰和美观性能。在技术分为机械、化学和电化学方法等[1～4]，其中化学蚀刻具有工艺简单、操作方便、精度高和生产成本低等优点，适合于批量生产，蚀刻深度为20～200μm。化学蚀刻涉及材料科学、照相制版技术和金属腐蚀与防护等。图纹膜的致密性、耐蚀性和耐热性尤为重要。不锈钢抛光技术分为机械、化学和电化学抛光，其中化学抛光具有工艺简单、操作方便、投资少、生产成本低和适应性强等特点[5，6]，化学抛光实际是不锈钢溶解和钝化两种过程相互竞争的结果，抛光质量不仅与不锈钢材质、加工方法、制品大小和结构以及表面状态等有关，而且还与溶液配方和抛光工艺参数有关。化学抛光溶液分为王水型、硫酸型、磷酸型和醋酸-双氧水型等[7]，为了改善和提高抛光质量而加入一定量添加剂，添加剂不锈钢化学抛光分为浸泡、喷淋和涂膏等，浸泡又分为高温、中温和室温抛光[9]。 目前，我国人造木材行业应用的模具板主要是从欧洲进口，不仅价格昂贵，而且修复困难，因此不锈钢模具板的国产化势在必行。本文针对国产不锈钢板材，研究了化学蚀刻、化学抛光和电镀铬工艺参数。 1 实验 1.1 各种溶液组成 1)化学除油溶液 1.2 工艺流程和工艺规范 不锈钢工件→前处理(手工清理，去除毛刺和焊瘤等)→除油(70～80℃，除尽为止)→清洗→干燥→覆盖带有图纹的膜(应具有无孔、耐蚀和耐热)→化学蚀刻(45～50℃，蚀刻速度10～ 20μm/h)→清洗→脱膜→清洗→化学抛光(25～40℃，1～5h)→清洗→中和(25～40℃，1min)→清洗→电镀铬(阴极电流密度50～60a/dm2，55～60℃)→产品→保护处理→入库。 2 实验结果与讨论 2.1 影响蚀刻的因素 1) fecl3的质量浓度 在蚀刻温度为50℃和盐酸为12ml/l条件下实验:a.fecl3质量浓度不仅影响蚀刻速度，而且影响蚀刻质量。当fecl3小于600g/l时，蚀刻速度慢，很难达到蚀刻效果；b.当fecl3在600～900g/l范围内，蚀刻速度随fecl3质量浓度的增加而增大；c.当fecl3质量浓度大于900g/l时，不仅蚀刻速度随着fecl3质量浓度的增加而减小，而且蚀刻面出现不均匀现象，蚀刻面大时尤为明显，这是由于蚀刻产物在蚀刻面上结晶析出所致。综合考虑，对于奥氏体不锈钢，fecl3质量
硅蚀刻工艺在MEMS中的应用 文章来源：本站原创点击数：97 录入时间：2006-4-7 减小字体增大字体Dave?Thomas?/?Trikon?Technologies，Newport，Wales，United?Kingdom 本文介绍了在现代微机电系统（MEMS；Micro?Electro-Mechanical?System）制造过程中必不可少的硅蚀刻流程，讨论了蚀刻设备对于满足四种基本蚀刻流程的要求并做了比较，包括块体（bulk）、精度（pre cision）、绝缘体上硅芯片（SOI；Silicon?On?Insulator）及高深宽比的蚀刻（high?aspect?ratio?etching）等。并希望这些基本模块能衍生出可提供具备更高蚀刻率、更好的均匀度、更平滑的蚀刻侧壁及更高的高深宽比的蚀刻能力等蚀刻设备，以满足微机电系统的未来发展需求。 微机电系统是在芯片上集成运动件，如悬臂（cantilever）、薄膜（membrane）、传感器（sensor）、反射镜（mirror）、齿轮（gear）、马达（motor）、共振器（resonator）、阀门（valve）和泵（pump）等。这些组件都是用微加工技术（micromachining）制造的。由于硅材料的机械性及电性众所周知，以及它在主流IC制造上的广泛应用，使其成为微加工技术的首要选择材料。在制造各式各样的坑、洞、齿状等几何形状的方法中，湿式蚀刻具有快速及低成本的优势。然而，它所具有对硅材料各方向均以相同蚀刻速率进行的等向性（isotropic）蚀刻特性、或者是与硅材料的晶体结构存在的差异性、产生不同蚀刻速率的非等向性（a nisotropic）等蚀刻特性，会限制我们在工艺中对应用制造的特定要求，例如喷墨打印机的细微喷嘴制造（非等向性蚀刻特性总会造成V形沟槽，或具锥状（tapered?walls）的坑洞，使关键尺寸不易控制?）。而干式蚀刻正可克服这个应用限制，按照标准光刻线法（photolithographic）的光罩所定义的几何图案，此类干式蚀刻工艺可获取具有垂直侧壁的几何图案。举例来说，通常要蚀刻定义出较大尺寸的组件，如电容式加速微传感器（capacitive?accelerometers）。通常我们会优先考虑湿式蚀刻方式，但对于需要更精确尺寸控制、或是整体尺寸需微缩的组件的制造，则会考虑选择采用干式蚀刻来达到工艺要求。 硅蚀刻 广泛应用的硅蚀刻方法，是起源于德国Robert?Bosch公司开发的非等向性硅蚀刻工艺方法，被称为Bosch 气体交替技术（Bosch?gas-switching?technique）[1]。利用具有非等向性蚀刻反应的等离子源，与通过反应形成高分子蔽覆层（polymeric?passivation?layer）的另一种等离子源，两者反复交替进行的方法，以达到硅蚀刻的工艺要求。常用的在硅蚀刻生产过程中的气体选择，多是采用SF6（六氟化硫），因其可在能量只有20eV的条件下即可分解出6个氟原子，而这些氟原子会继续与Si反应形成挥发性SiF4（四氟化硅）。理论上，已定义几何图案的6寸硅晶圆占据了大约15%的裸片面积，设定等离子反应室内压力>30mtorr、S
金属的化学和电化学蚀刻加工及抛光 一、实验导言 金属材料和非金属材料各有不同的加工处理方法。金属材料的加工成形和提高表面光洁度的方法很多，历史悠久的传统加工方法有：热加工，即将材料加热至熔融状态，放到模具里冷却成形；机械加工：在常温下，用车床、刨床、镗床、铣床以及冷扎等加工工具的机械能量，使被加工材料成形。随着被加工材料组成、材质的变化，仅仅用传统加工方法已不能满足生产和科研的需要。20世纪50年代以来，对材料的化学和电化学加工方法迅速发展起来。 化学加工是利用自发进行的氧化还原反应将电极电势低的金属氧化掉，保留下需要的部分成为产品。这种加工方法又称为化学蚀刻。之所以称为“蚀刻”，是因为其加工反应原理与金属腐蚀原理相同，也可以说是金属腐蚀原理在材料加工中的应用。 随着电讯技术的迅猛发展，电子器件的生产加工技术不断更新，越来越趋向于微型化、精密化，集成化，以至如在“微波水热合成法制备纳米材料”中所述：在分子和原子量级上加工器件已不足为奇。不过截至目前，印刷电路板的制作工艺仍在沿用始于上世纪初的化学蚀刻方法。 电化学加工是利用电化学中电解的原理使非自发进行的氧化还原反应得以进行，而将金属加工成为需要的产品的。这种加工方法又称为电化学蚀刻。 不锈钢是具有抵抗大气、酸、碱、盐等腐蚀作用的合金钢的总称。在钢中添加元素铬，其含量达12％～13％以上，含量超过17％的不锈钢为耐酸钢。典型不锈钢的化学成分为：1Crl8Ni9Ti。不锈钢的强耐腐蚀性使得一般的化学加工对它来说不适宜。因此常用电化学加工法。 化学蚀刻和电化学蚀刻二者的区别在于前者不必通电流，而后者需要外电源通电实现加工反应。从加工速率来说，电化学加工来得快。 化学蚀刻和电化学蚀刻主要用于：各种难切削材料的加工(硬质合金、钛合金等)、各种复杂表面的加工(喷气涡轮机叶片、整体涡轮、发动机机匣等)、各种超精、光整及特殊要求的加工(航天、航空陀螺仪等)。 为了提高加工效率和质量，人们寻找更加有效的加工方法，还创造出了将化学或电化学加工与机械加工有机结合、同步进行的加工方法，例如，电解磨翻、电解珩磨等。 对材料进行化学和电化学加工前都需要采取措施将需要保留的部分覆盖住，对材料进行加工成型后，再将覆盖膜除掉。加工的精度往往取决于覆盖的精度和各工艺参数。用此法加工孔径为0．5 mm的均匀筛孔不成问题，而且加工精度很高。机械、纺织、制糖业等使用的精致不锈钢制件，以及精美的不锈钢工 艺品等也都可以加工。 金属表面光洁度往往是衡量金属制件品质的重要技术参数。化学或电化学抛光是常用的抛光方法。 科学技术总是在不断发展前进的，传统工艺经过改造也能放出异彩。应用电解原理进行电镀的工艺已有较长历史，但是，自1921年Bluml开创了利用两种不同的电解液镀出金属多层膜以来，各国研究者采用双槽法、液流法和单槽法等相继电镀出了Cu—Bi、Cu—Ni、Ru—Co、Ni—NiP、Ag—Pd等纳米级多层膜，为电化学工艺理论研究和镀层应用开辟了新的途径。电镀工艺考察在实验18中进行。 二、实验原理和提要 1．印刷电路板的制作 印刷电路板的导电物质是金属铜，但并非是铜导线或铜片，而是铜薄膜。铜薄膜的制备方法是：在表面压复有铜薄膜的敷铜板上，将需要的电路图形用抗腐蚀物质覆盖住，应用腐
金属标牌主要以铜、铁、铝、锌合金、铅锡合金等原材料为基础，通过冲压、压铸、蚀刻、印刷、珐琅、仿珐琅、烤漆等工艺，下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！ 蚀刻是不锈钢标牌制作的主要采用手法之一。 原理 在不锈钢板上面均匀的图上一层耐腐蚀的感光油墨，再在上面放上一张菲林底片，用紫外光进行曝光，之后菲林底片上的透明部分被紫外光穿过后会和感光油墨起化学反应，形成抗弱碱性的涂层，在菲林底片黑色部分的下面的感光油墨则不耐弱碱。除去菲林底片，把不锈钢板泡在弱碱性的碳酸钠溶液中，不耐弱碱部分的凃层就会与碳酸钠溶液起化学反应而脱落，这些地方的金属就裸露出来了，不锈钢板上就会呈现出图案。在它的反面贴上一层防腐保护膜，把它放入蚀刻机里，用三氯化铁溶液冲刷暴露着的不锈钢板表面，三氯化铁溶液中
的三价铁离子会快速氧化、蚀刻这部分不锈钢板，我们用微距拍摄可以清晰地看到，局部的不锈钢板被蚀刻下去了。 广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。 广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂，ISO9001认证工厂，具有独立法人和环评资质，持有排污许可证的企业。拥有6蚀刻加工生产线，免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。
金属蚀刻技术 摘要：金属蚀刻技术历史悠久，是一项既古老又新颖、既普通又尖端的技术。随着新技术的发展，新产品的开发，金属蚀刻技术发挥着越来越重要的作用。本文从金属蚀刻的原理入手，简单介绍了这种技术的分类，并详细叙述了其加工过程、应用实例、目前主要存在的问题及前景展望。 关键词：蚀刻、光致油墨坚膜 前言 金属蚀刻是采用化学处理（化学腐蚀、化学砂面）或机械处理（机械喷砂、压花等）技术手段，将光泽的金属表面加工成凹凸粗糙晶面，经光照散射，产生一种特殊的视觉效果，赋予产品别具情趣的艺术格调。近几十年来，随着经济发展、社会进步，金属蚀刻技术的应用越来越被人们重视。例如：制作旅游今年品、高档铭牌、奖牌、编码盘和显示屏的点击、印花辊筒和模板、精细零件等，都离不开金属蚀刻技术。作为一种精密而科学的化学加工技术，化学蚀刻在多种金属材料上被广泛运用，对金属材料进行蚀刻，关键是两方面的问题，即保护需要的部分不被蚀刻；而不需要的部分则完全时刻掉，从而获得需要的图文。 1、原理 金属在蚀刻液中蚀刻的过程，首先是金属零件表面发生晶粒溶解的作用；其次在晶界上也发生溶解作用；一般来讲晶界与晶粒是以不同溶解速度发生溶解作用的。在多数金属和合金机构中，各个晶体几乎都能采取原子晶格的任何取向。而晶粒的不同取向、晶粒密度的大小都会和周围的母体金属形成微观原电池。对金属的蚀刻液来讲，一方面这些原电池的存在，使金属表面存在着电位差，电位正的地方得到暂时的保护，电位负的地方被优先蚀刻。另一方面在零件表面具有变化着的原子间距，而且原子间距较宽的地方溶解迅速，一直到显示出不平整的表面为止。然后溶解作用以几乎恒定的速度切削紧密堆积的原子层，表面的几何形状也随着晶粒的溶解而不断变化。晶界上的蚀刻也将进一步影响零件表面。 蚀刻技术的分类： 1、1 根据蚀刻时的化学反应类型分类： （1）、化学蚀刻。工艺流程：预蚀刻→蚀刻→水洗→浸酸→水洗→去抗蚀膜→水洗→干燥。 （2）、电解蚀刻。工艺流程：入槽→开启电源→蚀刻→水洗→浸酸→水洗→去抗蚀膜→水洗→干燥。 1、2 根据蚀刻的材料类型分类 (1)铜材蚀刻。工艺流程：经过抛光或拉丝的铜板表面清洁处理→丝网印刷图文→干燥→预蚀刻→水洗→检查→蚀刻→水洗→浸酸处理→水洗→去除丝印的保护层→热水洗→冷水冲洗→后处理→成品。 （2）不锈钢蚀刻。工艺流程：板材表面清洁处理→网印液态光致抗蚀油墨→干燥→加底片曝光→显影→水洗→检查修板→坚膜→蚀刻→去除保护层→水洗→后处理→干燥→成品。 （3）金属蚀刻加工根据其加工对象的要求不同，可分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking）；对一定厚度金属只蚀刻去一部分厚度而不刻穿，使刻去的
蚀刻用腐蚀液与配方比例
刻蚀基础（转载） 湿式蚀刻技术 最早的蚀刻技术是利用特定的溶液与薄膜间所进行的化学反应来去除薄膜未被光阻覆盖的部分，而达到蚀刻的目的，这种蚀刻方式也就是所谓的湿式蚀刻。因为湿式蚀刻是利用化学反应来进行薄膜的去除，而化学反应本身不具方向性，因此湿式蚀刻过程为等向性，一般而言此方式不足以定义3微米以下的线宽，但对于3微米以上的线宽定义湿式蚀刻仍然为一可选择采用的技术。 湿式蚀刻之所以在微电子制作过程中被广泛的采用乃由于其具有低成本、高可靠性、高产能及优越的蚀刻选择比等优点。但相对于干式蚀刻，除了无法定义较细的线宽外，湿式蚀刻仍有以下的缺点：1) 需花费较高成本的反应溶液及去离子水；2) 化学药品处理时人员所遭遇的安全问题；3) 光阻附着性问题；4) 气泡形成及化学蚀刻液无法完全与晶圆表面接触所造成的不完全及不均匀的蚀刻；5) 废气及潜在的爆炸
性。 湿式蚀刻过程可分为三个步骤：1) 化学蚀刻液扩散至待蚀刻材料之表面；2) 蚀刻液与待蚀刻材料发生化学反应；3) 反应后之产物从蚀刻材料之表面扩散至溶液中，并随溶液排出(3)。三个步骤中进行最慢者为速率控制步骤，也就是说该步骤的反应速率即为整个反应之速率。 大部份的蚀刻过程包含了一个或多个化学反应步骤，各种形态的反应都有可能发生，但常遇到的反应是将待蚀刻层表面先予以氧化，再将此氧化层溶解，并随溶液排出，如此反复进行以达到蚀刻的效果。如蚀刻硅、铝时即是利用此种化学反应方式。 湿式蚀刻的速率通常可藉由改变溶液浓度及温度予以控制。溶液浓度可改变反应物质到达及离开待蚀刻物表面的速率，一般而言，当溶液浓度增加时，蚀刻速率将会提高。而提高溶液温度可加速化学反应速率，进而加速蚀刻速率。 除了溶液的选用外，选择适用的屏蔽物质亦是十分重要的，它必须与待蚀刻材料表面有很好的附着性、并能承受蚀刻溶液的侵蚀且稳定而
蚀刻工艺
一蝕刻技術 利用對金屬表面的侵蝕作用，從金屬表面去除金屬的處理技術。 (1) 電解蝕刻(electrolytic etching) 用母模作導電性陰極，以電解液作媒介，對加工部分，集中實施蝕刻的侵蝕去除法。 (2) 化學蝕刻(chemical etching) 利用耐藥品被膜，把蝕刻侵蝕去除，作用集中於所要部位的方法。 照相蝕刻技術(photo-etching process) 在金屬表面全面均勻形成層狀的感光性耐藥品被膜(photo resist)，而透 過原圖底片，用紫外線等曝光，後施以顯像處理，來形成所要形狀的耐藥 品被膜之被覆層，再以蝕刻浴的酸液或鹼液，對露出部產生化學或電化學 侵蝕作用，來溶解金屬的加工技術。 2
(3) 化學蝕刻技術之特性 a. 不需要電極、母型(master)等工具，故無需此等工具之維護費。 b. 由規劃到生產間所需時間短，可作短期加工。 c. 材料之物理、機械性質不受加工影響。 d. 加工不受形狀、面積、重量之限制。 e. 加工不受硬度、脆性之限制。 f. 能對所有金屬(鐵、不銹鋼、鋁合金、銅合金、鎳合金、鈦、史泰勒合 金)實施加工。 g. 可高精度加工。 h. 可施複雜、不規則、不連續之設計加工。 i. 面積大，加工效率良好，但小面積時，其效率比機機械加工差。 j. 水平向之切削易得高精度，但深度、垂直方向不易得到同機機械加工之 3
精度。 k. 被加工物之組成組織宜均勻，對不均質材，不易加工順利。 二蝕花加工(咬花加工)演進 (1) 第1階段：補助目的掩飾成形品上之缺陷。 (2) 第2階段：裝飾目的提高商品價值。 (3) 第3階段：應用複合花紋邁入更高度的意匠設計時代。 (4) 第4階段：應用立體花紋進入更高品質之時代。 三咬花加工之特性(針對模具) (1) 加工時，幾乎不產生熱量，故不會引起熱變形或熱變質。 (2) 大型模具亦可加工。 (3) 加工時不會產生毛邊、應變、硬化等不良現象。 (4) 曲面、側面之加工容易。 4
普通金属蚀刻标牌的工艺流程 我们在日常生活中，常看见不锈钢标识标牌，科室牌、门牌、索引牌、门牌、吊牌、指路牌、楼层牌、胸牌、信息分布牌、导向牌、奖牌、授权牌，不 锈钢牌，钛金牌、反腐蚀、平面标牌、酒店标牌、工业标牌、铝标牌、机械设 备铭牌、办公楼标牌、社区标牌、logo墙雕刻等，那这些标牌是如何制作出来的，下面我们就从工艺流程和所需设备来进行讲解，以上这些标牌都算是普通 产品，为什么叫普通呢？ 因为普通金属蚀刻标牌有两层意思，铜片蚀刻一是指工艺要求一般的、大 众化的，有些特殊的工艺如哑光（砂面）、亮边亮带、电镀（就是所谓的堆金）等许多特殊的工艺都不包括在内，因为它们比较复杂而且往往互相牵连，就像 一棵大树的许多枝杈，各自相对独立又相互交叉，所以难以“一文一蔽之”， 只能“花开千朵，各表一枝”了。 所谓“普通”的另一层意思是指标牌字体的大小。用不干胶刻字做保护膜 蚀刻金属标牌这种方法只能做较大字体的标牌，因为现有的刻字机精度所限， 中文字体最小能刻1cm左右，字母和数字最小能刻0.5cm左右，再小的话就会 变形，显得比较难看。因此这种方法做不了字体太小的金属标牌。那么，字体 太小的话怎么做呢？那就要用抗蚀保护油墨或感光抗蚀保护油墨来制作保护层了。 在制作金属蚀刻产品时，一定会用到下面这此材料和设备： 1、焊边：（需要电烙铁、焊剂、焊料等。立体的标牌需要折边、焊边，尤其是表面弧形的标牌。单片的标牌不需要折边、焊边） 2、剥皮：（剥去不锈钢、钛金表面起保护作用的塑料薄膜） 3、图文设计：（需要电脑） 4、图文输出：（把设计好的图文内容刻在不干胶纸上。——需要刻字机，干广告的都有） 5、贴字：（把刻好的不干胶片平整地贴到金属板上） 6、剔字：（把需要蚀刻处的不干胶纸剔除） 7、压实：（把字的边缘处压紧压实，防止渗水） 8、蚀刻：（①、电蚀刻：可以用本公司生产的标牌蚀刻填漆机，速度快； ②、化学蚀刻） 9、水洗：（蚀刻到需要的深度停止蚀刻，用清水冲洗干净） 10、晾干： 11、填漆：（金属蚀刻标牌的填漆方法有好几种，对于此类标牌我们只推 荐一下两种： ①、喷漆：需要空压机和喷枪——适用于标牌尺寸较大、字体也较大的标牌。 ②、电泳填漆：即用本公司生产的标牌蚀刻填漆机进行填漆。——适用于 标牌尺寸不太大的标牌。） 12、油漆干燥：（自然干燥或烤漆） 13、剥皮：（剥掉字体以外起保护作用的不干胶纸。） 14、检查、修整、清洁——成品！ 看起来挺麻烦的吧！这里分得太细、讲得也太细。其实非常简单，就是五 大工序：
丝网印刷与金属蚀刻技术 金属蚀刻技术近年又被人们重视起来，但是它已不是旧式手工方式的重复，而是在新材料、新设备的基础上的有了新的发展和提高，如在不锈钢等材料上能蚀刻出0.05mm以下的精细线条，从而也就进入高科技领域。本文对其基本生产过程进行论述，尤其强调丝网印刷工艺在其中的作用。 1、前言 随着经济的发展、社会进步，金属蚀刻技术的应用越来越被人们所重视。有人想开发旅游纪念品，有人要制作高档铭牌、奖牌，有人要制作码盘，有人要制作屏幕电板，也有人要制作精细、零件...所有这些，都离不开金属蚀刻技术。由此可见，它将会形成一门新兴的产业。“蚀刻”，也有人叫“刻蚀”，本人以为前者较为准确。《现代汉语辞典》解释“蚀刻”即“利用硝酸等化学药品的腐蚀作用来制造铜版、锌版等印刷版的方法”说法虽然具体了一些，但意义还是表达出来了。 金属蚀刻技术是一个既古老又新颖，既普通又尖端的技术，作为一种重要的生产手段，近代工业生产和现代文明都离不了它。印刷电路板生产、集成电路生产，都离不开蚀刻技术。这方面早有大量论著及成熟工艺，本文篇幅有限，暂且不谈。 金属蚀刻加工根据其加工对象的要求不同，有人把它分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking);对一定厚度金
属只蚀刻去一部分厚度而不刻穿，使刻去的底面与原面有一定的高度差，这叫化学铣削（chemical milling)。我们一般习惯于用双面蚀刻和单面蚀刻来区别，双面的往往是蚀刻穿了的；单面往往是不刻穿的，但也能刻穿。所以它们的分类法可能更明确些，而且它和金属切削加工的概念联系起来了。 对金属材料进行蚀刻，其关键问题是：1、保护需要的部分不被蚀刻；2、蚀刻掉不需要的部分，从而获得需要的方字或图形。 2、金属蚀刻工艺流程 金属蚀刻工艺随着被蚀刻的材料及工件要求不同而不同，总的过程如下： 一、制作保护层 板材表面清洁处理、化学或电化学清洗、丝网直接印刷图文或网印后再曝光显影。 二、蚀刻 基材不同腐蚀液及工艺规不同。去除保护层一段用5%NaoH水溶液高温去除后处理，根据产品需要进行如：清洗出光，电镀、填漆、喷漆等及包装。 （1）、经过抛光或拉丝的铜板表面清洁处理－－（2）丝网印刷图文－－（3）干燥－－（4）预蚀刻－－（5）水洗－－（6）检查－－（7）蚀刻－－（8）水洗－－（9）浸酸处理－－（10）水洗－－（11）去除丝印的保护层－－（12）热水洗－－（13）冷水
