网络线8根线的作用

网络线8根线的作用
网络线8根线的作用

网络线8根线的作用

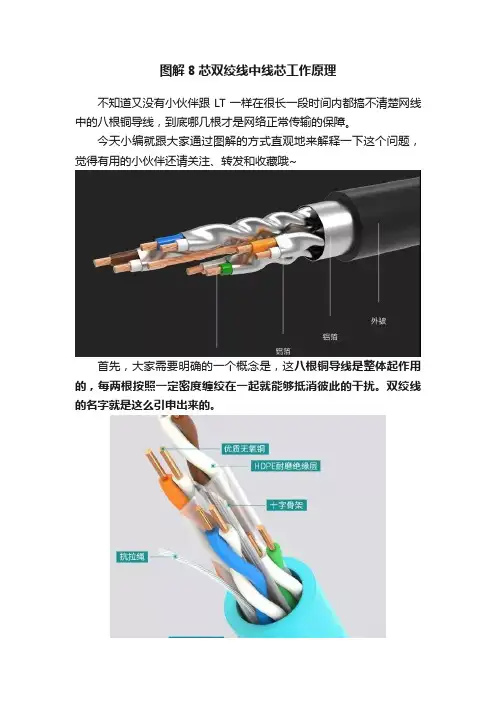

八根铜导线,为了减少电磁信号的相互干扰,每两根按一定的密度缠绞在一起。这样,在传输电信号时相互之间辐身出的电波就会相互抵消,有效的消除干扰。双绞线这个名字也是因为这样的结构而引伸出来的。在外部,有一层韧性及高的保护外皮保护。

双绞线最早的使用是被用于电话信号的传输,后来才被渐渐引入到数字信号的传输当中,在很久以前,我们基本上都是使用的3类双绞线,最大只能达到16Mbps的带宽,而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。最大能达到1000Mbps的带宽。双绞线唯一的缺点就是传输距离较短,只能达到100米,所以在布线的时候,如果使用星型拓朴结构,覆盖的范围只能达到200*200米

1000M网卡数据传输是双向的,需要使用四对线,即8根芯线。

100M以下,一般使用1、2、3、6,四根线。按标准是橙色、绿色共四根线。其中1、3一组,2、6一组4、5为备用线7、8则为电话线

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

1 输出数据(+)

2 输出数据(-)

3 输入数据(+)

4 保留为电话使用

5 保留为电话使用

6 输入数据(-)

7 保留为电话使用

8 保留为电话使用

由此可见,虽然双绞线有8根芯线,但在目前广泛使用的百兆网络中,实际上只用到了其中的4根,即第1、第2、第3、第6,它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作,也可以叫做1-3、2-6交叉接法,这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一端的第6脚,其他脚一一对应即可,也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

1 输出数据(+)

2 输出数据(-)

3 输入数据(+)

4 保留为电话使用

5 保留为电话使用

6 输入数据(-)

7 保留为电话使用

8 保留为电话使用

由此可见,虽然双绞线有8根芯线,但在目前广泛使用的百兆网络中,实际上只用到了其中的4根,即第1、第2、第3、第6,它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作,也可以叫做1-3、2-6交叉接法,这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一端的第6脚,其他脚一一对应即可,也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

RJ45网线水晶头接法[图解]

RJ45网线水晶头接法[图解] 各种不同颜色的线的阻值不一样,传输的网络信号可能会有所区别,所以最好是按照T568A/B的标准来接 T568A标准:绿橙蓝棕(绿白绿橙白蓝蓝白橙棕白棕) T568B标准:橙绿蓝棕(橙白橙绿白蓝蓝白绿棕白棕) 制作标准: 1)交叉线:T568A==================T568B T568B==================T568A 应用范围:交换机(集线器)—连接—交换机(集线器) 电脑网卡—连接—电脑网卡(双机互联) 2)直通线:T568A==================T568A T568B==================T568B 应用范围:交换机(集线器)—连接—电脑网卡 电脑网卡—连接—交换机(集线器) ______________________________________________________________ ____________________________ 准备工作:1.压线钳一把,市场价20左右。2.水晶头若干 3.测线器一台 其实双绞线的接法不只有一种,只要方法正确任何一种都能够接通,这里先介绍一下国际标准TIA/EIA568B,在后面在给大家介绍一下我自己实践总结出来的经验。 标准586B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8 标准568A: 绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口,而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可,此时,HUB为MDI-X口,PC为MDI口。 2)在进行间HUB级连时,应把级连口控制开关放在MDI(Uplink)上,同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口,必须使用MDI-X 口级连,这时,我们可用交叉线来达到目的,这里的交叉线, 即是在做网线时,用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚;再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作: A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕; B端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。

网线8根线用4根的做法

网线8根线用4根的做法其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯,1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中,并可通信,但这最大通信在10M 我们生活中100M 根本就达不到,一网线接四个水晶头的做 法,是很可行的。。。 [1236] [3621] 网线做法 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接 方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网线的接法 一、PC连HUB (电脑连接上网设备)

A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 二、PC连PC (电脑连接电脑) A端:(568A):白绿,绿,白橙,蓝,白 蓝,橙,白棕,棕; B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB连HUB (上网设备连接上网设 备)

A端:(568A):白绿,绿,白橙,蓝,白 蓝,橙,白棕,棕; B端:(568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5类或超5类(包括6类线)双绞线的形式与百兆网线的形式相同,也分为直通和 交叉两种。 直通网线与我们平时所使用的没有什么区 别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如 下: 1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿, 白棕、棕;

双绞线的接法及八根线的各自作用

双绞线的接法及八根线的各自作用 双绞线按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。 双绞线接法遵照两个国家标准,分别是EIA/TIA568A以及 EIA/TIA568B。 T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。(在T568B基础上将其中的1和3、2和6分别颠倒一下为568A标准)。 T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。(T568B标准可记忆为:橙、绿、蓝、棕;杂色在前,纯色在后;中间两纯色交换。)两个标准的接法如下示图:

而双绞线根据网线两端连接网络设备的不同,网线又分为直通线(平行线)和交叉线两种。直通线就是按上面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变:就是在线缆的一端把1和3对调,2和6对调。即交叉线的一端保持原样(直通线序)不变,在另一端把1和3对调,2和6对调。也就是说双绞线:一端用568A,另一端用568B的方法做出的跳线为交叉线。

直通线用于连接: 1.主机和switch/hub; 2.router和switch/hub 交叉线用于连接: 1.switch和switch; 2.主机和主机; 3.hub和hub; 4.hub和switch; 5.主机和router直连。 在实践中,一般可以这么理解: 1、同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接; 2、路由器和PC属于DTE类型设备,交换机和HUB属于DCE 类型设备; 3、RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。

网线中各线的功能与作用(8根线)

网线中各线的功能与作用(8根线) 1000M网卡数据传输是双向的,需要使用四对线,即8根芯线。100M以下,一般使用1、2、3、6,四根线。按标准是橙色、绿色共四根线。其中1、3一组,2、6一组 网线有8根细线,这种网线称为:双绞线。外观看两两绞在一起,主要还是为了防止干扰。颜色也有不同:国标1.白橙、2.橙、3.白绿、4.兰、5.白兰、6.绿、7.白棕、8.棕,它们起的作用:接收、发送信号、电源、公共线等。 一根线的两头可以接成一样标准接法,同上述说法,此线称作对等线。还有一种叫交叉线,只要把1、3和2、6对调即可,接法不同,作用不同。 1.白橙、 2.橙、 3.白绿、 4.兰、 5.白兰、 6.绿、 7.白棕、 8.棕,是568b 用来经过交换机多台电脑相连. 1.白绿、 2.绿、 3.白橙、 4.兰、 5.白兰、 6.橙、 7.白棕、 8.棕,是568a 用于两只电脑相连 在整个网络布线中应用一种布线方式,但两端都有RJ-45 的网络联线无论是采用568A,还是568B,在网络中都是通用的。规定双工方式下本地的1、2两脚为信号发送端,3、6两脚为信号接收端,所以讲,这两对信号必须分别使用一对双绞线进行信号传输,因此用4根线就行了,8根线的制造是为更高网络传输所设计。100BASE-T4 RJ-45对双绞线的规定如下: 1、2用于发送,3、6用于接收,4、5,7、8是双向线。 1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。 网线是四对双绞线, 网线做法按规则分为两种,568a和568b两种,两端都是568a或都是568b的叫做直连线 ;一端是568a另外一段是568b叫做交叉线颜色只是用来区分每对线 4对双绞线颜色为橙橙白兰兰白绿绿白棕棕白568a的做法橙白橙绿白兰兰白绿棕白棕 568b的做法绿白绿橙白兰兰白橙棕白棕关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B。在打线时应使用如下的顺序:(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk) 所以应按照国际标准打线!RJ45接双绞线定义为: ( 10BaseT,100BaseTX ) 1 Rx+ 2 Rx- 3 Tx+ 6 Tx- 其余4,5,7,8都NA AMP双绞电缆内有8根电线,分为4对,每一对就是一对双绞线,依次为:(橙,白/橙);(绿,白/绿);(棕,白/棕);(蓝,白/蓝)(“白/橙”指白线上有橙色的色点) 2、如果用于电脑与集线器(Hub)相连,请按下列顺序排线:橙;白/橙;绿;白/棕;棕;白/绿;蓝;白/蓝 3、如果用于两台电脑直接相连,(不经过集线器)则一端如下接:橙;白/橙;绿;白/棕;棕;白/绿;蓝;白/蓝另一端如下排线:绿;白/绿;橙;白/棕;棕;白/橙;蓝;白/蓝不管如何接线,最后完成后用RJ-45测线仪测试时,4个绿灯都应依次闪烁。 用于HUB到电脑时,按顺序接好即可。如果用于两台电脑直接相连,需将一边

网线8根线接法现用图解

工具:驳线钳(用于接驳水晶头)(必备) 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是 TIA/EIA568B。在打线时应使用如下的顺序:(TIA/EIA568B) 1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕 而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞 合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk ) 所以应按照国际标准打线!! 双机用网卡互连水晶头做法 匕图任_ 一边即为询小赠#制嚇 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议, 进行信息交换,实现资源共享。其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线

(UTP — Un shieldedTwistedPair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。在EIA/TIA-568A 标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。 第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合 IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场,最高速 率可达100Mbps,符合IEEE802.3100Base-T的标准。做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时 非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序 568A与568B。 标准568A :橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕 --8 ;标准568B :绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕 --8 o 在整个网络布线中应用一种布线方式,但两端都有RJ-45plug的网络联线无论 是采用端接方式A,还是端接方式B,在网络中都是通用的。双绞线的顺序与 RJ45头的引脚序号--对应。10M以太网的网线使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4 , 5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线

网线接法图解(包括水晶头和插座)

网线接法 - 网线水晶头接法 (图) 网线接法 - 网线水晶头接法(很多网友在问网线怎么接,网线标准接法,网线制作方法,现收集网线接法如下:) RJ45 型网线插头又称水晶头,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。 RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。 图1:RJ45 型网线插头的 T568A 线序接法示意图 T568A 线序的适用范围 这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:

1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据; 2. 集线器←—→集线器; 3. 交换机←—→交换机。 T568A 线序的接法 如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是: 插头脚号网线颜色 1 ————绿白 2 ————绿 3 ————橙白 4 ————蓝 5 ————蓝白 6 ————橙 7 ————棕白 8 ————棕 图2:RJ45 型网线插头的 T568B 线序接法示意图 T568B 线序的适用范围

网线有6根和8根分别怎么接

网线有6根和8根分别怎么接您所说的六根接法:白橙,橙,白绿,绿四根+白棕,棕为电话线OR白蓝,蓝为电话线8根接法其实就是四根接法原始的接法排序:白橙,橙,白绿,蓝,白蓝,绿, 白棕,棕其中有用的四根白橙,橙,白绿,绿记得要分隔开。 注:一般性的网线只需要接四根即可。 网线如何接出一路电话线(ADSL PPPOE协议下) 我家里装修时无考虑网络情况,就装了电话,所以客厅和阳台各有一个电话插 座(好用的),不过布线时没用电话线,而是用的网线(8股,双绞线,利用其中橙、白橙两线接了家里电话)。后来申请了 ADSL我把拨号器放在阳台上,利用阳台上的电话插座拨号(可用)。再后来家里装了IPTV,可是IPTV装在客厅,而用IPTV的话必需的从阳台ADSL拨号器上再拖根网线接到IPTV上才能收看。 因家里当时每布网络线,就只能接一根明线。后来在网上看到,10m、100m网 络仅用到网线8根线中的4根,我就想用网线剩下的6根线来联网。今天我就把客厅和阳台上的电话插座全部换成电话+网线插座,还是橙、白橙两线当电话线用(可用),然后把其他的6根线按网线插座上面颜色的标识一一连入网线插座,姑且称之为“ 6芯网线”,连接好后我用万用表测试,均为联通,6芯网线中无断点。但是我在阳台上拨号上网,并通过阳台网线插座宀“ 6芯网线”宀客厅网线插座时,使用IPTV却显示无法找到网络。我把ADSL放在客厅,并通过客厅网线插座宀“ 6芯网线”宀阳台网线插座连入电脑时,却拨号拨不上去。后来我注意到,ADSL拨号后显示为10m 速度,而我在网上查到10m以太网的网线使用1 (白橙)、2 (橙)、3 (白绿)、6 (绿)芯线传递数据,100m的才以4 (蓝)、5 (白蓝)、7 (白棕)、8 (棕)。我怀疑是不是因我用掉了橙、白橙两线当电话线而使10M网络无妨正常链接。于是我就将蓝、白蓝芯线接入插座橙、白橙位置,即用蓝、白蓝芯线代替橙、白橙芯线。可

网线接口标准与接法

" 网络设备上8芯母插座(RJ45)的引脚序号如下: RJ45接口8芯网线为公插头引脚序号如下: 在10兆网络中实际只应用了4根线来传输数据,另4根是备份的,传输的信号为数字信号,双绞线最大传输距离为100米。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。 双绞线线序分类: EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B: T568A的线序为:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕 T568B的线序为:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

] 双绞线一般有三种连接类型:直通、交叉、和全反。 在实践中,一般可以这么理解: 1、同种类型设备之间使用交叉线连接,不同类型设备之间使用直通线连接; 2、路由器和PC属于DTE类型设备,交换机和集线器属于DCE类型设备; 3、RJ45网络接头做法一般有568A和568B两种标准做法,按同一标准即直通线,不同标准即交叉线。 不管如何接线,最后完成后用RJ-45测线仪测试时,8个指示灯都应依次闪烁。 1.直通线一般用来连接两个不同性质的接口。一般用于: PC机到交换机/集线器 < 路由器到交换机/集线器 直通线的做法就是使两端的线序相同,要么两头都是568A标准,要么两头都是568B标准。 1 <------------>1 2 <------------>2 3 <------------>3 6 <------------>6 2.交叉线一般用来连接两个性质相同的端口。一般用于: 交换机到交换机 集线器到集线器 PC机到PC机 集线器到交换机 $ 路由器直连到PC机 做法就是两端使用不同的线序,一头做成568A,一头做成568B。 1 <------------>3 2 <------------>6 3 <------------>1 6 <------------>2

网线有6根和8根分别怎么接

网线有6根和8根分别怎么接 您所说的六根接法:白橙,橙,白绿,绿四根+白棕,棕为电话线 OR 白蓝,蓝为电话线8根接法其实就是四根接法原始的接法排序:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕其中有用的四根白橙,橙,白绿,绿记得要分隔开。 注:一般性的网线只需要接四根即可。 网线如何接出一路电话线(ADSL,PPPOE协议下) 我家里装修时无考虑网络情况,就装了电话,所以客厅和阳台各有一个电话插座(好用的),不过布线时没用电话线,而是用的网线(8股,双绞线,利用其中橙、白橙两线接了家里电话)。后来申请了ADSL,我把拨号器放在阳台上,利用阳台上的电话插座拨号(可用)。再后来家里装了IPTV,可是IPTV装在客厅,而用IPTV的话必需的从阳台ADSL拨号器上再拖根网线接到IPTV上才能收看。因家里当时每布网络线,就只能接一根明线。后来在网上看到,10m、100m网络仅用到网线8根线中的4根,我就想用网线剩下的6根线来联网。今天我就把客厅和阳台上的电话插座全部换成电话+网线插座,还是橙、白橙两线当电话线用(可用),然后把其他的6根线按网线插座上面颜色的标识一一连入网线插座,姑且称之为“6芯网线”,连接好后我用万用表测试,均为联通,6芯网线中无断点。但是我在阳台上拨号上网,并通过阳台网线插座→“6芯网线”→客厅网线插座时,使用IPTV却显示无法找到网络。我把ADSL放在客厅,并通过客厅网线插座→“6芯网线”→阳台网线插座连入电脑时,却拨号拨不上去。后来我注意到,ADSL拨号后显示为10m速度,而我在网上查到10m以太网的网线使用1(白橙)、2(橙)、3(白绿)、6(绿)芯线传递数据,100m的才以4(蓝)、

网线8根线接法图解

工具: 驳线钳(用于接驳水晶头)(必备) 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B。在打线时应使用如下的顺序:(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕 而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk) 所以应按照国际标准打线!! 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。在EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合 IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802.3100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序 号, . . . . 当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8;

网线8根线接法图解

工具:驳线钳(用于接驳水晶头)(必备) 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是 TIA/EIA568B 。在打线时应使用如下的顺序:(TIA/EIA568B ) 1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕 而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞 合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk ) 所以应按照国际标准打线!! 白橙 橙 白 绿 蓝 白 蓝 绿 白 棕 棕 双机 用网卡互连水晶头做法 上图任一边即为呷辭制? 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议, 进行信息交换,实现资源共享。其 中,通信线路,即传输介质常用的有:双绞线、 同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线 (UTP- Un ShieIdedTWiStedPair ) 作为布线的传输介质来组网。 网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响, 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线( STP 和非屏 蔽双绞线(UTP 。在EIA/TIA-568A 标准中,将双绞线按电气特性区分有:三类、 四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。第三 类双绞线在LAN 中常用作为10MbPS 以太网的数据与话音传输,符合 IEEE802.310Base-T 的标准。第五类双绞线目前占有最大的 LAN 市场,最高速率 可达100MbPS 符合IEEE802.3100Base-T 的标准。做好的网线要将 RJ45水晶头 接入网卡或HUB 等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或 五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号, 当金属片面对我们的时候从左至右引脚序号是 1-8, 这序号做网络联线时非常重 要, 不能搞错。双绞线的最大传输距离为 100 米。 EIAEA 的布线标准中规定了两种双绞线的线序 568A 与568BO 1 2 3 4 5 6 1 8

网线水晶头各种接法附图

网线水晶接头各种法(带图) 普通的网线分为两种,一种是机对机,一种是机对集线器,既一种是同等设备,一种是不同设备。一要网线有两个水晶头,不同的网线,水晶头的做法不一样。

水晶头的做法普通的也是两种,一种为568A,一种为568B,同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。不同设备则是由一个两个568A或者568B的水晶头组成。以下是两种水晶头的排线方法: 568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 568B:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 排好线后,用手捏紧,左右折一下,就可以把网线弄直,并且紧紧的挨在一起,剪掉多余的线,把水晶头有卡的向下,套进来,保证每根线都和里面的金属丝接触到,用网线钳夹紧. 网线接法 水晶头金属面对自己,从左到右为1-8 标准568A: 绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8 标准586B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8 网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准,标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水 晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从 左至右排序为12345678 ,下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序(优先选 择568B网线接法): TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕 在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用 端接方式A,还是端接方式B,在网络中都是通用的。双绞线的顺序与RJ45头的引脚序 号--对应。

网线水晶头里8根线的排列顺序

网线水晶头里的8根线的排列顺序 (网线排列顺序) 一、平面向上,线口向自己,从左至右: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 二、晶头的做法国际标准是两种: 568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 568B:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 一根网线两头都接同一种接法。一般数据通讯是使12,36根,12根必须是同一组绞线,36根必须是另一组,距离近只要接通就没关系,但不按规定接会影响数据通讯质量,距离远就无法通讯。10M 以下接通这四根就行了,100M的必须接通八根网线。(我就用电话线只接了四根) 三、平面向上,线口向自己: 1橙白,2橙,3绿白6绿。其它四根可以接也可以不接。 四、理论传输距离是500米,实际上好点的线也只能传150米左右,质量差的线只能几十米。

8根线两两成对,分别对应输入数据(0、1比特流)、输出(0、1比特流)、输入电流、输出电流。 两台电脑之间如果没有路由器,可以采用一端水晶头以“标准568B:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8”方式制作,另一端水晶头以“标准568A:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8”方式制作。五、双绞线的标准接法 双绞线一般用于星型网络的布线,每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)将各种网络设备连接起来。双绞线的标准接法不是随便规定的,目的是保证线缆接头布局的对称性,这样就可以使接头内线缆之间的干扰相互抵消。 是的,只用4根线,另外4根线可以用来通电话,或作备用。 超五类线是网络布线最常用的网线,分屏蔽和非屏蔽两种。如果是室外使用,屏蔽线要好些,在室内一般用非屏蔽五类线就够了,而由于不带屏蔽层,线缆会相对柔软些,但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线,并用不同的颜色标明。 双绞线有两种接法:EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如下: T568A线序

网线水晶头里8根线的排列顺序

网线水晶头里的8 根线的排列顺序 (网线排列顺序) 一、平面向上,线口向自己,从左至右: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 二、晶头的做法国际标准是两种: 568A:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 568B:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 一根网线两头都接同一种接法。一般数据通讯是使12,36 根,12 根必须是同一组绞线,36根必须是另一组,距离近只要接通就没关系,但不按规定接会影响数据通讯质量,距离远就无法通讯。10M 以下接通这四根就行了,100M的必须接通八根网线。(我就用电话线只接了四根) 三、平面向上,线口向自己: 1橙白,2橙,3 绿白6绿。其它四根可以接也可以不接。 四、理论传输距离是500米,实际上好点的线也只能传150 米左右,质量差的线只能几十米。 8 根线两两成对,分别对应输入数据(0、1 比特流)、输出(0 、1

比特流)、输入电流、输出电流。 两台电脑之间如果没有路由器,可以采用一端水晶头以“标准568B:橙白--1 ,橙--2 ,绿白--3 ,蓝--4 ,蓝白--5 ,绿--6 ,棕白--7 ,棕-- 8”方式制作,另一端水晶头以“标准568A:绿白--1 ,绿--2 ,橙白--3 ,蓝-- 4 ,蓝白-- 5 ,橙-- 6 ,棕白-- 7 ,棕-- 8”方式制作。 五、双绞线的标准接法 双绞线一般用于星型网络的布线,每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)将各种网络设备连接起来。双绞线的标准接法不是随便规定的,目的是保证线缆接头布局的对称性,这样就可以使接头内线缆之间的干扰相互抵消。 是的,只用4 根线,另外4根线可以用来通电话,或作备用。 超五类线是网络布线最常用的网线,分屏蔽和非屏蔽两种。如果是室外使用,屏蔽线要好些,在室内一般用非屏蔽五类线就够了,而由于不带屏蔽层,线缆会相对柔软些,但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线,并用不同的颜色标明。 双绞线有两种接法:EIA/TIA 568B 标准和EIA/TIA 568A 标准。具体接法如下: T568A线序

标准RJ45水晶头接法与4芯网线接法汇总

标准RJ45水晶头接法与4芯网线接法 2008-07-04 17:30 局域网就是将单独的微机或终端,利用网络相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。网线常用的有:双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP - Unshielded Twisted pair)作为布线的传输介质来组网。 UTP网线由一定长度的双绞线和RJ45水晶头组成。 双绞线由8很不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中,将双绞线按电气特性区分为: 三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上的。 做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。 凹槽内的金属触点共有 8个,简称“8C”( Contact,触点),因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。 双绞线的最大传输距离为 100m。如果要加大传输距离,在两段双绞线之间可安装中继器,最多可安装4个中继器。如安装4个中继器连接5个网段,则最大传输距离可达500m。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A: 绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8 标准568B: 橙白——1,橙——2,绿白——3,蓝——4,蓝白——5,绿——6,棕白——7,棕——8 为了保持最佳的兼容性,普遍采用EIA/TIA 568B标准来制作网线。在整个网络布线中应用一种布线方式,但两端都有RJ-45插口的网络连线无论是采用568A 标准,还是568B标准,在网络中都是可行的。双绞线的顺序与RJ45头的引脚序号—一对应。 10M以太网的网线使用 1、2、3、6编号的芯线传递数据,而

网线八根线的作用

1,2,3,6为有效线,他是负责传输和接受数据的~ 其他的用于电话~ 如果你拿着RJ-45连接头对着自己,锁扣朝上,那么从左到右各插脚的编号依次是1到8。根据TIA/EIA568规范各插脚的用途如下: 插脚编号作用 1 输出数据(+) 2 输出数据(-) 3 输入数据(+) 4 保留为电话使用 5 保留为电话使用 6 输入数据(-) 7 保留为电话使用 8 保留为电话使用 网线做法 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网线的接法 一、PC连HUB (电脑连接上网设备) A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

二、PC连PC (电脑连接电脑) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB连HUB (上网设备连接上网设备) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5类或超5类(包括6类线)双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。 直通网线与我们平时所使用的没有什么区别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下: 1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿,白棕、棕; 另一端:白绿、绿,白橙、白棕、棕,橙,蓝,白蓝; T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 直连线:两端都做成T568B或T568A。用于不同设备相连(如网卡到交换机)。 交叉线:一端做成T568B一端做成T568A。用于同种设备相连(如网卡到网卡)。 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低,两边是同一顺序就行,但最好按规范

网线模块制作 几种网线的水晶头接法图解

网线模块制作几种网线的水晶头接法图解 我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。。单单一个模块的(空白的,生产商也太简便了一点吧)。。。我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。哈哈 网线模块制作开始: 先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B 表示的是两种不同的打线方式,任选一种即可。 再来认识一下打线的工具:

下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线:

将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置: 在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。

下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

将其他的线都按照一样的方式打好 所有的线都打好后就可以将模块装到86盒面板上了 1)一一对应接法。即双绞线的两端芯线要一一对应,即如果一端的第1脚为绿色,另一端的第1脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。 这种网线一般是用在集线器或交换机与计算机之间的连接。 (2)1-3、2-6交叉接法。虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6脚,它们分别起着收、发信号的作用。

网线8根线的作用

线8根线的作用1,2,3,6为有效线,他是负责传输和接受数据的~ 其他的用于电话~ 如果你拿着RJ-45连接头对着自己,锁扣朝上,那么从左到右各插脚的编号依次是1到8。根据TIA/EIA568规范各插脚的用途如下: 插脚编号作用 1 输出数据(+) 2 输出数据(-) 3 输入数据(+) 4 保留为电话使用 5 保留为电话使用 6 输入数据(-) 7 保留为电话使用 8 保留为电话使用 网线做法(转载)2007-12-08 15:07 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网线的接法 一、PC连HUB (电脑连接上网设备) A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 二、PC连PC (电脑连接电脑) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB连HUB (上网设备连接上网设备) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5类或超5类(包括6类线)双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。 直通网线与我们平时所使用的没有什么区别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下: 1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿,白棕、棕; 另一端:白绿、绿,白橙、白棕、棕,橙,蓝,白蓝; T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 直连线:两端都做成T568B或T568A。用于不同设备相连(如网卡到交换机)。 交叉线:一端做成T568B一端做成T568A。用于同种设备相连(如网卡到网卡)。 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低,两边是同一顺序就行,但最好按规范做;100M的网卡中有8根弹片,四根用于数据传输,另四根用于防串扰,严格按照规范做线能减少网络故障。 100M使用四对线

网线8根线用4根的做法

网线8根线用4根的做法4芯水晶头做法 网线8根线用4根的做法其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯,1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中,并可通信,但这最大通信在10M 我们生活中100M 根本就达不到,一网线接四个水晶头的做 法,是很可行的。。。 [1236] [3621] 网线做法 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接 方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网线的接法 一、PC连HUB (电脑连接上网设备)

A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 二、PC连PC (电脑连接电脑) A端:(568A):白绿,绿,白橙,蓝,白 蓝,橙,白棕,棕; B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB连HUB (上网设备连接上网设 备)

A端:(568A):白绿,绿,白橙,蓝,白 蓝,橙,白棕,棕; B端:(568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5类或超5类(包括6类线)双绞线的形式与百兆网线的形式相同,也分为直通和 交叉两种。 直通网线与我们平时所使用的没有什么区 别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如 下: 1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿, 白棕、棕;

如何做网线---网线线序

如何做网线---网线线序 转载自百事转载于2010年06月22日12:32 阅读(2) 评论(0) 分类:天下杂侃 举报 一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕. 若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网线的接法 一、PC连HUB (电脑连接上网设备) A端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 二、PC连PC (电脑连接电脑) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(标准568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 三、HUB连HUB (上网设备连接上网设备) A端:(568A):白绿,绿,白橙,蓝,白蓝,橙,白棕,棕; B端:(568B):白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。 千兆5类或超5类(包括6类线)双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别,都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。例如: 一端为:白橙、橙,白绿、蓝,白蓝、绿,白棕、棕; 另一端:白绿、绿,白橙、白棕、棕,橙,蓝,白蓝; T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 直连线:两端都做成T568B或T568A。用于不同设备相连(如网卡到交换机)。 交叉线:一端做成T568B一端做成T568A。用于同种设备相连(如网卡到网卡)。 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低,两边是同一顺序就行,但最好按规范做;100M的网卡中有8根弹片,四根用于数据传输,另四根用于防串扰,严格按照规范做线能减少网络故障。
