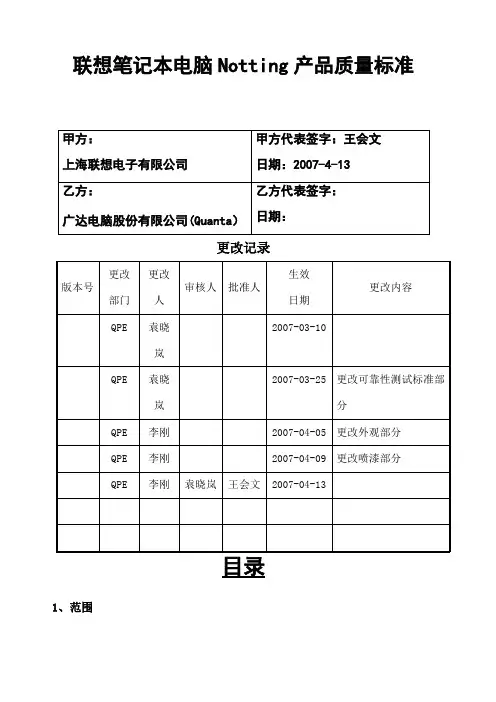

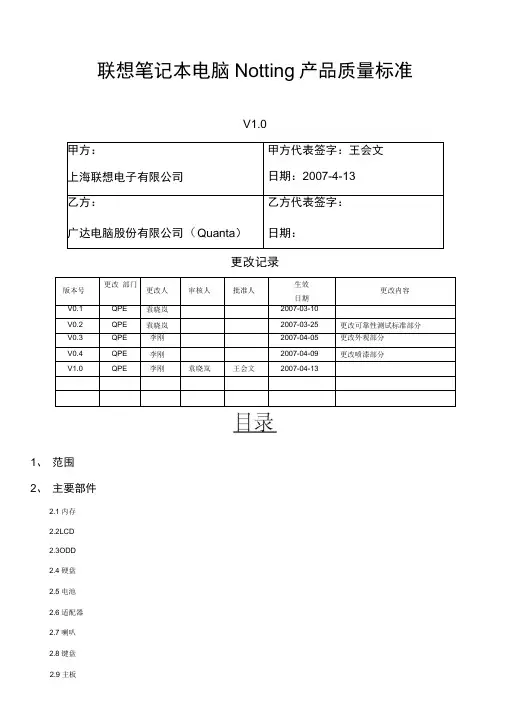

联想笔记本电脑Notting产品质量标准
V1.0
更改记录
目录
2、主要部件
3、整机
4、试验方法
5、软件
6、附件-不合格分级标准
1、围
本标准适用于联想C430产品。
2、主要部件
2.1 存
支持DDRII 533/667 SO-DIMM;
Two DDRII SODIMM slots
最大支持2GB DDRII SO-DIMM;
2.2 LCD
LCD残影(关机时,背光灯熄灭后,画面仍停留在屏幕时造成的影像残留)停留时间15s(一般使用状况)。
经过20000次的Power On/Off(2s on/2s off)后亮度大于初始值的50%(中心区域5寸方块)全白画面下,色度均匀度为x=317±30、y=354±30
无不显示、背光管不亮、显示暗、闪烁等异常现象,画面显示正常无亮线、暗线、白斑
按照以下方式,LCD屏应均无水波纹和牛顿环
1>正常敲击键盘(正常敲击力量80g)及其它正常使用状况下LCD屏表面不得有任何因LCD
前后背盖部结构与LCD 屏背板之间机构干涉引起任何程度的泛白或顶白及水波纹现象。
2>沿LCD模组上边框中间部位以正常方式开合LCD模组显示画面不允许任何地方出现水波
纹; (正常方式为左手或右手大拇指、食指、中指扶住LCD模组上左(距边缘5CM处)、
中、右(距边缘5CM处)任意一处,以平均1Cycle/2秒的频率开合LCD模组,开合角度
60~120度之间);
将LCD模组打开至120~150度位置,沿上边框左、中、右非显示区域任意一点轻微(0.5KG 的力)拨一下LCD模组,在LCD模组颤动过程中不允许有水波纹现象。
在各单色画面时,颜色应正常,均匀,无偏色。在16色彩条画面时,各彩条颜色正常,分界线清晰,无模糊、扩散等异常现象
开机后LCD四边靠近Bezel处无亮边、漏光
关机后LCD四边靠近Bezel处不露金属边
操作时温度0℃到50℃
操作时湿度20%~90%
储存时温度-20℃到60℃
储存时湿度5%~90%
MTBF >10,000POH
Panel经过10000小时后亮度大于初始值的50%,需提供厂商的MTBF报告和广达SDA
的测试报告
尺寸:128.0mm x 12.7mm x 126.1 mm(W*H*D)(不含Bezel),工差0.2如图1:
图1 光驱尺寸规格示例
(参考Toshiba SD-C2612-10E)
前面板必需件
弹出按键(高度符合0~0.5mm),
紧急弹出针孔(直径:1.2mm~2.0mm,深度:<15mm)
电源开/忙 LED指示灯
图2 紧急弹出插孔规
后面板
IDE接口连接器(50 Pins)如图3所示。
图3 后面板(包括IDE连接口)尺寸规
图4 IDE接口示
IDE接口连接器推荐使用:JAE KX14-50KLD 系列或者与之相兼容重量
DVD< 200g Combo<250g
安装
可以水平和垂直安装,安装角度左右5度正常工作;
托盘式(tray)或者Slot式取放光盘;
外表面能够承受0.2mm的变形;
上顶盖承受压力如图5所示;
下底盖全区域承受压力最大2N。
图5 顶盖承受压力限制围示意弹出距离
最小10mm(相对与光驱本体)
性能要求
兼容盘片标准参照技术规格书
兼容数据容量
CD-ROM :2048 bytes/block (Mode-1 and Mode-2 Form-1)
:2324 bytes/block (Mode-2 Form-2)
:2336 bytes/block (Mode-2)
DVD-ROM :2048 bytes/block
DVD-RAM :2048 bytes/block(硬体光头)
兼容CD/DVD盘片尺寸:
120mm和80mm
读盘能力:
最小标准最大刮伤mm 0.8 1.0
中断(Interruption) mm 0.8 1.0
黑点mm 0.8 1.0
指纹um 65 75
垂直偏差mm 0.8 1.0
最小标准最大刮伤mm 0.8 1.0
黑点mm 0.8 1.0
指纹um 65 75
垂直偏差mm 0.8 1.0
Unbalance g-mm 3vi 5vii
DVD-ROM读盘能力:
黑点mm 0.3 0.5
垂直偏差mm 0.6 0.8
音频接口
采样频率:44.1 kHz
量化:16-bit
声道:2
输出级别:0.75±0.1 Vrms (在47KΩ)
频响:±3.0 dB (20Hz~20KHz, 在47KΩ)
信噪比:> 80 dB (f=1KHz, A-weighted)
失真:< 0.05% (f=1KHz, 低通滤波器 20KHz)
声道间隔:> 65 dB (f=1KHz, A-weighted)
v:The manner about Unbalance disc is possible to be varied from target system.
Vi:Should be capable to read at maximum rotational speed. [Test Disc: ABEX TCDR-779] vii:To read as reduced rotational speed is acceptable. [Test Disc: ABEX TCDR-778]
软硬件兼容性要求
软件兼容性
光驱在MS-DOS,MS Windows 9x、2000、WindowsXP、Linux等联想常用的标准软件各种操作系统下应能够正常工作。
硬件兼容性
光驱应能够与如下Chipset兼容:Intel的ICH(82801AA)、ICH2(82801BA)、ICH4(82801DB)、ICH5(82801EB),ICH6 ,ICH7 VIA的VT82C686B,SIS的XP4 HT7961或SIS 961;以及在光驱发布时,已经更新的Chipset。
电性能特性
电源供应
电压:DC +5V ±5%
波动:100mVp-p Max, 1 KHz ~ 1 MHz
待机mA 平均40 80
CD-ROM 空闲mA 平均500 600
CD-ROM 连续读取mA 平均700 800
CD-ROM 访问
mA 平均800 900
(100%忙随机访问)
DVD-ROM 空闲mA 平均600 700
DVD-ROM 连续读取mA 平均700 800
DVD-ROM 访问
mA 平均800 900
(100%忙随机访问)
启动mA 峰值1400 1500
弹出mA 峰值1400 1500
刻录mA 峰值1200 1300
接口
ATAPI 接口
兼容ATA/ATAPI-5
连接器(connector)
集成50 Pin 连接器(尺寸规格标准参考1.3)
可用的主连接器
JAE KX14-50KLD 系列或者与之兼容
可靠性要求
误码率
DVD < 10-15(hard read error)
CD Mode-1(ECC on) < 10-12(hard read error)
CD Mode-2(ECC off) < 10-9(soft read error)
寻道错误率< 10-6(默认允许10次重试)
平均故障间隔时间(MTBF)> 60,000 POH(10%duty cycle,寻道和读取)
平均修复时间(MTTR)< 30分钟
托盘装载/弹出次数> 10,000次
连接器插拔次数> 500次(针对光驱可抽换)
致动机构> 3 x 106随机访问
电源加电/断电循环次数> 2,000次
Firmware重写次数> 2,000次
环境适应性要求
温度
工作:5℃~50℃(在顶盖中心最高60℃,托盘底部中心最高50℃)
存储:-20℃~60℃
运输:-40℃~60℃
温度梯度
工作:15℃/小时(max)
存储:20℃/小时(max)
运输:20℃/小时(max)
湿度
工作:8%~80% RH
存储:5%~90% RH
运输:5%~95% RH
海拔
工作:0~3000米
非工作:0~12000米
振动
工作:0.25 G o-p(正弦波,5~500Hz,1 Oct/分钟,no hard error)
0.93 Grms(随机,10~500Hz,no hard error)
非工作:1.0 G o-p(正弦波,5~500Hz,1 Oct/分钟,无损伤)
2.1 Grms(PSD=0.015g2/Hz,随机,5~500Hz,无损伤)
冲击
工作:10 G(11毫秒,半正弦波,无不可修复错误)
40 G(2毫秒,半正弦波,无不可修复错误)
非工作:60 G(11毫秒,半正弦波,无损伤)
240 G(2毫秒,半正弦波,无损伤)
跌落
包装:76 cm(1角,3边,6面)(无损伤)
静电释放
工作: 4 KV(接触释放,no hard error,可自动修复)
8 KV(接触释放,no hard error,可自动修复)
8 KV(空气释放,no hard error,可自动修复)
15 KV(空气释放,no hard error)
噪音< 45dB
测试条件:连续读取,随机读取,Full stoke access
介质:标准盘片i, (2.5g mm unbalance disk)
测试环境搭建符合:
- ISO Standard 7779 (Seated Operator Position)
- ANSI Standard S1.34 - 1980
图6 噪声的测试环境
i:ABEX TCDR-704; ii:ABEX TCDR-779; iii:ABEX TCDR-778
安全标准/认证要求
安全性
CB:IEC 60950-1:2001
UL/cUL: UL 60950-1, Ed. 1(2003),/CSA CAN/CSA-C22.2 No 60950-1-03
TuvGS:EN 60950 ,ISO 13406-2,ISO 9241-4,DIN 2137,DIN EN 60068-2-70,EN 50332
CCC
激光
DHHS* Rules 21 CFR Subchapter J (USA)
EN60825-1 (European Countries)
(*Note: Department of Health and Human Services)
电磁兼容性
IC ICES-003 Class B
EMC Directive 89/336/EEC (CE Marking)
EMC Framework AS/NZS 3548/95 (C-TICK Marking)
KOREAN EMC Class B
TAIWAN EMC Class B
2.4 硬盘
-机构尺寸符合业届规格:SATA 9.5mm height, 2.5" HDD
-工作中的抗冲击(shock)能力大于200G(测试脉宽2ms),非工作中的抗震能力大于800G(测试脉宽1ms)
2.5 电池
容量设计值要求:
以电池满电量下的BatteryMark4.0.1(测试软件的种类及版本随业界的通用要求更新)测试中的
包括自放电、置于主机的漏电、ACPI 1.0及2.0规中S3及S4的电量消耗要求(环境条件指
过放电(OCV=0 V)要求:
a.电池电量降到3%时,置于主机常温存放,要求从3%电量进入到过放电的时间≥10天;
b.将过放电的电池置于主机充电,要求:关机状态下,电池唤醒的时间≤15s;开机状态下,
电池唤醒的时间≤3 min。
电池有过放电保护:仅使用电池完全无法开机的情况下,置于主机在常温下放置10天,然后使用适配器可以正常充电,则认为电池有过放电保护。(测试标准!!!)
常温20℃条件下,充放电周期与电量要求如下表所示:
环境与安全要求
料符合国家环保法规对使用、回收和降解的要求
电池安全标准
电池(pack)部分:
过充电测试
测试方法: 电池按照标准充电结束后,用恒流恒压源持续给电池加载24H,恒流恒压源电流为2C,电压为2倍标称电压。
通过标准: 不爆炸,不起火,不冒烟或漏液
过放电测试
测试方法: 电池在环境温度20oC±5oC的条件下,以0.2C放电至截至电压(n X 3V)后,外接50Ω负载放电24H。
通过标准: 不爆炸,不起火,不冒烟或漏液。
短路测试
测试方法: 电池按照标准充电结束后,将正负极用0.1Ω电阻短路8H。
将正负极断开,电池以1C电流瞬时充电5s后用电压表测试电池电压。
通过标准: 不爆炸,不起火,不冒烟或漏液,电压应大于n X 3.6V。
重物冲击测试
测试方法: 电池放置于冲击台上,将一直径为15.8mm的棒放置在电池中央上方,9.1Kg的重锤自61cm的高度自由落下,可参见附图。
通过标准: 电池可以发生变形,但不爆炸,不起火,不冒烟或漏液。
热冲击测试
测试方法: 电池放置于热箱中,温度以5oC±2oC/min的速度升至150o C ±2oC并保持10分钟。
通过标准: 不爆炸,不起火,不冒烟或漏液。
电芯(Cell)部分:
该部分测试应在拆除电池所有保护电路后进行。
过充电测试
测试方法: 电池按照标准充电结束后,用恒流恒压源持续给电池加载48H,恒流恒压源电流为3C,电压为其充电电压4.2V。
通过标准: 不爆炸,不起火,不冒烟或漏液。
短路测试
测试方法:将接有热电偶的电芯放置于通风橱中,用小于100mΩ的铜线短路其正负极,测试中监视电芯温度变化,当温度返回到室温附件结束测试。
通过标准: 不爆炸,不起火,不冒烟或漏液,电芯温度不高于150oC。
所用的Cell及Pack必须通过UL, CE安全认证。
2.6 电源适配器
具有过压、过流、过温和短路保护功能,满载效率>=85%,自身功耗小于1.5W
输出电压随负载变化的变化量应小于5%
外加交流电90V~264V、47Hz~63Hz的条件下运行检查程序工作应正常
在90~265V下,满负载下,至少保持1个小时的稳定输出而无任何异常
电压跌落应能在5ms持续供电
满足至少±15Kv的空气放电而工作正常,满足至少±8Kv的接触放电而工作正常
储存时环境温度-20℃到65℃
工作时环境温度0℃到40℃
2.7 喇叭
在35℃/相对湿度90%下用喇叭额定功率白噪声测试24小时,喇叭应能工作正常,喇叭的声压变化应小于4dB,其最低共振频率应在规格
在35℃/相对湿度90%下用歌曲《青藏高原》播放24小时,喇叭工作应正常,喇叭的声压变化应小于4dB,其最低共振频率应在规格,且喇叭的实测消耗功率应小于其最大功率
在70+/-3℃和-20+/-3℃下(湿度不受控)存放24小时,喇叭的声压变化应小于4dB,其最低共振频率应在规格
注:喇叭正常工作指其无杂音、破音、失真、啸叫、无声等现象
2.8 键盘
除特殊按键外,各按键应平整一致,字键水平与倾斜差应≤0.5mm,压力离散性小于0.3N
按键压力符合0.3N~0.8N规格,行程符合K/B spec.规格
每个按键在额定负荷下,通断寿命大于1,000,000次
以垂直于键帽中心的方向向上拉键盘,在500gf不允许出现掉键或键帽松动
以垂直于键帽四角的方向向上拉键盘,在200gf不允许出现掉键或键帽松动
2.9 主板
其MTBF 必须大于20000小时. 主板上的铜箔阻抗须小于75欧姆 主板PCBA 层数必须大于等于8
3、整机标准:
3.1 机构 机构强度
在
15~160度角围转动LCD 屏至任意一个角度并对LCD 屏上任意一点施加3N 的力,在撤去外力后, LCD 屏的抖动幅度不大于7.0mm
在0~30度(LCD 屏与TOP case Gap 25mm )均可实现休眠功能
各种I/O 讨论)
机构可靠性
在LCD模组的5个点(4个角及中间位置)上,用直径30mm的塑胶件, 施加30Kg以的压力并维持10秒,塑胶件和LCD模组结构不允许有损坏、裂纹、凹陷等不良,LCD屏显示正常,不出现屏裂、凹陷和液晶流失等故障
开机状态下掌托板应能承受20Kg以的压力(直径30mm)并维持10秒无任何功能异常
开机且风扇旋转状态下风扇上盖应能承受10Kg以的压力(直径30mm)并维持10秒无任何风扇异响等功能异常
开机且光驱读盘状态下光驱上部支撑部分应能承受5Kg以的压力(直径10mm)、下部支撑部分应能承受10Kg以的压力(直径30mm)并维持10秒无任何光驱读盘异常等功能异常,且光驱槽的尺寸变形不会超过光驱尺寸规格要求,测试后对光驱的作用力不会超过光驱规格要求
开机且硬盘工作状态下硬盘盖部分应能承受10Kg以的压力(直径25mm)并维持10秒, 1次无任何硬盘读写异常等功能异常和外观影响,测试后对硬盘的作用力不会超过硬盘规格要求.
LCD转轴应能在10~170度之间、6~12cycles/分的情况下摇摆20000次以上而正常工作,无任何机构干涉、永久变形、破坏及显示问题,扭力值变化小于15%.
各种I/O口、按钮、按键、旋钮、锁扣等应能在满足下表中规定次数的插拔或抽取后而正常工作
电池插槽2000
电池卡扣2000
光驱插槽50
光驱托盘弹出按键10000
放置/不放置光盘的托盘次数10000
键盘cable连接器50
触控板cable连接器50
LCD cable连接器50
喇叭cable连接器50
WLAN天线连接头50
其他板间连接器50
注:
初始值的60%
锁孔应能承受30Kg的拉力5个方向(上下左右及向外),持续10秒,5次而不损坏
LCD panel不能与主机top cover有任何接触和磨损;
主机所有Connecters 的使用寿命不低于主板的品质保证期
3.2 环境&可靠度
环境试验
笔记本电脑应能在如下条件下正常工作或储存:
气候条件工作条件储存条件
温度(℃)5~40 -20~+65
温度变化(℃/Hour)<15 <20
相对湿度(%)10~90 5~95
湿度变化(%/hour) <20 <20
海拔高度(foot) -50~10000 -50~35000
件下恒定低温、高温测试和工作条件下的温度冲击和温湿度循环测试
振动试验
开机(Idle)状态下,笔记本电脑应按照以下振动试验要求进行试验,并无机构或功能上的失效1)试验环境
环境温度:255℃,湿度10%~90%
2)试验标准
I.正弦扫频
扫频围:5~500Hz
循环次数:1 cycle, 2 sweeps
加速度:0.5G
振动方向:XYZ三个轴向
扫频速率:1octave/minute
II.随机振动
随机振动,频率围5~500Hz,
振动方向XYZ三个轴向
持续时间,每个轴向各30分钟
总均方根加速度0.925Grms
频率 (Hz) 加速度谱密度等级 (G2/Hz)
10 0.03
26 0.015
44 0.005
50 0.0035
180 0.0009
222 0.0009
500 0.00005
表格 1 加速度谱密度(开机状态)
关机状态下,笔记本电脑应按照以下振动试验要求进行试验,并无机构或功能上的失效
1) 试验环境
环境温度:255℃,湿度10%~90%
2) 试验标准
随机振动,频率围5~500Hz,
振动方向XYZ三个轴向
持续时间,每个轴向各30分钟
总均方根加速度(1.32Grms)
频率 (Hz) 加速度谱密度等级 (G2/Hz)
10 0.06
26 0.0316
44 0.01
50 0.007
180 0.0018
222 0.0018
500 0.0001
包装状态下,笔记本电脑应按照上节振动试验要求进行试验,且无机构或功能上的失效
1) 试验环境
环境温度:255℃,湿度10%~90%
2) 试验标准
同“关机状态”
冲击试验
试样状态峰值加速度m/s2脉冲持续时间ms 冲击波形方向
开机状态1220 2半正弦波+X, -X, +Y,-Y,+Z
关机状态(裸机)1830 2 半正弦波+X, -X,
+Y,-Y,+Z,-Z 包装状态588 8.6 方波+X,-X,+Y,-Y,+Z,-Z 试样跌落高度cm
带包装整机单机100/5 in 1 76(一角三边六面)
电源适配器100(本体六面)
整机(不含CCFL和电池)MTBF值不低于m1=20000小时(测试方法参照GB/T5080.7中的方案4:9)
3.3 电磁兼容&安全
电磁干扰(EMI)指标
频率围(MHz)限值(dBuV)
准峰值平均值
0.15~0.50 66~56 56~46
0.50~5 56 46
动和闪烁标准需满足GB/T 17618的规定
在242Vac下产品对地漏电流小于0.25mA
应能承受3000V交流或4242V直流电压1分钟而无闪烁及击穿现象,漏电流小于2.5mA 主机、电源适配器及电源线在量产前必须通过国家强制认证(CCC)并具有CCC标识主机在量产前需获得入网许可证
开机时的冲击电流小于50A(220Vac)
印制板的可燃性等级至少为 V-0级;外壳可燃性等级至少为V-1级
3.4 噪音要求
注1:待机状态:系统在常温下(25℃),主机加电开机稳定后再热机至少10分钟,不进行任何操作
注2:硬盘工作状态:系统在常温下(25℃),运行Amidiag中的Random access。(测试时风扇不转)
注3:光驱工作状态:系统在常温下(25℃),运行CD WINBENCH 99 中的Access测试程序。
注4:在工作状态下,通过bios设置强制风扇全速运转(光驱不工作),等风扇转速恒定后进行测量
注5:如果测试距离由50cm改为25cm,需要将限值提高5dBA。相反,如果测试距离由50cm改为100cm,需要将限值降低5dBA。
注6:如果在消音箱测试,必须考虑由于空间尺寸等原因造成的测试值的提升,提升后的值见具体产品检验规。
注7:对其余噪声源部件没有单独的限值要求,但是它们在安装在整机系统中必须满足主机的限值。
注8:部件的噪声限值建立在整机系统必须满足主机的限值的基础上。
3.5 电源管理要求
电池使用时间参照2.5电池
电池漏电标准参照2.5电池
加外电开机(电池未过放电)应能同时进入充电状态
S3状态:系统消耗小于350 mW (without WOL enabled), 450 mW (with WOL enabled)
注:(最少时间须满足96小时)
S4,S5状态:系统消耗(不包括电池自消耗)小于24 mW (without WOL disable)
充电。
拔掉适配器正常使用机台时电池电量应恒定1%放电,不允许跳变式放电(以操作系统电量指示器为准)
3.6 散热(含风扇)要求
外观检查
Heat Sink与CPU的接触应该紧密,各个部件应保证正确安装。
机壳密封结构合理可靠。
部件温度标准(35℃±1℃,85%湿度)& (25℃±1℃,60%湿度)
1.CPU的junction的温度不应超过100℃, CPU的case温度不应超过Intel的spec(详细规格
见Intel提供的spec)。在运行相应的CPU测试软件如P4Maxpower 75%或者Banias/Dothan Maxpower 77%的时候不允许出现死机、自动关机、自动重启和CPU降频的情况。
2.北桥芯片的表面温度不应超过vendor spec.
3.南桥芯片的表面温度不应超过vendor spec.
4.显卡芯片的表面温度不应超过vendor spec.
5.显存表面温度不应超过vendor spec.
6.存表面温度不应超过DDR/DDRII vendor spec.
7.硬盘表面温度不应超过vendor spec.
8.AC Adapter表面温度不应超过vendor spec.。
机壳键盘温度标准(35℃±1℃,85%湿度)& (25℃±1℃,60%湿度)
1.CPU 下方机壳温度不超过环境温度20℃,则该项测试正常通过,若超过20℃但不超过25℃,
则该项测试允许通过但需改进,若超过25℃,该项测试不能通过。
2.RAM Door温度不超过环境温度20℃,则该项测试正常通过,若超过20℃但不超过25℃,则该
项测试允许通过但需改进,若超过25℃,该项测试不能通过。
3.HDD下方机壳温度不超过环境温度20℃,则该项测试正常通过,若超过20℃但不超过25℃,
则该项测试允许通过但需改进,若超过25℃,该项测试不能通过。
4.电池底部机壳温度不超过环境温度20℃,则该项测试正常通过,若超过20℃但不超过25℃,
则该项测试允许通过但需改进,若超过25℃,该项测试不能通过。
5.LCD Inverter外部机壳温度不超过环境温度20℃,则该项测试正常通过,若超过20℃但不超
过25℃,则该项测试允许通过但需改进,若超过25℃,该项测试不能通过。
6.键盘温度不超过环境温度13℃,则该项测试正常通过。
*7.Palm Rest温度不超过环境温度13℃.
*8.Touch Pad温度不超过环境温度13℃.
9.所有用户易接触到的金属构件(如1394接口、串口、并口、显示器接口等)温度不应超过
环境温度25℃。
10.K/B cover温度不超过环境温度15℃,则该项测试正常通过。
注:以上温度均指该部件/机壳部分的最高温度
风扇寿命标准(常温)
风扇加上额定电压,在风扇最高转速状态下,持续测试599小时于70℃环温,在测试开始和结束时测试起始电压、起始电流和在最大额定电压时的电流。测试期间每隔200个小时测试风扇转速。
如果测试结束时风扇转速的降低不超过10%,则该风扇测试通过。如果风扇转速降低超过10%或者测试过程中出现风扇不能运转正常、异常噪音、转速不均等情况,则该风扇不能通过测试。
3.7 系统稳定性
3D稳定性指标(仅指单机)
常温(25±3摄氏度)下运行3DMark(2006 demo)测试软件8小时。运行过程中不出现系统重起,自动关机,退出测试并报错或蓝屏,花屏,黑屏等屏幕显示异常。
批量测试故障率等于0
高温(35±3摄氏度)下运行3DMark测试软件8小时。运行过程中不出现系统重起,自动关机,退出测试并报错或蓝屏,花屏,黑屏等屏幕显示异常。
批量测试故障率小于1%
注1:对于测试过程中自动退出但无报错的样品需小于4台/次(加测不复现)
启动稳定性指标
加外电运行Reboot程序,不带随机软件的系统应能通过500次循环测试;带随机软件应能通过300次循环测试。
批量故障率小于0.5%
加外电/不加外电手动Coldboot,能通过20次循环测试。满足MDP要求
加外电/不加外电手动Warmboot,能通过20次循环测试。满足MDP要求
批量故障率小于0.1%
注:批量故障率的计算公式为P=100%*N/KM(P为Fail Rate;N为所有样品在测试中失败次数的和;K为循环测试的次数;M为该批量测试的样品数)
播放光盘稳定性指标
40摄氏度下播放VCD盘片4小时,故障率应等于0
40摄氏度下播放DVD盘片4小时,故障率应等于0
批量故障率小于0
休眠&待机稳定性指标
加外电运行Suspend程序,不带随机软件系统STR和STD应都能通过500次循环测试。带随机软件系统STR和STD应能通过300次循环测试。
批量故障率小于0.5%
加外电/不加外电手动进行STR/STD测试,应都能通过20次循环测试。满足MDP要求
批量故障率小于0.1%
注:批量故障率的计算公式为P=100%*N/KM(P为Fail Rate;N为所有样品在测试中失败次数的和;K为循环测试的次数;M为该批量测试的样品数)
整机稳定性指标
常温(25±3摄氏度)下运行Ldiag程序4小时,故障率应等于0
高温(35±3摄氏度)下运行Ldiag程序4小时,故障率应小于1%
高负载稳定性指标
常温(25±3摄氏度)下能通过Fullrun测试8小时,批量故障率等于0
高温(35±3摄氏度)下能通过Fullrun测试4小时,批量故障率小于1%
