黄冈公铁两用长江大桥塔吊非标准附墙设计与计算
摘要本文结合建设中的武冈城际铁路黄冈公铁两用长江大桥，以3#主塔墩下游侧mc480塔吊第一次附墙设计施工为例，介绍了在h型索塔结构异形、截面变化大的情况下，塔吊非标准附墙的设计与计算方法。
关键词公铁两用长江大桥；h型索塔；塔吊；非标准附墙；设计与计算
中图分类号 u445.556 文献标识码 a 文章编号 1673-9671-（2013）012-0056-03
1 工程概况
黄冈公铁两用长江大桥位于长江黄州河段上端三江口附近、唐家渡综合码头上游约240m位置，上距阳逻长江大桥约37km，下距鄂黄长江大桥约17km。主桥全长1215m，桥跨布置为
（81+243+567+243+81）m斜拉桥。
主塔结构设计为h型结构，由（下、中、上）塔柱及上、下横梁组成，塔柱为钢筋混凝土结构，上、下横梁为预应力混凝土结构，塔高（塔座以上顶面）为190.5m。塔柱顺桥向方向，下塔柱内侧面坡率6.65：34，外侧面坡率4.15：34，中上塔柱内外侧面坡率均为6：153.5；横桥向方向，下塔柱侧面坡率1.25：34，中上塔柱侧面坡率2.25：153.5。
图1主塔下游侧mc480塔吊平面布置图图2塔吊附墙布置方案图
塔机附墙设计计算说明书 一、工程概述 本工程位于惠南镇中心位置，东南面临南汇中学体育场，在体育场的西北角有一信号塔，距小区5号楼南外墙皮约20米左右，东北面临近复旦大学太平洋金融学院，南侧临拱北路，西侧临观海路。 本项目总用地面积55103.4平方米，总建筑面积133288.98平方米（含保温建筑面积）。地上总建筑面积101191.19平方米（含保温建筑面积），包含4栋15层高层住宅，5栋16层高层住宅，2栋11层高层住宅,1栋5层多层住宅，3栋6层的多层住宅，1栋2层的商业配套用房及高层住宅群房的配套公建，地下总建筑面积32097.79平米。 本工程8#楼和9#楼合用安装一台南通惠尔建设机械有限公司出厂的QTZ63型（5510型）塔式起重机，臂长为58米，塔吊设置在9号楼东侧，（图1）安装高度超过使用说明书规定的最大独立高度，需进行附墙锚固，楼层高度为45.6m，塔机最大安装高度约为53m，设置有2道附墙，如图2所示。生产厂家在使用说明书中标明了建筑物外墙与塔吊中心的距离在4.0m左右，但由于该工程建筑物表面结构及工程施工工艺等因素的影响，塔吊安装后，塔吊中心距离建筑物外墙8.997m。所采用的附墙杆件的长度以及与建筑物间的夹角，与原说明书的规定有所不同。为了保证塔吊安全使用，我们对附墙杆件及其连接件作了稳定性及强度验算。 图1 22号楼1#塔吊布置图 图2 塔吊附墙示意图
二、编制依据 本方案编制主要依据为：GB/T 13752-1992《塔式起重机设计规范》、GB 50017《钢结构设计规范》、GB/T 3811-2008 《起重机设计规范》和永发QTZ63型塔式起重机使用说明书。 三、设计方案 1．原说明书要求 按照产品安装使用说明书：附着架由四根撑杆和一套环梁等组成，它主要是把塔机固定在建筑物的柱子上，起着依附作用。（见图3） 图3 原附着架示意图 2．改进设计方案 根据现场实际情况，塔机中心到连接点距离为8.997米。设计方案如图4所示。 图4 塔吊附墙杆设置图 四、计算说明 1．计算附墙架对塔身的支反力 假设塔身为一连续梁结构（见图5），以此进行结构的受力分析，可用力法求出附墙受力。实际使用中，塔机最上面的一道附墙受力最大，因为该道附墙节点力除由M引起的附墙受力外，还有承受由塔机悬臂端风
XX区安置小区工程2#塔吊 QTZ0 (TCT55 1 2) 塔 吊 附 着 编制单位：广西建工集团建筑机械制造有限责任公司
-、工程概况： 0 1、工程项目情况： 0 2、参建单位概况： 0 3、塔吊情况： 0 二、编制依据： (1) 三、塔吊附墙杆结构图 (2) 1、拉杆1结构图： (2) 2、拉杆2结构图： (3) 3、拉杆3结构图： (4) 四、附墙杆内力计算 (5) 1、支座力计算 (5) 2、附墙杆内力力计算 (5) 五、附墙杆强度及稳定性验算 (7) 1、附墙杆1验算 (7) 2、附墙杆2验算 (8) 3、附墙杆3验算 (9) 4、附墙杆对接焊缝强度验算 (10) 5、附墙杆连接耳板焊缝强度验算 (11) 六、塔吊附墙杆连接强度计算 (11) 七、附着设计与施工的注意事项 (13)
、工程概况: 1、工程项目情况： XX安置小区工程总建筑面积约为378890.1川（其中地上建筑面积为305876川，地下建筑面积为73014卅）；地下1层，地上共有23个单体，16F-23F;建筑高度为52.8m-77.6m。本工程11#、13#为民用二类建筑，其它为民用二类建筑，钢筋混凝土框剪结构。质量标准为合格，且不少于3幢创泉州市优质工程。 本工程共使用10台塔吊，选用安装的塔吊为广西建工集团建筑机械制造有限责任公司生产出厂的QTZ80H（8部）和QTZ601?（2部）塔吊塔式起重机。 2#塔吊QTZ8塔身中心到建筑物距离约5.22米。 2、参建单位概况： 工地名称：XX安置小区工程 建设单位：XX房地产开发有限公司 勘查单位：XX市水电工程勘察院 设计单位：XX市城市规划设计研究院 监理单位：XX监理有限公司 施工单位：XX集团总公司 工地地址：XX交汇处 3、塔吊情况： 2#塔吊采用广西建工集团建筑机械制造有限公司生产的QTZ80（TCT5512型塔吊。该塔吊标准节中心与建筑物附着点的距离为5220,根据建筑物的实际结构现初步确定附墙的附着方案，该方案采用3根拉杆对塔吊进行附着，附着杆与建筑物梁面上的连接钢板（厚20）用双面贴角焊缝焊接，焊缝高度h f=12,焊缝长度350,联接钢板通过8根①22钢筋固定在建筑物
鄂州市构建鄂东交通枢纽规划（2010-2020） 第一节支撑项目 （一）公路项目：包括高速公路、一级公路和区域二、三级公路，全长1221.17公里，总投资153.02亿元。 近期实施的项目全长1042.5公里，总投资86.52亿元。其中： 高速公路73.05公里，总投资48.4亿元。包括： 1、鄂州至黄州高速公路。境内长11.4公里，估算投资11.4亿元，计划2013年建成。 2、汉鄂高速公路。54.65公里，估算投资33.8 亿元，争取2012年建成。 3、大广南高速公路鄂州段。在建，全长7公里，投资3.2亿元。 一级公路178.23公里，总投资24.3亿元。包括： 1、316、106、阳枫线等3条国省干线改造为一级公路。全长88.38公里，估算投资11.8亿元，计划陆续在2015年前后完工。 2、疏港公路（高新大道延伸至三江港区）。全长25公里，估算总投资3亿元，建设年限为2013年至2015年。 3、高新6路和高新4路。全长10公里，估算投资1亿元，计划2012年建成。 4、葛湖一级公路。全长24.85公里，估算投资3.5亿元，计划2010年建成。 5、武（汉）阳（新）公路鄂州段。全长30公里，估算投资3亿元，建设年限为2013年至2015年。 区域公路（二、三级）798.22公里，总投资15.82亿元。 远期实施的项目全长171.67公里，总投资66.5亿元。包括： 1、鄂咸高速公路（鄂州至黄冈高速公路向南延伸至咸宁）。全长85公里，估算总投资56亿元，计划2015年动工，2020年建成。 2、六十至大冶公路。全长15公里，估算投资1.5亿元，建设年限为2016年至2017年。 3、省道汽李线、铁贺线改造为一级公路。全长71.67公里，估算投资3亿元，2020年建成。 （二）铁路项目：包括跨江大桥、火车站扩建、城际铁路及专用线项目。全长219.18公里，总投资192.27亿元。 近期实施的项目全长157.18公里，总投资132.27亿元。包括： 跨江大桥1座，即：三江公铁长江大桥。长4公里，估算投资10亿元。建设年限为2010年至2013年。 火车站1 座，即：鄂州火车站扩建。总面积5000平方米，估算投资3.4亿元，计划2010年完工。 城际铁路2 条，即： 1、武汉-鄂州-黄石城际铁路, 全长97公里，鄂州境内长度56公里, 估算投资78亿元，计划2011年完工。 2、武汉-鄂州-黄冈城际铁路, 全长38公里，鄂州境内长度19公里, 估算投资31亿元，2013年完工。 铁路专线2条，即： 1、三江港综合货场及疏港铁路专用线，占地1000亩，共长13.18公里，估算投资6.87亿元，2012年完工。 2、鄂钢西区铁路专用线，长5公里，估算投资3亿元，2011年完工。 远期实施的项目全长62公里，总投资60亿元。包括：
QTZ80(TC5610Z)塔式起重机附墙 顶升、加节施工方案 一、工程概况: 工程名称：唐山付家屯城中村改造项目3#地块 监理单位：唐山金狮工程建设监理有限公司 米，不在塔吊安装自由高度之内，302#、
三、预埋件的安装： 附墙拉杆与建筑物固定点的预埋板预埋，预埋圆钢尺寸参照塔吊附墙件尺寸，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。 四、附墙框与拉杆的选用： 附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,
六、作业人员的分工安排： 具体人员分工如下： 组 , 1 监督； 2 3,负 4、技术员俞彐兵在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业，并注意过程检查、协调指挥，发现问题立即停机报告； 5、电工李向征在队长的安排下,负责塔机的电器安装等; 6、安装工赵俊杰、衣举在队长的领导下,负责塔机的附墙安装;
七、塔吊附墙、顶升安全技术要点及安全措施： 1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行，并应有技术和安全人员在场进行监督和监护。 2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋，工具装入工具袋内。使用前必须进行检查，不合格必须更换。 3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液 4 5 6 7 8 9 10 度。 11、禁止向下抛掷材料及工具。 12、准备好灭火器。 13、同一道附着装置上的各拉杆安装在同一水平面内。 14、塔机的对着高度及附着的距离必须在规定的范围内。 15、附着以后,在无风状态下,塔身轴心对支撑面的侧垂直度应在２‰以内。
黄冈市城市发展战略 作者：未知来源：网络添加日期：10年01月21日 黄冈市城市发展战略研究总报告 一、战略篇 1 宏观背景 都市圈是在市场经济和全球化条件下出现的一种新的城市间竞争与协作组织形式。武汉处于我国南北大通道和长江流域经济带的交叉点，区位优势突出。以武汉为核心构建都市圈，不仅是武汉以及湖北经济发展的需要，对全国的经济发展及国家城市体系结构的优化升级都具有重要的战略意义。 武汉都市圈在全国城市体系中的战略区位图
黄冈处于武汉都市圈城市体系中，必须站在全局高度，调整自身的发展定位、积极参与武汉都市圈的构建，实现区域联动，促进自身发展。 2 黄冈在武汉都市圈的定位 武汉都市圈空间结构总体呈现为大“十”字结构。 武汉都市圈空间结构分析图 黄冈处于武汉都市圈的“第二重心”区位以及汉鄂黄黄发展轴的主轴区位，并与鄂州、黄石一起共同构成武汉都市圈“大十字”结构的东部城市密集区。 在武汉都市圈东部城市群中，黄冈所辖人口最多、版图面积最大，能够带动的县市最多，是东部城市密集区中具有极大开发潜力和极高带动效应的重要的地区增长极。 3 总体发展目标
依据上述定位，总体发展目标确定为：积极参与武汉都市圈的构建，加强与武汉及周边城市的联系与协作，共同打造武汉都市圈的“第二重心”。 4 黄冈市城市性质 以黄冈市总体发展目标和战略定位为依据，城市性质初步拟订为：武汉都市圈第二重心区位和沿江发展轴的重要节点，都市圈城市协作与联动的重要的产业集聚区，以食品、医药、纺织等为主的地区性中心城市，省级历史文化名城。 5 现状问题 5.1 产业经济 黄冈市总体经济发展水平处于工业化初级阶段。总体特征是市域和市区发展水平双低。 黄冈市市区经济总量低，产业高度低，而市域面积大、人口多。市区现状发展水平及模式难以带动整个市域经济发展。 5.2 城市体系 现状城市体系总体是一个松散、欠发育的结构，以农业生产力为依据的城镇体系的原始形态不利于现代生产方式的培育。这与黄冈在武汉都市圈层面的重要地位极不相称。 5.3 基础设施 黄冈未来发展必须要加强与中心城市武汉的联系，而交通体系与城市发展要求不协调，基础设施支撑乏力。
黄冈市区公交线路一览表 市区公交：投币：1.5元/人刷卡：1.3元/人 （自备零钱，无人售票，无人换零） 1路轮渡—环城（环城线路) 轮渡(公交转乘点，可乘坐发往黄冈市区的公交及乘坐发往鄂州市区的轮渡)—关山加油站—有线电厂/西湖中学—武商量贩店（黄州店）/新车站（宝塔大道，位于武商量贩对面。发往红安方向，途径：团风、新洲、红安、麻城）—交警大队—区政府—宝塔公园—十字街—五金公司—老车站/黄州区实验小学—沙街西岗饭店—沙街日杂门市部—黄州商场（原：老黄商）—黄州区人民医院（县医院）—电信公司营业厅/移动公司营业厅/联通公司营业厅/黄冈市实验小学—黄州中学/七一商场(七一家电城)/奥康商业步行街（胜利街口）/德克士、KFC快餐（步行街店）/工贸家电（步行街店）—紫禁城/黄冈移动通信广场/七一家电分场/工贸家电（紫禁城店）/锦绣星城/【武商量贩店（黄州东门路店）/国美电器（东门路店）/德克士（东门路店）注：需过马路）】—太平洋保险公司/黄商购物中心(黄商家电城)/招商银行（此站下车，过十字路口，到人民防空前可乘坐发往：堵城、松杨、马弄、团风；途径：麻城、红安、新洲班车）—东门学校—中商百货/ KFC快餐（中商店）—奥康商业步行街（八一路口）/黄冈苏宁电器—金属大厦【此站下车，行至马路对面可乘坐发往鄂州的客车】/黄州区第三人民医院（赤壁社区卫生服务中心）【步行200米】/黄冈市中心医院【步行800米左右】—十字街—宝塔公园—区政府—交警大队—武商量贩店（黄州店）/新车站（宝塔大道，位于武商量贩对面。发往红安方向，途径：团风、新洲、红安、麻城）—有线电厂/西湖中学—西湖四路—轮渡(公交转乘点，可乘坐发往黄冈市区的公交及乘坐发往鄂州市区的轮渡) 2路黄冈师范学院/鄂东职业技术学院—舟桥六营 往：黄冈师范学院/鄂东职业技术学院—黄冈市工商局—黄冈市交通运输局—安居小区—水利局—有线电厂/西湖中学—武商量贩店（黄州店）/新车站（宝塔大道，位于武商量贩对面。发往红安方向，途径：团风、新洲、红安、麻城）—交警大队——区政府—宝塔公园—十字街—金属大厦【此站下车，行至马路对面可乘坐发往鄂州的客车】/黄州区第三人民医院（赤壁社区卫生服务中心）【步行200米】/黄冈市中心医院【步行800米左右】—奥康商业步行街（八一路口）/黄冈苏宁电器—小东门【武商量贩店（黄州东门路店）/国美电器（东门路店）/德克士（东门路店）注：需过马路）】—紫禁城/黄冈移动通信广场/七一家电分场/工贸家电（紫禁城店）/锦绣星城—黄冈职院医药卫生学院（卫校校区）/黄冈市妇幼保健院（此站下车，向前走1000米，到人民防空前可乘坐发往：堵城、松杨、马弄、团风；途径：麻城、红安、新洲班车）—黄冈市人民检察院—龙王山菜市场—舟桥六营 返：舟桥六营—龙王山菜市场—黄州体育馆—黄冈市住房与城乡建设委员会—七一商场(七一家电城)/奥康商业步行街（胜利街口）/德克士、KFC快餐（步行街店）/工贸家电（步行街店）—黄州中学【武商量贩店（黄州东门路店）/国美电器（东门路店）/德克士（东门路店）注：需过马路）】—小东门【武商量贩店（黄州东门路店）/国美电器（东门路店）/德克士（东门路店）注：需过马路）】—中商百货/ KFC 快餐（中商店）—奥康商业步行街（八一路口）/黄冈苏宁电器—金属大厦【此站下车，行至马路对面可乘坐发往鄂州的客车】/黄州区第三人民医院（赤壁社区卫生服务中心）【步行200米】/黄冈市中心医院【步行800米左右】—十字街—宝塔公园—区政府—交警大队—武商量贩店（黄州店）/新车站（宝塔大道，位于武商量贩对
技术性能描述 概述： 德国ZAGRO成立于1969年，与ZWEIWEG、SRT三家共同组建的集团公司在公铁技术领域获得了多项专利，是铁路牵引车（调车）技术和公铁两用车技术领域公认的专家。集团公司产品在国内外的铁路、地铁、高速铁路等行业的制造、运营、检修、特种作业上被广泛运用，并长期与戴姆勒克莱斯勒公司（DaimlerChrysler AG）保持系统集成合作伙伴关系。 基于ZAGRO公司长期经验积累和发展的ZAGRO E-MAXI 蓄电池驱动公铁两用牵引车是一款可用于铁路、公共交通、工业维修等不同领域的调车作业的牵引车，其获得专利的轨道导向装置技术已成为新的全球牵引车技术标准。 ZAGRO E-MAXI M蓄电池驱动公铁两用牵引车的技术优势在于其配有四个无级变速电机且独立驱动的车轮，四个车轮可以原地偏转270°，转弯半径仅为1.6m，能实现原地转圈，其灵活性使得它可以快速进入任何工作地点，特别适用于有障碍物或立柱限制的室内狭窄场所。 牵引车以蓄电池为动力源，其再充型高性能蓄电池确保了静音和零排放的作业，可循环使用的材料确保了最好的环保性，各种车钩链接系统和满足特定需求的特殊装备使得小巧的动力系统成为公铁牵引车技术上的新亮点。由于运行时的噪音极低，结构紧凑，迅速并且功能多样，无线遥控实现的高效单人操作功能，使得它在室内外的应用中都显示出了极其出色的性能优势，并因此被德国铁路当局列为必备辅助车辆。 ZAGRO E-MAXI系列蓄电池驱动公铁两用牵引车已在全球47个国家和地区得到应用并获得使用单位的一致好评。
1．技术参数
2.设备结构图
3.设备主要特点 3.1．专利技术、运行安全 ZAGRO E-MAXI系列公铁两用车由于采用蓄电池驱动及专利技术的轨道导向装置，牵引车在任何区域都能方便操作。 每个车轮前都装有独立的的轨道引导设备，独立的无极变速电机，处理器通过控制四个电机实现全轮驱动，其防抱死制动系统和车轮防滑装置保证了最佳的牵引性能和安全需求。 3.2．设计简约、提升效率 ZAGRO E-MAXI公铁两用车可利用驱动轮上的全部附着重量获得强大的牵引力，从而获得较大的牵引载荷。相对而言，任何传统的蓄电池公铁两用车因轨道导向装置的接触压力会减少30%的牵引重量，而ZAGRO E-MAXI能把它的全部的重量转化为牵引力。因此，同样的重量可产生更高的牵引能力和更低的能量消耗。 其公铁底盘合二为一，零磨损设计降低了其维护性。
塔吊附着计算书
目录 1、工程概况 2、材料要求 3、附着设计与施工的注意事项 4、附着装置 5、附着装置的安装高度 6、安全要求 7、附件：塔吊附着计算书
一、工程概况 （一）、工程地点 “东江花园（四期）7#楼东玉阁”工程位于东莞市凤岗镇，需计算塔吊为2#塔，塔身距主楼结构距离3m，扶墙臂按照60°角布设，扶墙臂长3.8m、3.7m、4.5m（位置见下图）。 2#塔机目前使用高度48米后，应加附着装置，附墙离地面22米，共计1次附着。
二、材料要求： 1、附着设施材料要求 （1）2#塔吊附着使用20b方钢。方钢为Q345b。 （2）锚板为后钻孔螺栓固定、锚板应用级别为Q345b钢板制作，厚度20mm。螺栓为8.8级钢27MM。（见附图） 工作工况 非工作工况 F1(KN)F2(KN)F3(KN) +135.0 +148.0 +73.0 +103.0 +135.0 +148.0 F3 F2 F1
其中n为螺栓数量；d为螺栓直径；l为螺栓长度；f为螺栓紧固强度；N为附着杆的轴向力。 (3)、预埋板计算 N拉=647 KN V剪=P2/4=17.8 KN a r=0.85 锚筋层数影响系数 f y=300 锚筋许用强度 f c=14.3 C30混凝土轴心抗压强度设计值 a v=(4.0-0.08d)(f c/f y)1/2=0.44 式中d为锚筋直径 a b=0.6+0.25t/d=0.85 式中t为锚板厚度 埋件锚筋总面积[As]=πR2*n =5887 mm2 抗拉所需面积As=V/( a r *a v *f y )+N/（0.8a b *f y） =3330 mm2 ＜ [As] (满足要求) 2、附着的建筑物构件混凝土强度等级不应低于C30； 三、附着设计与施工的注意事项 锚固装置附着杆在建筑结构上的固定点要满足以下原则： 1、附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处； 2、对于框架结构，附着点宜布置在靠近柱根部； 3、在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重内墙上； 4、附着固定点应布设在靠近楼板处，以利于传力和便于安装。 四、附着装置

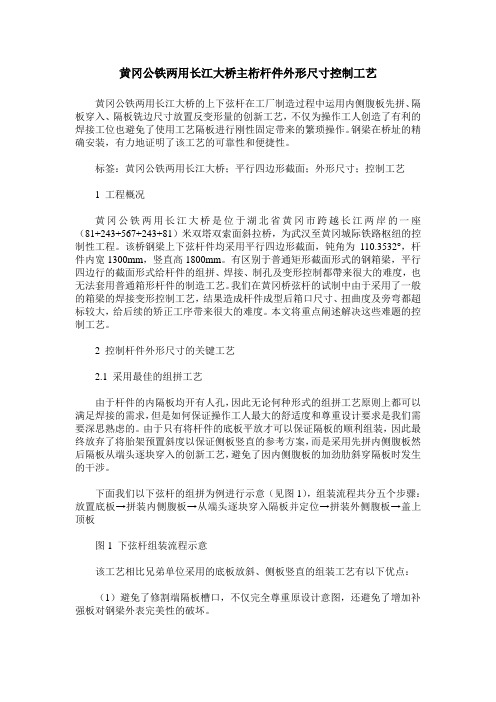

黄冈公铁两用长江大桥主桁杆件外形尺寸控制工艺 黄冈公铁两用长江大桥的上下弦杆在工厂制造过程中运用内侧腹板先拼、隔板穿入、隔板铣边尺寸放置反变形量的创新工艺，不仅为操作工人创造了有利的焊接工位也避免了使用工艺隔板进行刚性固定带来的繁琐操作。钢梁在桥址的精确安装，有力地证明了该工艺的可靠性和便捷性。 标签：黄冈公铁两用长江大桥；平行四边形截面；外形尺寸；控制工艺 1 工程概况 黄冈公铁两用长江大桥是位于湖北省黄冈市跨越长江两岸的一座（81+243+567+243+81）米双塔双索面斜拉桥，为武汉至黄冈城际铁路枢纽的控制性工程。该桥钢梁上下弦杆件均采用平行四边形截面，钝角为110.3532°，杆件内宽1300mm，竖直高1800mm。有区别于普通矩形截面形式的钢箱梁，平行四边行的截面形式给杆件的组拼、焊接、制孔及变形控制都帶来很大的难度，也无法套用普通箱形杆件的制造工艺。我们在黄冈桥弦杆的试制中由于采用了一般的箱梁的焊接变形控制工艺，结果造成杆件成型后箱口尺寸、扭曲度及旁弯都超标较大，给后续的矫正工序带来很大的难度。本文将重点阐述解决这些难题的控制工艺。 2 控制杆件外形尺寸的关键工艺 2.1 采用最佳的组拼工艺 由于杆件的内隔板均开有人孔，因此无论何种形式的组拼工艺原则上都可以满足焊接的需求，但是如何保证操作工人最大的舒适度和尊重设计要求是我们需要深思熟虑的。由于只有将杆件的底板平放才可以保证隔板的顺利组装，因此最终放弃了将胎架预置斜度以保证侧板竖直的参考方案，而是采用先拼内侧腹板然后隔板从端头逐块穿入的创新工艺，避免了因内侧腹板的加劲肋斜穿隔板时发生的干涉。 下面我们以下弦杆的组拼为例进行示意（见图1），组装流程共分五个步骤：放置底板→拼装内侧腹板→从端头逐块穿入隔板并定位→拼装外侧腹板→盖上顶板 图1 下弦杆组装流程示意 该工艺相比兄弟单位采用的底板放斜、侧板竖直的组装工艺有以下优点： （1）避免了修割端隔板槽口，不仅完全尊重原设计意图，还避免了增加补强板对钢梁外表完美性的破坏。
