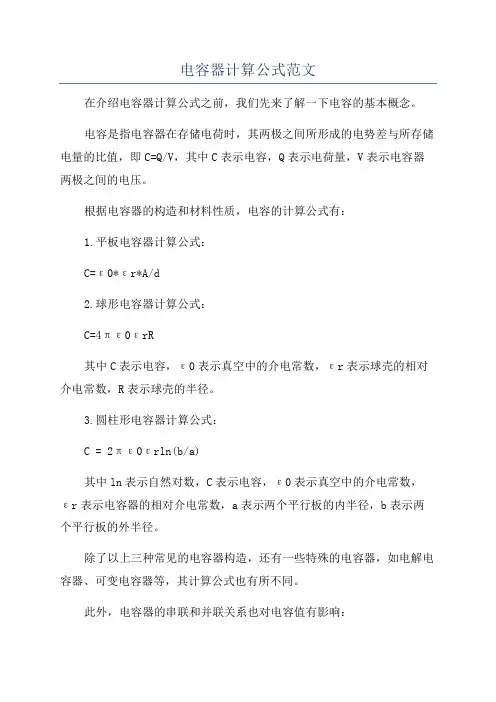

薄壁圆筒电容计算
设圆筒单位长度带电量为a 则取与圆柱同轴的半径为b的圆柱面为高斯面由高斯定理可得D2πbl=al所以D=a/2πb 又D=eεE电压u=∫Edb)(积分)=a/2πeε㏑R/r电量Q=alC=Q/U=2πeεL/㏑(R/r) ，e为真空介电常数
圆筒钢管里面一个圆筒钢管，大圆筒内径为0.014m，小圆筒外径为0.0125 m。圆筒总长0.529m。使用公式C=2πεL/ln（R1/R2）计算？如果是那么C=2πε*0. 529/ln（0.014/0.0125）计算。其中ε为介电常数，为圆筒间绝缘介质介电常数和真空介电常数之积
比如环氧树脂介电常数大概为2.5-6，如果某款环氧树脂介电常数为4.2，则ε=4.2*8.85*10-12
我们柱上开关套管屏蔽罩的电容：
C=2πεL/ln（R1/R2）
=2π4.2*8.85*10-12F/m*65*10-3m/ln（21/10）
=20.5皮法
压力容器相关知识 一、压力容器的概念 同时满足以下三个条件的为压力容器，否则为常压容器。 1、最高工作压力P ：9.8×104Pa ≤P ≤9.8×106Pa ，不包括液体静压力； 2、容积V ≥25L ，且P ×V ≥1960×104L Pa; 3、介质：为气体，液化气体或最高工作温度高于标准沸点的液体。 二、强度计算公式 1、受内压的薄壁圆筒 当K=1.1～1.2，压力容器筒体可按薄壁圆筒进行强度计算，认为筒体为二向应力状态，且各受力面应力均匀分布，径向应力σr =0，环向应力σt =PD/4s ，σz = PD/2s ，最大主应力σ1＝PD/2s ，根据第一强度理论，筒体壁厚理论计算公式， δ理＝ P PD －σ][2 考虑实际因素， δ＝P PD φ－σ][2+C 式中，δ—圆筒的壁厚（包括壁厚附加量），㎜； D — 圆筒内径，㎜； P — 设计压力，㎜； [σ] — 材料的许用拉应力，值为σs /n ，MPa ； φ— 焊缝系数，0.6～1.0； C — 壁厚附加量,㎜。 2、受内压P 的厚壁圆筒 ①K ＞1.2，压力容器筒体按厚壁容器进行强度计算，筒体处于三向应力状态，且各受力面应力非均匀分布（轴向应力除外）。 径向应力σr ＝--1(222a b Pa 22 r b ） 环向应力σθ＝+-1(222a b Pa 22 r b ） 轴向应力σz =2 22 a b Pa - 式中，a —筒体内半径，㎜；b —筒体外半径，㎜； ②承受内压的厚壁圆筒应力最大的危险点在内壁，内壁处三个主应力分别为： σ1＝σθ＝P K K 1 122-+
σ2=σz = P K 1 12- σ3=σr =-P 第一强度理论推导处如下设计公式 σ1＝P K K 1 122-+≤[σ] 由第三强度理论推导出如下设计公式 σ1－σ3＝P K K 1 122-+≤[σ] 由第四强度理论推导出如下设计公式： P K K 1 32 -≤[σ] 式中，K ＝a/b 3、受外压P 的厚壁圆筒 径向应力σr ＝－--1(222a b Pb 22 r a ） 环向应力σθ＝－+-1(222a b Pb 22 r a ） 4、一般形状回转壳体的应力计算 经向应力 σz =s P 22ρ 环向应力 s P t z =+21ρσρσ 式中，P —内压力，MPa ； ρ1—所求应力点回转体曲面的第一主曲率半径，㎜；（纬） ρ2—所求应力点回转体曲面的第一主曲率半径，㎜；（经） s —壳体壁厚，㎜。 5、封头设计 ①受内压的标准椭圆形封头，顶点应力最大，σz ＝σt =P ·a/s(椭圆长轴)，由第一强度条件，再考虑到焊缝削弱及材料腐蚀等影响，则标准椭圆形封头的壁厚计算公式为： C P PD s t ＋φ－5.0][2σ= 式中，s —封头壁厚，㎜； P —设计压力，MPa; D —封头内径，㎜；
电容器计算公式 电容器串并联容量 并联：C=C1+C2+…… 串联：2 121C C C C C +?= 电容器总容量 3．0．2 本条是并联电容器装置总容量的确定原则。 如没有进行调相调压计算，一般情况下，电容器容量可按主变压器的容量的10％～30％确定，这就是不具备计算条件时估算电容器安装总容量的简便方法。 谐波 3.0.3 发生谐振的电容器容量，可按下式计算： )1(2K n S Q d cx -= 式中，cx Q ----发生n 次谐波谐振的电容器容量(Mvar)d S ----并联电容器装置安装处的母线短路容量(MVA)n ----谐波次数，即谐波频率与电网基波频率之比K ----电抗率 母线电压升高 5．2．2 本条明确了电容器额定电压选择的主要原则 并联电容器装置接入电网后引起的母线电压升高值可按下式计算： d so s S Q U U =? 式中，s U ?----母线电压升高值(kV) so U ----并联电容器装置投入前的母线电压(kV) Q ---- 母线上所有运行的电容器容量(Mvar) d S ----母线短路容量(MVA) 电容器额定电压 5．2．2 本条明确了电容器额定电压选择的主要原则 电容器额定电压可由公式求出计算值，再从产品标准系列中选取，计算公式如下： )1(305.1K S U U SN CN -= 式中，CN U ----单台电容器额定电压(kV)SN U ----电容器投入点电网标称电压(kV)S ---- 电容器每组的串联段数K ----电抗率
串联电抗器的电抗率 5．5．2 (1)当电网背景谐波为5次及以上时，可配置电抗率4．5％一6％。因为6％的电抗器有明显的放大三次谐波作用，因此，在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，电抗率可选用4．5％。 (2)当电网背景谐波为3次及以上时，电抗率配置有两种方案：全部配12％电抗率，或采用4．5％一6％与12％两种电抗率进行组合。采用两种电抗率进行组合的条件是电容器组数较多，为了节省投资和减小电抗器消耗的容性无功。 电容器对母线短路容量的助增 5．1．2 在电力系统中集中装设大容量的并联电容器组，将会改变装设点的系统网络性质，电容器组对安装点的短路电流起着助增作用，而且助增作用随着电容器组的容量增大和电容器性能的改进(如介质损耗减小、有效电阻降低)、开关动作速度加快而增加。试验研究报告建议：在电容器总容量与安装地点的短路容量之比不超过5％或10％(对应于电抗率K=5％～6%，不超过5％；K=12％～13％，不超过10％)，助增作用相对较小，可不考虑。 当K=12％～13％时，%10 d c S Q 式中，c Q ----电容器容量(kVar) d S ----母线短路容量(kVar) 回路导体的额定电流 5．1．3 所以取1．35倍电容器组额定电流作为选择回路设备和导体的条件是安全的也是合理的。 电容器分组原则 3．0．3 变电所装设无功补偿电容器的总容量确定以后，通常将电容器分组安装，分组的主要原则是根据电压波动、负荷变化、谐波含量等因素来确定。

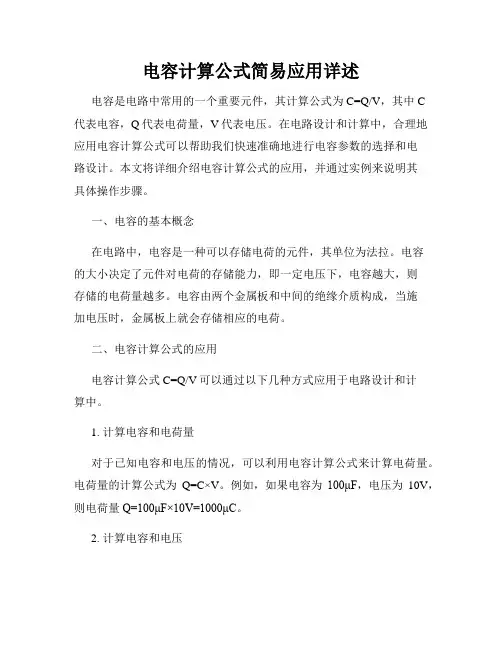

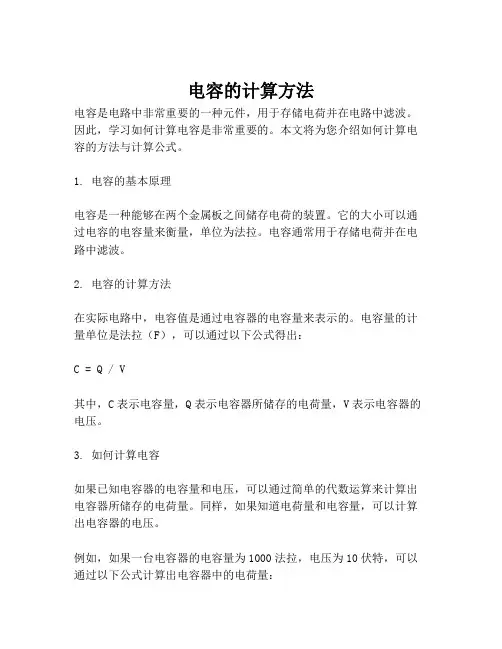

电容定义式 C=Q/U Q=I*T 电容放电时间计算：C=(Vwork+ Vmin)*l*t/( Vwork2 -Vmin2) 电压（V）= 电流⑴x 电阻（R）电荷量（Q）= 电流⑴x 时间（T）功率（P） = V x I （I=P/U; P=Q*U/T）能量（W） = P x T = Q x V 容量F=库伦（C）/电压（V）将容量、电压转为等效电量电量二电压（V） x 电荷量（C）实例估算：电压5.5V仆（1法拉电容）的电量为5.5C （库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V ，所以有效电量为1.7C。 1.7C=1.7A*S （安秒）=1700mAS（毫安时）=0.472mAh （安时） 若电流消耗以10mA 计算，1700mAS/10mA=170S=2.83min（维持时间分钟） 电容放电时间的计算 在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电 容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容 量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。 C(F):超电容的标称容量； R(Ohms):超电容的标称内阻； ESR(Ohms) 1KZ下等效串联电阻；
Vwork(V):正常工作电压 Vmin(V):截止工作电压； t(s):在电路中要求持续工作时间； Vdrop(V):在放电或大电流脉冲结束时，总的电压降； 1(A):负载电流； 超电容容量的近似计算公式， 保持所需能量=超级电容减少的能量。 保持期间所需能量=1/2l(Vwork+ Vmi n)t ； 超电容减少能量=1/2C(Vwork -Vmin )， 因而，可得其容量(忽略由IR引起的压降) C=(Vwork+ Vmin)*l*t/( Vwork 2 -Vmin 2) 举例如下： 如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持 100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？ 由以上公式可知： 工作起始电压Vwork = 5V 工作截止电压Vmin= 4.2V 工作时间t=10s 工作电源I = 0.1A 那么所需的电容容量为:

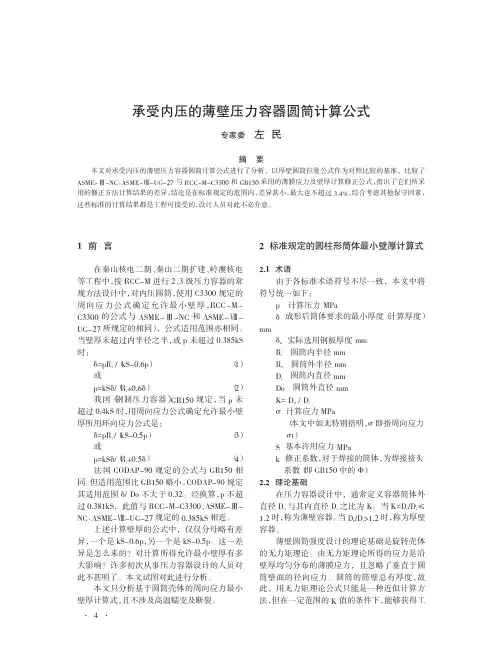

内压薄壁壳体强度计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
第三章、 3—1内压薄壁壳体强度计 算 目的要求：使学生掌握内压圆筒内压球形壳体的强度计算，以及各类厚度的相互关系。 重点难点：掌握由第一强度理论推出的内压圆筒，内压球形壳体的强度计算公式。 第三章 内压薄壁容皿 本章的任务就是在回转薄壁壳体应力分析的基础上，推导出内压薄壁容皿强度计公式。本章的压力容皿设计计算公式，各种参数制造要求以及检验标准均与GB150-1998《钢制压力容皿》保持一致。 第一节 压内薄壁壳体强度计算 一、 内压圆筒 为了保证圆筒受压后不破裂，[根据第一强度理论]应使筒体上最大应力，即环向应力2σ小于等于材料在设计温度下的许用应力[]t σ 用公式表达：2[]2t P D σσδ = ≤ ，其中P-设计压力。 1）中径0()2i D D + 此外还应考虑到，筒体在焊接的过程中，对焊金属组织的影响以及焊接缺陷（夹渣、气孔、未焊透等）影响缝焊的强度（使整本强度降低），所以将钢板的许用应力乘以一个小于1的焊接接头系数，以弥补焊接可能出现的强度削弱，故 2[]2t P D σσδ= ≤：[]2t P D σ?δ ≤ 此外，工艺计算时通常以i D 做为基本尺寸，故将i D D δ=+代入上式： 则 () []2t i P D δσ?δ +≤ 可解出δ，同时根据GB150-1998规定，确定厚度时的压力用计算压力c p 代替。 最终内压薄壁圆筒体的计算厚度δ： 2[]C i t C P D P δσ?= - 适用：0.4[]t C P σ≤ 考虑到介质时皿壁的腐蚀，确定钢板厚度时，再加上腐蚀裕量： 2C d δδ+=——圆筒的设计厚度

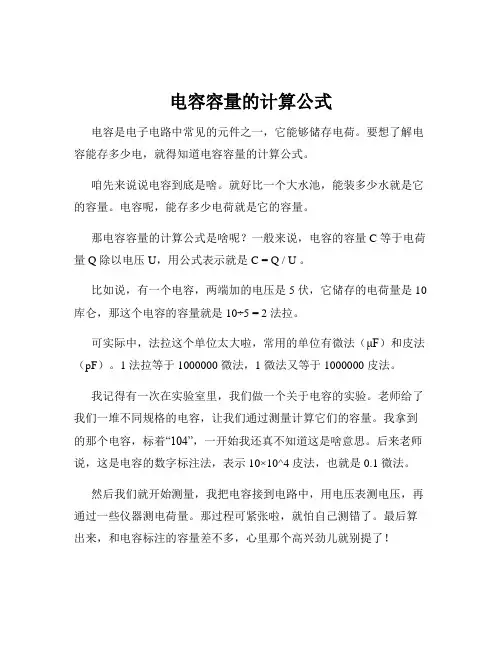

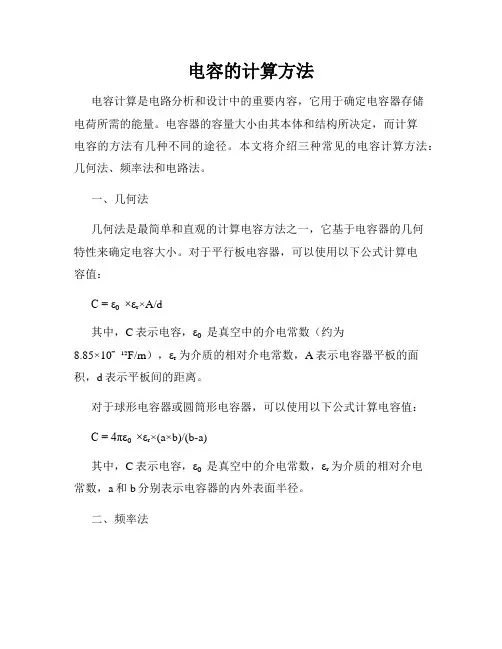

电容计算公式 教你两条不变应万变得原理: 1.电容器的计算依据是高斯通量定理和电压环流定律; 2.电感的计算依据是诺伊曼公式。要一两个答案查书就够了，要成高手只能靠你自己～慢慢学，慢慢练。 容量是电容的大小与电压没有关系。电压是电容的耐压范围。可变电容一般用在低压电路中电容的计算公式: 平板C=Q/U=Q/Ed=εS/4πkd 1. 所以E=4πkQ/εS即场强E与两板间距离d无关。2.当电容器两端接电时，即电压U一定时，U=Ed，所以U和d成正比。 容抗用XC表示，电容用C(F)表示，频率用f(Hz)表示，那么Xc=1/2πfc 容抗的单位是欧。知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。 感抗用XL表示，电感用L(H)表示，频率用f(Hz)表示，那么XL=2πfL感抗的单位是欧。知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。 已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。 2、电容器的计算公式: C=Q\U =S\4*3.1415KD Q为电荷量 U为电势差 S为相对面积 D为距离 3.1415实际是圆周率 K为静电力常数并联:C=C1+C2 电路中各电容电压相等;总电荷量等于各电容电荷量之和。串 联:1/C=1/C1+1/C2 电路中各电容电荷量相等;总电压等于各电容电压之和。 电容并联的等效电容等于各电容之和!电容的并联使总电容值增大。当电容的耐压值符合要求，但容量不够时，可将几个电容并联。
3、Q=UI=I2Xc=U2/Xc 这是单相电容的 Xc=1/2*3.14fc 为什么我看到一个三相电容上面标的额定容量是30Kvar，而额定容量是472微法。额定电压是450伏。额定电流是38.5安三角接法, 答:C,KVar/(U×U×2×π×f×0.000000001) ,30/(450×450×2×3.14×50×0.000000001)?472(μF) 4、我知道电容公式有C=εS/D和C=Q/U,那么他们与电容"C"的关系，我特别想知道:我知道"U"与电容成反比，但是我在听老师讲时，没听到为什么成反比，就像知道"Q"与电容的关系时，就明白，一个电容放得的电荷越多就越大,还有"ε"是什么，与电容有什么关系, 再请问在计算中应注意什么,电容是如何阻直通交的呢, 五一长假除了旅游还能做什么, 辅导补习美容养颜家庭家务加班须知 答:电容c是常数，只跟自身性质有关，即使没有电压，电荷它也是存在的，ε是介电，跟电介质的性质有关，交流能不停的对电容充电放电(因为交流的方向是变化的)，二直流无此性质，所以通交流阻直流，更专业的话，大学物理里面会讲，如果你要求不高的话就不用深究了 5、电 容降压 在常用的低压电源中，用电容器降压(实际是电容限流)与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中， 本弱点也可克服。如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。 相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。
教你两条不变应万变得原理： 1.电容器的计算依据是高斯通量定理和电压环流定律； 2.电感的计算依据是诺伊曼公式。要一两个答案查书就够了，要成高手只能靠你自己！慢慢学，慢慢练。 容量是电容的大小与电压没有关系。电压是电容的耐压范围。可变电容一般用在低压电路中电容的计算公式： 平板C=Q/U=Q/Ed=εS/4πkd 1. 所以E=4πkQ/εS即场强E与两板间距离d无关。2.当电容器两端接电时，即电压U一定时，U=Ed，所以U和d成正比。 容抗用XC表示，电容用C（F）表示，频率用f（Hz)表示，那么Xc=1/2πfc 容抗的单位是欧。知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。 感抗用XL表示，电感用L（H）表示，频率用f（Hz)表示，那么XL=2πfL感抗的单位是欧。知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。 已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。 2、电容器的计算公式： C=Q\U =S\4*3.1415KD Q为电荷量 U为电势差 S为相对面积 D为距离 3.1415实际是圆周率 K为静电力常数 并联：C=C1+C2 电路中各电容电压相等；总电荷量等于各电容电荷量之和。串联：1/C=1/C1+1/C2 电路中各电容电荷量相等；总电压等于各电容电压之和。 电容并联的等效电容等于各电容之和!电容的并联使总电容值增大。当电容的耐压值符合要求，但容量不够时，可将几个电容并联。 3、Q=UI=I2Xc=U2/Xc 这是单相电容的 Xc=1/2*3.14fc 为什么我看到一个三相电容上面标的额定容量是30Kvar，而额定容量是472微法。额定电压是450伏。额定电流是38.5安三角接法？ 答：C＝KVar/(U×U×2×π×f×0.000000001) ＝30/(450×450×2×3.14×50×0.000000001)≈472(μF) 4、我知道电容公式有C=εS/D和C=Q/U,那么他们与电容"C"的关系，我特别想知道：我知道"U"与电容成反比，但是我在听老师讲时，没听到为什么成反比，就像知道"Q"与电容的关系时，就明白，一个电容放得的电荷越多就越大？还有"ε"是什么，与电容有什么关系？再请问在计算中应注意什么？电容是如何阻直通交的呢？ 五一长假除了旅游还能做什么？辅导补习美容养颜家庭家务加班须知 第 2 页共 3 页 答：电容c是常数，只跟自身性质有关，即使没有电压，电荷它也是存在的，ε是介电，跟电介质的性质有关，交流能不停的对电容充电放电（因为交流的方向是变化的），二直流无此性质，所以通交流阻直流，更专业的话，大学物理里面会讲，如果你要求不高的话就不用深究了 5、电容降压 在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，
基于ABAQUS复合材料薄壁圆筒的屈曲分析 由于玻璃钢复合材料的薄壁圆筒结构具有强度高、重量轻、刚度大、耐腐蚀，电绝缘及透微波等优点，目前已广泛应用于航空航天和民用领域中。工程中广泛使用的这些薄壁圆筒，当它们受压缩、剪切、弯曲和扭转等荷载作用时，最常见的失效模式为屈曲。因此，为了保证结构的安全，需要进行屈曲分析。 对结构进行屈曲分析，涉及到较复杂的弹(塑)性理论和数学计算，要通过求解高阶偏微分方程组，才能求解失稳临界荷载，而且只有少数简单结构才能求得精确的解析解。因此，只能采用能量法、数值方法和有限元方法等近似的分析方法进行分析。近20年来，随着计算机和有限元方法的迅猛发展，形成了许多的实用分析程序，提高了对复杂结构进行屈曲分析的能力和设计水平。ABAQUS 就是其中的杰出代表。 1.屈曲有限元理论 有限元方法中，对结构的屈曲失稳问题的分析方法主要有两类：一类是通过特征值分析计算屈曲载荷，另一类是利用结合Newton—Raphson迭代的弧长法来确定加载方向，追踪失稳路径的几何非线性分析方法，能有效分析高度非线性屈曲和后屈曲问题。 1.1线性屈曲 假设结构受到的外载荷模式为。，幅值大小为，结构内力为Q，则静力平衡方程应为 进一步考察结构在载荷作用下的平衡方程，得到 由于结构达到保持稳定的临界载荷时有，代入上式得 该方程对应的特征值问题为 如果忽略几何刚度增量的影响，屈曲分析的方程又可进一步简化为 该方程即为求解线性屈曲的特征值方程。为屈曲失稳载荷因子，为结构失稳形态的特征向量。
1.2非线性屈曲 非线性屈曲分析方法多采用弧长法进行分步迭代计算，在增量非线性有限元分析中，沿着平衡路径迭代位移增量的大小(也叫弧长)和方向，确定载荷增量的自动加载方案，可用于高度非线性的屈曲失稳问题。与提取特征值的线性屈曲分析相比，弧长法不仅考虑刚度奇异的失稳点附近的平衡，而且通过追踪整个失稳过程中实际的载荷、位移关系，获得结构失稳前后的全部信息，适合于高度非线性的屈曲失稳问题。 2.ABAQUS的线性屈曲分析 ABAQUS中提供两种分析方法来确定结构的临界荷载和结构发生屈曲响应的特征形状：线性屈曲分析(特征值屈曲分析)、非线性屈曲分析。 线性屈曲分析用于预测一个理想的弹性结构的理论屈曲强度。它是预期的线性屈曲荷载的上限，可以作为非线性屈曲分析的给定荷载，在渐进加载达到此荷载前，非线性求解必然发散；它还可以作为施加初始缺陷或扰动荷载的依据。所以预先进行特征值屈曲分析有助于非线性屈曲分析，进行特征值屈曲分析是必要的。 3.算例 3.1问题概述 图3-1 实例模型 如图所示两端开口的复合材料薄壁圆筒，底端固支，顶端作用有均匀分布的轴压边载。半径R=152mm，高度300mm，厚度t=0.804mm，对称铺层[±45,0]s，
1、感性负载的视在功率S×负载的功率因数COSφ = 需要补偿的无功功率Q： S×COSφ =Q 2、相无功率Q‘ =? 补偿的三相无功功率Q/3 3、因为：Q =2πfCU^2 ，所以： 1μF电容、额定电压380v时，无功容量是Q=0.045Kvar 100μF电容、额定电压380v时，无功容量是Q=4.5Kvar? 1000μF电容、额定电压380v时，无功容量是Q=45Kvar 4、“多大负荷需要多大电容” ： 1）你可以先算出三相的无功功率Q； 2）在算出1相的无功功率Q/3； 3）在算出1相的电容C； 4）然后三角形连接！ 5、因为：Q =2πfCU^2 ，所以： 1μF电容、额定电压10Kv时，无功容量是Q=31.4Kvar 100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar 6、因为：Q =2πfCU^2 ，所以： 1μF电容、额定电压220v时，无功容量是Q=0.015Kvar 100μF电容、额定电压220v时，无功容量是Q=1.520Kvar? 1000μF电容、额定电压220v时，无功容量是Q=15.198Kvar
提高功率因数节能计算 我这里有一个电机，有功功率 kw 23.3 视在功率 kva 87.2 无功功率 kvar 84.1 功率因数cosφ=0.27 电压是377V 电流是135A 麻烦帮我算一下功率因数提高到0.95所节约的电能，以及需要就地补偿的电容容量，请给出公式和注意事项，感谢！ 满意答案 网友回答2014-05-03 有功功率23.3KW是不变的，功率因数提高到0.95以后，无功功率降低为Q＝P*tgφ＝ P*tg(arcosφ)=P*tg(arcos0.95)=23.3*0.33=7.7kvar 需补偿容量为84.1-7.7＝76.4kvar 视在功率也减小为P/cosφ＝23.3/0.95＝24.5kva 所节约的电能是不好计算的，因为电能是以有功电量计算的，但功率因数提高了，你的力率电费会减少，能少交很多电费。 另外，因为视在功率降低了，线路上的电流也就降低了，线路损耗也能相应降低不少，电压也会有所提高。。 电动机无功补偿容量的计算方法 有以下两种： 1、空载电流法 Qc=3(Uc2/Ue2)*Ue*Io*K1。 说明： I0——电动机空载电流； Uc——电容器额定电压（kv）； Ue——电动机额定电压； K1——推荐系统0.9。 2、目标功率因数法 Qc=P(1/(cosφe2-1)-1/(cosφ2-1))*K2。 说明：cosφe——电动机额定功率因数； K2——修正系数； cosφ ——电动机补偿后的目标功率因数； P——电动机额定功率； Ue——电动机额定电压； 推荐cosφ在0.95~0.98范围内选取。
实验四 薄壁圆筒在弯扭组合变形下主应力测定 实验容： 构件在弯扭组合作用下，根据强度理论，其强度条件是[]r σσ≤。计算当量应力r σ，首先要确定主应力，而主应力的方向是未知的，所以不能直接测量主应力。通过测定三个不同方向的应变，计算主应变，最后计算出主应力的大小和方向。本实验测定应变的三个方向分别是-45°、0°和45°。 实验目的与要求： 1、用电法测定平面应力状态下一点的主应力的大小和方向 2、进一步熟悉电阻应变仪的使用，学会1/4桥法测应变的实验方法 设计思路： 为了测量圆管的应力大小和方向，在圆管某一截面的管顶B 点、管底D 点各粘贴一个45°应变花，测得圆管顶B 点的-45°、0°和45°三个方向的线应变 45ε-、0ε、45ε。 应变花的粘贴示意图 实验装置示意图 关键技术分析： 由材料力学公式： 得
从以上三式解得 主应变 根据广义胡克定律 1、实验得主应力 大小 ______ ____________ 122 4545 450450 2 ()2 ()() 2(1)2(1) E E σεε εεεε σμμ - - + ? =±-+- ? -+ ? 实 实 方向_______________ 0454504545 2()/(2) tgαεεεεε -- =+-- 实 2、理论计算主应力 3、误差 实验过程 1.测量试件尺寸、力臂长度和测点距力臂的距离，确定试件有关参数。附表1
2.拟定加载方案。先选取适当的初载荷P0(一般取P o=lO％P max左右)。估算P max(该实验载荷围P max<400N)，分4～6级加载。 3．根据加载方案，调整好实验加载装置。 4．加载。均匀缓慢加载至初载荷P o，记下各点应变的初始读数；然后分级等增量加载，每增加一级载荷，依次记录各点电阻应变片的应变值，直到最终载荷。实验至少重复两次。 5．作完试验后，卸掉载荷，关闭电源，整理好所用仪器设备，清理实验现场，将所用仪器设备复原，实验资料交指导教师检查签字。 6.实验装置中，圆筒的管壁很薄，为避免损坏装置，注意切勿超载，不能用力扳动圆筒的自由端和力臂。 附表1 (试件相关数据) 实验结果处理
电容器电流计算 The manuscript was revised on the evening of 2021
电流计算 根据某进口品牌电容器铭牌，参考举例：要达到50Kvar无功输出。需配置电容器为70Kvar电容器。其额定电流为：81.6A,额定电压为：500V,产品型号：7R50+XD70. 根据公式计算： 额定电流 I=Q÷·U)=70÷又根据I=U/Z=U÷(1/wc)=wc·U 故wc=I/U=81÷=162 1、当电容器运行在480V系统电压下时：I=wc·U Q=·I 电流(A) I==≈78A 容量(Kvar) Q=·I= 2、当电容器运行在450V系统电压下时：电流(A) I==≈73A 容量(Kvar) Q=·I= 3、当电容器运行在440V系统电压下时：电流(A) I== 容量(Kvar) Q=·I=、当电容器运行在420V系统电压下时：电流(A) I==≈68A 容量(Kvar) Q=·I= 综上计算公式可知，当系统电压越低，运行电流也变小，其实际输出容量则越小。考虑到一般低压配电系统运行电压为380V±5%。 取其上限计算。U=380+=399≈400V .考虑其加装7%电抗器后电容器端电压被抬高大约28V左右.实际运行电压假定为430V。 电流(A) I==≈70A
容量(Kvar) Q=·I=若实际电流为380V, 考虑其加装7%电抗器后电容器端电压被抬高大约28V左右.实际运行电压假定为410V. 电流(A) I==≈67A 容量(Kvar) Q=·I=下图为某进口电容器铭牌： 根 据 以 上 公 式 来 推算，其铭牌标注容量跟实际计算容量完全吻合。
第三章、 3—1内压薄壁壳体强度计算 目的要求：使学生掌握内压圆筒内压球形壳体的强度计算，以及各类厚度的相互关系。 重点难点：掌握由第一强度理论推出的内压圆筒，内压球形壳体的强度计算公式。 第三章 内压薄壁容皿 本章的任务就是在回转薄壁壳体应力分析的基础上，推导出内压薄壁容皿强度计公式。本章的压力容皿设计计算公式，各种参数制造要求以及检验标准均与GB150-1998《钢制压力容皿》保持一致。 第一节 压内薄壁壳体强度计算 一、 内压圆筒 为了保证圆筒受压后不破裂，[根据第一强度理论]应使筒体上最大应力，即环向应力2σ小于等于材料在设计温度下的许用应力[]t σ 用公式表达：2[]2t P D σσδ =≤ ，其中P-设计压力。 1）中径0() 2 i D D + 此外还应考虑到，筒体在焊接的过程中，对焊金属组织的影响以及焊接缺陷（夹渣、气孔、未焊透等）影响缝焊的强度（使整本强度降低），所以将钢板的许用应力乘以一个小于1的焊接接头系数，以弥补焊接可能出现的强度削弱，故 2[]2t P D σσδ=≤ ：[]2t P D σ?δ≤ 此外，工艺计算时通常以i D 做为基本尺寸，故将i D D δ=+代入上式： 则 () []2t i P D δσ?δ +≤ 可解出δ，同时根据GB150-1998规定，确定厚度时的压力用计算压力c p 代替。 最终内压薄壁圆筒体的计算厚度δ： 2[]C i t C P D P δσ?= - 适用：0.4[]t C P σ≤ 考虑到介质时皿壁的腐蚀，确定钢板厚度时，再加上腐蚀裕量： 2C d δδ+=——圆筒的设计厚度
再考虑到钢板供货时的厚度偏差，将设计厚度加上厚度负偏差，再向上圆整三规格厚度，这样得到名义厚度。 21d C C δδ=++?+ 筒体强度计算公式，除了可以决定承压筒体所需的最小壁厚外，还可用该公式确定设计温度下圆筒的最大允许工作压力，对容皿进行强度校核；可以计算其设计温度下计算应力，判断指定压力下筒体的安全。 例：设计温度下圆筒的最大允用工作压力 由 () []2t i p D δσδ +≤ 推导而来 12()e n C C δδ=-+ 2[][]t e W i e P D δσ? δ≤ + 设计温度下圆筒的计算应力： () [][]2t t c i e e P D δσσ?δ+= ≤ 采用计算压力c p 及i D 代替D ，并考虑焊接头系数?的影响上式变形成： () []4t i P D δσ?δ +≤ 则设计温度下球壳的厚度计算： 0.6[]4[]t c i c t c P D P P δσ?σ?= ≤-范围: 考虑腐蚀裕量，设计厚度： 24[]c i d t c P D C P δσ?= +- 再考虑钢板厚度负偏差C 1，再向上图整得到钢板的名义厚度 12n C C δδ=+++ ，同理，确定球壳的最大允许工作压力[Pw]，并对其强度进行 校核。 4[][]() () []t w i e t t t c e e P D P Di σ?δδσσ? σδ= ++= ≤ 最大允许工作压力 设计温度下球壳计算应力 对比内压薄壁球壳与图筒的壁厚公式：当前件相同时，球壳的壁厚约为圆筒
二、超级电容的主要特点、优缺点 尽管超级电容器能量密度是蓄电池的5%或是更少，但是这种能量的储存方式可以应用在传统蓄电池不足之处与短时高峰值电流之中。相比电池来说,这种超级电容器有以下几点优势： 1.电容量大，超级电容器采用活性炭粉与活性炭纤维作为可极化电极，与电解液接触的面积大大增加,根据电容量的计算公式,两极板的 表面积越大,则电容量越大。因此，一般双电层电容器容量很容易超过1F,它的出现使普通电容器的容量范围骤然跃升了3～4个数量级，目前单体超级电容器的最大电容量可达5000F。 2.充放电寿命很长，可达500000次,或90000小时，而蓄电池的充放电寿命很难超过1000次;可以提供很高的放电电流，如2700F的超级电容器额定放电电流不低于950A,放电峰值电流可达1680A，一般蓄电池通常不能有如此高的放电电流，一些高放电电流的蓄电池在如 此高的放电电流下的使用寿命将大大缩短。 3.可以数十秒到数分钟内快速充电，而蓄电池在如此短的时间内充满电将是极危险的或是几乎不可能。 4.可以在很宽的温度范围内正常工作（-40℃～+70℃），而蓄电池很难在高温特别是低温环境下工作;超级电容器用的材料是安全和无毒的,而铅酸蓄电池、镍镉蓄电池均具有毒性;而且,超级电容器可以任意并联使用来增加电容量,如采取均压措施后,还可以串联使用。 因此，可以用简短的词语总结出超级电容的优点： ● 在很小的体积下达到法拉级的电容量； ● 无须特别的充电电路和控制放电电路 ● 和电池相比过充、过放都不对其寿命构成负面影响； ● 从环保的角度考虑，它是一种绿色能源； ● 超级电容器可焊接，因而不存在象电池接触不牢固等问题。 缺点：
第三章、 3—1 内压薄壁壳体强度计算 目的要求：使学生掌握内压圆筒内压球形壳体的强度计算，以及各类厚度的相互关 系。 重点难点：掌握由第一强度理论推出的内压圆筒，内压球形壳体的强度计算公式。 第三章 内压薄壁容皿 本章的任务就是在回转薄壁壳体应力分析的基础上，推导出内压薄壁容皿强度计公式。本章的压力容皿设计计算公式，各种参数制造要求以及检验标准均与GB150-1998《钢制压力容皿》保持一致。 第一节 压内薄壁壳体强度计算 一、 内压圆筒 为了保证圆筒受压后不破裂，[根据第一强度理论]应使筒体上最大应力，即环向应力2σ小于等于材料在设计温度下的许用应力[]t σ 用公式表达：2[]2t P D σσδ =≤g ，其中P-设计压力。 1）中径0 () 2i D D + 此外还应考虑到，筒体在焊接的过程中，对焊金属组织的影响以及焊接缺陷（夹渣、气孔、未焊透等）影响缝焊的强度（使整本强度降低），所以将钢板的许用应力乘以一个小于1的焊接接头系数，以弥补焊接可能出现的强度削弱，故 2[]2t P D σσδ=≤g ：[]2t P D σ?δ≤g g 此外，工艺计算时通常以i D 做为基本尺寸，故将i D D δ=+代入上式： 则 () []2t i P D δσ?δ +≤g 可解出δ，同时根据GB150-1998规定，确定厚度时的压力用计算压力c p 代替。 最终内压薄壁圆筒体的计算厚度δ： 2[]C i t C P D P δσ?= -g 适用：0.4[]t C P σ≤ 考虑到介质时皿壁的腐蚀，确定钢板厚度时，再加上腐蚀裕量： 2C d δδ+=——圆筒的设计厚度 再考虑到钢板供货时的厚度偏差，将设计厚度加上厚度负偏差，再向上圆整三规格
材料力学重点及其公式 材料力学的任务 （1）强度要求；（2）刚度要求；（3）稳定性要求。 变形固体的基本假设 （1）连续性假设；（2）均匀性假设；（3）各向同性假设；（4）小变形假设。 外力分类： 表面力、体积力；静载荷、动载荷。 内力：构件在外力的作用下，内部相互作用力的变化量，即构件内部各部分之间的因外力作用而引起的附加相互作用力 截面法：（1）欲求构件某一截面上的内力时，可沿该截面把构件切开成两部分，弃去任一部分，保留另一部分研究（2）在保留部分的截面上加上内力，以代替弃去部分对保留部分的作用。（3）根据平衡条件，列平衡方程，求解截面上和内力。 应力： dA dP A P p A = ??=→?lim 0正应力、切应力。 变形与应变：线应变、切应变。 杆件变形的基本形式 （1）拉伸或压缩；（2）剪切；（3）扭转；（4）弯曲；（5）组合变形。 静载荷：载荷从零开始平缓地增加到最终值，然后不在变化的载荷动载荷：载荷和速度随时间急剧变化的载荷为动载荷。 失效原因：脆性材料在其强度极限 b σ破坏，塑性材料在其屈服极限s σ时失效。二者统称为极限应 力理想情形。塑性材料、脆性材料的许用应力分别为： []3 n s σσ=， []b b n σσ=，强度条件： []σσ≤??? ??=max max A N ，等截面杆 []σ≤A N m a x 轴向拉伸或压缩时的变形：杆件在轴向方向的伸长为：l l l -=?1，沿轴线方向的应变和横截面上的应力分别为：l l ?= ε，A P A N ==σ。横向应变为：b b b b b -=?=1'ε，横向应变与轴向应变的关系为：μεε-=' 。 胡克定律：当应力低于材料的比例极限时，应力与应变成正比，即 εσE =，这就是胡克定律。E 为弹性模量。将应力与应变的表达式带入得：EA Nl l = ? 静不定：对于杆件的轴力，当未知力数目多于平衡方程的数目，仅利用静力平衡方程无法解出全部未知力。 圆轴扭转时的应力 变形几何关系—圆轴扭转的平面假设dx d φ ρ γρ=。物理关系——胡克定律dx d G G φρ γτρρ==。力学关系dA dx d G dx d G dA T A A A ???===2 2ρφφρρτρ 圆轴扭转时的应力：t p W T R I T == max τ；圆轴扭转的强度条件： ][max ττ≤=t W T ，可以进行强度校核、截面设计和确
电容器容量Kvar(千乏)与电容量uF（微法）怎样换算 无功功率单位为kvar（千乏）。 电功率分为有功功率和无功功率，有功功率就是指电能转化为热能或者机械能等形式被人们使用或消耗的能量，有功功率单位为kw 。 无功功率指电场能和磁场能相互转化的那部分能量，它的存在使电流与电压产生相位偏差，为了区别于有功功率就用了这么个单位。 电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kva r就常用在这作为无功补偿器的容量的单位。 kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）： Q=√3×U×I I＝0.314×C×U/√3 C=Q/0.314×U×U 上式中Q为补偿容量，单位为Kvar，U为运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为uF。式中0.314＝2πf/1000。 例如：一补偿电容铭牌如下: 型号:BZMJ0.4-10-3 （3三相补偿电容器）。 额定电压:0.4KV 额定容量:10Kvar · 额定频率:50Hz 额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。 额定电流:14.4A 代入上面的公司，计算，结果基本相付合。 补偿电容器：主要用于低压电网提高功率因数，电少线路损耗，改善电能质量。 BSMJ型补偿电容器，是国家推荐使用的新型节能产品，使用环境应无谐波冲击。最高允许过电流小于1.30倍额定电流。 ASMJ型滤波电容器：拥有BSMJ所有用途以外，可滤除电路中高次谐波，稳定电路质量，保护用电设备，最高允许电流大于2倍额定电流。 单相电动机电容器的容量选择 小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择按表查得。 如果不查表，也可以按经验公式获得： 当星形连接时，所需电容容量C（Μf）＝P（W）／17。 当用作三角形连线时，所选电容容量C（μF）＝P（W）／10。 上式中： C的单位是μF，P的单位是W；
压力容器壁厚计算及说明 一、压力容器的概念 同时满足以下三个条件的为压力容器，否则为常压容器。 1、最高工作压力P ：9.8×104Pa ≤P ≤9.8×106Pa ，不包括液体静压力； 2、容积V ≥25L ，且P ×V ≥1960×104L Pa; 3、介质：气体，液化气体或最高工作温度高于标准沸点的液体。 二、强度计算公式 1、受内压的薄壁圆筒 当K=1.1～1.2，压力容器筒体可按薄壁圆筒进行强度计算，认为筒体为二向应力状态，且各受力面应力均匀分布，径向应力σr =0，环向应力σt =PD/4s ，σz = PD/2s ，最大主应力σ1＝PD/2s ，根据第一强度理论，筒体壁厚理论计算公式， δ理＝ P PD －σ][2 考虑实际因素， δ＝P PD φ－σ][2+C 式中，δ—圆筒的壁厚（包括壁厚附加量），㎜； D — 圆筒内径，㎜； P — 设计压力，㎜； [σ] — 材料的许用拉应力，值为σs /n ，MPa ； φ— 焊缝系数，0.6～1.0； C — 壁厚附加量,㎜。 2、受内压P 的厚壁圆筒 ①K ＞1.2，压力容器筒体按厚壁容器进行强度计算，筒体处于三向应力状态，且各受力面应力非均匀分布（轴向应力除外）。 径向应力σr ＝--1(2 22a b Pa 22 r b ） 环向应力σθ＝+-1(222a b Pa 22 r b ） 轴向应力σz =2 22 a b Pa - 式中，a —筒体内半径，㎜；b —筒体外半径，㎜； ②承受内压的厚壁圆筒应力最大的危险点在内壁，内壁处三个主应力分别为： σ1＝σθ＝P K K 1 122-+ σ2=σz =P K 11 2-
电容器的串并联的计算 方法 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
电容器的串并联的计算方法 电容器的串并联的计算方法 电容器并联时，相当于电极的面积加大，电容量也就加大了。并联时的总容量为各电容量之和：C并＝C1＋C2＋C3＋…… 顺便说说电容器的串联。若三个电容器串联后外加电压为U， 则U＝U1＋U2＋U3＝Q1/C1＋Q2/C2＋Q3/C3， 而电荷Q1＝Q2＝Q3＝Q，所以Q/C串＝（1/C1＋1/C2＋1/C3）Q 1/C串＝1/C1＋1/C2＋1/C3 可见，串联后总电容量减小。 电容器串联时，要并联阻值比电容器绝缘电阻小的电阻，使各电容器上的电压分配均匀，以免电压分配不均而损坏电容器。 又可知，电容的串、并联计算正好与电阻的串、并联计算相反。 电压是充电时的电压，容量与电流，电压的关系和功率相似，和负载有关，电压和容量为定量时，负载电阻越小，电流越大，时间越短电压和负载为定量时，容量越大，电流不变，时间越长但实际放电电路中，一般负载是不变的，电容的电压是逐渐下降的，电流也就逐渐下降。 1.电容量(uf)=电流(mA)/15 限流电阻（Ω）=310/最大允许浪涌电流
放电电阻（KΩ）=500/电容(uf) 2.计算方式C=15×I C为电容容量单位微法 i设备为工作电流单位为安 如一个灯泡的电阻为0.6安电容就选择15×0.6＝9微法在电路里串连 9微法的电容就可以了 3.经验公式，1uF输出50mA（如果是线性的话，10000F的超级电容可以达到500兆安培的浪涌电流） 还有 4.半波整流方式计算应该是每uF电容量提供约30mA电流，这是在中国的50Hz220V线路上的参考。 全波整流时电流加倍，即每uF可提供60mA电流。 而我比较清楚的是，书本上的公式：R*C≥（3～5）*T/2,需要知道纹波成份中的频率最低信号的频率是多少（即最大的T)，然后来确定C的值。 电容的容量。 电容容量表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。 ④电容的容量单位和耐压。 电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。
电容补偿柜的电容容量如何计算 无功功率单位为kvar（千乏） 电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。 kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）： Q=√3×U×I I＝0.314×C×U/√3 C=Q/(0.314×U×U) 上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。式中0.314＝2πf/1000。 例如：一补偿电容铭牌如下: 型号:BZMJ0.4-10-3 （3三相补偿电容器）。 额定电压:0.4KV 额定容量:10Kvar 额定频率:50Hz 额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。 额定电流:14.4A 代入上面的公式，计算，结果相符合。 补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量 200千瓦变压器无功补偿柜匹配电容多少最合理 一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。 可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。据说匹配不合理，怎么样才能匹配合理。另外补偿器的读数在多少时最合适时没有罚款有奖励。 一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。 电容器补的太少，起不到多大作用，需要从网上吸收无功，功率因数会很低，计费的无功电能表要“走字”，记录正向无功；电容器补的太多，要向网上送无功，网上也是不需要的，计费的无功电能表也要“走字”，记录反向无功；供电企业在月底计算电费时，是将正向无功和反向无功加起来算作总的无功的。 供电企业一般将功率因数调整电费的标准定为0.9。若月度平均功率因数在0.9以下，就要罚款，多支出电费；若月度平均功率因数在0.9以上，就受奖励，少支出电费； 你现的无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。总补偿容量为：Q=4*14+6*40=56+240=296Kvar，远远大于最大补偿量80Kvar，全投入时用不了，反向无功会
