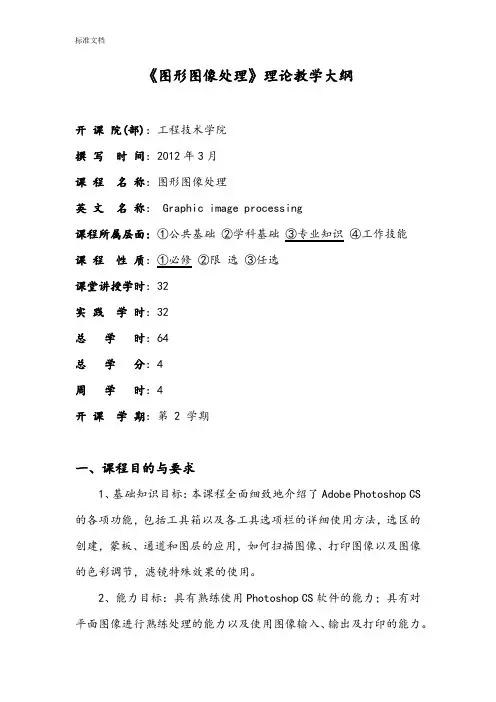

《图形图像处理》理论教学大纲
开课院(部):工程技术学院
撰写时间:2012年3月
课程名称:图形图像处理
英文名称:Graphic image processing
课程所属层面:①公共基础②学科基础③专业知识④工作技能
课程性质:①必修②限选③任选
课堂讲授学时:32
实践学时:32
总学时:64
总学分:4
周学时:4
开课学期:第 2 学期
一、课程目的与要求
1、基础知识目标:本课程全面细致地介绍了Adobe Photoshop CS 的各项功能,包括工具箱以及各工具选项栏的详细使用方法,选区的创建,蒙板、通道和图层的应用,如何扫描图像、打印图像以及图像
的色彩调节,滤镜特殊效果的使用。
2、能力目标:具有熟练使用Photoshop CS软件的能力;具有对平面图像进行熟练处理的能力以及使用图像输入、输出及打印的能力。
3、素质目标:通过实践环节的训练,树立理论联系实际的观点,培养实践能力、创新意识和创新能力、培养高技能人才奠定必要的基础。
二、与其它相关学科的衔接
《Photoshop CS图形图像处理》属于一门专业必修课,在后继的《Dreamever网页设计》,《Flash MX设计》等课程中,都有图形图像,动画的制作和处理,因此,本课程在大纲的编写和今后的教学实施过程中,都应该格外重视它的应用性。
三、教学内容与要求
第一章开始Photoshop CS之旅
本章教学目标与要求:掌握Photoshop CS基本术语及相关概念;了解Photoshop CS界面;了解Photoshop CS的各种功能;了解历史面板的作用和使用方法,掌握Photoshop CS基本操作。
本章重点:矢量图与位图解、图像的分辨率和尺寸Photoshop CS的新增功能。
数字图像处理 课程编码:3073009223 课程名称:数字图像处理 总学分: 2 总学时:32 (讲课28,实验4) 课程英文名称:Digital Image Processing 先修课程:概率论与数理统计、线性代数、C++程序设计 适用专业:自动化专业等 一、课程性质、地位和任务 数字图像处理课程是自动化专业的专业选修课。本课程着重于培养学生解决智能化检测与控制中应用问题的初步能力,为在计算机视觉、模式识别等领域从事研究与开发打下坚实的理论基础。主要任务是学习数字图像处理的基本概念、基本原理、实现方法和实用技术,并能应用这些基本方法开发数字图像处理系统,为学习图像处理新方法奠定理论基础。 二、教学目标及要求 1.了解图像处理的概念及图像处理系统组成。 2.掌握数字图像处理中的灰度变换和空间滤波的各种方法。 3.了解图像变换,主要是离散和快速傅里叶变换等的原理及性质。 4.理解图像复原与重建技术中空间域和频域滤波的各种方法。 5. 理解解彩色图像的基础概念、模型和处理方法。 6. 了解形态学图像处理技术。 7. 了解图像分割的基本概念和方法。 三、教学内容及安排 第一章:绪论(2学时) 教学目标:了解数字图像处理的基本概念,发展历史,应用领域和研究内容。通过大量的实例讲解数字图像处理的应用领域;了解数字图像处理的基本步骤;了解图像处理系统的组成。 重点难点:数字图像处理基本步骤和图像处理系统的各组成部分构成。 1.1 什么是数字图像处理 1.2 数字图像处理的起源
1.3.1 伽马射线成像 1.3.2 X射线成像 1.3.3 紫外波段成像 1.3.4 可见光及红外波段成像 1.3.5 微波波段成像 1.3.6 无线电波成像 1.3.7 使用其他成像方式的例子 1.4 数字图像处理的基本步骤 1.5 图像处理系统的组成 第二章:数字图像基础(4学时) 教学目标:了解视觉感知要素;了解几种常用的图像获取方法;掌握图像的数字化过程及其图像分辨率之间的关系;掌握像素间的联系的概念;了解数字图像处理中的常用数学工具。 重点难点:要求重点掌握图像数字化过程及图像中像素的联系。 2.1 视觉感知要素(1学时) 2.1.1 人眼的构造 2.1.2 眼镜中图像的形成 2.1.3 亮度适应和辨别 2.2 光和电磁波谱 2.3 图像感知和获取(1学时) 2.3.1 用单个传感器获取图像 2.3.2 用条带传感器获取图像 2.3.3 用传感器阵列获取图像 2.3.4 简单的图像形成模型 2.4 图像取样和量化(1学时) 2.4.1 取样和量化的基本概念 2.4.2 数字图像表示 2.4.3 空间和灰度级分辨率 2.4.4 图像内插 2.5 像素间的一些基本关系(1学时) 2.5.1 相邻像素 2.5.2 临接性、连通性、区域和边界 2.5.3 距离度量 2.6 数字图像处理中所用数学工具的介绍 2.6.1 阵列与矩阵操作
《材料物理》课程教学大纲 一、课程名称(中英文) 中文名称:材料物理 英文名称:Physics of Materials 二、课程代码及性质 课程代码:0801142 课程性质:专业基础课、专业必修课 三、学时与学分 总学时:40(理论学时:40学时;实践学时:0学时) 学分:2.5 四、先修课程 大学物理、材料科学基础 五、授课对象 本课程面向材料科学与工程专业、功能材料专业学生开设。 六、课程教学目的(对学生知识、能力、素质培养的贡献和作用) 本课程的教学目的: 1、掌握材料物理(能带论、晶格振动、材料磁性)的基本理论,具备解决和分析问题的能力; 2、掌握功能材料的物理(电学、热学、磁学、光学)现象与本质规律,培养学生开发新型功能材料的能力; 3、了解功能材料的发展趋势和动态,培养学生学习新知识的能力。
七、教学重点与难点: 教学重点: 影响材料物理性质的基本理论。晶体结合、能带论、晶格振动与热学性质、
材料的磁性 教学难点: 能带论、材料的磁性、材料的介电性、超导电性 八、教学方法与手段: 教学方法: (1)以课堂讲授为主,阐述该课程的基本内容,保证主要教学内容的完成; (2)从材料的物理性质及物理现象为引导、探讨产生光、电、磁的材料物理本质,掌握重要的理论。。 教学手段: (1)运用现代教学工具,在课堂上通过PPT讲授方式,实现图文并茂,形象直观; (2)强调研究思路的创新过程,注重理论与实践相结合。每一个基本理论学习介绍后再增加介绍其带来新功能材料与器件的研究突破,引导学生的学习兴趣。 九、教学内容与学时安排 (1)总体安排 教学内容与学时的总体安排,如表2所示。 (2)具体内容 各章节的具体内容如下: 绪论(2h) 第一章晶体结构(4h) 1.1 晶格的周期性 1.2晶格的对称性 1.3 倒格子 1.4 准晶 第二章晶体结合 (4h) 2.1晶体结合的普遍描述 2.2 晶体结合的基本类型及特性
数字图像处理 实验指导书 河北工业大学 计算机科学与软件学院
实验一 MATLAB数字图像处理初步 一、实验目的与要求 1.熟悉及掌握在MATLAB中能够处理哪些格式图像。 2.熟练掌握在MATLAB中如何读取图像。 3.掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。 4.掌握如何在MATLAB中按照指定要求存储一幅图像的方法。 5.图像类型转换。 二、实验原理及知识点 1、数字图像的表示和类别 一幅图像可以被定义为一个二维函数f(x,y),其中x和y是空间(平面)坐标,f 在任何坐标处(x,y)处的振幅称为图像在该点的亮度。灰度是用来表示黑白图像亮度的一个术语,而彩色图像是由单个二维图像组合形成的。例如,在RGB彩色系统中,一幅彩色图像是由三幅独立的分量图像(红、绿、蓝)组成的。因此,许多为黑白图像处理开发的技术适用于彩色图像处理,方法是分别处理三副独立的分量图像即可。 图像关于x和y坐标以及振幅连续。要将这样的一幅图像转化为数字形式,就要求数字化坐标和振幅。将坐标值数字化称为采样;将振幅数字化成为量化。采样和量化的过程如图1所示。因此,当f的x、y分量和振幅都是有限且离散的量时,称该图像为数字图像。 作为MATLAB基本数据类型的数值数组本身十分适于表达图像,矩阵的元素和图像的像素之间有着十分自然的对应关系。
图1 图像的采样和量化 根据图像数据矩阵解释方法的不同,MA TLAB把其处理为4类: 亮度图像(Intensity images) 二值图像(Binary images) 索引图像(Indexed images) RGB图像(RGB images) (1) 亮度图像 一幅亮度图像是一个数据矩阵,其归一化的取值表示亮度。若亮度图像的像素都是uint8类或uint16类,则它们的整数值范围分别是[0,255]和[0,65536]。若图像是double类,则像素取值就是浮点数。规定双精度型归一化亮度图像的取值范围是[0,1] (2) 二值图像 一幅二值图像是一个取值只有0和1的逻辑数组。 (3) 索引图像 索引颜色通常也称为映射颜色,在这种模式下,颜色都是预先定义的,并且可供选用的一组颜色也很有限,索引颜色的图像最多只能显示256种颜色。 一幅索引颜色图像在图像文件里定义,当打开该文件时,构成该图像具体颜色的索引值就被读入程序里,然后根据索引值找到最终的颜色。(4) RGB图像 一幅RGB图像就是彩色像素的一个M×N×3数组,其中每一个彩色相
《三维动画设计与制作》 教学大纲 目录 一、课程定位 (2) 二、课程设计理念 (2) 三、课程目标 (5) 四、学习模块设计 (6) 五、课程的重点、难点及解决办法 (11) 六、实训、实习设计及依据 (11) 七、课程组织的创新与特点 (11)
一、课程定位 1.课程简介 课程名称:三维动画设计与制作 适用专业:三维动画设计、动漫设计与制作 课程类型:B类(理论课+实践课) 课程学时:96学时 课程学分:6学分 2.课程性质:该课程是动漫设计与制作专业的一门核心专业课程。主要讲授三维模型的创建,三维场景灯光的设置、三维场景的材质、三维动画制作等内容。目前,本课程适用于动漫设计与制作、建筑漫游动画、室内设计等专业。 3.培养目标:按照职业岗位和职业能力培养的要求,将学生职业能力培养的基本规律与课程系统化、以及学生专业能力、方法能力和社会能力相结合,形成以工作过程为导向,以学生为中心、教师引导、教学做一体化的工学结合教学模式。 二、课程设计理念 1、课程设计理念 本课程是三维动画设计专业的必修的专业课程,实践教学在人才培养目标实现中起着至关重要的作用。因此本课程的设计理念是:针对高职高专教育教学的特点,与企业和行业专家共同开发设计,注重与后期专业课内容衔接,适应高技能人才可持续发展的要求;突出职业能力培养,按照行业企业的标准,体现基于职业岗位分析和具体工作过程的课程设计理念,以真实工作任务或产品为载体组织教学内容,在真实工作模块中采取工学交替、任务驱动、项目导向等教学模式,充分体现职业性、实践性。 2、课程设计的思路 (1)课程就是工作,工作就是课程,学习的内容是工作,通过工作实现学习。 本课程是将《三维动画设计与制作》的主要的知识与技能结构嫁接到多个实际的动画项目中,以真实的工作项目作为课程的载体,从典型的工作项目中提炼出学习内容,学生完成了指定的工作任务也就完成了学习目标。 (2)穿插进行校内专业实习 通过引三维动画设计公司进校园,兴建动漫产业园,建立企业运营、教师教学、学生学
《数字图像处理》研研究生课程教学大纲 (课程编号S009108 学分-学时-上机 3-54-12) 东南大学计算机科学与工程学院 一、课程的性质与目的 本课程为计算机科学与技术一级学科中图像处理与科学可视化方向的重要专业课,包含了该专业方向学生必须掌握的专业知识。 通过课程学习,学生除了掌握必须的专业技术知识外,还需要了解该方向的研究前沿,提高阅读专业学术资料和解决实际问题的能力。 二、课程内容的教学要求 本课程采用讲课+自学+讨论的教学模式。其中,讲课环节以综述为主,重点介绍各知识点的问题提出、解决思路、主要算法、评估;自学环节需要学生阅读专业论文并进行实验,得出结论;讨论环节由学生进行论文阅读及实验结论的交流,加深理解,并由此了解研究前沿。 讲课课时安排(24课时): 1.数字图像处理概述(3):数字图像处理技术的发展历史,包含的主要内容,应 用,相关的学科方向 2.线性系统分析方法、傅里叶变换(3):复习线性系统基本知识,复习一维傅里 叶变换,掌握二维傅氏变换及性质,线性滤波器设计。 3.图像几何变换及插值(3):图像几何变换应用,重点插值方法 4.图像增强综述(6):图像增强的目的,算法分类,各类算法的基本原理及性能 5.图像分割综述(6):图像分割的目的,算法分类,各类算法的基本原理及性能 6.图像压缩综述(3):图像压缩的目的,算法分类,各类算法的基本原理及性能, JPEG标准简介 实验及讨论课时安排(30课时): 1.图像插值(实验3 +讨论3) 2.图像增强(实验3 +讨论3) 3.图像分割(实验3 +讨论3) 4.图像压缩(实验3+讨论3) 5.课程论文(讨论6) 三、上机实验要求 实现选择算法,并给出实验结果及算法性能评估数据。 四、能力培养的要求 1.自学能力的培养:提高学生自学及查阅学术文献的能力。 2.分析能力和实验能力的培养:要求学生能够实现文献提供的算法,并能自主给出算 法性能的评价。 3.科研和创新能力的培养:培养独立思考、深入钻研问题的习惯,提高学术交流能力。
《大学物理A》教学大纲 一、课程基本情况 课程中文名称:大学物理A 课程英文名称:College Physics A 课程代码:GG32001、GG32002 学分/学时:8/136 开课学期:第二、三学期 课程类別:公共基础课 适用专业:电子信息工程 先修课程:高等数学 后修课程: 开课单位:物理与材料科学学院 二、课程教学大纲 (一)课程性质与教学目标 1. 课程性质:《大学物理A》课程是电子信息工程专业的公共基础课程,它所涉及的内容是电子信息工程专业本科生知识结构的必要组成部分。 2. 教学目标:通过《大学物理A》课程的学习,使学生熟悉自然界物质的结构、性质、相互作用及其运动的基本规律,为后继专业基础课与专业课程的学习及进一步获取有关知识奠定必要的物理基础。通过本课程的学习,使学生逐步掌握物理学研究问题的思路和方法,养成辩证唯物主义的世界观和方法论,在获取知识的同时,学生建立物理模型的能力、定性分析、估算与定量计算的能力,独立获取知识的能力,理论联系实际的能力获得同步提高与发展,提升其科学技术的整体素养。 3. 本课程知识与能力符合下列毕业要求指标点: 1.能够运用数学与自然科学基础知识,理解电子信息工程工作过程中涉及的相关科学原理。 2.能够将数学与自然科学的基本概念运用到复杂工程问题的适当表述之中。(二)教学内容及基本要求: 绪论(2学时) (1)教学内容:物理学与我们周围的世界、物理学研究对象、物理学与哲学、自然科学和 工程技术的关系、物理学的发展、学习物理学方法及对学生要求。 (2)基本要求:让学生明确学习物理学目的、方法、激发学习物理学兴趣。
(3)教学重点难点:物理学的地位和作用及发展。 第一章质点运动学(4学时) §1-1 质点运动的描述 §1-2 圆周运动 §1-3 相对运动 (1)教学重点:位矢、位移、速度、加速度、角速度和角加速度、切向加速度和法向加速度的概念和相互关联,伽利略坐标、速度变换。 (2)教学难点:各物理量的微积分运算、伽利略坐标、速度变换。 第二章牛顿运动定律(3学时) §2-1 牛顿运动定律 §2-2 物理量的单位和量纲 §2-3 牛顿定律的应用举例 (1)教学重点:牛顿运动定律及其应用;几种常见力的基本作用规律。 (2)教学难点:用微积分方法求解一维变力作用下简单的质点动力学问题;牛顿定律在日常生活中的应用。 第三章功能原理和机械能守恒定律(4学时) §3-1 变力的功动能定理 §3-2 保守力与非保守力势能 §3-3 功能原理及机械能守恒定律 (1)教学重点:变力的功,质点的动能定理;保守力,势能,功能原理及其应用。 (2)教学难点:功能原理及其在工程技术中的应用。 第四章动量定理与动量守恒定律(4学时) §4-1 质点和质点系的动量定理 §4-2 动量守恒定律 §4-3 质心质心运动定理 (1)教学重点:质点和质点系的动量定理;动量守恒定律及其应用。 (2)教学难点:动量守恒定律及其在工程技术中的应用。 第五章角动量守恒与刚体的定轴转动(7学时) §5-1 角动量与角动量守恒定律 §5-2 刚体的定轴转动 §5-3 刚体定轴转动中的功能关系 (1)教学重点:刚体定轴转动定律,定轴转动的角动量守恒定律;转动惯量的概念;变力矩作用下的定轴转动问题;定轴转动角动量守恒的判别。 (2)教学难点:转动惯量的概念;变力矩作用下的定轴转动问题;定轴转动角动量守恒的判别;刚体的转动在工程技术中的应用。 第七章狭义相对论力学基础(10学时) §7-2 狭义相对论的两个基本假设 §7-3 洛仑兹坐标变换和速度变换
实验一 Matlab图像处理工具箱的初步练习 一、实验目的和任务 1、初步了解与掌握MA TLAB语言的基本用法; 2、掌握MA TLAB语言中图象数据与信息的读取方法; 3、掌握在MA TLAB语言中图像类型的转换。 二、实验仪器、设备及材料 1、计算机 2、MatLab软件/语言包括图像处理工具箱(Image Processing Toolbox) 3、实验所需要的图片 三、实验原理 将数字图像的RGB表示转换为YUV表示; Y=0.30R+0.59G+0.11B U=0.70R-0.59G-0.11B V=-0.30R-0.59G+0.89B 四、实验步骤 1、阅读资料并熟悉MatLab的基本操作 2、读取MATLAB中的图象数据 3、显示MATLAB中的图象文件。用MATLAB在自建的文件夹中建立m文件,在这个文件的程序中,将MA TLAB目录下work文件夹中的tree.tif 图象文件读出,用到imread,imfinfo等命令,观察一下图象数据,了解一下数字图象在MA TLAB中的处理就是处理一个矩阵的本质。 4、将3中的图象显示出来(用imshow)。 5、对MA TLAB目录下work文件夹中的flowers.tif进行真彩色图像、索引色图像、灰度图像、二值图像之间的相互变换,并显示。 6、进行真彩色图像RGB(lenacolor.jpg)、YIQ图像、HSV图像、YcbCr图像的相互转换,并显示。 五、实验报告要求 1、描述实验的基本步骤; 2、用图片给出步骤4、5、6中取得的实验结果; 六、实验所需图片
lenacolor.jpg 七、实验注意事项 1、学生应提前预习 2、请大家在E盘建一个目录(matlab),在每次启动时都要将这个目录加入到MATLAB的搜索路径中,添加的方法为File----Set Path----Tool---Add Path 八、思考题 1、图像之间转换的基础是什么,为什么可以实现相互的转换 九、附录 MATLAB简介 (1) MATLAB全称是Matrix Laboratory(矩阵实验室),一开始它是一种专门用于矩阵数值计算的软件,从这一点上也可以看出,它在矩阵运算上有自己独特的特点。实际上MATLAB中的绝大多数的运算都是通过矩阵这一形式进行的。这一特点也就决定了MA TLAB在处理数字图像上的独特优势。理论上讲,图像是一种二维的连续函数,然而在计算机上对图像进行数字处理的时候,首先必须对其在空间和亮度上进行数字化,这就是图像的采样和量化的过程。二维图像进行均匀采样,就可以得到一幅离散化成M×N样本的数字图像,该数字图像是一个整数阵列,因而用矩阵来描述该数字图像是最直观最简便的了。而MATLAB的长处就是处理矩阵运算,因此用MA TLAB处理数字图像非常的方便。MATLAB支持五种图像类型,即索引图像、灰度图像、二值图像、RGB图像和多帧图像阵列;支持BMP、GIF、HDF、JPEG、PCX、PNG、TIFF、XWD、CUR、ICO等图像文件格式的读,写和显示。MATLAB对图像的处理功能主要集中在它的图像处理工具箱(Image Processing Toolbox)中。图像处理工具箱是由一系列支持图像处理操作的函数组成,可以进行诸如几何操作、线性滤波和滤波器设计、图像变换、图像分析与图像增强、二值图像操作以及形态学处理等图像处理操作。 1、MATLAB中图象数据的读取 A、imread imread函数用于读入各种图象文件,其一般的用法为 [X,MAP]=imread(‘filename’,‘fmt’) 其中,X,MAP分别为读出的图象数据和颜色表数据,fmt为图象的格式,filename为读取的图象文件(可以加上文件的路径)。 例:[X,MAP]=imread(’flowers.tif’,’tif’);
