釜用双端面机械密封带平衡罐辅助装置使用说明
一、安装前先检查轴的轴向窜动不大于,径向摆动不大于，安装机械密封的法兰与轴线不垂直度不大
于 mm，安装机械密封部位的轴公差为h8 ，光洁度为。
二、该装置采用隔离式活塞自动推进式平衡罐。具有自动平衡密封腔内封液压力，自动补充封液功能。
三、该装置适用于所有釜内正压工况，当工作压力在以上一律要配置平衡罐。也可用于负压工况，但是负压
工况要求在平衡罐封液出口D处增装一只单向阀，即在负压时能自动关闭，防止封液回流。
四、工作原理：
1. 釜内压力由A至平衡罐B，推动平衡罐活塞底部，压迫活塞上升，推压平衡罐封液，由平衡罐出液处D 至机械
密封E，进入密封腔，至使封液产生压力，达到与釜内压力相平衡之目的，十分可靠的起到密封作用。
2. 机封在长期使用中，封液会不同程度的消耗，由于平衡罐活塞作用能不断自动补充封液，从而保证密封
内封液始终处于饱满状态。随着密封罐封液减少，活塞会自动上升，一般活塞标杆上升至三分之二时应在腔釜
内无压力工况下人工将活塞压至底，通过平衡罐注油螺栓C处补充封液，同时拧开放气螺栓，补液完毕，再
拧紧注油及放气螺栓。
3. 平衡罐补液除了人工补液外，还可另行设计电动，手动泵补液，只要在平衡罐补液螺栓处安装一套补液系
统即可。用电动，手动泵补液，可在工作状态下强行补液，从而保证机械密封绝对不会失效。
五、系统安装完毕，在试车时要检查各总成及连接处是否完好，不能有漏气，漏油现象。在釜内压力大
于时，适度松开平衡罐出液处D，观察活塞标杆是否上升，否则说明活塞过紧或卡死，可利用工具往上撬活塞标
杆螺栓，使其上升即可。
六、注意机械密封放气螺栓处放气。
七、机械密封安装后应用水试运转24小时后再正式投料生产。
釜用机械密封 一、安装与调试 1、安装程序 a)安装釜用机械密封是在搅拌轴放入搅拌阀后进行，按搅拌设备安装要求，轴头 露出釜口法兰。 b)在与釜用机械密封配装的釜口法兰面的止口或榫槽位置按照要求放置涂有密 封油脂的密封垫片或O型橡胶密封圈。 c)套装釜用机械密封前，必须注意在有O型橡胶密封圈经过的部位抹上清洁的油 膜，并确定釜用机械密封上不与轴的定位装置处于放松状态，再把釜用机械密 封通过轴头套装在釜口法兰的正确位置上就位，把连接螺栓穿入孔内轻微旋上。 d)完成搅拌设备安装的其他工序（安装机架、定位搅拌轴、安装减速机和电机、 安装中间轴承和底轴承、安装搅拌叶轮等）后，定位并紧固釜用机械密封，包 括釜用机械密封下法兰的定位紧固和釜用机械密封与轴的定位紧固，紧固过程 确保圆周各处平衡均匀进行。 e)撤除釜用机械密封限位板或预紧钩的限位功能，用手转动轴确认灵活正常。 f)最后配备釜用机械密封冷却润滑以及加压循环系统。 2、调试 调试和使用过程中，一般程序是先运行冷却润滑以及加压循环系统后启动搅拌传动系统，停机时先关闭搅拌传动系统后关闭冷却润滑及加压循环系统，对于釜用 双端面机械密封，在操作中应保证其密封腔压力始终高于釜内压力并在要求范围内。 调试过程尽可能与搅拌设备的调试统一。搅拌设备一般先进行不少于30分钟的空运转试验，然后以水代料进行不少于30分钟的负荷运转试验，在讲设备内充 水至工作液位高度、并缓慢升压至设计压力(每分钟不大于0.2MPa)进行机械运转试 验，时间不少于2小时。 与搅拌设备调试不同的是机械密封要求先经过15分钟工作压力下的静压试验，然后进行2小时的空运转试验，再进行2小时的运转试验。 3、冷却润滑加循环系统 釜用双端面机械密封不仅有利于冷却和密封安全，同时改变了泄露方向，阻隔了釜内介质向外泄露，试验或工作时要求密封腔压力始终高于釜内压力 0.05-0.15MPa，要求密封腔外接封闭的冷却润滑加压循环系统，一般是外接垂直安 装的平衡罐来实现，安装时要高于釜用机械密封的密封腔0.5-1.0米，并保证其内部 液面始终高于规定位置，特别要高于循环回流口。工作压力较高时应采用液压泵站 冷却润滑加压循环系统。 二、使用与维护 釜用机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件，严格操作，精心维护十分重要，特别应注意以下问题： 1.注意保持冷却润滑加压循环系统正常工作，及时补液。 2.停止运转时先停止搅拌传动系统，待釜被温度、压力降到常温、常压后再关闭冷却 润滑加压循环系统。 3.釜用机械密封运转初期存在轻微泄露属于正常现象，经历一段时间磨合后泄露量会

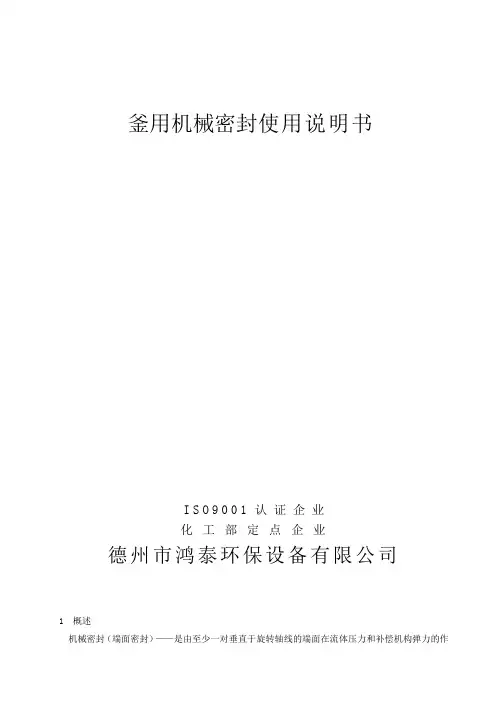

釜用机械密封使用说明书
I S O9001认证企业 化工部定点企业 市鸿泰环保设备 1 概述 1.1 机械密封（端面密封）——是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。 1.2 釜用机械密封，适用于各种钢制釜、搪瓷釜、搪玻璃釜搅拌轴及类似的立式旋转轴密封。1.3 机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件。实践证明，在安装机械密封之前对安装机械密封部位的容器法兰端面，搅拌轴轴径精度应进行检验，并精心安装，是避免密封过早失效延长使用寿命的有效途径。 2 釜用机械密封型式、适用工况 2.1 型式及主要工作参数见表1。 表1 型式及主要工作参数
2.2 适用工况条件见表2。 表2 适用工况 2.3 结构改进型的适用工况条件见表3。 表3 改进型的适用工况
2.4 注意：密封要求较高，轴需承受较大的径向力时，应选用带置轴承的机械密封，但一般不作为轴的支承点。若需要以此作为支承点时，应选用型号后带T的改进型机封。 3 釜用机械密封的安装 3.1 安装前的有关要求 3.1.1 对双端面机械密封在安装前应先进行静压试验，试验压力可不一定达到规定要求，主要是以防运输、搬运中损坏部零件而进行的检查性试验。 3.1.2 安装机械密封部位的搅拌轴（或传动轴）应符合表4的规定。 表4 安装机封部位搅拌轴的精度mm 3.1.3 当径向跳动公差达不到要求时，应考虑釜增设中间轴承或底轴承，或选用带置轴承的机械密封。 3.1.4 凡安装辅助密封部位的搅拌轴轴径端部应按图1所示倒角，其轴径表面不允许有磕碰划伤，以防止密封圈刮伤。
3.3釜用机械密封应优先选用双端面结构型式，密封泄漏量要求不高的场合，可选用单端面结构型式。 3.4搅拌轴轴径系列应符合HG 3167的规定。 3.5当釜内介质温度不大于80℃时，可不加密封冷却水套。 4 釜用机械密封系列常用的材料及适用范围 釜用机械密封系列常用材料及适用范围参考表3、表4和表5。

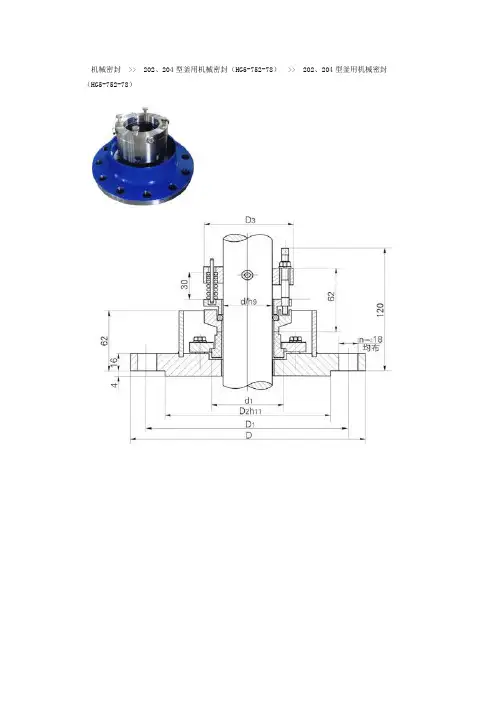

叮叮小文库 辅助密封圈材料及结构型式代号适用范围 丁腈橡胶O形圈P1 油、水、醇等 氟橡胶O形圈V1 耐溶剂、耐酸 硅橡胶O形圈S1 醇、碱溶液 氯丁橡胶O形圈N1 无机酸、碱溶液 乙丙橡胶O形圈E1 氨水、碱溶液 聚四氟乙烯O形圈T1 各种腐蚀性介质，溶剂 聚四氟乙烯V形圈T2 各种腐蚀性介质，溶剂 聚四氟乙烯榫形圈T3 各种腐蚀性介质，溶剂 橡胶包覆聚四氟乙烯O形圈M1 各种腐蚀性介质，溶剂 弹簧和其他结构材料代号适用范围 碳钢 D 一般介质 铬镍钢 F 除盐酸、氢氟酸外的介质 5 釜用机构密封系列结构及基本尺寸 5.1釜用机械密封系列与反应釜连接法尺寸按HG 20592的规定 5.2单端面小弹簧204型釜用机械密封结构见图1。双端面小弹簧205型釜用机械密封结构见图2。双端面小弹簧206型釜用机械密封结构见图3。204型、205型、206型釜用机械密封基本尺寸见表6。 图1 单端面小弹簧204型釜用机械密封结构图
叮叮小文库 图2 双端面小弹簧205型釜用机械密封结构图 图3 双端面小弹簧206型釜用机械密封结构图
搅拌轴轴径d（h9） D D1 D2 H（max）n-φh 30 30 175 145 110 335 4－18 22 40 40 175 145 110 335 4－18 22 50 50 240 210 176 355 8－18 22 60 60 240 210 176 370 8－18 22 80 80 275 240 204 395 8－22 24 90 90 305 270 234 410 8－22 24 100 100 305 270 234 410 8－22 24 110 110 330 295 260 420 8－22 24 120 120 330 295 260 430 8－22 24 130 130 330 295 260 445 8－22 24 140 140 395 350 313 460 12－22 26 160 160 395 350 313 480 12－22 26 180 180 445 400 364 500 12－22 28 200 200 445 400 364 520 12－22 30 220 220 505 460 422 550 16－22 32 5.3双端面小弹簧207型釜用机械密封结构图4，基本尺寸见表7。 图4 双端面小弹簧207型釜用机械密封结构图
机械密封安装和使用要求 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
机械密封安装和使用要求示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1）必须按工况条件与主机情况选择适宜型号的机械密 封与材料匹配，才能确保机封正常运转及使用寿命。 2）安装机械密封部位的轴（轴套）的径向跳动公差应 ≤0.04mm，转子的轴向窜动量≤0.1mm。 3）安装机械密封静止环的密封端盖（或壳体），定位 端面对轴的垂直度≤0.04mm。 4）机械密封在安装时，必须将轴（轴套）、密封腔 体、密封端盖及机械密封本身清洗干净，防止任何杂质进 入密封部位。 5）当输送介质温度偏高、过低、或含有杂质颗粒、易 燃、易爆、有毒时，必须参照机械密封有关标准，采取相 应的阻封、冲洗、冷却、过虑等措施。
6）机械密封安装时，应有适当的润滑。按产品安装说明书，保证机械密封的安装尺寸。 7）设备在运转前必须充满介质，以防止干摩擦而使密封失效。 8）样本中单弹簧传动的机械密封，应合理选择弹簧旋向，一般从静止环端看，轴转向为顺时针时，应选右旋弹簧。反之则选左弹簧。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

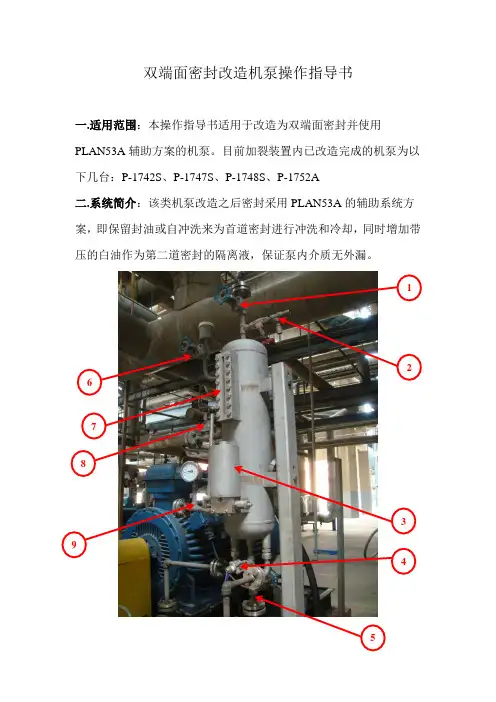

密封辅助系统安装使用说明 一、A PI PLAN 21 方案规定：本方案主要用于温度较高的介质。高温冲洗液从泵出口经过孔板管路（压差小时可不加孔板）经换热器冷却降温后通向密封腔，液流进入密封腔中邻近密封面的地方，对密封端面进行润滑、冷却，液流通过密封后返回进入泵中，同时将密封腔中空气或蒸汽排出。见图API方案21。 方案类型：换热冲洗循环 API方案21是用于阻封高温介质密封的一种必需的配置。到达密封腔的冲洗液应是清洁的、密封可以长期承受的温度。如介质含有颗粒等杂质，可在孔板前面的管路中加装API方案12或31。即API方案22或41 冲洗液：泵自身的输送介质 适用温度：泵送介质温度>150℃ 适用压力差:1、泵吐出口压力高于入口0.35MPa。 2、对于现在泵用机械密封工作压力在2MPa以下，压力变化不大而又较为准确的情况下冲洗压力比密封腔内 的压力大0.05~0.20MPa，压力变化较大时其差值可取0.1~0.2Mpa。 适用密封布置：●单端面密封结构。 ●串联式密封结构的主密封。 CHR2.5型机械密封用换热器主要用于输送温度超过80℃以上的介质工况，作用是将流程介质冷却后送回密封腔，使密封腔内部温度降到80℃以下，以保证密封工作在合适温度范围内，同时也可做其它流体的热交换器使用。 外形及连接尺寸见下图 方案应用： 1、冲洗液引自压力高于密封室部位（如泵吐出端），通过孔板，经过换热器管路系统到达密封压盖冲洗孔，进入密封 中，完成对密封端面的冲洗。可通过观察温度计，选择合适的孔板孔径，调节通过换热器中冷却水流量，达到控制冲洗液流量、温度在一个合适的范围内。 1-1、API方案21流程起始部分通常焊于泵吐出端，经过一个焊接连接的阀门后加孔板。孔板用于限制密封的冲洗循环速率。所有孔板的最小孔径尺寸应大于3mm，应由奥氏体不锈钢制造，当需要比单个孔板带来更大的压力降时，应使用多个孔板串联布置，且各孔板间隔最小相距150mm。
随着科技不断进步，新材料的不断出现，旋转机械已普遍采用机械密封密封作为轴封装置，在电力及化工行业中尤为明显。机械密封相对于填料密封具有无漏泄、寿命长、消耗功率小等诸多优点，但其也有结构相对复杂、检修工艺要求较高等缺点，这就给检修人员提出了较高的要求。 我厂1＃机组为70年代进口机组，受当时技术水平限制，旋转机械，尤其是水泵普遍采用填料密封。在运行中水泵轴封经常出现漏泄，尤其是热水泵，如给水泵前置泵、4＃疏水泵等，漏泄严重时被迫停止运行，严重影响了机组的安全稳定运行。经过不断地探索研究，水泵班成功地对1＃机组水泵进行了机械密封的改造工作，并在改造过程中积累了丰富的机械密封检修与维护经验。 要掌握机械密封检修与维护，首先要知道机械密封的工作原理。机械密封是由两块密封元件（静环与动环）垂直于轴的、光洁而平直的表面相互贴合，并作相对转动而构成的密封装置。它是靠密封介质的压力在旋转的动环合静环的接触表面（端面）上产生适当的压紧力，使这两个端面紧密结合，端面间维持一层极薄的液体膜而达到密封目的的。这层液体膜具有液体动压力与静压力，起着润滑 合平衡力的作用。水泵机械密封的检修工艺主要有以下几个 一．机械密封的清扫与检查 机械密封的工作原理要求机械密封内部无任何杂质。在组装机械密封前要彻底清扫动环、静环、轴套等部件。重点检查： 1、动静环（5、6）表面是否存在划痕、裂纹等缺陷，这些缺陷存在会造成机械密封严重漏泄。有条件的可以用专用工具检查密封面是否平整，密封面不平整，压力水会进入组装后机械密封的动静环密封面，将动静环分开，机械密封失效。必要时可以制作工装在组装前水压试验。 2、检查动静环座（2）是否存在影响密封的缺陷。如动静环座与动静环密封胶圈配合表面是否存在伤痕等缺陷，我厂3＃机组汽动给水泵曾经由于静环座存在类似的缺陷而产生漏泄。 3、检查机械密封补偿弹簧（7）是否损坏及变形，倔强系数是否变化。 4、检查密封轴套（8）是否存在毛刺、沟痕等缺陷。
浅谈双端面机械密封 摘要：在石化行业流体离心泵密封以机械密封应用最为广泛。在对密封要求较高的场合，双端面机械密封更受青睐。本文以单端面机械密封为基础，对双端面机械密封的原理、结构及日常维护做简单的分析与论述。 关键词：双端面机械密封原理结构维护 Simple Discussion Of Double Mechanical Seal Abstract: Mechanical seal is most widely used for centrifugal pump in the petrochemical industry. Double mechanical seal is more popular in the situation that seal is strictly required. In this paper, double mechanical seal is briefly analyzed and discussed in the theory, structure and routine maintenance on the basis of single mechanical seal. Key words: Double mechanical seal Theory Construction Maintain 1、前言 与单端面机械密封相比，双端面机械密封密封性能好，适用于强腐蚀、高温、带悬浮颗粒及纤维介质、气体介质、易燃易爆、易挥发低黏度介质，高真空度工况的密封。我车间烷基苯装置泵用机械密封为单端面机械密封。新建的硫磺装置因为对MDEA等介质高的密封要求，故采用双端面机械密封。双端面机械密封不仅仅是单端面机械密封的重复，在化工一些重点场合，可有效地防止危险、有毒、易燃、易爆物质的泄漏，具有高性能保险作用。在密封高压介质时，可以合理的分配每个密封的两端压差，提高密封的工作压力范围。对一些自润滑性差、易凝结、汽化介质，通过在密封腔体注入密封液改善密封的工况，大大提高密封的效率和使用寿命。 2、密封原理 双端面机械密封原理与单端面机械密封基本相同，都是靠垂直于旋转轴线的端面（摩擦副）在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。双端面机械密封结构如图2-1所示。 工作时，由流体压力（介质压 力）和弹性元件的弹力等引起的 合力作用下，在密封环的端面上 产生一个适当的比压（压紧力）， 使两个接触端面（动环、静环端 面）相互紧密贴合，并在两端面 间极小的间隙中维持一层极薄的 液膜，从而达到密封的目的。双 端面机械密封有两道端面密封， 若一级密封失效，二级密封仍然 可密封，防止泄露。一般双端面
釜用双端面机械密封带平衡罐辅助装置使用说明 一、安装前先检查轴的轴向窜动不大于,径向摆动不大于，安装机械密封的法兰与轴线不垂直度不大 于 mm，安装机械密封部位的轴公差为h8 ，光洁度为。 二、该装置采用隔离式活塞自动推进式平衡罐。具有自动平衡密封腔内封液压力，自动补充封液功能。 三、该装置适用于所有釜内正压工况，当工作压力在以上一律要配置平衡罐。也可用于负压工况，但是负压 工况要求在平衡罐封液出口D处增装一只单向阀，即在负压时能自动关闭，防止封液回流。 四、工作原理： 1. 釜内压力由A至平衡罐B，推动平衡罐活塞底部，压迫活塞上升，推压平衡罐封液，由平衡罐出液处D 至机械 密封E，进入密封腔，至使封液产生压力，达到与釜内压力相平衡之目的，十分可靠的起到密封作用。 2. 机封在长期使用中，封液会不同程度的消耗，由于平衡罐活塞作用能不断自动补充封液，从而保证密封 内封液始终处于饱满状态。随着密封罐封液减少，活塞会自动上升，一般活塞标杆上升至三分之二时应在腔釜
内无压力工况下人工将活塞压至底，通过平衡罐注油螺栓C处补充封液，同时拧开放气螺栓，补液完毕，再 拧紧注油及放气螺栓。 3. 平衡罐补液除了人工补液外，还可另行设计电动，手动泵补液，只要在平衡罐补液螺栓处安装一套补液系 统即可。用电动，手动泵补液，可在工作状态下强行补液，从而保证机械密封绝对不会失效。 五、系统安装完毕，在试车时要检查各总成及连接处是否完好，不能有漏气，漏油现象。在釜内压力大 于时，适度松开平衡罐出液处D，观察活塞标杆是否上升，否则说明活塞过紧或卡死，可利用工具往上撬活塞标 杆螺栓，使其上升即可。 六、注意机械密封放气螺栓处放气。 七、机械密封安装后应用水试运转24小时后再正式投料生产。
反应釜机械密封的原理和应用 本文由岩征仪器整理 传统高压釜用双端面机械密封的缺陷，搪瓷反应釜搅拌轴一般为单支承悬臂轴，轴上带搪瓷反应釜有搅拌器。旋转时由于物料阻力大，轴在低速重载下旋转产生的摆动很大，这样严重影响了机械密封的性能。特别是当反应釜工作压力大于2.5MPa时，釜用机械密封在设计制造上存在较大难度。 常用双端面机械密封在实际使用中常常效果不理想，这种结构的机械密封在反应釜上使用主要存在以下缺点反应釜搅拌轴一般摆动大，该结构机械密封不能很好地解决这一问题，导致密封容易失效。轴的摆会使动静环O形圈被挤烂；传动销被扭弯或扭断；动环由于轴的偏摆被卡死失去浮动性；动环密封面被过早拉伤；反应釜工作压力大于2.5MPa时，弹簧座紧定螺钉容易打滑导致密封失效；为此该结构机械密封还必须设置轴套，否则主轴容易被紧定螺钉打滑划伤报废。另不设置轴套，轴的摆动使轴被动环O形圈磨损；从A入口必须输入高于介质压力的冷却液。 因此，该机构机械密封必须配置高压冷却循环系统，增大了投资。一般都配高压油液冷却循环系统；由于冷却液压力高，对整个密封腔体要求提高。密封腔体、轴套及机封组件必须设计成集装式，增大了成本；该结构机械密封载荷系数k不能调整得太小，端面比压P=Ps＋（k-0.5)Pi，该结构k一般不小于0.6，由于介质压力Pi大，因此端面比压超高，第一级密封摩擦副磨损严重，导致机械密封寿命
短；该结构机械密封结构复杂，安装拆卸困难。为了提高机械密封的浮动性，需要特别重视密封各部位间隙的调整。 如果动环与轴套的间隙太大，动环密封圈容易被挤烂或挤断。如果间隙太小，容易出现动环被卡死。动环与弹簧座、上静环与轴套的间隙等都必须严格控制。反应釜设备庞大，接管众多，影响安装质量的因素增加，对安装工人技术水平要求高。 对反应釜以及机械密封配合部分的要求安装机械密封部位的轴制造公差为h8,光洁度为1.6。安装动环密圈的轴（轴套）端部应做成角并修光。轴的静向晃动量不得大于+0.5mm。轴的静环下的径向摆动不得大于0.5mm。釜用机械密封的安装要求部件内各另件符合图纸符合设计要求。平衡型机械密封动环密封圈与动环密封腔应有3-5mm间隙。安装静环时，端面需用千分表找正并保证端面与轴线下垂直度允许0.05mm。弹簧的压缩量按图纸要求允许误差+2mm。安装完毕后将螺母松开才可开车。 机械密封安装后应有24小时以上的空车跑合运转。机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构 的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。常用机械密封结构由静止环（静环）1、旋转环（动环）2、弹性元件3、弹簧座4、紧定螺钉5、旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。
机械密封安装知识 Company Document number：WTUT-WT88Y-W8BBGB-
机械密封安装使用指导 一． 适用范围 适用于旋转轴用机械密封安装，以卧式离心泵用机械密封安装为基准，机械密封为内装、接触式，转速不超过5000转/分或端面速度≤25米/秒，密封工作温度在-40℃~260℃或介质温度低于400℃，其它设备用机械密封安装可参考使用。 二． 安全建议 安装机械密封前，必须保证相关设备、系统均已停用和处于非工作状态，并且已达到环境温度，有压部分已泄到常压，保证机械密封安装过程中人身安全。 三． 安装步骤： 准备 1． 顺序。拆泵，将旧的填料或机封拆除。 2． 检查泵上与轴套、压盖相接触的金属件表面是否完好。3． 为了避免非金属元件（如"○"圈）的损伤，应在有非金属元件滑过 的所有台肩部位加工出2x30°倒角，所有尖角倒圆并修光滑（如图面粗糙度Ra 应小于μm ，静密封圈处的金属表面粗糙度Ra 应小于μm 4． 清洁密封腔体，并检查各安装表面是否有损伤痕迹。 5． 检查与机械密封相关的安装连接尺寸是否与机械密封工作图相符。 6． 校核密封腔体中旋转件及静止件的轴向及径向跳动，不超过国家标准 规定极限值。 轴端部跳动小于0.1mm, （如图二） 轴径向跳动小于-0.05mm., （如图三） 密封腔止口端面与轴的垂直度小于0.05mm 。（如图四） 如果达不到上述要求，应更换轴承或调整相关部件。 7、擦净各部件，对滑移部位添加润滑剂，该润滑剂要与密封材料及介质相容。
3．依据密封工作图，确定密封工作长度L3（以符合DIN24960的C8U型机械密封为例）(见图五）。3-1、密封弹性组件（包括动环）的工作长度是经过计算的，即在规定的运行寿命内能保持合适的端面比压及弹性补偿量的长度。工作长度与其自由状态的长度差值，即是密封的压缩量，安装中，需计算得出实际压缩量。可根据使用经验对密封压缩量进行少量增减，否则必须保证密封工作图尺寸。 盲目或过大增减压缩量、不按密封工作图尺寸安装将导致密封不能工作或过早失效。 4、测量压盖尺寸A（含止口垫）后(见图六)，将静环及静环密封圈装至压盖内，并注意静环后部的槽 对入压盖上的防转销。如果静环密封圈是“O”形圈，可将密封圈表面涂润滑剂后，套到静环上，再将静环放平用手压入压盖。如果静环密封圈是聚四氟乙烯或柔性石墨，则先将密封圈装到静环上， 测量尺寸E 整后再装配。 5、参照机封工作图，计算出B（=L1K-A）值。 6、在轴套上按B值位置固定动环组件(见图八) 可按相同办法计算安装。 注意：一些机械密封轴套上已刻有B值线或轴套上有定位台阶(图九)，这样机械密封安装时仅需校核L3尺寸即可。 7 轴套。 8

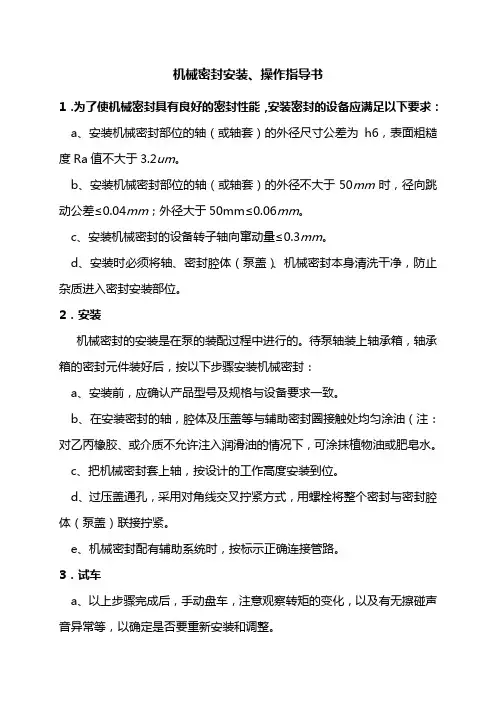

简介：机械密封部件无论从制造精度上还是安装精度上要求都很严格，如果安装不当，就会影响密封的寿命和密封性能，严重时将会使密封迅速失效。机械密封广泛用于各种类型的泵。机械密封是一种精度较高的 机械密封部件无论从制造精度上还是安装精度上要求都很严格，如果安装不当，就会影响密封的寿命和密封性能，严重时将会使密封迅速失效。机械密封广泛用于各种类型的泵。机械密封是一种精度较高的密封装置，对安装和使用条件均有一定的要求。 一、机械密封的安装 为了使机械密封具有良好的密封性能，安装密封的设备应满足以下要求： 1、安装安装机械密封部位的轴（或轴套）的外径尺寸公差为h7，表面粗糙度Ra值不大于。安装机械密封部位的轴（或轴套）的外径≤50mm时，径向跳动公差≤；外径＞50mm时，径向跳动公差≤，安装机械密封的设备转子轴向窜动量≤。安装时必须将轴、密封腔体（泵盖）、机械密封本身清洗干净，防止杂质进入密封安装部位。 2、密封机械密封的安装是在泵的装配过程中进行的。待泵轴装上轴承箱，轴承箱的密封元件装好后，按以下步骤安装机械密封： 首先，安装前应确认产品型号及规格与设备要求是否一致，在安装密封的轴，腔体及压盖等与辅助密封圈接触处均匀涂油（注：对乙丙橡胶、或介质不允许注入润滑油的情况下，可涂抹植物油或肥皂水。再把机械密封套上轴，按设计的工作高度安装到位。过压盖通孔，采用对角线交叉拧紧方式，用螺栓将整个密封与密封腔体（泵盖）联接拧紧。机械密封配有辅助系统时，按标示正确连接管路，最后试车。 3、观察以上步骤完成后，手动盘车，注意观察转矩的变化，以及有无擦碰声音异常等，以确定是否要重新安装和调整。打开阀门，密封腔内通入密封介质，全部排出密封腔的空气，使密封腔中全部充满介质，并观察密封有无泄漏情况，确认上述两项正确无误后进行试运转。 二、机械密封安装使用的一般原则 1、弄清设备的情况，要了解设备转轴的转速、轴径；设备制造精度及密封腔尺寸，设备本身的使用寿命以及设备在生产工艺中的地位等要做全面均衡的考虑。 2、估算介质压力。泵的密封腔压力一般不是泵的出口压力，而是低于泵的出口压力。 3、弄清密封介质情况。要了解密封介质的状态，是气态还是液态，介质是否含颗粒及颗粒状况；了解介质的性质、温度，以便合理选型及采取必要的冷却、冲洗、润滑措施。 三、机械密封的安装时注意事项
机械密封的基本知识 机械密封是一种依靠弹性元件对静、动环端面密封副的预紧和介质压力与弹性元件压力的压紧而达到密封的轴向端面密封装置，故又称端面密封。 其中动环和静环的端面组成一对摩擦副，动环靠密封室中液体的压力和弹性元件的推力使其压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。 机械密封被广泛应用于工业泵产品中，尤其在石油化工领域的存在易燃、易爆、易挥发、剧毒等介质场所，在国选煤、选矿行业中泵上的应用也越来越普遍。 其主要有以下优点： ⑴.密封效果好，可达到介质无泄露； ⑵.寿命长，在普通泵中一般可运行1~2年或更长时间；MAAG 泵的机械密封在正常使用中寿命可达5~10年以上； ⑶.对轴（或轴套）无磨损； ⑷.适用围广，可在目前常用介质、转速、温度、压力及轴径条件下使用； 当然，机械密封之所以没有在其他泵中还没得到普及，是因为它存在以下一些不足： ⑴.结构复杂、零件多，对安装人员有技术要求； ⑵.对泵轴向及径向跳动有要求，增加了泵加工成本； ⑶.密封损坏后维修不便；
⑷.选型要求高，须根据介质的物理化学性质、工艺参数及泵安装密封空间来选择合适的结构形式及材质； ⑸.成本高。 虽然机械密封有以上不足，但其密封效果已逐步得到用户的肯定，如今，机械密封在泵上的应用越来越普遍。 密封的基本知识 泄露是机械设备常产生的故障之一。造成泄露的原因主要有两方面： 一是由于机械加工的结果，机械产品的表面必然存在各种缺陷和形状及尺寸偏差，因此，在机械零件联接处不可避免地会产生间隙； 二是密封两侧存在压力差，工作介质就会通过间隙而泄 露。减小或消除间隙是阻止泄露的主要途径。密封的作用就是将接合面间的间隙封住，隔离或切断泄露通道，增加泄露通道中的阻力，或者在通道中加设小型做功元件，对泄露物造成压力，与引起泄露的压差部分抵消或完全平衡，以阻止泄露。 对于真空系统的密封，除上述密封介质直接通过密封面泄露外，还要考虑下面两种泄露形式：
真空泵机械密封的安装及使用 机械密封件的好坏直接影响隔膜真空泵的正常运行，同时影响泵的使用寿命。现为大家介绍真空隔膜泵的安装与使用要求如下： 1、机械密封对机器精度的要求(以真空泵的机械密封为例) (1)转子轴向窜动不超过0.3mm。 (2)密封腔体与密封端盖结合的定位端面对轴(或轴套)表面的跳动公差*不超过0.04-0.06mm。 (3)安装机械密封部位的轴(或轴套)的径向跳动公差*不超过0.04-0.06mm。 2、密封件的确认 (1)安装前要仔细检查对照总装图，看零件数量是否齐全。 (2)采用并圈弹簧传动的机械密封，其弹簧有左、右旋之分，需按转轴的旋向来选择。 (3)确认所安装的密封是否与要求的型号一致。 3、密封件的安装方法：安装方法随机械密封型式、机器的种类不同而有所不同，但其安装要领几乎都相同，安装步骤和注意事项如下： (1)安装尺寸的确定：安装时，应按产品的使用说明书或样本，保证机械密封的安装尺寸。 (2)装入前，轴(轴套)、压盖应无毛刺，轴承状况良好;密封件、轴、密封腔、压盖都应该清洗干净。为减少摩擦阻力，轴上安装机械密封的部位要薄薄地涂上一层油，以进行润滑，考虑到橡胶O形圈的相溶性，若不宜用油，可涂肥皂水。浮装式静环不带防转销的结构，不宜涂油，应干式装入压盖。 (3)先将静环与压盖一起装在轴上，注意不要与轴相碰，然后将动环组件装入。弹簧座或传动座的紧定螺钉应分几次均匀拧紧。在未固定压盖之前，用手推补偿环作轴向压缩，松开后补偿环能自动弹回无卡滞现象，然后将压盖螺拴均匀地锁紧。 隔膜真空泵是豫康科教热销产品，豫康提供完善的售后服务，在安装、使用中有任何问题欢迎联系，我们将竭诚为您服务！

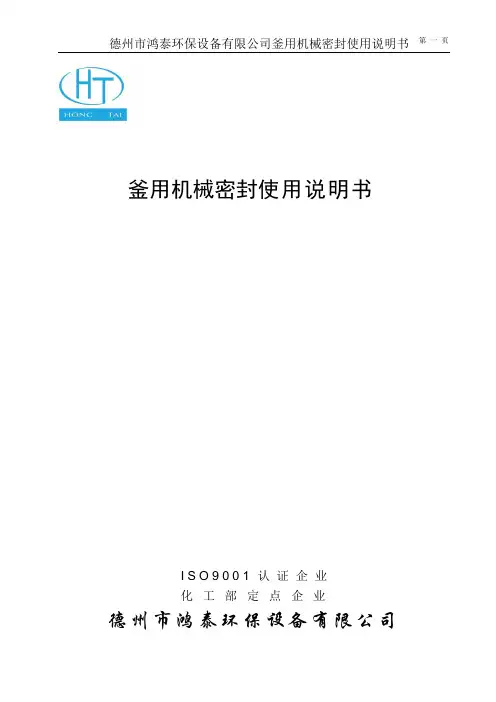

釜用机械密封使用说明书 I S O9001认证企业 化工部定点企业 德州市鸿泰环保设备有限公司
1 概述 1.1 机械密封（端面密封）——是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。 1.2 釜用机械密封，适用于各种钢制釜、搪瓷釜、搪玻璃釜搅拌轴及类似的立式旋转轴密封。1.3 机械密封是一种精密装置，其密封性能和寿命在很大程度上取决于机械密封的安装精度及使用机械密封的搅拌设备操作条件。实践证明，在安装机械密封之前对安装机械密封部位的容器法兰端面，搅拌轴轴径精度应进行检验，并精心安装，是避免密封过早失效延长使用寿命的有效途径。 2 釜用机械密封型式、适用工况 2.1 型式及主要工作参数见表1。 表1 型式及主要工作参数 2.2 适用工况条件见表2。 表2 适用工况
2.3 结构改进型的适用工况条件见表3。 表3 改进型的适用工况 2.4 注意：密封要求较高，轴需承受较大的径向力时，应选用带内置轴承的机械密封，但一般不作为轴的支承点。若需要以此作为支承点时，应选用型号后带T的改进型机封。 3 釜用机械密封的安装 3.1 安装前的有关要求 3.1.1 对双端面机械密封在安装前应先进行静压试验，试验压力可不一定达到规定要求，主要是以防运输、搬运中损坏内部零件而进行的检查性试验。 3.1.2 安装机械密封部位的搅拌轴（或传动轴）应符合表4的规定。 表4 安装机封部位搅拌轴的精度mm
3.1.3 当径向跳动公差达不到要求时，应考虑釜内增设中间轴承或底轴承，或选用带内置轴承的机械密封。 3.1.5 釜口法兰（或安装底盖）安装机架及机械密封的两端面应平行，其平行度应不大于0.05mm，可在圆周上测量H高度值，以最大和最小值来计算（见图2）。 3.1.6 釜口法兰（或安装底盖）的接口平面是安装机械密封的基准平面。此平面必须清除干净，应光滑平整不允许有脏物及凹凸不平等缺陷，与传动装置轴心线（即机架轴心线）应保持垂直，否则会影响机械密封的密封性能造成泄漏，该平面与轴线的垂直度应不大于0.10mm；对中压釜用机械密封应不大于0.05mm。 3.1.7 检查釜口法兰与机械密封安装的相关尺寸是否相符。注意：安装时各管路接口与机架的方位应放置正确。 3.1.8 安装前对零件应进行清洗，特别是各结合面，应保持清洁，对动环、静环要加强保护特别是密封面，以防磕碰划伤。 3.1.9 应认真清理密封液系统（即循环保护系统），密封液要求无脏物、铁锈等固体杂质，这些杂质是导致密封泄漏，影响密封寿命的重要原因之一。 3.1.10 在强溶剂或者高温的工况条件下，机械密封底平面O形圈均应改为F4平垫。
库尔勒原油站主泵P-102A驱动端机械密封更换作业经验 交流材料二作业过程简述 2012年12月9日，库尔勒作业区完成了主泵A驱动端机械密封的更换作业，作业完全由库尔勒作业区工艺设备小组完成，累计作业时间29个小时，总结此次作业，我们积累了一些经验，也发现了很多不足之处，现在将作业情况汇报如下，与大家分享、交流。 一、方案的制定 由于缺乏实际操作经验，经过与上级科室的反复论证，最终确定本次作业内容为整体更换库尔勒原油站主泵A驱动端机械密封，对拆换部件进行分析研究。 确定作业参与人员后，作业区在分公司的大力支持下，相关科室的帮助下，通过查阅资料，观看同类作业录像对作业中可能存在的各种难点做出了评估，制定了作业方案（方案见附件）。方案的重点为轴承箱、机封的拆卸及安装作业，经过作业小组反复研究讨论，将作业细化为轴承箱及机封拆卸27个步骤、轴承箱及机封安装22个步骤，并将作业难点确定在定位轴承的拆卸、轴承的拆卸及安装部分。作业过程基本按照方案实施，现将实际作业主要步骤及作业难点汇报如下，希望大家多提建议。 一、拆卸作业的主要步骤及说明: 1、完成仪表前期拆卸作业。 2、完成输油主泵P-102A 驱动端轴承箱润滑油泄放； 3、拆卸泵与电机联轴器保护罩，驱动端集油槽保护罩。 完成此步操作后，应锁紧机械密封静环凸缘与动环轴套的锁紧片，防止机械密封弹簧弹力造成泵轴轴向串移，也方便机械密封动静环的整体拆卸。
4、拆卸泵与电机联轴器，并测量两端面间距离，圆跳动试验。
5、测量弹性垫片间距离并拆卸弹性垫片放于指定位置。 6、拆卸泵轴保护压盖。 将泵轴端盖保护压盖卸下后，泵轴电机端面会露出两个液压注入空和一个轴承拆卸用的工艺空槽，其中轴承拆卸的工艺空槽为泵轴端面圆心，较深的液压注入孔连接至滑动轴承轴套内侧，较浅连接至泵联轴器法兰内侧。 另外在拆卸泵轴保护压盖时应注意，连接压盖紧固螺丝为反扣。 7、拆下联轴器法兰盘，使其脱落，露出泵轴。 在实际操作中，首先应确定液压注入孔，借助液压泵向法兰内侧注入液压油松动法兰，当液压泵压力达到10MPa时，用防爆锤向电机方向轻轻敲击法兰盘，即可将法兰盘卸下。
机械密封产品手册 提供高品质的密封产品及技术服务 广州朗易工业密封件有限公司
规格 d1 d3d6d7L1L3301-6618818144301-8S 8181022154301-8M 8201022/26154/4.5301-8L 824102615 5.5301-1010241226218301-1111241326218301-1212241425/26218301-131324152619.5 5.5/8301-13L 13281628218301-13H 13321629.530.58301-1414281628/28.5218301-14L 14321629.5218301-15S 15281628.5/30218301-15M 15321630/29.5218301-15L 15391838 218301-16S 16281629.5/30218301-16M 16321829.5218301-16L 16391838218301-16H 163216303110301-1717391942218301-1818392042218技术参数压力：06Mpa 线速度：10米/秒温度：-20°C~200°C 规格d1d3d6d7L1L3301-1919392142218301-2020392242218301-20L 204224452310301-22S 2236244526.510301-22L 224224452310301-232347255023.510301-242447265023.510301-252542275023.510301-25L 2547275023.510301-262647295023.510301-272747305023.510301-28285431572510301-30305433572510301-32325435572510301-35356038632610301-38386541683012301-40406543683012301-45457048733212301-50508552883815301-55558558883815301-6060105631104515
机械密封安装和使用要求(新 版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0343
机械密封安装和使用要求(新版) 1）必须按工况条件与主机情况选择适宜型号的机械密封与材料匹配，才能确保机封正常运转及使用寿命。 2）安装机械密封部位的轴（轴套）的径向跳动公差应≤0.04mm，转子的轴向窜动量≤0.1mm。 3）安装机械密封静止环的密封端盖（或壳体），定位端面对轴的垂直度≤0.04mm。 4）机械密封在安装时，必须将轴（轴套）、密封腔体、密封端盖及机械密封本身清洗干净，防止任何杂质进入密封部位。 5）当输送介质温度偏高、过低、或含有杂质颗粒、易燃、易爆、有毒时，必须参照机械密封有关标准，采取相应的阻封、冲洗、冷却、过虑等措施。 6）机械密封安装时，应有适当的润滑。按产品安装说明书，保
证机械密封的安装尺寸。 7）设备在运转前必须充满介质，以防止干摩擦而使密封失效。 8）样本中单弹簧传动的机械密封，应合理选择弹簧旋向，一般从静止环端看，轴转向为顺时针时，应选右旋弹簧。反之则选左弹簧。 XXX图文设计 本文档文字均可以自由修改
双端面机械密封安装使用说明书 适用范围 本说明适用于旋转轴用机械密封安装,以卧式离心泵用机械密封安装为基准, 机械 密封为双端面,内装,接触式,转速不超过3500转/分或端面速度≤15米/秒,密封工作温度在-40℃~150℃或介质温度低于200℃,主要服务于电力脱硫,氧化铝等行业有颗粒的介质工况, 如有特别要求或不详之处,请与自贡兆强密封制品实业公司联系. 机械密封的安装 安装前的准备及注意事项 (1). 安装机械密封前,必须保证相关设备,系统均已停用和处于非工作状态,并且已达到环境温度,有压部分已泄到常压,以保证机械密封安装过程中人身安全. (2).检查机封型号与所使用的泵型号是否相符合,以及安装连接尺寸是否正确,并检查机械密封装置有无损伤,变形等缺陷. (3). 为了避免非金属元件(如O形圈)的损伤,应在有非金属元件滑过的所有台肩部位加工出2x30°倒角,所有尖角倒圆并修光滑(如图一),在键槽或沉孔处倒掉所有棱角,有密封圈滑移的直径处金属表面粗糙度Ra应小于 1.6μm,静密封圈处的金属表面粗糙度Ra应小于3.2μm. (4).检查泵轴的窜动,摆动量和挠度是否符合机械密封的的安装技术要求(JB/T4127.1-1999),密封腔是否符合机械密封的安装尺寸,密封端盖与轴是否垂直. 一般要求:轴的轴向窜动量≤±0.5mm,(如图二); 轴摆动量(装旋转环密封圈处)≤0.06mm; 轴最大挠度≤0.05mm; 密封端盖与密封圈接触平面对中心线的垂直度允差0.03---0.05mm. (5).检查安装机械密封部位的轴,腔体有无毛刺,划伤等缺陷,检查轴,腔体尺寸是否与机械密封相符合,特别要防止杂质,泥浆物,颗粒物带入密封安装部位. 2,机械密封必需的系统条件 (1).为了改善机械密封的使用环境,,要求必须使用阻封水. (2).在泵体密封腔或密封压盖上需设置有阻封水接口. (3). 阻封水系统由管路,压力表,调节阀等组成,为正确的反映和调节阻封水系统压力,压力表和调节阀必须安装在阻封水出口端. (4). 阻封水压力必须高于泵腔压力0.03~0.05MPa, 其计算公式为:(Mpa,串联使用除外,需单独计算) P=(P1+P2)/2*1.2+0.05 P:阻封水压力P1: 泵进口压力P2:泵出口压力 3.机械密封的安装 (1).首先对旋转轴,密封腔体进行清洁. (2).对机械密封装置中所有安装O形圈处抹润滑油或肥皂液,(注意:乙丙橡胶材质不可接触矿物油)以便于机械密封的顺利安装. (3).安装过程中应保持机械密封装置清洁,特别是密封面和辅助密封圈表面应无杂质,灰尘.不允许用不清洁的布及其它物品擦拭密封面. (4).安装中严禁碰撞,野蛮敲打密封元件,以防止密封件损坏,摩擦付表面应保持清 洁不涂任何油.
机械密封安装使用说明书 本厂已通过高压、大轴径机械密封许可证验证 XK06—043—00077 SHANGZHI CAULDRON-USING MACHINERY SEAL PLECE FACTORY
釜用机械密封的安装要求 机械密封是精密的部件，设备的制造精度及安装精度要求都很严格，如果装配不当就会影响密封性能。正确安装必须注意以下几点： 1．安装机械密封部位的轴制造公差为h8，表面粗糙度为1.6um；2．安装机械密封部位的轴或轴套端部应做成倒角并修光，如图所示： 3．搅拌轴的轴向窜动量小于0.3mm，径向摆动量小于0.5mm（在机械密封部位测量）； 4．搅拌轴与釜口法兰的垂直度不大于0.5mm，搅拌轴与釜口法兰的同心度不大于0.5mm； 机械密封的使用寿命是建立在设备满足上述条件、设备使用工况满足机械密封的使用参数、日常维护保养正确的前提下。
2017/2018型机械密封使用说明书 1．立式容器安装完毕后，先将容器釜口水平校准，检测搅拌轴在机械密封部位的摆动量小于0.5mm，轴向窜动量小于0.3mm。2．机械密封在安装到釜体以前必须先做静压试验，试验最大压力为2.5Mpa，试验介质为油或水，保压30min后，平均泄漏量低于5ml/h，可装在釜体上。 3．将机械密封装在釜体上，接通冷却水管。无辅助装置的将封液口打开加满封液后堵上，（机械密封液一般用干净的甘油、机油、纯水等），不带辅助装置的使用压力≤0.6Mpa；且需每星期为机械密封加封液，加封液时应在停机、釜内无压力的状态下。 4．搅拌轴叶轮没有校动平衡的，釜内必须有2/3的釜物料或水的情况下开动搅拌，在釜上测试静压试验为实际使用压力的1.25倍，动压实验为实际使用压力，搅拌轴经≤80mm的泄漏小于6ml/h，搅拌轴径＞80mm的泄漏量小于8ml/h（特殊设计的机械密封不受此限）。 5．无辅助装置的机械密封使用30天后要重新检查封液情况，必须重新确认封液加满后将封液堵上。 注：1）机械密封不允许安装在容器上运输到使用厂； 2）没有校动平衡的搅动轴严禁在空釜状态下运转； 3）每次使用前先开通冷却水。
