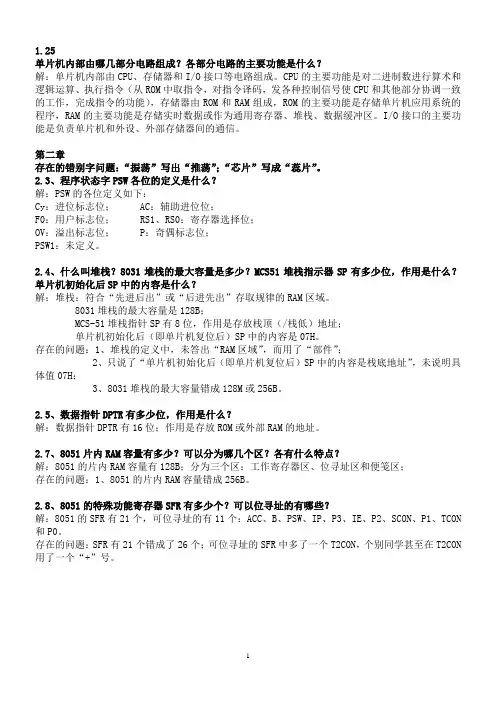

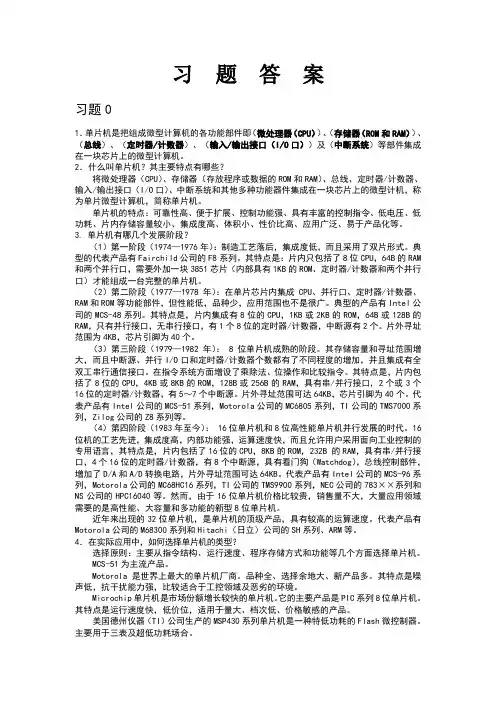

单片机部由哪几部分电路组成各部分电路的主要功能是什么
解:单片机部由CPU、存储器和I/O接口等电路组成。CPU的主要功能是对二进制数进行算术和逻辑运算、执行指令(从ROM中取指令,对指令译码,发各种控制信号使CPU和其他部分协调一致的工作,完成指令的功能),存储器由ROM和RAM组成,ROM的主要功能是存储单片机应用系统的程序,RAM的主要功能是存储实时数据或作为通用寄存器、堆栈、数据缓冲区。I/O接口的主要功能是负责单片机和外设、外部存储器间的通信。

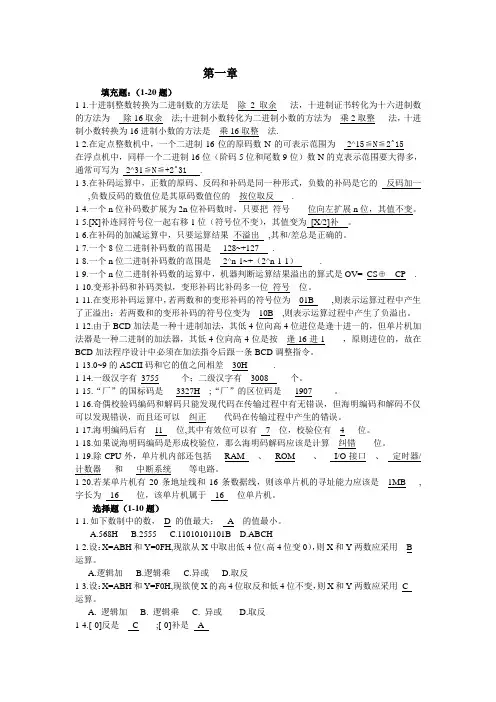

第二章
存在的错别字问题:“振荡”写出“推荡”;“芯片”写成“蕊片”。
、程序状态字PSW各位的定义是什么
解:PSW的各位定义如下:
Cy:进位标志位;AC:辅助进位位;
F0:用户标志位;RS1、RS0:寄存器选择位;
$
OV:溢出标志位;P:奇偶标志位;
PSW1:未定义。
、什么叫堆栈8031堆栈的最大容量是多少MCS51堆栈指示器SP有多少位,作用是什么单片机初始化后SP中的容是什么
解:堆栈:符合“先进后出”或“后进先出”存取规律的RAM区域。
8031堆栈的最大容量是128B;
MCS-51堆栈指针SP有8位,作用是存放栈顶(/栈低)地址;
单片机初始化后(即单片机复位后)SP中的容是07H。
存在的问题:1、堆栈的定义中,未答出“RAM区域”,而用了“部件”;
2、只说了“单片机初始化后(即单片机复位后)SP中的容是栈底地址”,未说明具体值07H;
%
3、8031堆栈的最大容量错成128M或256B。
、数据指针DPTR有多少位,作用是什么
解:数据指针DPTR有16位;作用是存放ROM或外部RAM的地址。
、8051片RAM容量有多少可以分为哪几个区各有什么特点
解:8051的片RAM容量有128B;分为三个区:工作寄存器区、位寻址区和便笺区;
存在的问题:1、8051的片RAM容量错成256B。
、8051的特殊功能寄存器SFR有多少个可以位寻址的有哪些
~
解:8051的SFR有21个,可位寻址的有11个:ACC、B、PSW、IP、P3、IE、P2、SCON、P1、TCON 和P0。
存在的问题:SFR有21个错成了26个;可位寻址的SFR中多了一个T2CON,个别同学甚至在T2CON 用了一个“+”号。
、8051和片外RAM/ROM连接时,P0和P2口各用来传送什么信号为什么P0口需要采用片外地址锁存器
解:8051和片外RAM/ROM连接时,P0口用来分时地传送片外RAM/ROM的低8位地址信号和8位数据信号,P2口用来传送片外RAM/ROM的高8位地址信号;因为P0口在访问片外RAM/ROM 的一个机器周期,要先传送地址信号,后传送数据信号,所以P0口需要片外地址锁存器。
【
存在的问题:对第二问,1、未回答;2、答成了“增加数据输入的可靠性”;3、答成了“只有P0口是真正的双向口,故它具有较大的负载能力”;4、“因P0口输出的地址不能一直保持,故在ALE 下降沿被锁存,以便空中引脚去传送随后而来的片外存储器读写数据”中的“空中”应改为“空出”。
、8051的ALE线的作用是什么8051不和片外RAM/ROM相连时ALE线上输出的脉冲频率是多少可以做什么用
解:8051的ALE线用于锁存P0口输出的片外RAM/ROM的低8位地址;8051不和片外RAM/ROM 相连时,ALE线上输出脉冲的频率是fosc/6(fosc是8051的时钟频率),该脉冲信号可用作外部时钟源或作为定时脉冲源使用。
存在的问题:1、ALE的作用错为“ALE每次出现,CPU就进行一次取指操作”;
2、有同学漏掉了“/6”。
、8051的线的作用是什么和的作用是什么
解::片外ROM的选通线;
:片外RAM的读选通线;
—
:片外RAM的写选通线。
存在的问题:1、、为读写控制端,漏掉“片外RAM”;
2、、的作用错成“是读写数据”;
3、、的作用错成“控制2#芯片”,2#芯片在哪里
、复位方式下,程序计数器PC中的容是什么这意味着什么
解:复位方式下,程序计数器PC中的容是0000H,这意味着8051在复位后,总是从0000H处执行程序(即从存储在地址为0000H的ROM单元中的指令开始执行程序)。
存在的问题:“意味着的含义”没有将最重要的含义答出,如答成“意味着PC从0000H开始计数”、“从这个初始状态工作”。
、时钟周期、机器周期和指令周期的含义是什么MCS51的一个机器周期包含多少个时钟周期
…
解:时钟周期:单片机所用时钟脉冲频率的倒数;
机器周期:实现特定功能所需的时间,通常由若干时钟周期构成;
指令周期:执行一条指令所需的时间,通常由若干机器周期构成;
MCS-51的一个机器周期包含12个时钟周期。
存在的问题:1、时钟周期的定义答成“由振荡电路产生”;
“MCS-51的一个机器周期包含12个时钟周期”中的一个漏掉;还有同学答成了Z80的机器周期的构成。
·
第三章
、MCS-51共有哪七种寻址方式各有什么特点
解:MCS-51的七种寻址方式及特点如下:
直接寻址:操作数的地址在指令码中;
立即寻址:操作数在指令码中;
寄存器寻址:操作数所在的寄存器号在指令码中;
寄存器间(接寻)址:操作数地址所在的寄存器号在指令码中;
变址寻址:操作数所在ROM单元的地址等于基地址加偏移量,其中基地址在PC或DPTR 中,偏移量在A中;
#
相对寻址:用于相对转移指令,指令码中含有相对地址偏移量;
位寻址:操作数是8位二进制数中的某位。
解:A, #40H
A, 40H
A, R1
A, R3
A, A+PC
LOOP
立即寻址,将立即数40H送累加器A;
`
直接寻址,将地址为40H的部RAM单元的容送累加器A;
寄存器间址,将地址为R1的值的部RAM单元的容送累加器A;
寄存器寻址,将寄存器R3的值送累加器A;
变址寻址,将地址为(A+PC)的ROM单元的容送累加器A;
相对寻址,将(PC+LOOP)送PC。
、部RAM的00H单元可以有哪几种寻址方式特殊功能寄存器中的操作数有几种寻址方式请举例说明。
解:寻址部RAM 00H单元的寻址方式有:
直接寻址,如MOV A,00H;
寄存器寻址,如:在PSW中的RS1=0、RS0=0时,MOV A,R0;
<
寄存器间址,如:在PSW中的RS1=0、RS0=0、R1=0时,MOV A,R1;
SFR的寻址方式有:
直接寻址,如MOV 20H,ACC或MOV 20H,0E0H中的源操作数;
寄存器寻址(只适用于A、B),如MOV 20H,A中的源操作数;
位寻址,如SETB 。
、试问如下程序执行后累加器A和PSW中的容是什么
1. MOV A,#0FEH
2. MOV A,#92H
ADD A,#0FEH ADD A,#0A4H
<
解:
A=FCH,PSW=C0H;
A=36H,PSW=84H。
、1.使20H单元中数的高两位变为0,其余位不变
2.使20H单元中数的高两位变为1,其余位不变
3.使20H单元中数的高两位变反,其余位不变
4.使20H单元中数的所有位变反。
。
解:
ANL 20H,#3FH;
ORL 20H,#0C0H;
XRL 20H,#0C0H;
XRL 20H,#0FFH;
、已知SP=70H,MA=2000H,SUBPR=4046H.试问如下三种程序中哪些是正确的,为什么哪些程序最好,为什么若SUBPR=2060H,则哪一个程序最好,为什么
解:
若SP=70H,MA=2000H,SUBPR=4060H,则:程序①错误,因为MA和SUBR间的距离超过2KB;程序②、③都正确,但程序③更好,因为程序③的字节数少、速度快且结构清晰。
若SP=70H,MA=2000H,SUBPR=2060H,则:程序②错误,程序①、③正确,但程序①最好,因为程序①的字节数少且能生成浮动代码。
"
第四章
、在汇编语言程序设计中,为什么要采用标号来表示地址标号的构成原则是什么使用标号有什么限制注释段起什么作用
解:用标号表示指令的地址是便于在转移指令中书写转移到的指令位置,避免手工计算偏移量或指令的实际地址。
标号的构成原则:以大写英文字母开头的,由英文字母、数字构成的长度不超过8的符号串。但应注意汇编语言的保留字如MOV、A、END等不能用作标号。
注释段的作用是解释程序、程序段或指令的功能,增加程序的易读性,汇编时不产生机器码。
、MCS51汇编语言有哪几条常用伪指令各起什么作用
解:常用的伪指令有8条:定义字符名称的EQU、DATA;定义位地址的BIT;定义字节、字、预留存储空间的DB、DW、DS;定义存储起始地址的ORG;指示源程序结束的END。
—
、设晶振频率为6MHZ,试编写能延时20ms的子程序。
解:程序为:
DELAY20MS: MOV R7, #49; 1次×1个机器周期/次
DELAY2: MOV R6, #100; 49次×1个机器周期/次
DELAY1: DJNZ R6, DELAY1; 49×100次×2个机器周期/次
NOP; 49次×1个机器周期/次
DJNZ R7, DELAY2; 49次×2个机器周期/次
NOP; 1次×1个机器周期/次
RET; 1次×2个机器周期/次
{
;该程序执行需要的时间:(1+49+9800+49+98+1+2)=10000个机器周期。
第6章作业参考答案
什么叫中断源MCS51有哪些中断源各有什么特点
解:中断源:引起中断的原因;
MCS-51的中断源有:外部中断源、定时器/计数器溢出中断源、串行口中断源。
,
8031的5个中断标志位代号是什么位地址是什么他们在什么情况下被置位和复位
解:8031的5个中断标志位代号分别是IE0、IE1、TF0、TF1、TI/RI;位地址分别是89H、8BH、8DH、8FH、99H/98H;它们在有相应的中断请求时置位;IE0、IE1、TF0、TF1在相应的中断被响应后自动复位,TI/RI须在中断服务程序中由软件复位。
中断允许寄存器IE各位定义是什么请写出允许T1定时器溢出中断的指令
解:IE各位的定义如下:
D7 D6 D5 D4 D3 D2 D1 D0
EA ES ET1 EX1 ET0 EX0
⑴EX0(IE.0)——外部中断0中断允许位。
⑵ET0(IE.1)——T0中断允许位。
}
⑶EX1(IE.2)——外部中断1中断允许位。
⑷ET1(IE.3)——T1中断允许位。
⑸ES(IE.4)——串行口中断允许位。
⑹EA(IE.7)——CPU中断允许位。当EA=1,允许所有中断开放,总允许后,各中断的允许或禁止由各中断源的中断允许控制位进行设置;当EA=0时,屏蔽所有中断。
允许T1定时器溢出中断的指令为:
1)、采用字节操作指令:MOV IE, #88H
2)、采用位操作指令:SETB EA
SETB ET1
@
试写出设定和上的中断请求为高优先级和允许它们中断的程序。此时,若和引脚上同时有中断请求信号输入,试问MCS51先响应哪个引脚上的中断请求为什么
解:程序为:
SETB PX0
SETB PX1
SETB EA
SETB EXO
SETB EX1
若、引脚上同时有中断请求,则MCS-51先响应引脚上的中断请求,因为MCS-51部规定:的优先级高于。
MCS51响应中断是有条件的,请说出这些条件是什么中断响应的全过程如何
解:MCS-51响应中断的条件为:P211;
:
中断响应的过程为:
2、关闭中断,以防在响应中断期间受其他中断的干扰;
3、将对应中断源的中断入口地址装入PC,去执行中断服务程序。
写出并记住8031五级中断的入口地址。8031响应中断的最短时间是多少
解:INT0、T0、INT1、T1、串行口中断的入口地址分别为:0003H、000BH、0013H、001BH、0023H;
8031响应中断的最短时间为3个机器周期。
~
在MCS51中,哪些中断可以随着中断被响应而自动撤除哪些中断需要用户来撤除撤除的方法是什么
解:MCS-51中,定时器/计数器溢出中断、边沿触发方式的外部中断可以随着中断被响应而自动撤除;电平触发方式的外部中断、串行口中断需要用户来撤除;串行口中断需要用户用软件的方法撤除,电平触发方式的外部中断需要用户用软件和硬件相结合的方法撤除(具体方法见P213)。
试写出为边负沿触发方式的中断初始化程序。
解:中断初始化程序为:
SETB IT0;设置INT0为负边沿触发
SETB EA;开中断允许总控位
SETB EX0; 开INT0中断
MCS51有哪三种扩展外部中断源方法各有什么特点
'
解:MCS-51扩展外部中断源的方法有:
1、借用定时器/计数器溢出中断扩展外部中断源,特点是最多只能扩展两个外部中断源。
2、采用查询法扩展外部中断源,特点是需要必要的支持硬件和查询程序,且当扩展的外部中断源个数较多时,查询时间太长。
写出定时器T1作为外部中断源的初始化程序。
解:外部中断请求输入线接T1引脚,相应的定时器T1初始化程序为:
MOV TMOD, #60H
MOV TL1, #0FFH
MOV TH1, #0FFH
SETB EA
/
SETB ET1
SETB TR1
第七章
外设端口有哪两种编址方法各有什么特点
解:
1、外设端口的单独编址。
特点:(1)需要专用的I/O指令,实现CPU和外设间的数据传送;
(2)I/O端口地址是独立的;
*
(3)CPU要有一条能区分是I/O访问还是存储器访问的控制引脚。
(2)I/O端口地址是存地址中的一部分。
I/O数据有哪四种传送方式各在什么场合下使用
解:CPU和外设之间的数据传送方式有四种:同步传送方式(无条件传送方式)、异步传送方式(又称为查询传送方式或条件传送方式)、中断传送方式和DMA方式(直接数据通道传送方式)。
四种传送方式应用的场合:
(
无条件传送:外设需与CPU保持同步,适合于慢速、简单的外设,如LED数码管、按键或按钮等。查询传送:简单实用,工作可靠,但CPU 效率较低;适合于速度与CPU相当的外设。
中断传送:外设主动,可与CPU并行工作,但硬件比较复杂,每次传送需要大量额外时间开销;适合于速度较低的外设或要时处理的外设。
DMA传送:DMAC控制,外设直接和存储器进行数据传送,适合数据传送速度快且是批量传送的场合。
MCS51 对部四个并行I/O端口由哪三种操作方式各有什么特点
解:1、输出数据方式:2、读端口数据方式:3、读引脚方式:
决定8255选口地址的引脚有哪几条作用是什么
解:决定8255选口的引脚有三条:。=0表示8255被选中,8255工作;=1表示8255未被选中,8255不工作。=00、01、10、11分别表示寻址8255的A口、B口、C口和控制端口。
】
8255 如何辨认方式控制字和C口单一置复位控制字方式控制字各位定义如何
解:8255通过控制字的D7位来区分:D7=1表示是方式选择控制字,D7=0表示是C口单一置位复位控制字。
8255方式控制字的定义如下:
—
—
(考试时的提示:8255的方式控制字格式为:D7=1;D6D5,A组的方式选择,00:模式0,01:模式1,1×:模式2;D4,0:A口用作输出,1:A口用作输入;D3,0:C口高四位用作输出,1:C口高四位用作输入;D2,B组的方式选择,0:模式0,1:模式1;D1,0:B口用作输出,1:B 口用作输入;D0,0:C口低四位用作输出,1:C口低四位用作输入。)
什么叫显示缓冲区显示缓冲区一般放在哪里显示缓冲区常存放的是什么
解:显示缓冲区是存放被显示字符的一段存储区域;它一般放在部RAM中;通常存放被显示字符在字形码表中的地址偏移量。
什么叫窜键CPU处理窜键的方法是什么CPU消除按键抖动的方法是什么
)
解:窜键是指用户在操作时常常因不小心同时按下了一个以上的按键;CPU处理窜键的原则是把最后放开的按键认作真正被按的按键;CPU处理窜键的方法见P286;CPU处理按键抖动的方法是:CPU在检测到有键按下时延时20ms再进行列向扫描。
在采用8255扩展I/O口时,若把8255 A口用作输入,A口每一位接一个开关,B口用作输出,B 口每一位接一个发光二极管。请编写A口开关接1时B口相应位发光二极管点亮的程序。
解:硬件连接图如下:
以上的硬件设计使8255的基本地址为4000H~4003H,接在A口的开关接通时使相应的PA位为逻辑0(低电平)。
驱动程序如下:
MOV DPTR,#4003H ;8255初始化
MOV A,#B ; A口方式0输入,B口方式0输出
MOVX DPTR,A
LOOP3: MOV DPTR,#4000H
…
MOVX A,DPTR
CPL A;对A取反
MOV DPTR,#4001H
MOVX DPTR,A
SJMP LOOP3
END
~
解:参考程序如下:
ORG 0000H
LJMP 0050H
ORG 000BH
LJMP 0100H
*
ORG 0050H
MOV TMOD,#01H
MOV TH0,#0FDH
MOV TL0,#65H
SETB EA ;
SETB ET0 ; or MOV IE,#82H
SETB
SETB TR0
SJMP $
,
ORG 0100H
JB ,RESETP10
SETB
MOV TMOD,#01H
MOV TH0,#0FDH
MOV TL0,#65H
RETI
RESETP10:CLR
MOV TMOD,#01H
MOV TH0,#0FAH
-
MOV TL0,#0CBH
RETI
END
.
DAC0832和MCS51接口时有哪三种工作方式各有什么特点适合在什么场合下使用
解:
:
1、直通方式,适合于不需要微机参与的控制系统。
2、单缓冲方式,适合于需要受微机控制的单路模拟输出的场合。
3、双缓冲方式,适合于同时需要受微机控制的多路模拟输出的场合。
决定ADC0809模拟电压输入路数的引脚有哪几条
解:决定ADC0809模拟电压输入路数的引脚有四条:ALE、ADDC、ADDB、ADDA,它们的具体作用见P317。
解:ORG 0000H
LJMP MAIN
ORG 0013H
LJMP INT1ZDFW
{
ORG 0050H
MAIN: MOV SP,#6FH
SETB IT1
SETB EA
SETB EX1
MOV R0,#20H
MOV DPTR,#0000H
MOVX DPTR,A
SJMP $
…
ORG 0100H
INT1ZDFW:MOVX A,DPTR
MOV R0,A
INC R0
INC DPH
MOVX DPTR,A
CJNE R0,#28H,DONE
CLR EX1
DONE:RETI
END
第二章习题与思考题:、、、、、、、、、。
第三章习题与思考题:、、、、、。
第四章习题与思考题:、、。
第六章习题与思考题:、、、、、、、、、。
第七章习题与思考题:、、、、、、、、。
第八章习题与思考题:、。
实验二、例
TMOD的格式的提示
(提示:定时器方式控制寄存器TMOD的格式为:D7、D6、D5、D4分别为控制定时器T1的GATE 位、位、M1、M0,GATE=0表示与外部中断0无关;GATE=1表示与外部中断0有关;=0表示工作于定时器模式,=1表示工作于计数器模式;M1M0=00、01、02、03分别表示工作于方式0、1、2、3。D3、D2、D1、D0的定义与D7、D6、D5、D4相同,不过是控制定时器T0的。)
8255方式控制字格式的提示
(提示:8255的方式控制字格式为:D7=1;D6D5,A组的方式选择,00:模式0,01:模式1,1×:模式2;D4,0:A口用作输出,1:A口用作输入;D3,0:C口高四位用作输出,1:C口高四位用作输入;D2,B组的方式选择,0:模式0,1:模式1;D1,0:B口用作输出,1:B口用作输入;D0,0:C口低四位用作输出,1:C口低四位用作输入。)
