弱电系统集成方案 设计:上海XX计算机科技有限公司 电话：
目录 1概述 (3) 2系统组成 (3) 3系统设计目标及原则 (3) 3.1系统设计目标 (3) 3.2系统设计原则 (3) 4客户需求分析及设计假定 (4) 4.1客户需求 (4) 5系统设备推荐 (4) 6系统总体结构设计 (4) 7系统详细设计 (5) 7.1传输介质选择 (5) 7.2机房 (5) 8系统施工 (6) 8.1概述 (6) 8.2管道预埋 (6) 8.3桥架安装 (6) 8.4布线要求 (6) 8.5信息点安装 (6) 9、监控门禁系统设计 (7) 9.1、监控系统设计目标 (7) 9.2、监控系统设计依据 (7) 9.3、监控系统设计方案 (7) 9.4、监控系统拓扑图 (8) 9.5、门禁设计原则 (8) 9.6、门禁系统设计技术要求 (9) 9.7、门禁系统功能 (9) 9.8、门系统拓扑图 (10) 10、工程测试和验收方案 (11) 10.1、网络设备验收程序 (11) 11、综合布线工程施工前准备工作 (11)
1、概述 随着现代化水平的发展，网络的应用已深入到各种领域，特别是现在的企业办公更是离不开网络，财务系统、OA办公系统、VPN分公司与子公司互联系统、CRM客户管理系统、因特网上网系统等都离不开网络，通过各种各样的软件对公司企业的办公效率大大提高，在企业办公效率提高的同时，我们对网络的需求也越来越严格，大量的访问下载、病毒入侵等都极大的防碍了我们的正常工作。为此对于我们网络的前期设计也提出了更高的要求、即要满足现在的需要，也要着眼将来的发展。 2、系统组成 综合布线系统（GCS）集成了建筑物内所有弱电布线，包括：监控系统、门禁区系统、通讯系统及办公自动化、多媒体会议室、公共广播及网络综合布线等；并对这些系统实施统一管理。当使用综合布线系统时，计算机系统、用户交换机系统以及局域网络系统的配线，是使用一套由公共配件所组成的配线系统综合在一起。综合布线系统可兼容各个不同厂家的语音、数据、图像设备；其开放的结构可以作为各种不同工业标准的基准，不再需要为不同的设备准备不同的配线零件以及复杂的线路标志与管理线路图表。GCS使得配线系统将具有更大的适用性、灵活性，可以利用最低的成本在最小的干扰下，进行工作地点上的终端设备的重新安排与规划。 3系统设计目标及原则 3.1系统设计目标 ?实用性：布线系统能在现在和将来适应技术的发展，能实现数据和语音通 信。 ?灵活性：布线系统能满足灵活通用的要求。任何一个信息插口，均能连接 不同的设备，如计算机，终端，传真机，和电话。并可连接不同类型的局域网。（如：TOKEN RING网，ETHERNET网等）。也可连接计算机终端设备实现异步通信。所有这些不同类型的连接方法均可通过在管理子系统中更改跳线来方便地实现。 ?模块化：布线系统中，除固定于建筑物中的线缆外，其余所有接插件均是 模块化的标准件。 ?扩充性：布线系统是要能扩充的，以便将来要扩展时，可以方便地将设备 扩充进去。 ?可靠性：该布线系统具有5~10年的使用寿命。 ?标准化：该布线系统的设计采用的是成熟的国际、国内标准、规范或工业 标准等。 3.2系统设计原则 为了实现上述的设计目标,我们在进行该公司综合布线系统设计时必须遵循如下设计原则:
XX·XX花园弱电智能化系统 各子系统说明： 一、数字（网络）高清视频监控系统 1)在小区的主次要出入口，地下车库出入口、大堂前厅、公共区域、电梯轿厢等重要部分设置高清网络摄像机、确保监控无死角，对这些区域人员进出及活动情况进行监视与录像。 2)系统传输采用联网光纤+交换机（带光模块千兆交换机）+网络线方式传输视频信号，交换网络设备计入计算机网络系统。 3)监控中心设置电视墙、操作台。 4)系统供电采用UPS集中供电方式，即由各监控点部位敷设6条YJV3*6+1*4MM2主干电源线至弱电井内配电箱，配电箱内设置防雷保护器和断路开关，各楼层摄像机电源由一层配电箱分配至安装点，分支电源线采用RVV2*1.0型；室外立杆设备箱内设置防雷器。 5)监控系统录像存储采用IP数字专业存储设备进行存储，录像保存时间约为20天。 二、周界报警系统 1)本系统所有工作信号均接入管理中心报警主机 2)系统主要考虑两大区域，一为室外周边围墙、二为室内报警（可扩展），室内报警根据业主需求可扩展商铺、仓库联动报警及主要进出口通道报警，具体设计如下： 3)室外周边为保障车辆及中心财产安全，在周边围墙设置4线制电子围栏；每个防区设置1个防水设备箱，箱内安装总线地址模块，为便于安保人员及时发现报警防区情况，在每个防区可设置视频监控与报警系统联动功能；室内报警可扩展对主要进出口及商铺、
仓库联动防盗报警。 4)系统采用总线制结构，报警信号总线采用RVVP2*1.0屏蔽线，即由配送2监控中心敷设电子围栏室外模块，电源线路采用RVV2*1.5线。 5)系统由管理中心集中管理，在监控中心设置1台报警电子地图管理电脑，系统各报警点触发报警时在管理电脑上显示报警区域，管理人员通过电子地图可第一时间确定报警区域；系统通过后台硬件与监控系统联动，当防区触发报警时联动的摄像机图像将显示在监控屏幕上并进行录像，便与安防取证。 三、数字可视楼宇对讲 1)本工程采用数字可视对讲系统（带智能家居、可视对讲、安防等功能；可扩展电梯控制），信号系统配置IC门禁卡，本卡可与小区其它刷卡系统实现一卡通功能。 2)采用IP/TCP协议，系统传输通过采用“超五类网线+交换机+光缆+交换机+超五类网线”的架构进行传输，可实现语音、视频和数据通信以及信息存储、转发、应用、共享等功能。 3)本系统采用数字彩色可视对讲系统，住宅住户每户配置一台7寸室内直按室内分机；每个单元楼单元大门配置7寸数字彩色屏单元门口机；地下室配置3.5寸数字彩色屏单元门口机；在小区进出口设置栅栏门口机，方便管理外来进出人员。 4)本次设计电源等设备箱均采用300*200*150规格的电源箱（带二+三电源插座）安装。 5)每栋楼层间设备箱内设置可视对讲的24口或16口接入交换机。 四、车牌识别停车场管理系统 1)自动识别系统内车辆车牌后自动开闸；临时客户根据停车时间计费，缴费后方可离开； 2)车牌自动识别停车场，提升了立体高清车牌识别摄像机图像的清晰度、处理速度
第一章技术方案
一、项目建设背景 为加强资源整合和信息共享，建立高效可靠的办公管理平台。本技术方案对新办公楼进行整体的信息化和智能化设计，将其信息化结构、系统、服务、管理进行优化组合，获得高效率的现代化办公大楼，从而为工作人员提供一个实用、高效、安全且具有经济效益的工作环境。 二、项目建设目标 本技术方案息化系统建设的目标，就是应用信息化、网络化、数字化、自动化、智能化科技，通过信息化服务中心和智能化系统物联网，将业务应用系统与智能化系统进行一体化的系统集成，实现信息的互联互通和数据共享交换，提高业务应用的现代化和自动化，增强服务水平和管理效率。通过智能化信息系统为提供在安全、便捷，以及节能环保等方面可靠性运行的保障和技术支撑。全面实现建设的三大要素即：透彻的感知、广泛的互联互通、深入的智能化。 三、项目建设容 1.信息化系统组成 所建设的信息化系统主要由打印安全管理、视频会议、背景音乐、视频监控、信息发布、业务网络、多媒体会议室、中央控制等子系统组成，并相应配置系统运行所需的服务器、存储等设备。 所采用的诸多新技术应用的信息化设备系统，可实现业务应用与其接口的无缝衔接和信息集成。设计提供各相关通讯接口的技术方案，接口标准，以及被集成信息与数据的格式和容。 2.建筑智能化系统组成 智能化系统是以信息化基础设施建设为龙头，以信息资源建设为核心，以应用系统建设为重点，构建以应用需求为核心的信息平台。以集中管理为核心的信息服务平台，形成以办公、管理、服务为一体的信息系统。在此基础上以系统集成，功能集成，网络集成和软件应用集成等多种集成技术进而实现综合信息集成系统。 1.本次招标共涵盖以下主要子系统 ●打印安全管理子系统； ●视频会议子系统； ●背景音乐子系统；
设计说明 一、工程概述 项目名称：XXXX五星级酒店；项目地址：某省XXXX市；项目规模：整个项目总建筑面积约为3万㎡。酒店办公塔楼位于本项目东南部，办公楼层设置于5至12层，办公门厅设置于塔楼首层的南侧，面向支路。酒店入口设置于塔楼首层的西，并与宴会厅入口结合。酒店附属功能设置在1至4层，其中设置大堂吧，中餐厅，全日制餐厅，特色餐厅，游泳池，健身中心，办公中心，宴会厅等功能。 项目包括：裙楼-2至4层（4层一部分）为酒店公共区，不包含停车场及商业区域；塔楼5层至13层为湘潭XXXX集团办公场地（不在本次酒店设计范围），14-24层为酒店客房区，约有280间客房。本设计针对酒店部分弱电智能化设计。 二、设计依据 《民用建筑电气设计规范》JGJ16-2008 《全国民用建筑工程设计技术措施》电气，2009 《智能建筑设计标准》GB/T50314-2015 《综合布线系统工程设计规范》GB50311-2007 《有线电视系统工程技术规范》GB50200-94 《安全防范工程技术规范》GB50348-2004 《入侵报警系统工程设计规范》GB50394-2007 《出入口控制系统工程设计规范》GB50396-2007 《视频安防监控系统工程设计规范》GB50395-2007 喜达屋智能化技术要求、会议意见等 三、设计内容 本次设计的酒店智能化系统共分为五大部分，主要有： 1、基础设施系统 2、面向酒店营运系统 3、面向住店客人系统 4、面向会议客人系统 喜来登酒店智能化系统整体包含以下子系统：综合布线系统、计算机网络系统、程控交换系统、无线对讲系统、卫星及有线电视系统、客房智能控制系统、保安视频监控系统、防盗报警系统、门禁系统、电子巡更系统、电梯五方对讲系统、楼宇自控系统、智能照明系统、能耗计量系统、多媒体面板、电视伴音、机房工程等。 四、系统说明 1. 综合布线系统 本工程综合布线系统为数据、语音通讯布线系统，支持数据、语音、图像等多媒体信息的传输。系统采用结构化布线方式，星形网络拓扑结构。系统由工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间子系统、进线间子系统和管理子系统组成。 系统采用光纤+6类非屏蔽双绞线的解决方案。系统采用全星型拓扑结构，电话网络机房引出光缆和大对数电缆至各楼层配线间。按照光缆使用芯数并考虑将来其他数据业务的预留芯数，综合布线系统配置1根6芯多模光纤，弱电设备网配置1根6芯多模光纤。分别接至电话网络机房和消防控制中心。 信息点布置按照各系统需要布置，每间客房为互动电视系统（IPTV系统）预留数据点；所有水平线缆长度不应超过90米；语音和数据点水平端接均采用19"标准数据配线架端接，
１建筑概况 本工程位于陕西省咸阳市彬县县城。建筑面积（１５３１６.２ｍ２）。地上（15）层，主要为办公室、会议室、餐厅、宿舍等。２设计依据 （１）各市政主管部门对初步设计的审批意见； （２）甲方设计任务书及设计要求； （３）中华人民共和国现行有关规范： 《民用建筑电气设计规范》ＪＧＪ１６－２００８； 《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１２－２００７；《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２００６； 《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－２０１１； 其它有关的国家及地方现行规程、规范； （４）各专业提供的设计资料。 ３设计范围 本设计包括以下子系统内容： （１）综合布线系统（电话、网络）； （２）安全防范系统（保安监视、门禁）； （３）无线网络系统 （４）会议室音响等系统（投影、扩音系统）（与专业厂家配合）；（５）系统集成； （６）根据甲方要求，本工程设计时，公共场所及所有办公室的TV点位均只做预留，TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内，具体位置参考室内装修图纸； （７）本工程网络分界点在弱电井配线架处。 ４综合布线系统 （１）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享，综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。本设计仅考虑布线不涉及网络设备； （２）由市政引来外线电缆，进入二层通讯机房。与外部通讯，应充分考虑安全性，有效防止外界非法入侵。通讯机房由二次深化设计，本设计仅负责总配线架以下的配线系统； （３）本工程网络和电话采用非屏蔽综合布线系统，水平选用（超６类）电缆，穿KBG管暗敷。网络垂直干线选择（六芯６２．５／１２５μｍ）光纤，电话垂直干线选择（３类大对数）电缆，配线架在竖井内（挂墙机柜）明装。竖井内竖向桥架应与平面图中水平桥架连接。楼层配线间若安装网络设备，应考虑环境条件，并根据网络的
工程实施组织计划 1．工程进度安排 根据贵单位对项目建设的总体要求，以及在同类项目建设中的经验，我们按照以下步骤实施的整体思路，提出弱电系统工程项目建设的实施进度计划。 本工程计划2007年11月25日开工，2009年2月10号完工，工期为500日历天。 工程一旦开工，须按以下步骤开展工作： 工程设计部进入现场进行现场勘测，完善2次线路设计和平面施工图设计，此工作10日内完成。 同时材料采购部按照合同进行材料采购，第一批材料应在10月25号内采购完毕，并进入工地临时库房。以后按工程实际进度制订采购计划。 工程部在工程勘测完毕后组织施工人员进场施工，准备好详细的施工进度计划和工程施工图纸，以及一切工程准备工作（如搭建临时设施，吊齐机具）。 一旦进场后，需科学的安排施工进度，并积极与业主和土建方取得配合，避免人员安排和工序安排的不合理情况出现。 施工过程中定期召开工程现场会，由总指挥主持，特殊情况下由项目经理主持，及时调整人员安排，合理化安排工程进度。 施工过程中工程项目经理要定期和不定期的抽查工段施工质量，并及时对工程质量和安全生产进行监督，保证好工程质量，搞好安全生产。 工程每一阶段完工后，要及时整理工程档案，做好工作总结，为下一阶段打好基础。 工程施工完毕后，及时组织工程验收，做好工程结算工作。 考虑到“高层住宅楼”智能化系统弱电工程项目建设中的条件准备、设备订货及运输、项目施工等因素，工程实施进度计划按照以上计划编制。项目进度管理按照多专业交叉作业方式进行，以便控制项目实施进度。具体实施进度计划可按照贵单位的要求，在本实施进度计划的基础上调整。
我公司将协同成都双新科技创业投资有限责任公司及总承包施工单位，按照项目实施进度计划，完成对项目建设的各个环节，包括人员组织、技术小组的工作进展、项目建设进度和质量、系统阶段的验收等方面，实施全面的管理和监督。并通过项目阶段性总结，报告项目实施情况，调整建设进度，全面保证项目能够按照高效率、高质量的要求顺利地完成。 2．项目管理机构的组建 我公司高度重视本工程的建设，已把“橙花风景高层住宅楼住区智能化系统弱电工程”列为重点工程，采用全新的管理模式，即成立工程项目经理部，实行项目经理负责制。我们将“优质、高效、安全、文明”地建设好本工程，为公司创造良好的社会效益和经济效益，为社会奉献精品。根据本工程的规模和特点，选派思想好、业务精、能力强、能融洽、合作好的具有丰富实践经验的年富力强、颇具开拓精神的管理人员进入项目管理班子。对外适应业主管理的要求，充分发挥公司的经济技术优势和精诚合作的诚意，对内建立健全项目经理、执行经理、技术负责人、各专业工长、内业技术员、材料主管、质检工程师和安全主管等岗位责任制，确保预定目标的最终实践。组织强有力的工程项目经理部，根据本工程的特点，项目管理机构由两个层次组成。 2.1项目管理层——工程项目经理部 按照《建设工程项目管理规范50326-2001》组成的项目经理负责制，对工程进度、质量、安全、文明施工、合同履约全面负责，确保工程按照既定质量、进度目标交付使用。 本工程项目经理部领导班子由项目经理、执行经理、项目技术负责人等组成。 下设：各专业工长、内业技术员、质检工程师、安全主管、材料主管等具体实施项目部的职能。

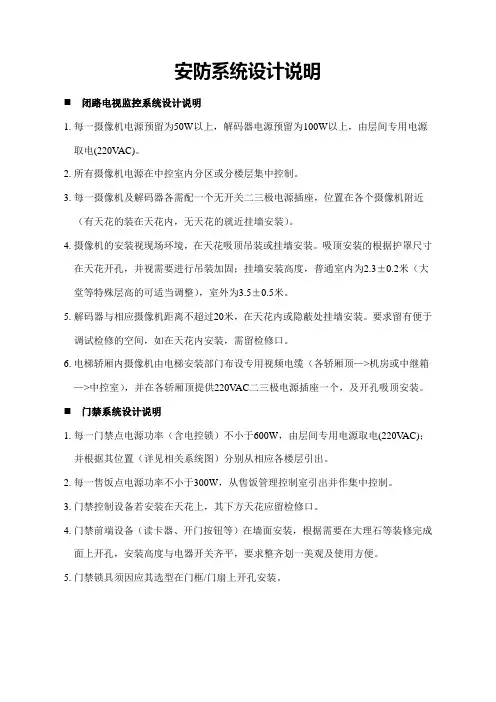

弱电施工图设计说明 建筑概况 本工程位于（） （）路与（）路交*口（）。建筑面积（ｍ２）。地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类防火建筑。建筑主体高度（ｍ），裙房高度（ｍ）。结构形式为（），基础为（），楼板厚（ｍｍ），垫层厚（ｍｍ）。 ２设计依据 （１）各市政主管部门对初步设计的审批意见； （２）甲方设计任务书及设计要求； （３）中华人民共和国现行有关规范： 《民用建筑电气设计规范》ＪＧＪ／Ｔ１６－９２； 《高层民用建筑设计防火规范》ＧＢ５００４５－９５（２００１年版）； 《火灾自动报警系统设计规范》ＧＢ５０１１６－９８； 《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１１－２０００； 《汽车库、修车库、停车场设计防火规范》ＧＢ５００６７－９７； 《人民防空地下室设计规范》ＧＢ５００３８－９４； 《人民防空工程设计防火规范》；ＧＢ５００９８－９８； 《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２０００； 《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－９４； 《有线电视系统工程技术规范》ＧＢ５０２００－９４； 其它有关的国家及地方现行规程、规范； （４）各专业提供的设计资料。 ３设计范围 本设计包括红线内的以下内容： （１）楼宇自控系统； （２）综合布线系统（电话、计算机）（不涉及网络设备）； （３）有线电视及卫星电视系统； （４）安全防范系统（保安监视、门禁、入侵探测）； （５）同声传译系统； （６）停车场管理系统； （７）微蜂窝机站； （８）广播系统（包括背景音乐及紧急广播）； （９）火灾自动报警及消防联动系统； （１０）报告厅、多功能厅等的音响系统（与专业厂家配合）；
宜春恒大绿洲首期智能化系统工程（） 设 计 方 案 2016年4月
目录
第1章前言 1.1设计依据 《“业主”智能化系统项目工程设计合同》 《“业主”建筑、电气、装修等相关条件图》 总工室、物业等提供的需求及技术要求文件 恒大集团《2015版相关智能化设计要求及标准》 《建筑工程项目管理规范》G B/T50326-2014 《智能建筑设计标准》G B50314-2015 《智能建筑工程质量验收规范》G B/T50339-2013 《安全防范工程技术规范》G B50348-2014 《中华人民共和国公共安全行业标准》G A/T699-2011 《民用闭路监视系统工程技术规范》G B50198-2011 《入侵报警系统工程设计规范》G B50394-2007 《出入口控制系统工程设计规范》G B50396-2007 《安全防范工程程序与要求》G A/T75-94 《视频安防监控系统工程设计规范》G B50395-2007 《建筑物电子信息系统防雷规范》G B/T50343-2012 《低压配电设计规范》G B50054-2011 《供配电系统设计规范》G B50052-2009 《电子计算机机房设计规范》G B50174-2010 《建筑设计防火规范》G B50016－2014 《通用用电设备配电设计规范》G B50055-2011 《建筑物防雷设计规范》G B50057-2010 《民用建筑电气设计规范》J G J16-2008 《住宅建筑电气设计规范》J G J242-2011 《工业电视系统设计规范》G B J50115-2009 《停车场管理系统》Q/SJS 003-2010
\]弱电系统集成及方案说明一、方案原则本着“科技先导，质量第一，用户至上，服务一流”的方针，以为用户提供优质、快速的服务为原则，从大厦结构、系统、服务和管理四个方面出发。将语音、数据、图像、自动控制的信号与工程实施同意规划设计，全面综合考虑，运动各种技术，经济手段，使整个系。统“安全、可靠、经济、合理”休闲。博洋国际位于太岳街和兰花路的交汇处，是集购物、办公、娱乐为一体综合性大厦。为满足现代建筑的水准和科学管理的需要，现针对我项目提出一个智能化管理系统设计方案。二、网络、通信系统建议方案根据我项目实际情况设计，信号覆盖，网络电话系统交由通信公司（联通、电信、移动）来具体设计及施工布线，光纤主线入户即可。我方监督配合通信公司完成。我方提供弱电机房，弱电桥架。待项目完成运营开始后针对通信公司收取机房租金以及桥架使用费用。三、安防监控系统： 1、设计理念 安防监控系统由我方联系弱电公司进行设计以及施工，现阶段安同轴电系统是应用光纤、现阶段防监控早已摆脱模拟系统，安防监控并从摄像到图像显示和记缆或微波在其闭合的环路内传输视频信号，录构成独立完整的系统，能实时、形象、真实地反映被监控对象，可 记录下来。以在恶劣的环境下代替人工进行长时间监视，通过录像机监视设防区域并实时显示、视频安防监控系统，指利用视频探测技术、记录现场图像的电子系统或网络。因考虑到消防和监控需有人值守，建议监控室与消防控制而且在消防报警之后能及时观察到楼内情况，
室合并为总控室。2、监控品牌设备市面上常用的口碑比较好的摄像机品牌有：海康，大华，三星， 。天地伟业等，口碑比较好的硬盘录像机品牌有：海康、大华，监控拓扑图3. 四、背景音乐及公共广播系统（待选）背景音乐及紧急广播系统采用一套广播设备实现日常广播和紧急广播两种功能，平时播放背景音乐和日常广播，发生火灾时可根据消防系统提供的信号迅速切换到响应的楼层或区域进行紧急广播，引导人员疏散，而其他楼层继续正常广播。背景音乐消防广播整体设计既可以播放背景音乐，又可以发布日常信息、紧急广播、火灾报警。这套系统既为整个建筑提供良好的娱乐、休闲环境，又为客人提供极佳的休息场所。业务性广播系统1. 办公楼、商业写字楼、学校、医院、铁路客运站、航空港、车站、以满足业务和行政管理为主的银行及工厂等建筑物设置业务性广播, 业务广播要求。火灾事故广播系统2. 主要用于火灾发生时,在消防控制室的消防人员通过火灾事故广播引导人们迅速撤离危险场所。 根据实际情况如写字楼内对背景音乐以及公共广播要求不是特别高 可以将背景音乐与消防喇叭合并，在没有消防警情时可作为背景喇叭使用，当有消防警情时通过切换器自动切换为消防喇叭。 3.公共广播拓扑图
弱电机房防雷技术设计说明 1、弱电机房系统综合防雷方案： 一、工程概述 弱电系统由各类弱电设备以及传输线路组成，系统采用了大量的集成元件，在雷击发生时，传输线路感应到雷电磁场产生过电压，可高达几千伏，对集成元件有较大的危害。监控系统中的传输线路许多处于LPZ0A非防雷区域。系统走线在布线阶段没有考虑与防雷引下线保持足够的距离，这些都为系统的安全运行留下了隐患。 一般认为，雷电的防护措施有隔离、等电位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流及雷击电磁脉冲消除在设备外围，从而有效地保护各类设备。目前主要采用气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件根据不同频率、功率、传输速率、阻抗、驻波、插损、带宽、电压、电流等要求，组合成电源线、天馈线、信号线系列电涌保护器（SPD）安装在微电子设备的外连线路中，地线按共用接地原则接入系统的地线，才不至于造成电位反击。只有设计合理、安装合格，电涌保护器才能有效的防御雷电。
系统综合防雷在设计时主要采用以下标准，供设计时参考。 （1）IEC61024《建筑物防雷》 （2）IEC61312《雷电电磁脉冲的防护》 （3）ITU K25《光缆的防雷》 （4）GB50343《建筑物电子信息系统防雷技术规范》 （5）GB50057-94《建筑物防雷设计规范》 （6）GB50174-93《电子计算机机房设计规范》 （7）GB50200-94《有线电视系统工程技术规范》 （8）GB50198-94《民用闭路监视电视系统工程技术规范》 （9）GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》 二、雷击防护措施 （一）直击雷防护 直击雷防护包括弱电机房建筑物直击雷防护和系统前端设备直击雷防护，本方案在假定弱电机房控制室已完善直击雷防护措施的前提下进行，否则必须完善雷防护措施。 （二）机房弱电系统感应雷防护
小区弱电系统工程项目方案 重庆骏发科技发展有限公司 2012年8月
目录 1、概述 (2) 1.1项目方案设计特点 (2) 1.2 一般介绍 (2) 1.3 项目概况及系统功能需求 (3) 1.4总体设计原则 (4) 2、设计说明 (5) 2.1电视监控及周界防范系统 (5) 2.1.1 系统功能及特点 (5) 2.1.2 系统结构及设计说明 (5) 2.1.3 设备说明 (7) 2.2 公共广播及背景音乐系统 (16) 2.2.1 系统功能及特点： (16) 2.2.2 系统结构及设计说明............................................ 错误！未定义书签。 2.2.3 设备说明................................................................ 错误！未定义书签。 2.3停车场管理系统........................................................ 错误！未定义书签。 2.3.1 设计目标................................................................ 错误！未定义书签。 2.3.2 系统设计说明 (17) 2.3.3 设备说明 (17) 2.4门禁对讲系统 (21) 2.4.1 系统功能及特点 (21) 2.4.2 设计说明 (21) 2.4.3 设备说明 (22) 2.5电子巡更系统 (28) 2.5.1 系统功能及特点 (28) 2.5.2 系统设计说明 (29) 2.5.3 设备说明 (29) 2.6一卡通系统 (30) 2.6.1 管理软件介绍 (30) 2.7.1 产品介绍 (33) 2.8 LED显示屏幕系统 (34) 2.9后备电源供电系统 (34) 2.9.1 UPS产品介绍 (34) 3、工程施工 (39) 3.1 施工组织 (39) 3.2 施工范围 (39)
商业大厦弱电系统集成方案建议书 随着社会的不断进展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量，现代化设施。因此就引伸出了智能建筑（大厦）这一新的概念。 智能大厦（Intelligent Building，缩写IB）是现代建筑技术与高新信息技术相结合的产物。随着全球社会信息化与经济国际化的深入进展，智能大厦已成为各行业综合实力的具体象征，也是各大企业集团市场竟争实力的形象标志，也确实是讲企业拥有智能大厦就增强了企业的竟争实力。 因此，为了将商业大厦建成一座高标准的智能商业大厦，给工作人员和顾客带来一个更加富有制造性，更高的效率和更为安全舒适的工作、生活和购物环境。我们推举出该方案建议书。 愿我们的努力能为商业大厦的现代化智能商业大厦写下最亮丽的一笔。
商业大厦弱电系统集成方案建议书 目录 系统集成方案讲明 第一章概述 第二章方案原则 第三章弱电系统集成建议方案 第四章楼宇设备自控系统 第五章消防报警系统 第六章安全保卫系统
第七章车库治理系统 第八章公共广播系统 第九章物业治理系统 第十章酒店治理系统 第十一章卫星电视及有线电视接收系统 第十二章语言通讯系统 第十三章会议系统 第十四章综合布线系统 系统集成方案讲明 本着先选、有用、经济的原则，力图体现较完美的系统集成方案。那个地点就每一系统的要紧设计思想分不加以讲明。 一、楼宇自控系统（BAS） 楼宇自控系统是智能建筑中的一个大系统，要紧体现在对楼宇的操纵和治理。从而达到高效、节能之目的。JOHNSON HONEYWELL及LANDIS & STAEFA等公司的产品在技术上都能满足设计要求。经技术经济综合比较，我们向建设方推举LANDIS & STAEFA公司产品，不仅因为LANDIS & STAEFA产品有良好的品质保证，辉煌的工程业绩及优良的服务保证，更因为LANDIS & STAEFA系统产品的先进性，开放性体现了集散的操纵
弱电设计说明 一、设计依据 1)《智能建筑设计标准》GB/T50314-2000 2)《民用闭路监视电视系统工程技术规范》GB 50198-94 3)《安全防范工程技术规范》GB 50348-2004 4)《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000 5)《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 6)《建筑智能化系统设计技术规程》DBJ01-615-2003 7)《建筑物电子信息系统防雷技术规范》GB50343-2004 8)《民用建筑电气设计规范》JGJ/T16-92； 9)《高层民用建筑防火规范》GB50045-95；(2005年版) 10)《人民防空工程设计防火规范》GB50098-98； 11)《人民防空地下室设计规范》GB50038-2005； 12)《电子计算机房技术规范》GB50174-9 13)《有线电视系统工程技术规范》GB50200-94； 14)业主提供的设计资料及要求； 15)相关专业提供的设计资料； 二、设计范围 楼宇自控系统、综合安防系统、综合布线系统、有线电视系统、会议系统、排队叫号系统、大屏幕显示系统、触摸查询系统、弱电系统接地 三、楼宇自控系统 1、系统设计 1) 整个建筑的楼宇自控系统（BAS）为完整的分布式集散控制系统，采用标 准化局域网技术和开放型现场总线对与现场多种设备，多个子系统实施集中监控、联动和管理，对不同工作站及现场控制器的控制权限的设定由网络服务器完成； 2)系统采用浏缆器/服务器（B/S）的模式（可为日后增加用户且不增加费用
预备条件，以利于系统扩展）。 3)管理层网络采用TCP/IP标准通讯协议。 4)现场层采用开放型LON或RS485总线或其他工业标准总线形式。 5)系统电源采用集中与分散相结合方式供电，各子系统设置UPS不间断电 源，并能保证持续工作不小于1小时； 6)BA系统的方案和设备的选择考虑“向上支持、向下兼容”的原则 2、系统要求 1)保证大厦生活和工作环境的舒适性； 2)确保建筑物及内部人员的安全和灾害抵御能力，提供保证生命、财产、 建筑物安全的必要措施； 3)提供最佳的系统控制及节能措施和优化运行方案，以实现合理的能源管 理，降低运行费用； 4)实现物业管理自动化。 3、设计目标 1）先进性；2）可集成性；3）安全性；4）开放性；5）互操作性；6）可靠性；7）容错性；8）经济性。 4、空调设备监控系统 1)制冷系统控制 ·冷冻站冷水机组控制：冷水机组、冷却塔、冷冻水泵、冷却水泵及其它配套装置； ·冷水机组与冷却塔、冷却水泵、冷冻水泵顺序控制，显示启/停状态及故障报警； ·冷水机组的运行台数，根据实际需要的冷负荷进行优化选择控制； ·通过控制冷塔及供回水旁通阀，使冷却水回水温度在允许范围之内。 ·膨胀水箱的液位控制。 2)冷冻水系统 ·冷水机组根据负荷侧的冷负荷进行冷水机组的启停； ·冷冻水系统装有实时冷量测量装置，根据冷负荷自动控制冷水机组的工作台数及出力；
一、建筑概况 本项目位于，建筑面积34309.2㎡，地上13~18层，共计233户，全部为高层住宅；地下1层，主要为车库、各种机房、库房。 安全防范系统对小区周界、小区重点部位、住户室内采取安全防范措施，并在住宅小区管理中心实行统一管理。 二、设计依据 1.各市政主管部门对初步设计的审批意见； 2.甲方设计任务书及设计要求； 3.中华人民共和国现行有关规范： 4.《民用建筑电气设计规范》JGJ/T16-92； 5.《高层民用建筑设计防火规范》GB50045-95（2001年版）； 6.《火灾自动报警系统设计规范》GB50116-98； 7.《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000 8.《汽车库、修车库、停车场设计防火规范》GB50067-97； 9.《人民防空地下室设计规范》GB50038-94； 10.《人民防空工程设计防火规范》GB50098-98； 11.《智能建筑设计标准》GB/T50314-2006 12.《民用闭路监视电视系统工程技术规范》GB50198-94； 13.《有线电视系统工程技术规范》GB50200-94； 14.《建筑与建筑群综合布线系统工程设计规范》GB/T 5031-2000；
15.《安全防范工程技术规范》GB 50348-2004； 16.《中华人民共和国公共安全行业标准》GA/T 367-2001。 17.《视频安防监控系统技术要求》GA/T367-2001； 18.《10kV及以下变配电所设计规范》GB50053-94 19.《智能建筑设计标准》GB/T50314-2006 20.《民用建筑电气设计规范》 JGJ 16-2008 21.土建、给排水、通风专业提供的技术条件及甲方要求。 22.其它有关的国家及地方现行规程、规范 23.各专业提供的设计资料。 三、设计范围： (一)楼宇对讲系统 (二)有线电视系统 (三)视频监控系统 (四)停车管理系统 (五)周界报警系统 (六)电子巡更系统 (七)LED信息发布系统 (八)远程抄表系统 (九)综合布线系统 (十)背景音乐与广播系统 四、弱电各子系统设计说明
幼儿园弱电初步设计说明 一、设计依据 二、设计范围 三、本设计包括以下内容： 网络电话布线系统 有线电视系统 自办节目播出系统 视频监控系统 防盗报警系统 公共广播系统 多媒体会议系统 门禁管理系统 考勤管理系统 幼儿园接送系统 交互式智能白板 显示屏 电子巡更系统 防雷接地系统 不间断电源
一、网络电话布线系统 计算机网络系统就是利用通信设备和线路将地理位置不同、功能独立的多个计算机系统互联起来，以功能完善的网络软件实现网络中资源共享和信息传递的系统。通过计算机的互联，实现计算机之间的通信，从而实现计算机系统之间的信息、软件和设备资源的共享以及协同工作等功能，其本质特征在于提供计算机之间的各类资源的高度共享，实现便捷地交流信息和交换思想。 功能特点： 计算机网络系统是由网络硬件和网络软件组成的。在网络系统中，硬件的选择对网络起着决定的作用，而网络软件则是挖掘网络潜力的工具。 ①计算机网络建立的主要目的是实现计算机资源的共享。计算机资源主要是指计算机硬件、软件与数据。 ②互连的计算机是分布在不同的地理位置的多台独立的“自治计算机”。连网的计算机既可以为本地用户提供服务，也可以为远程用户提供网络服务。 ③连网计算机之间遵循共同的网络协议。 程控电话系统是一种特殊用途的交换设备。一般由外线与分机构成。它有若干电话共用一条外线，适用于中、小型企业，也可用于住宅和秘书电话。集团电话交换机一般不需要专职的话务员和维护人员。当外线呼入时，可由任一部电话应答，并可以转给所需的被叫。它具有的功能一般有：会议电话、缩位拨号、热线服务、群呼、遇忙回叫、呼叫转移、呼出限制、呼叫等待、停电自动转移等功能。是现代化办公中常用的通讯管理手段,使电话管理者可集团性管理外线来电与内线呼出。
.. . 第一章技术方案
.. . 一、项目建设背景 为加强资源整合和信息共享，建立高效可靠的办公管理平台。本技术方案对新办公楼进行整体的信息化和智能化设计，将其信息化结构、系统、服务、管理进行优化组合，获得高效率的现代化办公大楼，从而为工作人员提供一个实用、高效、安全且具有经济效益的工作环境。 二、项目建设目标 本技术方案息化系统建设的目标，就是应用信息化、网络化、数字化、自动化、智能化科技，通过信息化服务中心和智能化系统物联网，将业务应用系统与智能化系统进行一体化的系统集成，实现信息的互联互通和数据共享交换，提高业务应用的现代化和自动化，增强服务水平和管理效率。通过智能化信息系统为提供在安全、便捷，以及节能环保等方面可靠性运行的保障和技术支撑。全面实现建设的三大要素即：透彻的感知、广泛的互联互通、深入的智能化。 三、项目建设容 1.信息化系统组成 所建设的信息化系统主要由打印安全管理、视频会议、背景音乐、视频监控、信息发布、业务网络、多媒体会议室、中央控制等子系统组成，并相应配置系统运行所需的服务器、存储等设备。 所采用的诸多新技术应用的信息化设备系统，可实现业务应用与其接口的无缝衔接和信息集成。设计提供各相关通讯接口的技术方案，接口标准，以及被集成信息与数据的格式和容。 2.建筑智能化系统组成 智能化系统是以信息化基础设施建设为龙头，以信息资源建设为核心，以应用系统建设为重点，构建以应用需求为核心的信息平台。以集中管理为核心的信息服务平台，形成以办公、管理、服务为一体的信息系统。在此基础上以系统集成，功能集成，网络集成和软件应用集成等多种集成技术进而实现综合信息集成系统。
弱电施工图设计说明 摘要施工图的设计说明非常重要，在实行设计终身负责制的今天，尤为如此。文章阐述的弱电设计说明是作者结合多年设计经验，力求全面、翔实，希望对建筑电气设计同行有所帮助。 关键词楼宇自控综合布线有线电视安全防范停车场管理广播火灾自动报警及消防联动 １建筑概况 本工程位于（） （）路与（）路交叉口（）。建筑面积（ｍ２）。地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类防火建筑。建筑主体高度（ｍ），裙房高度（ｍ）。结构形式为（），基础为（），楼板厚（ｍｍ），垫层厚（ｍｍ）。 ２设计依据 （１）各市政主管部门对初步设计的审批意见； （２）甲方设计任务书及设计要求； （３）中华人民共和国现行有关规范： 《民用建筑电气设计规范》ＪＧＪ／Ｔ１６－９２； 《高层民用建筑设计防火规范》ＧＢ５００４５－９５（２００１年版）； 《火灾自动报警系统设计规范》ＧＢ５０１１６－９８； 《建筑与建筑群综合布线系统工程设计规范》ＧＢ／Ｔ５０３１１－２０００； 《汽车库、修车库、停车场设计防火规范》ＧＢ５００６７－９７； 《人民防空地下室设计规范》ＧＢ５００３８－９４； 《人民防空工程设计防火规范》；ＧＢ５００９８－９８； 《智能建筑设计标准》；ＧＢ／Ｔ５０３１４－２０００； 《民用闭路监视电视系统工程技术规范》；ＧＢ５０１９８－９４； 《有线电视系统工程技术规范》ＧＢ５０２００－９４； 其它有关的国家及地方现行规程、规范； （４）各专业提供的设计资料。 ３设计范围 本设计包括红线内的以下内容： （１）楼宇自控系统； （２）综合布线系统（电话、计算机）（不涉及网络设备）； （３）有线电视及卫星电视系统； （４）安全防范系统（保安监视、门禁、入侵探测）； （５）同声传译系统； （６）停车场管理系统； （７）微蜂窝机站； （８）广播系统（包括背景音乐及紧急广播）； （９）火灾自动报警及消防联动系统； （１０）报告厅、多功能厅等的音响系统（与专业厂家配合）； （１１）系统集成；
本工程采用的主要标准及法规 ●《民用建筑设计通则》GB50352-2005 ●《供配电系统设计规范》GB50052-95 ●《低压配电设计规范》GB50054-95 ●《通用用电设备配电设计规范》GB50055-93 ●《电力装置的继电保护和自动装置设计规范》GB50062-92 ●《建筑照明设计标准》GB50034-2004 ●《电力工程电缆设计规范》GB50217-94 ●《10KV及以下变电所设计规范》GB50053-94 ●《高层民用建筑设计防火规范》GB50045-95（2005年版） ●《汽车库、修车库、停车场设计防火规范》GB50067-97 ●《人民防空地下室设计规范》GB50038-94（2003年版） ●《住宅设计规范》GB50096-1999（2003年版） ●《民用建筑电气设计规范》JGJ/T16-92 ●《建筑与建筑群综合布线工程设计规范》GB/T50311-2000 ●《民用闭路监视系统工程技术规范》GB50198-94 ●《有线电视系统工程技术规范》GB50200-94 ●《视频安防监控系统技术要求》GA/T367-2001 ●《火灾自动报警系统设计规范》GB500116-98 ●《安全防范工程技术规范》GB50348-2004 ●《智能建筑设计标准》GB/T50314-2000 ●《电子计算机房设计规范》GB50174-93 ●《建筑物防雷设计规范》GB50057-94（2000年版） ●《建筑物电子信息系统防雷技术规范》GB50343-2004 ●《工业与民用电力装置的接地设计规范》GBJ65-83 ●《工业企业通信接地设计规范》GBJ79-85 ●《建筑工程设计文件编制深度的规定》2003年版，建质[2003]84号6.2设计范围 本工程电气设计包括如下内容： 6.2.110/0.4kV变配电、自备发电系统6.2.2动力配电系统 6.2.3电气照明及控制系统 6.2.4防雷接地系统 6.2.5火灾自动报警及联动控制系统6.2.6公共/应急广播系统 6.2.7会议系统 6.2.8综合布线系统 6.2.9通信网络系统 6.2.10计算机网络系统 6.2.11有线电视及卫星接收系统 6.2.12安全防范系统 6.2.13停车场管理及车行导向系统 6.2.14信息发布系统 6.2.15可视对讲系统 6.2.16三表自动抄送系统 6.2.17建筑设备监控系统 6.2.18各弱电子系统的集成（BMS） 6.4 6.5 6.6 6.7
弱电初步设计说明 一. 设计依据 1.建筑概况: 本工程位于市区大街。建筑面积 1200 m2。地上四层，主要为办公、商务、会议、机房等；建筑耐火等级为一级。 建筑主体高度20.35 m。 2. 相关专业提供的设计资料: 2.1建筑专业提供的作业图； 2.2结构专业提供的梁板图； 2.3暖专业及电气专业提供的相关资料。 3．建设单位提供的设计任务书、及设计要求相关的技术咨询文件，有关职能部门认定的工程设 计资料。 4．本工程采用的主要规程规范： 《民用建筑电气设计规范》JGJ/T16-92； 《高层民用建筑设计防火规范》GB50045-95；(2001年版) 《建筑设计防火规范》 GBJ16-87 (2001年版)； 《火灾自动报警系统设计规范》GB50116-98； 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000； 《汽车库、修车库、停车场设计防火规范》GB50067-97； 《人民防空工程设计防火规范》；GB50098-98； 《智能建筑设计标准》；GB/T50314-2000； 《民用闭路监视电视系统工程技术规范》GB50198-94； 《有线电视系统工程技术规范》GB50200-94； 《建筑物电子信息系统防雷技术规范》GB50343-2004； 其它有关现行国家标准、行业标准及地方标准 二.设计范围 本设计包括红线内的以下内容: 1.通信系统 2.有线电视及卫星电视系统； 3.有线广播系统（包括背景音乐及应急广播）； 4.安全防范系统； 5.综合布线系统(电话、计算机) （不涉及网络设备）；
6.会议系统 7.建筑设备监控系统(BAS); 8.汽车库管理系统; 三．通信系统 1.本工程需内部电话 150 门，设置 200 门的程控交换机(PABX)一台，需中继线 10 对； 需外线电话 800 门，申请直线电话线 1000 对。见通信系统概略图。 2.根据电话进出线的数量选用 1200 对电话用户总配线架,落地安装。 3．电话机房电源由变电所提供两路~220V，50Hz电源，在机房经双电源自动切换装置由 10 kVA 在线式UPS不间断电源供给。 4．程控电话交换机机房设置在三层,占用面积 40 m2 ,设300mm净空架空地板。见机房布 置图 5．本大楼物业办公、工程部办公室等非出租空间设置内线电话，按 15 m2一部电话考虑,共设 置内线电话 150 门。配线架安装在楼层弱电间,线缆沿线槽敷设至用户点。 6．引至本工程的中继线由大楼的东南部位穿管埋地引入。大楼电信机房总配线架之外的线缆由当地电信部门负责。 7．电话布线系统纳入大楼综合布线系统，穿管沿顶板暗（明）敷。 8．电话机房设局部等电位箱，接地装置与大楼防雷接地装置共用，接地电阻不大于 1 Ω。 电话进线处的用户总配线架装设专用保安器。 四.有线电视及卫星电视系统（含闭路电视系统） 1．本工程共有用户终端数108 个。系统采用独立前端系统基本模式，由前端设备、干线、 放大器、分支分配器、支线及用户终端等组成。系统采用（860）MHz全频双向传输，用户电平要 求67±4dB，图象清晰度应在四级以上。见有线电视及卫星电视概略图。 2.本工程有线节目源由室外城市（地区）有线电视网引来。卫星接收节目部分待与甲方商定。 自办闭路电视系统，在前端设备中预留一套节目输入端。 3．有线电视机房设置在大楼一层，前端设备设置在机房内。前端箱内包括放大器、均衡
