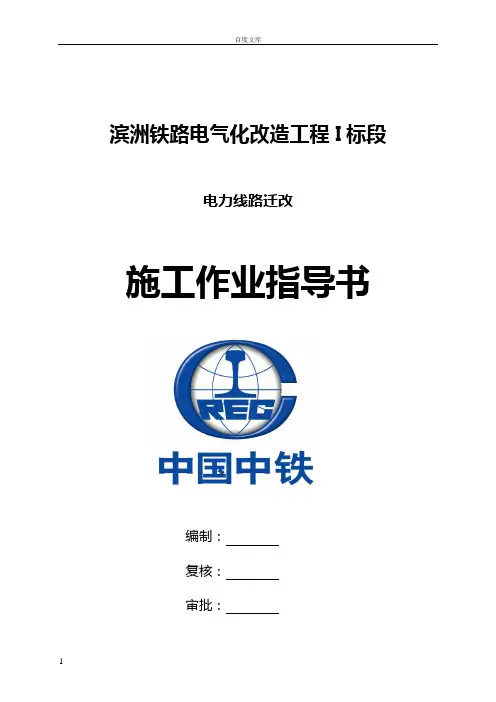

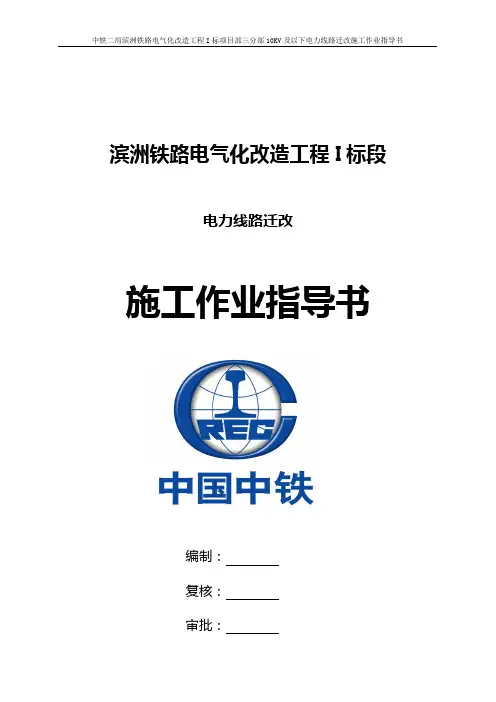

滨洲铁路电气化改造工程I标段
电力线路迁改
施工作业指导书
编制：
复核：
审批：
中铁二局滨洲铁路电气化改造工程I标项目部三分部
二0一五年五月
哈尔滨至满洲里铁路电气化改造
三电迁改作业指导书报审表
工程项目名称：哈尔滨铁路局滨洲铁路电气化改造工程
目录
1. 适用范围 (1)
2. 编写依据 (1)
3. 作业流程 (2)
3.1 迁改流程图 (2)
3.2 架空线路作业（工序）流程图 (3)
3.3 电缆线路作业（工序）流程图 (3)
4. 安全风险辨析与预控 (6)
5. 作业准备 (7)
5.1 人员配备 (7)
5.2 主要工器具及仪器仪表配置 (8)
6．作业方法 (8)
6.1 施工准备： (8)
6.2 施工操作 (9)
6.2.1 架空线路施工 (6)
6.2.2 电缆线路施工 (7)
7. 质量控制措施及检验标准 (8)
7.1质量控制措施 (10)
7.2检验标准 (10)
1.适用范围
本作业指导书适用于10kV及以下电力线路迁改施工作业。
2. 编写依据
表2-1 引用标准及规范名称
3. 作业流程3.1迁改流程图
3.2架空线路作业（工序）流程图
3.3电缆线路作业（工序）流程图
4. 安全风险辨析与预控
安全风险辨析及预控措施
5. 作业准备
5.1 人员配备
表5-1 人员配备表
注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置
表5-2 主要工器具及仪器仪表配置表
注: 主要工器具及仪器仪表根据具体工程量规模配备。
6．作业方法
6.1施工准备：
6.1.1 技术资料：设计图纸、施工规范、安全措施、施工方案；
6.1.2 人员组织：技术负责人、施工负责人、安全质量负责人和技能人员；
6.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；
6.1.4 施工材料准备：1）电杆、横担、绝缘子、导线、金具螺栓等。
2）电缆、终端头、中间头、连接导管等
6.2 施工操作：
6.2.1 架空线路施工
6.2.1.1 电杆组立：挖电杆坑深度以电杆6/1为准，例如，12米电杆坑深为2米，15米电杆坑深为2.3米；在吊车能达到地方宜用吊车组立电杆，吊车不能到达地方，采用人工抱杆组立，电杆组立完成后，同时安装地下接地体，及时回填夯实电杆周围，如遇终端杆，电杆则应偏向外侧半个杆梢。
6.2.1.2 拉线安装：挖坑深度一般以拉线棒出土50厘米，例如，拉线棒长2.4米，则拉线坑深为1.9米；拉线上把用拉线抱箍稳固在电杆上，拉线下把与拉线棒连接，采取紧线器收紧拉线。
6.2.1.3 金具安装：杆上铁横担安装要平直，且横担抱箍方向一致，如有两条横担上下安装时，一般间距为1米；绝缘子安装稳固，切忌碰撞损伤；避雷器安装稳固。
6.2.1.4 导线架设：导线放线时采用人工放线，在放线过程中不能出现导线打折、背扣现象，放完一条导线收紧一条，不能同时收紧三、四条导线，导线收紧采用链条葫芦方式，最好不在杆上紧线。
6.2.1.5 杆上地线安装：终端杆上地线以钢绞线引下，在电杆脚出土部位，用双槽夹板与接地体连接，保持良好接地，接地体电阻根据规范小于10欧姆，如不能达到要求，则延长接地体。
6.2.1.6 线路搭火及停送电作业票：上述准备工作完成后，专人办理停电作业票，停电后，由办理人电话通知现场负责人，现场负责人命令施工人员上杆验电，确认无电后，在迁改段停电两侧挂临时接地线，再次验电后，施工人员进行新旧线路搭火连接，检查搭火质量及外观，确认达到送电条件，拆除临时接地线，现场负责人通知办理人员送电。
6.2.1.7清理场地：送电正常后，清理场地，施工结束。
6.2.2 电缆线路施工
6.2.2.1 挖填电缆沟（槽）：直埋电缆挖电缆沟基本够深0.8米、宽0.4米；电缆槽开挖：深1.5—1.8米、宽1.2—1.5米，预制电缆槽盖板，沟内安装电缆支架。
6.2.2.2 敷设电缆：直埋和沟槽内敷设由人工布放，电缆抬运过程中弯曲半径应大于电缆外径的20倍，例如，电缆外径35mm，则电缆弯曲半径应大于0.7米；穿管敷设电缆，应在管道另一侧采用牵引绳拖放，电缆在电杆上下杆处和电缆井内，应留出5米的预留。
6.2.2.3 电缆接头：电缆上杆采用终端头，电缆头制作完成后进行冷缩式包封，必须进行耐压试验，并做好记录，合格后方可固定在电杆上，并
与避雷器良好连接；中间头制作必须对好相序，导线进行液压压接，牢固包封冷缩头，做好耐压试验，并做好记录。
6.2.2.4 办理停送电作业票：电缆连接前，必须由专人办理停电作业票，停电后由专人通知现场负责人，现场负责人命令验电，确认无电后，远端两头（电缆出线端和电缆用户端）挂临时接地线，电缆头做好后，进行全段电缆耐压试验，合格后，现场负责人通知办理人送电。
6.2.2.5 清理场地：送电正常后，回填电缆沟或用盖板盖住电缆沟槽，清理场地，施工结束。
7.1质量控制措施
7.1.1 电杆组立后，必须检查电杆外观，是否有裂纹、断裂。
7.1.2 金具安装必须平直牢固，绝缘子安装无损伤。
7.1.3 拉线安装松紧度适中，不能出现拉线过松，造成紧线时电杆偏移。
7.1.4 线路通道内的障碍物应清除，遇有交叉跨越处应采取防止磨损导线和电缆的措施。
7.1.5 导线接头采用缠绕式连接，必要时采取爆破焊接；电缆接头的连接导管压接时应平稳加压，一般每个导管压接四次（线缆两端各二次）。
7.1.6导线和电缆每次连接前，必须分清相序后才能连接；电缆连接完后，清理赃物，进行冷缩式包封。
7.1.7 导线在电杆上的绝缘子连接中，应用铝芯线绑扎在绝缘子上，不能伤及导线，特别是绝缘导线连接通过，更不能损伤导线外皮，防止漏电现象。
7.1.8 必须保证指挥通讯系统正常工作，加强施工监护。
7.2检验标准
质量检验按照TB10207-99 《铁路电力施工规范》、TB 10420-2003 《铁路电力工程施工质量验收标准》、GB50173-92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》、GB50168-92《电气装置安装工程电缆线路施工及验收规范》进行，并符合标准要求。
