导波雷达液位计变送器的安装调试
污水处理污水池液位（VEGA Hart协议）
1、原理：雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-
3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。
2、导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。发射－反射－接收是导波雷达料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
即：h=H–vt/2 式中h为料位；H为槽高；v为雷达波速度；t为雷达波发射到接收的间隔时间。
3、安装应注意的问题（１）当测量液态物料时，传感器的轴线和介质表面保持垂直；当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。（２）尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置（因为障碍装置越近，虚假反射信号越强）。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。（３）要避开进料口，以免产生虚假反射。（４）传感器不要安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近安装，最佳安装位置在容器半径的１／２处。（５）要避免安装在有很强涡流的地方。如：由于搅拌或很强的化学反应等，建议
采用导波管或旁通管测量。（６）若传感器安装在接管上，天线必须从接管伸出来。喇叭口天线伸出接管至少１０mm。棒式天线接管长度最大100或250mm。接管直径最小250mm。可以采取加大接管直径的方法，以减少由于接管产生的干扰回波。（７）关于导波管天线：导波管内壁一定要光滑，下面开口的导波管必须达到需要的最低液位，这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于４，需在导波管末端安装反射板，或将导波管末端弯成一个弯度，将容器底的反射回波折射走。
4、参数调整：确认液位计的接线正确无误后，给仪表送电测出或估计出所测容器顶端到液位计安装法兰的高度
询问工艺人员液位控制的最高位置，用容器顶端到法兰高度减去控制的最高位置。
用手操器连接液位计的接线端子（不分正负），进入手操器菜单，选择“online”、再选“LRV”进入输入“0”确认退出，再选择“URV”输入计算的数据确信退出，再选择“SEND”发送数据到液位计。
导波雷达液位计四大故障现象之一：探头结疤和频繁故障处理方法:第一个办法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应采用将料位测量值与该槽的泵联锁的办法，解决这一难题：将最高料位设定值减小0.5m左右，当料位达到该最高值时，即可停进料泵或开启出料泵。
导波雷达液位计故障现象之二：被淹相应的处理方法:解决这种问题的办法是将雷达料位计改为导波管式测量。仍在原开孔处安装导波管式雷达料位计，导波管高于排汽管0.2m左右，这样一来，即使出现料浆从排汽管溢出的恶劣工况，也不会使料位计天线被料浆淹没，而且避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出，减少了对探头的损害，同时由于导波管聚焦效果好，接收的雷达波信号更强，取得了很好的测量效果。使用导波管测量方式，可以改善表计测量条件，提高仪表测量性能,具有很高的推广应用价值。
导波雷达液位计故障现象之三：关于泡沫对测量的影响:干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会吸收和扩散雷达波，因而严重影响回波的反射甚至没有回波。当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达料位计不具有优势，这是其应用的局限性。
导波雷达液位计故障现象之四：对于天线结疤的处理:介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。还可用酸性清洗液清洗碱性结疤，但在清洗期间不能进行料位测量.
手持编程器用法 （1）进入编程模式 注意： ·编程器里的电池可以替换 ·手持编程器需要另外订购 将编程器对准显示屏顶部的红外端口并按键。 参数更改 1 在运行模式下将编程器对准仪器并按编程 键。再按切换 键。进入编程模式。 下一步要键入的数字会进入以下3个区域：参数号区、参数值区、通道号区。由多次重复按切换键选择进入哪个区域。当前状态进入的是参数号区 2 这时字母P 前面的数字消失,出现3个“_ _ _”表示可以更改参数号。键入“001”进入P001号参数，再键入参数值“1”，选择测量模式为“物位测量模式”。 3 按“回车”键 ，保存所设设置。 4 按切 换 键再次选择参数号区。 5 这时字母P 前面的数字消失表示，再次出现3个“_ _ _”，可以更改参数号。键入“002”进入P002号参数，再键入“1” 选择所测类型为“液体”。 6 按“回车”键 保存所设设置。 7 依此类推 设置P003参数的参数值为“2”， P004为“***”（以超声波传感器类型决定，如XPS10探头的代号为：102） P005为“1” P006为零点值，即探头发射面开始算起到仓底的距离。物位下降到此位置时，仪表输出为4mA P007为满度值，即从P006定义的仓底（零点）向上多少米为100%（物位升到此位置时，仪表输出为20mA）。 （在实际应用过程中P006、P007均可设为相同数值。例如：仓高15米，P006=15，P007=15。） 如果所购设备为双通道系列（即一个主机带两个传感器），在设定完01通道后还需要设定02通道， 详细说明如下： 8 如果设置第二通道，将左上角点号切换为“02”，重复以上步骤。 切换方法：按切换 键2次，使左上角显示“___ ___”，然后输入“02” 9 如果需要退出编程模式，进入运行模式，再次按编程键 即可。
导波雷达料位计的原理及应用 导波雷达料位计的原理及应用 一、导波雷达料位计概述 料位是工业生产中的一个重要参数。料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。导波雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。 二、原理及技术性能 雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。 雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。 １.导波雷达料位计的基本原理 导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。 发射－反射－接收是导波雷达料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
即：h=?H–vt/2? 式中?h为料位；H为槽高；?v为雷达波速度；t为雷达波发射到接收的间隔时间；２.导波雷达料位计测量料位的先进技术： (１)回波处理新技术的应用 从导波雷达料位计的测量原理可以知道，导波雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。 (２)测量数据处理： 由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声。为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。 经过大量的实验验证，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。 (３)导波雷达料位计的特点： 由于导波雷达料位计采用了上述先进的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。 ①可在恶劣条件下连续准确地测量。 ②操作简单，调试方便。 ③准确安全且节省能源。 ④无需维修且可靠性强。 ⑤几乎可以测量所有介质。
公司名称：杭州拓胜自动化仪表有限公司 地址：杭州市石桥路272号商务楼A04室邮编：310022 销售热线：（0571）88138856 /85353259 传真：(0571)85353259 网址：https://www.doczj.com/doc/2b3947756.html, E _ mail：hztuosheng@https://www.doczj.com/doc/2b3947756.html, 温馨提示：安装调试前，请仔细阅读用户手册！！ TS-L300型 用户手册 量程： 仪表工作电压： 杭州拓胜自动化仪表有限公司 超声波液位计
超声波液位计 超声波液位计保修卡回执 用户名称 联系地址 联系人联系电话 产品型号产品编号 验收日期安装负责人…………………………………………………………………… 超声波液位计保修卡说明 产品型号产品编号 验收日期安装负责人 保修政策： ●用户在维修时请出示保修卡。在保修期内因正常使用出现的故障，可凭 保修卡享受规定的免费保修。 ●保修期限：本公司产品保修期由验收日期起算十二个月内。 以下情况不在免费保修范围内： ●产品或其部件已超出免费保修期。 ●因使用环境不符合产品使用要求而导致的硬件故障。 ●因不良的电源环境或异物进入设备所引起的故障或损坏。 ●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。 ●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。 擅自拆机修理或越权改装或滥用造成的故障或损坏。 限制说明： ●请用户妥善保存保修卡作为保修凭证，遗失不补。 本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。 7 超声波液位计 目录 1概述 (1) 2 技术指标 (1) 3仪表安装 (2) 3.1仪表外形尺寸 (2) 3.2仪表接线 (2) 3.3安装参数含义 (3) 3.4仪表安装原则 (3) 3.5安装注意事项 (4) 4仪表调试 (4) 4.1键盘说明 (4) 4.2 参数的设置 (4) 4.2.1 液位标定 (4) 4.2.2 20mA设置 (5) 4.2.3探头高度 (5) 4.2.4显示模式设置 (5) 4.4.7 P--Multi菜单 (6) 超声波液位计保修卡回执 (7)
海南炼油厂 SAAB ROSEMOUNT雷达液位计的 机械安装要求 RTG39SB0S0AS013000RS-6021CQ052-4E （16 台）: 请参阅图纸 9150072-986, 9150072-988, 9150072-924, 9150072-925 Tag No: 4500-LT-0101A, 4500-LT-0102A, 4500-LT-0103A, 4500-LT-0104A, 4500-LT- 0105A, 4500-LT-0106A, 4500-LT-0107A, 4500-LT-0108A, 4500-LT-0109A, 4500-LT- 0110A, 4500-LT-0111A, 4500-LT-0112A,// 3900-LT-0101A, 3900-LT-0102A, 3900-LT- 0103A, 3900-LT-0104A 1）3960雷达液位计要求安装在内径等于102.3毫米，壁厚6毫米的导波管内。 导波管的安装垂直偏差小于+/-0.5度。 2）导波管上每相隔500毫米钻一个内径20毫米的平衡孔，平衡孔的偏心度在 0.5度之内。导波管段与段的焊接为套焊方式, 间隙小于1毫米, 偏心度在1 度之内, 直线度在0.5: 100之内。导波管内壁要求光滑，无毛刺。 3）安装雷达的导波管顶端法兰应配合ANSI 4” 300LB设备法兰，并且预先在 该法兰上沿着导波管平衡孔中心线的方向作出标记，此标记要与仪表法兰上 的标记孔对齐。该法兰的安装水平偏差小于+/-1度。在导波管上距离安装法 兰2.5米左右的位置安装参考针. 4）导波管底部需制作一个支撑架，与导波管的间隙为15~30毫米，减少进料时湍流的冲击。 5）导波管底部需安装反射板和校验环。（SAAB ROSEMOUNT提供反射板和 校验环） RTG39SB0S02M013003RS-5013A1000-1C (4台): 请参阅图纸9150070- 941, 9240003-987 Tag No: 4400-LT-0101, 4400-LT-0102, 4400-LT-0103, 4400-LT-0104
KOE超声波液位计用户使用手册
目录 一、概述。。。。。。。。。。。。。。。。。。。。。。2 二、产品特色。。。。。。。。。。。。。。。。。。2 三、技术参数。。。。。。。。。。。。。。。。。。3 四、菜单操作及参数设置。。。。。。。。3 五、安装方法及使用注意事项。。。。8 六、接线示意图。。。。。。。。。。。。。。。。10 七、疑难现象及处理方法。。。。。。。。12 八、本机接线定义。。。。。。。。。。。。。。14 九、产品合格证。。。。。。。。。。。。。。。。15 十、产品保修记录卡。。。。。。。。。。。。16
一、概述 超声波物位仪https://www.doczj.com/doc/2b3947756.html,是一台博采众长，吸取了国内外多种物位仪优点。实现了全数字化，人性化设计理念的通用型物位仪，具有完善的物位测控，数据传输和人机交流功能。主芯片采用进口工业级单片机，数字温度补偿等…相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，模拟量，开关量及RS485输出任选，可方便与主机连接。外壳采用铝合金防水外壳，探头部分选用PP或不锈钢头，壳体小巧且相当坚固。其电路主板采用优质贴片元器件，贴片式键盘，使产品性能更稳定可靠。因此可广泛应用于与料位，液位测控相关的各个领域。 二、产品特色 ●电压适应范围宽，12-24 V的直流电压内工作。 ●具有手动恢复出厂设置功能。 ●设定比重参数后，能直接显示出容器内重量。 ●在选择电流或电压输出时，可任意调整其输出范围。 ●具有增值/差值测距选择，既可测距离也可测物位。 ●可在工作中自动关闭显示，以节省整机耗电。 ●具有1-15级发射脉冲强度，可根据工况设定。 ●具有满量程起点和终点任意设置功能。 以下各项定货时选购 ●4组限继电器开路控制输出设定，用于料位、液位控制。 ●4～20mA电流输出，RS485串行数据输出 ●选择PC串口输出及转换附件，可直接与PC机组网。
导波雷达液位计变送器的安装调试 污水处理污水池液位（VEGA Hart协议） 1、原理：雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz- 3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。 2、导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。发射－反射－接收是导波雷达料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。 即：h=H–vt/2 式中h为料位；H为槽高；v为雷达波速度；t为雷达波发射到接收的间隔时间。 3、安装应注意的问题（１）当测量液态物料时，传感器的轴线和介质表面保持垂直；当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。（２）尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置（因为障碍装置越近，虚假反射信号越强）。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。（３）要避开进料口，以免产生虚假反射。（４）传感器不要安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近安装，最佳安装位置在容器半径的１／２处。（５）要避免安装在有很强涡流的地方。如：由于搅拌或很强的化学反应等，建议

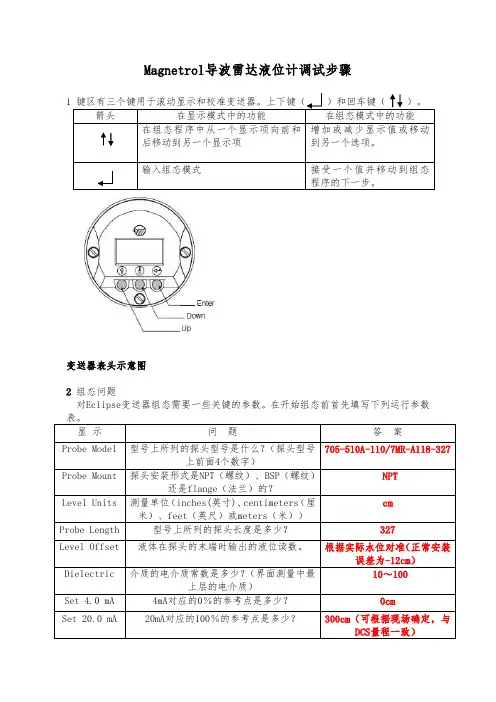

Magnetrol导波雷达液位计调试步骤 变送器表头示意图 2 组态问题 对Eclipse变送器组态需要一些关键的参数。在开始组态前首先填写下列运行参数
