锻造和铸造铜及铜合金
状态表示方法
ASTMB601－01
16日1．
1.1
2.
3.
3.1 有关铜及铜合金的术语参见标准B 846。
4. 意义和用法
4.1 意义－－铜及铜合金产品状态采用字母和数字混合的表示方法。
4.2 用法－－字母和数字混合来表示产品的状态用于技术标准和数据发布中。
4.2.1 字母表示生产产品的一种加工过程。如“H”表示采用冷加工。
注1－这些字母经常与其它产品的状态表示方法相同。
5. 状态分类
5.1 退火态，O－通过退火方法生产的以满足机械性能要求的状态。
5.2 退火态，OS－通过退火方法生产的以满足标准或特殊晶粒度要求的状态。
5.3 加工态，M－通过铸件的初加工和热加工以及其它控制方法生产的产品的状态。
5.6.5 拐点热处理状态，TX－通过拐点硬化合金的拐点热处理而生产的状态。
5.6.6 冷加工和沉淀热处理状态，TH－用已经进行固溶热处理，冷加工和沉淀热处理的合金生产的状态。
5.6.7 冷加工和拐点热处理状态，TS－用已经进行固溶热处理，冷加工和拐点热处理的合金生产的状态。
5.6.8 加工硬化状态，TM－通过冷加工结合沉淀热处理或拐点热处理而供货的材料状态。
5.6.9 沉淀热处理或拐点热处理和冷加工状态，TL－通过对沉淀热处理或拐点热处理合金进行冷加工而生产的状态。
沉淀热处理或拐点热处理，冷加工，和消除热应力状态，TR－通过对沉淀热处理和拐点热处理消除热应力合金进行冷加工而生产的状态。
6.
6.1.1 退火以满足机械性能，O：
6.2 冷加工状态，H：
6.2.1 冷加工状态用于满足基于冷轧或冷拉的标准要求，H：
6.2.2 冷加工状态用以满足基于特殊产品状态名称的标准要求。H：
6.3.2 拉拔和消除应力，HR：
6.3.3 冷轧和定制强化，HT：
6.5.3 固溶热处理和冷加工，TD：
6.5.4 固溶热处理和沉淀热处理，TF：
6.5.9 沉淀热处理或拐点热处理和冷加工，TL：
沉淀热处理或拐点热处理，冷加工，和消除热应力，TR：
6.6.2 焊接管材退火，WO：
6.6.5 焊接管，冷拉，和消除应力，WR：
铜及铜合金的熔炼工艺特性及操作要点 铜及铜合金的熔炼是什么？铜及铜合金的熔炼工艺特性是什么？操作要点又有哪些呢？首先来看熔炼定义：熔炼是铸造生产工艺之一。将金属材料及其它辅助材料投入加热炉溶化并调质，炉料在高温(1300～1600K)炉内物料发生一定的物理、化学变化，产出粗金属或金属富集物和炉渣的火法冶金过程。炉料除精矿、焙砂、烧结矿等外，有时还需添加为使炉料易于熔融的熔剂，以及为进行某种反应而加入还原剂。此外，为提供必须的温度，往往需加入燃料燃烧，并送入空气或富氧空气。粗金属或金属富集物由于与熔融炉渣互溶度很小和密度差分为两层而得以分离。富集物有锍、黄渣等，它们尚须经过吹炼或其他方法处理才能得到金属。 铜及铜合金的熔炼图1 常见铜及铜合金的熔炼工艺特性及操作要点： 黄铜熔炼工艺特性及操作要点： 1）锌的除气和脱氧性能很好，操作中加入脱氧剂铜-磷的目的，主要是改善合金的流动性； 2）含锌大于20％的黄铜，一般可按喷火次数作为实际出炉依据； 3）尽量低温加锌，高温捞渣，以减少熔炼损耗； 4）以冰晶石作熔剂的合金，冰晶石加入量约为炉料重量的0.1％； 5）铁以Cu-Fe或Al-Fe中间合金加入，易氧化元素如砷、铍等与铜制成中间合金加入。
青铜熔炼工艺特性及操作要点： 1）青铜宜采用中频感应电炉熔炼，硅砂或镁砂炉衬，但用有芯感应炉熔炼铝青铜时，最好使用中性或碱性炉衬； 2）硅青铜、锡锌铅青铜吸气性强，应使用煅烧木炭作覆盖剂，装料后立即加入足够木炭，直到浇铸完毕不再向炉内添加木炭。 铜及铜合金的熔炼图2 白铜熔炼工艺特性及操作要点： 1）白铜宜采用工频或中频感应电炉熔炼，硅砂或镁砂炉衬； 2）为提高普通白铜的热塑性，可加入钛、锆作变质剂。 3）装料时如炉内残留铜水过少，镍、铁不易熔化时，允许先加入少量紫铜以加速熔化。 镍和镍合金熔炼工艺特性及操作要点： 1）镍和镍合金采用中频或高频感应电炉熔炼，高铝砂或镁砂炉衬； 2）为提高纯镍和镍合金的热塑性，细化晶粒，可加入少量钛作变质剂，在炉料全部熔化后加入； 3）加炭脱氧时，可用小块木炭慢慢加于液面，一次加入过多或过快易造成金属液上涨，甚至外溢。木炭加入量视木炭与金属液反应情况而增减；
第一篇铸造有色合金及其熔炼思考题及参考答案 1.基本概念：屈服强度、抗拉强度、固溶强化、时效强化 屈服强度就是指金属对起始塑性变形的抗力；抗拉强度是代表最大均匀塑性变形抗力的指标；固溶强化是指形成固溶体使合金强化的方法；时效强化是指通过热处理利用合金的相变产生第二相微粒，造成的强化。 2.金属材料的强化机制主要有哪些，对强度和塑性有什么影响？ 晶界强化、固溶强化、分散强化、形变强化、复合强化。形变强化与粒子强化在强度提高时，塑性会显著降低；固溶强化在强度提高时塑性还能保持较好的水平；晶界强化时，细化晶粒提高强度也改善塑性。 3.铸造合金的使用性能有哪些？ 机械性能、物理性能和化学性能 4.铸造合金的工艺性能有哪些？ 铸造性能、熔炼性能、焊接性能、热处理性能、机加工性能 5.基本概念：变质处理、机械性能的壁厚效应 所谓变质处理是在熔融合金中加入少量的一种或几种元素（或加化合物起作用而得），改变合金的结晶组织，从而改善合金机械性能。这种随铸件壁厚增加而使机械性能下降的现象，称为机械性能的壁厚效应。 6.铝硅合金进行变质处理的原因及方法？ 原因：铝硅合金中的硅相在自发非控制生长条件下会长成粗大的片状，这种形态的脆性相严重割裂基体，大大降低合金的强度和塑性，为了改变这种状况，必须进行变质处理。方法：生产上常在合金液中加入氟化纳与氯盐的混合物来进行变质处理，加入微量的纯钠也有同样效果。 7.镁、铜、铁和锰对铝硅合金组织和性能的影响？ 1）镁：少量的镁，即能大大提高抗拉和屈服强度，随着镁量增加，强化效果不断增大，强度急剧上升，而塑性下降；2）铜：使铝硅合金强度显著增加，但伸长率下降，提高合金的热强性；3）铁：恶化了合金的机械性能，特别是塑性，
铜合金性能及用途 1 H59 普通黄铜；价格最便宜，强度、硬度高而塑性差，但在热态下仍能很好地承受压力加工，耐蚀性一般，其他性能和H62相近。用于一般机器零件、焊接件、热冲及热扎零件。 2 H62 普通黄铜；有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。此外价格便宜，是应用惯犯的一个普通黄铜品种。用于各种深引伸和弯折制造的受礼零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。 3 H63 普通黄铜；适用于冷态下压力加工，宜于进行焊接和钎焊。易抛光，是进行拉丝、扎制、弯曲等成型地主要合金。用于螺钉、酸洗用的圆辊等。 4 H6 5 普通黄铜；性能介于H68和H62之间，价格比H68便宜，也有较高的强度和塑性，能良好地承受冷、热压力加工，有腐蚀破裂倾向。用于小五金、日用品、小弹簧、螺钉、铆钉和机械零件。 5 H68 普通黄铜；有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。是普通黄铜中应用最为广泛的一个品种。用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、*等。 6 H70 普通黄铜；有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、*等。 7 H75 普通黄铜；有相当好的力学性能、工艺性能和耐蚀性能。能很好地在热态和冷态下压力加工。在性能和经济上居于H80、H70之间。用于低载荷耐蚀弹簧。 8 H80 普通黄铜；性能和H85相似，但强度较高，塑性也较好，在大气、淡水及海水中有较高的耐蚀性。用于造纸网、薄壁管、波纹管及房屋建筑用品。 9 H85 普通黄铜；具有较高的强度，塑性好，能很好地承受冷、热压力加工，焊接和耐蚀性能也都。用于冷凝和散热用管、虹吸管、蛇形管、冷却设备制件。 10 H90 普通黄铜；性能和H96相似，但强度较H96稍高，可镀金属挤途敷珐琅。用于供水及排水管、奖章、艺术品、水箱带以及双金属片。 11 H96 普通黄铜；强度比紫铜高（但在普通黄铜中，她是最低的），导热、导电性好，在大气和但是中有高的耐蚀性，且有良好的塑性，易于冷、热压力加工，易于焊接、锻造和镀锡，无应力腐蚀破裂倾向。在一般机械制造中用作导管、冷凝管、散热器管、散热片、汽车水箱带以及导电零件等。 12 HA159-3-2 铝黄铜；具有高的强度；耐蚀性是所有黄铜中最好的，腐蚀破裂倾向不大，冷态下塑性低，热态下压力加工性好。用于发动机和船舶业以及其它在常温下工作的高强度耐蚀件。 13 HA160-0-1 铝黄铜；具有高地强度，在大气、淡水和海水中耐蚀性好，但对腐蚀破裂敏感，在热态下压力加工性好，冷态下可塑性低。用于要求耐蚀地结构零件，如齿轮、蜗轮、衬套、轴等。 14 HA166-6-3-2 铝黄铜；为耐磨合金，具有高的强度、硬度和耐磨性，耐蚀性也较好，但有腐蚀破裂倾向，塑性较差。为铸造黄铜的移植品种。用于重负荷下工作重固定螺钉的螺母及大型蜗杆；可作铝青铜QA110-4-4的代用品。 15 HA167-2.5 铝黄铜；在冷态、热态下能良好地承受压力加工，耐磨性好，对海水地耐蚀性尚可，对腐蚀破裂敏感，钎焊和镀锡性能不好。用于船舶抗蚀零件。 16 HA170-1.5 铝黄铜；性能与HA177-2接近，但加入少量砷，提高了对海水的耐蚀
锻造和铸造铜及铜合金 状态表示方法 ASTMB601－01 16日1． 1.1 2. 3. 3.1 有关铜及铜合金的术语参见标准B 846。 4. 意义和用法 4.1 意义－－铜及铜合金产品状态采用字母和数字混合的表示方法。 4.2 用法－－字母和数字混合来表示产品的状态用于技术标准和数据发布中。 4.2.1 字母表示生产产品的一种加工过程。如“H”表示采用冷加工。
注1－这些字母经常与其它产品的状态表示方法相同。 5. 状态分类 5.1 退火态，O－通过退火方法生产的以满足机械性能要求的状态。 5.2 退火态，OS－通过退火方法生产的以满足标准或特殊晶粒度要求的状态。 5.3 加工态，M－通过铸件的初加工和热加工以及其它控制方法生产的产品的状态。 5.6.5 拐点热处理状态，TX－通过拐点硬化合金的拐点热处理而生产的状态。 5.6.6 冷加工和沉淀热处理状态，TH－用已经进行固溶热处理，冷加工和沉淀热处理的合金生产的状态。 5.6.7 冷加工和拐点热处理状态，TS－用已经进行固溶热处理，冷加工和拐点热处理的合金生产的状态。
5.6.8 加工硬化状态，TM－通过冷加工结合沉淀热处理或拐点热处理而供货的材料状态。 5.6.9 沉淀热处理或拐点热处理和冷加工状态，TL－通过对沉淀热处理或拐点热处理合金进行冷加工而生产的状态。 沉淀热处理或拐点热处理，冷加工，和消除热应力状态，TR－通过对沉淀热处理和拐点热处理消除热应力合金进行冷加工而生产的状态。 6. 6.1.1 退火以满足机械性能，O：
6.2 冷加工状态，H： 6.2.1 冷加工状态用于满足基于冷轧或冷拉的标准要求，H： 6.2.2 冷加工状态用以满足基于特殊产品状态名称的标准要求。H：
铸造合金及其熔炼论文正文 这本书主要向我们介绍了有关铸造方面的绝大多数内容，用三篇共十七章的篇幅来具体的为我们所了解，主要包括：铸铁及其熔炼，铸铸钢及其熔炼，铸造非铁合金及其熔炼。 第一篇主要内容有：铸铁的结晶及组织的形成、灰铸铁、强韧铸铁、特种性铸铁以及铸铁的熔炼；接着第二篇又介绍了铸造碳钢、铸造低碳合金钢铸造高合金钢、电弧炉炼钢、感应电炉炼钢和钢的卢外精炼；最后第三篇章讲了铝合金的铸造、铸造铝合金的熔炼、铸造铜合金铸造铜合金的熔炼以及铸造锌合金以及熔炼。 1按铸铁的断口特征分类 灰口铸铁：断口呈灰色或暗灰色； 白口铸铁：断口呈银白色； 麻口铸铁：断口呈灰色与银白色交错。 2按铸铁中石墨的存在形式或形态分类 灰铸铁：铸铁中的石墨呈片状；灰铸铁按其生产过程中是否进行孕育处理又可分为：普通灰铸铁（未进行孕育处理）和孕育铸铁（进行孕育处理） 蠕墨铸铁：铸铁中的石墨呈蠕虫状； 球墨铸铁：铸铁中的石墨呈球状； 可锻铸铁：经石墨化退火后铸铁中的石墨呈团絮状。 最主要的是掌握铸铁和铸钢的组织、分类、热处理、性能、铸造方式以及如何保护的措施等等。 铸造行业及铸造技术的现状
中国已是制造大国，铸件年产量已达到1987万t，是世界铸件生产第一大国。2002年中国二重集团公司成功地浇注了特大型轧钢机机架铸件，总共冶炼、浇注钢液730t。中国的铸造行业与国外工业发达国家相比，仍有差距。例如，重大工程的关键铸件如长江三峡水轮机的第一个铸造拼焊结构的叶轮重426t仍从加拿大进口，价值为960万美元；航空发动机及其它重要的动力机械的关键铸件如燃汽轮机高温合金单晶体叶片的铸造技术尚有待突破，中国铸件仍然是以普通灰铸铁为主，铝和镁合金及球墨铸铁的占有比例远不及美国。 铸铁的发展前景 （1）加强高强度薄壁灰铸铁生产技术的开发 低成本和良好的铸造性能是灰铸铁的主要优势，所以灰铸铁已广泛应用于汽车、内燃机、农机、压缩机和市政建设等领域。今后制约灰铸铁件增长和发展的主要因素之一是轻量化，铸铁轻量化将为铸铁工业注入新的活力，今后应加强高强度薄壁灰铸铁的生产技术的开发。 （2）进一步推广使用球墨铸铁 随着我国汽车工业和铸管工业的发展，以及随着我国球墨铸铁生产水平的提高，应用领域的拓宽，预计进入21世纪，我国球铁件产量必将有大幅度的增长，应进一步扩大等温淬火球墨铸铁在承受强载荷工况机械零件和耐磨件上的应用。推广铸态球墨铸铁，节约能源，降低生产成本。 （3）扩大蠕墨铸铁的应用 蠕墨铸铁是一种新型材料,它的强度、塑韧性高于灰铸铁,铸造性能优于球墨铸铁,具有优良的耐热疲劳性能和导热性能,可在柴油机缸盖和排气管、液压阀、机床床身、钢锭模、玻璃模具等铸件上推广应用。
C36000铅黄铜 C36000延展性好，深冲性能好。应用于钟表零件、汽车、拖拉机及一般机器零件。 铅黄铜切削加工性能优良，有高的减摩性能，用于钟表结构件及汽车拖拉机零件。 C36000化学成分： 锌(Zn)余量,铅(Pb)2.4～3.0,铝(Al)≤0.5,铁(Fe)≤0.10,锑(Sb)≤0.005,磷(P)≤0.01,铋(Bi)≤0.002,铜(Cu)62.0～65.0,杂质总和％≤0.75 ANK20无氧红铜 产品说明： 无氧红铜(Oxygen-free copper) 型号：ANK-20 Madel:ANK-20 标准：JIS-C1020P 制造工艺：冷拔/冷轧/热轧 产品特点：结构致密均匀，无气孔，砂眼，纯度高损耗小，导电导热延伸性能均佳，含氧量低于0.002%，性能优越，是精密模具放电加工的最佳之选. 产品应用：适用于各种高精密模具的放电加工材料或高压电气开关等电器配件 相关参数：硬度为HV86-102导电率大于等于59ms/m比重约8.9g/cm3 提供板材、棒材、异型件加工 ANK570钨铜合金 钨铜合金(Tungsten copper) 型号:ANK-5-70(ANK-是型号70表示钨含量约为70%) Model:ANK-5-70 产品特性:铜钨合金综合铜和钨的优点,高强度/高比重/耐高温/耐电弧烧蚀/导电电热性能好/加工性能好,ANK钨铜采用高质量钨粉及无氧铜粉,应用等静压成型(高温烧结账-渗铜, 保证产品纯度及准确配比,组织细密,性能优异.) 提供板材、棒材、触点材、焊轮、电子封装片、异型件 产品应用:应用于高硬度材料及溥片电极放电加工,电加工产品表面光洁度高,精度高,损耗低,有效节约材料。有钨60/钨70/钨85/钨90可供选择。 主要参数:密度G/cm3(13.9)抗拉强度Mpa(≥680 )硬度HV(≥186 )硬度软化温度℃(≥1000)导电率IACS(%)(≥42 )热导率W/mk(247 )库存板、棒材供客户选择 CuCrZr铬锆铜 铬锆铜（CuCrZr）化学成分（质量分数）%（ Cr:0.25-0.65， Zr:0.08-0.20）硬度（HRB78-83）导电率 43ms/m 软化温度550℃ 特点：具有较高的强度和硬度，导电性和导热性，耐磨性和减磨性好，经时效处理后硬度、强度、导电性和导热性均显著提高，易于焊接。广泛用于电机整流子，点焊机，缝焊机，对焊机用电极，以及其他高温要求强度、硬度、导电性、导垫性的零件。用制作电火花电极能电蚀出比较理想的镜面,同时直立性能好,能完成打薄片等纯红铜难以达到的效果对钨钢等难加工材质表现良好，铬锆铜有良好的导电性，导热性，硬度高，耐磨抗爆，抗裂性以及软化温度高，焊接时电极损耗少，焊接速度快，焊接总成本

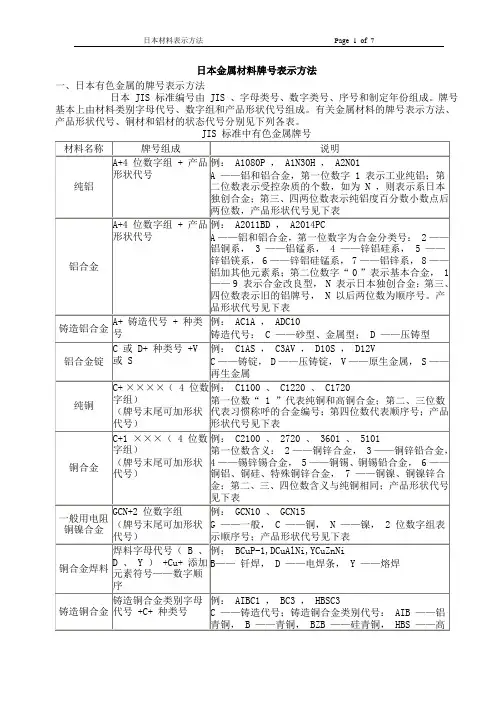

表3铜及铜合金数字代号编号范围
S----砂型铸造; J----金属型铸造; R----熔模铸造; K----壳型铸造; Y----压力铸造; L1----离心铸造; La----连续铸造; B----变质处理; F---铸态; T1----人工时效; T2----退火; T4---淬火+自然时效; T5----淬火和不完全时效; T6----淬火和完全时效; T7----淬火和稳定回火; T8----淬火和软化回火; 4. 铸造铜合金的主要化学成分及机械性能(表4, 表5 ,表6),
5.4. 炉料计算程序;(铝合金和铜合金); 5.4.1.明确熔炼任务. 5.4.1.1根据所需合金要求选定配料成分. 5.4.1.2所需合金液的重量,(每坩锅熔炼合金重量) 5.4.1.3所用炉料的成分和回炉料用量,(包括中间合金) 5.4.2明确元素的烧损E,即各元素的烧损量%. 5.4.3计算(包括烧损)100公斤炉料各元素的需要量Q, Q=a/(1-E) (公斤) α-合金中计算元素成分的百分含量(%), E—元素的烧损量(%) 5.4.4根据熔制合金的实际重量W, 计算各元素的需要量A, A=Q×W/100 (公斤) 5.4.5计算在回炉料中各元素的含量B(公斤), B=G×a (公斤) G—回炉料加入量(公斤), a—回炉料中各元素的含量(%) 5.4.6计算应补加的新元素重量C; C=A-B (公斤) 5.4.7计算中间合金的需要量D; D=C/F (公斤), F—中问合金中元素的百分含量. 5.4.8中间合金中所带入的主要元素计算, (铜合金中的铜,铝合金中的铝) Cu(Al)=D-C
《材料的制备技术与实践课程-金属材料》 金属材料的熔炼和浇铸部分实验报告 一、实 验目的 金属 材料的熔炼和铸造 作为金属材料使用 最为广泛的成型方 法之一，在工业零件， 尤其是大型零件的 制备中具有不可替代的地位。本实验通过对有色合金进行熔炼浇注，了解铸造的整个流程，对金属的铸造有直观的认识。 二、实验方法 实验步骤： 1. 坩埚熔炼炉的使用 本实验使用电阻坩埚熔炼炉，主要包括两个部分：加热部分-电阻丝加热熔炼炉和控温部分-控温继电器。 打开总电源，在控温继电器的显示屏幕上显示有两个数字，红色的数字为当前熔炼炉炉内温度，绿色数字为设定的加热保温温度。待继电器示数稳定后，实验名称 金属材料的熔炼和浇铸部分 时间地点 2015年12月 23 日 材料学院325室 指导教师 王军、严彪 专业班级 无机 班 级 无机班 学生姓名 沈 杰 学 号 1531519
对加热温度进行设置。 点击按钮，设定数字变为4位数并闪动，点击按钮，选择要改变的位置，按进行调节，直到设定为想要的温度。点击按钮，确定加热保温温度。打开加热电源后，电流表显示有加热电流，说明已经开始加热。到达温度后保温一段时间，直至坩埚内金属熔化为液态。 2.金属浇注的方法 关闭加热电源，打开熔炼炉炉盖，用铁钳将坩埚从熔炼炉中取出，慢慢倾倒坩埚，使得里面的金属溶液慢慢流入模具中，充满整个形腔。将模具静置，待其冷却后卸模取样。 注意事项： 金属浇注是高温操作，必须注意安全，必须穿戴白帆布工作服和工作皮鞋。严格按照操作流程，预防危险。浇注前，必须清理浇注行进通道，防止摔倒。浇注时必须切断加热电源。在浇注前对模具进行预烘，防止模具中残留水分导致金属溶液飞溅。 三、思考题 1、铸造时温度的选择有什么要求？ 铸造过程中温度的选择至关重要：过高温度浇注易造成粘砂、铁夹砂、缩孔、缩松、热裂、跑火、局部氧化、尺寸不合格、反应性气孔偏多等缺陷；过低温度浇注易造成：浇不足、冷隔、过渡圆角偏大、夹渣、夹砂、析出性气孔偏多等缺陷。
铜及铜合金的金相组织分析一）结晶过程的分析 结晶是以树枝状的方式生长，树枝状的结晶容易造成夹渣外，通常形成显微疏松。 取决于模壁的冷却速度外，还取决于合金成分、熔化与浇注温度等。 （二）宏观分析中常见缺陷 在浇注过程中往往产生缩孔、疏松、气孔、偏析等缺陷。 浇注温度和浇注方式的影响，铸锭、紫铜中容易出现气孔和皮下气孔。 由于合金元素的熔点、比重不一，熔炼工艺不当造成铸锭的成分偏析。 铸造时热应力可产生裂纹。 浇注工艺不当（浇注温度过低），浇注时金属液的中断会造成冷隔。 （三）微观分析 与铜相互作用的性质，杂质可分三类： 1. 溶解在固态铜中的元素（铝、铁、镍、锡、锌、银、金、呻、锑）。 2. 与铜形成脆性化合物的元素（硫、氧、磷等）。 3. 实际上不溶于固态铜中与铜形成易熔共晶的元素（铅、铋等）。 铋与铜形成共晶呈网状分布于铜的基体上，淡灰色。 铅含量很少时和铋一样呈网状分布于晶界，其颜色为黑色； 铅含量大时在铜的晶粒间界上呈单独的黑点。 暗场观察：铅点呈黑色，孔洞为亮点。 硫与氧的观察：均与铜形成化合物（Cu2S、Cu2O），又以共晶形式（Cu2S+ Cu、 Cu2O+ Cu）分布在铜的晶界上。 氯化高铁盐酸水溶液浸蚀：Cu2O变暗，Cu2S不浸蚀。 偏振光观察：Cu2O呈暗红色。 QJ 2337-92 铍青铜的金相试验方法 金相分析晶粒度检测金属显微组织分析，晶粒度分析，GB/T 6394-02 金属平均晶粒度测定方法 ASTM E 112-96（2004） 金属平均晶粒度测定方法
YS/T 347-2004 铜及铜合金平均晶粒度测定方法 GB/T13298-91 金属显微组织检验方法 GB/T 13299-91 钢的显微组织评定方法 GB/T 10561-2005 钢中非金属夹杂物含量的测定标准评级图显微检验法 ASTM E45-05 钢中非金属夹杂物含量测定方法 GB/T 224-87 钢的脱碳层深度测定方法 ASTM E407-07 金属及其合金的显微腐蚀标准方法 GB/T 226-91 钢的低倍组织及缺陷酸蚀检验方法 GB/T 1979-2001 结构钢低倍组织缺陷评级图 GB/T 5168-85 两相钛合金高低倍组织 GB/T 9441-1988 球墨铸铁金相检验 ASTM A 247-06 铸件中石墨微结构评定试验方法 GB/T 7216-87 灰铸铁金相 EN ISO 945:1994 石墨显微结构 GB/T 13320-07 钢质模锻件金相组织评级图及评定方法 CB 1196-88 船舶螺旋桨用铜合金相含量金相测定方法 JB/T 7946.1-1999 铸造铝合金金相 铸造铝硅合金变质 JB/T 7946.2-1999 铸造铝合金金相 铸造铝硅合金过烧 JB/T 7946.3-1999 铸造铝合金金相铸造铝 氧是铜中最常见的杂质，可产生氢脆。所以含氧量应严格规定。 1、金属平均晶粒度【001】金属平均晶粒度测定… GB 6394-2002 自动评级【010】铸造铝铜合金晶粒度测定…GB 10852-89
《铸造合金及其熔炼》课程标准 030705 一、课程描述 《铸造合金及其熔炼》是材料成型及控制专业核心课程。 通过该理论课程与实践课程的学习，使学生基本掌握本门课程的科学原理和技能，最终能够运用所学知识确定材料的性能、结构与应用的要求，制定合理的生产工艺；使学生掌握铸造合金的组织特点及其形成过程；能够分析各种铸造合金的工艺因素、金相组织和其机械性能的关系；具备制定和控制各项工艺因素，获得满意的金相组织和各种性能的知识和技能；了解铸造合金的凝固过程、工艺因素、金相组织和其机械性能的关系及不同合金凝固过程中的共性；掌握铸造合金的各种熔炼技术和工艺以及其与金属液质量、铸件质量的关系；了解近年来铸造合金及熔炼领域内的发展；培养学生分析问题、逻辑推理和创新能力，具有比较熟练地运用铸造合金及熔炼基本理论去分析解决实际生产问题的能力，成为能够适应工程实践要求的高素质技能型专门人才。 开课学期：5；总学时102；理论学时72；讲课60；课堂实训12；课程设计30；学分为：6。 二、课程目标 1、素质目标： 1）具有良好的职业道德、爱岗敬业、团队协作能力与实训创新能力； 2）有一定的自我学习能力和吸收新技术、新知识的意识； 3）具有较强的安全和环保意识； 2、知识目标： 1）掌握各种铸铁的概念及其应用场合，铸铁的金相组织及机械性能特点等基础知识； 2）掌握铸铁的一次结晶过程的主要特点及对组织形成的影响和二次结晶过程等理论识； 3）掌握各种铸铁的生产工艺，提高铸铁强度性能的途径及铸铁各种常见缺陷的特征、形成原因及防止措施；
4）了解冲天炉熔炼的基本原理、结构、工艺和方法，冲天炉内炉气性质与温度分布规律、炉内热交换规律及其影响因素等知识； 5）掌握强化冲天炉熔炼过程的途径、冲天炉熔炼过程的控制方法及常用仪器设备方面的知识； 6）了解铸造碳钢的结晶组织对性能的影响规律及铸造碳钢的牌号及性能； 7）了解高强韧性铸造合金钢、铸造高合金钢的牌号及性能特点及应用场合； 8）掌握铸造抗磨钢组织、性能特点及生产工艺。了解碱性电弧炉氧化法炼钢的工艺过程； 9）掌握铸造特种钢的组织特点及与性能的关系；重点掌握高锰钢的铸态、热处理态的组织特点及性能的差异； 10）了解和掌握碱性电弧炉氧化法炼钢的工艺过程; 11) 了解中频感应电炉、电阻坩埚炉熔炼、浇注工艺、机械化及自动化铸造技术; 3、能力目标： 1）熟悉铸铁的金相组织及机械性能特点，能够根据铸件材料的性能、结构与应用的要求，制定合理的生产工艺； 2）具备根据铸造合金的组织特点及其形成过程，分析各种铸造合金的工艺因素、金相组织和其机械性能的关系； 3）具备制定和控制各项工艺因素，获得满意的金相组织和各种性能的能力； 4）熟悉和掌握铸造合金的凝固过程、工艺因素、金相组织和其机械性能的关系及不同合金凝固过程中的共性； 5）掌握铸造合金的各种熔炼技术和工艺以及其与金属液质量、铸件质量的关系； 6）掌握强化冲天炉熔炼过程的途径、冲天炉熔炼过程的控制方法及常用仪器设备； 7）掌握铸钢熔炼的主要设备、加热原理，常见的各种熔炼方法的特点及碱性电弧氧化法炼钢的工艺过程及特点；
铜合金在浇铸时各元素的作用 微量元素进入铜是不可避免的，由于元素特性的不同，可以不固溶于铜、微量固溶、大量固溶、无限互溶，固溶度随温度下降而激烈降低、固相下有复杂相变等，因此对铜性能的影响千差万别.现对各元素对铜性能的影响分别加以介绍。 氢在铜中的行为是人们正在研究的课题，氢与铜不形成氢化物，氢在液态和固态铜中的溶解度随着温度升高而增大，特别是在液态铜中有很大的溶解度，在凝固时，会在铜中形成气孔，从而导致铜制品的脆性和表面起皮；在固态铜中，氢以质子状态存在，氢的电子填充铜原子的S层轨道，形成质子型固溶体，氢对铜的性能虽然影响甚微，但氢对铜及铜合金来说是有害的，含氧铜在氢气中退火时会产生裂纹，即“氢病”，原因是发生Cu2O+H2、2Cu+H2O反应，产生的水蒸气会造成气孔和裂纹；各种元素对氢在铜中的溶解度影响不一，其中N i、Mn等元素引起溶解度增加，P、Si等元素减少氢在铜中的溶解度，可以通过减少熔炼时间，调整成分，控制炉料中氢气含量，熔体表面采用木炭覆盖等办法减少铜中氢的含量。 氧在铜的生产过程中是不可避免的，其影响也非常重要，氧很少固溶于铜，10 65℃时为0.06%，600℃时为0.002%（重量比）；氧在铜中除极少易固溶外，均以Cu2O形式存在，铜的氧化物不固溶于铜，呈现Cu+Cu2O共晶组织，分布于晶界，共晶反应为：L含氧0.39%1065℃α含氧0.01%+Cu2O，亚共晶铜中的含氧量与共晶量成正比，可在显微镜下与标准图片比较来精确测定铜中的含氧量。 氧对铜及合金性能的影响是复杂的，微量氧对铜的导电率和机械性能影响甚微，工业铜具有很高的导电率，其原因是氧作为清洁剂，可以从铜中清除掉许多有害杂质，以氧化物形式进入炉渣，特别是能够清除砷、锑、铋等元素，含有少量氧的铜其导电率可以达到100-103%±ACS，高纯铜如6N铜在深冷条件下电阻值是相当低的。 电真空构件用铜应严格控制其中氧的含量，其原因是电真空器件需要在氢气中密封，铜中氧的存在会导致氢病发生，引起器件高真空环境破坏，因此电真空用铜应该是无氧铜，中国国家标准中规定无氧铜中含氧量小于20ppm，美国AS TM标准中规定为3ppm，为控制氧含量，在无氧铜生产中都应选择优质电解铜原料，在熔炼工艺中采取还原性气氛，加强熔池表面覆盖，一般使用木炭保护；
铜合金熔炼与铸锭 要得到合格的铜合金制品，必须先制得合格的铜、铜合金液。故此，铜合金的熔炼和铸造是获得优质铜合金制品和材料的关键工效之一。铜合金铸造成锭坯的常见缺陷，如力学性能不合格、气孔、氧化夹杂、偏析等。主要原因之一是熔炼工艺控制不当造成。所以，对铜合金液的质量有如下的要求。 ①必须严格控制铜合金的化学成份，要符合国家标准规定的指标。 ②铜合金液要纯净，不得含有气体和氧化物。 ③铜合金液不得过烧，不得有偏析。 要获得合格的合金液，除了严格控制熔炼工艺外，首要的是要有合格的原材料。在熔炼铜合金是所用的原材料有新金属、回炉料和中间合金。 1.1铜合金熔炼时的金属损耗和配料 1、我司黄铜用料：电铜、锌锭、光亮丝、纯漆线、Q料、拉伸料、普通角料（回料）、四类搭用料。 2、我司磷铜用料：镀白磷、镀锡紫铜、普磷、普紫铜。 3、熔炼时的金属损耗 金属熔炼损耗通常是指熔炼过程中，金属的挥发、氧化烧损、与炉衬作用的消耗等全部损耗的总和。 1）金属的挥发 在熔炼过程中，金属的挥发是难以避免的，尤其是一些易挥发的元素有所回因挥发损失过大致使控制成份发生困难；故在熔炼工艺上应视其情况采取相应的措施。 2）氧化烧损 熔融金属中合金元素的氧化烧损，与合金元素对氧的亲合力及含量有关，凡与氧的亲合力比基体金属大、表面活性强的金属，必然易烧损。 4、降低熔炼损耗的途径 ①用熔池面积小的炉子熔炼。 ②制定合理的工艺操作规程。易氧化、挥发的合金元素应制成中间合金在最后 加入，或在溶剂覆盖下溶化。 ③碎屑散料应打包。
④选用适宜的覆盖剂覆盖。 ⑤正确选用溶剂，同时采取高温扒渣或捞渣，降低渣中金属损耗。 5 配料原则与配料计算 1）配料原则 ①确定合金各组元的配料比及易耗组元的补偿量。 ②在保证合金的主要成份及杂质含量合乎国家标准的前提下，尽可能少用新金 属，以扩大低品位原料及回料的使用量。 ③在保证合金质量的前提下，对合金中贵金属尽可能按标准的下限含量配料。 ④为保证某些制品的特殊要求，在国家标准范围内科适当调整某些元素的含量， 及制度生产中实际控制的内部标准。 2）配料的计算 配料计算程序 一般计算程序是：首先算出100Kg所需的炉料，然后再根据所需投料量乘上倍数即可。具体计算过程如下： ①确定合计的平均化学成分，铜合金一般取牌号成分的平均值。 ②确定个成分的烧损率，烧损率应通过试验确定。 ③球场计入烧损量的各合金元素的需要量。 ④确定炉料组成。 ⑤求出回炉料中各成分的重量。 ⑥求出减去回炉料中各合金元素含量后尚需补充的用量。 ⑦求出各中介合金的用量。 ⑧求出尚需补充的新金属料的用量。 ⑨核算杂质含量。 ⑩写出配料单。 1.2熔炼炉的工作原理 我司熔炼设备分为立式半连续炉和水平连铸炉，其工作原理一致，均为有芯工频感应电炉。 有芯工频感应电炉，这种炉子是按变压器的原理构成的，一次线圈绕于铁芯上，二次线圈时与熔池连通的环形熔沟。当工业频率的交流电通过一次线圈时，在周围产生交流磁通，于是在作为二次线圈的金属熔沟中产生感应电动势，因而
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/2b3695779.html,）稀土对铜及铜合金四种性能的影响 1、稀土对铜及铜合金抗氧化性和耐腐蚀性能的影响 为了解决抗氧化性能和高电导率之间的矛盾，采用添加稀土金属作为铜及铜合金的合金元素。发现在适当加入量时，电导率不但没有降低反而略有提高，同时还发现铜中加入稀土 能明显改善抗氧化性能。关于在铜及铜合金中加入稀土后耐蚀性能均有不同程度的提高，对此现象的解释主要有: ①稀土的净化作用，消除铜基体中杂质。 ②在铜及铜合金表面形成致密的氧化层，阻止基体原子向外扩散和外部原子向内扩散。 ③提高铜及铜合金的腐蚀电位。 ④稀土的加入缩小了铜合金的结晶温度范围。 混合稀土的加入不仅可以改善锡黄铜的耐蚀性能，还可以改变锡黄铜的腐蚀形貌，不仅减小了易脱落层的厚度，同时也大大减小了渗透层的厚度。 2、稀土对铜及铜合金耐磨性能的影响 稀土和铜元素可以形成硬度较高、分布均匀的金属间化合物，这些化合物成为位错运动的阻力；而且稀土可以有效地改善夹杂物的存在形式和分布，减少其弱化晶界的可
能，减少了承受载荷时沿晶界开裂的几率，因而提高了耐磨性。含有稀土的铸造黄铜具有较高的硬度及良好的塑性及韧性，可以缩短跑合阶段的时间，延长稳定磨损的阶段，从而达到减少磨耗，延长工件使用寿命的目的。在高锰铝青铜中添加稀土，可使其干摩擦磨损减少20%左右，润滑摩擦磨损量减少50%左右。 3、稀土对铜及铜合金加工性能的影响 在铜合金中加入适量稀土金属，可以改善铜及铜合金的铸造性能。对不同种类的铜合金，加入稀土后流动性可提高30%～40%。对高锰铝青铜，稀土的加入量不超过0.15%时，流动性随稀土加入量的增加而增加。在高铅青铜(ZQPb25-5)中加入0.5%～1.0%混合稀土，HPb59-1铅黄铜中加入0.04%～0.05%混合稀土，均可以改善合金的偏析或逆偏析现象。添加0.01%～0.03%混合稀土可显著提高变形铅黄铜的高温延伸率，改善热加工性能，减轻或消除热轧开裂现象。加入稀土可使残余应力值降低，稀土在一定变形度范围内(<14%)可提高材料的冷变形能力。在变形铅黄铜中添加0.03%～0.05%的稀土，可大大改善其切削加工性能，尤为显著的是降低表面粗糙度、毛刺和刀具磨损。稀土添加剂对改善铜及其合金的焊接工艺性能具有很好的效果，焊缝金属中的杂质如微量Pb、Fe、Si、Bi可引起热裂纹，添加稀土元素将有效地防止这一倾向。 4、稀土对铜及铜合金机械性能和导电性能的影响 稀土对铜及铜合金机械性能的影响主要表现在硬度、强度、塑性等方面。稀土在纯铜中含量为0.1%～0.2%时，强度提高幅度较大，高于0.2%时强度提高缓慢。稀土对H68黄铜强度的影响有双重作用:一方面，稀土的固溶强化及净化作用，使料强度升高；而另一方面，当稀土加入量超过某一数值时，稀土的有害作用掩盖了有利作用，宏观表现为强度下降。 关于稀土对铜及铜合金导电性影响的机理是: 一方面，稀土的细化作用使铜晶粒细化，晶界增加，电散射几率增大，导致电阻率增大，导电性下降；
铜及铜合金的分类 第二章铜及铜合金的分类铜是人类最早使用的金属，自然界有自然铜存在，与其他金属不同，铜在自然界中既以矿石的形式存在，也同时以纯金属的形式存在，其应用以纯铜为主，同时其合合金也在工业等多个领域中广泛应用，工业上常将铜和铜合金分为四类，分别是：纯铜、黄铜、青铜和白铜。1.铜与铜合金的分类1.1按生产应用的方式（可分为二大类）形变铜与铜合金、铸造铜与铜合金对于压力加工专业来说，主要是和形变铜与铜合金打交道，因此，重点学习形变铜与铜合金。1.2铜与铜合金的名称：根据历史上形成的习惯，起的是某一种颜色的名称，它们是：紫铜——纯铜Cu黄铜——Cu-Zn合金青铜——锡青铜：Cu-Sn合金铝青铜：Cu-Al合金铍青铜：Cu-Be合金钛青铜：Cu-Ti合金白铜——Cu-Ni合金(有的铜合金叫做青铜，但合金的颜色并不真就是青色的。)2.纯铜纯铜的新鲜表面是玫瑰红色的，当表面氧化形成氧化亚铜Cu2O膜后就呈紫色，所以纯铜就常被称为紫铜。紫铜具有好的导电、导热、耐蚀和可焊等性能，并可冷、热压力加工成各种半成品，工业上广泛用于制作导电、导热和耐蚀．其结构、组织：2.2.1纯铜的成份、组织与性能2.1等器材。． 在金属学中学过，纯Cu的晶体[结构]是面心立方晶格（f、c、c），滑移系多，易塑性变形，塑性好。其组织由单一的铜晶粒组成。的最高纯度可达99.999%（三个9）工业纯Cu的纯度约为99.90～
99.96%杂质的存在相当于使纯铜的成份改变，这自然会引起一些性能的变化。虽纯Cu有一些性能几乎不受杂质的影响但导电率、机械性能却受杂质或晶4体缺陷的影响较大现在先综合看看工 业纯Cu的性能——2.2工业纯铜的性能2.2.1纯铜的性能优点：从纯铜的各种性能中我们可以总结出几条性能优点，从而可以明白为什么铜会以纯金属的形式得到这么广泛的应用。①优良的导电、导热性；∴Cu广泛用于：导电器（如：电线、电缆、电器开关）导热器（如：冷凝管、散热管、热交换器）②良好的耐蚀性；Cu具有极好的耐蚀性，且反应后表面有保护膜（铜绿）在普通的温度下，铜不太会与干燥空气中的氧气O2反应，但Cu能与CO2、SO2、醋发生作用，生成铜绿――碱式碳酸铜、碱式硫酸铜CuSO4·3(OH)2（深绿色）、碱式醋酸铜，这样铜的表面上就慢慢生成了一层保护膜。③有良好的塑性退火工业纯铜的拉伸延伸率δ≈50%，纯Cu易加工成材例：加工出来的细铜丝可细于头发丝（8丝）达4～5丝2.2.2纯铜的机械性能与工艺性的Cu 纯(1)能我们通过结合纯铜的生产、加工过程来了解、认识． 加工过程（几乎全部纯铜都是经过加工成材供应用户的，我们在工厂中可以观察到，其生产过程一般为：(2)纯铜的机械性能——①铸态铜的性能很低；②经加工后，软态铜、硬态铜的性能，见上面数据；③铜经过强烈冷加工（形变率ε≥80%）后，强度δb将急剧升高，但塑5性强烈变坏，加工硬化很厉害，对纯铜来说，其机械性能是由其晶粒度和位借密度所决定的。(3)纯铜
铜合金以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色﹐又称紫铜。纯铜密度为8.96﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜 以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36%的黄铜合金由固溶体组成﹐ 铜合金 具有良好的冷加工性能﹐如含锌30%的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七 三黄铜。含锌在36～42%之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40%的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀 零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。船舶常用的消防栓防爆月牙扳手，就是黄铜加铝铸造而成。 铜合金消防栓扳手青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐ 并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜
铜和铜合金的基础知识 铜合金（copper alloy ）以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色﹐又称紫铜。纯铜密度为﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36％的黄铜合金由固溶体组成﹐具有良好的冷加工性能﹐如含锌30％的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄铜。含锌在36～42％之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40％的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。 青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜以镍为主要添加元素的铜合金。铜镍二元合金称普通白铜﹔加有锰﹑铁﹑锌﹑铝等元素的白铜合金称复杂白铜。工业用白铜分为结构白铜和电工白铜两大类。结构白铜的特点是机械性能和耐蚀性好﹐色泽美观。这种白铜广泛用於制造精密机械﹑化工机械和船舶构件。电工白铜一般有良好的热电性能。锰铜﹑康铜﹑考铜是含锰量不同的锰白铜﹐是制造精密电工仪器﹑变阻器﹑精密电阻﹑应变片﹑热电偶等用的材料。 [编辑本段] 铜合金的分类 — 铜合金的分类方法有三种:
铜合金铸件 GB／T 13819-92 铜合金铸件 GB／T 13819-92 1 主题内容与适用范围 本标准规定了铜合金铸件的分类、技术要求、试验方法与检验规则等。 本标准适用于铜合金砂型铸造、金属型铸造、连续铸造、离心铸造的铸件。 2 引用标准(略) 3铸件分类 3．1根据工作条件和用途将铸件分为三类，见表1。 类别 工作条件和用途检验项目 尺寸、表面质量、化学成分、力学性能及特殊要求I承受重载荷，工作条件复杂，用于关键部位或有 特殊要求的重要铸件 尺寸、表面质量、化学成分、力学性能及补充要求 Ⅱ承受中等载荷、要求有较高的抗腐蚀性，耐磨性 或用于重要部位的铸件 Ⅲ承受轻载荷、用于一般部位的铸件尺寸、表面质量、化学成分或力学性能及补充要求3．2铸件类别由需方在图样或技术文件中规定，对于未注明类别的铸件均视为Ⅲ类铸 3．3铸件图样标记如下所示： 标记示例：ZCu Sn 5Pb5 Zn 5-S / Ⅱ-GB／T13819-92 4 技术要求 4．1合金的化学成分应符合GB 1176的规定。
4．2铸件的力学性能应符合GB 1176的规定。 4．3铸件尺寸和重量 4．3．1铸件的几何形状及尺寸应符合图样要求，尺寸公差应符合GB 6414的规定。有特殊要求时，应在图样中注明。 铸件尺寸公差不包括由起模斜度而引起的尺寸增减，如有特殊要求，由供需双方商定。 4．3．2铸件的机械加工余量可参照GB／T 11350的规定。 4．3．3铸件的重量公差可参照GB／T 11351的规定。 4．4铸件的表面质量 4．4．1铸件表面粗糙度应符合图样要求 4．4．2铸件的浇冒口、毛刺、飞边等，在非加工表面上应清理到与铸件表面平齐，在待加工表面上允许的残留高度应符合表2 的规定。 4．4．3铸件表面不允许有裂纹、冷隔及穿透性缺陷。 4．4．4铸件上的铸字、标志应清晰，字体与位置应符合图样要求。 4．4．5铸件的非加工表面，允许有氧化夹杂，其深度不得超过规定壁厚公差的下差，其面积在I类铸件上不得超过铸件面积的5％，在Ⅱ、Ⅲ类铸件上不得超过铸件面积的10％。铸件昀待加工表面允许存在加工后能够去除的任何缺陷。 4．4．6根据各类铸件非加工表面和加工后各表面的不同工作条件，将铸件表面分为a、b、c、d四级，级别由需方在图样上注明，未注明级别时，加工面视为c级，非加工面视为d级，各级表面允许存在的缺陷见表3。
金属型重力铸造铜合金工艺流程及操作要点 1、工艺流程图 2、操作要点 表1 熔炼工艺技术条件卡片 合金种类 出炉温度 脱氧剂 覆盖剂 精炼剂 加料与融化操作顺序 锡白铜 1220~1250℃ 铜—磷 木炭 冰晶石 铜+镍+木炭→融化→磷铜除氧 →锡→除气→磷铜除氧→钛→测温→精炼、搅拌、捞渣→浇铸 铝白铜 1220~1250℃ 木炭 冰晶石 铜+镍+铁+木炭→融化→中间合金→融化→少量铜→铝→除气→测温→精炼、搅拌、捞渣→浇铸 表2 熔炼流程中的操作要点 炉料配制 炉料熔炼 原料准备 精炼、除气、扒渣 浇铸 上涂料 浇铸前模具预热 模具预热 合模 装冒口 冷却 开模，取出铸件 保温冒口准备 前期必要工具，用品准
步骤要点 工具与用品准备⑴提前准备好热电偶、钟罩、扒渣工具、搅拌工具、铁锤、铁钳等必要工具和精炼剂、覆盖剂、涂料等用品。 ⑵钟罩、扒渣工具、搅拌工具需要在使用前上好涂料并烤干。 ⑶锡白铜使用的工具用涂料为氧化锆，铝白铜使用的工具涂料为氧化锌。 炉料配制与加料原则⑴按照烧损量原则计算好各个组元成分含量，每次配12Kg料，得两个锭。 ⑵炉料称量时至少需要两个人确认称量准确无误。 ⑶向坩埚内加铜、镍的原则：少量铜（下）→全部镍（中）→剩余铜（上）。 ⑷加入易烧损的元素（TI、Al等）要用钟罩按进金属液体内。 ⑸炉料添加前应充分预热除水分。 模具预热与上涂料⑴上涂料前模具预热到150℃左右，上完涂料后在浇铸前模具预热到350℃左右。 ⑵锡白铜使用的模具涂料为4%石墨+96%机油，铝白铜使用的模具涂料为氧化锌。 坩埚使用原则⑴冷坩埚使用前将坩埚在200℃下充分预热。 ⑵不能用硼砂作为覆盖剂 ⑶浇铸完成后，应迅速清理坩埚内残留的金属、渣等残留物。 炉子使用及功率调节原则⑴开炉子前，检查炉子水、电、气是否正常。 ⑵加热功率设置原则：10Kw→材料变暗红→20Kw→材料通红→最大功率。 浇铸⑴模具合模后，先在模具的一个模筒上部放置保温冒口，待金属液浇满模具后，迅速在另一个模筒上部放置好冒口。 ⑵根据模具内金属液体的凝固状态确定何时补浇。 实验记录与整理⑴用专门的实验记录本对实验进行记录，包括熔炼时间、熔炼温度、异常情况等。 ⑵实验做完后，打扫实验场所，收拾好工具、用品等。 安全问题操作时要带手套，胆大心细。
