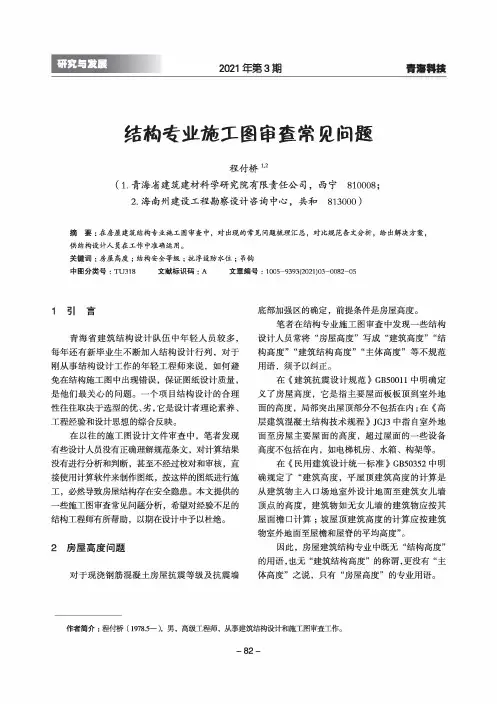

结构专业施工图审查常见问题
北京市工业设计研究院审图所肖振忠
一、基本理念问题
施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从，是不负责任的，也是有很大风险的，设计中应予以杜绝。
二、结构的规则性问题
规则性设计是结构设计中的最重要内容之一。多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。《抗规》表，设计人员应认真熟悉。达到其中一至两项的应为不规则结构，应采取相应的加强措施。达到三项（或两项且其中一项很严重）时应为特别不规则，此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略，应按《抗规》，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的。
三、关于双向地震与偶然偏心
偶然偏心，在《高规》中出现两次，一次是，言外之意就是双向地震与偶然偏心可以不同时考虑。另一次是，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着，高层位移和承载力计算时都应考虑偶然偏心。
双向地震，《抗规》，应计入双向水平地震作用下的扭转影响。我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏），多数层位移比超过1.3时，应计入双向地震影响，因为规范没有明确规定，这也只是一种参考尺度。
那么据此，关于偶然偏心和双向地震的计算大体应为：
1、多层结构可以不计偶偏，判断位移比，多数层未超1.3时，可不计
偶偏且不计双向地震进行承载力验算。
2、高层结构计入偶偏，判断位移比，多数层未超1.3时，计入偶偏，
不计双向地震进行承载力验算；若位移比1.3以上，计入双向地震，
不计偶偏进行承载力验算，应注意在此种情况下，如果结构平面尺
寸较长，可能是5%的偶偏在承载力计算中起控制作用，但规范没
有这种工况的要求，需设计者自己根据具体情况把握。
实际设计中，规则性应综合判断，才能确定双向地震的选取。有些设计者在区分不清时，高层结构同时选择双向地震和偶然偏心，这样也是安全可行的。四、结构嵌固部位问题
有地下室的结构，嵌固部位通常有两种选择，一是基础顶面，一是地下室顶板。嵌固在地下室顶板应该是首选，其优点有二：一是结构的抗震响应比较接近实际情况，结构材料用量分布比较合理。二是地下室层数较多时可以逐层降级，经济性好些。
地下室顶板作为嵌固，按规范，此处相关范围指不大于20米；二是地下室顶板现浇且连续，不能开大洞。应注意的是，刚度比是不能包含土的约束的，即要把土的约束系数填0来判断，这是许多设计者容易忽略的。另外顺便提一下：有地下室时，无论嵌固部位在哪里，程序中嵌固部位所在的层号应填地上一层的层号，即地下层数加一，否则首层的内力放大不正确，尤其对框架结构，偏于不安全，这是应该注意的。
多说一句：现在satwe中那项嵌固部位所在的层号的选项实在是多此一举，对于概念不太清楚的设计者是害处大益处小，不如删去该选项为好，默认为地下层数加一。
五、抗震类别为乙类的结构设计问题
乙类的范围问题，中小学、幼儿园和医院大家注意的比较好，均能正确确定抗震类别，大型商场容易被忽略，另外中小学里仅供成年人使用的建筑仍为丙类，如教师办公楼等。
关于乙类结构的计算和构造，两者抗震等级都要比本地区提高一级，有人只提高构造，不提高计算，是不对的，这是因为没有搞清抗震措施与抗震构造措施

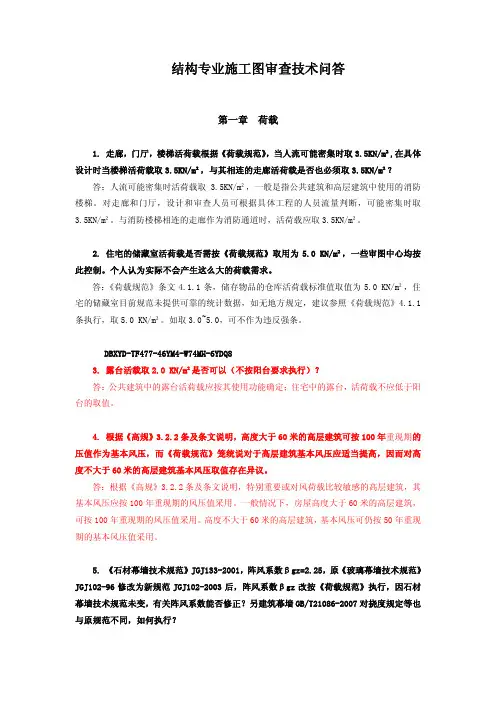

结构施工图审查常见问题汇总 一、计算书： 1、基本风压和基本雪压数值书写有误。 风荷载60米以上高层乘以1.1系数； 雪荷载敏感结构取100年数值。 （雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。） 2、荷载取值不满足规范要求。 存在荷载漏输或取值偏小。（尤其应注意卫生间、楼梯间、阳台等。） 机房层平面太阳能集热板区面层恒载输入不足。 附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于4KN/m2，建议取4KN/m2。） 对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。 覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小） 3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。 存在整体抗浮满足，局部抗浮不满足。（下沉庭院、坡道等） 4、地下室防水砼外墙抗裂计算 朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。 考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。 5、场地类别有误。 场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。 6、地面粗糙度 应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。 7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。嵌固层选用 应与地下室统一。 单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，满足刚度比2的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。 8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减 系数。 9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。 单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。
建筑工程施工图审查常见问题与处理措施 作者:
--------------- 日期：
总图、建筑节能、建筑防火设计 施工图审查常见问题与处理措施 技术处 2009 年01月05日 院内各设计单位： 为了更好地贯彻实施国家《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第号令），不断提高我院工程设 293 计质量，技术处将有关施工图审查机构专家在施工图审查中发现的常见问题 与处理措施转换成电子文件，放在院技术网站上，供总图、建筑、结构等专业设计人员学习、借鉴与参考，以避免在承担有关项目时出现类似的问题。 本专题将适时补充新的内容。 附件：1. 总图专业《施工图审查中发现总平面图存在的主要问题》 2. 建筑专业《建筑工程施工图节能设计存在的主要问题》
3. 提高建筑图防火设计（建筑专业）质量问题探析 技术处 2009 年01 月5 日 附件 施工图审查中发现总平面图存在的主要问题 解放军总后建筑设计研究院审图室董传先 建筑专业总平面施工图中的总体布置、功能分区等，应根据城市规划要点和设计任务要求及城市规划部门审批的方案或初步设计意见进行设计。本人参加建筑图审查工作已有5 年多，现就在审查建筑专业总平面施工图设计中普遍存在的主要问题提出，希望能引起设计人员的重视，提高建筑专业总平面施工图的设计质量。 建筑专业总平面施工图设计应包括：①各建、构筑物的平面布
置，各建、构筑物四角及各道路中心线的定位坐标或与已有建筑相对定位尺寸；②总平面竖向设计应标注各建筑物室内士0.00与绝对标高的关系，建筑物室外四角散水处标高，各道路中心线交点的标高；各种场地、绿地标高及排水情况；③基础内的绿化、水体设计平面；④各种管道的综合布置平面；⑤建筑物靠山坡布置应设挡土墙或其他护坡处理设施，坡顶部5.0m 处应设截洪沟，护坡底或挡土墙底部距建筑物2?3m处，应设截面不小于0.4?0.4m纵向坡度应》0.5%的排水沟； ⑥地形变化较大时应有土方平衡设计。在我们审查的总平面施工图中发现大部分设计深度都没有达到以上的要求，此外，还存在如下主要问题。 一、建筑物间距存在的问题 1. 住宅日照间距 根据《城市居住区规划设计规范》GB51080-93 （以下简称《居住区规范》）第5.0.2 条规定，“住宅间距应以满足日照要求为基础，综合考虑采光、通风、消防、防灾、管线埋设、视觉卫生等要求确定”，《住宅建筑规范》GB50368-2005 （以下简称《住宅建筑》）第7.2.1 条规定，“每套住宅至少应有一个居住空间获得冬 季日照”，《住宅设计规范》GB50096-1999 （以下简称《住宅设计》）第5.1.1条规定，“每套住宅至少应有一个居住空间获得日照，当一套住宅空间总数超过四个时，其中宜有二个获得日照”，在我们审查的总平面图中也发现有些住宅楼日照间距不够，住宅的 日照标准没有满足《居住区规范》第 5.021表5.0.2-1、5.0.2-2 的规定，即I、"、皿、％气候区大城市大寒日照应》 2.0h，中小
施工图设计中常见问题 一．图纸表达： 1.图纸不满足甲的深度要求，漏项较多，如缺出入口钢结构雨棚、室外坡道顶棚等。 2.图纸不满足甲的技术标准及部品标准，如构造做法标准、门窗标准、栏杆标准、空调位 标准、电梯标准等。 3.住宅小区的不同楼号建筑标准不一致，如构造做法、门窗立面、节能设计等。 4.外墙上应予留的洞口水平和竖向定位不全，留洞没有和结构、水暖、电气专业、人防专 业图核对，出现漏留、冲突现象。 5.地下室平面轴网应与地上建筑物轴网有明确的对应关系，地下室平面中应标注与地上建 筑物轴网的相对关系尺寸。 6.总平面中应标注地下室外轮廓线，并在四角处标注轴线、号，轴线交点处标注坐标，保 证出图前总图和单体建筑形成统一整体，避免因设计过程中地上地下单体的局部变动，而总平面未跟踪变动导致的不对照。 7.设计人员提供的审核校对图普遍对设计说明和总平面位置图不重视，甚至不提供总平面 位置图。 二．防火设计： 1．没有结合不同的功能分区进行防火分区划分。 2．防火墙上的门洞没有设置甲级防火门。 3．防火分区两侧的门窗洞口防火间距不足时，没有相应防火分隔措施。 4．上下层之间门窗洞口防火间距不足时，没有相应防火分隔措施。 5．楼梯间及前室与相邻部位门窗洞口防火间距不足时，没有相应防火分隔措施。 6．火灾危险性较大的房间的房门及外窗洞口没有采取防火分隔措施。 7. 不同的功能分区在一层共用出入口，如住宅配套用房与住宅、商业与住宅等。 8. 对汽车库、修车库、停车场设计防火规的理解： 1)地面上无人员进入的机械停车库，可以理解为停车场，停车场的定义是停车的露天场地 或构筑物，很明显它是用于停车的构筑物。这样它与民用建筑的防火间距最少为6米。 2)对于敞开式汽车库，要注意是指多个防火分区都要达到定义的要求，如对于平面尺度很 大的，有可能个别防火分区不直接对外通风，这样就不能认定它是敞开的。 3)新规对汽车库、修车库、停车场的分类增加了面积控制项，是车位和面积的双控，不要 试图少计算车位规避汽车疏散坡道不够的手法。 4)防火规中计算汽车疏散口的数量時，单车道即可。但是建通评价是按双车道计算的，单 车道只能算半个。

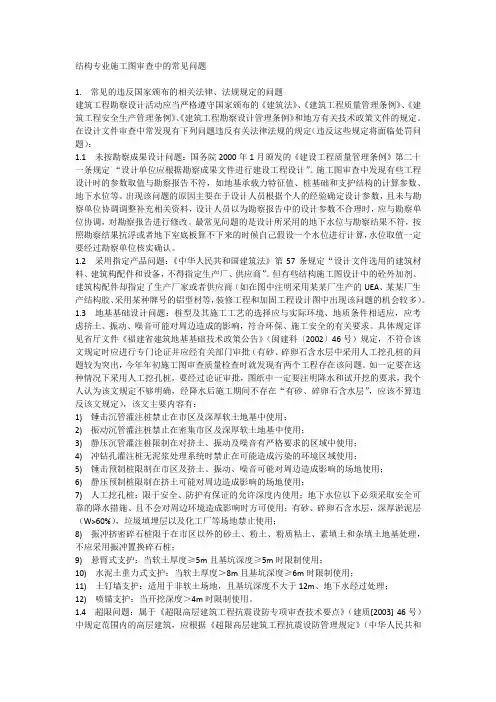

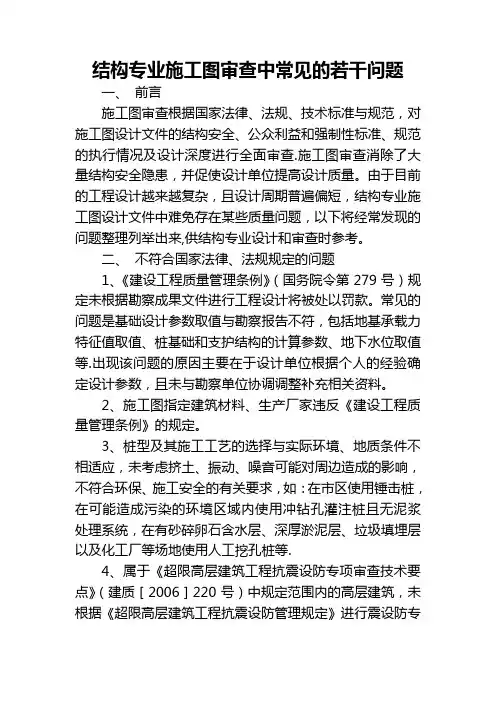

下面的内容来自朋友处，有不妥处请告知，在此先谢谢原作者！ 1. 常见的违反国家颁布的相关法律、法规规定的问题 建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）： 1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。 1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中
出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中一定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有： 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用； 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用； 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用； 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用； 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用； 6) 静压预制桩限制在挤土可能对周边造成影响的场地使用；
建筑专业施工图审查和图纸会审常见问题汇编（2017） 一、地下室部分 1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m 3。发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。 2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、 排水沟和集水井等。消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。 3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个 门应为甲级防火门。在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。 4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中 应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m3。 5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。 6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要 求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。 7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离 不超60m，注明每层停车数量并在地下一层注明地下总停车数量。地下三层及以下或与室 外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。 8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。汽车坡道转弯90°时 内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。 9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘, 地下一层至首层的汽车坡道则不需设置防火卷帘。
下面得内容来自朋友处,有不妥处请告知,在此先谢谢原作者！ 1、常见得违反国家颁布得相关法律、法规规定得问题 建筑工程勘察设计活动应当严格遵守国家颁布得《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》与地方有关技术政策文件得规定。在设计文件审查中常发现有下列问题违反有关法律法规得规定(违反这些规定将面临处罚问题): 1、1 未按勘察成果设计问题:国务院2000年1月颁发得《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时得参数取值与勘察报告不符,如地基承载力特征值、桩基础与支护结构得计算参数、地下水位等。出现该问题得原因主要在于设计人员根据个人得经验确定设计参数,且未与勘察单位协调调整补充相关资料,设计人员以为勘察报告中得设计参数不合理时,应与勘察单位协调,对勘察报告进行修改。最常见问题得就是设计所采用得地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来得时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。 1、2 采用指定产品问题:《中华人民共与国建筑法》第57条规定“设计文件选用得建筑材料、建筑构配件与设备,不得指定生产厂、供应商”。但有些结构施工图设计中得砼外加剂、建筑构配件却指定了生产厂家或者供应商(如在图中注明采用某某厂生产得UEA、某某厂生产结构胶、采用某种牌号得铝型材等,装修工程与加固工程设计图中
出现该问题得机会较多)。 1、3 地基基础设计问题:桩型及其施工工艺得选择应与实际环境、地质条件相适应,应考虑挤土、振动、噪音可能对周边造成得影响,符合环保、施工安全得有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》(闽建科〔2002〕46号)规定,不符合该文规定时应进行专门论证并应经有关部门审批(有砂、碎卵石含水层中采用人工挖孔桩得问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩,要经过论证审批,图纸中一定要注明降水与试开挖得要求,我个人认为该文规定不够明确,经降水后施工期间不存在“有砂、碎卵石含水层”,应该不算违反该文规定),该文主要内容有: 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用; 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用; 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求得区域中使用; 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染得环境区域使用; 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响得场地使用; 6) 静压预制桩限制在挤土可能对周边造成影响得场地使用; 7) 人工挖孔桩:限于安全、防护有保证得允许深度内使用;地下水位以下必须采取安全可靠得降水措施、且不会对周边环境造成影响时方
笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大 部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关 要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的 道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐 标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标 高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道 路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方， 增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上 下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车 场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来 困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5 米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部 位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。 总说明中占地面积一般都缺标注。
结构审图要点： 1.设计总说明 1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。 1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。 1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。 1.4 结构使用的材料： 钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。 1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。 1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。 1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。 1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。 1.9 墙上开洞的补强措施。结构洞口的填充等是否明确、恰当。 1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。 1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。 1.12 预制构件目录中的构件名称、数量、图集号、是否准确。 1.13 构件代号表中的代号与详图中采用的是否一致。 1.14 对施工中应遵守的施工验收规范是否准确无误。 1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。 1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。 1.17 单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。 1.18 梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。 1.19 本建筑单体是否需进行沉降观测及相应的要求是否明确、恰当。 1.20 本建筑单体的防火等级。各构件的砼保护层厚度是否明确、恰当。 1.21 当门窗洞顶离上部的梁底不足300mm时的做法是否明确、恰当。 2. 基础平面布置图 2.1 与建筑图核对轴线号，轴线号是否一致 2.2 基础底部相对标高、基础底部标高变化处应在平面布置图中标注出来。 2.3 临近建筑或构筑物的基础埋置深度应标注出来。 2.4 与建筑图核对抗震缝、沉降缝及伸缩缝的位置是否一致。 2.5 地下室外墙的留洞位置及相应的防水措施是否明确、恰当。 2.6 基础底板厚度，独立基础、墙及柱的定位。集水坑的位置等是否明确、无误。 2.7 后浇带的位置、宽度，是否躲开集水坑、集水坑盖板等。 2.8 基础梁上留洞是否明确、无误。 2.9 筏板基础如设计外伸挑板，是否是地基承载力不够按计算设置。 2.10 是否存在抗浮问题。 2.11 若采用桩基，则核算单桩承载力、桩顶标高，桩的数量及验桩根数等。当采用标准设计的预制桩时，选用的标准图集号、桩号是否正确。 2.12 墙体厚度，柱子大小与轴线关系与建筑图是否一致，与结构详图是否一致。 2.13 钢筋混凝土柱墙号是否齐全，与结构详图是否一致。 2.14 管沟布置、盖板、人孔的布置和型号是否准确。
公共建筑施工图设计常见问题分析（建筑设计与建筑防火） 2013.06
一、建筑设计 1 施工图设计深度的问题 1.1 总平面设计深度不够。 总平面设计涉及到内容比较多，部分内容可能由非建筑设计单位承担，如景观、市政等，但作为主体设计单位，总平面中基本的各类控制线、建筑定位、层次、高度、建筑间距（包括与构筑物、油罐、水池等）、道路、坡道、出入口、停车场、消防通道、消防扑救场地、竖向标高、场地及道路坡度等均应明确表达，设计深度及内容应满足《建筑工程设计文件深度的规定》的要求，复杂项目应根据场地及设计内容，分别进行总图设计。 1.2 建筑平面功能不明或缺少必要的布置。 各类用房及空间应有名称并应能反映其实际功能。在综合性公共建筑中，歌舞娱乐场所、餐饮厨房等应按相关规范进行基本的功能平面布置，不应完全交给二次装修设计，否则特别在防火设计等方面无法进行审查，建筑设计也不能对二次装修设计提供必要的指导和限制，难以满足建筑安全、合理的要求。 1.3 设计说明表达不完整或缺乏针对性，设计依据采用废止规范等，建筑平、立、剖面尺寸不全，部分构造大样缺失或不全等。 说明不清、尺寸不全、构造不明，设计深度不满足规定要求，不仅会出现审查中违反强制性条文的情况，同时也不能满足实际施工要求，难以保证质量。设计依据中采用的规范标准必须是现行有效版本。 2 地下室防水的问题 大部分地下室一般为停车库等用房，防水等级一般为二级，但许多大型项目地下室功能复杂，经常出现商场、餐饮、办公等长期有人员停留的空间，同时，地下室变电所、消防控制室等均为重要的用房，根据《地下工程防水技术规范》第3.2.2条的规定应采取一级防水。 超出地上建筑部位的种植土顶板的防水等级应为一级，其最上层防水层应采用耐
结构施工图审查常见问题汇总计算书：一、基本风压和 基本雪压数值书写有误。1、 1.1系数；风荷载60米以上高层乘以年数值。雪荷载敏感结构取100（雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。）的荷载取值不满足规范要求。2、 （尤其应注意卫生间、楼梯间、阳台等。）存在荷载漏输或取值偏小。机房层平面太阳能集热板区面层恒载输入不足。2，4KN/m附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于2。）建议取4KN/m对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。22偏小）18KN/m覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m，取应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。3、 （下沉庭院、坡道等）存在整体抗浮满足，局部抗浮不满足。地下室防水砼外墙抗裂计算4、，对地下结构进行裂缝跨度验算时，可考朱炳寅《建筑结构设计问答及分析》P356按一类环境确定基础及地下室外墙外表面的混虑基础及地下室外墙建筑外防水的作用，凝土裂缝控制，裂缝宽度可控制在。～0.4mm0.3考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。、5场地类别有误。场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。、6地面粗糙度对非震区高层计算结构有较大影响。应根据荷载规范取值，风压高度变化系数不同，要求。嵌固层选用地下室顶板作为上部结构嵌固部位时应符合 JGJ3-2010,12.2.17、应与地下室统一。满足刚度单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。比2应取楼面梁相同的折减不能考虑按楼层的折减，商业建筑活载在设计柱、基础时，、8系数。9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。 单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。． ，扩底取0.73。无扩底取0.95、人防地下室底板在人防荷载组合时未计入水压力，另根据抗浮计算书数据，底板水10 压力取值不足，地下室底板、地梁请重新设计。沿街商铺部分抗浮计算中，将商铺中所有砖砌隔墙均作为上部压重偏不安全，有些 隔墙建成后肯定要拆除，应按最不利情况考虑。 8.4.9条。、板式筏基应作柱边缘11h0处截面的受剪承载力验算，《GB50007-2011》 12、缺电梯井内筒冲切验算结果，单片墙冲切不满足。 300偏大。13、土的水平抗力系数的比例系数取值30. 3，中科院培训资料可取程序默认为 14、外围带干挂的外墙自重荷载偏小，阳台及露台造型柱荷载未输入。 15、设计说明底板为独基加防水板，计算书却按筏板计算，应统一。、请补充板配筋、多桩承台、双柱独立基础、螺旋楼梯、桩基、软弱下卧层、抗拔锚16 杆等计算书。（锚杆计算中应注意钢筋承载能力。） fyk*As/Kt；（单根锚杆承载力计算，根据CECS22:2005:Nt≤）πGB50007-2011计算：Rt≤0.8**d*l*f 单根锚杆承载力计算，根据 根，锚杆抗拔试6抗拔锚杆应明确试验数不得少于总锚杆根数的5%，且不得少于倍；验极限承载力应为抗拔承载力特征值的2且锚杆计算书中计算有误，单根锚杆抗拔承载力特征值 150KN150KN应为设计值，锚杆直径为32与施工图中直径为28不符，请复核。 17、地下室顶板消防车道、消防登高面活载未考虑。消防车道（登高面）荷载应根据板跨大小区分确定。、结构中有异形柱，柱配筋计算原则应按双偏压计算，请复核。18 高层框剪结构柱配筋按单偏压计算应双偏压复核；
施工图审查常见问题及疑难问题 第一章编制深度以及设计依据等 【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。 【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。 施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。 【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。这样的图纸是否满足审图要求？ 【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。 【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。遇到这样的情况，该如何处理？ 【措施】审查中无法判断其设计是否正确，视为设计深度不够。 【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。 【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。 【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也
无说明。还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。 【措施】不允许，视为设计深度不够。 【问题6】河北省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。 【措施】标准设计图集不同于设计规范，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。如果图集违反设计规范或者图集有错误，就不能采用。 【问题7】当国家标准、行业标准、地方标准规定不一致时，该如何执行？ 【措施】当国家标准与行业标准不一致时，分下列几种情况分别处理： 1、当国家标准规定的严格程度为“应”或“必须”时，考虑国家标准是最低的要求，至少应按国家标准的要求执行。 2、当国家标准规定的严格程度为“宜”或“可”时，允许按行业标准略低于国家的规定执行。 3、若行业标准高于国家标准，则应按行业标准执行。 4、若行业标准的要求高于国家标准但其版本早于国家标准，考虑到国家标准对该行业标准的规定有所调整，仍可按国家标准执行。 5、当不同的国家标准之间的规定不一致时，一般按新颁布的国家标准执行。 【问题8】已经有省人防审查机构专门进行人防审查，在进行建筑工程施工图审查时，防空地下室是否要审核？ 【措施】需要审核。 第二章供配电 【问题1】供电线路的供电半径偏大，造成系统阻抗、电能损耗增大，降低了供电质量，不利于节约能效。 【措施】供配电距离应根据供电负荷，供电半径经技术经济比较后确定，一般情况下，负荷力矩超过一定值时，宜考虑增设配变电所。当末级配电箱或控制箱集中在配电间时，其供电半径宜为30～50m。 【问题2】对一级负荷设计的供电电源不符合《供配电系统设计规范》GB50052-95第2.0.2条规定。规范规定“一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同

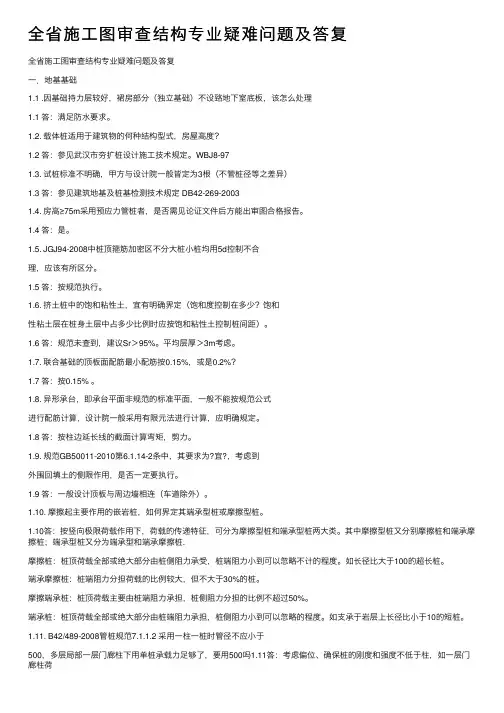

结构专业施工图审查常见问题及解答 -------------------------------------------------------------------------------- 摘自2012年11月《山东省建筑工程施工图审查常见问题问答》 1、教育，医院建筑中地震动峰值加速是否按国家地震局办公室发布的通知执行？ 答：教育，医院建筑应执行现行抗震规范；当地卫生主管部门有要求时，医院建筑可执行国家地震局通知。 2、2008年汶川地震后，省厅有一个“关于进一步加强全省城乡建设和工程建设抗震防灾工作的意见”，其中第四条“两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”，是否执行？学生宿舍是否可以采用砖混结构？ 答：执行两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”。结构布置规则的学生宿舍可采用砖混结构，但抗震措施需加强。 3、CFG桩适用工程范围，承载力提高上限及桩身砼耐久性问题（《地基处理规范》为 C15，是否应提高）。 答：适用范围应根据场区地基土情况、建筑的结构布置、基础形式等慎重选择；承载力上限考虑抗震要求不宜盲目提高，提高地基土承载能力2倍以上时需谨慎。 4、预应力管桩的适用范围，在腐蚀性环境中的使用问题。 答：在腐蚀性环境下需灌芯；无地下室的高层建筑采用预应力管桩时需验算抗剪承能力；当桩端持力层为强风化、中风化岩石层时不适用（桩端宜受损）。 5、高层建筑中，结构高宽比超限，但倾覆等参数均满足要求，在审查过程中如何把握？需采取什么措施？ 答：高层建筑高宽比超限，但抗倾覆计算等参数均满足规范要求时允许。 6、中小学校舍加固文件的审查：因历史原因，现存校舍中存在框架与砌体混合使用， 层高不满足规范要求等的房屋，审查时如何把握？对此类文件的审查需甲方提供哪些资料？
施工图建筑专业常见问题 1类设计错误(强条) 供残疾人使用的门，其门扇未设横执把手和关门拉手，在门扇下方未安装0.35m高的护门板，门扇未安装视线观察玻璃，不符合《城市道路和建筑物无障碍设计规范》7.4.1条第5款。 供残疾人使用的门，其门内外地面高差大于15mm，且未以斜面过渡，不符合《城市道路和建筑物无障碍设计规范》7.4.1条第6款。 楼梯间对外疏散门的净宽小于0.9m，不符合《建规》5.3.14条。 建筑外墙距离停车场防火间距小于6.0m，不符合《汽车库、修车库、停车场设计规范》4.2.1条的规定。 防火墙两侧窗之间最边缘的水平距离小于2.0m，且未设置固定乙级防火窗，不符合《高规》5.2.2条。 楼梯间内墙上开有窗，不符合《高规》6.2.5.1条。 楼梯的首层紧接出口时，未采取防火措施与其它部分隔开，不符合《高规》6.2.2.3条。 楼梯及前室首层疏散门及门洞的净宽（装修后的净宽）小于 1.20m，不符合《高规》6.1.9条。 空调机房内墙上全嵌入消火栓，箱体耐火时间达不到2h，不符合《高规》5.2.7条。 中小报告厅走道宽度尺寸漏标，大报厅中间走道和右走道宽度尺寸漏标。其宽度尺寸应符合《高规》6.1.11.1条。 地下层平面中，水泵房、高压室、变配电室的门均直接开向楼梯前室，不符合《高规》6.2.5.1条。 影视厅的安全疏散门未设乙级防火门，不符合《高规》4.1.5A条。 防火分区仅有一个安全出口，不符合《高规》6.1.1条。 公共建筑未做无障碍设计，不符合《城市道路和建筑物无障碍设计规范》5.1.2要求。 地下室楼梯间不具备封闭楼梯间的条件，未设置防烟楼梯间，不符合《高规》6.2.2.1条的规定。 住宅公共部位通道的净宽小于1.20m，不符合《住宅建筑规范》5.2.1条。 防烟楼梯间前室可开启外窗面积小于2.0㎡，合用前室小于3.0㎡，不符合《高规》8.2.2.1条。 防烟楼梯间每五层内可开启外窗总面积之和小于2㎡，不符合《高规》8.2.2.2条。 楼梯前室消火栓处的净宽小于1.20m，不符合《住宅建筑规范》5.2.1条。 住宅不满足两个出口，不符合《高规》6.1.1条 厨房与卫生间、餐厅与卫生间的窗对视，均存在视线干扰。不符合《住宅建筑规范》4.1.1条的视觉卫生要求。 主楼与裙楼、辅楼与裙楼的防火间距不足9.0m，不符合《高规》4.2.1条。 地下室的楼梯间在首层没有直通室外，不符合《高规》第6.2.8条规定。 电梯与卧室紧邻布置时，未采取隔声和减震措施，不符合《住宅建筑规范》第7.1.5条规定。住宅的公共出入口位于入户花园下部，未采取防止物体坠落伤人的安全措施，不符合《住宅建筑规范》5.2.4条。 住宅虽有两个安全出口，但两个安全出口之间的距离小于5m，不符合《高规》6.1.5条。
施工图审查结构专业常见问题汇总2018 一．计算书： 1. 活荷载信息：宜考虑活荷载不利布置。 2. 地下室信息：未考虑室外地面附加荷载。 3. 未定义角柱。 4. 框架结构应计入楼梯构件对地震作用及其效应的影响，不满足《抗规》6.1.15条。 5. ▲存在斜交构件、角度约26度，应分别计算各抗侧构件方向的水平地震作用，《抗规》5.1.1-2条。 6. ▲地基基础设计等级为甲级、乙级，应进行地基变形计算，《地规》3.0.2条。 7. 装配式结构，现浇竖向构件地震内力放大系数宜取1.1。 8. ▲装配整体式剪力墙结构，抗震等级不满足《装配式混凝土结构技术规程》6.1.3条的要求。 9. 重点设防类建筑结构安全等级宜为一级、结构重要性系数宜为1.1，《工程结构可靠性设计统一标准》（GB50153-2008） A.1.1条。 10. ±0.000楼板应考虑施工堆载，活荷载不宜小于5.0KN/m2。 11. ▲房屋高度大于60m的高层建筑：承载力设计时风荷载效应放大系数为1.1，《高规》4.2.2条。 12. 结构刚重比EJD/GH^2不大于2.7，应考虑重力二阶效应，《高规》5.4.2条。 13. 考虑偶然偏心影响的扭转位移比大于1.2时，应考虑双向地震作用。二．结构设计总说明： 1. ▲处理地基上的建筑物应在施工期间及使用期间记性沉降变形观测，《地规》10.3.8条。
2. ▲应注明“经参建各方验槽合格后方可进行下道工序施工”，《地规》10.2.1条。 3. 室外回填土要求：离外墙、基础800范围内应采用2:8灰土回填。详L13J2页C5、C6。 4. 补充防水砼的质量保证要求，详《地下工程防水技术规范》4.1.22条。 5. 补充地下室外墙的水平和竖向施工缝的施工要求，详《地下工程防水技术规范》4.1.26条。 6. 补充砼结构在设计使用年限内检修、维护要求，详《砼规》3.5.8条。 7. 补充钢筋砼悬挑构件的拆模时间的要求。 8. 补充绿建设计内容：建筑形体规则性、预拌商品砼、预拌商品砂浆、高强钢筋、砌体材料等。 9. 补充“异形柱在层高范围内柱的每根纵筋钢筋接头数量不应超过1个”的要求，详《异形柱规范》6.1.5条。 10. 补充：车库楼盖为模壳结构，应考虑顶板覆土的不均匀性和施工机械随机性，明确荷载控制要求并提出荷载限值要求。《住房城乡建设部办公厅关于加强地下室无梁楼盖工程质量安全管理的通知》（建办质[2018]10号）。 11. 梁柱不同等级砼接茬处离柱边距离应≥0.5h、且≥500，详17G101-11页2-2。 12. 圈梁、构造柱砼采用C20，不满足《砼规》4.1.2条。 13. 山东HRB335级钢筋已停产，取消关于HRB335级钢筋的说明。 14. 楼梯间及人流通道填充墙采用的钢筋网砂浆面层宜满足L13J3-3页08中5.17条要求。 15. 高层建筑不得采用砌体女儿墙，《非结构构件抗震设计规范》4.4.2条。 16. 消防车荷载：济南市区消防车总重按40T考虑、规范为30T，需调整消防车荷载。
建筑施工图中常见 问题
建筑施工图中常见问题 1、说明中与本工程无关的内容应删掉。 2、说明、做法表、节能专篇要统一，各部位保温做法应在建筑 做法表中体现。(做法引用图集，要注意说明保温做法和厚度) 3、门窗表中要注明外窗耐火完整性。(高层建筑中) 4、节能计算中修正系数、导热系数要准确。(注意两表一报告 要统一) 5、同一套图纸中字体要统一。(统一成？？？) 6、总平面中应标注消防车道、转弯半径、登高场地、平面定 位、竖向标高等，一些其它图层应关掉。 7、图纸中应明确担架电梯的轿厢尺寸。(应在说明中说明统一 大小。) 8、平面图中应画构造柱，注意构造柱是否会影响嵌入式消火 栓。 9、住宅走廊要注意是否有消火栓凸出影响走廊宽度。（疏散宽 度为净宽度，影响消防验收） 10、要注意与其它专业的配合，如暖通专业预留洞口等。建筑专 业修改图纸要及时反馈给其它专业，如卫生间洁具位置调整要及时提供给水专业，屋顶水箱位置变化要提供给结构专业。（卫生间洁具调整通知给排水。）
11、卫生间、厨房布置要合理、人性化、设计要重复推敲，避免 排气道、油烟机遮挡窗户，流线不合理等问题。（1.煤气灶在窗户下油烟机遮挡窗户2.墙垛不够宽、排气道烟道挡窗户设计时注意烟道大小） 12、平面图中标注每层建筑面积（图名下标注），商业网点要标 注每间店铺的面积。 13、住宅建筑建议平面图中一个单元标注户型细部尺寸，一个单 元布置家具。 14、门窗大样图中的开启扇要满足规范要求。如住宅卧室、起居 室、明卫的开口面积不应小于房间面积的1/20，厨房开口通风面积不应小于该房间地板面积的1/10，并不得小于 0.6m2。根据L13J4-1平开窗的开启扇，其净宽不宜大于 600，净高不宜大于1400；推拉窗的开启扇，其净宽不宜大于900，净高不宜大于1500；内平开下悬窗的开启扇，其净宽不宜大于800，净高不宜大于1500； 15、室内外高差小于或等于0.6m时，首层的低窗台可不加防护 措施《技术措施》第10.5.2条。 16、地下室采用SBS防水卷材时需注明II型。 17、室外空调机在排除空气一侧不应有遮挡物；空调搁板造型有 翻沿时，要注意空调板排水；空调搁板的高度应不小于1000； 18、屋面外排水要注意对外观的影响，雨水管要避开窗、雨棚
施工图审查中常见的错误 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。 （以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所 选栏杆形式易攀爬，不符合规范要求。 12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。
13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。 14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。 15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。(餐厅) 17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。 18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内安全疏散最大距离超过60米。 4.袋形走道尽端的房间室内安全疏散距离越过20米。 5.安全疏散出口穿过其他房间方能到达。 6.安全疏散门采用了弹簧门、卷帘门。 7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个安全出口间的距离不足5米。 9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。 10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60平方米的多层建筑的房间只开了一个门。 12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。 13.应设防火门的未设防火门，或防火门未向外开启。
施工图审查中常见的建筑设计问题 施工图审查中常见的建筑设计问题 江锦兰 笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排
水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。 3.防火设计说明普遍存在问题。按《建筑工程设计文件编制深度规定》要求每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。 4.有关“夏热冬冷地区”节能设计的说明，也普遍存在问题(居住建筑的节能设计)： (1)外窗，特别东西窗缺保温隔热措施。 (2)导热系数的主体部位值与平均值概念不清，把建筑主体部位的K值作为平均K值说明。 (3)缺节能设计计算书及节能设计审查文件，造成节能设计不经济。 5.幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其它特殊构造，对其设计、制作、安装等技术要求未加说明。 6.缺电梯(自动扶梯)，选择及性能说明包括(功能、载重量、速度、停站数、提升高度等等)。 7.墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
