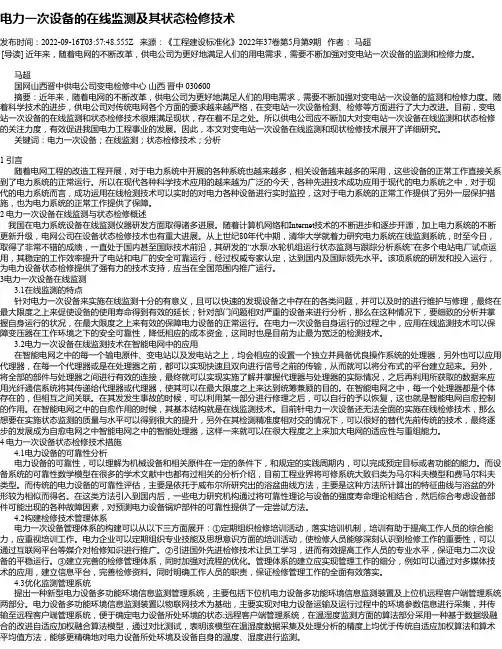

智能变电站设备在线监测与状态检修
智能变电站的建设为一次设备的状态检修和二次设备的在线监测提供了数据基础和实现手段，对一次设备进行在线数据分析和总结、状态观测，按照设备需要进行检修，对二次设备进行状态监测，对设备进行常规维护。
?1变电站传统检修的问题
?电力系统长期以来在保障设备可靠运行方面做了大量的工作，尤其以定检为例，在规定的时间内必须停电检修。定检在过去的常规变电站中，为电力系统的稳定运行起到了一定的促进作用，但是，随着技术的发展进步，也暴露出一些弊端。首先，定检存在一定的盲目性，不是站内所有设备都需要停电检修，而且检修本身也存在对设备的破坏性。其次，一次设备的动作次数是其寿命的重要象征，在检修期间的传动大大缩短了其工作寿命。大面积检修之后往往会给设备恢复正常状态留下伏笔，如二次回路接线不能恢复到位，软硬压板恢复不正确等。
?2智能一次设备状态检修
?目前在长春南变电站开展状态检修包括配置用于监测系统主设备的传感器，或者由智能一次设备直接提供其功能。利用DL/T860提供的建模方法，建立设备状态检修的信息模型，构建具备较为可靠实用的状态监测预警算法和机制、支撑状态检修实践的专家系统。
?智能一次设备可以根据状态检测信息来判断开关的当前工作状态，同时处于操作的准备状态。当电力系统故障、继电保护装置发出分闸信号或者正常操作命令后，智能一次设备根据一定的算法求得与开关工作状态对应的操作机构预定的最佳状态，并驱动执行机构将操作机构调整至该状态，从而实现最优操作;智能化开关能对其状态进行连续不断的监测，同时记录每次的开断情况，包括
目录 （二）系统特点 ............................................................................................ （三）系统框图 ............................................................................................ （四）智能变电站安全预警终端.................................................................... （五）系统介绍 ............................................................................................ （六）设备功能与安装.................................................................................. （七）设备清单(建议配置，具体数量根据变电站实际情况确定).................... （八）售后服务及其他.................................................................................. 1、技术支持与服务.............................................. 2、电话支持服务................................................ 3、现场维护服务................................................ 4、设备维修服务................................................ 5、技术支持服务................................................ 6、保修登记.................................................... 7、人员培训.................................................... 附图：现场安装图片............................................. （九）产品有关检验、试验报告.................................................................... 1、CEP261安全预警终端检验报告.............................. 1、CEP261安全预警终端检验报告.............................. （十）主要用户一览表..................................................................................
智能变压器状态监测系统技术方案 一、智能变压器状态监测系统 智能变压器作为智能变电站的核心组成部分，其建设获得了越来越多的关注。根据现行的标准，智能变电站是指采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站互动的变电站。智能变压器在线监测系统是保证变压器正常工作并预估设备的损耗以建立合理的检修计划，智能变压器在线监测系统是实现智能变电站的基础设备之一。 变压器是电力系统中重要的也是昂贵的关键设备，它承担着电压变换，电能分配和转移的重任，变压器的正常运行是电力系统安全、可靠地经济运行和供用电的重要保证，因此，必须最大限度地防止和减少变压嚣故障或事故的发生。但由于变压器在长期运行中，故障和事故是不可能完全避免的。引发变压器故障和事故的原因繁多，如外部的破坏和影响，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中留下的设备缺陷等事故隐患，特别是电力变压器长期运行后造成的绝缘老化、材质劣化等等，已成为故障发生的主要因素。同时，客观上存在的部分工作人员素质不高、技术水平不够或违章作业等，也会造成变压器损坏而造成事故或导致事故的扩大，从而危及电力系统的安全运行。 正因为变压器故障的不可完全避免，对故障的正确诊断和及早预测，就具有更迫切的实用性和重要性。但是，变压器的故障诊断是个非常复杂的问题，许多因素如变压器容量、电压等级、绝缘性能、工作环境、运行历史甚至不同厂家的产品等等均会对诊断结果产生影响。 智能变压器状态监测系统构架如图1-1所示：
仪器设备的维护保养 仪器设备维护保养制度 一、操作人员和维（检）修人员应以主人翁的态度，做到正确使用，精心维护，用严肃的态度和科学的方法维护好设备。严格执行岗位责任制，实行设备包机制（各值日安全员管理好所负责区域内的仪器设备），确保在用设备完好无损。 二、操作人员应正确使用设备，严格遵守操作规程，启动前认真准备，启动中反复检查，停机后妥善处理，运行中做好调整，认真执行操作规程与指标，不准超温、超压、超速、超负荷运行。通过操作练习和技术学习，做到懂结构、懂性能、懂用途；会使用、会维护保养、会排除故障。 三、操作人员在使用仪器设备时，应掌握设备故障的预防、判断和紧急处理措施，保持安全防护装置完整好用；使用完毕后，应切断工作电源，保持零件、附件及工具完整无缺；并认真填写设备运行记录、缺陷记录，以及操作日记。 四、操作人员必须认真执行交接班制。假如在仪器设备运行时有事离开，需委托其他实验工作人员代替看管，确保在仪器设备运行有故障或意外时，能及时采取补救行动，避免事故发生跟不必要的损失出现。 五、设备检修人员对所负责包修的设备，应按时进行巡回检查，发现问题及时处理，配合操作人员搞好安全生产。 六、值日安全员应精心维护、严格执行巡回检查制，定期对设备进行仔细检查，发现问题，及时解决，排除隐患；如遇问题无法解决，应及时向部门主管人员汇报情况，并与设备采购厂家技术部门人员联系沟通后，处理解决相关问题。 七、设备计划运行，定期切换，值日安全员需配合检修人员搞好所负责区域内仪器设备的检修工作，使其经常保持完好状态，保证随时可以启动运行，对备用的仪器设备要定时搞好防冻、防凝等工作。 八、值日安全员应经常保持所负责区域内设备和环境清洁卫生，做到沟见底、轴见光、设备见本色、门窗玻璃净。 九、所有仪器设备、管道等维护工作，必须有明确分工（各值日安全员做好各自所负责区域内的维护工作），并及时做好防冻、防凝、保温、保冷、防腐、防堵漏等工作，例如精密天平内防止化学物质的腐蚀，冷冻干燥机真空泵防止油路堵塞，仪器设备表面防止油漆掉
智能变电站辅助系统综合 监控平台介绍 Prepared on 24 November 2020
智能变电站辅助系统综合监控平台 一、系统概述 智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。 二、系统组成 （一）、系统架构 （二）、系统网络拓扑
交换机服务器 站端后台机 网络视频服务器 门禁 摄像摄像头 户外刀闸温 蓄电池在线监测开关柜温度监测 电缆沟/接头温度监测SF6监测 空调仪表 电压UPS 温湿度电流烟感 电容器打火红外对射 门磁 非法入侵玻璃破碎电子围栏 水浸 空调 风机灯光 警笛 警灯 联动 协议转换器协议转换器协议转换器 消防系统 安防系统 其他子系统 TCP/IP 网络 上级监控平台 采集/控制主机 智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。 （三）、核心硬件设备：智能配电一体化监控装置 PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所 和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。工业级设计，通过EMC4级和国网指定结构检测。 智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无 线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体
智能变电站在线监测技术应用 发表时间：2016-11-29T16:37:40.297Z 来源：《电力设备》2016年第18期作者：高志国刘伟 [导读] 本文概述智能变电站的在线监测技术，分析基于IEC 61850标准的在线监测系统，阐述在线监测技术发展方向和意义。 (国网铜陵供电公司铜陵市长江中路91号) 摘要：随着无人值守变电站和智能变电站的普及，自动化技术在变电站的大量应用，在线监测技术的普及势在必行。变电站在线监测系统实现了信息共享平台化、系统框架网络化、设备状态可视化、监测目标全景化、全站信息数字化、通讯协议标准化、监测功能构件化、信息展现一体化，实时采集站内设备的状态数据，进行综合的诊断分析和全寿命评估。本文概述智能变电站的在线监测技术，分析基于IEC 61850标准的在线监测系统，阐述在线监测技术发展方向和意义。 关键词:在线监测实时采集状态数据诊断分析 绪论 随着电子、传感器、通信技术的发展及电力市场的需求的变革，基于离线检测技术的在线监测技术获得飞速发展。离线检测技术以停电定检为主要形式，没有很强的针对性，而且只能检测一些常规数据，而对于其他一些数据，如断路器的热效应、开断电流波形等无法在离线的情况下是测量的，而这些数据是反映设备状态的重要数据。 智能变电站要素之一为智能化一次设备，除具备常规开关功能之外，还必须对自身的健康状态进行在线监测。在线监测系统监测技术可以实时监测处于运行状态中的电气设备,监测其介质损耗、电容量、泄漏电流、绝缘电阻和局部放电等电气参数，能真实地反映电气设备运行状况。在变电站高压设备装设在线监测系统，就能够做到对已经发生、正在发生或可能发生的故障进行分析、判断和预报，明确故障的性质、类型、程度、原因，分析故障发生原因和发展的趋势及后果，提出控制故障发展和消除故障的有效对策。本文主要针对变电站主要设备的在线监测进行介绍，分析在线监测系统结构，探讨在线监测技术标准和发展方向。 1.基于IEC 61850标准的在线监测系统 采用统一的后台主机对所有分散的系统进行集成、统一管理实现信息共享和资源优化配置。 变电站在线监测系统内部是一个相对独立的内部互联配变设备网络，另一方面又是远方主站的一个节点，向主站发送变电站内部设备的监测诊断系统和自身状态信息。变电站在线监测系统采用IEC 61850通讯标准。IEC 61850标准是基于通用网络通信平台的变电站自动化系统唯一国际标准，它是由国际电工委员会第57技术委员会(IECTC57)的3个工作组10,11,12(WG10/11/12)负责制定的[1]。IEC 61850是新一代的变电站网络通信体系，适应分层的IED和变电站自动化系统。IEC 61850以完整的分层通讯体系，采用面向对象的方法，使构建真正意义上的智能化变电站监测系统成为可能。下面介绍IEC 61850的特点。 (1) 定义了变电站的信息分层结构。变电站通信网络和系统协议IEC 61850标准草案提出了变电站内信息分层的概念，将变电站的通信体系分为3个层次，即变电站层、间隔层和过程层，并且定义了层和层之间的通信接口。 (2) 采用了面向对象的数据建模技术。IEC 61850 标准采用面向对象的建模技术，定义了基于客户机/服务器结构数据模型。每个IED包含一个或多个服务器，每个服务器本身又包含一个或多个逻辑设备。逻辑设备包含逻辑节点，逻辑节点包含数据对象。数据对象则是由数据属性构成的公用数据类的命名实例。从通信而言，IED同时也扮演客户的角色。任何一个客户可通过抽象通信服务接口（ACSI）和服务器通信可访问数据对象。 (3) 数据自描述。该标准定义了采用设备名、逻辑节点名、实例编号和数据类名建立对象名的命名规则；采用面向对象的方法，定义了对象之间的通信服务，比如，获取和设定对象值的通信服务，取得对象名列表的通信服务，获得数据对象值列表的服务等。面向对象的数据自描述在数据源就对数据本身进行自我描述，传输到接收方的数据都带有自我说明，不需要再对数据进行工程物理量对应、标度转换等工作。由于数据本身带有说明，所以传输时可以不受预先定义限制，简化了对数据的管理和维护工作。 (4) 网络独立性。IEC 61850 标准总结了变电站内信息传输所必需的通信服务，设计了独立于所采用网络和应用层协议的抽象通信服务
河北燕峰工程检测有限公司京台高速 （廊坊段）L Q2合同工地试验室 仪器设备维护保养计划 编号设备名称保养周期维护保养内容实施时间责任人 1 标准养护是全自动控温控湿设 6个月清洁、功能检查2013.3.25 韩明备 2 电液压万能试验机6个月通电、功能检查、更换机油2013.3.25 张涛 3 电液压力试验机6个月通电、功能检查、更换机油2013.3.25 张涛 4 电液式抗折抗压试验机6个月通电、功能检查、更换机油2013.3.2 5 张涛 5 钢筋标距仪3个月清洁、除尘、涂油2013.3.15 张涛 6 钢筋冷弯冲头6个月涂油2013.3.25 张涛 7 水泥抗压夹具6个月清洁、除尘2013.3.25 任伟伟 8 电动抗折试验机6个月通电、功能检查、清洁2013.3.25 任伟伟 9 电子天平6个月通电、功能检查、校准2013.3.25 任伟伟 10 水泥标准稠度凝结测定仪6个月清洁、除尘、涂油2013.3.25 任伟伟 11 雷氏夹测定仪3个月清洁、除尘2013.3.15 任伟伟注:责任人应按程序文件、作业文件或设备说明书的要求按期进行维护，发现问题应及时通知设备管理员进行处置。
河北燕峰工程检测有限公司京台高速 （廊坊段）L Q2合同工地试验室 仪器设备维护保养计划 编号设备名称保养周期维护保养内容实施时间责任人12 水泥净浆搅拌机3个月通电、功能检查、清洁2013.3.15 任伟伟 13 水泥胶砂搅拌机6个月通电、功能检查、清洁2013.3.25 任伟伟 14 雷氏夹6个月清洁、除尘、涂油2013.3.25 任伟伟 15 雷氏沸煮箱3个月检查接地、清洁、除垢2013.3.15 任伟伟 16 水泥胶砂震实台6个月通电、功能检查、清洁2013.3.25 任伟伟 17 胶砂试模3个月涂油2013.3.15 任伟伟 18 水泥胶砂流动度测定仪6个月通电、功能检查、清洁2013.3.25 任伟伟 19 水泥细度负压筛析仪3个月清洁、除尘2013.3.15 任伟伟 20 标准恒温恒湿养护箱6个月检查接地、清洁2013.3.25 任伟伟 21 水泥胶砂养护模3个月清洁、除垢2013.3.15 任伟伟 22 水泥净浆稠度仪6个月清洁、除垢2013.3.25 任伟伟注:责任人应按程序文件、作业文件或设备说明书的要求按期进行维护，发现问题应及时通知设备管理员进行处置。
智能变电站综合监控系统解决方案 变电站作为电网“大动脉”的枢纽，在国家电网中具有举足轻重的作用。保证变电站的安全、可靠、稳定运行，实行对智能变电站的高效管理，对于打造坚如磐石、固若金汤的“坚强智电网”具有重要的意义。为了提升电力调度自动化以及电力生产安全管理水平，继遥测、遥信、遥控、遥调之后，遥视系统与其他安防技术的整合应用成为智能变电站建设的热点，并成为智能变电站智能辅助系统的重要组成部分。为了满足智能变电站电力调度自动化、安全管理的应用需求，朗驰推出了具有先进性、实用性、智能性、兼容性、可扩展性等特点的智能变电站综合监控系统解决方案。 变电站视频监控需求分析 变电站监控系统所承担的任务主要有两个方面：一是安全防范;二是保障变电站设备的正常运行。安全防范方面，主要是通过在围墙、大门等区域安装摄像机、防盗探测器来防止非法闯入，保障变电站空间范围内的建筑、设备的安全，防盗、防火。在重点部位，摄像机实现24小时不间断全天候录像，并与报警系统、消防系统等实现联动。变电站设备运行保障主要是通过摄像机、灯光联动来监视主变压器等重要设备，监视场地和高压配电间设备的运行状态，通过图像监控结合远程和本地人员操作经验的优势，避免误操作。同时，监控系统对主控室设备仪表盘、操作刀闸等设备进行监控，并配合其他系统(如变电站综合自动化系统等)的工作。在发生突发事件之后，通过与主站的双向音视频交流而进行事件应急处理。 变电站综合监控系统解决方案 变电站综合监控系统主要由视频监控系统、安全防范系统、综合监管平台、网络传输系统等构成。根据变电站综合监控系统的硬件组成，同时结合变电站综合监控应用的实际需求与特点，我们将整个变电站综合监控系统分为4个系统层次，既前端设备层、传输网络层、系统控制层与系统应用层，同时层与层之间采用标准的TCP/IP协议进行通讯，不受网络平台的限制。其系统结构如图一所示。 图一变电站综合监控系统架构图 1、视频监控子系统 在每个前端变电站根据现场需要，在变电站室外和门口处安装相应高速球型摄像机(保证报警时能快速响应进行联动录像)，实现对变电站区域内场景情况的远程监视、监听。 在变电站室内(主要是主变室、高压室、地压室等)，根据实际情况，可选定点彩色一体化摄像机用于对进出变电站人员进行监视;可根据远程管理人员的命令改变摄像机镜头的方位、角度、焦距等，用于对变电站内设备运行情况、现场环境进行监视。通过摄像机、拾音器采集来的音视频模拟信号接入网络视频编码器，网络视频编码器将摄像机采集的视频信号转化成数字格式的压缩码流后，通过以太网口接入其专用的网络进行传输。前端编码采用目
《智能变电站运行管理规范》（最新版） 为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。 目录 1 总则 2 引用标准 3 术语 4 管理职责 4.1 管理部门职责 4.2 运检单位职责 5运行管理 5.1 巡视管理 5.2 定期切换、试验制度 5.3 倒闸操作管理 5.4 防误管理 5.5 异常及事故处理 6设备管理 6.1 设备分界 6.2 验收管理 6.3 缺陷管理 6.4 台账管理 7智能系统管理 7.1 站端自动化系统 7.2 设备状态监测系统 7.3 智能辅助系统 8资料管理 8.1 管理要求 8.2 应具备的规程 8.3 应具备的图纸资料 9培训管理 9.1 管理要求 9.2 培训内容及要求 1总则 1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电 站设备的安全、稳定和可靠运行，特制定本规范。 1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等， 并结合智能变电站变电运行管理的实际而制定。 1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理 和培训管理等六个方面的工作内容提出了规范化要求。 1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。常规变电站中的智能设
备的运行管理参照执行。 1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。 2引用标准 Q/GDW 383-2010 《智能变电站技术导则》 Q/GDW 393-2010 《 110（ 66） kV ～ 220kV 智能变电站设计规范》 Q/GDW394 《 330kV ～ 750kV 智能变电站设计规范》 Q/GDW 410-2010 《高压设备智能化技术导则》及编制说明 Q/GDW 424-2010 《电子式电流互感器技术规范》及编制说明 Q/GDW 425-2010 《电子式电压互感器技术规范》及编制说明 Q/GDW 426-2010 《智能变电站合并单元技术规范》及编制说明 Q/GDW 427-2010 《智能变电站测控单元技术规范》及编制说明 Q/GDW 428-2010 《智能变电站智能终端技术规范》及编制说明 Q/GDW 429-2010 《智能变电站网络交换机技术规范》及编制说明 Q/GDW 430-2010 《智能变电站智能控制柜技术规范》及编制说明 Q/GDW 431-2010 《智能变电站自动化系统现场调试导则》及编制说明 Q/GDW 441-2010 《智能变电站继电保护技术规范》 Q/GDW580 《智能变电站改造工程验收规范（试行）》 Q/GDWZ414 《变电站智能化改造技术规范》 Q/GDW640 《 110（ 66）千伏变电站智能化改造工程标准化设计规范》 Q/GDW6411 《 220kV 千伏变电站智能化改造工程标准化设计规范》 Q/GDW642 《 330kV 及以上 330～ 750 千伏变电站智能化改造工程标准化设计规范》 Q/GDW750-2012 《智能变电站运行管理规范》 国家电网安监 [2006]904 号《国家电网公司防止电气误操作安全管理规定》 国家电网生 [2008]1261 号《无人值守变电站管理规范（试行）》 国家电网科 [2009]574 《无人值守变电站及监控中心技术导则》 国家电网安监 [2009]664 号国家电网公司《电力安全工作规程（变电部分）》 国家电网生 [2006]512 号《变电站运行管理规范》 国家电网生 [2008]1256 号《输变电设备在线监测系统管理规范（试行）》 3 术语 3.1 智能变电站 采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能， 并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变 电站。 3.2 智能电子设备 包含一个或多个处理器，可以接收来自外部源的数据，或向外部发送数据，或进行控制的装 置，例如：电子多功能仪表、数字保护、控制器等，为具有一个或多个特定环境中特定逻辑 接点行为且受制于其接口的装置。 3.3 智能组件 由若干智能电子装置集合组成，承担主设备的测量、控制和监测等基本功能；在满足相关标准要求时，智能组件还可承担相关计量、保护等功能。 可包括测量、控制、状态监测、计量、保护等全部或部分装置。 3.4 智能终端 一种智能组件，与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对
变电设备状态维护—局部放电紫外检测技术 由于电力需求日益增加，使得电力设备所使用的绝缘材料所承受的电气压力与日俱增，设备使用的寿命往往取决于绝缘材料的绝缘强度。电力设备由于运转操作、使用年数、使用频度及使用环境等影响，会逐年发生裂化，进而发生故障或事故，世界各国都投入大量的人力从事设备维护及研究故障预测的诊断技术。 早期变电所设备维护采用事后维护，即发生故障后才进行修理。后来发展为预防维护，即事先安排一定时间进行大修或更换零件，以防止突发事故。近而采用预知维护，从设备外部发觉异常征兆，事先预知其严重性，在未发生故障前予以处理。 变电设备维护检测方法 一, 方法簡介 变电设备是由机械、电气、化学等系统组合而成，因此用多项试验来分析设备的异常情况。一般变电设备预知诊断维护技术都先利用不停电方式检测设备有无异常，如发现异常状况再进一步作停电检测。电力公司现行不停电检测方式（Non-outage Tests）包括： 1, 红外线测温（Infra-red Emissions）； 2，部分放电检测（Partial Discharge）； 3, 油中气体分析（Dissolved Gas Oil Analysis）； 4, 震动分析（Vibration Analysis）； 5, 有载分接头切换器检测（Tap Changer/ Selector Condition）； 6, 箱体状态（Tank Condition）； 7, 油中含水量分析（Water Content Analysis）； 8, 紫外线电晕检测（Ultraviolet Emissions）。 总体而言，变电设备不停电预知诊断监测系统的技术障碍在过去几年来已经逐渐克服，而且价格也逐渐降低，然而准确性与成本效益仍然是各电力公司考虑的主要因素。 变电设备维护方式也可分为两种，一种为定期维护（Time Based Maintenance, TBM）,也是传统维护作业方式，依据设备制造商或电力公司规定的维护周期，定期实施维护作业，人力花费较多且要安排停电作业；另一种方式为状态维护（Condition Based Maintenance, CBM）,可在不停电情况监测设备运转状态，如果发现异常，及时实施维护工作，可减少工作停电及维护人力，有效防范事故发生。 二、不停电预知维护目的： 1，评估设备使用状况 2，减少维护费用 3，预估设备使用寿命 4，提升工作人员安全 5，收集第一手资料，积累数据 三、不停电预知维护技术： 1，应用多重技术（Multi-Technology ） 2，资讯整合技术（Information Integration）
智能变电站一体化监控系统integratedsupervision andcontrolsystem ofsmartsubstation 按照全站信息数字化、通信平台网络化、信息共享标准化的基本要求，通过系统集成优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等功能。 全景数据panoramicdata 反映变电站运行的稳态、暂态、动态数据、设备运行状态以及图像、模型等数据的集合。 3.3 数据通信网关机communication gateway 一种通信装置。实现智能变电站与调度、生产等主站系统之间的通信，为主站系统实现智能变电站监视控制、信息查询和远程浏览等功能提供数据、模型和图形的传输服务。 综合应用服务器comprehensiveapplicationserver 实现与状态监测、计量、电源、消防、安防和环境监测等设备（子系统）的信息通信，通过综合分析和统一展示，实现一次设备在线监测和辅助设备的运行监视、控制与管理。 数据服务器dataserver 实现智能变电站全景数据的集中存储，为各类应用提供统一的数据查询和访问服务。 智能变电站自动化体系架构 a ）智能变电站自动化由一体化监控系统和输变电设备状态监测、辅助设备、时钟同步、计量等共同构成。一体化监控系统纵向贯通调度、生产等主站系统，横向联通变电站内各自动化设备，是智能变电站自动化的核心部分； b ）智能变电站一体化监控系统直接采集站内电网运行信息和二次设备运行状态信息，通 过标准化接口与输变电设备状态监测、辅助应用、计量等进行信息交互，实现变电站全景数据采集、处理、监视、控制、运行管理等，其逻辑关系如图 1 所示。
智能变电站辅助系统综 合监控平台
一、概述 智能变电站辅助系统综合监控平台是智能变电站的重要组成部分，是集自动化技术、计算机技术、网络通信技术、视频压缩技术、射频识别技术以及智能控制术等技术为一体的综合信息平台，专门用于实现对变电站各种辅助生产系统的整合、优化、管理及控制，成为实施“大运行”战略体系不可或缺的重要技术手段。
二、目的 通过对现有孤立分散的各类二次系统资源进行规范整合，实现二次系统的优化配置、信息资源共享、部门间业务的无缝衔接，从而提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂等问题，满足大运行体系建设的需要。 1、通过规范各类辅助生产系统的信息传输方式及通信规约，有利于统一化管理，方便新的智能化功能扩充。 2、可以实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求，实现信息的集中采集、集中传输、集中分析、集中应用，实现与其他系统的交互应用，从根本上消除产生“信息孤岛”的局面。 3、通过各种辅助生产系统的有机整合，不仅可以提升各子系统的性能，实现系统功能的统一管理及广泛联动，提高应急处理和反应能力，加强对意外灾害和突发事件的预防和管理能力。从而全面提升系统的智能化管理水平。 4、通过各种辅助生产系统的高度集成，统一上传，有利于远方人员对站内状况的全盘掌控，以加强对变电站的运行管理，提高对变电站辅助生产系统的监管质量，降低维护成本，提高运维效率。 三、适用范围 可广泛应用于各电压等级变电站/所、换流站、开闭站/所等场所。 四、产品功能
五、基于角色的差异化应用
六、九大子系统 智能变电站辅助系统综合监控平台包括视频联动子系统、火灾消防子系统、周界报警子系统、环境温湿度采集子系统、空调控制子系统、风机控制子系统、给排水控制子系统、灯光控制子系统、门禁控制子系统等九部分内容。 1) 视频联动子系统 视频联动子系统即将变电站的视频遥视的前端摄像机接入智能辅助系统的功能单元，是智能辅助系统的核心，提供与其它八个系统进行联动操作，实现视频共享及系统间协作功能。 a. 可接受其他系统的调用请求; b. 系统可保障原视频监控系统的系统功能与应用不受影响; c. 系统支持同一摄像机的多位置调用及多个摄像机的同一位置调用方式，即以目标为基础的监控模式。 2) 火灾消防子系统
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 智能变电站在线监测技术 研究正式版
智能变电站在线监测技术研究正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 摘要:电网运行的稳定性可以通过设备的在线监测技术得到保障，文章总结了我国关于智能变电站所采用的在线监测技术，其中包括传感、信息处理、数据传输等智能技术的原理其优势，分析了我国目前在线监测发展情况，其中对于存在的问题进行研究，借此希望可以对电网自愈系统提供可靠的依据。 关键词：智能变电站；在线监测；技术 1 智能变电站在线监测技术存在的问题
1.1 在线监测技术共享功能需要进一步完善 要想实现智能变电站与供电系统中各个组成部分的信息数据共享功能，就必须要保证各个系统的数据收集速率保持在一个相同的水平。这样一来，就需要另外建立一个数据信息收集系统，将供电系统中各组成部分采集到的数据收集起来，然后再对数据传输速率进行统一处理。这种方式的应用，不仅会降低智能变电站的工作效率，而且也会在一定程度上加大成本投入。 1.2 在线监测技术的网络选择有待提高 网络连接方式以及数据传输速率，是
变电站状态监测系统解决方案 许继昌南通信设备有限公司 2011.11
目录 1、配置表 (1) 2、系统整体方案 (1) 3、产品介绍 (2) 3.1GIS监测相关装置 (3) 3.2变压器监测相关装置 (6) 3.3开关柜监测装置 (10) 3.4避雷器在线监测系统 (14) 3.5站内状态监测主站系统 (14)
1、配置表 根据110kV及以上变电站设备配置监测设备如下： 2、系统整体方案 设备状态监测和诊断的关键是在线监测技术，在线监测技术是实现智能设备状态可视化的必要手段，是状态维修的实现基础，为其提供了实时连续的监测数据和分析依据。有效的在线监测系统可以随时掌握设备的技术状况和劣化程度，避免突发性事故和控制渐发故障的发生，从而提高高压电气设备的利用率，有助于从周期性、预防性维修向状态检修的转变，改善资产管理和设备寿命评估，加强故障原因分析。 在线监测、故障诊断、实施维修整个一系列过程构成了电气设备状态检修工作的内涵。因此，积极发展和应用变电站设备在线监测系统的最终目的就是为了以状态检修取代目前的定期维修，为其提供了分析诊断的依据，是状态维修策略不可或缺的组成部分。智能变电站监测总体方案如下图：
IEC61850-8-1 IEC61850-8-1 智能组件 柜 变电站状态监测典型方案架构 状态监测系统系统结构 1）状态监测系统结构应为网络拓扑的结构形式，变电站内状态监测系统向上作为远方主站的网络终端，同时又相对独立，站内自成系统，层与层之间应相对独立，采用分层、分布、开放式网络系统实现各设备间连接。 2）站控层由状态监测系统综合平台组成，提供站内运行的人机界面，实现监视查看间隔层和过程层设备等功能，形成全站状态监测中心，并与远方主站状态监测系统进行通信。 3）间隔层由计算机网络连接的若干个综合数据集成单元组成（针对专业性较强，数据分析较为复杂的监测项目）。过程层由若干个监测功能组IED及状态监测传感器组成。 站控层综合数据单元均与过程层监测功能组主IED整合为状态监测IED，以减少装置数量，节约场地布置空间。过程层传感器由一次厂家成套。 4）状态监测IED采用IEC61850协议与站控层综合平台通信，各监测IED的评价结果通过站控层网络传输至综合平台，综合平台汇总并综合分析，监测数据文件仅在召唤时传送。 5）站控层综合平台设备与状态监测IED连接采用以太网，通信速率满足技术要求。 6）状态监测IED与过程层传感器的连接采用现场总线，通信速率满足技术要求。
智能变电站状态监测系统的设计方案 发表时间：2015-12-23T12:01:03.160Z 来源：《电力设备》2015年5期供稿作者：王建树1 康园园2 张贤3 周玲4 [导读] 国网河北省电力公司检修分公司在传统电网升级为智能电网的过程中，变电站状态监测系统也必须向着智能化改造和建设的方向发展。 王建树1 康园园2 张贤3 周玲4 （国网河北省电力公司检修分公司 050000）摘要：在传统电网升级为智能电网的过程中，变电站状态监测系统也必须向着智能化改造和建设的方向发展。本文首先分析了智能变电站状态监测系统结构，其次重点分析了智能变电站状态监测系统设计方案中的关键因素，最后提出了相应的设计方案，具有一定的参考价值。 关键词：智能变电站；状态监测系统；设计方案1 智能变电站状态监测系统结构分析 一般来讲，智能变电站状态监测系统的组成主要包括主站系统、站端检测单元、设备综合监测单元以及传统的监测装置—状态监测主智能电子设备（IED）这四大部分。其功能主要用于采集、传输、存储、转发数据，同时在后台对这些数据加以处理，并且对数据的高级应用进行分析。此外，智能变电站状态监测系统采用的架构形式为主站/子站，通常情况下，在状态监测中心或者网省公司的数据中心这两个地点设置主站，主站由后台数据库、变电设备状态信息接入网关机（CAG）这两部分组成；在各个变电站的站内设置子站，子站的结构为三层两网，其中，三层指站控层、间隔层以及过程层。此外，主站通信传输系统有后台高级诊断分析系统、通信集成平台系统，作为接口平台，能够与外部数据进行交换，同时具有智能诊断、设备及变电站的图形化展示等高级功能。通常情况，变电设备CAG都具有DL/T860标准客户端所要求的相应功能，比如对子站传来的DL/T860标准服务方面的有关数据进行接收，同时在各个站端将状态数据上传完毕后，对该类数据进行实时获取，从而实现主站控制以及DL/T860标准服务等功能。而位于站控层的状态接入控制器（CAC），[1]通常称之为站端检测单元，它的功能主要表现在信息处理以及DL/T860标准服务器端这两个方面，其中在信息处理方面，它能够对装置以及IED运行状态进行监视，同时对变电站运行情况的监测数据进行实时集中的展示，从而初步实现分析、计算、统计数据以及显示图表等功能，此外，通过CAG以及CAC，智能变电站状态监测系统能够在主站系统的历史数据库中接入各个子站的运行监测数据；在DL/T860标准服务器端这一方面，能够接收由智能监测单元IED提供并传输过来的监测数据，同时对各个监测单元所提供的变电站不同运行状态下的数据进行汇集，接着向监测单元的IED进行数据召唤以及采样周期等相关指令的下发，最后将监测参量以及数据分析结论上传至状态监测的主站。 综合监测单元的具体位置在间隔层中，用于转换通信协议，其主要功能是处理一些简单信息、对控制指令进行及时的下达以及上传数据等。而状态监测IED安装的具体位置在过程层中，与被监测设备的主体相邻近，相比传统的状态监测装置，它能够对DL/T860标准通信协议起到有效的支持作用，这是传统状态监测装置所不具备的，而且当现场的高压设备状态为在线运行时，状态监测IED能够对该状态下的参数进行快速采集。 2 智能变电站状态监测系统设计的关键因素2.1 各系统间数据的交互 一般来讲，在运行方面，变电站的状态监测系统与其自动化运行系统是相互独立的，而且状态监测系统主要在电力系统网的三区运行，在物理层面上，同变电站监视控制与数据采集系统（SCADA）、自动化系统之间是隔离开的。通常情况下，采用可扩展标记语言技术（XML）、Web Service以及数据中心这三种手段对主站系统与状态检修系统、资产全寿命周期管理系统、生产管理系统间的数据进行交互，从而实现DL/T860与IEC61970这两个模型之间的转换，因而，变电站其他系统就能够调用状态监测系统传输来的主站监控装置的告警信息、测量值数据以及设备运行状态信息。各个系统间数据交互的具体过程为：首先，对各个监测设备向CAC提供的符合DL/T860协议加工的那些熟数据，CAC要进行实时接收，然后，再将这些数据推送至位于网省监控中心的变电CAG。一般而言，跨区域发送、获取信息，需要符合信息安全管理制度的相关要求，[2]基于这一点，在CAC接收由变电站综合自动化系统传输过来的电流、电压、功率等数据这一过程中，可以采用一些隔离装置，如单向硬件的物理隔离。 2.2 纵、横向信息的共享 一般而言，传统的状态监测系统在进行系统划分时，通常以业务类型为依据。这种划分方式不利于信息的共享。而智能变电站状态监测系统则突破了这一禁锢，该系统有效利用了DL/T860的应用优势，融合离散信息，从而实现纵、横向信息的共享。信息融合得以实现的前提是子站采用的信息模型必须符合DL/T860的统一标准，而且保证应用规范化的基础在于标准化数据。对从子站CAC传输过来的DL/T860标准熟数据，主站CAG要进行接收，之后，根据相关数据接入规范，将这些数据插至位于历史数据库的数据表中。对于制造厂家而言，数据接入规范具有一定的开放性和共享性，因此，在具体实践中，厂家必须共同遵循该规范。此外，我国电网公司的管理需求是统一信息平台、两级数据中心，具体来讲，即信息管理的发展方向从目前采集单一信息参量演变为融合诊断分析、综合监测多特征量，而信息融合恰恰能够满足这一需求。统一分析模型能够实现参数、接口的统一，具有一定的可扩展性以及二次开发功能，统一分析模型能够良好的适应智能变电站状态监测系统运行管理方法以及监测技术的不断发展。 2.3系统组网方式 传统状态监测系统的主通信模式依赖于CAN总线，具有一定的可扩展性、较高的稳定性以及较快的速度，但是在电磁兼容以及互操作方面却存在一些问题。众所周知，光纤明显的两个优点就是能够免受电磁的干扰以及带宽高。首先，将通信网络光纤化，即在状态监测系统的站控层、间隔层、过程层这三者两两之间安装100M的光纤以太网，[3]以此作为主通信的基础，同时，站控层的上位机会通过光纤以太网同监测装置IED进行连接，而且不同间隔IED之间的通信也是利用光纤以太网来完成的。其次，对通信协议进行统一。智能变电站状态监测系统的通信方式取代了传统监测系统中所应用的通信方式，如现场总线RS485以及CAN等。该系统中，站控层、间隔层以及过程层都依靠TCP/IP以太网来实现相互间的通信，具有良好的通信效果。3现阶段智能变电站状态监测系统的设计3.1新建智能变电站状态监测系统的设计
探究智能变电站的智能监测系统 发表时间：2016-03-22T16:02:44.330Z 来源：《基层建设》2015年26期供稿作者：苏峰 [导读] 国电南京自动化股份有限公司目前，我国正在大力发展智能电网技术，其中智能变电站的建设是智能电网建设不可缺少的重要环节。 国电南京自动化股份有限公司 211100 摘要：目前，我国正在大力发展智能电网技术，其中智能变电站的建设是智能电网建设不可缺少的重要环节。在智能变电站监测系统的建设中，在线智能监测系统把各种监测设备联系到一起，对电网的安全建设与正常运行起着重要作用。本文主要通过对变电站的前端信号采集与处理系统，网络传输系统和监控中心系统等三部分的介绍，阐明了智能变电站的工作方式是先信号采集与处理再信号传输到最后的监测与控制。然后分析了其系统的相容性。 关键词：智能变电站；输变电设备；智能监测系统 引言 近年来，随着自动化技术的发展，智能监控技术正逐步渗透到各个岗位。智能变电站作为电网的重要组成部分，其智能化的建设实现将对建设整个电网智能化起到关键作用。而保证智能化变电站智能化目标实现的关键因素就是智能监控系统。通过智能监控系统，可以直观、及时的了解和掌握各变电站安全情况，并对于发生的紧急情况作出应急处理方案。因此，通过对智能化变电站智能监控系统的探讨对整个电网来说具有积极意义。 1 智能变电站智能监测系统的定义 所谓智能化变电站，主要是对变电站的智能化一次设备（电子式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）的构建，实现24小时自动监控，减少值班人员的运行监盘。而智能监测系统则是通过网络化、信息数字化、共享标准化等方法，以先进、集成、可靠的智能化设备为主要平台完成实时监测设备状态、评估检修周期、自动控制电网、在线分析决策、智能调节调度等功能。使得电站运行变得更加安全、稳定。最终实现经济效益最大化的目的。 2 系统总体设计 2.1 智能监测系统结构 整个智能变电站在线智能监测系统可分成三个部分：前端系统、网络传输系统和监控中心系统。前端系统是指智能变电站在线监测系统对监控区域的图像采集和处理。工作过程是将前端摄像头采集到的信号经由模拟线缆接入到视频编码服务器中，再由视频编码服务器对相应的模拟信号进行编码和压缩，最后通过网络传输系统将压缩后的信号传往监控中心。变电站智能在线监测系统的系统结构图如图所示。 2.2 系统工作原理 智能变电在线智能监测系统就是把现场采集到的信号从变电站的现场采集摄像机中提取出来，再经由数据传输系统将其传输到监控中心的服务器上，也就是一个下行数据传输的过程。首先是把摄像机采集到的信号输入到各自的视频编码服务器中，然后这个服务器会对视频进行处理，先将这个信号清晰化，然后将其压缩，再把处理压缩后的信号发送到数据传输网络中，并通过数据传输网络把信号传输到监控中心。最后在监控中心的数据接收端收集来自前端的数据信息，由终端监控计算机对这些信号进行处理并进行解压缩，再通过计算机的图像电视显示墙以及声卡进行情景回放。 3 系统分部结构设计 3.1 前端子系统 变电站的监控范围称作前端现场，它主要由现场信号采集摄像机、云台和网络视频编码器三个部分组成。主要把现场摄像机采集到的模拟信号发送到视频编码服务器中，在这里视频信号会被压缩并编码成数字信号流。当变电站智能在线监测系统的监控管理中心需要查看相应的监控区域时，监控中心就会通过监控主机发出控制信号调用相应的摄像机，对前段摄像机进行控制。 3.2 网络传输系统 光同步数字传输网络是把不同类型的网元设备通过光缆路线组成的，这些不同类型的网元设备可以实现光同步数字传输网络的同步复用、交叉连接和网络故障自检、自愈等功能。交叉连接系统以灵活的分插任意支路信号，因此它可以用在光同步数字传输网络中点对点的传输，也可以在环形网和链状网的传输中应用。由于光信号在传输过程中会随传输距离的增加而产生衰耗，再生器的功能就是对光信号进行放大、整形处理，主要用于光信号的长距离传输中。当 SDH 传输网络在传输过程中某一传输通道出现故障时，数字交叉连接系统可以对复接段的通道进行保护，把这一信号接入保护通道中。 3.3 监控中心系统 变电站智能在线监测系统的监控中心系统主要是由图像监控服务器，监控管理系统和监控客户终端三部分组成的。由监控中心负责对远端和近端的现场监测设备进行统一管理，并且在管理中要对应好变电站的主控计算机，以便当相应的解码设备对相应的图像信息解码后，把还原后的信号发送到主控计算机中。最后在主控计算机上会显示相应的图像，并记录下变电站智能在线监测系统的的各设备、仪器仪表的使用情况和对应的状态，与此同时在监控中心外配置的大屏幕上可以对屏幕进行显示。变电站智能在线监测系统的控制中心可以对监控现场摄像机进行随意切换和控制。 4 系统相容性 智能变电站在线监测系统在智能监测的过程中不仅要做好监控工作，还要兼顾站内各系统相互间的关系，以防对监测结果产生影响。继电保护系统作为电网安全稳定工作的最后保护关口，它的安全性和可靠性都是最高的，这些特点也对自身有很高的要求，其中最基本的一点就是要保证系统的独立性。在变电站智能在线监测系统出现前电能量采集系统一般是通过拨号的方法向各监测部门发送相应的电量信息，这种方式比较落后。但是随着网络技术飞速发展和控制中心监控系统的改进，电量信息的网络传输也具有了另一种快速、方便的
