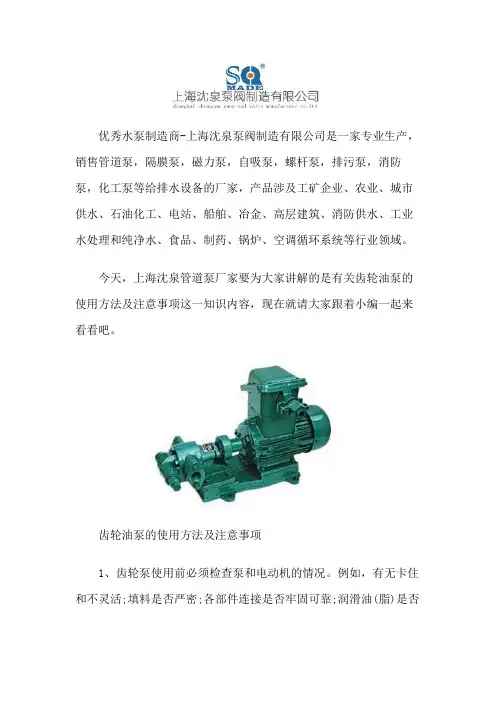

齿轮油泵工作原理和注意事项
2009-12-25 0:49:00 发布者：泊头八方油泵制造厂

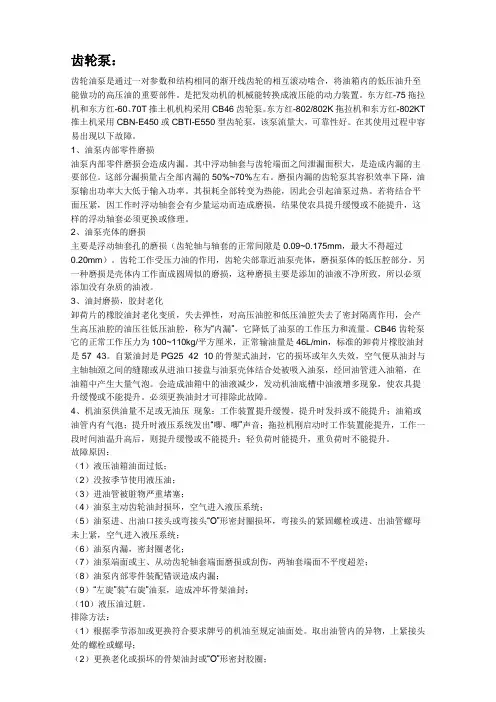

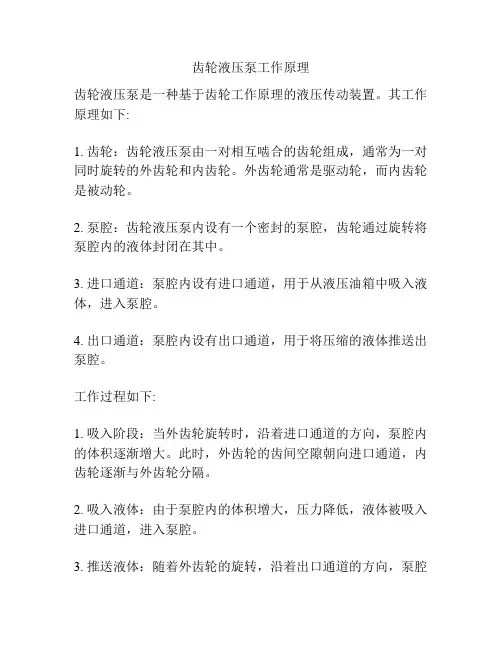

齿轮油泵是通过一对参数和结构相同的渐开线齿轮的相互滚动啮合，将油箱内的低压油升至能做功的高压油的重要部件。是把发动机的机械能转换成液压能的动力装置。发动机在其使用过程中容易出现以下故障。

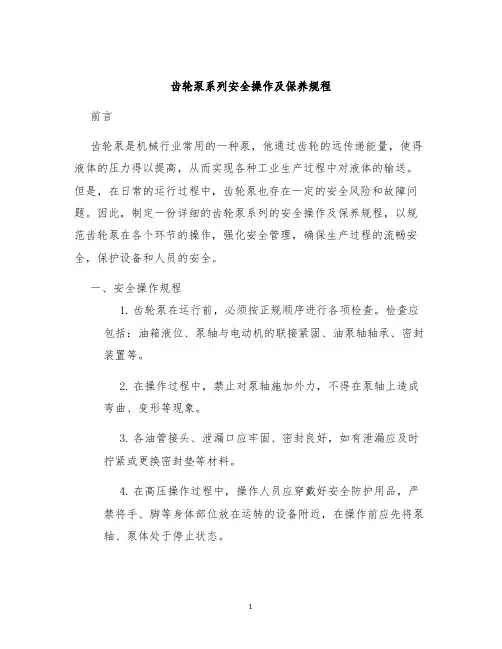

1、油泵内部零件磨损
油泵内部零件磨损会造成内漏。其中浮动轴套与齿轮端面之间泄漏面积大，是造成内漏的主要部位。这部分漏损量占全部内漏的50%~70%左右。磨损内漏的齿轮泵其容积效率下降，油泵输出功率大大低于输入功率。其损耗全部转变为热能，因此会引起油泵过热。若将结合平面压紧，因工作时浮动轴套会有少量运动而造成磨损，结果使农具提升缓慢或不能提升，这样的浮动轴套必须更换或修理。
2、油泵壳体的磨损
主要是浮动轴套孔的磨损（齿轮轴与轴套的正常间隙是0.09~0.175mm，最大不得超过0.20mm）。齿轮工作受压力油的作用，齿轮尖部靠近油泵壳体，磨损泵体的低压腔部分。另一种磨损是壳体内工作面成圆周似的磨损，这种磨损主要是添加的油液不净所致，所以必须添加没有杂质的油液。
3、油封磨损，胶封老化
卸荷片的橡胶油封老化变质，失去弹性，对高压油腔和低压油腔失去了密封隔离作用，会产生高压油腔的油压往低压油腔，称为“内漏”，它降低了油泵的工作压力和流量。CB46齿轮泵它的正常工作压力为100~110kg/平方厘米，正常输油量是46
L/min，标准的卸荷片橡胶油封是57×43。自紧油封是PG25×42×10的骨架式油封，它的损坏或年久失效，空气便从油封与主轴轴颈之间的缝隙或从进油口接盘与油泵壳体结合处被吸入油泵，经回油管进入油箱，在油箱中产生大量气泡。会造成油箱中的油液减少，发动机油底槽中油液增多现象，使农具提升缓慢或不能提升。必须更换油封才可排除此故障。
4、机油泵供油量不足或无油压
现象：工作装置提升缓慢，提升时发抖或不能提升；油箱或油管内有气泡；提升时液压系统发出“唧、唧”声音；拖拉机刚启动时工作装置能提升，工作一段时间油温升高后，则提升缓慢或不能提升；轻负荷时能提升，重负荷时不能提升。
故障原因：
（1）液压油箱油面过低；
（2）没按季节使用液压油；
（3）进油管被脏物严重堵塞；
（4）油泵主动齿轮油封损坏，空气进入液压系统；
（5）油泵进、出油口接头或弯接头“O”形密封圈损坏，弯接头的紧固螺栓或进、出油管螺母未上紧，空气进入液压系统；
（6）油泵内漏，密封圈老化；
（7）油泵端面或主、从动齿轮轴套端面磨损或刮伤，两轴套端面不平度超差；
（8）油泵内部零件装配错误造成内漏；
（9）“左旋”装“右旋”油泵，造成冲坏骨架油封；
（10）液压油过脏。
课程设计说明书 课程名称《工程图学综合实践》 设计名称齿轮油泵拆装测绘 设计时间 2011年10-12月 系别机电工程系 专业机械设计制造及自动化 班级 14班 姓名陈振明 指导教师邓宝清 2011 年 12 月12 日
目录 一、任务 (3) （一）本次课程设计内容 (3) （二）齿轮油泵简介 (3) （三）实际分配任务 (4) 二、进度表 (5) 三、课程设计过程 (5) （一）拆装与测绘 (5) （二）建模 (6) （三）装配与爆炸 (10) （四）绘制零件图 (13) （五）绘制装配图 (13) 四、本次课程设计的感受 (13) 附表 (14) 附图 (155) 主要参考文献 (21)

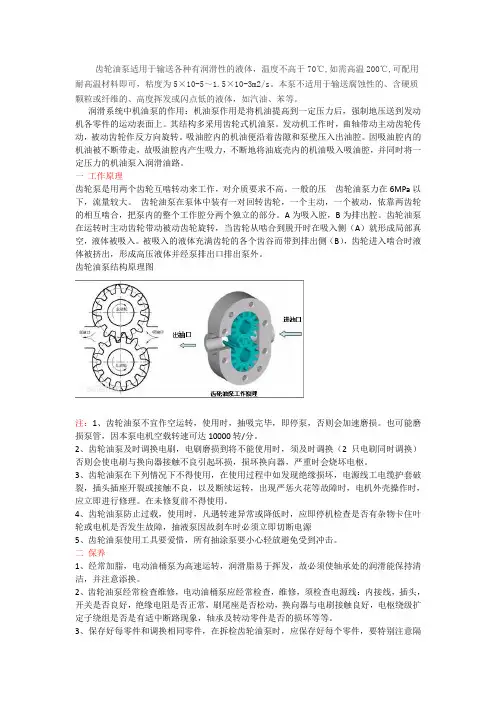

一、任务 （一）本次课程设计内容：齿轮油泵的拆装、测绘、建模及工程图绘制。 （二）齿轮油泵简介 1.齿轮油泵的工作原理 齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。一般的压力在6Mpa以下，流量较大。齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分成两个独立的部分。右边为吸入腔，左边为排出腔，齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。 图1 工作原理 齿轮油泵在正常工作时，具有一定的油压范围，为使工作油压不超过该额定压力，一般在泵盖上都有限压阀装置，它由螺塞、小垫片、弹簧、钢珠定位圈和钢珠组成。当油压超过额定压力时，高油压就克服弹簧压力，将钢珠阀门顶开，使润滑油自压油腔流回吸油腔，以保证整个润滑系统安全工作。其他零件，如填料、垫片、小垫片等起密封防漏作用。垫片的厚度大小不同，可以调节齿轮两侧面间隙的大小。 2.齿轮油泵的说明 本课程设计中所用到的齿轮油泵型号为CB-B2.5，是一种无侧板、三片式结构的外啮合低压齿轮油泵，它没有径向平衡结构和轴向间隙补偿装置，依靠间隙密封原理工作。该产品具有体积小、重量轻、结构简单，工作可靠、价格低廉、维护方便等优点，主要应用于各种机床液压系统及负载较小的液压传动系统中。
全电动注塑机工作原理(多图) [ 来源：机电论文| 类别：技术| 时间：2006-11-8 12:27:05 ] [字体：大中小] 近年来以手机壳和记录数据的介质（光盘CD、数字影像光盘DVD、磁光盘MD以及微型光盘MDS）为代表的薄壁产品需求旺盛，市场的发展潜力巨大。全电动注塑机节能、节材、环保、高效、精密、高速（注塑速度标准的为300mm/s，高速的达到700mm/s到750mm/s），适用于做各种塑胶薄壁产品及医药产品，生产市场前景广阔。 注塑行业正面临着一个飞速发展的机遇，然而在注塑产品的成本构成中，电费占了相当的比例，依据注塑机设备工艺的需求，注塑机油泵马达耗电占整个设备耗电量的比例高达50%-65%，因而极具节能潜力，设计与制造新一代"节能型"注塑机，就成为迫切需要关注和解决的问题。全电动注塑机正好满足这种需要。 一、全电动注塑机电控原理 1. 伺服电机 伺服：一词源于希腊语"奴隶"的意思。人们想把"伺服机构"当个得心应手的驯服工具，服从控制信号的要求而动作。在讯号来到之前，转子静止不动；讯号来到之后，转子立即转动；当讯号消失，转子能即时自行停转。由于它的"伺服"性能，因此而得名。 伺服系统：是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。伺服的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。 力劲PT60V伺服系统原理 力劲PT60V伺服系统原理: 伺服电机：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。 伺服电机的优点：大扭力、控制简单、装配灵活。 伺服电机的结构：一个伺服电机内部包括了一个直流电机；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。其中，高速转动的电机提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服电机的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低。 锁模伺服电机 伺服电机的工作原理： 伺服电机是一个典型闭环反馈系统，减速齿轮组由电机驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服电机精确定位的目的。
注塑机工作原理及构造 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。
第二节 注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑 部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。 第二节注 塑 机 结 构 注塑机总体结构 注塑 注塑部件 塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴 合模部件 合模装置 调模装置 制品顶出装置 机身 液压系统 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器 电器控制系统 动作程序控制；料筒温度控制；泵电机控制 安全保护；故障监测、报警；显示系统 机械手 加料装置 图1-21 注塑机组成示图 图1-20 注塑机工作程序框图
计算机辅助产品设计实训说明书 题目：齿轮油泵设计 学院：机电工程学院 专业：机械制造及其自动化 学生姓名： 学号： 指导教师： 2011年12 月 29 日 目录
绪论 (2) 1 齿轮油泵介绍 1.1 油泵功能 (3) 1.2 工作原理 (3) 2 齿轮油泵三维建模 2.1 泵体 (4) 2.2 泵盖 (5) 2.3 主动齿轮轴 (6) 2.4 从动齿轮轴 (8) 2.5 垫片 (8) 2.6 填料压盖 (8) 2.7 紧锁螺母 (9) 2.8 螺塞 (9) 2.9 钢珠定位圈 (10) 2.10 弹簧 (10) 2.11 装配 (10) 2.12 运动仿真 (12) 3 结论 (13) 参考文献 (14) 附录 (15)
绪论 1. Creo Element/Pro 5.0简介，在2011年6月13日，PTC 宣布发布我们的全新设计软件 Creo。随着 Creo 1.0 应用程序的发布，Pro/ENGINEER、CoCreate 和ProductView 的当前用户可以扩展这些应用程序的价值和功能。 Pro/ENGINEER、CoCreate和 ProductView 是 Creo 远景构想的基本组成元素，它们在 2D 和 3D CAD、CAE、CAM、CAID 和可视化领域提供了经过证实的表现。 Creo 不仅保护客户目前在PTC产品中的投资，而且还提供了通往未来的坦途。Creo 是PTC 新的设计软件产品系列，它能够提高用户的工作效率，更好地与客户和供应商共享数据以及审阅设计方案，并能预防意外的服务和制造问题，从而帮助公司释放组织内部的潜力。其中Creo Element/Pro 5.0 M110,既Pro/ENGINEER 5.0，是最新版本的Creo 过渡产品，即保留了原有版本的功能，又添加了焊接与钣金设计，摸制件设计效率等功能，界面基本保持不变，功能优化。Creo Element/Pro 5.0也是本次设计的主要软件Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。 1．参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。 2．基于特征建模Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。 3．单一数据库（全相关）Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。
第一章注塑机工作原理及构造 第一节注塑机工作原理 一、注塑机工作原理 注塑成型机简称 注塑机，其机械部分主 要由注塑部件和合模部 件组成。注塑部件主要 由料筒和螺杆及注射油 缸组成示意如图 1-19所示。 注塑成型是用塑性 的热物理性质，把物料 从 料斗加入料筒内，料筒外由 加热圈加热，使物料熔融。在料筒内装有在外动力 油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。 物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时, 物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同 时，螺杆在物料的反作用力作用下向后退， 使螺杆头部形成储料空间，完成塑化 过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的 熔融料通过喷嘴注射到模具的型腔中。 型腔中的容料经过保压、冷却、固化定型 后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模 具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、 启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20 所示。 1—模具 2—喷嘴 3—料筒 4—螺杆 5—加热圈 6—料斗7 —油马达 8—注射油缸 9 一储料室 10 —制件 11—顶杆 注射 ＞ 座动 作选 择
第二节注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑 部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料 装置等组成，如图 1?21所示。 厂螺杆 料筒 r 塑化装置 s 螺杆头 注射座 丿 i 喷嘴 A 注射油缸 螺杆驱动装置 I 注射座油缸 r 合模装置 合模部件x 调模装置 I 制品顶出装置 厂泵、油马达、阀 S 蓄能器、冷却器、过滤装置 ?管路、压力表 冷却系统 —— 入料口冷却、模具冷却 润滑系统——润滑装置、分配器 「动作程序控制；料筒温度控制；泵电机控制 、" 1安全保护；故障监测、报警；显示系统 加料装置 机械手 图1-21注塑机组成示图 注塑部件 机身 液压系统
绪论 一、课程设计容 根据齿轮油泵的工作原理和零件图，看懂齿轮油泵的全部零件图，并将标准件按其规定标记查出有关尺寸。应用AutoCAD软件绘制所有正式零件图，装配图（A3图纸幅面1），用UG绘制所有正式零件的三维图形。 二、齿轮油泵工作原理 齿轮油泵示意图 工作原理部分：齿轮油泵是依靠一对齿轮的传动把油升压的一种装配，泵体12有一对齿轮，轴齿轮15是主动轮，轴齿轮16是被动轮，如下图所示。动力从主动轮输入，从而带动被动轮一起旋转。转动时齿轮啮合区的左方形成局部真空，压力降低将油吸入泵中，齿轮继续转动，吸入的油沿着泵体壁被输送到啮合处的右方，压力升高，从而把高压油输往需要润滑的部位。 防渗漏：为使油泵不漏油，泵体和泵盖结合处有密封垫片13（垫片形状与泵体、泵盖结合面相同），主动轴齿轮伸出的一端处填料压盖防漏装置，由填料10、填料压盖9、
螺栓组（件18、件8）组成。 连接与定位：泵体与泵盖之间用螺钉18连接，为保证相对位置的准确，用定位销11定位。 齿轮油泵工作原理 拆装顺序：泵体---主动轴和被动轴---垫片、泵体—定位销—螺钉 ---填料---压盖 三、齿轮油泵零件之间的公差配合 1. 齿轮端面与泵体、泵盖之间为32K6； 2. 齿顶圆与泵体孔为Φ48H7/d7； 3. 主动轴齿轮、被动轴齿轮的两支承轴与泵体、泵盖下轴孔为Φ16H7/h6； 4. 填料压盖与泵体孔径为Φ32H11/d11。 四、齿轮油泵的其它技术要求 1. 装配后应当转动灵活，无卡阻现象； 2. 装配后未加工的外表面涂绿色。
第一章 二维零件图
第一章绘制三维零件图 第一节、泵盖 齿轮油泵泵盖如图所示。 具体建模步骤如下： 图 1-1 泵盖 一、整体建模 1、打开UG,新建模型。在菜单栏中选择“插入”\“设计特征”\“长方体”命令。系统弹出“长方体”对话框。如图1-2a所示。 2、在“类型”下拉表框中选择“两点和高度”选项,单击按钮弹出点对话框设置两点位置，相对于wcs坐标系第一点位置为（42，21,0）、第二点为（-42、-21、0），在“尺寸”选项中输入高度为10mm。点击确定建立一个长84mm、宽42mm、高10mm的长方体，完成如图1-2b所示
第一章 注塑机工作原理及构造 第一节 注塑机工作原理 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。 注塑成型是用塑性 的热物理性质，把物料 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。 1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈 6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆 图1-19 注塑成型原理图 注射座动作选择
第二节 注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。 第二节注 塑 机 结 构 注塑机总体结构 公司目前主力机型为HTFX 系列，该机型主要可分为注射部分（01 注塑机 注塑部件 塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴 合模部件 合模装置 调模装置 制品顶出装置 机身 液压系统 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器 电器控制系统 动作程序控制；料筒温度控制；泵电机控制 安全保护；故障监测、报警；显示系统 机械手 加料装置 图1-21 注塑机组成示图
绪论 一、课程设计内容 根据齿轮油泵的工作原理和零件图，看懂齿轮油泵的全部零件图，并将标准件按其规定标记查出有关尺寸。应用AutoCAD软件绘制所有正式零件图，装配图（A3图纸幅面1张），用UG绘制所有正式零件的三维图形。 二、齿轮油泵工作原理 齿轮油泵示意图 工作原理部分：齿轮油泵是依靠一对齿轮的传动把油升压的一种装配，泵体12内有一对齿轮，轴齿轮15是主动轮，轴齿轮16是被动轮，如下图所示。动力从主动轮输入，从而带动被动轮一起旋转。转动时齿轮啮合区的左方形成局部真空，压力降低将油吸入泵中，齿轮继续转动，吸入的油沿着泵体内壁被输送到啮合处的右方，压力升高，从而把高压油输往需要润滑的部位。 防渗漏：为使油泵不漏油，泵体和泵盖结合处有密封垫片13（垫片形状与泵体、泵盖结合面相同），主动轴齿轮伸出的一端处填料压盖防漏装置，由填料10、填料压盖9、螺栓组（件18、件8）组成。
11定位。 齿轮油泵工作原理 拆装顺序：泵体---主动轴和被动轴---垫片、泵体—定位销—螺钉---填料---压盖 三、齿轮油泵零件之间的公差配合 1. 齿轮端面与泵体、泵盖之间为32K6； 2. 齿顶圆与泵体内孔为Φ48H7/d7； 3. 主动轴齿轮、被动轴齿轮的两支承轴与泵体、泵盖下轴孔为Φ16H7/h6； 4. 填料压盖与泵体孔径为Φ32H11/d11。 四、齿轮油泵的其它技术要求 1. 装配后应当转动灵活，无卡阻现象； 2. 装配后未加工的外表面涂绿色。
第一章 二维零件图
第一节、泵盖 齿轮油泵泵盖如图所示。 具体建模步骤如下： 图1-1 泵盖 一、整体建模 1、打开UG,新建模型。在菜单栏中选择“插入”\“设计特征”\“长方体”命令。系统弹出“长方体”对话框。如图1-2a所示。 2、在“类型”下拉表框中选择“两点和高度”选项,单击按钮弹出点对话框设置两点位置，相对于wcs坐标系第一点位置为（42，21,0）、第二点为（-42、-21、0），在“尺寸”选项中输入高度为10mm。点击确定建立一个长84mm、宽42mm、高10mm的长方体，完成如图1-2b所示 图1-2a 长方体对话框图1-3b 3、在菜单栏中选择“插入”\“设计特征”\“圆柱”命令。系统弹出“圆柱”对话框。如图1-3a所示。
第一章注塑机工作原理及构造 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图 1-19 所示。 注塑成型是用塑性的热物理性质，把物料第一节注塑机工作原理 图 1-19注塑成型原理图 1－模具2－喷嘴3－料筒4－螺杆5－加热圈6－料斗7 －油马达8－注射油缸9－储料室 10－制件11－顶杆 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同 时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化 过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的 熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模 具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20 所示。 闭模注射座前进注射保压 制品顶出启模冷却 退回塑化塑化退回固定塑化注射座动作选择 图 1-20注塑机工作程序框图
第二节注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21 所示。 注塑部件 合模部件 机身 注 塑 液压系统机 冷却系统 润滑系统 螺杆 料筒 塑化装置 螺杆头 注射座 喷嘴 注射油缸 螺杆驱动装置 注射座油缸 合模装置 调模装置 制品顶出装置 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 入料口冷却、模具冷却 润滑装置、分配器 动作程序控制；料筒温度控制；泵电机控制 电器控制系统 安全保护；故障监测、报警；显示系统 加料装置 机械手 图 1-21注塑机组成示图 第二节注塑机结构 注塑机总体结构 公司目前主力机型为HTFX系列，该机型主要可分为注射部分（01
% 武汉科技大学 本科毕业设计（论文） · 题目：中高压外啮合齿轮泵设计 姓名： 专业： 学号： 指导教师： 【 武汉科技大学机械工程学院 二0一三年五月
目录 摘要.................................................................. I Abstract.......................................................................... II 1绪论. (1) 研发背景及意义 (1) 齿轮泵的工作原理 (2) 齿轮泵的结构特点 (3) 外啮合齿轮泵基本设计思路及关键技术 (3) 2 外啮合齿轮泵设计 (5) 齿轮的设计计算 (5) 轴的设计与校核 (7) 齿轮泵的径向力 (7) 减小径向力和提高齿轮轴轴颈及轴承负载能力的措施 (8) 轴的设计与校核 (8) 卸荷槽尺寸设计计算 (11) 困油现象的产生及危害 (11) 消除困油危害的方法 (13) 卸荷槽尺寸计算 (15) 进、出油口尺寸设计 (17) 选轴承 (17) 键的选择与校核 (17) 连接螺栓的选择与校核 (18) 泵体壁厚的选择与校核 (18) 总结 (19) 致谢 (20) 参考文献 (22)
摘要 外啮合齿轮泵是一种常用的液压泵，它靠一对齿轮的进入和脱离啮合完成吸油和压油，且均存在泄漏现象、困油现象以及噪声和振动。减小外啮合齿轮泵的径向力是研究外啮合齿轮泵的一大课题，为减小径向力中高压外啮合齿轮泵多采用的是变位齿轮，并且对轴和轴承的要求较高。为解决泄漏问题，低压外啮合齿轮泵可采用提高加工精度等方法解决，而对于中高压外啮合齿轮泵则需要采取加浮动轴套或弹性侧板的方法解决。困油现象引起齿轮泵强烈的振动和噪声还大大所短外啮合齿轮泵的使用寿命，解决困油问题的方法是开卸荷槽。 关键词：外啮合齿轮泵，变位齿轮，浮动轴套，困油现象，卸荷槽 （此毕业设计获得2013届优秀毕业设计荣誉，共有5张零件图，1张装配图，并且有开题报告、外文翻译、答辩稿，答辩ppt，保证让你的毕业设计顺利过关！先找份好的工作，不再为毕业设计而发愁！！！有需要零件图和装配图的同学请联系）
注塑机的基本常识 1. 刚开机时产品跑披锋，生产一段时间后产品缺胶的原因及解决方案。 刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。 在生产一段时间后，逐渐提高料管温度来解决。 2. 在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方法？ 是因为生产中熔胶不断把热量带走，造成熔胶不足，胶粘度大，流动性差，使产品缺胶。 提高料管温度来解决。 3. 产品椭圆的原因及解决方法。 产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。 4. 精密产品对模具的要求。 要求模具材料刚性好，弹变形小，热涨性系数小。 5. 产品耐酸试验的目的 产品耐酸试验是为了检测产品内应力，和内应力着力点位置，以便消除产品内应力。 6. 产品中金属镶件受力易开裂的原因及解决方法。 产品中放镶件，在啤塑时由于热熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。 在生产时，对镶件进行预热处理。 7. 模具排气点的合理性与选择方法。 模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。
选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。 8. 产品易脆裂的原因及解决方法。 产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。 增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。 9. 加玻纤产品易出现泛纤的原因及解决方法 是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑胶很好的结合，使纤泛出。 加高熔胶温度，模具温度，增大射胶压力。 10. 进料口温度对产品的影响。 进料口温度的过高或过低，都会造成机器回料不稳定，使加料量不稳定，而影响产品的尺寸和外观。 11. 透明产品有白点的原因及解决方法。 透明产品有白点是因为产品内进入冷胶造成，或料内有灰尘造成的。 提高射嘴温度，加冷料井，原料注意保存，防止灰尘进入。 12. 什么是注塑机的射出能力？ 射出能力※※=射出压力（kg/cm2）×射出容积（cm3）/1000 13. 什么是注塑机的射出马力？ 射出马力PW（KW）=射出压力（kg/cm2）×射出率（cm3/sec）×9.8×100% 26. 球面丝印后开裂问题. 由于产品表面存在应力,造成丝印后开裂.增加模具温度,减小应力;可用退火的方法消除应力.
南京工程学院 集中测绘说明书 测绘名称A型齿轮油泵集中测绘 姓名 *** 班级流体传动***班 学号成绩 指导老师陈**，郝**
目录 一、测绘目的和任务 (2) 二、测绘步骤 (2) 1.1用途 (2) 1.2工作原理 (3) 2.拆装零件并绘制装配示意图 (4) 2.1拆装零件（拆装零件的目的） (4) 2.2装配示意图 (4) 3.绘制零件草图（所画零件表达方案的选择） (5) 3.1 主动轴 (5) 3.2 主动齿轮 (5) 3.3 泵盖 (6) 3.4 泵体 (7) 4.绘制装配图（需说明先绘制装配草图，再绘制装配图） (9) 4.1确定表达方案 (9) 4.2标注尺寸 (10) 4.3注写技术要求，编写零件序号，填写明细栏和标题栏 (10) 5.绘制零件图 (12) 三、测绘体会（结合书本知识和测绘过程，谈了解什么、掌握什么和 提高什么等） (12) 四、参考文献 (13) 注：1.每班多领1本《集中测绘指导书》； 2.说明书用纸去书库领课程设计用纸，共15张； 3.封面、封底须用16K或A4纸（与说明书用纸配套）打印，其余手写。

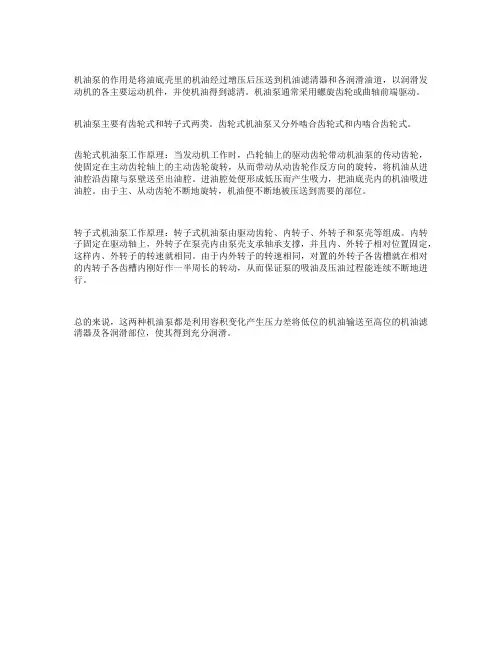

一．测绘目的和任务 在工程制图课的学习过程中，我们已学习了机械零件及简单装配体的测绘。本次制图测绘课是对所学工程制图课的一次综合实践与训练。通过这次测绘，进一步巩固和提高工程制图理论及测绘技能，学会部件测绘的基本方法与步骤，进一步培养我们严肃认真的工作态度和一丝不苟的工作作风，为后续课程的学习及以后从事工程技术工作和应用高等技术解决工程实际问题打下良好的基础。 本次测绘利用五天（一周）集中进行，测绘任务是运用所学的有关制图知识，对齿轮油泵的工作原理和装配关系进行分析，结合生产实际按要求绘制出齿轮油泵的全部零件（不包括标准件）草图、装配工作图及全部非标准零件的工作，并装订成册。 二．测绘步骤 1.初步了解测绘对象 1.1用途 齿轮油泵用于发动机的润滑系统，它将发动机底部油箱中的润滑油送到发动机上有关运动部件需要润滑的部位，如发动机的主轴、连杆、摇臂、凸轮颈等。该齿轮油泵其结构大体为参照装配示意图及装配体实在泵体内装有二个齿轮，一个是主动齿轮轴6，另一个是从动齿轮轴2(均由泵体、泵
齿轮泵设计说明书
文档仅供参考 武汉科技大学 本科毕业设计（论文） 题目：中高压外啮合齿轮泵设计姓名： 专业： 学号： 指导教师： 武汉科技大学机械工程学院 二0一三年五月
目录 摘要 (3) Abstract..........................................................................................................II 1绪论 (1) 1.1 研发背景及意义 (1) 1.2齿轮泵的工作原理 (2) 1.3 齿轮泵的结构特点 (4) 1.4外啮合齿轮泵基本设计思路及关键技术 (5) 2 外啮合齿轮泵设计 (5) 2.1 齿轮的设计计算 (5) 2.2 轴的设计与校核 (7) 2.2.1．齿轮泵的径向力 (7) 2.2.2减小径向力和提高齿轮轴轴颈及轴承负载能力的措施 (9) 2.2.3 轴的设计与校核 (10) 2.3 卸荷槽尺寸设计计算 (13) 2.3.1 困油现象的产生及危害 (13) 2.3.2 消除困油危害的方法 (15) 2.3.3 卸荷槽尺寸计算 (19) 2.4 进、出油口尺寸设计 (20) 2.5 选轴承 (20) 2.6 键的选择与校核 (21)
2.7 连接螺栓的选择与校核 (21) 2.8 泵体壁厚的选择与校核 (22) 总结 (23) 致谢 (24) 参考文献 (26) 摘要 外啮合齿轮泵是一种常见的液压泵，它靠一对齿轮的进入和脱离啮合完成吸油和压油，且均存在泄漏现象、困油现象以及噪声和振动。减小外啮合齿轮泵的径向力是研究外啮合齿轮泵的一大课题，为减小径向力中高压外啮合齿轮泵多采用的是变位齿轮，而且对轴和轴承的要求较高。为解决泄漏问题，低压外啮合齿轮泵可采用提高加工精度等方法解决，而对于中高压外啮合齿轮泵则需要采取加浮动轴套或弹性侧板的方法解决。困油现象引起齿轮泵强烈的振动和噪声还大大所短外啮合齿轮泵的使用寿命，解决困油问题的方法是开卸荷槽。 关键词：外啮合齿轮泵，变位齿轮，浮动轴套，困油现象，卸荷槽 （此毕业设计获得优秀毕业设计荣誉，共有5张零件图，1张装配图，而且有开题报告、外文翻译、答辩稿，答辩ppt，保证让你的毕业设计顺利过关！先找份好的工作，不再为毕业设计而发愁！！！有需要零件
齿轮油泵的测绘 装配图的画法 画装配图的过程及步骤在第二章中已作叙述，这一节从表达方案、尺寸标注和技术要求三个方面作以下 讲述。 一、确定齿轮泵装配图的表达方案 根据装配图的视图选择原则，主视图采用其工作位置，表达方案主要采用三个视图。 主视图采用外形，重点表达齿轮泵各零件的结构外形及进油口和出油口位置。对泵体底板上的安装孔，可采用局部剖视来表达。 俯视图采用沿装配轴线剖开的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、密封填料及压盖与泵体间的连接关系、皮带轮与轴通过键连接的情况。此外，还能表达出泵体安装底板上孔的分布情况。 左视图（或右视图）沿结合面剖切，表达齿轮啮合及齿顶圆与泵体内腔配合情况。同时还可表达出连接泵体与泵盖的螺钉分布位置和定位销的位置。对泵体上进油口和出油口的结构，可采用局部剖视来表达。
另外，还可用局部视图表达出泵体上凸台的形状。 建议用A2图幅，1：1比例绘制。图3-4为齿轮泵装配图，可参考。
图3-3 齿轮泵装配图
二、齿轮泵装配图上应注的尺寸 装配图上应考虑注出以下五类尺寸： 1、性能规格尺寸两轴线中心距±0.08 进出口螺孔尺寸 G 2、装配尺寸齿轮轴与泵体、泵盖孔φ H8/f7齿轮齿顶圆与泵体内腔φ H8/f7 齿轮轴与皮带轮孔φ H7/k6 3、外形尺寸长： 宽：两轴端距 高：通过计算或从图中量取 4、安装尺寸孔的定位尺寸：x和y 孔径4-φ 5、其它重要尺寸如齿轮轴高度、进油口高度等。 三、齿轮泵装配图上的技术要求
1、用垫片调整齿轮端面与泵盖的间隙，使其在0.10±0.15范围内； 2、装配后要求转动灵活，无异常响声； 3、各连接与密封处不应有漏油现象。 零件图的数量以及画哪几张零件图由指导教师指定。本节主要说明泵体和齿轮轴的有关测绘问题。 一、泵体的测绘 泵体是齿轮泵的主要零件，由它将齿轮轴、盖、密封结构等零件组装在一起，使它们具有正确的相互位置，从而达到所要求的运动关系和工作性能。 1、泵体的结构特点? 泵体的结构形状比较复杂，外壁有平面和不同直径的圆柱面等，内部有两个轴相互平行的孔，用于安装齿轮轴。泵体侧面有两个凸台，内有连接孔和螺孔，用于与其它零件连接。泵体与泵盖的结合面处，具有适当宽度的连接凸缘，用以保证连接件的安装和改善密封条件。 为了保证装配时的相对位置，在泵体和泵盖上有两个定位销孔，这两个销孔是泵体和泵盖安装在一起加工的，因此应注明“配作”。 2、泵体测绘的方法 应先画出泵体的零件草图，表达方案可参考装配图的表达，然后测量尺寸，填入草图中。 测量尺寸时应注意以下几个问题：
目录 1 绪论 0 1.1 机械专业传统的教学方式存在的问题 (1) 1.2 将三维技术应用到机械类专业课的教学中 (1) 2 设计概述 (2) 3 设计过程 (3) 3.1 齿轮油泵零件建模设计 (3) 3.1.1 齿轮油泵骨架的设计 (4) 3.1.2 齿轮油泵主体的设计 (5) 3.1.3 齿轮油泵左盖的设计 (7) 3.1.4 创建齿轮泵右侧盖的设计 (8) 3.1.5 齿轮轴的设计 (8) 3.1.6 其它零件的创建 (12) 3.2 齿轮油泵装配设计 (13) 3.2.1 虚拟装配设计 (13) 3.2.2 生成爆炸图 (16) 4 机构仿真及工作原理动画 (17) 4.1 齿轮油泵机构仿真设计 (17) 4.2 齿轮油泵工作原理动画仿真 (19) 5 总结 (22) 致谢 (23) 参考文献 (24)
1 绪论 计算机辅助教学是教学发展的一个焦点，Pro/E等三维建模软件的发展以及虚拟制造技术的出现为机械类专业课教学提供了一种极好的现代化教学的工作 平台[1]。 1.1 机械专业传统的教学方式存在的问题 （1）在机械类课程的教学中，经常需要实物模型帮助学生理解教学内容，如果没有模型，仅仅依靠讲解，是很难讲清楚一个立体结构的。学生缺少对实物的感官认识也就更难理解没有模型的讲解，而传统的教学方式是利用教学实物模型，但实物模型携带不方便，而且容易损坏，不便于保管。 （2）教学中存在的另一个问题是传统的教学实物模型一成不变，更新换代的速度慢，而几十年不变的教学模型已不能满足教学和科技时代不断进步的需要。时代在发展，教学内容在不断更新，当然教学模型也要跟上教学内容的更新，要想根据教学需要更改实物模型是很困难的。更换新实物模型成本又很高，而旧模型基本没有再利用的价值，造成很大的浪费。 （3）传统的教学模型作运动演示和运动分析也存在很多缺陷，一是学校很难保证有一套完整的机械专业的教学模型，而且成本也较大；二是有些空间的机构内部的运动很难观察到；三是装配模型时容易损坏零件，运动容易出故障；四是运动特性的分析也很困难。 （4）对于机械设计的教学，传统的教学方法是先展开平面简图的构思，形成稍微完整的方案之后，开始绘制三维简图，完全定型后再根据需要绘制效果图、三视图或制作简易的模型。在造型设计的过程中，需要用样品实物模型来表达设计者的构思，但对每一种方案都制作实物样品，要付出大量的劳动，还存在着精度低、修改调整困难、设计周期长及成本费用高等问题。 1.2 将三维技术应用到机械类专业课的教学中 Pro/E系统是美国参数技术公司（Parametric Technology Corporation，简称PTC)的产品。本软件采用单一数据库、参数化、基于特征、全相关的概念，改变了机械CAD／CAE／CAM 的传统观念，这种全新的概念已成为当今世界机械CAD／CAE／CAM 领域的新标准。将现代化的Pro/E三维技术应用到在机械专业课的教学中，可以解决以上传统教学存在的很多不足[2]。 （1）建立零件的三维模型，虚拟的模型便于现代化教学，在教学中如果应用Pro/E的三维技术建立零件的三维模型，可以避免传统教学模型的缺点，它同样具有实物教学模型的直观、容易理解的优点，又克服了传统教具的不足，避免 1
课题设计要求与任务 1.设计课题齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出处阻力的大小。齿轮泵对油液的要求最低，最早的时候因为压力低，所以一般用在低压系统中，现随着技术的发展，压力可以做到25MPa 左右，常用在廉价工程机械和农友机械方面，当然在一般液压系统也有用到，但是它的油液脉动大，不能变量，好处是自吸性能好。 2.设计内容 （1）齿轮泵各零件的设计(部分)； （2）齿轮泵的整体装配设计； （3）齿轮泵部分零件的数控加工程序自动编制； 3 设计要求与任务 （1）课题分析研究：安装UG NX8.0 软件，收集、整理有关齿轮泵的整资料，以备设计时使用。 （2）总体方案设计：参考相关资料，设计齿轮泵各零件。 （3）齿轮泵各零件实体造型：根据设计的零件，利用UG软件进行齿轮泵各零件的实体造型。 （4）齿轮泵的装配：按装配设计要求，将齿轮泵各零件进行装配。
（5）自动编程：对于齿轮泵的主要零件进行加工仿真，自动生成数控加工程序。 （6）编写设计说明书 二.所设计齿轮泵的用途、特点及适用对象所设计齿轮泵的用途、（一）.用途适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80 度，粘度为5×10ˉ ～1.5 3 ×10ˉ m/s（5－1500cSt)的润滑油和性质类似润滑油的其他液体以及用于液压传动系统。 （二）.特点特点：体积小，重量轻，结构简单，制造方便，价格低，工作可靠，自吸性能较好，对油液污染不敏感，维护方便等。缺点：流量和压力脉动较大，噪声大，排量不可变等。 （三）.适用对象在输油系统中可以作传输，增压泵；在燃油系统中可以作输送、加压、喷射的燃油泵；在液压传动系统中可用作提供液压动力的液压泵；在一切工业领域中，均可坐润滑油泵用。 短销
学号**成绩 课程设计说明书 课程名称《工程图学课程设计》 设计名称齿轮油泵拆装测绘 设计时间 2010年10-12月 系别机电工程系 专业汽车服务工程 班级机电工程系10级16班 姓名 指导教师 2012 年 12 月**日
目录 一、任务..................................... 错误！未定义书签。（一）本次课程设计内容. (2) （二）齿轮油泵简介 (2) （三）实际分配任务 (4) 二、进度表 (4) 三、课程设计过程 (4) （一）拆装与测绘 (5) （二）绘制零件图 (6) （三）绘制装配图 (17) （四）编写说明书 (19) 四、本次课程设计的感受....................... 错误！未定义书签。 五、附表..................................... 错误！未定义书签。 六、参考文献 (22)
一、任务 （一）本次课程设计内容 本次课程设计的内容包括齿轮油泵的拆装、测绘及工程图绘制。 1、拆装 在初步了解部件的基础上，依次拆卸零件，弄清楚装配关系、工作原理、配合性质等。绘制装配示意图，列装配明细栏，包括零件序号、名称、数量、材料等。 2、测绘 学会使用测量工具，包括游标卡尺、圆角测量规等。应用测量工具测量各零件的尺寸，在坐标纸上绘制零件草图。测量时为了减少误差，每个尺寸测量三次取平均值。 3、绘制工程图 应用AUTOCAD软件绘制工程图。按照文件要求的图幅和比例，绘制除了标准件外的所有零件的零件图和一张装配图。应用尺规绘图，按照文件要求的图幅和比例，绘制指定零件的手绘图。 4、编制说明书 按照文件的要求格式和大纲编写课程设计说明书一份。 （二）齿轮油泵简介 1、简介 齿轮油泵属于液压泵的一种，是一种能量转换装置，可将电动机输入的机械能转换成液体的压力能，向系统提供具有一定压力和流量的油液。齿轮油泵广泛应用于机床、工程机械的液压系统，作为液压系统的动力源，也可作为输油泵使用。 以下是几种常见的齿轮油泵如图所示：
注塑机结构分析及其工作原理 注塑机结构分析及其工作原理 一、注塑机的工作原理： 注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下，其作业循环流程如图1所示。 图1 注塑机工作流程图 二、注塑机的分类： 按合模部件与注射部件配置的型式有卧式、立式、角式三种。 （1）卧式注塑机：卧式注塑机是最常用的类型。其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。它的优点是重心低、工作平稳、模具安装、操作及维修均较方便，模具开档大，占用空间高度小，但占地面积大，大、中、小型机均有广泛应用。 闭模 注射座前进 注射 保压 冷却 启模 制品顶出 退回塑化 塑化退回 固定塑化
（2）立式注塑机：其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。缺点是顶出制品不易自动脱落，常需人工或其它方法取出，不易实现全自动化操作。 （3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。根据注射总线与基面垂直，而合模总成中心线与基面平行。角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。 三、注塑机的组成结构分析 注塑机根据注射成型工艺要求是一个机电一体化很强的机种，主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。如图2所示。 （一）、注塑部件 1．注射部件的组成： 目前，常见的注塑装置有单缸形式和双缸形式，并且都是通过液压马达直接驱动螺杆注塑。因不同的厂家、不同型号的机台其组成也不完全相同。 其工作原理为：预塑时，在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推到料筒前端的储料室中，与此同时，螺杆在物料的反作用下后退，并通过推力轴承使推力座后退，通过螺母拉动活塞杆直线后退，完成计量，注射时，注射油缸的杆腔进油通过轴承推动活塞杆完成动作，活塞的杆腔进油推动活塞杆及螺杆完成注射动作。
