油泵的水泵型号及技术参数
AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。
YZ型自吸油泵：
本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m
产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。
化工泵的水泵型号及技术参数
DF型不锈钢耐腐蚀泵：流量Q：6.3~600m3/h 扬程H：17~850m DF型不锈钢耐腐蚀泵泵供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa。
IH型化工离心泵：流量Q 6.3~400m3/h 扬程H 5~125m IH型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa.
FSB型氟塑料化工泵：流量Q 1.5~125m3/h 扬程H 10~55m FSB型氟塑料化工泵直连式氟塑料合金泵流量足，扬程高，同心度好，氟材质优越，是取代老式102型、103型塑料泵的最佳产品，比老式102型、103型泵使用寿命高出8倍以上。FSB、FSB-L型氟塑料化工泵适用于-85℃~200℃温度的条件下长期输送任意浓度不含固体颗粒的强氧化和有机溶剂，过流部分全部采用氟塑料合金《聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方》模压，加工而成，具有特强的耐腐蚀性，机械强度高、不老化、无毒分解等优点。使用寿命是不锈钢泵的3~4倍。
FS型玻璃钢泵：流量Q 3.59~120.8m3/h 扬程H 11.5~55.0m FS型玻璃钢泵是泵行业优先推广的产品，广泛用于石油、化工、冶金、制药、造纸、水处理等工程上。
FS型玻璃钢泵为单级单吸悬臂式离心泵，与输送介质接触的过流件为玻璃钢制造，不同的玻璃钢材料代号如下：S——环氧；S1——氯化聚醚；S2——酚醛；S3——聚丙烯；四种玻璃钢材料泵除了耐腐蚀性能有差异外，其结构尺寸完全相同。适合输送介质温度为0~120摄氏度的不含固体颗粒的各种腐蚀性液体。
热水泵的水泵型号及技术参数
IR型单级单吸热水离心泵：流量Q 5.4~400m3/h 扬程H 4~80m IR型热水泵系单级单吸悬臂式离心泵，适用于各种建筑的采暖、热水、空调系统及冶金、橡胶、印染、制糖等工业部门。用来输送温度不超过180℃，进口压力不高于0.8MPa的介质。
R型热水循环泵：流量Q 14.4~416m3/h 扬程H 34~80m R型热水循环泵系单级单吸和两级单吸悬臂式离心泵，适用于冶金、电站，化工等部门，用于输送250℃以下不含固体颗粒的高压热水之用。被输送热水最高温度为250℃，泵最高进口压力为5MPa；当热水温度不高于250℃，泵进口
压力不应大于3MPa。
DLR型立式热水管道泵：流量Q 4.9~200m3/h 扬程H 21.6~239m DLR型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。用来输送清水或物理和化学性质类似于清水的液体之用。DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
IRG型热水管道循环泵；流量Q 1.1—1203m3/h 扬程H 7---153.6m IRG型热水管道循环泵系单级单吸悬臂式离心泵，适用于冶金、电站、化工、采暖余热利用系统或封闭贿赂中的热水循环和有机热电缴获。用来输送温度不超过230℃，工作压力不高于3MPa的介质。
单级单吸离心泵的水泵型号及及技术参数
单级单吸离心泵按照水泵型号分类：
IS清水泵、IH耐腐蚀泵、IR热水泵、IY油泵、IN、尿素泵、IW、污水泵、ISR ；
水泵型号的适用范围：
IS清水泵：流量Q 5.4~400m3/h 扬程H 4~80m
IH耐腐蚀泵：流量Q 6.3~400m3/h 扬程H 5~125m
IR热水泵：流量Q 5.4~400m3/h 扬程H 4~80m
IY油泵：流量Q 6.3~200m3/h 扬程H 8~125m
IN 尿素泵IW 污水泵ISR
水泵型号的应用领域：
IS型热水泵系单级单吸悬臂式离心泵，适用于各种建筑的采暖、热水、空调系统及冶金、橡胶、印染、制糖等工业部门。用来输送温度不超过80℃，进口压力不高于0.8MPa的介质。
IH型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa.
IR型热水泵系单级单吸悬臂式离心泵，适用于各种建筑的采暖、热水、空调系统及冶金、橡胶、印染、制糖等工业部门。用来输送温度不超过180℃，进口压力不高于0.8MPa的介质。
IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
中开泵的水泵型号及技术参数
按照中开泵的水泵型号分类：可划分为：S型中开泵、SM型卧式中开泵、SF型腐蚀中开泵、SY型泵。
S型中开泵：流量Q 72~10800m3/h 扬程H 11~140m S型中开泵系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
SM型卧式中开泵：流量Q 88~1400m3/h 扬程H 12~100m SM型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
SF型腐蚀中开泵：流量Q 88~1400m3/h 扬程H 12~100m SF型泵为单级、双吸水平中开式离心清水泵，SF型单级双吸离心泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。“SF”型泵是高效节能产品，具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
SY型泵的主要零部件：泵体泵盖叶轮轴双吸密封环轴套轴承
多级泵的水泵型号及应用领域
ZD型高效节能自平衡多级泵：
用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。
ZDG型高效节能自平衡多级锅炉给水泵：
用与输送不含固体颗粒、温度为-20℃~160℃的清水或物理化学性质类似于清水的液体。适用于中、低压和高压给水用。
ZDF型高效节能自平衡多级耐腐蚀泵：
用于输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体。用户可根据输
送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的功率等。
ZDY型高效节能自平衡多级油泵：
用于输送不含固体颗粒、温度为-20℃~150℃、粘度小于120厘沲的油类和石油产品。
ZDM型：高效节能自平衡多级耐磨泵用于输送颗粒含量≤1.5%，粒度≤1.3mm，温度为-20℃~105℃的矿山排水及其他类似的污水。
D型卧式多级离心泵：
应用范围：用于汲送清水及无腐蚀性的液体，改变过流部件的材料，可供矿山排送酸性水。介质最高温度80摄氏度。
DF型不锈钢耐腐蚀泵：流量Q：6.3~600m3/h 扬程H：17~850m DF型不锈钢耐腐蚀泵供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。
MD型矿用多级离心泵：流量Q：6.3~600m3/h 扬程H：17~850m MD型矿用多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
DG型多级锅炉给水泵：流量Q 6.3~600m3/h 扬程H 17~850m DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。
ZDG型自平衡多级锅炉给水泵：流量Q 6.3~600m3/h 扬程H 17~850m ZDG型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水泵、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。
ZF型耐腐蚀多级泵：
ZF型耐腐蚀泵用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。
俗话说：“家家有本难念的经″。
一个温暖和谐永盛的家，一定有位胸怀大志，豁达大度，认真负责有担当的好男人。
一定有位温柔体贴，善良贤惠，尊老爱幼的好妻子。
一定有位知书达理，言传身教的好长辈。具备这些，家成了宁静的港湾，温馨的家园，春风和煦，波澜不惊。家的和谐美满，需要我们用心经营，需要我们在人生的航程中永远并肩前进。
才如此温馨如一，幸福永远。
人生犹如一场长跑，途中有磕绊和摔跤，只要站起来的次数，比倒下去的次数多，你就是一位成功者。
我们工作岗位，上有领导下有同事，整天生活一起，难免有口角，有矛盾，有委屈，有批评。
如果我们把心用在工作上，不计较，就少了很多杂念。
如果我们把委屈，当动力，把批评当鞭策，就少了很多烦恼。
工作不攀比，踏踏实实做事，安安分分做人，你一定是胜者。上班钱多钱少不重要，重要是几年工作中，你涨没涨见识，有没有收获，阅历丰富胜过一切。
我们只有加倍付出努力，才会改变命运。只有在起伏道上行走，才看得到更多的风景，只有经过摔倒后爬起来，才会有人生的更多成就。你不努力，永远不会有人对你公平，花香蝶自来。
同事之间懂得换位思考，夫妻之间懂得相互理解，婆媳之间懂得和谐沟通，你一定是位很受欢迎的人士。会享受顺境，也要学会享受挫折，遇到困难勇往直前的人，你将来肯定赢得一片光明。
人们常说”水滴石穿“,强势像石，和善则是水，硬碰硬会导致两败俱伤，以柔克刚，才会达到想要的最佳效果。
鲜花总是在历经了冰雪严寒之后，才开放得更加绚烂；人生，只有经历过地狱般的磨砺，才能练就创造天堂的才干。事实告诉我们，只有流过血的手指，才能弹出世间的绝响，才能赢得最美的笑颜，才能得到所有人的仰慕。
人生的意义不在于留下什么，只要你经历过，就是最大的值得；只要你奉献过，就是最大的美好，只要你做好了，就是最大的强者。
每一个人都应该活得实在、洒脱和超然。即使伤心，你也不要愁眉苦脸，因为愁眉苦脸的样子，永远没有笑的面容可爱。有笑容的人，大家都喜欢。
人生路上，有你有我也有他，处理好这仨的关系，需要我们花一辈子的时间去完善。无论你与谁相处，都以真心相待，以诚信为本，把最真实的一面交给别人。因为你怎样对待别人，别人也就会怎样对待你。
你的言行举止，受人喜爱，你的温柔善良，受人抬举，你的知书达理，受人敬佩，那么，我你他相互关系自然而然会好很多。
当然，我你他中，”我“是主子，首先从我做起：
高兴时哼哼歌，烦恼时逛逛街，委屈时放声哭，让泪水涟涟，让不悦全抛弃，不管出现什么问题，不去责怪他人，自找原因。做到，在岁月匆匆行走中，多以文字的形式，不断采撷光阴里最美的瞬间，更正生活中过激的错误代码，时刻在心里种植一方健康的家园，就会有更多的人接近于你。
人生路上，有你，有我，有他，同心协力，没有办不好的事件，更没有办不到的事情。
排污泵系列型号管道离心泵型号意义 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW（WQ）无堵塞潜水式排污泵 例：80WQ（QW）P40-15-4 80 WQ(QW) P 40 - 15 - 4 │││││└─-泵的电机（KW） ││││└───-泵的扬程（m） │││└─────--泵的流量（m3/h） ││└───────-不锈钢材质 │└─────────-潜水排污泵 └───────────--泵的口径即代表泵排出公称直径（mm） JYWQ、JPWQ自动搅匀排污泵 例：80JY（P）WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │││││││└─泵的电机（KW） ││││││└─-──泵的搅匀范围（mm） │││││└────-──泵的扬程（m） ││││└─────────泵的流量（m3/h） │││└────────── W：排污 Q：潜水 P：不锈钢 ││└─────────-─-─P：不锈钢材质 │└─────────-────-JY：搅匀ISG系列立式管道离心泵 例：ISG50-160(I)A ISG 50 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISG型立式离心泵 └────────┼ IRG型立式热水泵 ├ IHG型立式不锈钢化工泵 └ YG型立式防爆油泵 ISGD系列低转速立式管道离心泵 例：ISGD80-160(I)A ISGD 80 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵
潜水泵型号及参数 信息来源：发布日期：2014-2-20 点击23938次 ? 潜水泵与普通的水泵不同的是它工作在水下，而其他类型的水泵多在地面工作。泵启动前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。 在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。 ? 目录 ? 清水潜水泵 ? 污水潜水泵 ? 深井潜水泵 ? ? ?清水潜水泵型号及参数
?? 型号流量 (M3/H) 扬程 (m) 配管内径 (mm) 使用电压 (v) 包装尺寸(cm) 毛重(KG) QDN1.5-4.5-0.08KW 1.5 4.5 25 220 12*12*30.5 4 QDN3-5-0.12KW 3 5 25 220 14*14*32 5.5 QDN1.5-7-0.12KW 1.5 7 25 220 14*14*32 5.5 QDN5-7-0.25KW 5 7 40 220 16*16*36 7.5 QDN3-25-0.55KW 3 25 50 220 21*21*45 13.5 QDN1.5-30-0.55KW 1.5 30 50 220 15*15*52 16 QDN6-14-0.55KW 6 14 40 220 19*19*37 9.5 QDN10-10-0.75KW 10 10 50 220 19*19*37 12 QDN25-6-0.75KW 25 6 65 220 19*19*47 12.5 QDN3-30-0.75KW 3 30 50 220 21*21*45 15.3 QDN1.5-40-0.75KW 1.5 40 50 220 15*15*56 17 QDN3-35-1.1KW 3 35 50 220 21*21*47 17 QDN6-24-1.1KW 6 24 50 220 21*21*47 17 QDN8-20-1.1KW 8 20 50 220 21*21*47 17 QDN1.5-60-1.1KW 1.5 60 50 220 15*15*63 19 QDN1.5-80-1.5KW 1.5 80 50 220 15*15*70 22 QDN6-30-1.5KW 3 60 50 220 15*15*70 22 QDN40-6-1.1KW 40 6 65 220 19*19*40 14 QDN25-9-1.1KW 25 9 65 220 19*19*40 14 QDN15-14-1.1KW 15 14 50 220 19*19*40 14 ? ? ? ?污水潜水泵型号及参数 ?
水泵设计选型基础知识 常用水泵型号代号 LG-----高层建筑给水泵 DL------多级立式清水泵 BX-------消防固定专用水泵 ISG------单级立式管道泵 IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水电泵 泵型号意义： 如40LG12－15 40－进出口直径（mm） LG－高层建筑给水泵（高速） 12－流量（m3/h）15-单级扬程（M） 200QJ20-108/8 200---表示机座号200 QJ---潜水电泵20—流量20m3/h 108---扬程108M 8---级数8级 水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。 水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。扬程，用H表示，单位是M。对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。 对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。 电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。 联轴器泵头（体_) 卧式机座 什么叫流量？用什么字母表示？用几种计量单位？如何换算？如何换算成重量及公式？ 答：单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min G=Qρ G为重量ρ为液体比重 例:某台泵流量50 m3/h，求抽水时每小时重量？水的比重ρ为1000公斤/立方米。 解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h 什么叫扬程？用什么字母表示？用什么计量单位？和压力的换算及公式？ 答：单位重量液体通过泵所获得的能量叫扬程。泵的扬程包括吸程在内，近似为泵出口和入口压力差。扬程用H表示，单位为米（m）。泵的压力用P表示，单位为Mpa（兆帕），H=P/ρ.如P为1kg/cm2，则H=（lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m 1Mpa=10kg/c m2,H=(P2-P1)/ρ (P2=出口压力P1=进口压力) 什么叫泵的效率？公式如何？ 答：指泵的有效功率和轴功率之比。η=Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
MD 型矿用多级离心泵概述： MD 型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。 MD 型矿用多级离心泵参数范围： 流量Q 10~500m3/s 扬程H 33~850m MD 型矿用多级离心泵型号说明： MD 型泵在型号表示方法上有三种，现分述如下： 1）DM280-43/84×5 “DM”－表示多级矿用离心泵。 “280”－表示泵的流量（m3/h ）。 “43”－表示泵的单级扬程（m ）。 “84”－表示年号。 “5”－表示级数。 2）MD80-30×5 “MD”－表示多级矿用离心泵。 “80”－表示泵的吸入口直径（mm ）。 “30”－表示泵的单级扬程（m ）。 “5”－表示级数。 管道离心泵型号意义
这种方法表示的泵只有D80－30。 3）150MD30×5 “150”－表示泵的吸入口直径（mm）。 “MD”－表示多级矿用离心泵。 “30”－表示泵的单级扬程（m）。 “5”－表示级数。MD型矿用多级离心泵结构型式： MD型泵为卧式安装。除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有DM型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。 MD型矿用多级离心泵旋转方向： 从电机端向泵看为顺时针方向旋转。 MD型矿用多级离心泵主要零件材质： 泵的过流部件材质均为铸铁，轴的材质为45号钢。 MD型矿用多级离心泵成套范围： 泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW（WQ）无堵塞潜水式排污泵 例：80WQ（QW）P40-15-4 80 WQ(QW) P 40 - 15 - 4 │││││└─-泵的电机（KW）ISG系列立式管道离心泵 例：ISG50-160(I)A ISG 50 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)
污水泵型号定义及参数 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、PW、PWF型悬臂式离心污水泵产品介绍： PW、PWF型悬臂式离心污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。 本公司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢) 二、PW、PWF型悬臂式离心污水泵技术参数： 流量：36-180m3/h； 扬程：8.5-48.5m； 电机功率：4-30KW； 转速：960-2950r/min； 口径：φ65-φ100； 介质温度：≤100℃。 1、起动 1）检查轴承箱内是否已加油、油位是否正常油位线。
1. 泵的型号含义? 答：例1：80Y－100×2 80－吸入口直径mm Y－单吸离心油泵 100－单级扬程m 2－级数 例2：250Ys－150×2 250－吸入口直径mm Ys－第一级为双吸的离心泵 150－单级扬程m 2－级数 例3：40AYII－40×2 40－吸入口直径mm AY－离心式油泵（吸入为顶部吸入结构） II－材料类型代号为2类 40－单级扬程m 2－级数 例4：80AYP－100 80－吸入口直径mm AYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m 例5：DY46－50×6 DY－多级离心油泵 46－设计点流量为46m3/h 50－单级扬程m 6－级数 例6：2GC－5×4 2－泵入口直径mm被25除后的整数 GC－锅炉给水泵 5－缩小1/10的比转数数值，即泵的比转数为50 4－级数 例7：8SH－9A 8－泵入口直径mm被25除后的整数 SH－单级双吸式水平中开卧式水泵 9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割 例8：IS80-65-160 IS－单级单吸清水离心泵 80－吸入口直径mm 65－排出口直径mm 160－叶轮名义尺寸mm 例9：DSJH4×6×13.1/4H DSJH－单级双吸两端支撑离心流程泵
4－排出口直径mm被25除后的整数 6－吸入口直径mm被25除后的整数 13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号 例10：GBL1－7.5/404 G－高速 B－部分流泵 L－立式 1－1级齿轮增速 7.5－流量m3/h 404－扬程m 例11：GSB-L2-15/100 GS－高速 B－部分流泵 L－立式 2－2级齿轮增速 15－流量m3/h 100－扬程m 例12：DG85－67×9 DG－中压锅炉给水泵 85－流量m3/h 67－单级扬程m 9－级数 例13：SZ-2 S－水环式 Z－真空泵 2－规格序号 例14：4PW 4－出口直径被25除的整数mm P－杂质泵 W－污水 例15：1DB-0.04/150 1－缸数 D－电驱动 B－比例泵 0.04－流量m3/h 150－压力kgf/cm2 例16：JZ-250/1.3 ? ?JZ－中机座 ? ?250－流量，升/时 ? ?1.3－压力MPa 例17：JT-1600/2.5 JT－特大机座 1600－流量，升/时
【PW型卧式污水泵】产品: 【PW型卧式污水泵】产品概述： PW、PWF型卧式污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。 本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢) 【PW型卧式污水泵】型号意义：
【PW型卧式污水泵】技术参数： 流量：36-180m3/h； 扬程：8.5-48.5m； 电机功率：4-30KW； 转速：960-2950r/min； 口径：φ65-φ100； 介质温度：≤100℃。 【PW型卧式污水泵】使用范围： 1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。 2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。 【PW型卧式污水泵】结构图： 1泵盖10油标 2泵体11轴承箱 3叶轮12轴承盖 4轴封体13平键 5轴封盒14弹性圈 6垫圈15轴 7轴套(4PW无)16螺母 8油封17垫圈 9轴套18密封环 【PW型卧式污水泵】性能曲线：
序号型号 流量扬程 m 转速 r/min 功率(kW) m3/h L/s轴功率功率 1 50PW-65 50PWF-65 14.54161440 2.474 2 50PW-65 50PWF-65 25 6.94322900 3.354 3 80PW-100 80PWF-100 5615.513.51440 4.1 5.5 4 80PW-100 80PWF-100 9025262900711 5 100PW-125 100PWF-125 10027.812.51440 5.77.5 621/2PW6016.69.51440 2.54 721/2PW90252629201115 821/2PW90254329401722 94PW10027.811960 4.77.5 104PW16044.425.514601830 116PW30083.3149801730 126PW350972714504255 138PW500139137302945 148PW5501532598059.575 1510PW80022213.573040.275 1610PW10002782598092132 【PW型卧式污水泵】安装尺寸图：
中开泵型号说明及结构 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、SH型单级双吸中开泵概述: SH型系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。 二、SH型单级双吸中开泵参数范围： 流量Q 72~10800m3/h 扬程H 11~140m 三、SH型单级双吸中开泵型号说明： 10SA-6JA 10-吸入口径被25除(即进口直径为250mm) S-单级双吸水平中开式离心泵 6-比转数被10除化整的约数
J-表示额定转速变化 A-表示叶轮外径第一次变化，A、B、C……依次类推 300S-19A 300-吸入口径300mm S-单级双吸水平中开式离心泵 19-设计点扬程 A-表示叶轮外径第一次变化，A、B、C……依次类推 四、SH型单级双吸中开泵结构型式： 中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封为用软填料密封或机械密封。 五、SH型单级双吸中开泵旋转方向： 从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。xxxS-xx型泵为顺时针方向旋转，即吸入口在右，吐出口在左。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
油泵的水泵型号及技术参数 AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。 DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。 YZ型自吸油泵： 本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。 YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m 产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。 IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。允许进口压力0.6MPa。 化工泵的水泵型号及技术参数
水泵的分类 1、按泵轴方向可分为卧式、立式、斜式 2、按壳体剖分型式分为径向剖分式和轴向剖分式 3、按级数分为单级和复级 4、按吸入形式分为单吸和双吸 5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式 6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式 7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式 8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式 9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵 10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵 11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵 离心泵型号 离心泵及离心泵的型号 离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。 1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。 单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。 IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。 （1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。 （2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。 2、双吸离心泵 它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效率高、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。 双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。SLB型为立式便拆式双吸泵。 S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。 3、多级离心泵 与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、
水泵型号及水泵名称里每个型号代表的意义 很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。 一、液体泵型号大全 1、按泵轴方向可分为卧式、立式、斜式 2、按壳体剖分型式分为径向剖分式和轴向剖分式 3、按级数分为单级和复级 4、按吸入形式分为单吸和双吸 5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式 6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式 7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式 8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式 9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵 10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵 11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵 二、离心泵及离心泵的型号 离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。 1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。 单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。 IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。 （1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。 （2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。 2、双吸离心泵

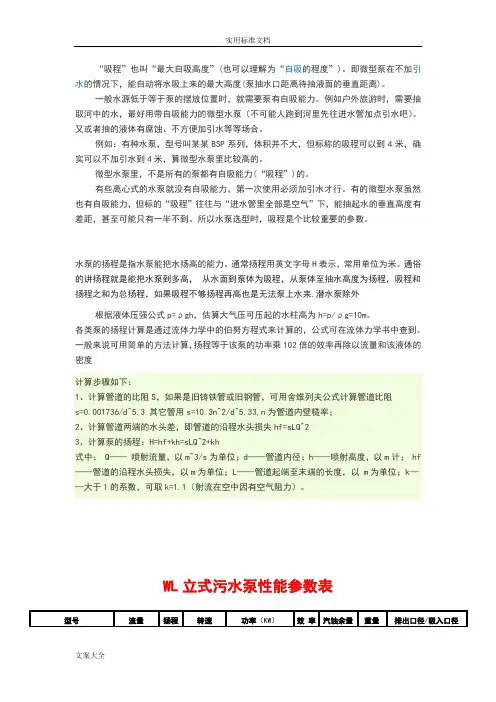

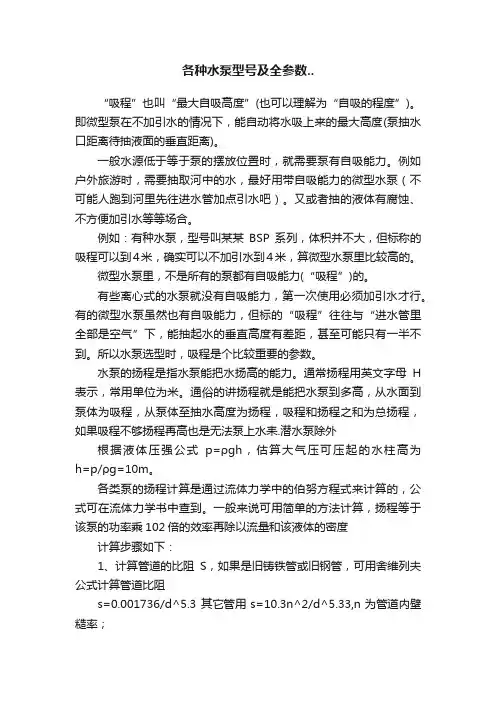

“吸程”也叫“最大自吸高度”(也可以理解为“自吸的程度”)。即微型泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。 一般水源低于等于泵的摆放位置时，就需要泵有自吸能力。例如户外旅游时，需要抽取河中的水，最好用带自吸能力的微型水泵（不可能人跑到河里先往进水管加点引水吧）。又或者抽的液体有腐蚀、不方便加引水等等场合。 例如：有种水泵，型号叫某某BSP系列，体积并不大，但标称的吸程可以到4米，确实可以不加引水到4米，算微型水泵里比较高的。 微型水泵里，不是所有的泵都有自吸能力(“吸程”)的。 有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的微型水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下，能抽起水的垂直高度有差距，甚至可能只有一半不到。所以水泵选型时，吸程是个比较重要的参数。 水泵的扬程是指水泵能把水扬高的能力。通常扬程用英文字母H表示，常用单位为米。通俗的讲扬程就是能把水泵到多高，从水面到泵体为吸程，从泵体至抽水高度为扬程，吸程和扬程之和为总扬程，如果吸程不够扬程再高也是无法泵上水耒.潜水泵除外 根据液体压强公式p=ρgh，估算大气压可压起的水柱高为h=p/ρg=10m。 各类泵的扬程计算是通过流体力学中的伯努方程式来计算的，公式可在流体力学书中查到。一般来说可用简单的方法计算，扬程等于该泵的功率乘102倍的效率再除以流量和该液体的密度 计算步骤如下： 1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻 s=0.001736/d^5.3 其它管用s=10.3n^2/d^5.33,n为管道内壁糙率； 2、计算管道两端的水头差，即管道的沿程水头损失hf=sLQ^2 3、计算泵的扬程：H=hf+kh=sLQ^2+kh 式中：Q——喷射流量，以m^3/s为单位；d——管道内径；h——喷射高度，以m计；hf——管道的沿程水头损失，以m为单位；L——管道起端至末端的长度，以m为单位；k——大于1的系数，可取k=1.1（射流在空中因有空气阻力）。 WL立式污水泵性能参数表
